1 Pracownia Autorska mgr inż arch. Janina Furtek Rzeszów, Prusa 15 Architektoniczna koncepcja funkcjonalno-przestrzenna przebudowy, nadbudowy i rozbudowy istniejącego budynku Ośrodka Kultury w Krzemienicy Inwestor: Gminny Ośrodek Kultury i Rekreacji w Czarnej Czarna 260 Autor opracowania: mgr inż. arch. Janina Furtek Współpraca: mgr inż. arch. Urszula Gacek kwiecień 2012

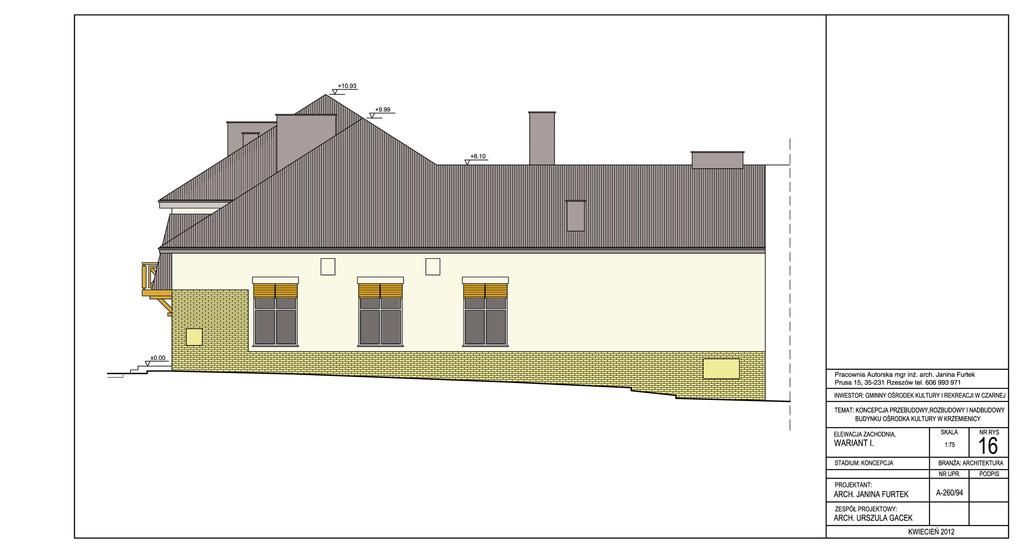

2 Spis treści 1. Część opisowa - wstęp - opis stanu istniejącego - rozwiązania projektowe - uwagi ogólne - kserokopia uprawnień autora opracowania 2. Część rysunkowa rys. nr 1 - Rzut piwnicy rys. nr 2 - Rzut parteru rys. nr 3 - Rzut piętra rys. nr 4 - Rzut poddasza rys. nr 5 - Rzut dachu rys. nr 6 - Przekrój 1-1 rys. nr 7 - Przekrój 2-2 rys. nr 8 - Przekrój 3-3 rys. nr 9 - Elewacja północna (frontowa) rys. nr 10 - Elewacja wschodnia (od strony budynku GS) rys. nr 11 - Elewacja południowa (od strony sceny letniej) rys. nr 12 - Elewacja zachodnia rys. nr 13 - Kolorystyka elewacji północnej - wariant I rys. nr 14 - Kolorystyka elewacji wschodniej - wariant I rys. nr 15 - Kolorystyka elewacji południowej - wariant I rys. nr 16 - Kolorystyka elewacji zachodniej - wariant I rys. nr 17 - Kolorystyka elewacji północnej - wariant II rys. nr 18 - Kolorystyka elewacji wschodniej - wariant II rys. nr 19 - Kolorystyka elewacji południowej - wariant II rys. nr 20 - Kolorystyka elewacji zachodniej - wariant II WSTĘP Przedmiotem opracowania jest budynek Ośrodka Kultury w Krzemienicy (adres: Krzemienica 732). Celem opracowania jest poszerzenie programu użytkowego obiektu uwzględniające potrzeby Inwestora. Wcześniej wykonana została inwentaryzacja budowlano-szkicowa, która przekazana została Inwestorowi zgodnie z umową. Następnie wykonano w formie szkicowej dwie wersje koncepcji funkcjonalno-przestrzennej i przedstawiono je do wyboru. Niniejsze opracowanie zawiera uszczegółowioną wersję - wskazaną przez Inwestora. OPIS STANU ISTNIEJĄCEGO Istniejący budynek Ośrodka Kultury przylega od strony południowej do dwukondygnacyjnego o dwuspadowym dachu budynku OSP, a od strony wschodniej do jednokondygnacyjnego o również dwuspadowym dachu budynku sklepu GS. Obiekt posiada 3 wejścia: 2 główne (na elewacji północnej od strony asfaltowej drogi dojazdowej i od strony południowej na elewacji wschodniej) oraz 1 gospo-

3 darcze w piwnicach (na elewacji wschodniej). Do elewacji południowej przylega wiata o konstrukcji stalowej pełniąca funkcję letniej sceny widowiskowej. Budynek wykonany jest w technologii tradycyjnej: ściany murowane (zewnętrzne ocieplone styropianem wykończonym tynkiem cienkowarstwowym), stropy żelbetowe, więźba dachowa drewniana, pokrycie dachu blacha stalowa falista ocynkowana (dach wiaty: blacha fałdowa powlekana). Dach w części głównej dwuspadowy o kącie pochylenia ~32,4 ; kalenica na wysokości ~9,90 m (mierząc od poziomu terenu przy wejściu na elewacji północnej). Dach w skrzydle południowym dwuspadowy 32,4 (połać wschodnia przełamana; część niższa o pochyleniu ~13,6 ); kalenica ~8,50 m (mierząc j/w). Istniejący program użytkowy: Piwnice (poziom -1,48): pomieszczenia kuchenne - 59,20 m² sanitariaty ogólnodostępne - 17,22 m² komunikacja - 7,24 m² kotłownia - 22,04 m² RAZEM - 105,7 m² Parter ( poziom 0,0 i + 1,02) przedsionek (od ulicy) - 10,1 m² pomieszczenie porządkowe - 4,2 m² schody na piętro - 7,9 m² hall większy - 28,2 m² hall mniejszy (szatnia) - 21,2 m² komunikacja - 8,7 m² magazyn instrumentów - 11,6 m² bilard - 54,6 m² magazyn strojów - 12,8 m² widownia - 113,2 m² scena - 44,0 m² zascenie (2 pomieszczenia) - 21,9 m² przyscenie - 18,4 m² natrysk - 2,4 m² RAZEM - 359,2 m² Piętro ( poziom +2,93) komunikacja - 13,4 m² biblioteka - 66,4 m² sala tv - 29,3 m² pomieszczenie administr. - 16,2 m² WC - 2,2 m² antresola - 19,4 m² RAZEM - 146,9 m² Łącznie powierzchnia użytkowa istniejąca : 611,8 m²

4 ROZWIĄZANIA PROJEKTOWE W celu zwiększenia powierzchni użytkowej projektuje się nadbudowę istniejącej wiaty (od strony południowej) z wykonaniem żelbetowego stropu w miejscu istniejącego dachu (wiaty) jak również podniesienie połaci dachowych nad częścią główną oraz skrzydłem południowym. Szczegóły przedstawiono w części rysunkowej. Dodatkowo planuje się powiększenie powierzchni sceny (kosztem istniejącego zascenia) to rozwiązanie wymaga wyburzenia ścian i stropu zascenia oraz przemieszczenia komina. Te i inne przeróbki pokazano w części rysunkowej. Dzięki planowanej przebudowie i nadbudowie ( rozbudowie) powstaną dodatkowe pomieszczenia usprawniające działalność Ośrodka Kultury, w tym przede wszystkim sala kameralna nazwana dalej salą prób lub małą sceną ( o powierzchni ~ 57 m²), poza tym garderoby ( teatralne i dla zespołów tanecznych), pomieszczenie wielofunkcyjne na poddaszu (46 m²), sanitariaty i magazyny. Projektowany program użytkowy: Piwnice (poziom -1,48) bez zmian - 105,70 m² Parter (poziom 0,0 i +1,02): hall reprezentacyjny (foyer) - 54,40 m² WC dla niepełnosprawnych - 4,50 m² klatka schodowa ewakuacyjna - 5,60 m² schody z przyscenia do garderób - 3,40 m² szatnia - 11,60 m² pomieszczenie na stoły - 8,35 m² scena (w tym mag. cięższych dekor.) - 69,45 m² przyscenie (mag. dekoracji) - 17,70 m² przedsionek (od ulicy) - 9,90 m² komunikacja - 7,15 m² klatka schodowa - 6,25 m² bilard - 54,60 m² magazyn instrumentów - 12,80 m² widownia - 115,0 m² schody (z foyer do przyscenia) - 2,70 m² RAZEM - 383,40 m² Piętro (poziom +2,93 i +3,75): komunikacja - 12,30 m² komunikacja wewnętrzna - 8,25 m² klatka schodowa ewakuacyjna - 9,90 m² garderoba teatralna pań - 11,70 m² pomost nad sceną - 10,35m² łazienka damska - 3,70 m² łazienka męska - 3,50 m² garderoba teatralna panów - 11,80 m² sala prób (mała scena, sala kamer.) - 57,25 m² sala tv - 29,10 m² pomieszczenie socj. -admin. - 16,15 m² biblioteka - 66,30 m² komunikacja - 15,20 m² WC - 2,15 m² antresola - 19,20 m² RAZEM - 276,85 m²

5 Poddasze (poziom +6,20): klatka schodowa ewakuacyjna - 2,80 m² komunikacja - 11,85 m² WC męski - 7,35 m² WC damski - 12,60 m² pom. pomocnicze - 1,10 m² garderoba zespołów tanecznych ' - 9,85 m² garderoba zespołów tanecznych '' - 7,95 m² sala wielofunkcyjna - 46,65 m² RAZEM - 110,15 m² Łącznie powierzchnia użytkowa projektowana 876,1 m² (wzrost o 264,3 m² - ~43%). UWAGI OGÓLNE Przed przystąpieniem do wykonywania projektu budowlanego ( na podstawie niniejszej koncepcji) niezbędne jest uzyskanie: 1. Decyzji o warunkach zabudowy. 2. Ekspertyzy technicznej określającej stan techniczny obiektu głównie pod kątem planowanej przebudowy i nadbudowy. 3. Badań geotechnicznych podłoża gruntowego. 4. Mapy do celów projektowych. 5. Opinii technicznej dotyczącej stanu wyposażenia instalacyjnego i określeniu poziomu zapotrzebowania na media A U T O R...
