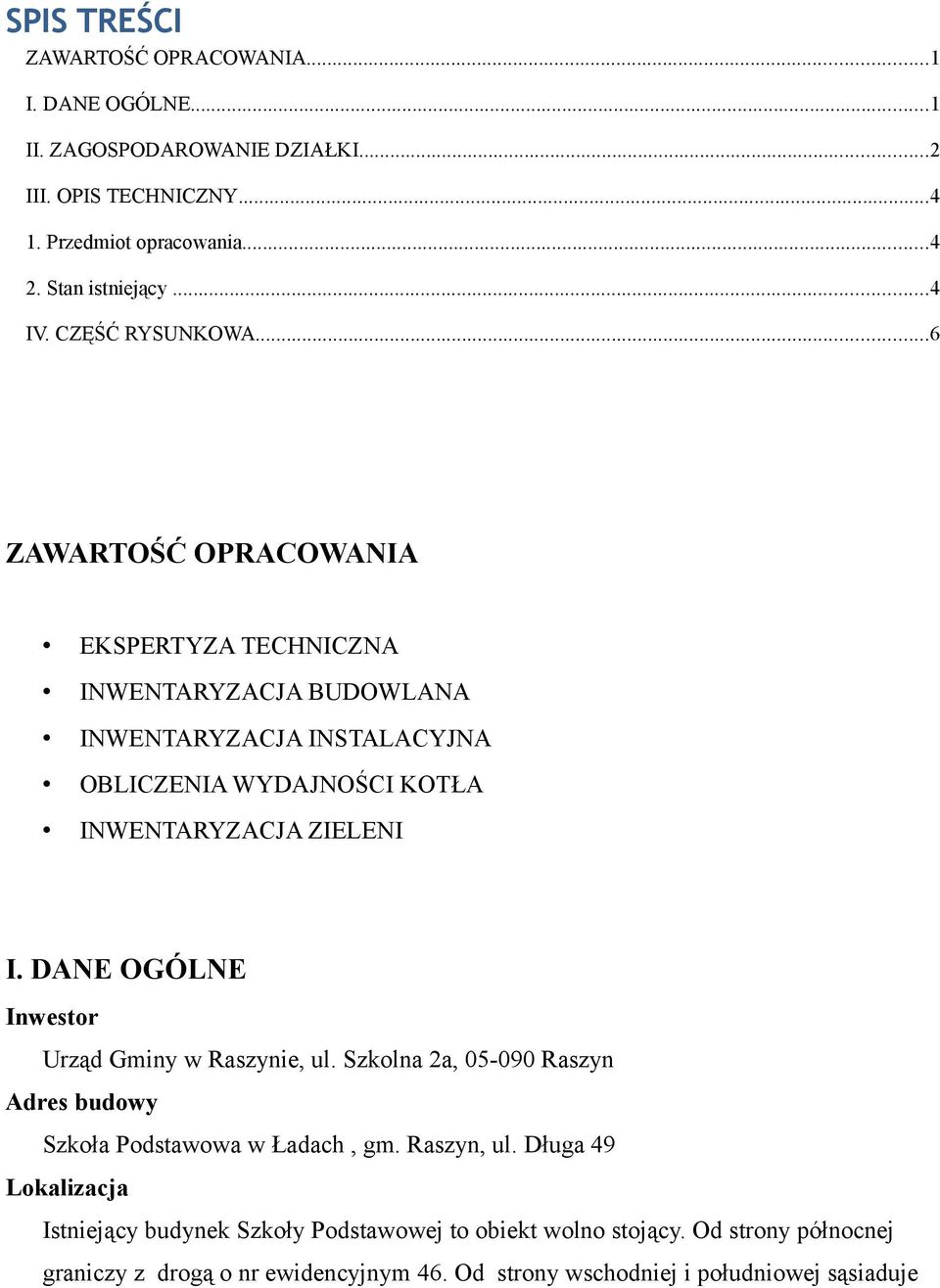

1 SPIS TREŚCI ZAWARTOŚĆ OPRACOWANIA...1 I. DANE OGÓLNE...1 II. ZAGOSPODAROWANIE DZIAŁKI...2 III. OPIS TECHNICZNY Przedmiot opracowania Stan istniejący...4 IV. CZĘŚĆ RYSUNKOWA...6 ZAWARTOŚĆ OPRACOWANIA EKSPERTYZA TECHNICZNA INWENTARYZACJA BUDOWLANA INWENTARYZACJA INSTALACYJNA OBLICZENIA WYDAJNOŚCI KOTŁA INWENTARYZACJA ZIELENI I. DANE OGÓLNE Inwestor Urząd Gminy w Raszynie, ul. Szkolna 2a, Raszyn Adres budowy Szkoła Podstawowa w Ładach, gm. Raszyn, ul. Długa 49 Lokalizacja Istniejący budynek Szkoły Podstawowej to obiekt wolno stojący. Od strony północnej graniczy z drogą o nr ewidencyjnym 46. Od strony wschodniej i południowej sąsiaduje

..6 ZAWARTOŚĆ OPRACOWANIA EKSPERTYZA TECHNICZNA INWENTARYZACJA BUDOWLANA INWENTARYZACJA INSTALACYJNA OBLICZENIA WYDAJNOŚCI KOTŁA INWENTARYZACJA ZIELENI I.

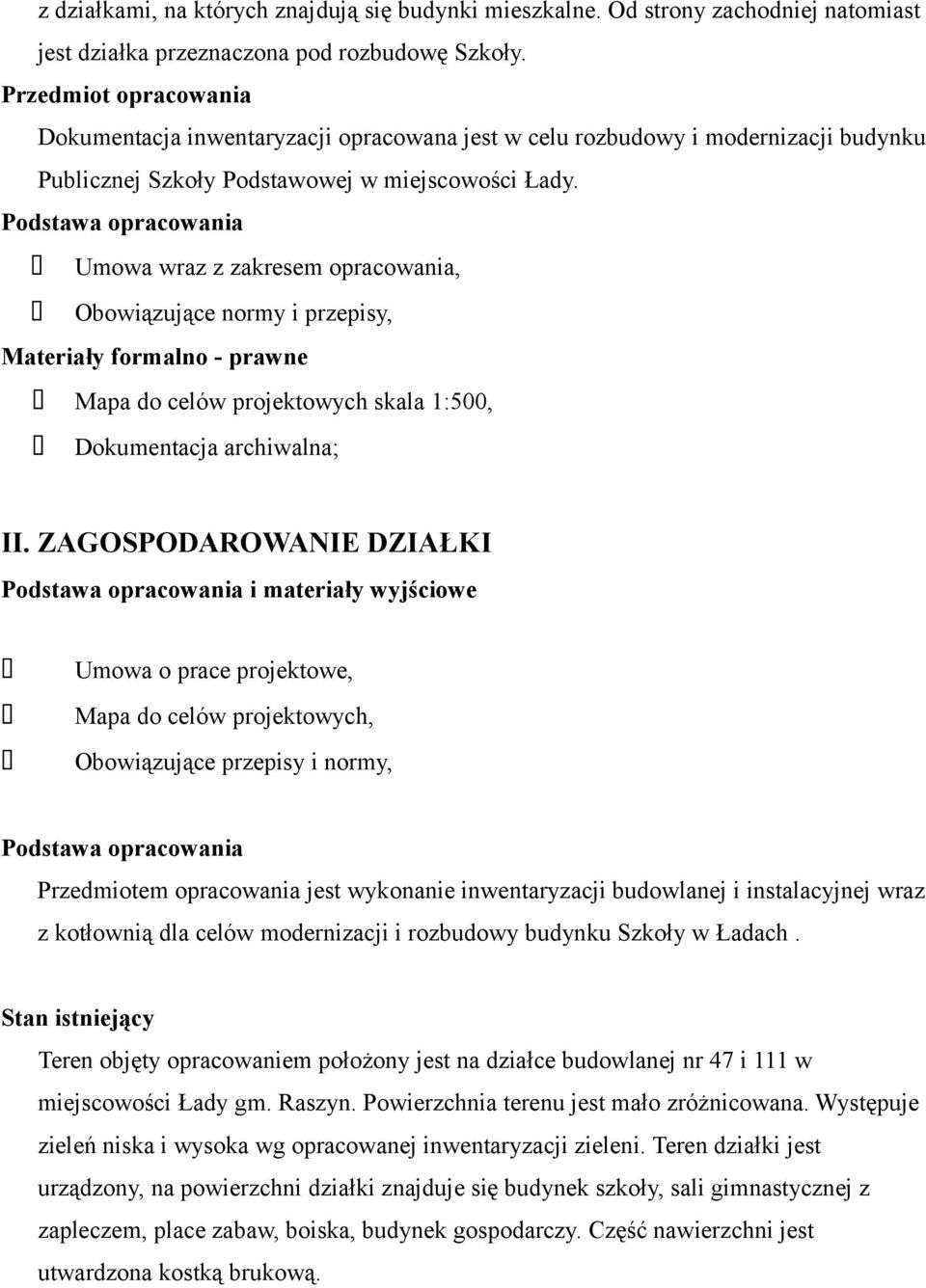

2 z działkami, na których znajdują się budynki mieszkalne. Od strony zachodniej natomiast jest działka przeznaczona pod rozbudowę Szkoły. Przedmiot opracowania Dokumentacja inwentaryzacji opracowana jest w celu rozbudowy i modernizacji budynku Publicznej Szkoły Podstawowej w miejscowości Łady. Podstawa opracowania Umowa wraz z zakresem opracowania, Obowiązujące normy i przepisy, Materiały formalno - prawne Mapa do celów projektowych skala 1:500, Dokumentacja archiwalna; II. ZAGOSPODAROWANIE DZIAŁKI Podstawa opracowania i materiały wyjściowe Umowa o prace projektowe, Mapa do celów projektowych, Obowiązujące przepisy i normy, Podstawa opracowania Przedmiotem opracowania jest wykonanie inwentaryzacji budowlanej i instalacyjnej wraz z kotłownią dla celów modernizacji i rozbudowy budynku Szkoły w Ładach. Stan istniejący Teren objęty opracowaniem położony jest na działce budowlanej nr 47 i 111 w miejscowości Łady gm. Raszyn. Powierzchnia terenu jest mało zróżnicowana. Występuje zieleń niska i wysoka wg opracowanej inwentaryzacji zieleni. Teren działki jest urządzony, na powierzchni działki znajduje się budynek szkoły, sali gimnastycznej z zapleczem, place zabaw, boiska, budynek gospodarczy. Część nawierzchni jest utwardzona kostką brukową.

Podstawa opracowania Umowa wraz z zakresem opracowania, Obowiązujące normy i przepisy, Materiały formalno - prawne Mapa do celów projektowych skala 1:500, Dokumentacja archiwalna; II.

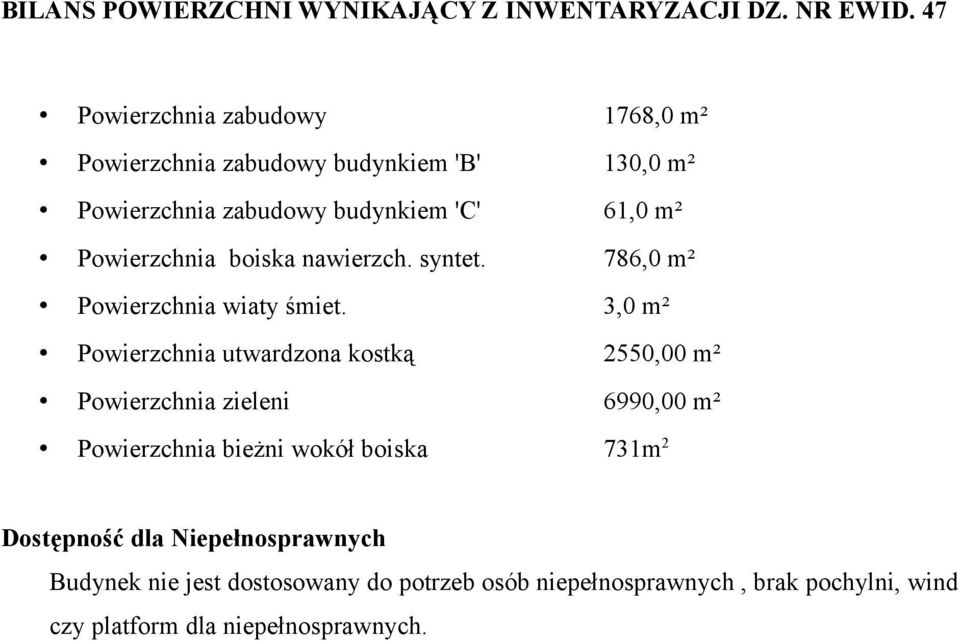

3 BILANS POWIERZCHNI WYNIKAJĄCY Z INWENTARYZACJI DZ. NR EWID. 47 Powierzchnia zabudowy 1768,0 m² Powierzchnia zabudowy budynkiem 'B' 130,0 m² Powierzchnia zabudowy budynkiem 'C' 61,0 m² Powierzchnia boiska nawierzch. syntet. 786,0 m² Powierzchnia wiaty śmiet. 3,0 m² Powierzchnia utwardzona kostką 2550,00 m² Powierzchnia zieleni 6990,00 m² Powierzchnia bieżni wokół boiska 731m 2 Dostępność dla Niepełnosprawnych Budynek nie jest dostosowany do potrzeb osób niepełnosprawnych, brak pochylni, wind czy platform dla niepełnosprawnych.

Powierzchnia boiska nawierzch. syntet. 786,0 m² Powierzchnia wiaty śmiet.

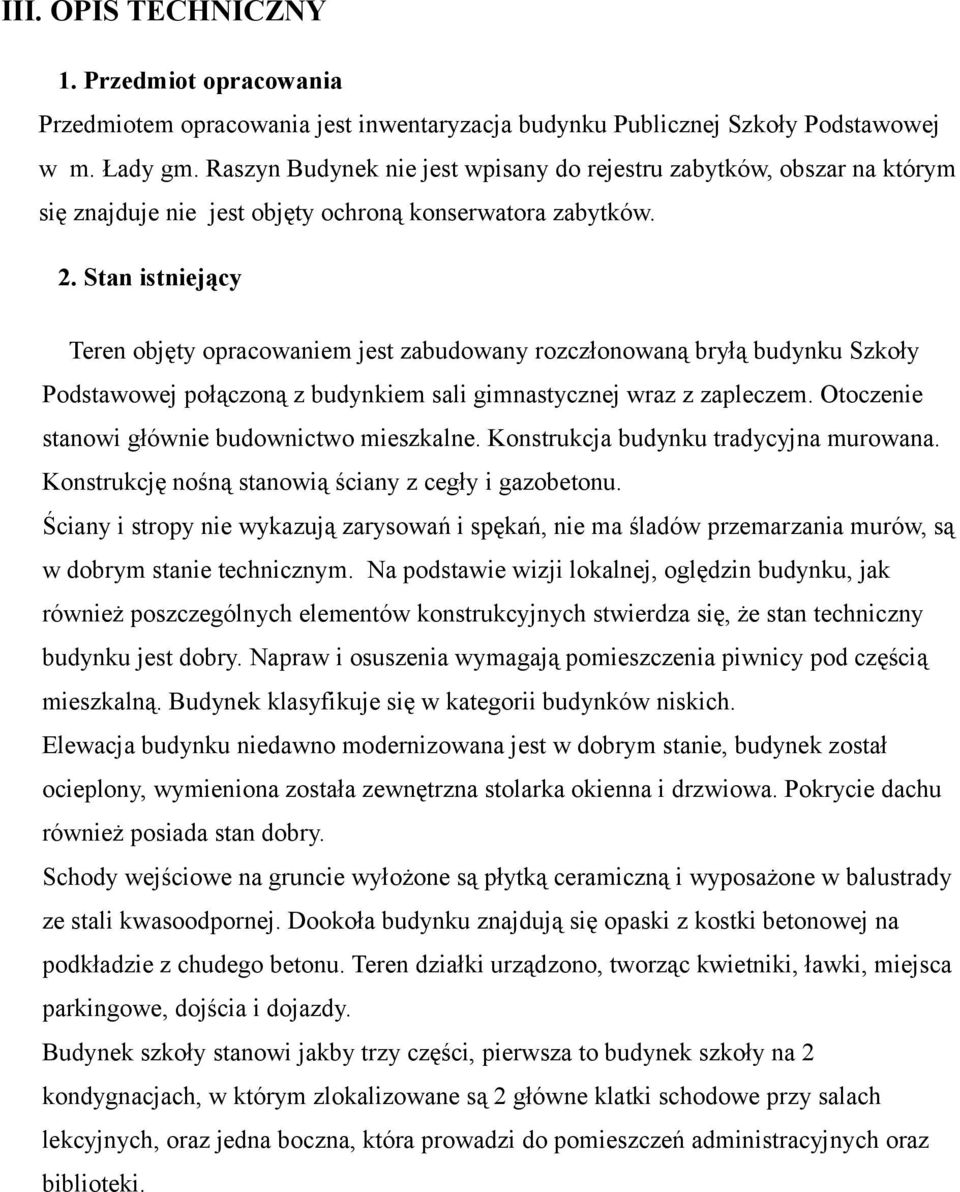

4 III. OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest inwentaryzacja budynku Publicznej Szkoły Podstawowej w m. Łady gm. Raszyn Budynek nie jest wpisany do rejestru zabytków, obszar na którym się znajduje nie jest objęty ochroną konserwatora zabytków. 2. Stan istniejący Teren objęty opracowaniem jest zabudowany rozczłonowaną bryłą budynku Szkoły Podstawowej połączoną z budynkiem sali gimnastycznej wraz z zapleczem. Otoczenie stanowi głównie budownictwo mieszkalne. Konstrukcja budynku tradycyjna murowana. Konstrukcję nośną stanowią ściany z cegły i gazobetonu. Ściany i stropy nie wykazują zarysowań i spękań, nie ma śladów przemarzania murów, są w dobrym stanie technicznym. Na podstawie wizji lokalnej, oględzin budynku, jak również poszczególnych elementów konstrukcyjnych stwierdza się, że stan techniczny budynku jest dobry. Napraw i osuszenia wymagają pomieszczenia piwnicy pod częścią mieszkalną. Budynek klasyfikuje się w kategorii budynków niskich. Elewacja budynku niedawno modernizowana jest w dobrym stanie, budynek został ocieplony, wymieniona została zewnętrzna stolarka okienna i drzwiowa. Pokrycie dachu również posiada stan dobry. Schody wejściowe na gruncie wyłożone są płytką ceramiczną i wyposażone w balustrady ze stali kwasoodpornej. Dookoła budynku znajdują się opaski z kostki betonowej na podkładzie z chudego betonu. Teren działki urządzono, tworząc kwietniki, ławki, miejsca parkingowe, dojścia i dojazdy. Budynek szkoły stanowi jakby trzy części, pierwsza to budynek szkoły na 2 kondygnacjach, w którym zlokalizowane są 2 główne klatki schodowe przy salach lekcyjnych, oraz jedna boczna, która prowadzi do pomieszczeń administracyjnych oraz biblioteki.

Stan istniejący Teren objęty opracowaniem jest zabudowany rozczłonowaną bryłą budynku Szkoły Podstawowej połączoną z budynkiem sali gimnastycznej wraz z zapleczem.

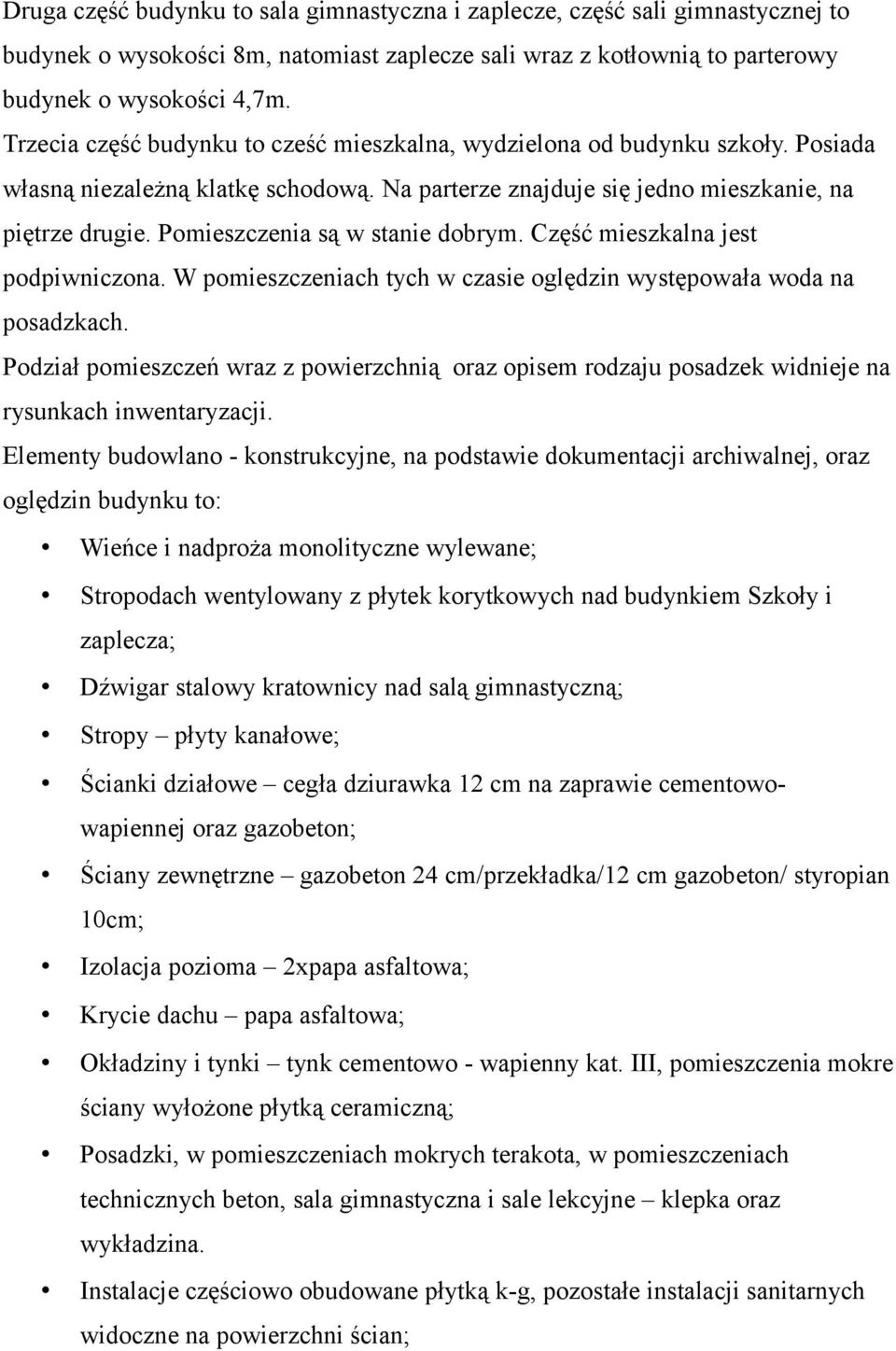

5 Druga część budynku to sala gimnastyczna i zaplecze, część sali gimnastycznej to budynek o wysokości 8m, natomiast zaplecze sali wraz z kotłownią to parterowy budynek o wysokości 4,7m. Trzecia część budynku to cześć mieszkalna, wydzielona od budynku szkoły. Posiada własną niezależną klatkę schodową. Na parterze znajduje się jedno mieszkanie, na piętrze drugie. Pomieszczenia są w stanie dobrym. Część mieszkalna jest podpiwniczona. W pomieszczeniach tych w czasie oględzin występowała woda na posadzkach. Podział pomieszczeń wraz z powierzchnią oraz opisem rodzaju posadzek widnieje na rysunkach inwentaryzacji. Elementy budowlano - konstrukcyjne, na podstawie dokumentacji archiwalnej, oraz oględzin budynku to: Wieńce i nadproża monolityczne wylewane; Stropodach wentylowany z płytek korytkowych nad budynkiem Szkoły i zaplecza; Dźwigar stalowy kratownicy nad salą gimnastyczną; Stropy płyty kanałowe; Ścianki działowe cegła dziurawka 12 cm na zaprawie cementowowapiennej oraz gazobeton; Ściany zewnętrzne gazobeton 24 cm/przekładka/12 cm gazobeton/ styropian 10cm; Izolacja pozioma 2xpapa asfaltowa; Krycie dachu papa asfaltowa; Okładziny i tynki tynk cementowo - wapienny kat. III, pomieszczenia mokre ściany wyłożone płytką ceramiczną; Posadzki, w pomieszczeniach mokrych terakota, w pomieszczeniach technicznych beton, sala gimnastyczna i sale lekcyjne klepka oraz wykładzina. Instalacje częściowo obudowane płytką k-g, pozostałe instalacji sanitarnych widoczne na powierzchni ścian;

Pomieszczenia są w stanie dobrym. Część mieszkalna jest podpiwniczona. W pomieszczeniach tych w czasie oględzin występowała woda na posadzkach.

6 Grzejniki w większości w obudowie drewnianej; UWAGI OGOLNE: Wszystkie wymiary elementów nie ujęte w dokumentacji należy potwierdzić w naturze na obiekcie; Opracowała: Ewa Kuklińska-Kiwak IV. CZĘŚĆ RYSUNKOWA Rys. nr 1 Zagospodarowanie terenu - inwentaryzacja skala 1:500 Rys. nr 2 Rzut piwnic A inwentaryzacja skala 1:100 Rys. nr 3 Rzut parteru A inwentaryzacja skala 1:100 Rys. nr 4 Rzut parteru B inwentaryzacja skala 1:100 Rys. nr 5 Rzut pietra inwentaryzacja skala 1:100 Rys. nr 6 Rzut dachu A inwentaryzacja skala 1:100 Rys. nr 7 Rzut dachu B inwentaryzacja skala 1:100 Rys. nr 8 Przekrój A-A- inwentaryzacja skala 1:50 Rys. nr 9 Przekrój B-B- inwentaryzacja skala 1:50 Rys. nr 9' Przekrój C-C- inwentaryzacja skala 1:50 Rys. nr 10 Elewacja północna i wschodnia- inwentaryzacja skala 1:100 Rys. nr 11 Elewacja zachodnia i południowa - inwentaryzacja skala 1:100 Rys. nr 12 Elewacja widok 1/widok 2- inwentaryzacja skala 1:100 Rys. nr 13 Rzut przyziemia budynku gospodarczego inwentaryzacja skala 1:100 Rys. nr 14 Elewacja i przekrój bud. gospod.- inwentaryzacja skala 1:100 Rys. nr 15 Rzut piwnic A inwentaryzacja instalacji skala 1:100 Rys. nr 16 Rzut parteru A inwentaryzacja instalacji skala 1:100 Rys. nr 17 Rzut parteru B inwentaryzacja instalacji skala 1:100 Rys. nr 18 Rzut pietra inwentaryzacja instalacji skala 1:100 Rys. nr S1 Rzut kotłowni skala 1:50 Rys. nr 1z Inwentaryzacja zieleni skala 1:500

nr 4 Rzut parteru B inwentaryzacja skala 1:100 Rys. nr 5 Rzut pietra inwentaryzacja skala 1:100 Rys. nr 6 Rzut dachu A inwentaryzacja skala 1:100 Rys. nr 7 Rzut dachu B inwentaryzacja skala 1:100 Rys.
