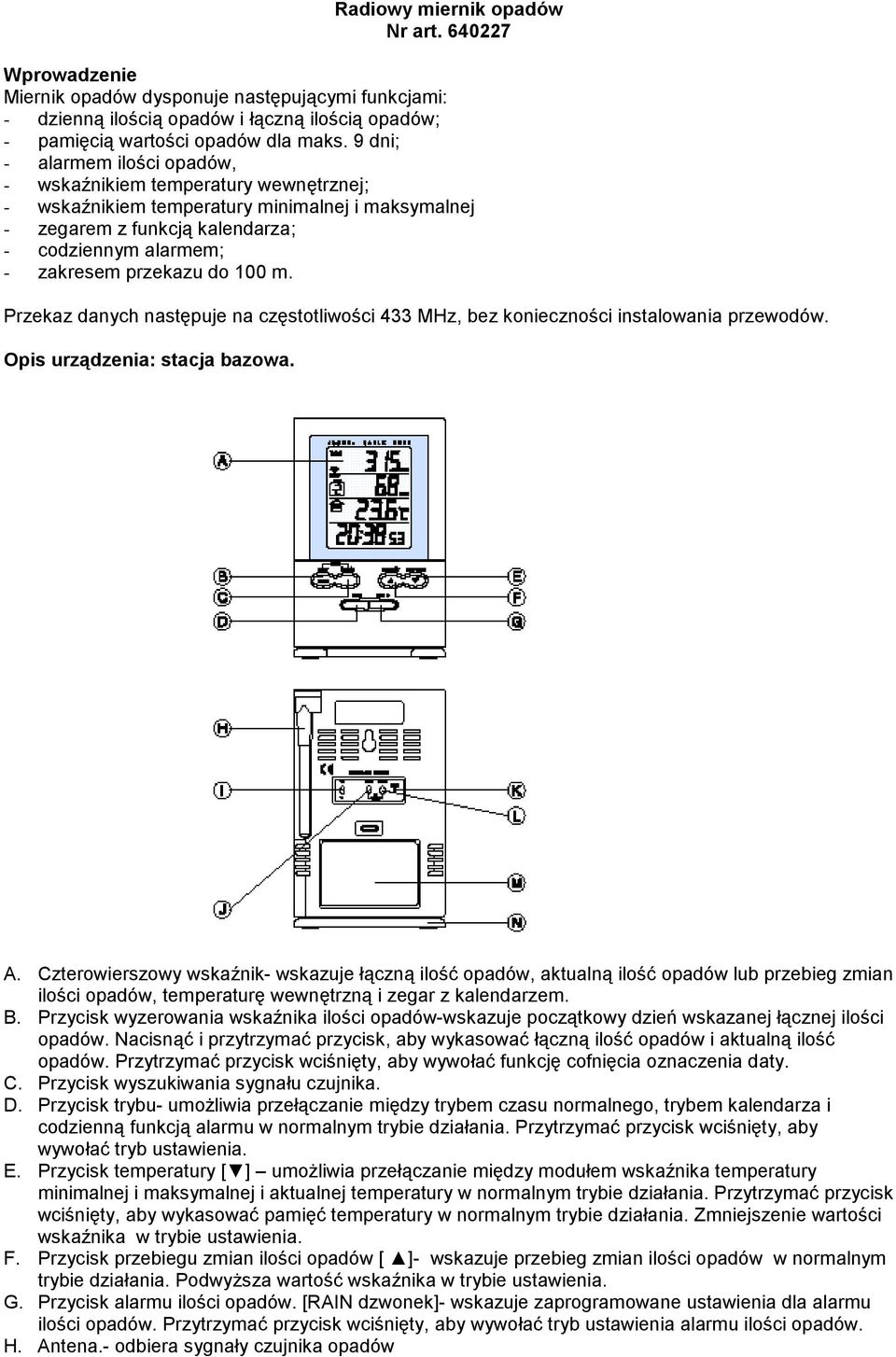

1 Radiowy miernik opadów Nr art Wprowadzenie Miernik opadów dysponuje następującymi funkcjami: - dzienną ilością opadów i łączną ilością opadów; - pamięcią wartości opadów dla maks. 9 dni; - alarmem ilości opadów, - wskaźnikiem temperatury wewnętrznej; - wskaźnikiem temperatury minimalnej i maksymalnej - zegarem z funkcją kalendarza; - codziennym alarmem; - zakresem przekazu do 100 m. Przekaz danych następuje na częstotliwości 433 MHz, bez konieczności instalowania przewodów. Opis urządzenia: stacja bazowa. A. Czterowierszowy wskaźnik- wskazuje łączną ilość opadów, aktualną ilość opadów lub przebieg zmian ilości opadów, temperaturę wewnętrzną i zegar z kalendarzem. B. Przycisk wyzerowania wskaźnika ilości opadów-wskazuje początkowy dzień wskazanej łącznej ilości opadów. Nacisnąć i przytrzymać przycisk, aby wykasować łączną ilość opadów i aktualną ilość opadów. Przytrzymać przycisk wciśnięty, aby wywołać funkcję cofnięcia oznaczenia daty. C. Przycisk wyszukiwania sygnału czujnika. D. Przycisk trybu- umożliwia przełączanie między trybem czasu normalnego, trybem kalendarza i codzienną funkcją alarmu w normalnym trybie działania. Przytrzymać przycisk wciśnięty, aby wywołać tryb ustawienia. E. Przycisk temperatury [ ] umożliwia przełączanie między modułem wskaźnika temperatury minimalnej i maksymalnej i aktualnej temperatury w normalnym trybie działania. Przytrzymać przycisk wciśnięty, aby wykasować pamięć temperatury w normalnym trybie działania. Zmniejszenie wartości wskaźnika w trybie ustawienia. F. Przycisk przebiegu zmian ilości opadów [ ]- wskazuje przebieg zmian ilości opadów w normalnym trybie działania. Podwyższa wartość wskaźnika w trybie ustawienia. G. Przycisk alarmu ilości opadów. [RAIN dzwonek]- wskazuje zaprogramowane ustawienia dla alarmu ilości opadów. Przytrzymać przycisk wciśnięty, aby wywołać tryb ustawienia alarmu ilości opadów. H. Antena.- odbiera sygnały czujnika opadów

2 I. Przełącznik wyboru st.c/ st.f.- przełącza wskaźnik między stopniami Celcjusza i Fahrenheita. J. Przełącznik zał./wył. alarmu ilości opadów włącza/wyłącza alarm ilości opadów. K. Przycisk wyzerowania (RESET) cofnięcie wszystkich wartości do ustawień fabrycznych. L. Przełącznik zał./wył. alarmu - wyłączanie/włączanie alarmu codziennego. M. Pojemnik baterii- włożyć dwie baterie typu UM-3 lub wielkości Mignon LR06. N. Ruchomy stojak- do ustawienia urządzenia bazowego na równej powierzchni. Czujnik ilości opadów. P. Antena- przekazuje sygnał do urządzenia bazowego. Q. Krzyżyk niwelacyjny- do kontrolowania poziomego ustawienia kolektora. R. Pojemnik baterii - zawiera dwie baterie typu UM-3 lun wielkości Mignon LR06. Instalacja 1. Ustawić stację bazową i kolektor w efektywnym zasięgu nadajnika (100 m). a). Włożyć baterie do kolektora b). Ustawić kolektor na poziomym podłożu. c). Wlać kilka kropli wody na krzyżyk w stacji bazowej, w celu sprawdzenia poziomego ustawienia kolektora. Jeżeli woda wlewa się na pozycję 1-4, oznacz to, że kolektor nie jest ustawiony poziomo. d). Aby ustawić kolektor poziomo, skorzystać z metalowego pierścienia.

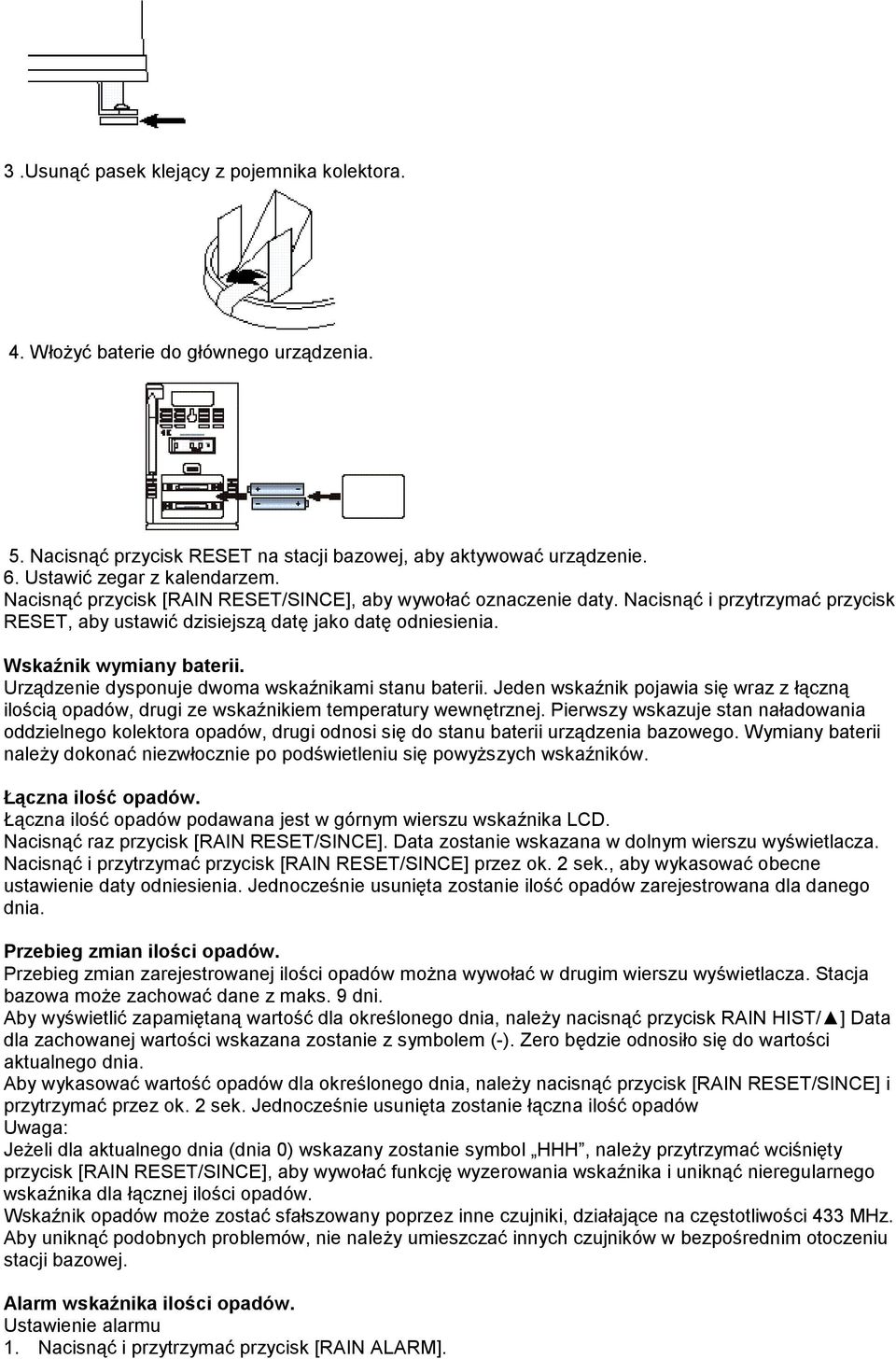

3 3.Usunąć pasek klejący z pojemnika kolektora. 4. Włożyć baterie do głównego urządzenia. 5. Nacisnąć przycisk RESET na stacji bazowej, aby aktywować urządzenie. 6. Ustawić zegar z kalendarzem. Nacisnąć przycisk [RAIN RESET/SINCE], aby wywołać oznaczenie daty. Nacisnąć i przytrzymać przycisk RESET, aby ustawić dzisiejszą datę jako datę odniesienia. Wskaźnik wymiany baterii. Urządzenie dysponuje dwoma wskaźnikami stanu baterii. Jeden wskaźnik pojawia się wraz z łączną ilością opadów, drugi ze wskaźnikiem temperatury wewnętrznej. Pierwszy wskazuje stan naładowania oddzielnego kolektora opadów, drugi odnosi się do stanu baterii urządzenia bazowego. Wymiany baterii należy dokonać niezwłocznie po podświetleniu się powyższych wskaźników. Łączna ilość opadów. Łączna ilość opadów podawana jest w górnym wierszu wskaźnika LCD. Nacisnąć raz przycisk [RAIN RESET/SINCE]. Data zostanie wskazana w dolnym wierszu wyświetlacza. Nacisnąć i przytrzymać przycisk [RAIN RESET/SINCE] przez ok. 2 sek., aby wykasować obecne ustawienie daty odniesienia. Jednocześnie usunięta zostanie ilość opadów zarejestrowana dla danego dnia. Przebieg zmian ilości opadów. Przebieg zmian zarejestrowanej ilości opadów można wywołać w drugim wierszu wyświetlacza. Stacja bazowa może zachować dane z maks. 9 dni. Aby wyświetlić zapamiętaną wartość dla określonego dnia, należy nacisnąć przycisk RAIN HIST/ ] Data dla zachowanej wartości wskazana zostanie z symbolem (-). Zero będzie odnosiło się do wartości aktualnego dnia. Aby wykasować wartość opadów dla określonego dnia, należy nacisnąć przycisk [RAIN RESET/SINCE] i przytrzymać przez ok. 2 sek. Jednocześnie usunięta zostanie łączna ilość opadów Uwaga: Jeżeli dla aktualnego dnia (dnia 0) wskazany zostanie symbol HHH, należy przytrzymać wciśnięty przycisk [RAIN RESET/SINCE], aby wywołać funkcję wyzerowania wskaźnika i uniknąć nieregularnego wskaźnika dla łącznej ilości opadów. Wskaźnik opadów może zostać sfałszowany poprzez inne czujniki, działające na częstotliwości 433 MHz. Aby uniknąć podobnych problemów, nie należy umieszczać innych czujników w bezpośrednim otoczeniu stacji bazowej. Alarm wskaźnika ilości opadów. Ustawienie alarmu 1. Nacisnąć i przytrzymać przycisk [RAIN ALARM].

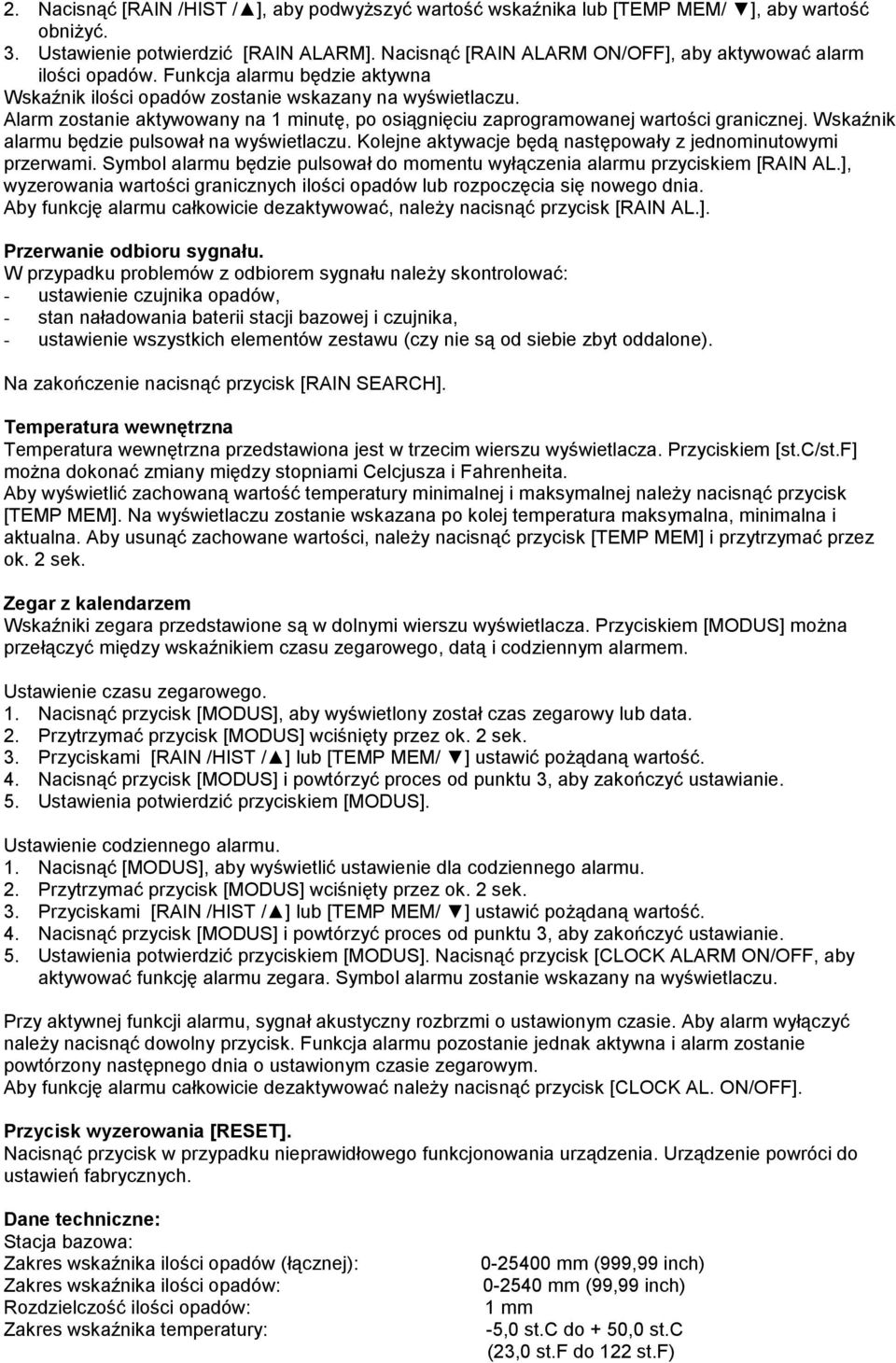

4 2. Nacisnąć [RAIN /HIST / ], aby podwyższyć wartość wskaźnika lub [TEMP MEM/ ], aby wartość obniżyć. 3. Ustawienie potwierdzić [RAIN ALARM]. Nacisnąć [RAIN ALARM ON/OFF], aby aktywować alarm ilości opadów. Funkcja alarmu będzie aktywna Wskaźnik ilości opadów zostanie wskazany na wyświetlaczu. Alarm zostanie aktywowany na 1 minutę, po osiągnięciu zaprogramowanej wartości granicznej. Wskaźnik alarmu będzie pulsował na wyświetlaczu. Kolejne aktywacje będą następowały z jednominutowymi przerwami. Symbol alarmu będzie pulsował do momentu wyłączenia alarmu przyciskiem [RAIN AL.], wyzerowania wartości granicznych ilości opadów lub rozpoczęcia się nowego dnia. Aby funkcję alarmu całkowicie dezaktywować, należy nacisnąć przycisk [RAIN AL.]. Przerwanie odbioru sygnału. W przypadku problemów z odbiorem sygnału należy skontrolować: - ustawienie czujnika opadów, - stan naładowania baterii stacji bazowej i czujnika, - ustawienie wszystkich elementów zestawu (czy nie są od siebie zbyt oddalone). Na zakończenie nacisnąć przycisk [RAIN SEARCH]. Temperatura wewnętrzna Temperatura wewnętrzna przedstawiona jest w trzecim wierszu wyświetlacza. Przyciskiem [st.c/st.f] można dokonać zmiany między stopniami Celcjusza i Fahrenheita. Aby wyświetlić zachowaną wartość temperatury minimalnej i maksymalnej należy nacisnąć przycisk [TEMP MEM]. Na wyświetlaczu zostanie wskazana po kolej temperatura maksymalna, minimalna i aktualna. Aby usunąć zachowane wartości, należy nacisnąć przycisk [TEMP MEM] i przytrzymać przez ok. 2 sek. Zegar z kalendarzem Wskaźniki zegara przedstawione są w dolnymi wierszu wyświetlacza. Przyciskiem [MODUS] można przełączyć między wskaźnikiem czasu zegarowego, datą i codziennym alarmem. Ustawienie czasu zegarowego. 1. Nacisnąć przycisk [MODUS], aby wyświetlony został czas zegarowy lub data. 2. Przytrzymać przycisk [MODUS] wciśnięty przez ok. 2 sek. 3. Przyciskami [RAIN /HIST / ] lub [TEMP MEM/ ] ustawić pożądaną wartość. 4. Nacisnąć przycisk [MODUS] i powtórzyć proces od punktu 3, aby zakończyć ustawianie. 5. Ustawienia potwierdzić przyciskiem [MODUS]. Ustawienie codziennego alarmu. 1. Nacisnąć [MODUS], aby wyświetlić ustawienie dla codziennego alarmu. 2. Przytrzymać przycisk [MODUS] wciśnięty przez ok. 2 sek. 3. Przyciskami [RAIN /HIST / ] lub [TEMP MEM/ ] ustawić pożądaną wartość. 4. Nacisnąć przycisk [MODUS] i powtórzyć proces od punktu 3, aby zakończyć ustawianie. 5. Ustawienia potwierdzić przyciskiem [MODUS]. Nacisnąć przycisk [CLOCK ALARM ON/OFF, aby aktywować funkcję alarmu zegara. Symbol alarmu zostanie wskazany na wyświetlaczu. Przy aktywnej funkcji alarmu, sygnał akustyczny rozbrzmi o ustawionym czasie. Aby alarm wyłączyć należy nacisnąć dowolny przycisk. Funkcja alarmu pozostanie jednak aktywna i alarm zostanie powtórzony następnego dnia o ustawionym czasie zegarowym. Aby funkcję alarmu całkowicie dezaktywować należy nacisnąć przycisk [CLOCK AL. ON/OFF]. Przycisk wyzerowania [RESET]. Nacisnąć przycisk w przypadku nieprawidłowego funkcjonowania urządzenia. Urządzenie powróci do ustawień fabrycznych. Dane techniczne: Stacja bazowa: Zakres wskaźnika ilości opadów (łącznej): Zakres wskaźnika ilości opadów: Rozdzielczość ilości opadów: Zakres wskaźnika temperatury: mm (999,99 inch) mm (99,99 inch) 1 mm -5,0 st.c do + 50,0 st.c (23,0 st.f do 122 st.f)

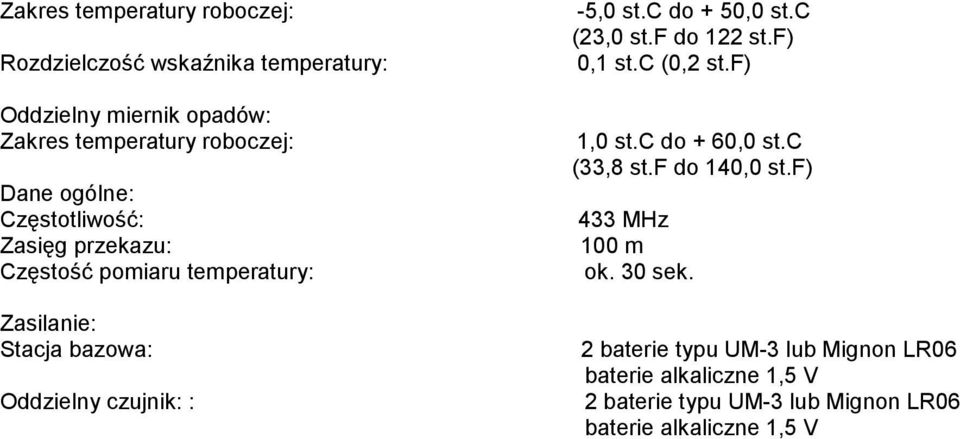

5 Zakres temperatury roboczej: Rozdzielczość wskaźnika temperatury: Oddzielny miernik opadów: Zakres temperatury roboczej: Dane ogólne: Częstotliwość: Zasięg przekazu: Częstość pomiaru temperatury: Zasilanie: Stacja bazowa: Oddzielny czujnik: : -5,0 st.c do + 50,0 st.c (23,0 st.f do 122 st.f) 0,1 st.c (0,2 st.f) 1,0 st.c do + 60,0 st.c (33,8 st.f do 140,0 st.f) 433 MHz 100 m ok. 30 sek. 2 baterie typu UM-3 lub Mignon LR06 baterie alkaliczne 1,5 V 2 baterie typu UM-3 lub Mignon LR06 baterie alkaliczne 1,5 V
