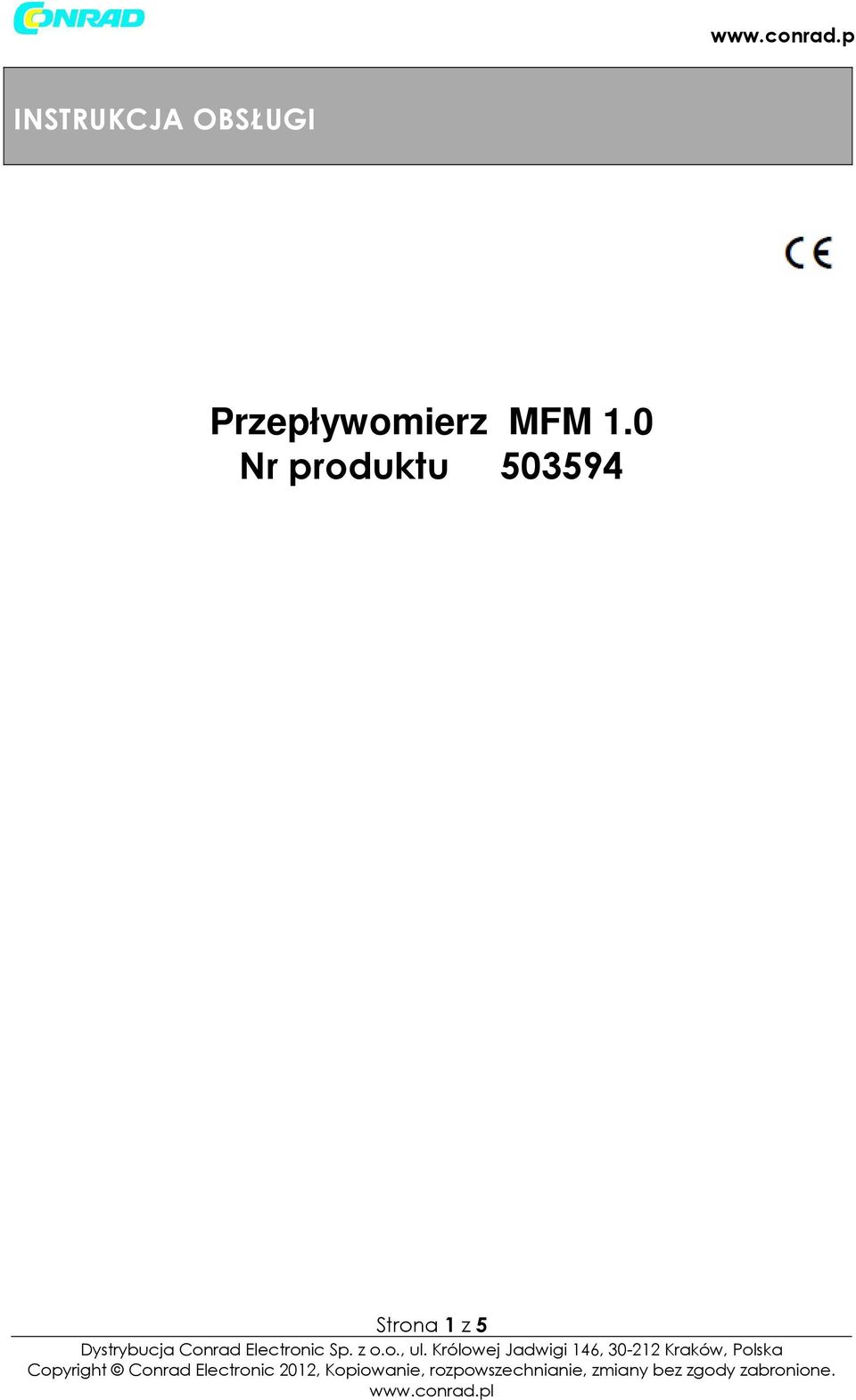

1 INSTRUKCJA OBSŁUGI Przepływomierz MFM 1.0 Nr produktu Strona 1 z 5

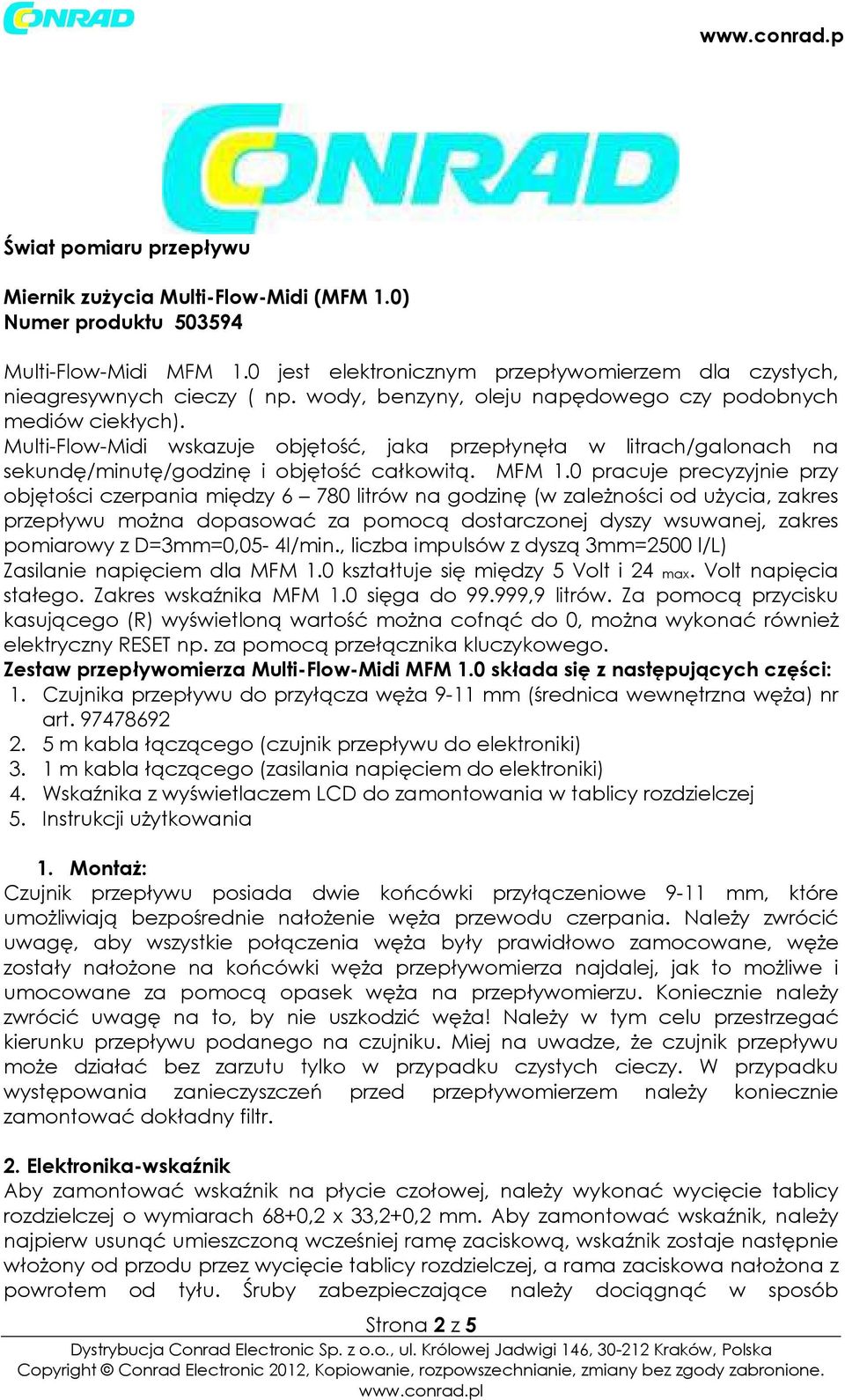

2 Świat pomiaru przepływu Miernik zużycia Muti-Fow-Midi (MFM 1.0) Numer produktu Muti-Fow-Midi MFM 1.0 jest eektronicznym przepływomierzem da czystych, nieagresywnych cieczy ( np. wody, benzyny, oeju napędowego czy podobnych mediów ciekłych). Muti-Fow-Midi wskazuje objętość, jaka przepłynęła w itrach/gaonach na sekundę/minutę/godzinę i objętość całkowitą. MFM 1.0 pracuje precyzyjnie przy objętości czerpania między itrów na godzinę (w zaeżności od użycia, zakres przepływu można dopasować za pomocą dostarczonej dyszy wsuwanej, zakres pomiarowy z D=3mm=0,05-4/min., iczba impusów z dyszą 3mm=2500 /L) Zasianie napięciem da MFM 1.0 kształtuje się między 5 Vot i 24 max. Vot napięcia stałego. Zakres wskaźnika MFM 1.0 sięga do ,9 itrów. Za pomocą przycisku kasującego (R) wyświetoną wartość można cofnąć do 0, można wykonać również eektryczny RESET np. za pomocą przełącznika kuczykowego. Zestaw przepływomierza Muti-Fow-Midi MFM 1.0 składa się z następujących części: 1. Czujnika przepływu do przyłącza węża 9-11 mm (średnica wewnętrzna węża) nr art m kaba łączącego (czujnik przepływu do eektroniki) 3. 1 m kaba łączącego (zasiania napięciem do eektroniki) 4. Wskaźnika z wyświetaczem LCD do zamontowania w tabicy rozdzieczej 5. Instrukcji użytkowania 1. Montaż: Czujnik przepływu posiada dwie końcówki przyłączeniowe 9-11 mm, które umożiwiają bezpośrednie nałożenie węża przewodu czerpania. Naeży zwrócić uwagę, aby wszystkie połączenia węża były prawidłowo zamocowane, węże zostały nałożone na końcówki węża przepływomierza najdaej, jak to możiwe i umocowane za pomocą opasek węża na przepływomierzu. Koniecznie naeży zwrócić uwagę na to, by nie uszkodzić węża! Naeży w tym ceu przestrzegać kierunku przepływu podanego na czujniku. Miej na uwadze, że czujnik przepływu może działać bez zarzutu tyko w przypadku czystych cieczy. W przypadku występowania zanieczyszczeń przed przepływomierzem naeży koniecznie zamontować dokładny fitr. 2. Eektronika-wskaźnik Aby zamontować wskaźnik na płycie czołowej, naeży wykonać wycięcie tabicy rozdzieczej o wymiarach 68+0,2 x 33,2+0,2 mm. Aby zamontować wskaźnik, naeży najpierw usunąć umieszczoną wcześniej ramę zaciskową, wskaźnik zostaje następnie włożony od przodu przez wycięcie tabicy rozdzieczej, a rama zaciskowa nałożona z powrotem od tyłu. Śruby zabezpieczające naeży dociągnąć w sposób Strona 2 z 5

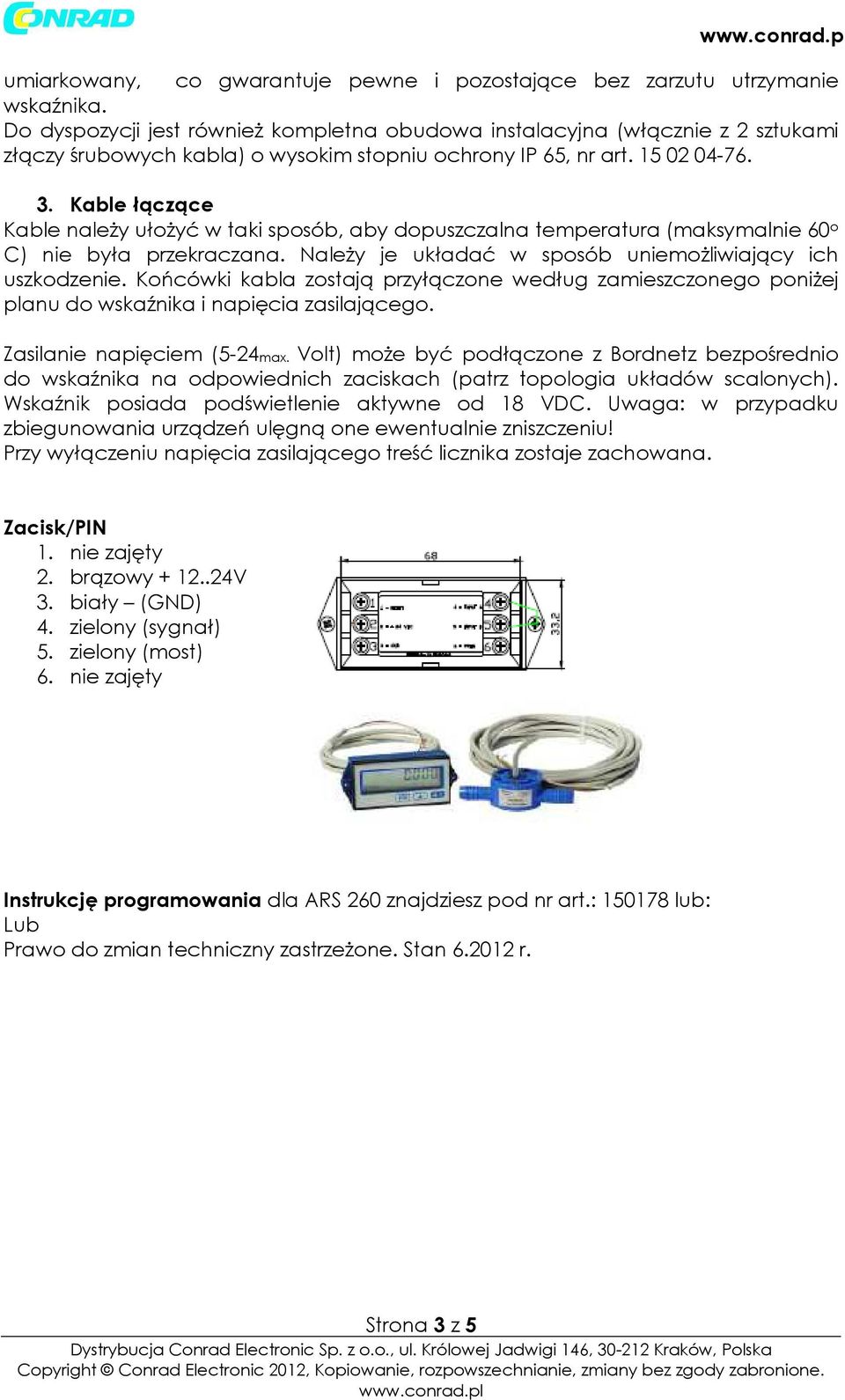

3 umiarkowany, co gwarantuje pewne i pozostające bez zarzutu utrzymanie wskaźnika. Do dyspozycji jest również kompetna obudowa instaacyjna (włącznie z 2 sztukami złączy śrubowych kaba) o wysokim stopniu ochrony IP 65, nr art Kabe łączące Kabe naeży ułożyć w taki sposób, aby dopuszczana temperatura (maksymanie 60 o C) nie była przekraczana. Naeży je układać w sposób uniemożiwiający ich uszkodzenie. Końcówki kaba zostają przyłączone według zamieszczonego poniżej panu do wskaźnika i napięcia zasiającego. Zasianie napięciem (5-24max. Vot) może być podłączone z Bordnetz bezpośrednio do wskaźnika na odpowiednich zaciskach (patrz topoogia układów scaonych). Wskaźnik posiada podświetenie aktywne od 18 VDC. Uwaga: w przypadku zbiegunowania urządzeń uęgną one ewentuanie zniszczeniu! Przy wyłączeniu napięcia zasiającego treść icznika zostaje zachowana. Zacisk/PIN 1. nie zajęty 2. brązowy V 3. biały (GND) 4. zieony (sygnał) 5. zieony (most) 6. nie zajęty Instrukcję programowania da ARS 260 znajdziesz pod nr art.: ub: Lub Prawo do zmian techniczny zastrzeżone. Stan r. Strona 3 z 5

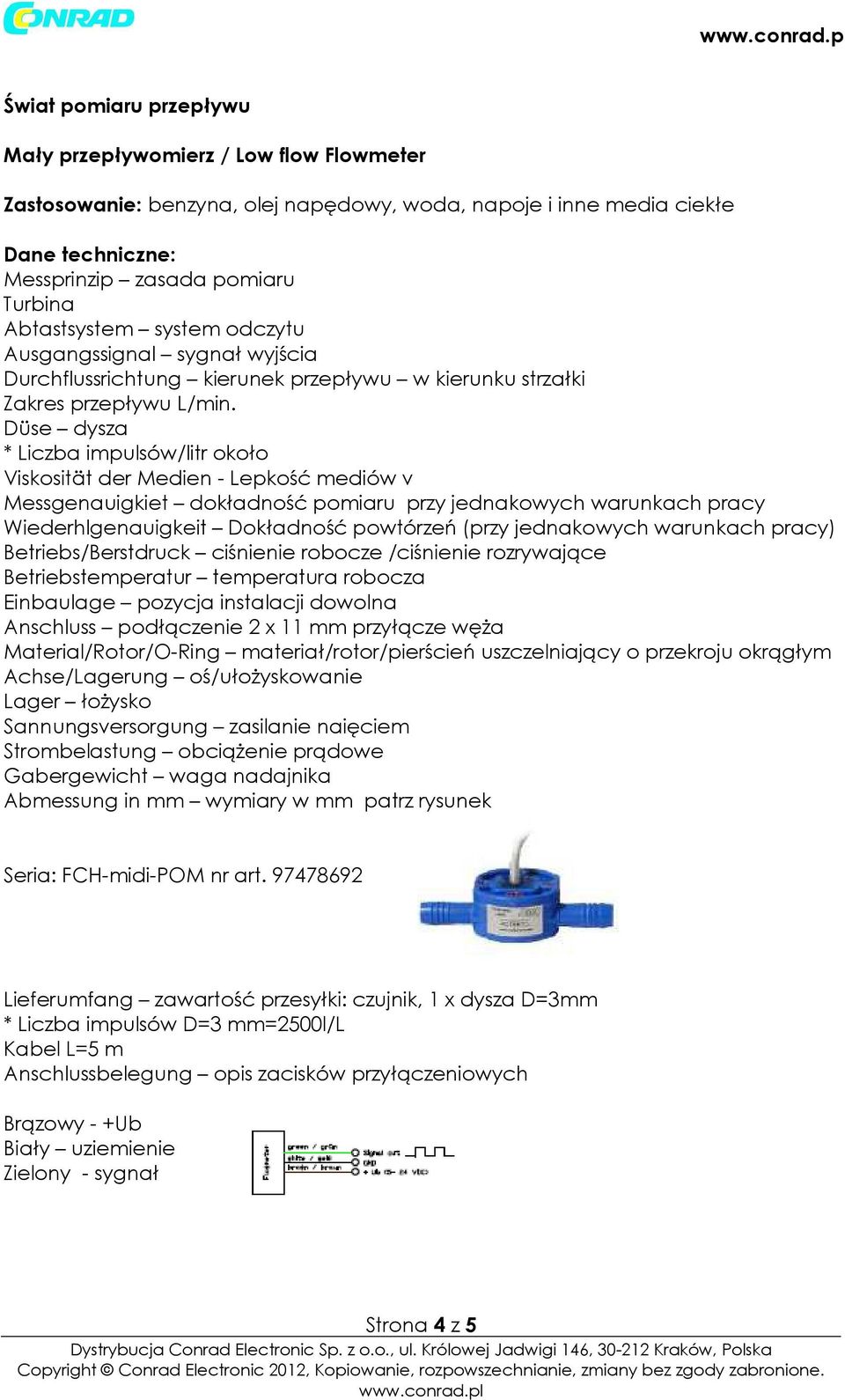

4 Świat pomiaru przepływu Mały przepływomierz / Low fow Fowmeter Zastosowanie: benzyna, oej napędowy, woda, napoje i inne media ciekłe Dane techniczne: Messprinzip zasada pomiaru Turbina Abtastsystem system odczytu Ausgangssigna sygnał wyjścia Durchfussrichtung kierunek przepływu w kierunku strzałki Zakres przepływu L/min. Düse dysza * Liczba impusów/itr około Viskosität der Medien - Lepkość mediów v Messgenauigkiet dokładność pomiaru przy jednakowych warunkach pracy Wiederhgenauigkeit Dokładność powtórzeń (przy jednakowych warunkach pracy) Betriebs/Berstdruck ciśnienie robocze /ciśnienie rozrywające Betriebstemperatur temperatura robocza Einbauage pozycja instaacji dowona Anschuss podłączenie 2 x 11 mm przyłącze węża Materia/Rotor/O-Ring materiał/rotor/pierścień uszczeniający o przekroju okrągłym Achse/Lagerung oś/ułożyskowanie Lager łożysko Sannungsversorgung zasianie naięciem Strombeastung obciążenie prądowe Gabergewicht waga nadajnika Abmessung in mm wymiary w mm patrz rysunek Seria: FCH-midi-POM nr art Lieferumfang zawartość przesyłki: czujnik, 1 x dysza D=3mm * Liczba impusów D=3 mm=2500/l Kabe L=5 m Anschussbeegung opis zacisków przyłączeniowych Brązowy - +Ub Biały uziemienie Zieony - sygnał Strona 4 z 5

5 Prawo do zmian technicznych zastrzeżone. Stan r. Strona 5 z 5
