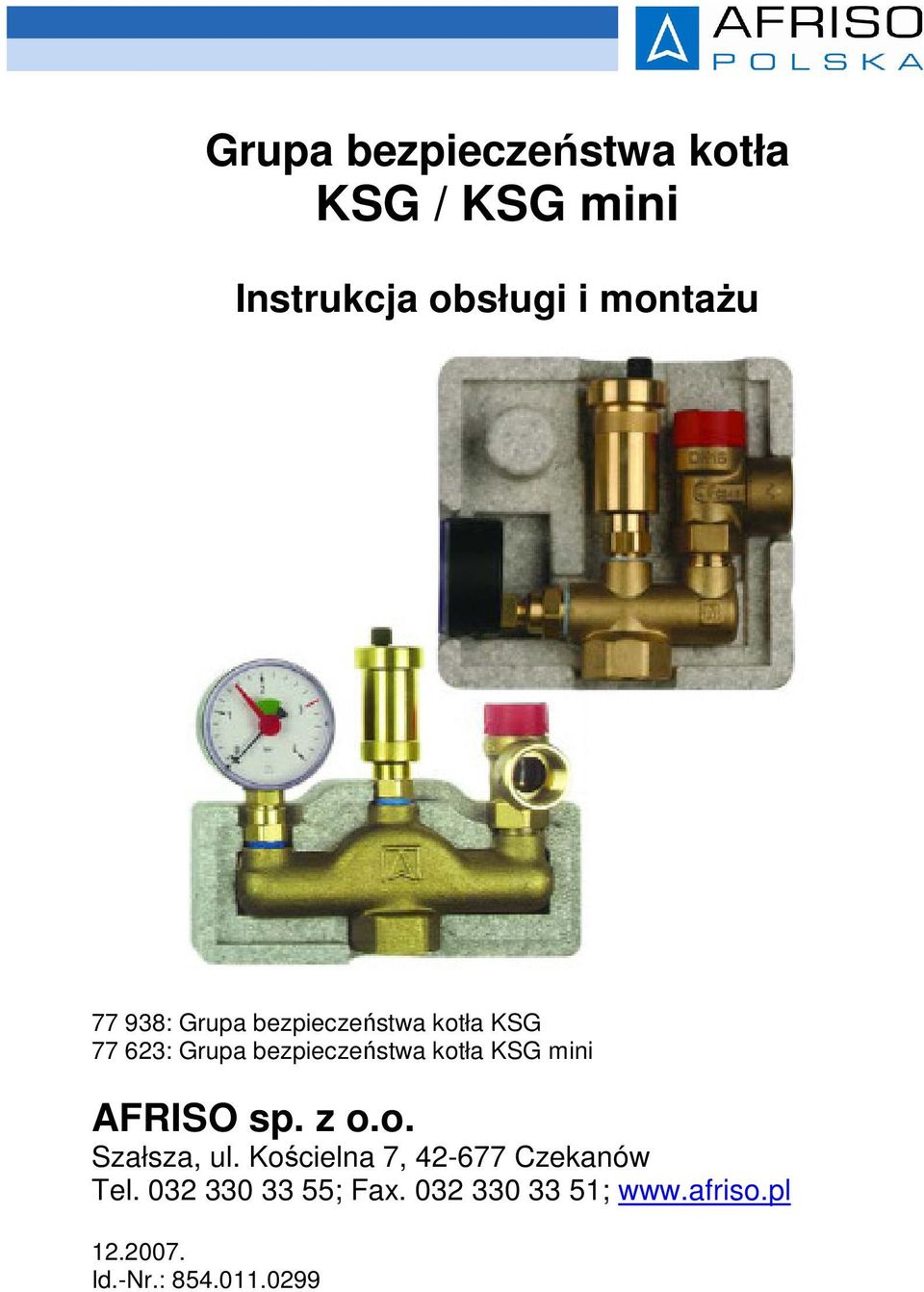

1 Grupa bezpieczeństwa kotła KSG / KSG mini Instrukcja obsługi i montażu : Grupa bezpieczeństwa kotła KSG : Grupa bezpieczeństwa kotła KSG mini AFRISO sp. z o.o. Szałsza, ul. Kościelna 7, Czekanów Tel ; Fax ; Id.-Nr.:

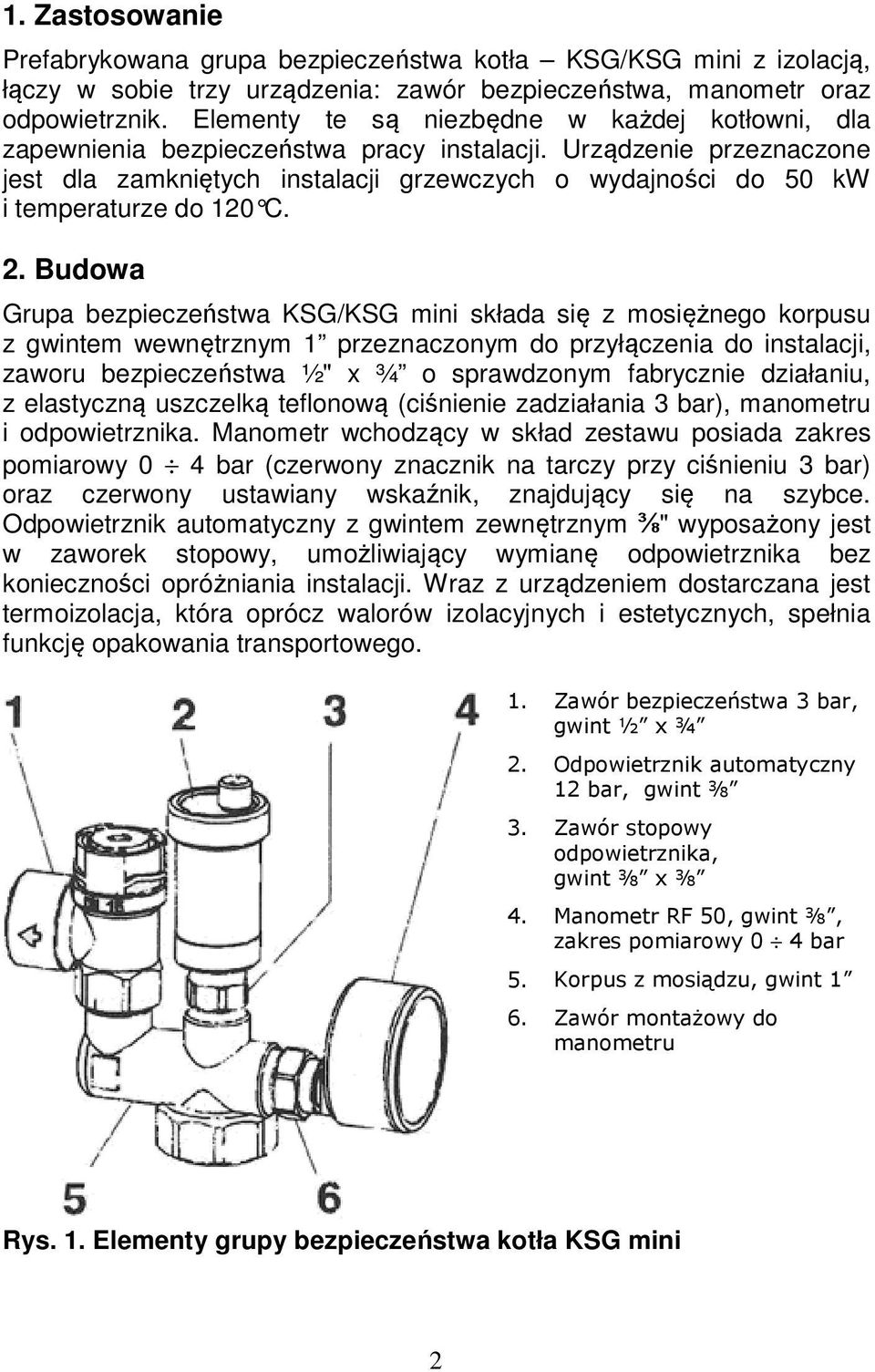

2 1. Zastosowanie Prefabrykowana grupa bezpieczeństwa kotła KSG/KSG mini z izolacją, łączy w sobie trzy urządzenia: zawór bezpieczeństwa, manometr oraz odpowietrznik. Elementy te są niezbędne w każdej kotłowni, dla zapewnienia bezpieczeństwa pracy instalacji. Urządzenie przeznaczone jest dla zamkniętych instalacji grzewczych o wydajności do 50 kw i temperaturze do 120 C. 2. Budowa Grupa bezpieczeństwa KSG/KSG mini składa się z mosiężnego korpusu z gwintem wewnętrznym 1 przeznaczonym do przyłączenia do instalacji, zaworu bezpieczeństwa ½" x ¾ o sprawdzonym fabrycznie działaniu, z elastyczną uszczelką teflonową (ciśnienie zadziałania 3 bar), manometru i odpowietrznika. Manometr wchodzący w skład zestawu posiada zakres pomiarowy 0 4 bar (czerwony znacznik na tarczy przy ciśnieniu 3 bar) oraz czerwony ustawiany wskaźnik, znajdujący się na szybce. Odpowietrznik automatyczny z gwintem zewnętrznym ⅜" wyposażony jest w zaworek stopowy, umożliwiający wymianę odpowietrznika bez konieczności opróżniania instalacji. Wraz z urządzeniem dostarczana jest termoizolacja, która oprócz walorów izolacyjnych i estetycznych, spełnia funkcję opakowania transportowego. 1. Zawór bezpieczeństwa 3 bar, gwint ½ x ¾ 2. Odpowietrznik automatyczny 12 bar, gwint ⅜ 3. Zawór stopowy odpowietrznika, gwint ⅜ x ⅜ 4. Manometr RF 50, gwint ⅜, zakres pomiarowy 0 4 bar 5. Korpus z mosiądzu, gwint 1 6. Zawór montażowy do manometru Rys. 1. Elementy grupy bezpieczeństwa kotła KSG mini 2

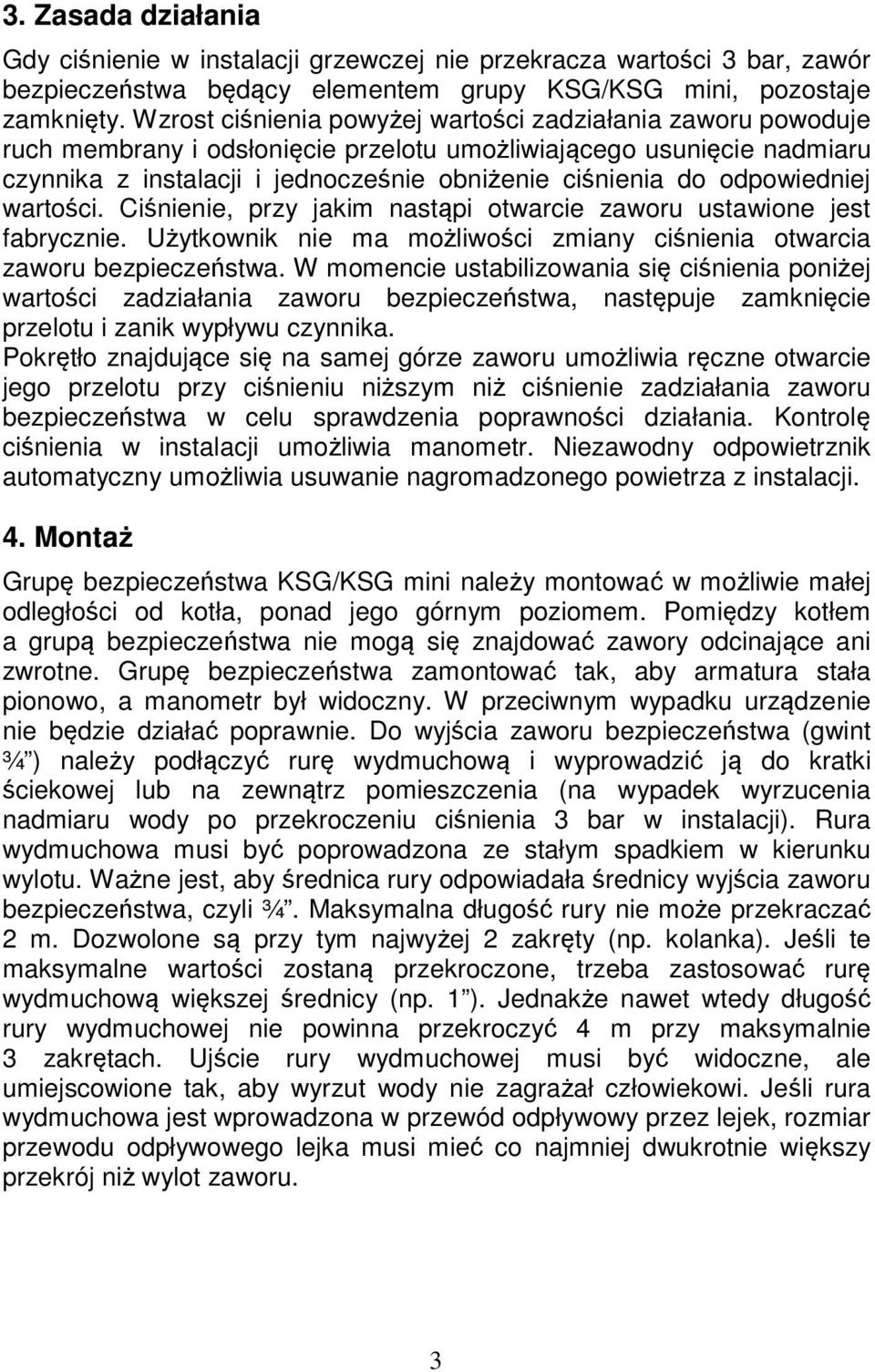

3 3. Zasada działania Gdy ciśnienie w instalacji grzewczej nie przekracza wartości 3 bar, zawór bezpieczeństwa będący elementem grupy KSG/KSG mini, pozostaje zamknięty. Wzrost ciśnienia powyżej wartości zadziałania zaworu powoduje ruch membrany i odsłonięcie przelotu umożliwiającego usunięcie nadmiaru czynnika z instalacji i jednocześnie obniżenie ciśnienia do odpowiedniej wartości. Ciśnienie, przy jakim nastąpi otwarcie zaworu ustawione jest fabrycznie. Użytkownik nie ma możliwości zmiany ciśnienia otwarcia zaworu bezpieczeństwa. W momencie ustabilizowania się ciśnienia poniżej wartości zadziałania zaworu bezpieczeństwa, następuje zamknięcie przelotu i zanik wypływu czynnika. Pokrętło znajdujące się na samej górze zaworu umożliwia ręczne otwarcie jego przelotu przy ciśnieniu niższym niż ciśnienie zadziałania zaworu bezpieczeństwa w celu sprawdzenia poprawności działania. Kontrolę ciśnienia w instalacji umożliwia manometr. Niezawodny odpowietrznik automatyczny umożliwia usuwanie nagromadzonego powietrza z instalacji. 4. Montaż Grupę bezpieczeństwa KSG/KSG mini należy montować w możliwie małej odległości od kotła, ponad jego górnym poziomem. Pomiędzy kotłem a grupą bezpieczeństwa nie mogą się znajdować zawory odcinające ani zwrotne. Grupę bezpieczeństwa zamontować tak, aby armatura stała pionowo, a manometr był widoczny. W przeciwnym wypadku urządzenie nie będzie działać poprawnie. Do wyjścia zaworu bezpieczeństwa (gwint ¾ ) należy podłączyć rurę wydmuchową i wyprowadzić ją do kratki ściekowej lub na zewnątrz pomieszczenia (na wypadek wyrzucenia nadmiaru wody po przekroczeniu ciśnienia 3 bar w instalacji). Rura wydmuchowa musi być poprowadzona ze stałym spadkiem w kierunku wylotu. Ważne jest, aby średnica rury odpowiadała średnicy wyjścia zaworu bezpieczeństwa, czyli ¾. Maksymalna długość rury nie może przekraczać 2 m. Dozwolone są przy tym najwyżej 2 zakręty (np. kolanka). Jeśli te maksymalne wartości zostaną przekroczone, trzeba zastosować rurę wydmuchową większej średnicy (np. 1 ). Jednakże nawet wtedy długość rury wydmuchowej nie powinna przekroczyć 4 m przy maksymalnie 3 zakrętach. Ujście rury wydmuchowej musi być widoczne, ale umiejscowione tak, aby wyrzut wody nie zagrażał człowiekowi. Jeśli rura wydmuchowa jest wprowadzona w przewód odpływowy przez lejek, rozmiar przewodu odpływowego lejka musi mieć co najmniej dwukrotnie większy przekrój niż wylot zaworu. 3

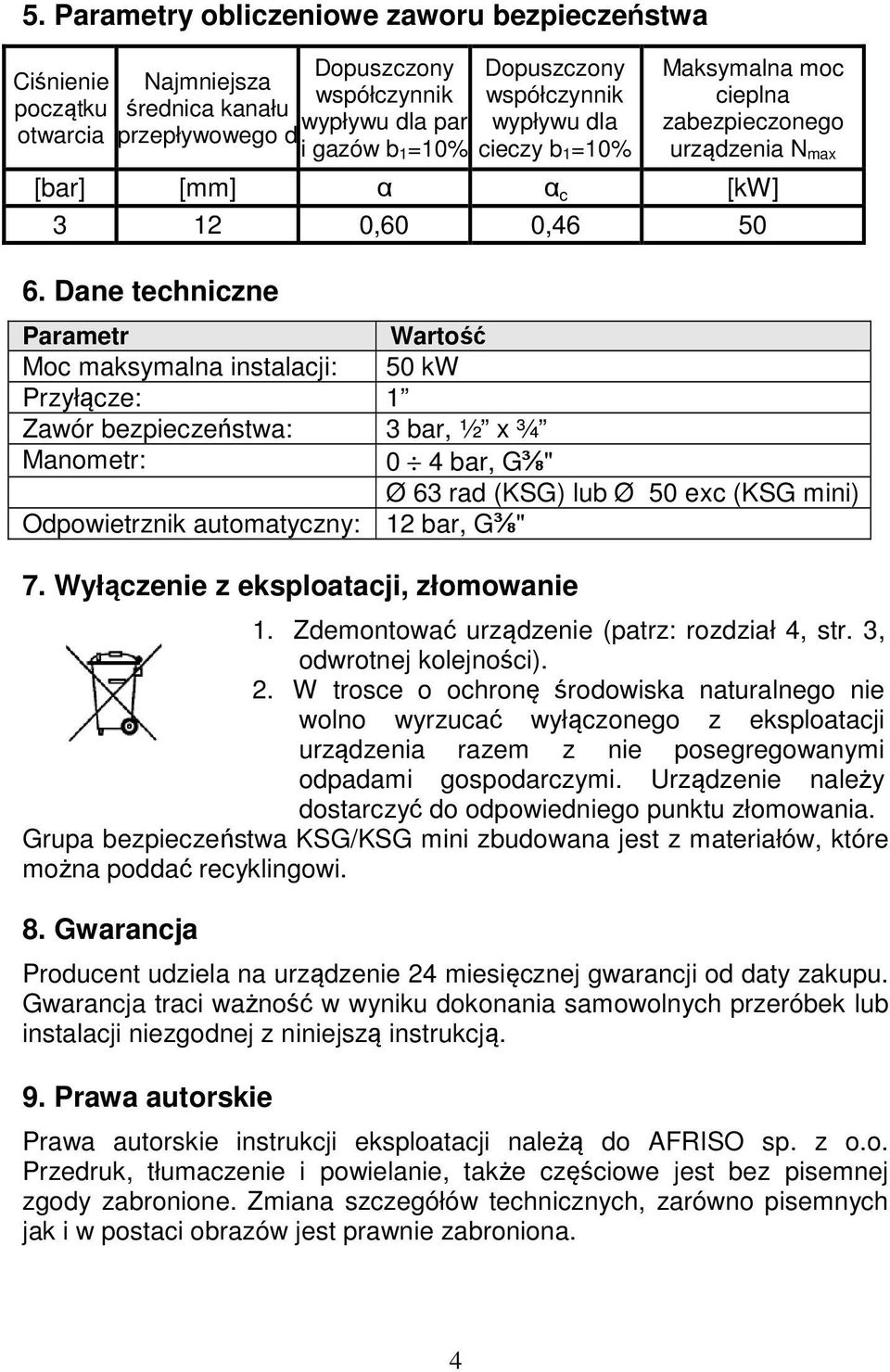

4 5. Parametry obliczeniowe zaworu bezpieczeństwa Ciśnienie początku otwarcia Najmniejsza średnica kanału przepływowego d Dopuszczony współczynnik wypływu dla par i gazów b 1=10% Dopuszczony współczynnik wypływu dla cieczy b 1=10% Maksymalna moc cieplna zabezpieczonego urządzenia N max [bar] [mm] α α c [kw] ,60 0, Dane techniczne Parametr Wartość Moc maksymalna instalacji: 50 kw Przyłącze: 1 Zawór bezpieczeństwa: 3 bar, ½ x ¾ Manometr: 0 4 bar, G⅜" Ø 63 rad (KSG) lub Ø 50 exc (KSG mini) Odpowietrznik automatyczny: 12 bar, G⅜" 7. Wyłączenie z eksploatacji, złomowanie 1. Zdemontować urządzenie (patrz: rozdział 4, str. 3, odwrotnej kolejności). 2. W trosce o ochronę środowiska naturalnego nie wolno wyrzucać wyłączonego z eksploatacji urządzenia razem z nie posegregowanymi odpadami gospodarczymi. Urządzenie należy dostarczyć do odpowiedniego punktu złomowania. Grupa bezpieczeństwa KSG/KSG mini zbudowana jest z materiałów, które można poddać recyklingowi. 8. Gwarancja Producent udziela na urządzenie 24 miesięcznej gwarancji od daty zakupu. Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej z niniejszą instrukcją. 9. Prawa autorskie Prawa autorskie instrukcji eksploatacji należą do AFRISO sp. z o.o. Przedruk, tłumaczenie i powielanie, także częściowe jest bez pisemnej zgody zabronione. Zmiana szczegółów technicznych, zarówno pisemnych jak i w postaci obrazów jest prawnie zabroniona. 4

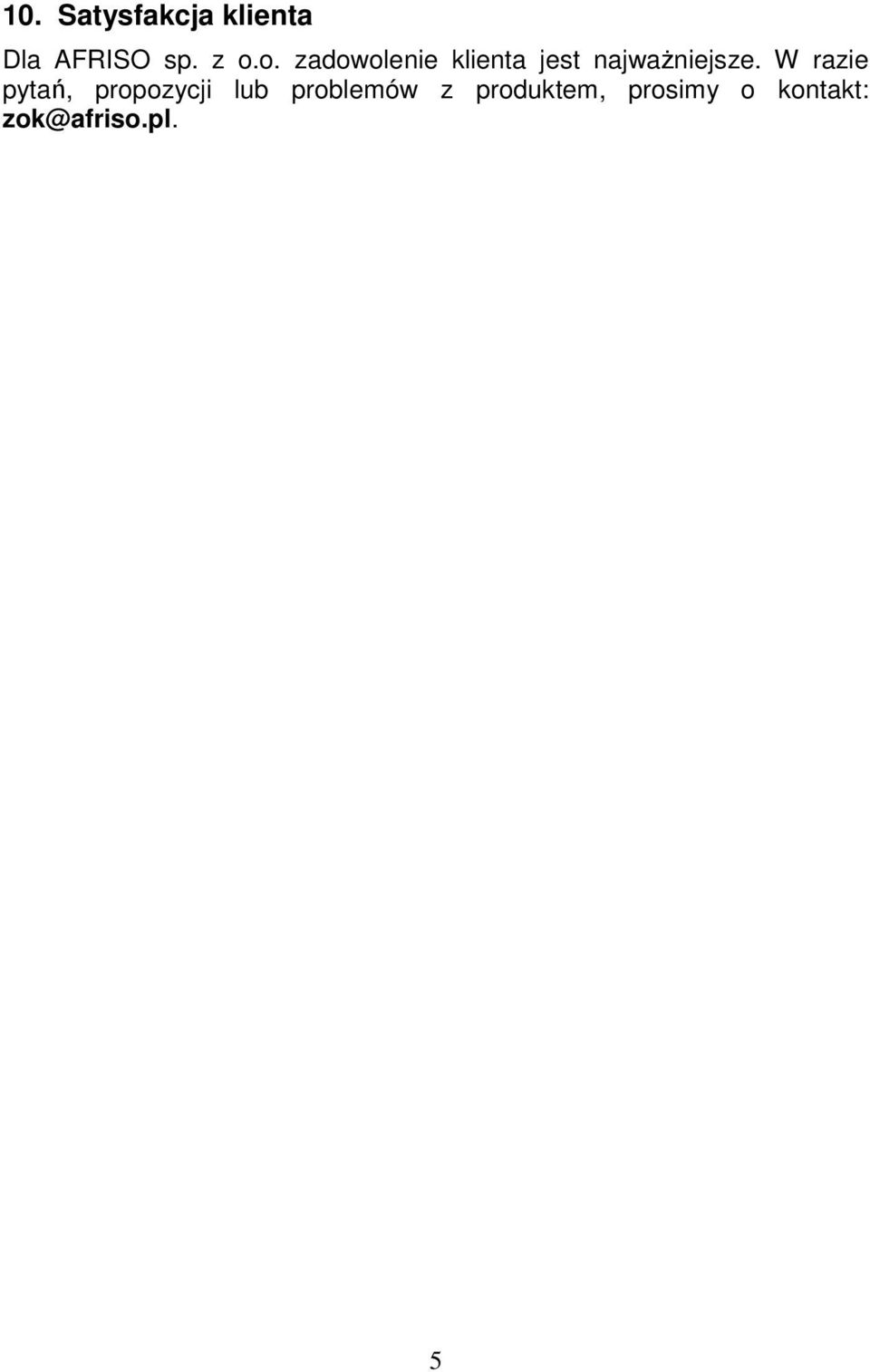

5 10. Satysfakcja klienta Dla AFRISO sp. z o.o. zadowolenie klienta jest najważniejsze. W razie pytań, propozycji lub problemów z produktem, prosimy o kontakt: zok@afriso.pl. 5
