Czteropompowy zestaw do podnoszenia ciśnienia ZKA35/3-6/4

Transkrypt

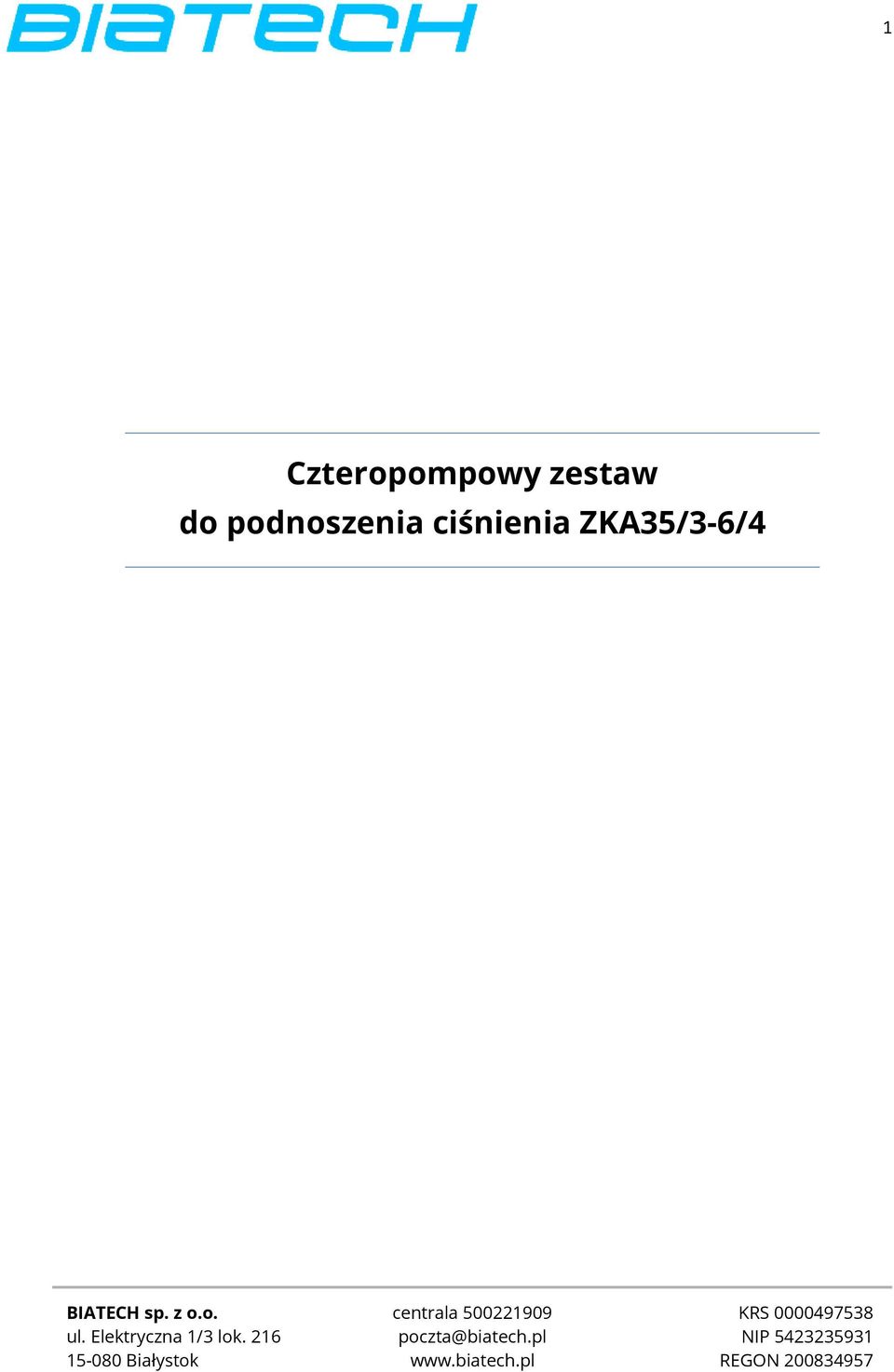

1 1 Czteropompowy zestaw do podnoszenia ciśnienia ZKA35/3-6/4

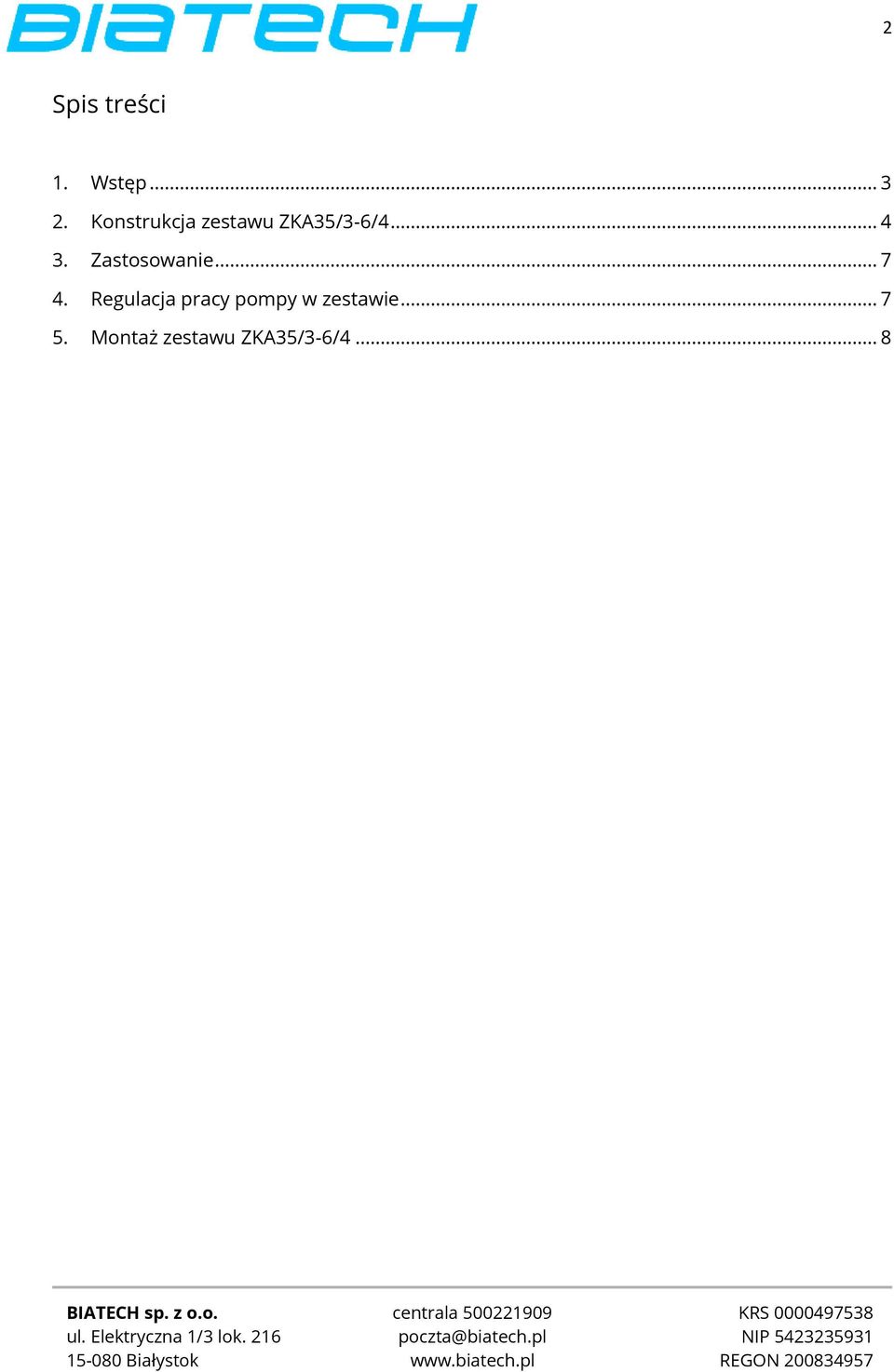

2 2 Spis treści 1. Wstęp Konstrukcja zestawu ZKA35/3-6/ Zastosowanie Regulacja pracy pompy w zestawie Montaż zestawu ZKA35/3-6/4... 8

3 3 1. Wstęp Zastosowanie Zestaw ZKA35/3-6/4 przeznaczony jest do podnoszenia ciśnienia i przenoszenia wydajności wody w najbardziej niekorzystne położenia hydrauliczne. Zastosowanie znajduje szczególnie w instalacjach przeciwpożarowych w doprowadzaniu wody do hydrantów wewnętrznych. Dodatkową funkcją zestawu jest również możliwość wykorzystania w instalacji sanitarnej w budynkach użyteczności publicznej, co gwarantuje poprawę parametrów pracy instalacji. Zestaw ZKA35/3-6/4 jest zestawem czteropompowym z wykorzystaniem poziomej pompy Aspri 35, pracującej w trybie wielostopniowym, z wbudowanym falownikiem. W skład zestawu wchodzi także zbiornik wyrównawczy stabilizujący ciśnienie wody. Zestaw ten jest w pełni zautomatyzowany i nie wymaga stałej obsługi, przy czym zapewnia dostawę wody przy stałym ciśnieniu w sposób nieprzerwany. Dodatkowo, poprzez zastosowanie układu sterowania celem zapewnienia odpowiednich parametrów zasilania, zmniejsza się zużycie energii elektrycznej co zapewnia również oszczędną gospodarkę wodną. Zestaw ZKA35/3-6/4 jest kompletny i gotowy do podłączenia, nie wymaga zastosowania dodatkowej armatury. Charakteryzuje się cichą pracą i małą wrażliwością na zawartość powietrza w wodzie. Nie wymaga konserwacji. Zestaw ZKA35/3-6/4 posiada certyfikat ISO 9001, "B", CE oraz Świadectwo Instytutu Higieny. Klucz oznaczenia zestawu Oznaczenie zestawu: ZKA35/3-6/4 ZKA seria zestawów do podnoszenia ciśnienia i wydajności z pompami poziomymi Aspri, wielostopniowymi; 35 wielkość pompy; 3-6 ilość stopni pracy pompy; 4 ilość pomp w zestawie. Dane techniczne Poniżej podane są podstawowe warunki techniczne charakteryzujące zestaw ZKA35/3-6/4: wydajność Q max= 39,6 m 3 /h; wysokość podnoszenia: H min= 15 m; H max= 73 m; do wody czystej o temperaturze do 45 C; minimalna średnica przyłącza i wodomierza DN80; wbudowany zbiornik przeponowy 24 dm 3 ; trzy zawory odcinające;

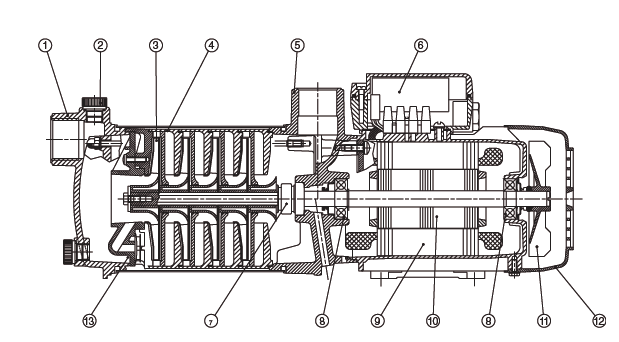

4 4 zasilanie napięciem trójfazowym; wyposażony w łącznik krzywkowy; umieszczony na podstawie ze stopami amortyzującymi. 2. Konstrukcja zestawu ZKA35/3-6/4 Wykonanie materiałowe Pompa: korpus i wirniki ze stali nierdzewnej AISI 304; wał ze stali nierdzewnej AISI 420; dyfuzory z norylu modyfikowanego włóknem szklanym; żeliwne przyłącza hydrauliczne; uszczelnienie mechaniczne z grafitu i ceramiki. Silnik: asynchroniczny, dwupolowy; korpus z aluminium L 2521; uzwojenie impregnowane żywicą epoksydową; stopień ochrony IP 44; klasa izolacji F. 1. króciec ssawny 2. wtyczka 3. złączka wirnika 4. dyfuzor 5. króciec tłoczny 6. kondensator 7. uszczelka 8. łożysko 9. stojan 10. wał silnika 11. wirnik 12. pokrywa wirnika 13. zawór

5 5 Wymiary pomp w zestawie: Wymiar Pompa A B C D E F G H I J K Aspri 35 3 N 221,1 187,3 1¼" 147 1¼" 281, , ,5/18,2 Aspri 35 4 N 246,6 211,8 1¼" 147 1¼" 281, , ,5/18,6 Aspri 35 5 N 271,1 236,3 1¼" 147 1¼" 281, , ,5/20,6 Aspri 35 6 N 295,6 260,8 1¼" 147 1¼" 281, , ,7 waga [kg] Funkcje falownika: sterowanie pracą zestawu; programowalny stały przepływ; zewnętrzny przetwornik ciśnienia; zabezpieczenie przed suchobiegiem; ograniczenie częstotliwości załączania i wyłączania pompy ochrona przed uderzeniami hydraulicznymi; kontrola zbyt dużego poboru wody; parametry pracy widoczne na wyświetlaczu; sygnalizacja alarmów przez diodę na wyświetlaczu z zapisem do pamięci urządzania; zewnętrzny port komunikacyjny; zabezpieczenie przed przegrzaniem. Funkcje zbiornika przeponowego: stabilizuje ciśnienie wody; zwiększa czynną objętość instalacji; zwiększa żywotność instalacji i pompy w zestawie; zapobiega uderzeniom hydraulicznym w instalacji.

6 6 Zestaw ZKA35/3-6/4 zamontowany jest na wspólnej ramie. Wymiary całego zestawu*: Parametr Zestaw A B C D E moc silnika pojedynczej pompy [kw] ZKA35/3/ ,8 ZKA35/4/ ,1 ZKA35/5/ ,5 ZKA35/6/ ,2 *wymiary zestawu są wartościami orientacyjnymi Po stronie ssawnej znajdują się: dwa zawory kulowe, kolektor ssawny, manometr. Po stronie tłocznej znajdują się: dwa zawory zwrotne, dwa przetworniki ciśnienia, dwa zawory kulowe, kolektor tłoczny, zbiornik przeponowy, manometr.

7 7 3. Zastosowanie Charakterystyka zestawu ZKA35/3-6/4 H [m] ,6 19, ,8 32,1 37,2 39,6 Q [m 3 /h] 4. Regulacja pracy pompy w zestawie Przetwornica ciśnienia SPEEDRIVE Przetwornica SPEEDRIVE przeznaczona jest do regulacji prędkości obrotowej silników służących do napędu pomp. Jest montowana na silniku pompy za pomocą specjalnego adaptera. Utrzymuje stałe ciśnienie, niezależnie od zużycia wody, dzięki regulatorowi PI. Utrzymanie stałego ciśnienia może znacznie ograniczyć zużycie energii elektrycznej. Chłodzenie przetwornicy odbywa się z wykorzystaniem chłodzenia wentylatorem silnika. Przetwornica redukuje skoki napięcia, pozwala na uniknięcie uderzeń prądowych oraz zwiększa żywotność pompy. Na silniku pomp Aspri N używana jest przetwornica ciśnienia SPEEDRIVE T2.

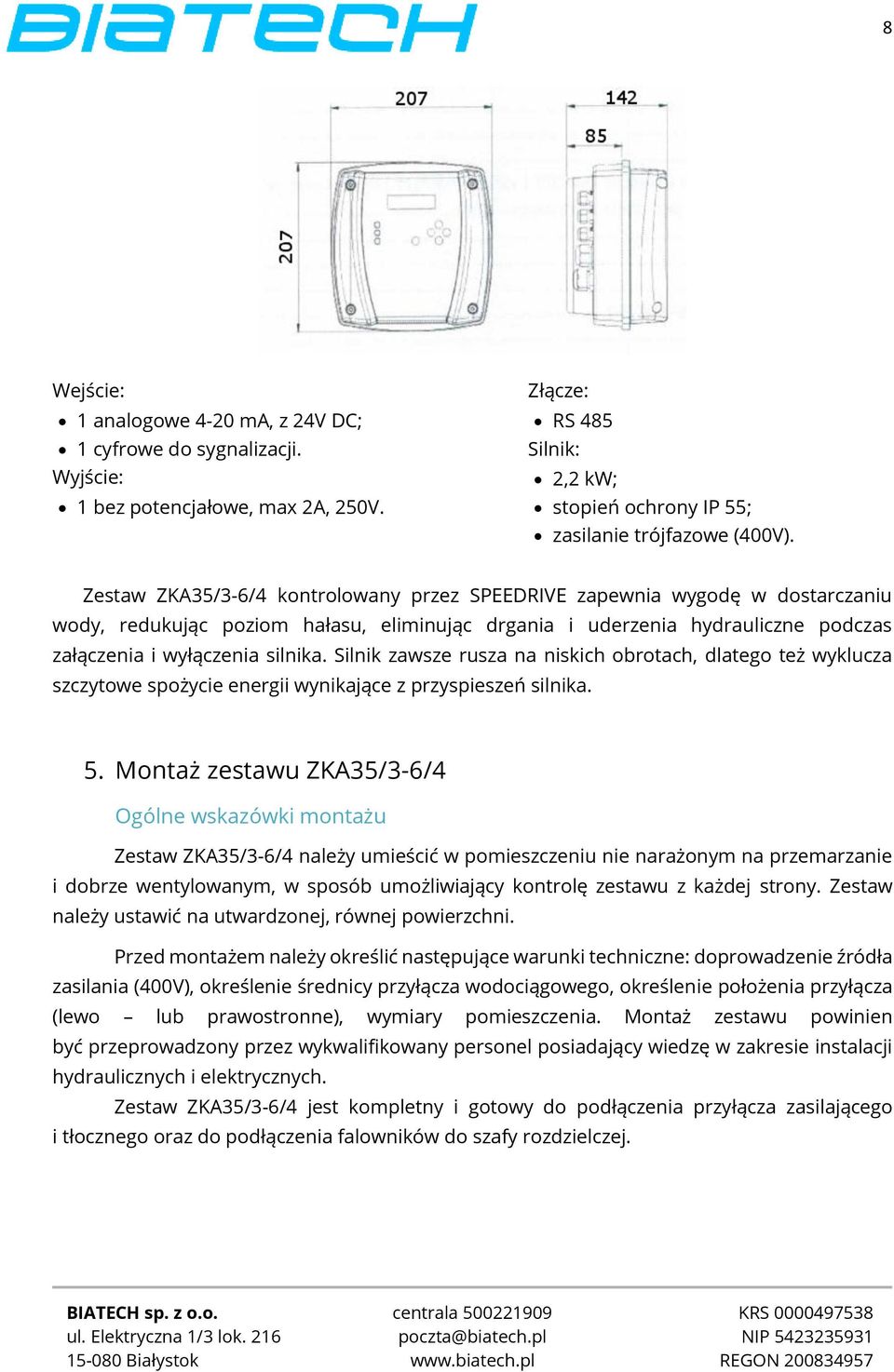

8 8 Wejście: 1 analogowe 4-20 ma, z 24V DC; 1 cyfrowe do sygnalizacji. Wyjście: 1 bez potencjałowe, max 2A, 250V. Złącze: RS 485 Silnik: 2,2 kw; stopień ochrony IP 55; zasilanie trójfazowe (400V). Zestaw ZKA35/3-6/4 kontrolowany przez SPEEDRIVE zapewnia wygodę w dostarczaniu wody, redukując poziom hałasu, eliminując drgania i uderzenia hydrauliczne podczas załączenia i wyłączenia silnika. Silnik zawsze rusza na niskich obrotach, dlatego też wyklucza szczytowe spożycie energii wynikające z przyspieszeń silnika. 5. Montaż zestawu ZKA35/3-6/4 Ogólne wskazówki montażu Zestaw ZKA35/3-6/4 należy umieścić w pomieszczeniu nie narażonym na przemarzanie i dobrze wentylowanym, w sposób umożliwiający kontrolę zestawu z każdej strony. Zestaw należy ustawić na utwardzonej, równej powierzchni. Przed montażem należy określić następujące warunki techniczne: doprowadzenie źródła zasilania (400V), określenie średnicy przyłącza wodociągowego, określenie położenia przyłącza (lewo lub prawostronne), wymiary pomieszczenia. Montaż zestawu powinien być przeprowadzony przez wykwalifikowany personel posiadający wiedzę w zakresie instalacji hydraulicznych i elektrycznych. Zestaw ZKA35/3-6/4 jest kompletny i gotowy do podłączenia przyłącza zasilającego i tłocznego oraz do podłączenia falowników do szafy rozdzielczej.
