ProRacing Chip Box Digital CS2. Certyfikat IPC: 7711/21, IEC:

Transkrypt

1 ProRacing Chip Box Digital CS2 Certyfikat IPC: 7711/21, IEC:

2 Spis treści. 1. ProRacing Chip Box Digital CS Zawartość zestawu Zasada działania Pro Power Increase Wzrost Mocy Pro Driving Safety Bezpieczeństwo jazdy Użyteczność produktu Pierwsze kroki instalacji Sposób montażu Przykłady lokalizacji czujników Montaż urządzenia Regulacja Spełniamy światowe normy IPC ProRacing na Świecie Dział Obsługi Klienta

3 1. ProRacing Chip Box Digital CS2. ProRacing Chip Box Digital CS2 to urządzenie cyfrowe podłączane w komorze silnika. Urządzenie zaprogramowane jest do pracy z silnikami benzynowymi (także z instalacjami LPG) oraz diesla. Wyposażone w dodatkowy system samodzielnej regulacji śrubę regulacyjną. W zestawie dedykowane przewody z wtyczkami Plug&Play. Przygotuj się na: Wzrost mocy do 25 % Wzrost momentu obrotowego do 25 % Zużycie paliwa bez zmian. 2. Zawartość zestawu. ProRacing Chip Box Digital CS2 Przewód z dedykowanymi wtyczkami, Instrukcja montażu i użytkowania, Karta gwarancyjna. 3

4 3. Zasada działania. Urządzenie jest przygotowane do montażu w komorze silnika. W zależności od marki i modelu auta, urządzenie podłączane jest pod czujnik ciśnienia map/maf, przepływomierz bądź samodzielny czujnik na kolektorze ssącym bądź rurze dolotowej powietrza. W efekcie modyfikujemy dane przesyłane pomiędzy komputerem sterującym (ECU) a odpowiednim czujnikiem, dotyczące m.in. wtrysku paliwa, ilości paliwa, ciśnienia doładowania w autach z turbo doładowaniem, temperatury podawanego powietrza, prędkości obrotowej silnika, położenia przepustnicy, wydłużenia czasu otwarcia wtryskiwaczy. 4. Pro Power Increase Wzrost Mocy. 1. Wzrost mocy oraz prędkości maksymalnej auta. 2. Wzrost momentu obrotowego, gwarantującego: lepszą dynamikę jazdy, stabilną i elastyczną pracę silnika, dużo lepsze przyspieszenie spowodowane szybszą reakcją na pedał gazu. 3. Łatwiejszy rozruch silnika także w warunkach zimowych. 4. Zmniejszenie turbo dziury w autach turbo-doładowanych. 5. Płynne przyspieszanie już od niskich obrotów silnika. 5. Pro Driving Safety Bezpieczeństwo jazdy. 1. Wzrost dynamiki jazdy. 2. Łatwiejszy i bezpieczniejszy manewr wyprzedzania. 3. Polepszenie komfortu jazdy. Urządzenie poprawia i polepsza dynamikę jazdy. Tym samym usprawnia pracę silnika i zwiększa bezpieczeństwo na drodze. Po podłączeniu urządzenia znacznie wzrasta moment obrotowy. Samochód staje się bardziej dynamiczny, lepiej reaguje na pedał gazu. Ma to ogromne znaczenie np. przy wyprzedzaniu. Dzięki łatwiejszemu wyprzedzaniu dbamy o bezpieczeństwo swoje oraz pasażerów. Manewr wyprzedzania będzie łatwiejszy i przede wszystkim bezpieczniejszy, kiedy będziemy pewni mocy swojego samochodu. 4

5 6. Użyteczność produktu. Bezpieczeństwo zachowania gwarancji auta. Urządzenie można stosować w autach na gwarancji, ponieważ w sterowaniu komputera (ECU) żadne parametry nie są trwale zmieniane. Po odłączeniu urządzenia, ECU wraca do parametrów fabrycznych, a więc modyfikacja jest nie do wykrycia przez serwis podczas przeglądu technicznego. Łatwy montaż Plug&Play. Urządzenie przeznaczone jest do samodzielnego montażu. W zestawie znajduje się szczegółowa instrukcja montażu oraz dedykowane przewody z oryginalnymi wtyczkami producenta. + - System dodatkowej regulacji śruba regulacyjna. Zezwala na dokonanie modyfikacji oprogramowania ułatwia dopasowanie urządzenia do potrzeb silnika, zmniejszenie lub zwiększenie mocy urządzenia. Funkcja ochrony silnika. Zapewnia pracę urządzenia w bezpiecznym zakresie obrotów silnika. Wzrost mocy jest zawsze utrzymywany w zakresie tolerancji obrotów silnika. Funkcja ta przeciwdziała przegrzaniu się silnika przy dużym obciążeniu bardzo dynamicznej jeździe. Szybki efekt. Moc w samochodzie podnoszona jest dzięki elektronice, zatem nie ma konieczności ingerowania w mechaniczne części silnika ani podzespołów, a efekt jest odczuwalny niemalże natychmiast. Trwałość i niezawodność. Urządzenie tworzone jest w technologii SMD, układ elektroniczny zamknięty jest w dobrze izolującą temperaturę obudowę z wytrzymałego tworzywa sztucznego. Przewody w żaroodpornych peszlach wyposażone są w wodoszczelne wtyczki zapewniające trwałość i niezawodność połączenia. 5

6 7. Pierwsze kroki instalacji. Krok 1. Zanim zainstalujesz Chip Box, najpierw poczekaj, aż silnik ostygnie. W przeciwnym razie istnieje ryzyko poparzenia. Krok 2. Otwórz maskę pojazdu, zamknij i zablokuj drzwi. W przypadku pojazdów wyposażonych w system bez kluczykowy, należy umieścić kluczyk poza zasięgiem odbioru radiowego pojazdu (w odległości minimum 10 metrów). Krok 3. Po zamknięciu pojazdu odczekaj kolejne 10 minut. Dzięki temu będziesz miał pewność, że nie ma napięcia w instalacji w komorze silnika i że przepływ sygnałów w silniku ustał. Krok 4. Nie potrzebujesz specjalnych narzędzi do przeprowadzenia instalacji. Jednak prosty obcinak do drutu jest przydatny do usuwania nadmiaru materiału z opaski montażowej po zakończeniu instalacji. Krok 5. W dalszej części instrukcji wyjaśnimy, jak zainstalować Chip Box na przykładzie typowych silników. Jeśli Twój silnik ma inną konstrukcję, a poszczególne części silnika są rozmieszczone w przedziale silnikowym inaczej, nic się nie przejmuj. Części, które są istotne dla montażu Chip Box a są w dużej mierze takie same. 8. Sposób montażu. Chip montujemy we właściwy czujnik w komorze silnika. W zależności od modelu samochodu, czujnik może występować samodzielnie, lub może być wbudowany w inne urządzenie pełniące podobną funkcję. Rodzaj czujnika i jego lokalizacja wskazane będą w instrukcji szczegółowej, która dołączona jest do zestawu. W zależności od Twojego modelu samochodu mogą to być: 1. Osobny czujnik temperatury powietrza (IAT - Intake Air Temperature sensor). Odchodzą od niego zawsze tylko dwa przewody, umiejscowiony jest na rurze dolotowej do filtra powietrza, na obudowie filtra powietrza bądź na kolektorze dolotowym. (Rysunek poniżej pokazuje samodzielne czujniki z 2 pinami). 6

7 IAT - intake air temperature sensor] Jeśli w aucie nie ma samodzielnego czujnika, to najprawdopodobniej wbudowany jest on w przepływomierz (MAF) bądź czujnik ciśnienia (MAP). 2. Czujnik wbudowany w przepływomierz MAF (Mass Air Flow sensor). Około 60% samochodów posiada czujnik wbudowany w przepływomierz. Jeżeli w przepływomierzu jest 5,6 lub 7 przewodów to w nim odnajdziemy czujnik, pod który podłączamy Chip Box a. (Rysunek poniżej przedstawia typowy przepływomierz (MAF) i gniazdo wtyczki). MAF - mass air flow sensor] 3. Jeśli w aucie nie ma samodzielnego czujnika na 2 przewody, a przepływomierz ma tylko 3 lub 4 przewody oznacza to, że czujnik temperatury zasysanego powietrza znajduje się w czujniku MAP (Manifold Absolute Pressure sensor). 7

8 Zdarza się, że wtyczka w przepływomierzu jest na 5 pinów ale odchodzą z niej tylko 4 przewody - wtedy należy szukać czujnika ciśnienia (MAP - Manifold Absolute Pressure sensor). Czujnik ten znajduje się na kolektorze ssącym. (Rysunek poniżej przedstawia typowy czujnik ciśnienia bezwzględnego (MAP) i gniazdo wtyczki). MAP- manifold absolute pressure sensor] 9. Przykłady lokalizacji czujników. MAF Volkswagen Passat CC (2014) 8

9 MAF Volkswagen Tiguan (2016) MAF/MAP Dodge RAM 2500 SLT (2015) 9

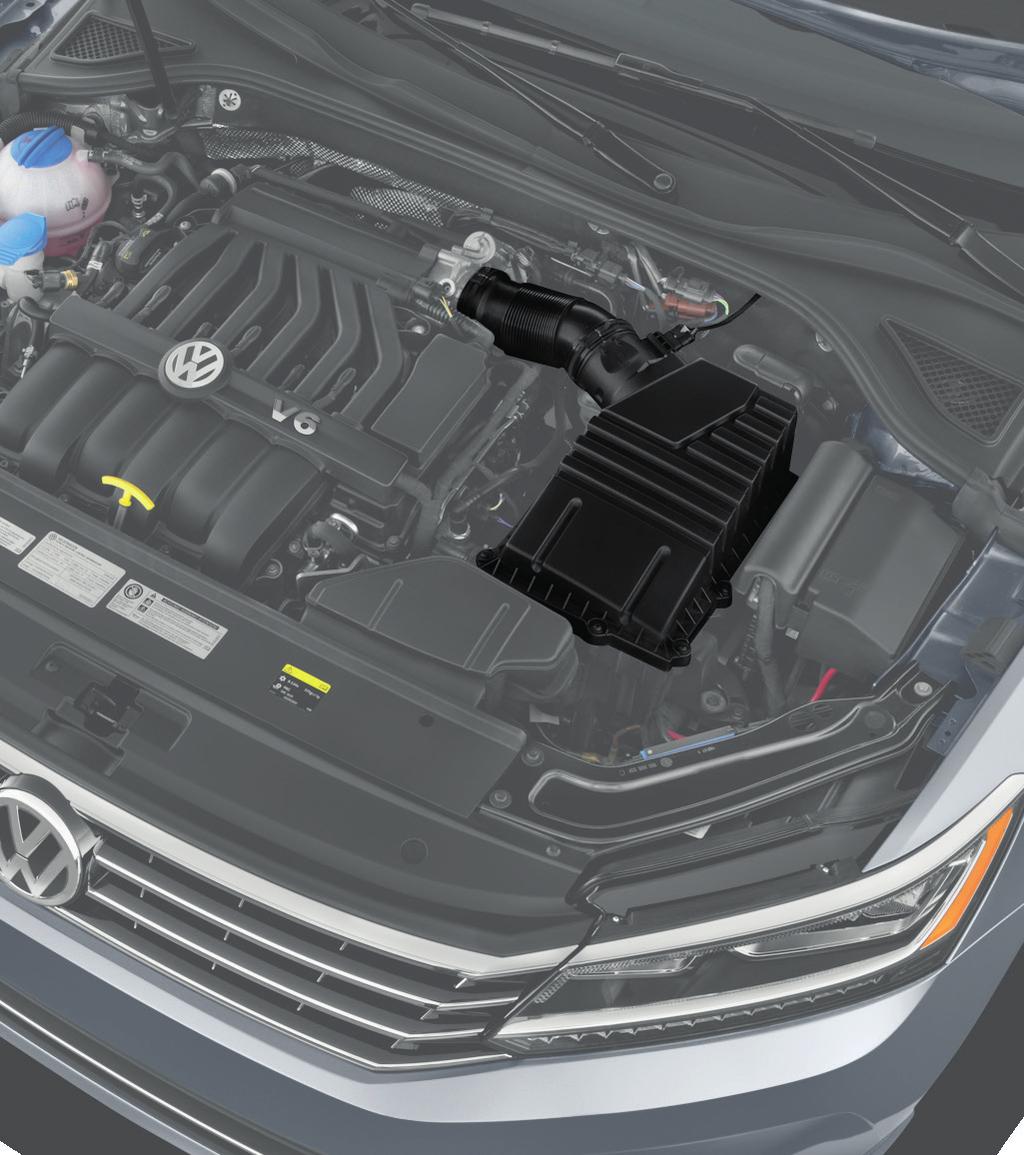

10 IAT Jeep Wrangler 4x4 (2011) MAF Volkswagen Passat (2017) 10

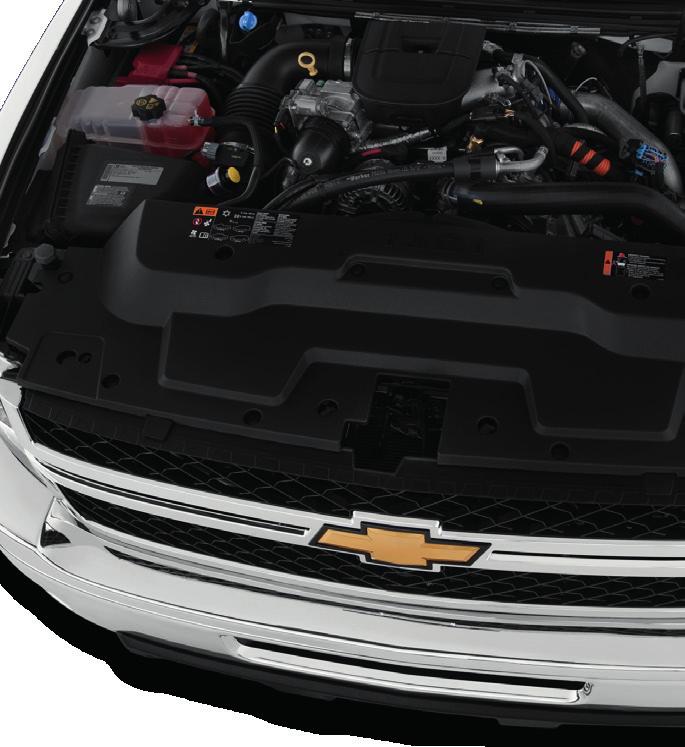

11 MAP Chevrolet Silverado 3500 LTZ (2012) MAF Volkswagen Tiguan (2016) 11

12 10. Montaż urządzenia. Urządzenie jest przygotowane do montażu w komorze silnika, w odpowiedni czujnik wskazany na instrukcji szczegółowej dołączonej do zestawu. W efekcie modyfikujemy dane przesyłane pomiędzy komputerem sterującym (ECU) a czujnikiem, dotyczące m.in. wtrysku paliwa, ilości paliwa, ciśnienia doładowania w autach z turbo doładowaniem, temperatury podawanego powietrza, prędkości obrotowej silnika, położenia przepustnicy, wydłużenia czasu otwarcia wtryskiwaczy. 1 Krok 1. Sprawdź czy samochód jest wyłączony a wszystkie elementy elektryczne są w pozycji OFF. Kluczyk w stacyjce powinien być w pozycji OFF, żadne urządzenie takie jak: nawigacja, radio samochodowe, klimatyzacja, oświetlenie wewnętrzne itp. nie powinno być włączone. Jeżeli auto nie jest uruchamiane za pomocą kluczyka, wyłączamy zasilanie przyciskiem START/STOP bądź wyjmujemy kartę. Krok 2. Po zdjęciu pokrywy komory silnika, zlokalizuj wskazany czujnik. Jego lokalizacja przedstawiona jest na dołączonej do zestawu szczegółowej instrukcji. Zauważ! Lokalizacja może być odmienna w różnych modelach samochodów. 2 12

13 Krok 3. Odepnij wtyczkę z czujnika. Na wtyczce znajdują się zatrzaski lub metalowe zapięcia. Należy je rozpiąć przed wyciągnięciem wtyczki z gniazda. Próba wyciągnięcia wtyczki bez wcześniejszego rozpięcia, może skutkować jej trwałym uszkodzeniem. 3 Krok 4. Podłącz żeńską wtyczkę do wolnego gniazda czujnika. Należy zwrócić uwagę aby podczas wpinania powstało charakterystyczne kliknięcie zapinanego zatrzasku. Zagwarantuje to nam pewność połączenia. 4 Krok 5. Połącz męską wtyczkę z uprzednio wypiętą z czujnika wtyczką żeńską, następnie podłącz przewód do Chip Box a CS2. Przymocuj Chip Box a w bezpiecznym miejscu, z dala od gorącego silnika. Po prawidłowym montażu możesz uruchomić silnik i rozpocząć jazdę. 5 13

14 11. Regulacja. Otrzymują Państwo urządzenie już zaprogramowane do swojego samochodu. Chip Boxa nie należy regulować od razu po podłączeniu! Po zamontowaniu urządzenia należy przejechać około 100 km (niekoniecznie w jednym dystansie). Silnik musi co najmniej raz nagrzać się oraz ostygnąć, tak żeby ECU w samochodzie w pełni odczytało parametry, które zmienia Chip Box. Najczęściej nie ma potrzeby dokonywania dodatkowej regulacji urządzenia. Dodatkowej regulacji za pomocą śruby regulacyjnej dokonujemy jedynie w sytuacji, kiedy: na desce rozdzielczej pojawi się kontrolka od świec żarowych lub kontrolka silnika CHECK ENGINE, silnik pracuje nierówno lub przechodzi w tryb awaryjny; jeżeli po pokonaniu dystansu ok. 100 km uznamy, że chcemy zwiększyć przyrost mocy. Pamiętaj! Metoda regulacji jest uzależniona od sposobu montażu urządzenia i jest różna w zależności od modelu auta. Szczegółowy opis regulacji znajdą Państwo w dodatkowej instrukcji dołączonej do zestawu. W razie pytań skontaktuj się ze swoim sprzedawcą lub naszą pomocą techniczną. Pomoc techniczna: (+48) service@proracing24.com 14
