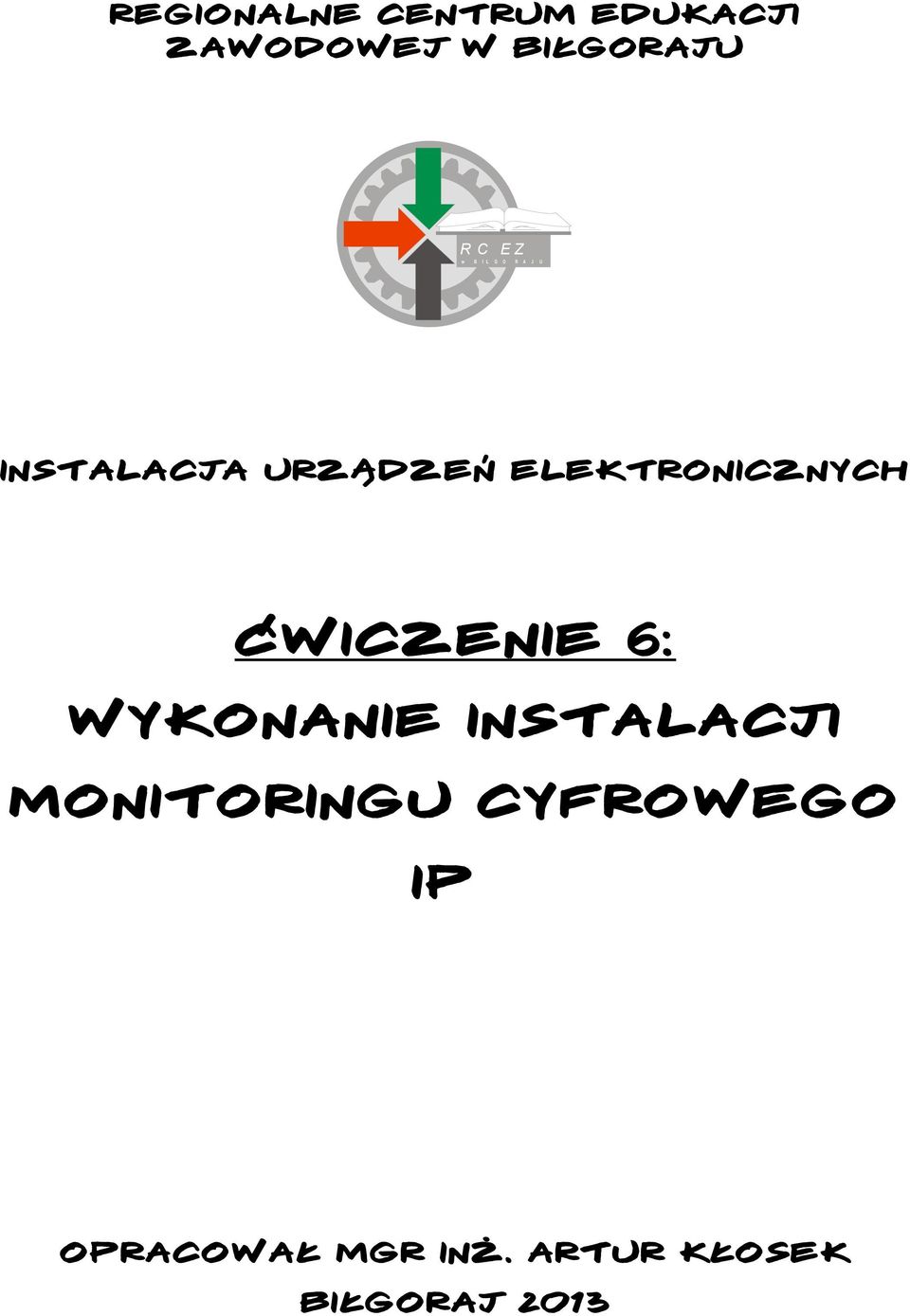

1 REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU R C E Z w B I Ł G O R A J U INSTALACJA URZĄDZEŃ ELEKTRONICZNYCH Ćwiczenie 6: WYKONANIE INSTALACJI monitoringu cyfrowego IP Opracował mgr inż. Artur Kłosek Biłgoraj 2013

2

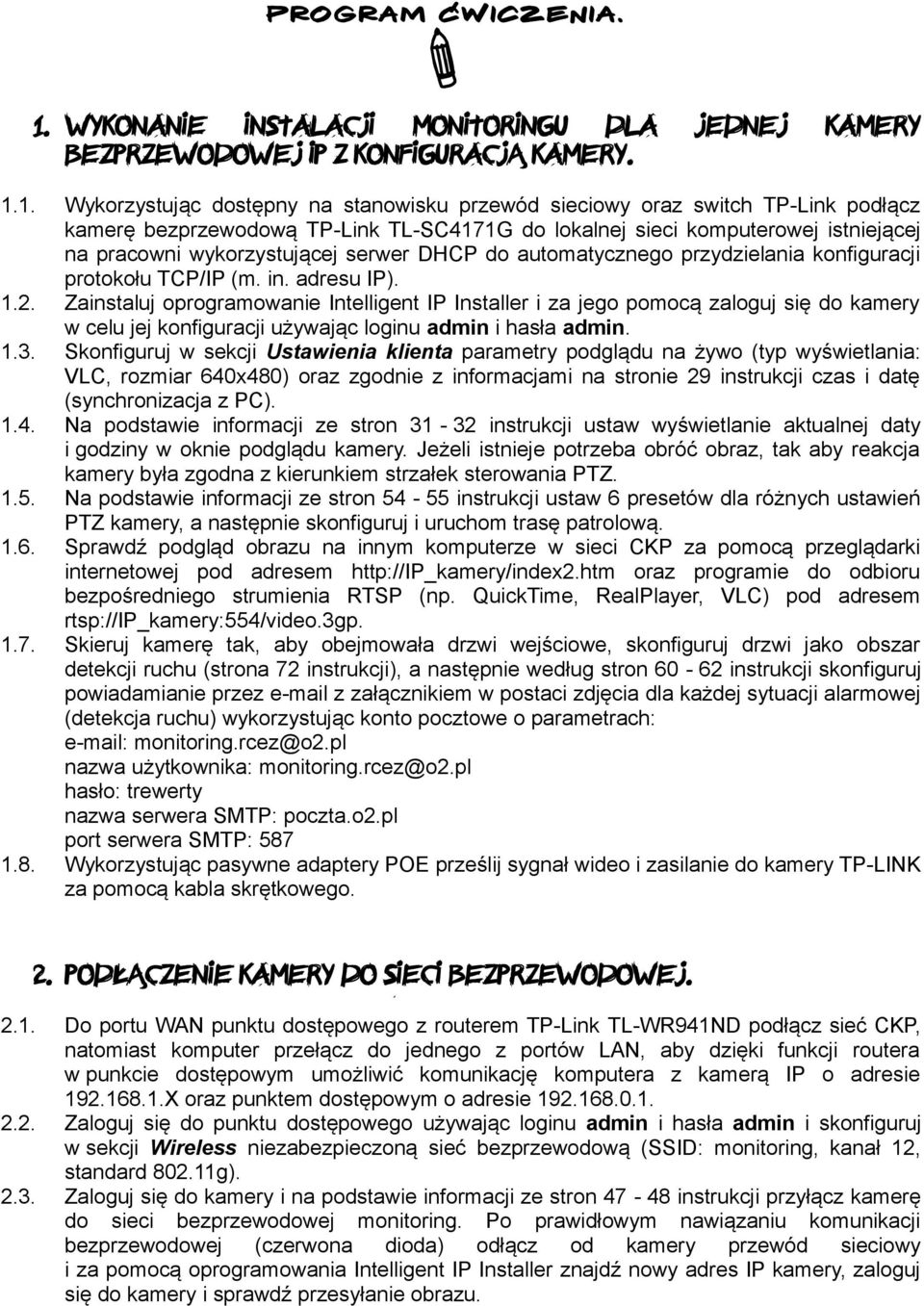

3 Program ćwiczenia. U 1. Wykonanie instalacji monitoringu dla jednej kamery bezprzewodowej IP z konfiguracją kamery Wykorzystując dostępny na stanowisku przewód sieciowy oraz switch TP-Link podłącz kamerę bezprzewodową TP-Link TL-SC4171G do lokalnej sieci komputerowej istniejącej na pracowni wykorzystującej serwer DHCP do automatycznego przydzielania konfiguracji protokołu TCP/IP (m. in. adresu IP) Zainstaluj oprogramowanie Intelligent IP Installer i za jego pomocą zaloguj się do kamery w celu jej konfiguracji używając loginu admin i hasła admin Skonfiguruj w sekcji Ustawienia klienta parametry podglądu na żywo (typ wyświetlania: VLC, rozmiar 640x480) oraz zgodnie z informacjami na stronie 29 instrukcji czas i datę (synchronizacja z PC) Na podstawie informacji ze stron instrukcji ustaw wyświetlanie aktualnej daty i godziny w oknie podglądu kamery. Jeżeli istnieje potrzeba obróć obraz, tak aby reakcja kamery była zgodna z kierunkiem strzałek sterowania PTZ Na podstawie informacji ze stron instrukcji ustaw 6 presetów dla różnych ustawień PTZ kamery, a następnie skonfiguruj i uruchom trasę patrolową Sprawdź podgląd obrazu na innym komputerze w sieci CKP za pomocą przeglądarki internetowej pod adresem oraz programie do odbioru bezpośredniego strumienia RTSP (np. QuickTime, RealPlayer, VLC) pod adresem rtsp://ip_kamery:554/video.3gp Skieruj kamerę tak, aby obejmowała drzwi wejściowe, skonfiguruj drzwi jako obszar detekcji ruchu (strona 72 instrukcji), a następnie według stron instrukcji skonfiguruj powiadamianie przez z załącznikiem w postaci zdjęcia dla każdej sytuacji alarmowej (detekcja ruchu) wykorzystując konto pocztowe o parametrach: monitoring.rcez@o2.pl nazwa użytkownika: monitoring.rcez@o2.pl hasło: trewerty nazwa serwera SMTP: poczta.o2.pl port serwera SMTP: Wykorzystując pasywne adaptery POE prześlij sygnał wideo i zasilanie do kamery TP-LINK za pomocą kabla skrętkowego. 2. Podłączenie kamery do sieci bezprzewodowej Do portu WAN punktu dostępowego z routerem TP-Link TL-WR941ND podłącz sieć CKP, natomiast komputer przełącz do jednego z portów LAN, aby dzięki funkcji routera w punkcie dostępowym umożliwić komunikację komputera z kamerą IP o adresie X oraz punktem dostępowym o adresie Zaloguj się do punktu dostępowego używając loginu admin i hasła admin i skonfiguruj w sekcji Wireless niezabezpieczoną sieć bezprzewodową (SSID: monitoring, kanał 12, standard g) Zaloguj się do kamery i na podstawie informacji ze stron instrukcji przyłącz kamerę do sieci bezprzewodowej monitoring. Po prawidłowym nawiązaniu komunikacji bezprzewodowej (czerwona dioda) odłącz od kamery przewód sieciowy i za pomocą oprogramowania Intelligent IP Installer znajdź nowy adres IP kamery, zaloguj się do kamery i sprawdź przesyłanie obrazu.

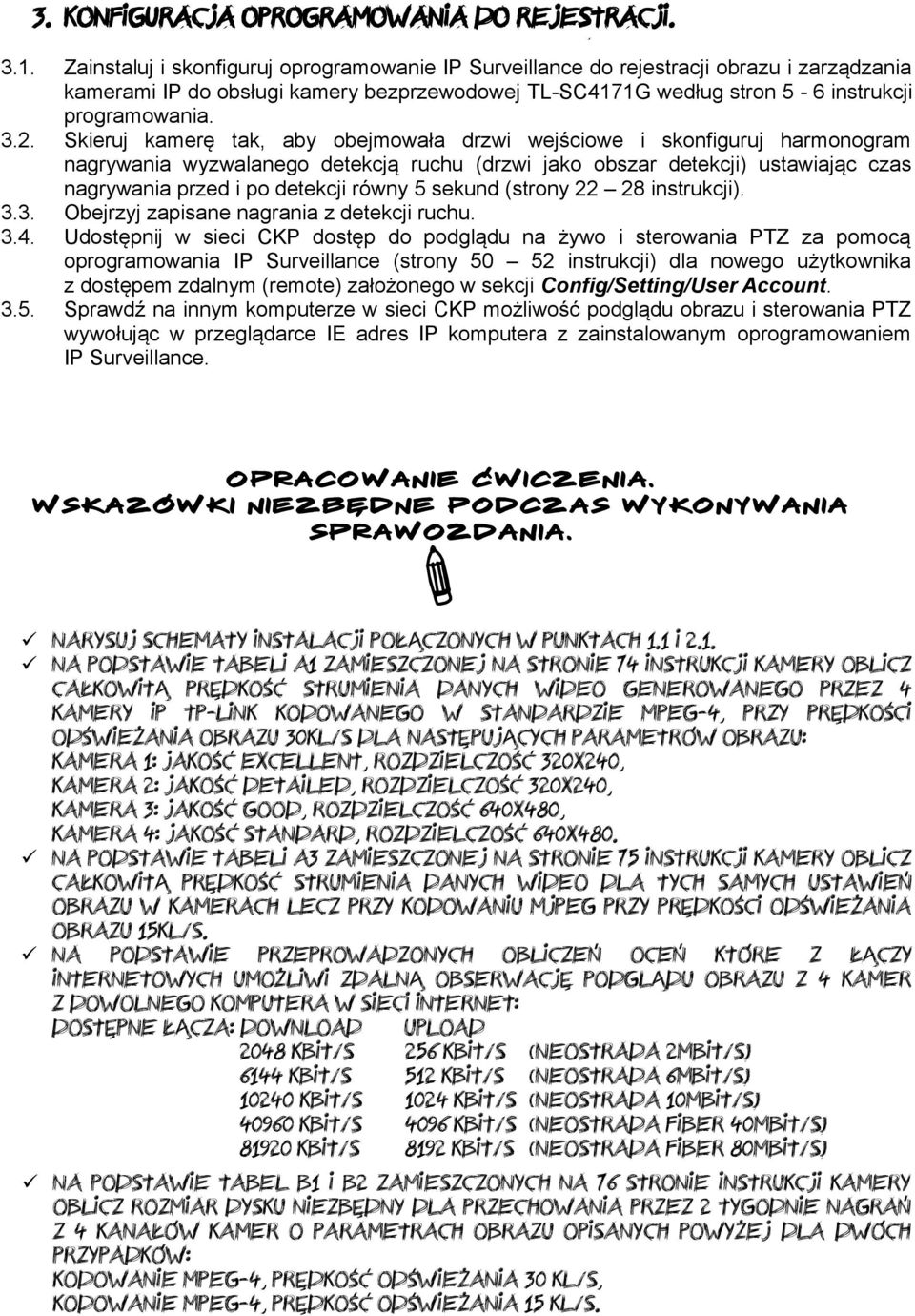

4 3. Konfiguracja oprogramowania do rejestracji Zainstaluj i skonfiguruj oprogramowanie IP Surveillance do rejestracji obrazu i zarządzania kamerami IP do obsługi kamery bezprzewodowej TL-SC4171G według stron 5-6 instrukcji programowania Skieruj kamerę tak, aby obejmowała drzwi wejściowe i skonfiguruj harmonogram nagrywania wyzwalanego detekcją ruchu (drzwi jako obszar detekcji) ustawiając czas nagrywania przed i po detekcji równy 5 sekund (strony instrukcji) Obejrzyj zapisane nagrania z detekcji ruchu Udostępnij w sieci CKP dostęp do podglądu na żywo i sterowania PTZ za pomocą oprogramowania IP Surveillance (strony instrukcji) dla nowego użytkownika z dostępem zdalnym (remote) założonego w sekcji Config/Setting/User Account Sprawdź na innym komputerze w sieci CKP możliwość podglądu obrazu i sterowania PTZ wywołując w przeglądarce IE adres IP komputera z zainstalowanym oprogramowaniem IP Surveillance. opracowanie ćwiczenia. wskazówki niezbędne podczas wykonywania sprawozdania. U Narysuj schematy instalacji połączonych w punktach 1.1 i 2.1. Na podstawie tabeli A1 zamieszczonej na stronie 74 instrukcji kamery oblicz całkowitą Prędkość strumienia danych wideo generowanego przez 4 kamery IP TP-LINK kodowanego w standardzie MPEG-4, przy prędkości odświeżania obrazu 30kl/s dla następujących parametrów obrazu: kamera 1: jakość excellent, rozdzielczość 320x240, kamera 2: jakość detailed, rozdzielczość 320x240, kamera 3: jakość good, rozdzielczość 640x480, kamera 4: jakość standard, rozdzielczość 640x480. Na podstawie tabeli A3 zamieszczonej na stronie 75 instrukcji kamery oblicz całkowitą Prędkość strumienia danych wideo dla tych samych ustawień obrazu w kamerach lecz przy kodowaniu MJPEG przy prędkości odświeżania obrazu 15kl/s. Na podstawie przeprowadzonych obliczeń oceń które z łączy internetowych umożliwi zdalną obserwację podglądu obrazu z 4 kamer z dowolnego komputera w sieci Internet: dostępne Łącza: download upload 2048 kbit/s 256 kbit/s (neostrada 2mbit/s) 6144 kbit/s 512 kbit/s (neostrada 6mbit/s) kbit/s 1024 kbit/s (neostrada 10mbit/s) kbit/s 4096 kbit/s (neostrada fiber 40mbit/s) kbit/s 8192 kbit/s (neostrada fiber 80mbit/s) Na podstawie tabel B1 i b2 zamieszczonych na 76 stronie instrukcji kamery oblicz rozmiar dysku niezbędny dla przechowania przez 2 tygodnie nagrań z 4 kanałów kamer o parametrach obrazu opisanych powyżej dla dwóch przypadków: kodowanie MPEG-4, prędkość odświeżania 30 kl/s, kodowanie MPEG-4, prędkość odświeżania 15 kl/s.

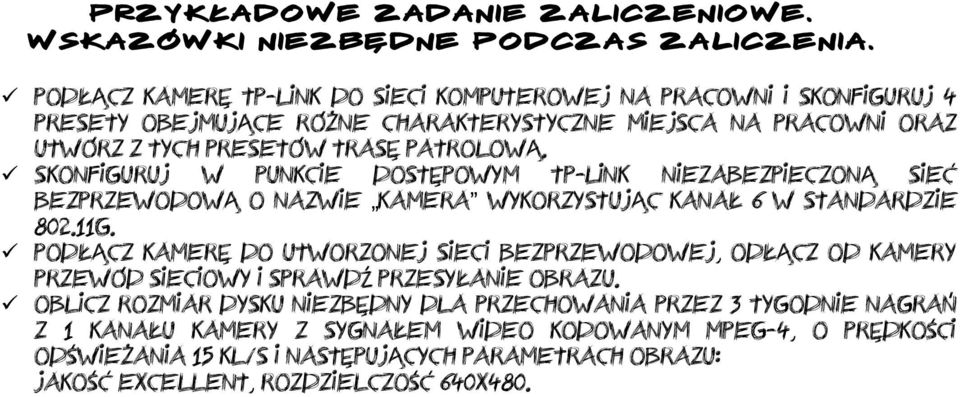

5 Przykładowe zadanie zaliczeniowe. wskazówki niezbędne podczas zaliczenia. Podłącz kamerę TP-Link do sieci komputerowej na pracowni i skonfiguruj 4 presety obejmujące różne charakterystyczne miejsca na pracowni oraz utwórz z tych presetów trasę patrolową. Skonfiguruj w punkcie dostępowym TP-LINK niezabezpieczoną sieć bezprzewodową o nazwie Kamera wykorzystując kanał 6 w standardzie g. Podłącz kamerę do utworzonej sieci bezprzewodowej, odłącz od kamery przewód sieciowy i sprawdź przesyłanie obrazu. oblicz rozmiar dysku niezbędny dla przechowania przez 3 tygodnie nagrań z 1 kanału kamery z sygnałem wideo kodowanym MPEG-4, o prędkości odświeżania 15 kl/s i następujących parametrach obrazu: jakość excellent, rozdzielczość 640x480.
