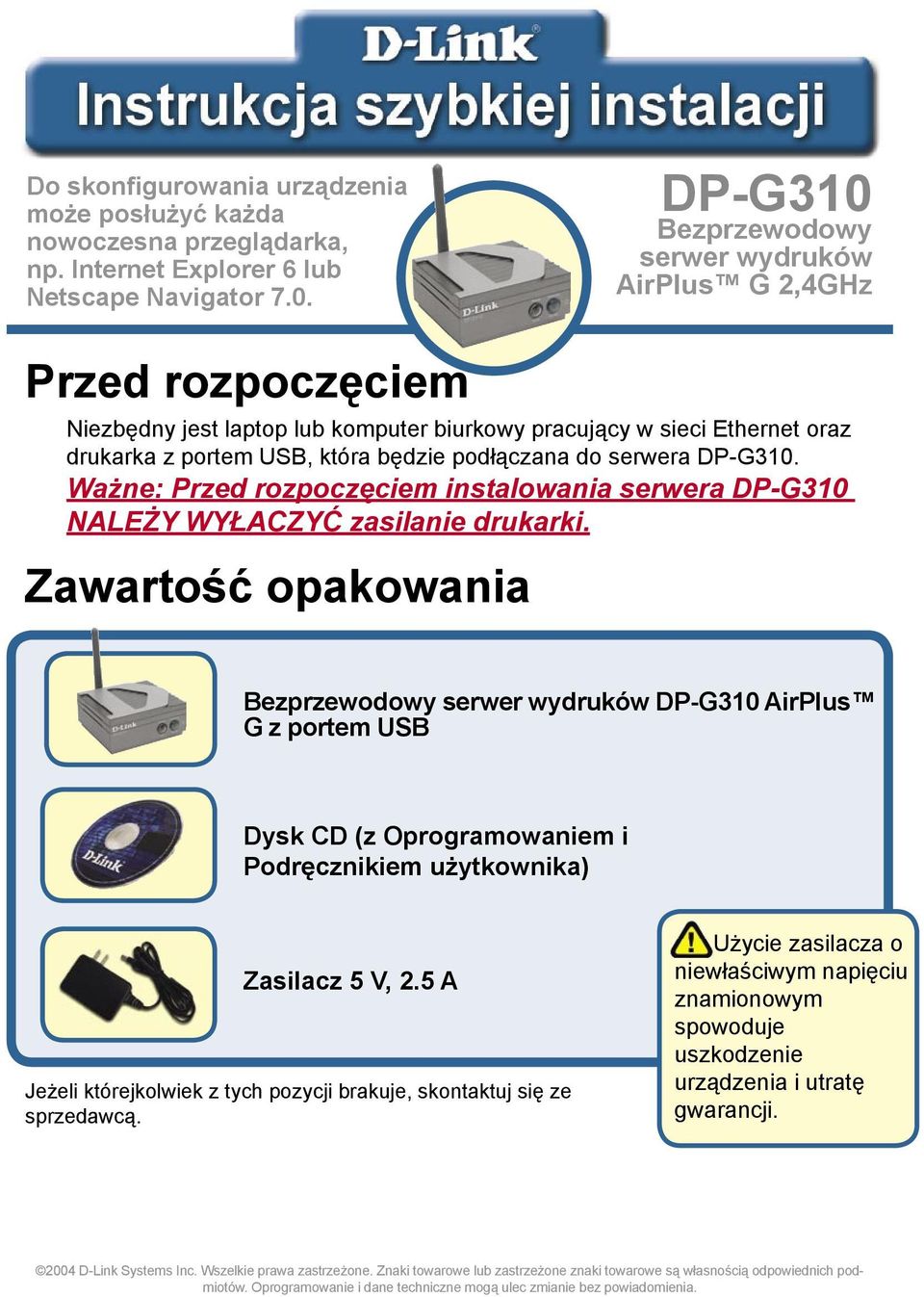

1 Do skonfigurowania urządzenia może posłużyć każda nowoczesna przeglądarka, np. Internet Explorer 6 lub Netscape Navigator 7.0. DP-G310 Bezprzewodowy serwer wydruków AirPlus G 2,4GHz Przed rozpoczęciem Niezbędny jest laptop lub komputer biurkowy pracujący w sieci Ethernet oraz drukarka z portem USB, która będzie podłączana do serwera DP-G310. Ważne: Przed rozpoczęciem instalowania serwera DP-G310 NALEŻY WYŁACZYĆ zasilanie drukarki. Zawartość opakowania Bezprzewodowy serwer wydruków DP-G310 AirPlus G z portem USB Dysk CD (z Oprogramowaniem i Podręcznikiem użytkownika) Zasilacz 5 V, 2.5 A Jeżeli którejkolwiek z tych pozycji brakuje, skontaktuj się ze sprzedawcą. Użycie zasilacza o niewłaściwym napięciu znamionowym spowoduje uszkodzenie urządzenia i utratę gwarancji D-Link Systems Inc. Wszelkie prawa zastrzeżone. Znaki towarowe lub zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. Oprogramowanie i dane techniczne mogą ulec zmianie bez powiadomienia. 1

serwera DP-G310. Ważne: Przed rozpoczęciem instalowania serwera DP-G310 NALEŻY WYŁACZYĆ zasilanie drukarki.

2 Podłączanie urządzenia DP-G310 do sieci Najpierw podłącz jeden koniec kabla bezpośredniego Ethernet kategorii 5 ze złączem RJ-45 do portu sieciowego (patrz niżej). Następnie podłącz drugi koniec kabla do portu LAN bramy lub przełącznika. Uwaga: Nie podłączaj kabla zasilającego do urządzenia DP-G310 przed wykonania tej czynności. Ostrzeżenie! Do portu USB serwera DP-G310 można podłączać tylko drukarkę USB. Nie należy podłączać do tego portu żadnych innych urządzeń USB, gdyż może to spowodować uszkodzenie serwera DP-G310 i utratę gwarancji. Następnie upewnij się, że zasilanie drukarki jest WYŁĄCZONE. Podłącz jeden koniec kabla USB do portu USB urządzenia DP-G310 (patrz niżej), a drugi koniec do portu USB drukarki. WŁĄCZ zasilanie drukarki Gniazdo zasilacza Port sieciowy Następnie podłącz jeden koniec kabla zasilacza do urządzenia DP-G310, a drugi do gniazda zasilania. Serwer DP-G310 włączy się i rozpocznie automatyczne testy startowe. W przypadku systemu Mac OS należy skorzystać z instrukcji w podręczniku w formacie PDF, który znajduje się na dysku CD. 2 Port USB

Do portu USB serwera DP-G310 można podłączać tylko drukarkę USB. Nie należy podłączać do tego portu żadnych innych urządzeń USB, gdyż może to spowodować uszkodzenie serwera DP-G310 i utratę gwarancji.

3 systemie Windows XP Więcej informacji na temat konfigurowania systemu operacyjnego Windows oraz internetowego interfejsu zarządzania można znaleźć w podręczniku na dysku CD. Serwer DP-G310 ma ustawiony fabrycznie domyślny adres IP Aby możliwe było łączenie się z drukarką przez sieć za pośrednictwem serwera DP- G310, musi on mieć te same ustawienia IP, co sieć. Adres IP może być ustawiony ręcznie albo automatycznie funkcją DHCP, BOOTP lub RARP. Aby uzyskać dostęp do internetowego interfejsu konfiguracji serwera wydruków, należy w jednym z komputerów PC ręcznie ustawić adres IP z takim samym adresem podsieci, jaki ma serwer wydruków. Naciśnij Start > kliknij prawym przyciskiem myszy Moje miejsca sieciowe > wybierz Właściwości > kliknij dwukrotnie Połączenie lokalne związane z kartą sieciową. Kliknij Protokół internetowy (TCP/IP) Kliknij Właściwości Wprowadź statyczny adres IP z tego samego zakresu, co adres serwera wydruków. Wybierz Użyj następującego adresu IP. Adres IP: Maska podsieci: Kliknij OK 3

Adres IP może być ustawiony ręcznie albo automatycznie funkcją DHCP, BOOTP lub RARP.

4 *Uwaga: Proszę zauważyć, że jeśli serwer wydruku zostanie podłączony do sieci LAN, gdzie występuje serwer DHCP, adres IP może się różnić od podanego w przykładzie Kliknij OK, aby zastosować ustawienia adresu IP. Kliknij OK W przeglądarce internetowej wpisz adres IP serwera DP-G310. Domyślny adres IP serwera to: Adres IP serwera DP-G310 można zmienić w zakładce Network (Sieć) internetowego menu konfiguracji. W poniższych instrukcjach został przykładowo użyty domyślny adres IP serwera wydruków. Jeżeli adres IP urządzenia DP-G310 został zmieniony, należy wprowadzić odpowiednie zmiany 4

Domyślny adres IP serwera to: 192.168.0.10. Adres IP serwera DP-G310 można zmienić w zakładce Network (Sieć) internetowego menu konfiguracji.

5 Kliknij zakładkę Configuration (Konfiguracja), aby zobaczyć aktualne ustawienia sieci bezprzewodowej (Wireless Settings). 2 Konfigurowanie serwera DP-G310 1 Wybierz tryb połączenia (Connection Mode) Wprowadź SSID zdalnego punktu dostępowego lub rutera bezprzewodowego, z którym chcesz się połączyć. 3 Jeżeli chcesz ustawić szyfrowanie WEP (WEP Encryption), wybierz tutaj poziom szyfrowania i klucz Kliknij zakładkę System, aby zobaczyć aktualne ustawienia portów (Port Settings). PS-121B28-U1 Zanotuj nazwę portu, którego chcesz używać. 1 Co oznacza tryb Infrastructure i tryb Ad-Hoc? Ad-Hoc: Dotyczy dwóch lub więcej urządzeń b, które komunikują się ze sobą bezpośrednio, nie używając bezprzewodowych punktów dostępowych ani połączenia z siecią stacjonarną. Infrastructure: Dotyczy sieci , w której urządzenia bezprzewodowe komunikują się ze sobą za pośrednictwem punktu dostępowego lub rutera bezprzewodowego 2 Co to jest SSID? Jest to nazwa nadawana sieci bezprzewodowej. Wszystkie urządzenia komunikujące się w sieci bezprzewodowej muszą mieć ten sam identyfikator SSID. Wszystkie urządzenia bezprzewodowe D-Link mają domyślną nazwę SSID ustawioną jako default (małymi literami). 3 Jak działa szyfrowanie WEP? 64-bitowe szyfrowanie WEP wykorzystuje klucz składający się z 10 znaków szesnastkowych. 128-bitowe szyfrowanie WEP wykorzystuje klucz składający się z 26 znaków szesnastkowych. Aby połączenie działało prawidłowo, klucz szyfrowania WEP musi odpowiadać ustawieniom WEP punktu dostępowego lub rutera bezprzewodowego. 5

3 Jeżeli chcesz ustawić szyfrowanie WEP (WEP Encryption), wybierz tutaj poziom szyfrowania i klucz Kliknij zakładkę System, aby zobaczyć aktualne ustawienia portów (Port Settings).

6 W systemie Windows XP: Naciśnij Start > Drukarki i faksy > Dodaj drukarkę lub naciśnij Start > Panel sterowania > Drukarki i faksy. Dwukrotnie kliknij ikonę Dodaj drukarkę. Wybierz opcję Drukarka lokalna. Usuń zaznaczenie w polu wyboru Automatycznie wykryj i zainstaluj moją drukarkę typu Plug and Play, jeżeli zostało wybrane. 6

Dwukrotnie kliknij ikonę Dodaj drukarkę. Wybierz opcję Drukarka lokalna.

7 Zaznacz opcję Utwórz nowy port. Z menu rozwijanego wybierz Standard TCP/IP Port. Wpisz adres IP serwera wydruków (np ). Nazwa portu zostanie wypełniona automatycznie. Może to potrwać kilka sekund. 7

Wpisz adres IP serwera wydruków (np. 192.168.0.10).

8 Wybierz opcję Niestandardowy. Następnie kliknij Ustawienia. Kliknij Ustawienia. Wybierz LPR. Wpisz Nazwę portu używanego przez drukarkę. PS-121B28-U1 Kliknij OK 8

9 Kliknij Zakończ. W tym oknie, znajdź odpowiednią drukarkę. Jeżeli nie ma jej na liście, włóż do napędu dysk CD lub dyskietkę ze sterownikiem dostarczonym wraz z drukarką. Kliknij Z dysku. Następnie przewiń okno w dół i zaznacz odpowiednią drukarkę. Ten ekran umożliwia wprowadzenie nazwy drukarki. 9

sterownikiem dostarczonym wraz z drukarką. Kliknij Z dysku.

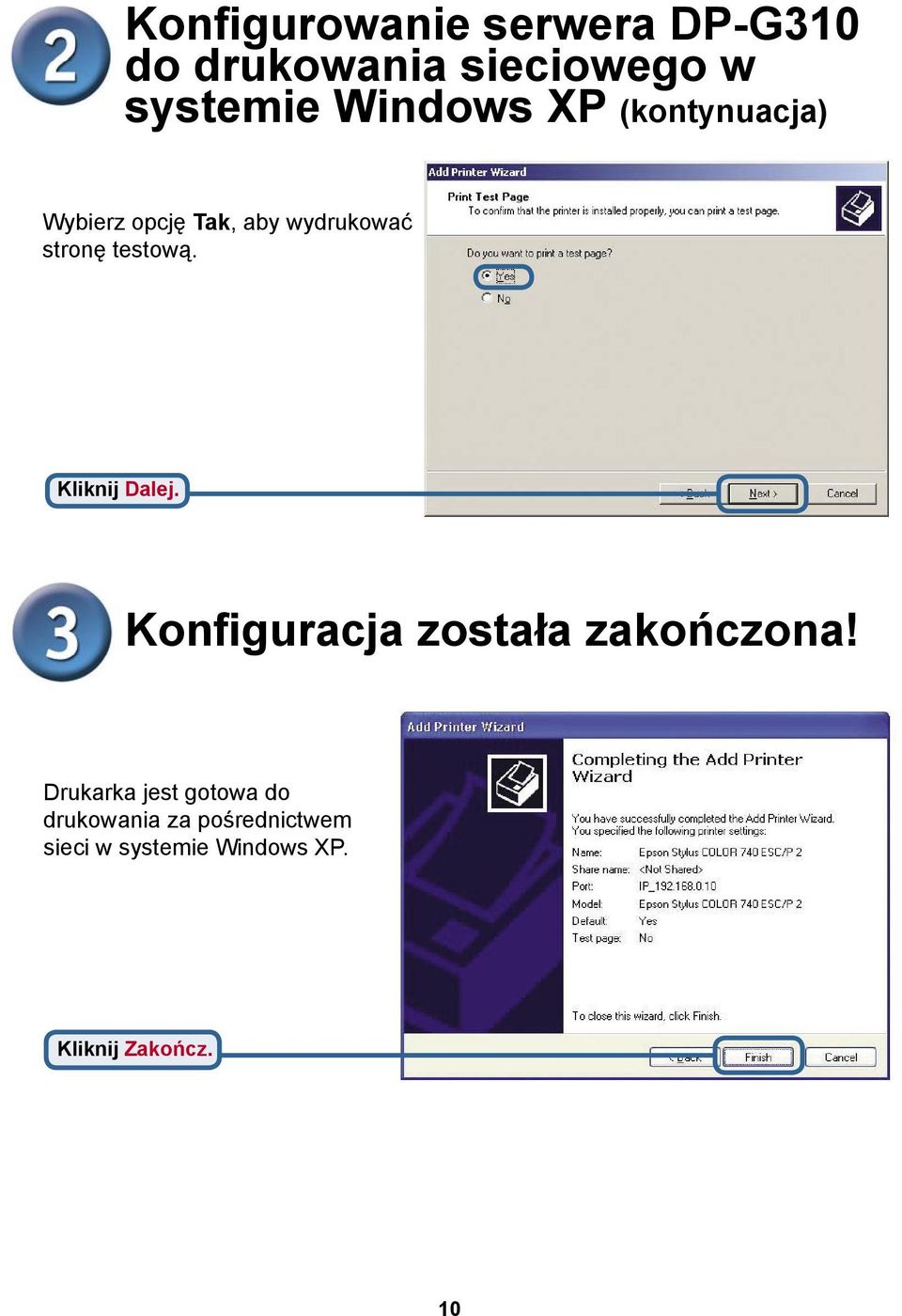

10 Wybierz opcję Tak, aby wydrukować stronę testową. Konfiguracja została zakończona! Drukarka jest gotowa do drukowania za pośrednictwem sieci w systemie Windows XP. Kliknij Zakończ. 10

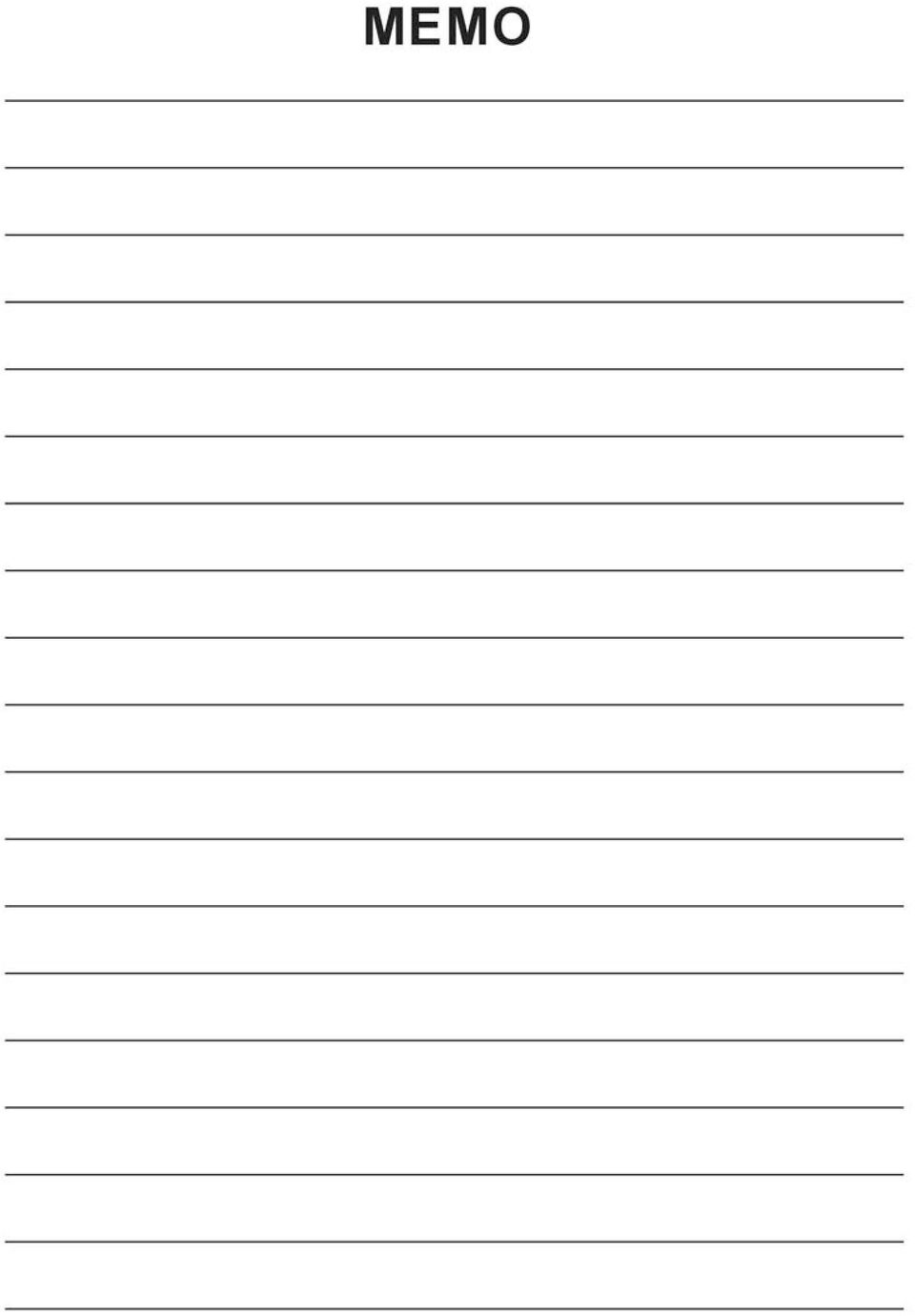

11 11

12 Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie. Telefoniczna pomoc techniczna firmy D-Link: +49 (1805)-2787 Pomoc techniczna firmy D-Link świadczona przez Internet: URL: pomoc_techniczna@dlink.de 12

Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie.
