Ćwiczenie 8: konfiguracja zdarzeń alarmowych w systemie monitoringu analogowego CCTV REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU

Transkrypt

1 REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU R C E Z w B I Ł G O R A J U eksploatacja URZĄDZEŃ ELEKTRONICZNYCH Ćwiczenie 8: konfiguracja zdarzeń alarmowych w systemie monitoringu analogowego CCTV Opracował mgr inż. Artur Kłosek Biłgoraj 2014

2

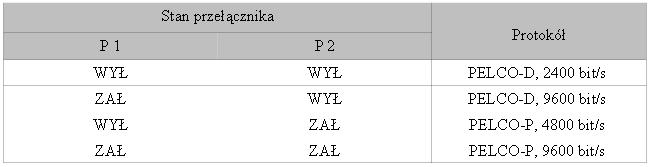

3 Program ćwiczenia. U 1. wykonanie Instalacji monitoringu dla trzech kamer Podłącz do wejść rejestratora BCS DVR0404 sygnały video z kamery box SONY Effio AT8070 oraz kamery w obudowie czujnika ruchu PIR60. Do zasilenia kamer napięciem 12 V wykorzystaj zasilacz stabilizowany ZK Do wyjścia rejestratora podłącz monitor LCD i uruchom podgląd bieżący kamer Podłącz do rejestratora kamerę obrotową PH-10H używając dedykowanego zasilacza. Do odpowiedniego wejścia rejestratora podłącz zaciski portu RS-485 do sterowania PTZ kamery Podłącz rejestrator do sieci istniejącej na pracowni wykorzystując switch D-Link, uruchom w komputerze program ConfigTool i za jego pomocą określ adres IP rejestratora. Zaloguj się do rejestratora za pomocą przeglądarki internetowej używając loginu admin i hasła admin Skonfiguruj w menu Konfiguracja/PAN/TILT/ZOOM funkcję sterowania PTZ wiedząc, że w kamerze przełączniki protokołu ustawione są na P1 - zał, P2 - wył, a identyfikator kamery ID = Sprawdź poprawność działania funkcji zoom oraz obrotnicy kamery wykonując ruchy we wszystkich płaszczyznach za pomocą przycisku wielokierunkowego w rejestratorze. 2. Konfiguracja zdarzeń alarmowych w rejestratorze BCS W menu Konfiguracja/Sieć wpisz odpowiedni dla sieci CKP adres bramy oraz adres DNS (np. DNS Google) tak, aby zapewnić rejestratorowi dostęp do internetu W menu Konfiguracja/Sieć/ (str. 124 instrukcji) skonfiguruj parametry niezbędne do powiadomień przez wykorzystując skrzynkę pocztową o parametrach: monitoring.rcez@o2.pl nazwa użytkownika: monitoring.rcez@o2.pl hasło: 1Trewerty nazwa serwera SMTP: poczta.o2.pl port serwera SMTP: 465 szyfrowanie: SSL oraz odbiorców wiadomości wpisując adres własnej skrzynki poczty elektronicznej W menu /Magazyn/FTP (str. 126) skonfiguruj parametry serwera FTP do uploadu nagrań wykorzystując konto FTP o parametrach: adres serwera: monitoring-rcez.cba.pl nazwa użytkownika: admin@monitoring-rcez.cba.pl hasło: trewerty

4 port serwera: 21 katalog: Alarm_BCS Ponieważ w ustawieniach rejestratora należy podać adres IP serwera FTP (a nie jego nazwę domenową), określ ten adres za pomocą polecenia ping. Określ również okres działania uploadu na dzień wykonywania ćwiczenia oraz w zależności od sytuacji wysyłanie inicjowane detekcją lub zdarzeniami alarmowymi W menu Zdarzenia/DETEKCJA (str 131) skonfiguruj następujące akcje podejmowane przez rejestrator dla zdarzeń w postaci zaniku sygnału kamery SONY Effio oraz zasłonięcia kamery w obudowie czujnika ruchu PIR60: wysłanie na serwer FTP zdjęć i nagrań z kamery PH-10H, wysłanie a z informacją o alarmie do Waszych skrzynek poczty elektronicznej, wyświetlanie komunikatu o aktywnych zdarzeniach alarmowych, nagranie z kamery PH-10H, zdjęcie z kamery PH-10H, sygnał dźwiękowy (brzęczyk) Aby zadziałał upload zdjęć na serwer FTP wystarczy skonfigurować serwer FTP i zaznaczyć w menu /DETEKCJA opcję Zdjęcia Konfiguracja uploadu nagrań jest bardziej skomplikowana. Należy: W menu /Magazyn/FTP ustawić aktywność na detekcję kanału, z którego będą dokonywane nagrania. W terminarzu nagrań należy dla odpowiedniego kanału ustawić nagrywanie aktywne w dniu wykonywania ćwiczenia aktywowane przez detekcję (MD). W menu /Magazyn/Nagraj należy ustawić nagrywanie odpowiedniego kanału z terminarza. W menu /DETEKCJA zaznaczamy opcję Nagraj kanał i odpowiedni numer kanału Wywołaj alarmy poprzez odłączenie sygnału wideo kamery SONY Effio oraz zasłonięcie kamery w obudowie czujnika ruchu PIR60 i sprawdź na monitorze lokalnym działanie informacji o alarmie Zaloguj się do swojej skrzynki pocztowej i serwera FTP w celu sprawdzenia otrzymanych powiadomień Podłącz wejście alarmowe 4 do symulatora stanu wejścia (przełącznik). W menu Konfiguracja/ALARM (str. 129) skonfiguruj następujące akcje podejmowane przez rejestrator dla zdarzenia inicjowanego przez wejście 4 typu NC podłączone do rejestratora: ignorowanie sygnałów na wejściu krótszych niż 2 sekundy, aktywacja wyjścia 1 na 15 sekund, nagrywanie obrazu z kamery SONY Effio, czas nagrania: 20 sekund, pokazywanie sekwencyjne na monitorze obrazów ze wszystkich podłączonych kamer, wyświetlanie komunikatu o aktywnych zdarzeniach alarmowych, uruchomienie trasy patrolowej w kamerze PH-10H, sygnał dźwiękowy Podłącz jedno z wyjść alarmowych rejestratora do dodatkowego przekaźnika sterującego tak, aby w momencie aktywacji wyjścia alarmowego uruchamiał się sygnalizator akustyczny i jednocześnie gasła lampka. UWAGA! Jeżeli masz problem z połączeniem, narysuj schemat wykorzystując rysunek styków przekaźnika na płytce Wywołaj alarm za pomocą przełącznika i sprawdź wszystkie akcje podejmowane po wyzwoleniu alarmu Wyszukaj i odtwórz zapisane na dysku nagranie alarmowe z kamery. 3. Konfiguracja zdarzeń alarmowych w programie pss 3.1. Uruchom program Pro Surveillance System i dodaj urządzenie w postaci rejestratora BSS, a następnie uruchom podgląd z podłączonych do rejestratora kamer Sprawdź możliwości konfiguracji zdarzeń alarmowych w programie PSS.

5 Przykładowe zadanie zaliczeniowe. wskazówki niezbędne podczas zaliczenia. Podłącz do wejść rejestratora BCS DVR0404 sygnały video z kamery w obudowie czujnika ruchu PIR60 oraz kamery obrotowej PH-10H. Do zasilenia kamery PIR60 napięciem 12 V wykorzystaj zasilacz stabilizowany ZK-25GKJ, a do zasilenia kamery obrotowej PH-10H użyj dedykowanego zasilacza. Do odpowiedniego wejścia rejestratora podłącz zaciski portu RS-485 do sterowania PTZ kamery PH-10H. Podłącz rejestrator do sieci istniejącej na pracowni wykorzystując switch D-Link i zaloguj się do rejestratora za pomocą przeglądarki internetowej. Skonfiguruj funkcję sterowania PTZ kamery PH-10H i sprawdź działanie obrotnicy. Skonfiguruj dla rejestratora dostęp do internetu oraz parametry serwera FTP i skrzynki pocztowej zgodnie z instrukcją. Podaj własny do otrzymywania powiadomień alarmowych. Skonfiguruj nowe zdarzenie aktywne w dniu zaliczenia inicjowane przez zasłonięcie kamery w obudowie czujnika ruchu PIR60. Zdarzenie powinno wyzwalać następujące akcje: powiadomienie o zdarzeniu przez pocztę elektroniczną, upload alarmowy, brzęczyk, wyświetlenie komunikatu o aktywnych zdarzeniach alarmowych, zdjęcie z kamery PH-10H. Podłącz wejście alarmowe 4 do symulatora stanu wejścia (przełącznik), a jedno z wyjść alarmowych rejestratora do dodatkowego przekaźnika sterującego tak, aby w momencie aktywacji wyjścia alarmowego uruchamiał się sygnalizator akustyczny. Skonfiguruj następujące akcje podejmowane przez rejestrator dla zdarzenia inicjowanego przez wejście 4 typu NC podłączone do rejestratora: - aktywacja wyjścia na 15 sekund, - nagranie z kamery PIR60.
