1 Rejestrator Cyfrowy S E R I E: K2 XVR-04 K2 XVR-08 K2 XVR-16 K2 XVR-24 Ustawienia dla podglądu na urządzeniach mobilnych opartych na systemie ANDROID Strona 1 / 9

2 SPIS TREŚCI 1. Komunikacja Urządzenia mobilne Ustawienia w rejestratorze Sieci LAN DDNS PPPOE Serwer - (Platform server) Ustawienia strumienia danych Ustawienia routera Ustawienia w urządzeniu mobilnym dla systemu ANDROID...8 Strona 2 / 9

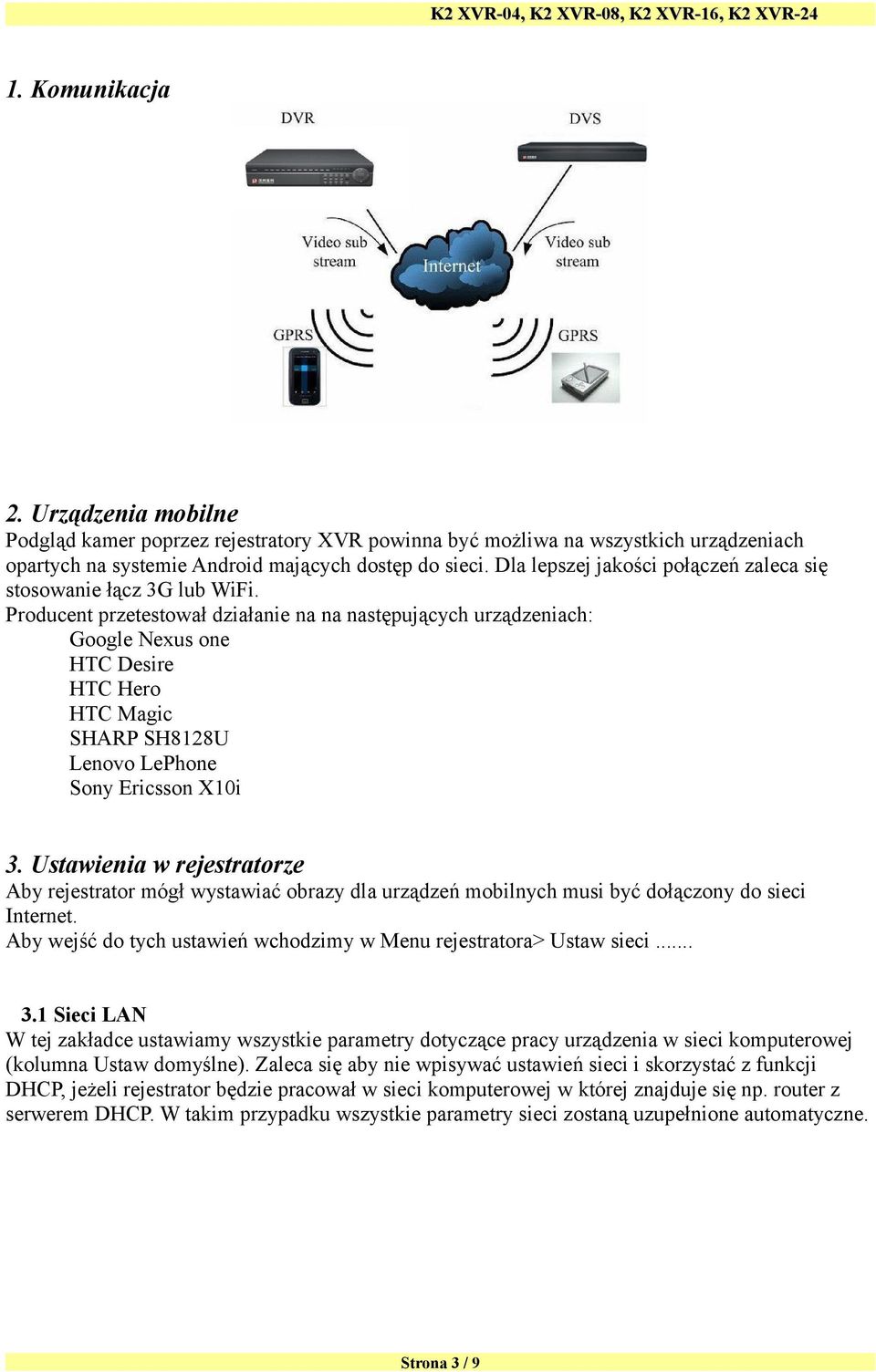

3 1. Komunikacja 2. Urządzenia mobilne Podgląd kamer poprzez rejestratory XVR powinna być możliwa na wszystkich urządzeniach opartych na systemie Android mających dostęp do sieci. Dla lepszej jakości połączeń zaleca się stosowanie łącz 3G lub WiFi. Producent przetestował działanie na na następujących urządzeniach: Google Nexus one HTC Desire HTC Hero HTC Magic SHARP SH8128U Lenovo LePhone Sony Ericsson X10i 3. Ustawienia w rejestratorze Aby rejestrator mógł wystawiać obrazy dla urządzeń mobilnych musi być dołączony do sieci Internet. Aby wejść do tych ustawień wchodzimy w Menu rejestratora> Ustaw sieci Sieci LAN W tej zakładce ustawiamy wszystkie parametry dotyczące pracy urządzenia w sieci komputerowej (kolumna Ustaw domyślne). Zaleca się aby nie wpisywać ustawień sieci i skorzystać z funkcji DHCP, jeżeli rejestrator będzie pracował w sieci komputerowej w której znajduje się np. router z serwerem DHCP. W takim przypadku wszystkie parametry sieci zostaną uzupełnione automatyczne. Strona 3 / 9

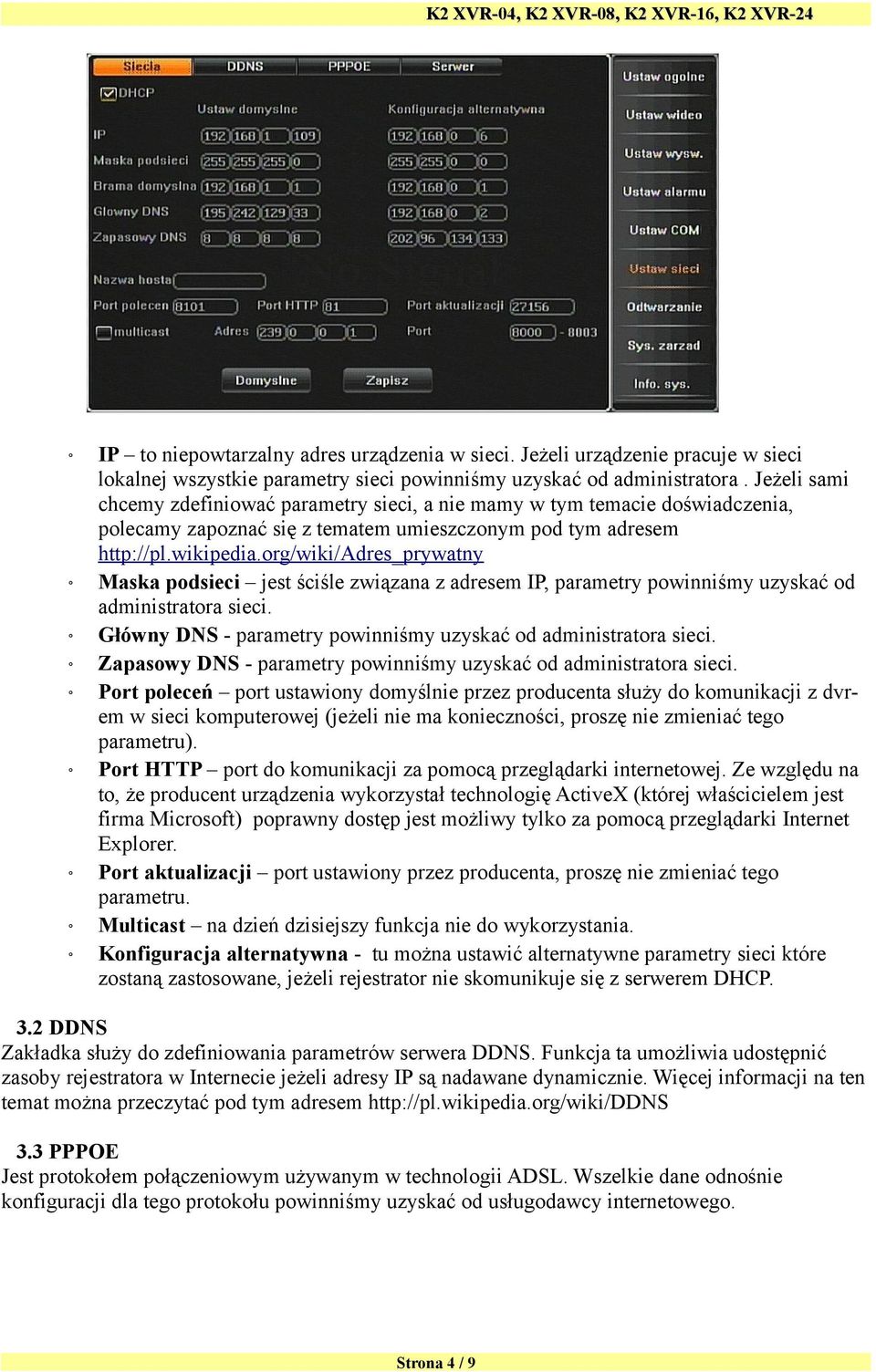

4 IP to niepowtarzalny adres urządzenia w sieci. Jeżeli urządzenie pracuje w sieci lokalnej wszystkie parametry sieci powinniśmy uzyskać od administratora. Jeżeli sami chcemy zdefiniować parametry sieci, a nie mamy w tym temacie doświadczenia, polecamy zapoznać się z tematem umieszczonym pod tym adresem Maska podsieci jest ściśle związana z adresem IP, parametry powinniśmy uzyskać od administratora sieci. Główny DNS - parametry powinniśmy uzyskać od administratora sieci. Zapasowy DNS - parametry powinniśmy uzyskać od administratora sieci. Port poleceń port ustawiony domyślnie przez producenta służy do komunikacji z dvrem w sieci komputerowej (jeżeli nie ma konieczności, proszę nie zmieniać tego parametru). Port HTTP port do komunikacji za pomocą przeglądarki internetowej. Ze względu na to, że producent urządzenia wykorzystał technologię ActiveX (której właścicielem jest firma Microsoft) poprawny dostęp jest możliwy tylko za pomocą przeglądarki Internet Explorer. Port aktualizacji port ustawiony przez producenta, proszę nie zmieniać tego parametru. Multicast na dzień dzisiejszy funkcja nie do wykorzystania. Konfiguracja alternatywna - tu można ustawić alternatywne parametry sieci które zostaną zastosowane, jeżeli rejestrator nie skomunikuje się z serwerem DHCP. 3.2 DDNS Zakładka służy do zdefiniowania parametrów serwera DDNS. Funkcja ta umożliwia udostępnić zasoby rejestratora w Internecie jeżeli adresy IP są nadawane dynamicznie. Więcej informacji na ten temat można przeczytać pod tym adresem PPPOE Jest protokołem połączeniowym używanym w technologii ADSL. Wszelkie dane odnośnie konfiguracji dla tego protokołu powinniśmy uzyskać od usługodawcy internetowego. Strona 4 / 9

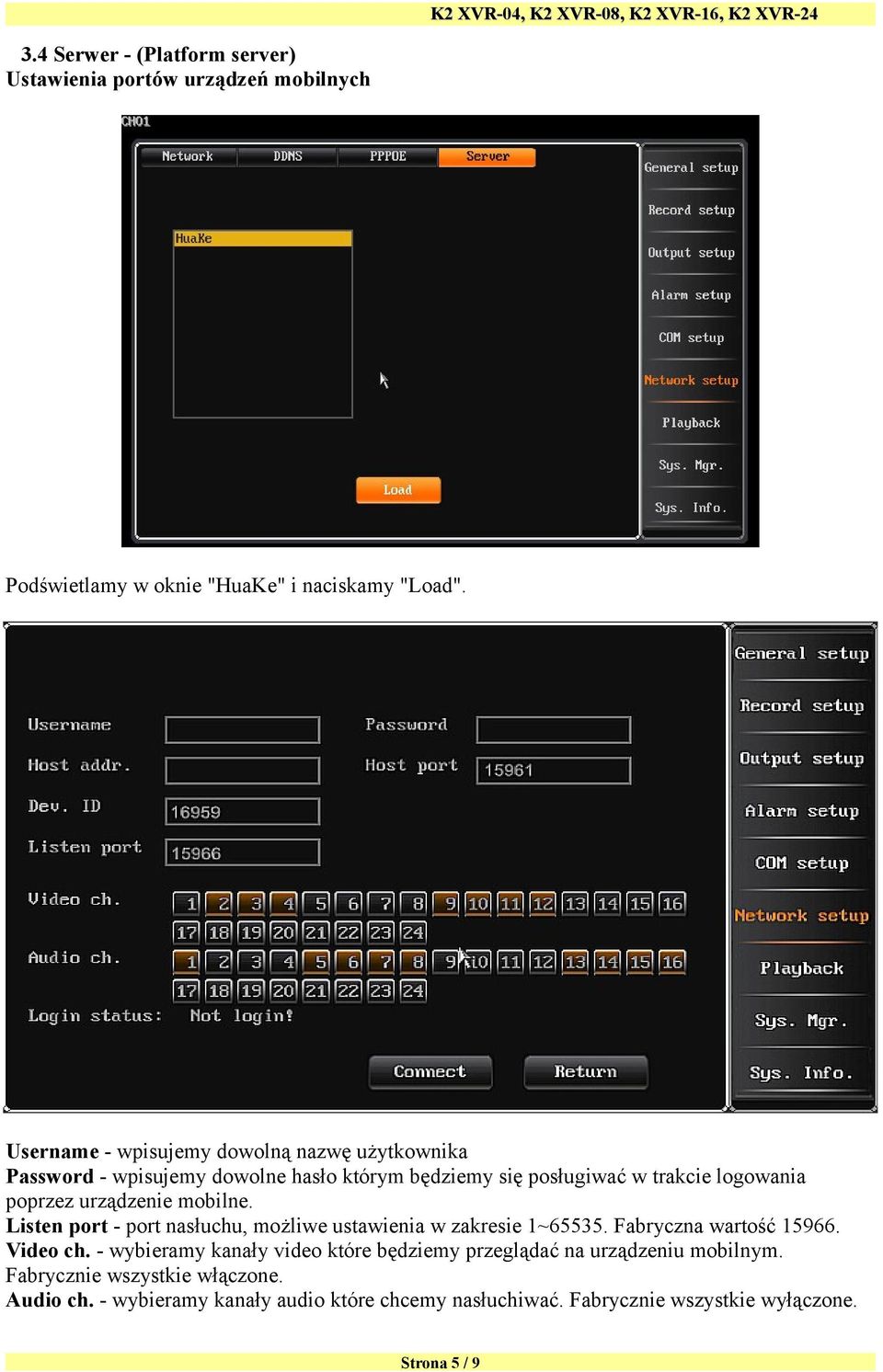

5 3.4 Serwer - (Platform server) Ustawienia portów urządzeń mobilnych Podświetlamy w oknie "HuaKe" i naciskamy "Load". Username - wpisujemy dowolną nazwę użytkownika Password - wpisujemy dowolne hasło którym będziemy się posługiwać w trakcie logowania poprzez urządzenie mobilne. Listen port - port nasłuchu, możliwe ustawienia w zakresie 1~ Fabryczna wartość Video ch. - wybieramy kanały video które będziemy przeglądać na urządzeniu mobilnym. Fabrycznie wszystkie włączone. Audio ch. - wybieramy kanały audio które chcemy nasłuchiwać. Fabrycznie wszystkie wyłączone. Strona 5 / 9

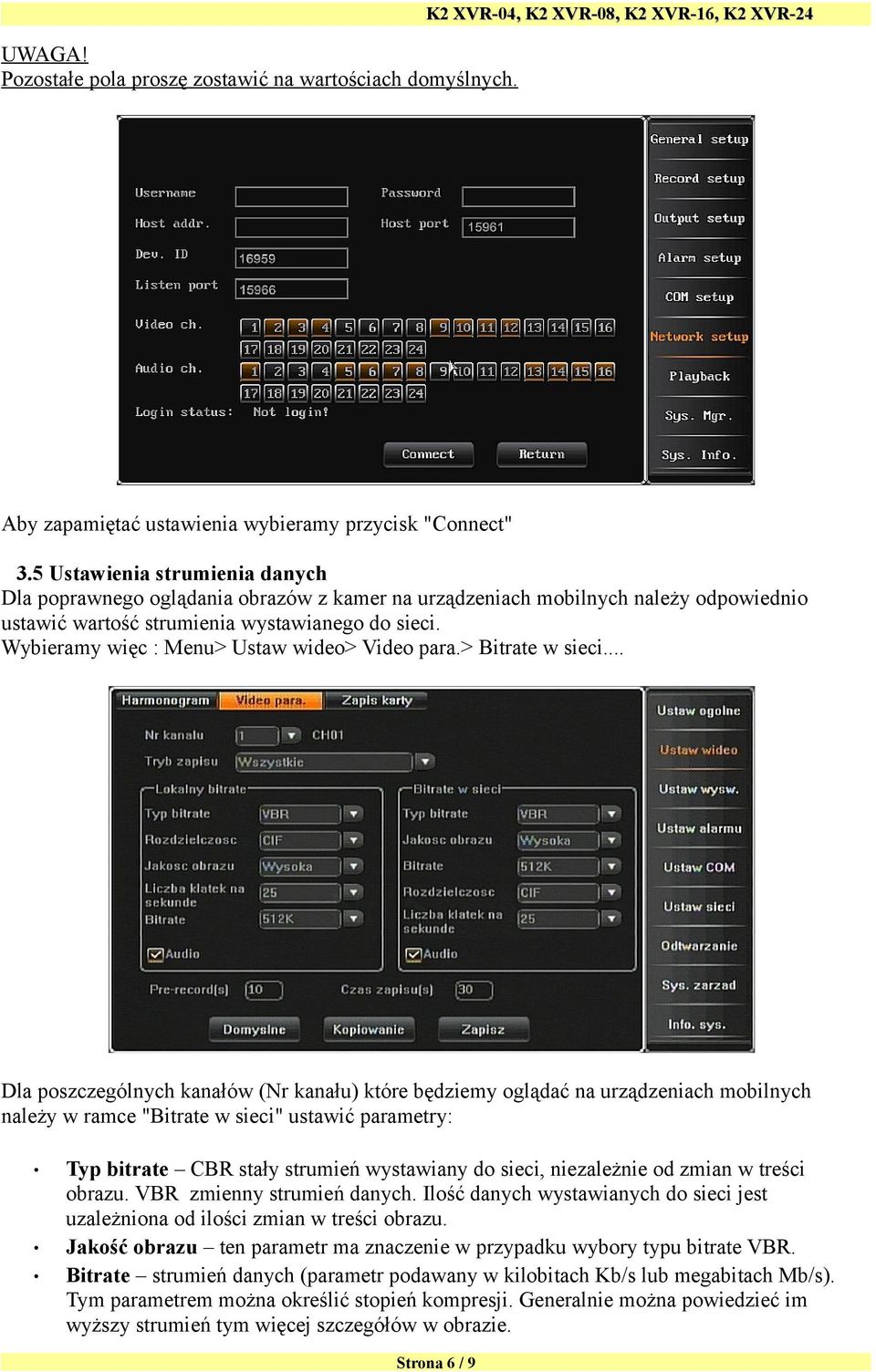

6 UWAGA! Pozostałe pola proszę zostawić na wartościach domyślnych. K2 XVR-04, K2 XVR-08, K2 XVR-16, K2 XVR-24 Aby zapamiętać ustawienia wybieramy przycisk "Connect" 3.5 Ustawienia strumienia danych Dla poprawnego oglądania obrazów z kamer na urządzeniach mobilnych należy odpowiednio ustawić wartość strumienia wystawianego do sieci. Wybieramy więc : Menu> Ustaw wideo> Video para.> Bitrate w sieci... Dla poszczególnych kanałów (Nr kanału) które będziemy oglądać na urządzeniach mobilnych należy w ramce "Bitrate w sieci" ustawić parametry: Typ bitrate CBR stały strumień wystawiany do sieci, niezależnie od zmian w treści obrazu. VBR zmienny strumień danych. Ilość danych wystawianych do sieci jest uzależniona od ilości zmian w treści obrazu. Jakość obrazu ten parametr ma znaczenie w przypadku wybory typu bitrate VBR. Bitrate strumień danych (parametr podawany w kilobitach Kb/s lub megabitach Mb/s). Tym parametrem można określić stopień kompresji. Generalnie można powiedzieć im wyższy strumień tym więcej szczegółów w obrazie. Strona 6 / 9

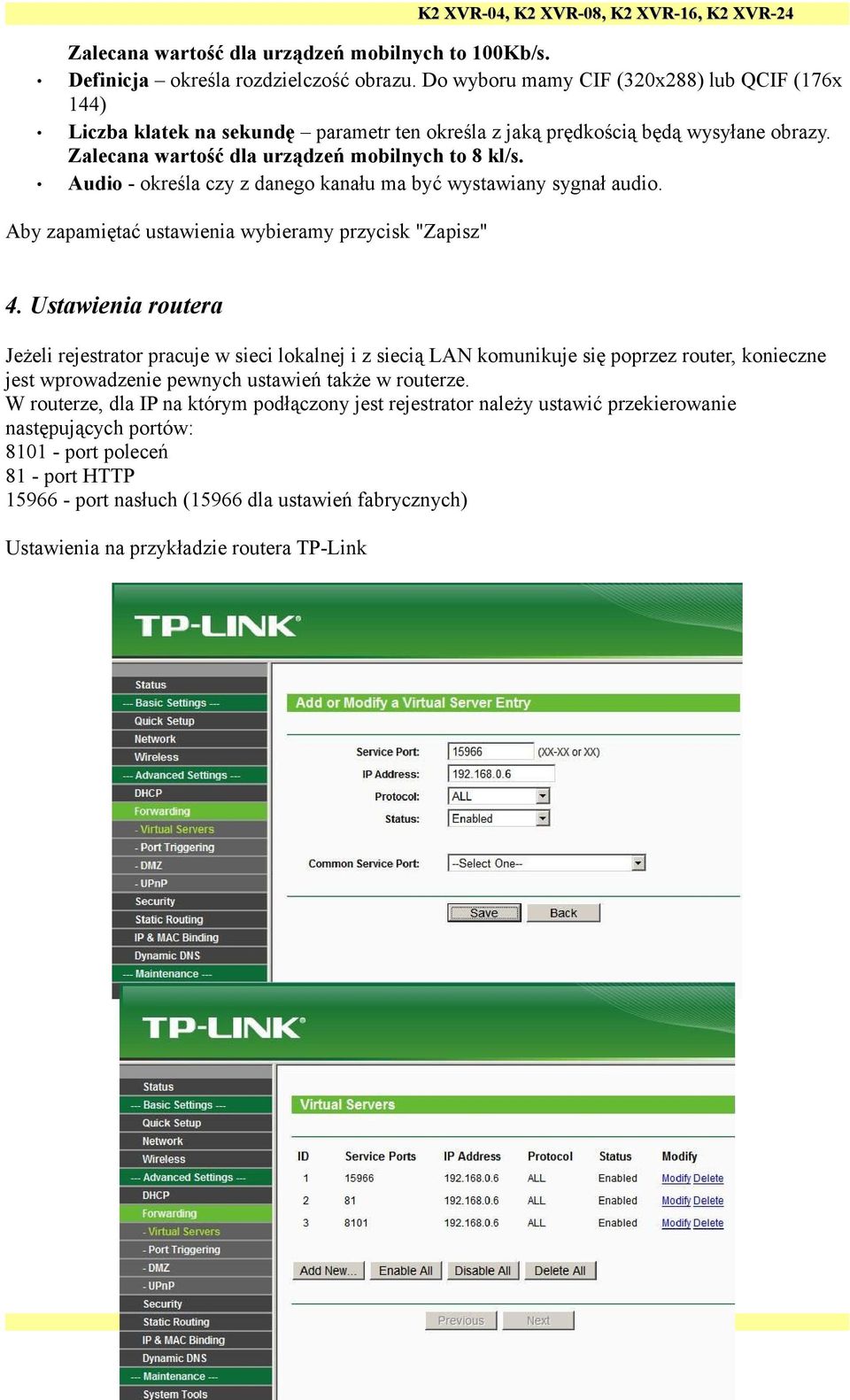

7 Zalecana wartość dla urządzeń mobilnych to 100Kb/s. Definicja określa rozdzielczość obrazu. Do wyboru mamy CIF (320x288) lub QCIF (176x 144) Liczba klatek na sekundę parametr ten określa z jaką prędkością będą wysyłane obrazy. Zalecana wartość dla urządzeń mobilnych to 8 kl/s. Audio - określa czy z danego kanału ma być wystawiany sygnał audio. Aby zapamiętać ustawienia wybieramy przycisk "Zapisz" 4. Ustawienia routera Jeżeli rejestrator pracuje w sieci lokalnej i z siecią LAN komunikuje się poprzez router, konieczne jest wprowadzenie pewnych ustawień także w routerze. W routerze, dla IP na którym podłączony jest rejestrator należy ustawić przekierowanie następujących portów: port poleceń 81 - port HTTP port nasłuch (15966 dla ustawień fabrycznych) Ustawienia na przykładzie routera TP-Link Strona 7 / 9

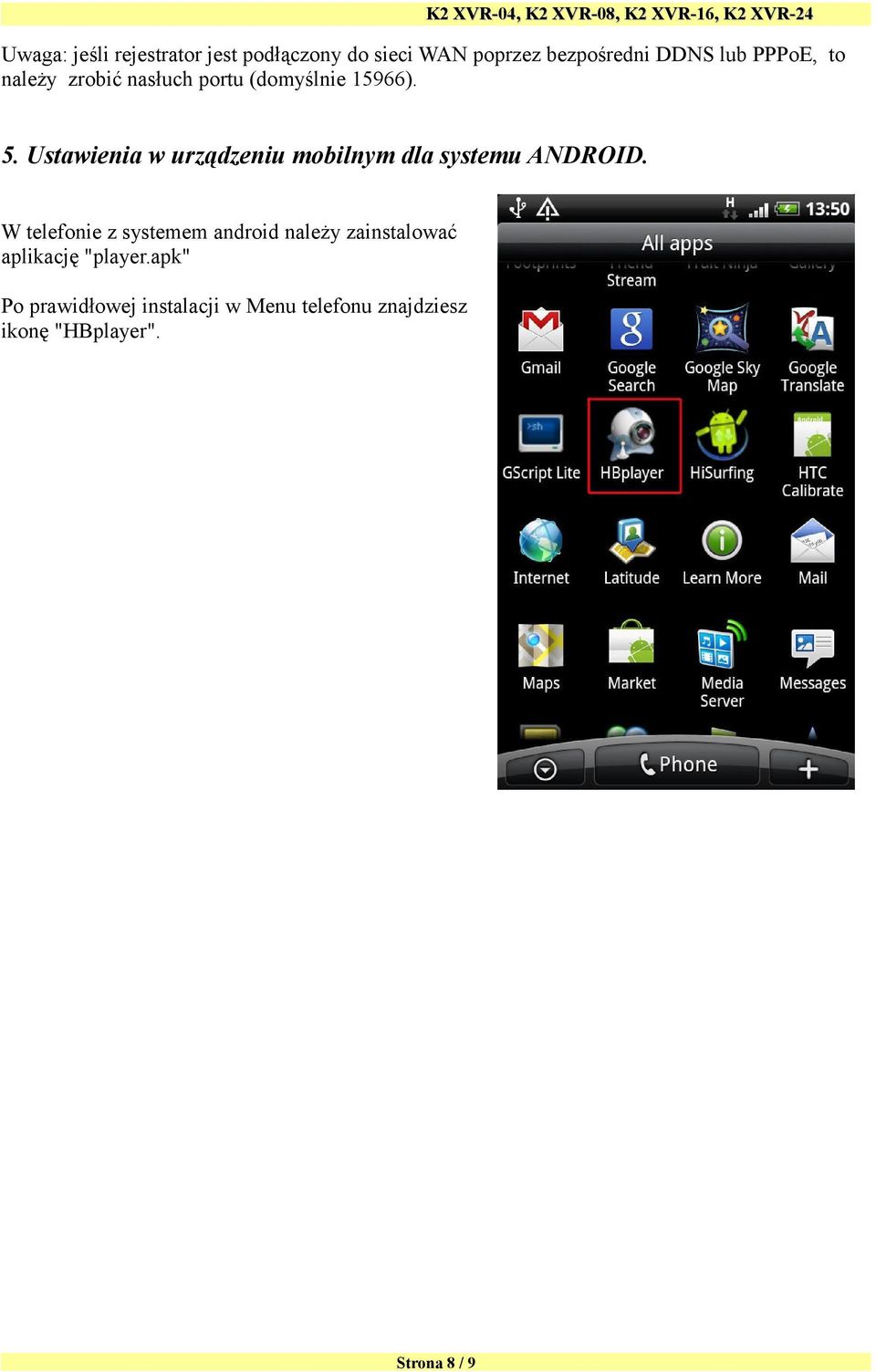

8 Uwaga: jeśli rejestrator jest podłączony do sieci WAN poprzez bezpośredni DDNS lub PPPoE, to należy zrobić nasłuch portu (domyślnie 15966). 5. Ustawienia w urządzeniu mobilnym dla systemu ANDROID. W telefonie z systemem android należy zainstalować aplikację "player.apk" Po prawidłowej instalacji w Menu telefonu znajdziesz ikonę "HBplayer". Strona 8 / 9

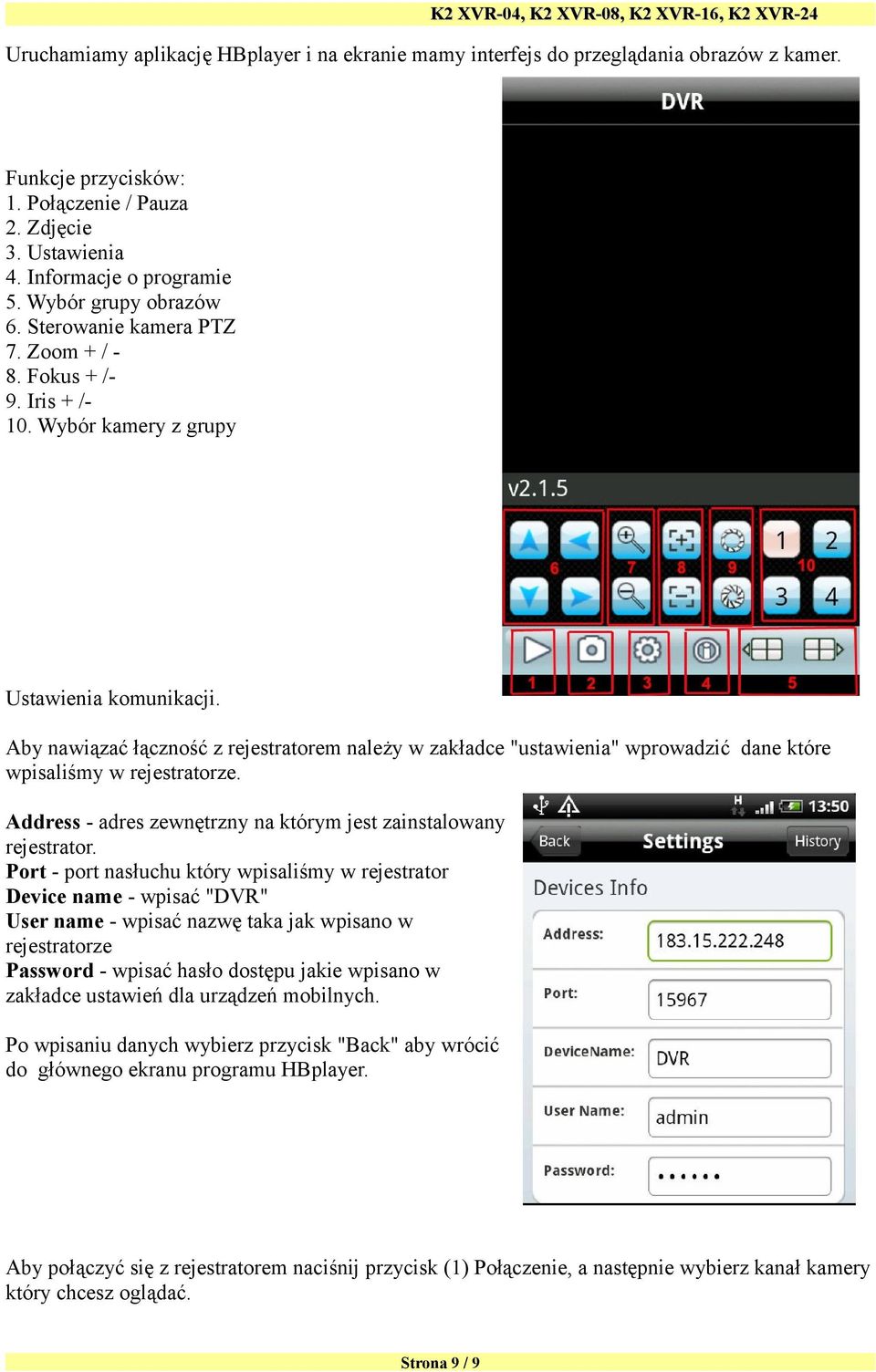

9 Uruchamiamy aplikację HBplayer i na ekranie mamy interfejs do przeglądania obrazów z kamer. Funkcje przycisków: 1. Połączenie / Pauza 2. Zdjęcie 3. Ustawienia 4. Informacje o programie 5. Wybór grupy obrazów 6. Sterowanie kamera PTZ 7. Zoom + / - 8. Fokus + /- 9. Iris + /- 10. Wybór kamery z grupy Ustawienia komunikacji. Aby nawiązać łączność z rejestratorem należy w zakładce "ustawienia" wprowadzić dane które wpisaliśmy w rejestratorze. Address - adres zewnętrzny na którym jest zainstalowany rejestrator. Port - port nasłuchu który wpisaliśmy w rejestrator Device name - wpisać "DVR" User name - wpisać nazwę taka jak wpisano w rejestratorze Password - wpisać hasło dostępu jakie wpisano w zakładce ustawień dla urządzeń mobilnych. Po wpisaniu danych wybierz przycisk "Back" aby wrócić do głównego ekranu programu HBplayer. Aby połączyć się z rejestratorem naciśnij przycisk (1) Połączenie, a następnie wybierz kanał kamery który chcesz oglądać. Strona 9 / 9
