1 Instrukcja podłączania kamer W BOX do innych rejestratorów i oprogramowań do rejestracji wideo Opracował: Dawid Adamczyk dawid.adamczyk@adiglobal.com 1

2 Spis treści 1. Konfiguracja adresu IP kamer W BOX Rejestratory Dahua Technology Rejestratory HIKVISION

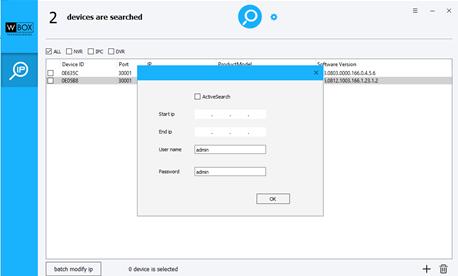

3 1. Konfiguracja adresu IP kamer W BOX Kamery W BOX należy przygotować do pracy przed ich podłączeniem do rejestratora lub serwera z oprogramowaniem do rejestracji wideo konfigurując ich adres IP oraz hasło. W tym celu należy posłużyć się aplikacją IP Search, którą instaluje się w środowisku Windows w sposób typowy. Po jej uchronieniu wykryje ona automatycznie wszystkie kamery w danej sieci LAN. Klikając w oznaczoną ikonę należy wprowadzić nazwę użytkownika i hasło domyślnie admin / admin Oznaczany kamery do nadania właściwych adresów IP klikając w pola po ich lewej stronie. Następnie klikamy w klawisz ekranowy batch modify ip. Należy wprowadzić adres IP (od tego adresu zostaną kamerom z listy nadane kolejne adresy IP), maskę sieciową i ewentualnie bramę oraz znaczyć pole Static - nadane adresy będą adresami statycznymi tj. nie zmienią się po wyłączeniu kamer. Jeśli mamy jedną kamerę zostanie jej nadany wprowadzony adres IP. 3

4 Należy wejść na stronę www kamery wpisując w przeglądarce jej adres IP, zalogować się posługując się domyślnym kontem admin / admin, a następnie ustawić jej nowe hasło o odpowiedniej złożoności. Następnie można dokonać konfiguracji kamery z wykorzystaniem jej www lub przystąpić do podłączania jej z wykorzystaniem domyślnego protokołu transmisji lub standardu ONVIF. Rejestratory i oprogramowania różnych marek przyjmują wszystkie zmiany wprowadzone na www kamery w zakresie: - pełną konfigurację strumieni wideo (rozdzielczość, liczba kl./s, jakość obrazu, typ bitrate - VBR/CBR, wielkość bitrate, odstęp klatek bazowych kompresji różnicowej - H.265/H.264) - konfigurację detekcji ruchu (w rejestratorze wystarczy włączyć wykorzystanie detekcji ruchu wcześniej skonfigurowaną w kamerze tj. pole detekcji oraz czułość detekcji). - konfigurację parametrów obrazu (WDR, wzmocnienie, BLC/HLC, przełączanie dzień/noc itd.) 4

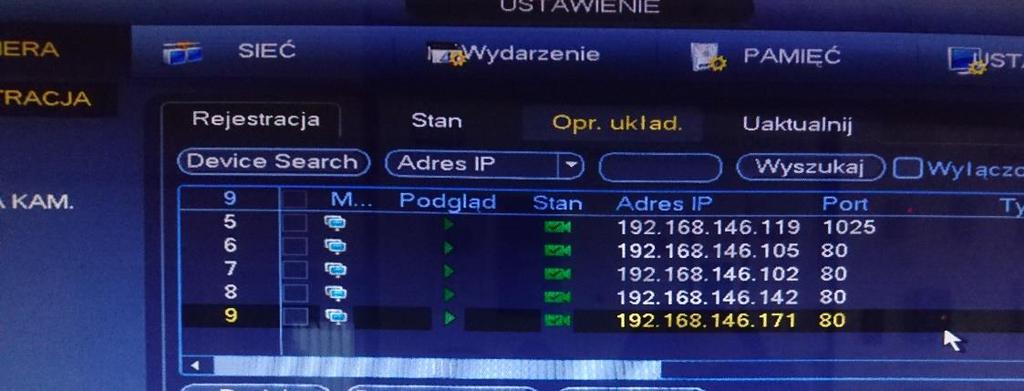

5 2. Rejestratory Dahua Technology 1. W menu USTAWIENIA KAMERA REJESTRACJA rejestrator wykryje kamery w jego lokalnej sieci IP. 2. Należy kliknąć Dodaw. ręczne. Pojawi się okno jak poniżej. Należy wprowadzić Adres IP kamery, Port HTTP (tj. strony www kamery domyślnie ma on wartość 80) wybrać rodzaj protokołu komunikacyjnego ONVIF nazwę użytkownika i hasło. Następnie wybieramy numer kanału w rejestratorze, na którym pojawi się kamera WBOX pole Kanał. Pola Numer kanału (ustawione na 1), Numer kanału zdalnego (ustawione 1) muszą pozostać niezmienione. Jeśli w konfiguracji kamery zmieniono port RTSP na stronie www kamery w polu Port RTSP należy ustawić wartość Niestandardowy i podać numer portu strumieniowania wideo (domyślnie 554). 5

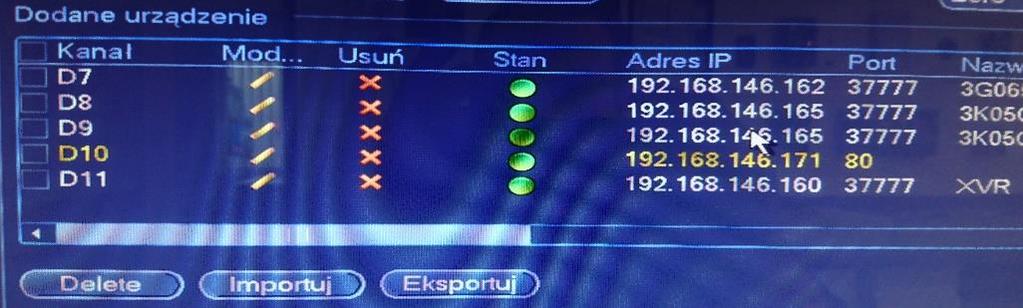

6 Kliknąć Połącz. Po kilku sekundach rejestrator nawiąże połączenie z kamerą co zasygnalizuje zmiana koloru wskaźnika statusu na zielony. W USTAWIENIE KAMERA OBRAZ można dokonać zmiany podstawowych parametrów obrazu jasność, kontrast, nasycenie. Ustawienia te przeniosą się na www kamery. 6

7 Ustawienia ekspozycji prędkości elektronicznej migawki, WDR/BLC/HLC, balansu bieli, przełączenia D/N należy konfigurować w każdej kamerze oddzielnie na jej www. W menu rejestratora USTAWIENIE KAMERA - KODUJ nie należy wprowadzać żadnych zmian. Rejestratory Dahua, podobnie jak dla kamer Dahua (!) i innych producentów nie potrafią poprawnie odczytać ustawień kompresji wideo w kamerze w obu strumieniach podstawowym i pomocniczym - w podłączonych kamerach. Powoduje to, że w przypadku kamer W BOX rejestrator wyświetla 1 kl./s choć w rzeczywistości strumień odbierany ma inne parametry. Parametry strumienia należy konfigurować z www kamer zarówno dla strumienia pomocniczego jak i głównego. Rejestrator przyjmie te parametry wideo od razu po zmianie na www kamery i nie zamieni ich nawet po restarcie zasilania kamery lub rejestratora. Uwaga: W celu zapewnienia płynnego przełączania się obrazów w podglądzie wideo zaleca się ustawienie odstępu klatek bazowych kompresji na wartość równą poklatkowości (tj. 1 klatka bazowa na sekundę) w obu strumieniach głównym i pomocniczym. 7

8 W ustawieniach OSD kamery zaleca się ustawienie włączenie nakładania czasu i daty z kamery. O synchronizację zegara czasu kamer W BOX zadba automatycznie rejestrator (dzięki protokołowi ONVIF). W konfiguracji www kamery możemy ustawić nazwę urządzenia do nakładania na obrazie (np. jak nazwa miejsca instalacji kamery np.: Magazyn-wejscie nie należy tu używać polskich znaków diakrytycznych). 8

9 Detekcja ruchu Konfiguracja detekcji ruchu można przeprowadzić w rejestratorze lub na www kamery. W rejestratorze trzeba włączyć odbiór zdarzeń detekcji ruchu. W menu rejestratora USTAWIENIE Wydarzenie WYKRYJ zakładka Detekcja ruchu można ustawić: - odbiór zdarzeń detekcji ruchu z kamery W BOX - obszar i czułość wykrywania ruchu w kadrze w kamerze W BOX Ustawienia tu wprowadzone przeniosą się na www kamery. Uwaga: Należy pamiętać by na www kamery prawidłowo oznaczyć harmonogram wykrywania detekcji ruchu. Najlepiej oznaczyć cały tydzień (kolor jasnoniebieski). Nawet jeśli harmonogram nagrywania będzie wykorzystywał detekcję ruchu nie przez cały czas (tzn. okresowo). Możliwości konfiguracji reakcji rejestratora Dahua Technology na detekcję ruchu z kamery W BOX: 9

10 Okres zakres czasowy aktywności detekcji ruchu Wyjście alarmu aktywacja wyjścia alarmowego rejestratora (na czas ustawiony w polu Zatrzask) Pokaż wiadomość wyświetlenie informacji na monitorze rejestratora na obrazie z kamery Przesyl. alarmu wysyłanie powiadomienia do Smart PSS i aplikacji mobilnej Kanał nagrywania aktywacja nagrywania w rejestratorze Aktywacja PTZ wykonanie ruchu przez inną kamerę PTZ Trasa wyświetlenie obrazów z określonych kamer Migawka wykonywanie przez rejestrator zdjęć po detekcji ruchu Włącz rejestr umieszczenie informacji w dzienniku zdarzeń rejestratora Podpowiedź głosowa odtworzenie na wyjściu audio rejestratora pliku dźwiękowego z pendrive USB z komunikatem ostrzegawczym Brzęczyk aktywacja buzzera w rejestratorze 10

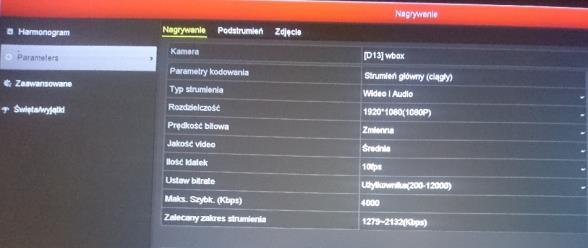

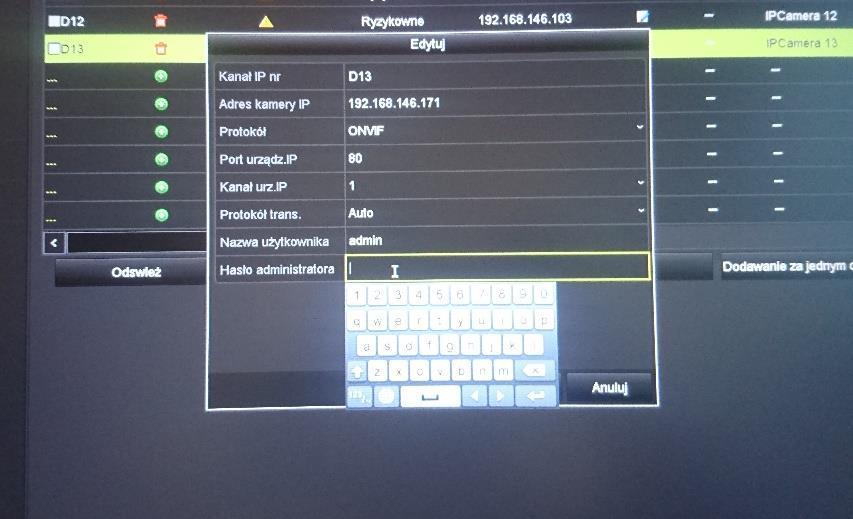

11 3. Rejestratory HIKVISION 1. W MENU GÓWNE KAMERA rejestrator pokazuje wszystkie kamery IP dostępne w jego sieci. By dodać przygotowaną kamerę W BOX (z nadanym adresem IP patrz rozdział 1) należy wybrać opcję Własne dodawanie i wprowadzić: - Kanał IP nr - Numer kanału w rejestratorze - Adres kamery IP adres IP kamery - Port urządz.ip port http kamery domyślnie 80 - Kanał urz.ip 1 - Protokół trans. - Auto - Nazwa użytkownika admin - Hasło administratora hasło użytkownika admin (domyślnie w kamerze jest to admin) 2. Kliknąć OK. Po kliku chwilach ikona Status zmieni się na niebieską. Kliknięcie w nią spowoduje wyświetlenie obrazu z kamery W BOX w dodatkowym oknie. 3. W MENU GŁÓWNE NAGRYWANIE PARAMETRY można skonfigurować strumienie wideo. Rejestratory HIKVISION ze starym menu OSD (v.3.0) poprawnie odczytują parametry strumieni wideo z kamer W BOX zarówno ze strumienia głównego jak i pomocniczego oraz pozwalają na ich konfigurację ze swojego menu ekranowego. Jeśli zmienimy konfigurację strumienia na www kamery, rejestrator przyjmie ją od razu, bez potrzeby ponownego połączenia z kamerą i będzie to widoczne w rejestratorze. Rejestratory HIKVISION z nowym menu OSD (tzw. 4.0) nie odczytują parametrów strumieni wideo z kamer ale pozwalają na ich poprawną konfigurację ze swojego menu ekranowego. Jeśli zmienimy konfigurację strumienia na www kamery, rejestrator przyjmie ją od razu, bez potrzeby 11

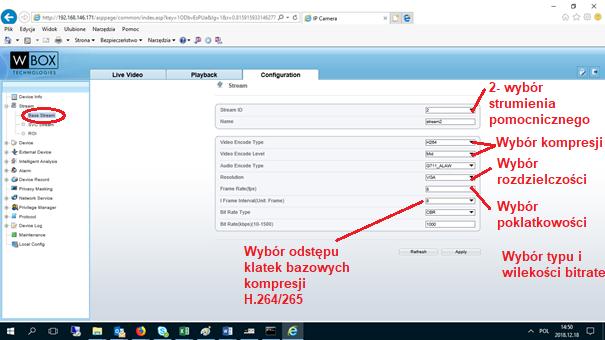

12 ponownego połączenia z kamerą ale nie będzie to widoczne w konfiguracji kamer w rejestratorze. Strumień główny: Strumień pomocniczy: Konfiguracja parametrów wideo na stronie www kamery: Uwaga: W celu zapewnienia płynnego przełączania się obrazów w podglądzie wideo zaleca się ustawienie odstępu klatek bazowych kompresji na wartość równą poklatkowości (tj. 1 klatka bazowa na sekundę) w obu strumieniach głównym i pomocniczym. Można to zrobić tylko z menu www kamery. 12

13 Ustawienia ekspozycji prędkości elektronicznej migawki, WDR/BLC/HLC, balansu bieli, przełączenia D/N należy konfigurować w każdej kamerze oddzielnie na jej www. W ustawieniach OSD kamery zaleca się ustawienie włączenie nakładania czasu i daty z kamery. O synchronizację zegara czasu kamer W BOX zadba automatycznie rejestrator (dzięki protokołowi ONVIF). 13

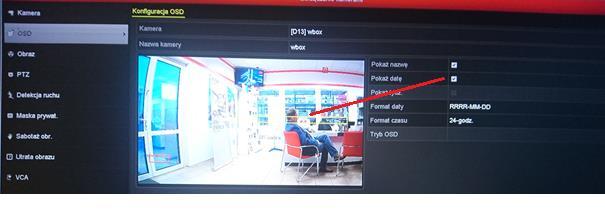

14 W konfiguracji www kamery możemy ustawić nazwę urządzenia do nakładania na obrazie (np. jak nazwa miejsca instalacji kamery np.: Magazyn-wejscie nie należy tu używać polskich znaków diakrytycznych). Z menu ekranowego rejestratorów HIKVISION można skonfigurować nakładanie przez kamerę na obraz wideo informacji o dacie i czasie oraz informację o nazwie kamery w rejestratorze HIKVISION 14

15 Detekcja ruchu Konfiguracja detekcji ruchu można przeprowadzić w rejestratorze lub na www kamery. W rejestratorze trzeba włączyć odbiór zdarzeń detekcji ruchu. 15

16 Ustawienia tu wprowadzone przeniosą się na www kamery. Uwaga: Należy pamiętać by na www kamery prawidłowo oznaczyć harmonogram wykrywania detekcji ruchu. Najlepiej oznaczyć cały tydzień (kolor jasnoniebieski). Nawet jeśli harmonogram nagrywania będzie wykorzystywał detekcję ruchu nie przez cały czas (tzn. okresowo). 16

17 Możliwości konfiguracji reakcji rejestratora HIKVISION na detekcję ruchu z kamery W BOX w zakładce Działanie powiązane: - Na pełny ekran wyświetlenie obrazu kamery na całym ekranie monitora na czas określony przez ustawienie w menu rejestratora. - Ostrzeżenie dźwiękowe uruchomienie brzęczyka w rejestratorze. - Alarm w centrum monitoringu powiadomienie do podłączonych stacji klienckich i klientów mobilnych - Wyślij wysłanie a z powiadomieniem o detekcji ruchu zgodnie z ustawieniami w konfiguracji rejestratora - Wyzwolenie wyjścia alarmowego aktywacja wyjścia przekaźnikowego w rejestratorze na czas określony w konfiguracji parametrów tego wyjścia. - Wyzwolenie kanału rozpoczęcie nagrywania strumienia z wybranej kamery (lub kamer) przez rejestrator. Nagrywanie będzie trwało do momentu odebrania z kamery powiadomienia o zakończeniu detekcji ruchu + czas Postalarmu. 17
