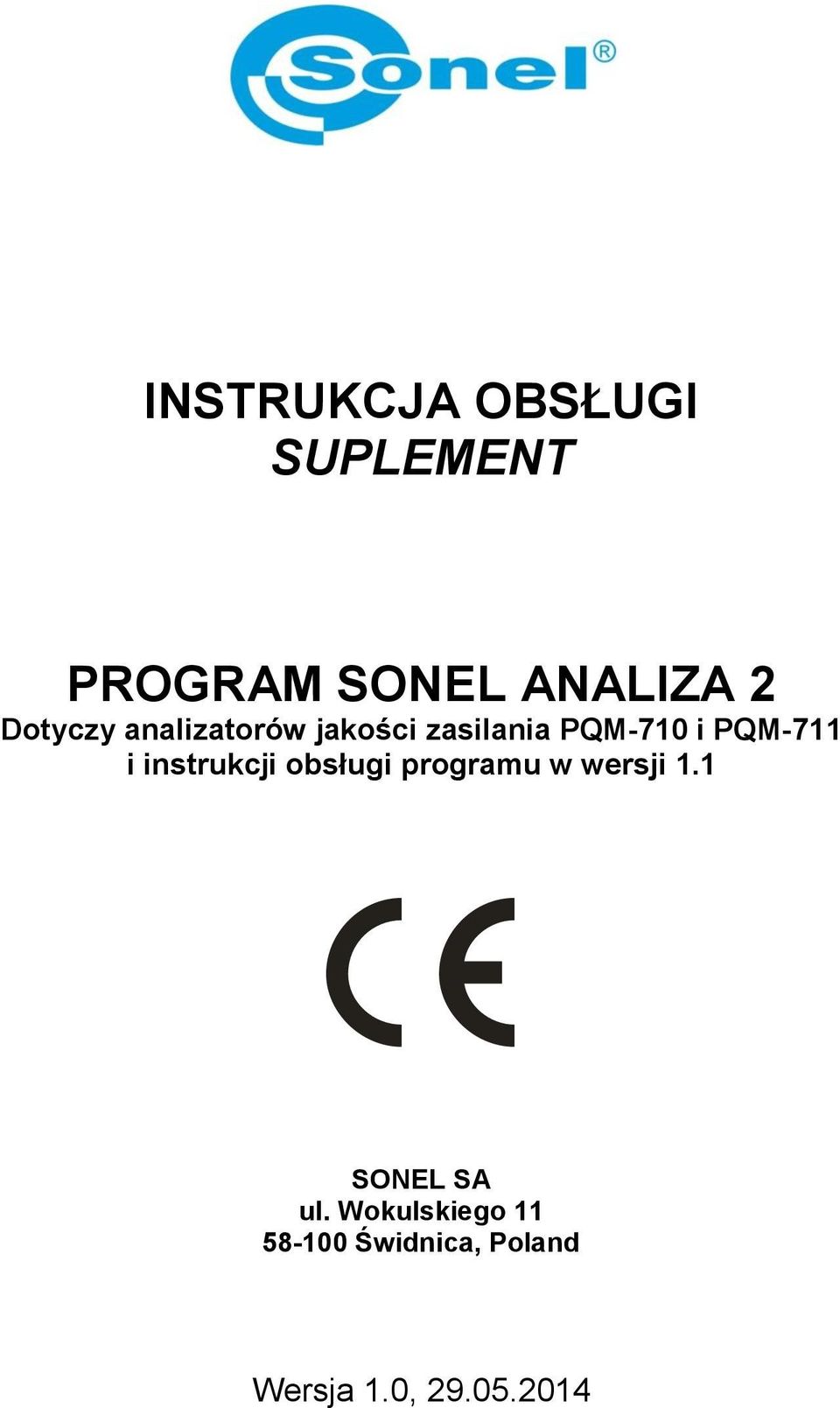

1 INSTRUKCJA OBSŁUGI SUPLEMENT PROGRAM SONEL ANALIZA 2 Dotyczy analizatorów jakości zasilania PQM-710 i PQM-711 i instrukcji obsługi programu w wersji 1.1 SONEL SA ul. Wokulskiego Świdnica, Poland Wersja 1.0,

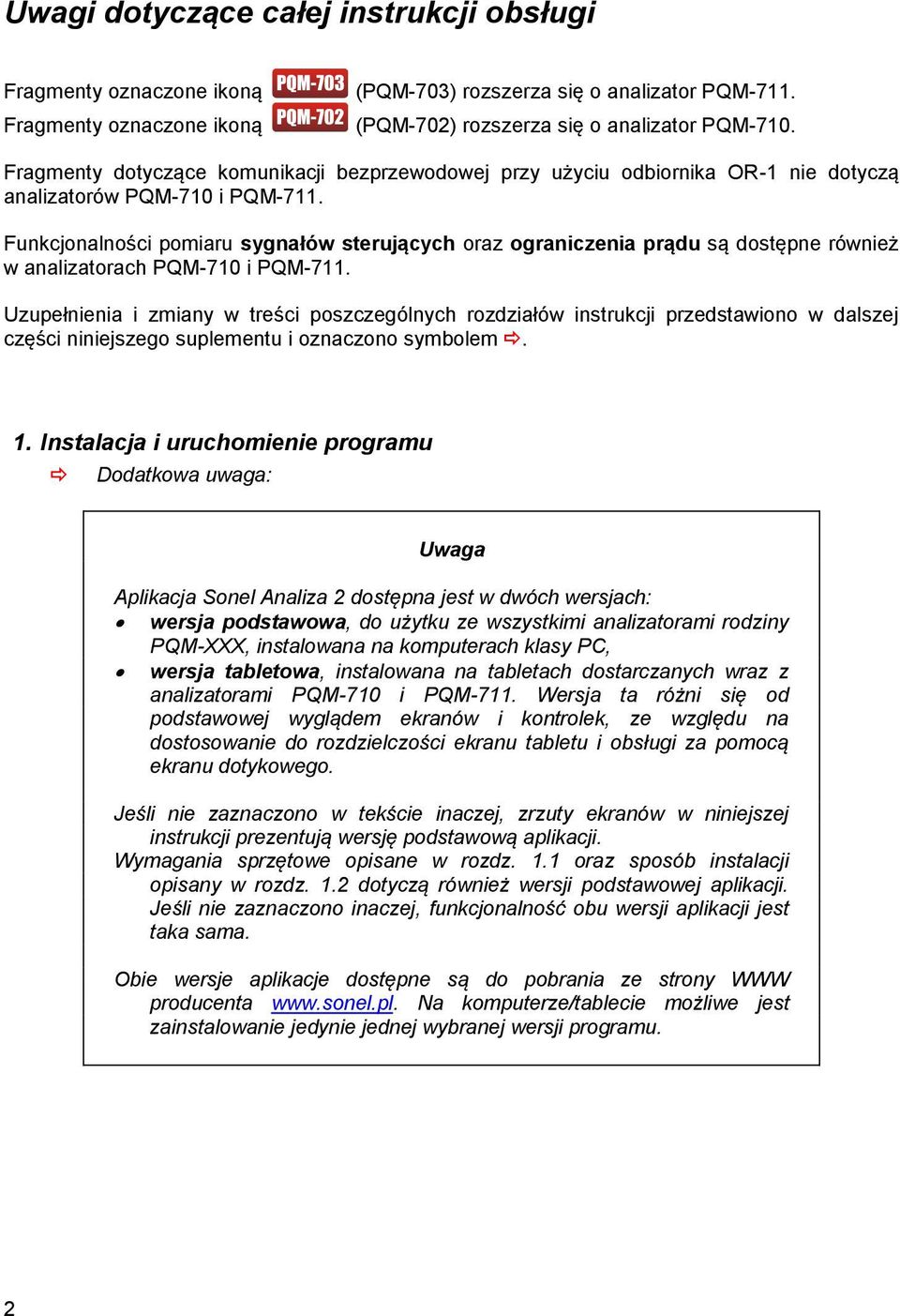

2 Uwagi dotyczące całej instrukcji obsługi Fragmenty oznaczone ikoną Fragmenty oznaczone ikoną (PQM-703) rozszerza się o analizator PQM-711. (PQM-702) rozszerza się o analizator PQM-710. Fragmenty dotyczące komunikacji bezprzewodowej przy użyciu odbiornika OR-1 nie dotyczą analizatorów PQM-710 i PQM-711. Funkcjonalności pomiaru sygnałów sterujących oraz ograniczenia prądu są dostępne również w analizatorach PQM-710 i PQM-711. Uzupełnienia i zmiany w treści poszczególnych rozdziałów instrukcji przedstawiono w dalszej części niniejszego suplementu i oznaczono symbolem. 1. Instalacja i uruchomienie programu Dodatkowa uwaga: Uwaga Aplikacja Sonel Analiza 2 dostępna jest w dwóch wersjach: wersja podstawowa, do użytku ze wszystkimi analizatorami rodziny PQM-XXX, instalowana na komputerach klasy PC, wersja tabletowa, instalowana na tabletach dostarczanych wraz z analizatorami PQM-710 i PQM-711. Wersja ta różni się od podstawowej wyglądem ekranów i kontrolek, ze względu na dostosowanie do rozdzielczości ekranu tabletu i obsługi za pomocą ekranu dotykowego. Jeśli nie zaznaczono w tekście inaczej, zrzuty ekranów w niniejszej instrukcji prezentują wersję podstawową aplikacji. Wymagania sprzętowe opisane w rozdz. 1.1 oraz sposób instalacji opisany w rozdz. 1.2 dotyczą również wersji podstawowej aplikacji. Jeśli nie zaznaczono inaczej, funkcjonalność obu wersji aplikacji jest taka sama. Obie wersje aplikacje dostępne są do pobrania ze strony WWW producenta Na komputerze/tablecie możliwe jest zainstalowanie jedynie jednej wybranej wersji programu. 2

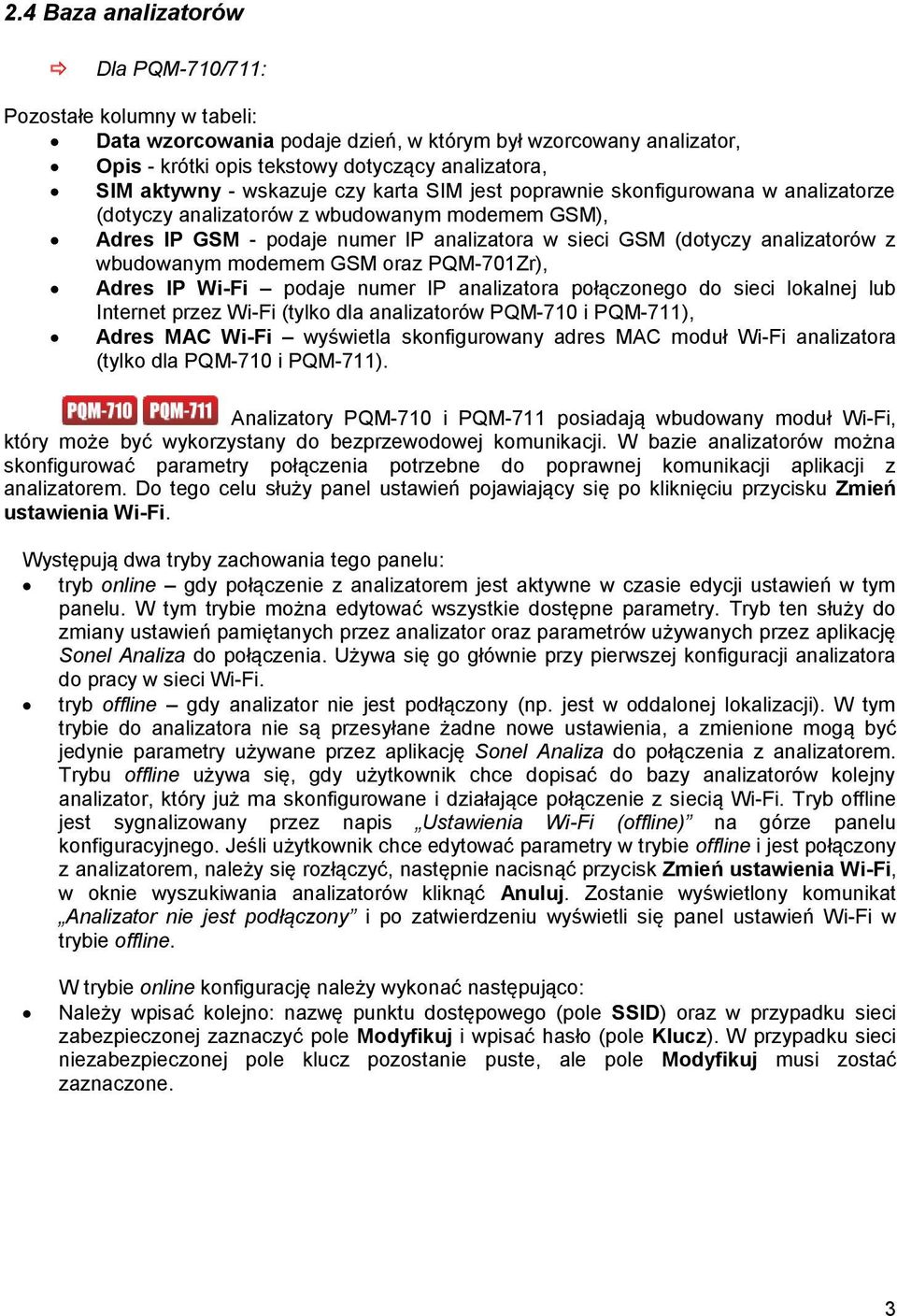

3 2.4 Baza analizatorów Dla PQM-710/711: Pozostałe kolumny w tabeli: Data wzorcowania podaje dzień, w którym był wzorcowany analizator, Opis - krótki opis tekstowy dotyczący analizatora, SIM aktywny - wskazuje czy karta SIM jest poprawnie skonfigurowana w analizatorze (dotyczy analizatorów z wbudowanym modemem GSM), Adres IP GSM - podaje numer IP analizatora w sieci GSM (dotyczy analizatorów z wbudowanym modemem GSM oraz PQM-701Zr), Adres IP Wi-Fi podaje numer IP analizatora połączonego do sieci lokalnej lub Internet przez Wi-Fi (tylko dla analizatorów PQM-710 i PQM-711), Adres MAC Wi-Fi wyświetla skonfigurowany adres MAC moduł Wi-Fi analizatora (tylko dla PQM-710 i PQM-711). Analizatory PQM-710 i PQM-711 posiadają wbudowany moduł Wi-Fi, który może być wykorzystany do bezprzewodowej komunikacji. W bazie analizatorów można skonfigurować parametry połączenia potrzebne do poprawnej komunikacji aplikacji z analizatorem. Do tego celu służy panel ustawień pojawiający się po kliknięciu przycisku Zmień ustawienia Wi-Fi. Występują dwa tryby zachowania tego panelu: tryb online gdy połączenie z analizatorem jest aktywne w czasie edycji ustawień w tym panelu. W tym trybie można edytować wszystkie dostępne parametry. Tryb ten służy do zmiany ustawień pamiętanych przez analizator oraz parametrów używanych przez aplikację Sonel Analiza do połączenia. Używa się go głównie przy pierwszej konfiguracji analizatora do pracy w sieci Wi-Fi. tryb offline gdy analizator nie jest podłączony (np. jest w oddalonej lokalizacji). W tym trybie do analizatora nie są przesyłane żadne nowe ustawienia, a zmienione mogą być jedynie parametry używane przez aplikację Sonel Analiza do połączenia z analizatorem. Trybu offline używa się, gdy użytkownik chce dopisać do bazy analizatorów kolejny analizator, który już ma skonfigurowane i działające połączenie z siecią Wi-Fi. Tryb offline jest sygnalizowany przez napis Ustawienia Wi-Fi (offline) na górze panelu konfiguracyjnego. Jeśli użytkownik chce edytować parametry w trybie offline i jest połączony z analizatorem, należy się rozłączyć, następnie nacisnąć przycisk Zmień ustawienia Wi-Fi, w oknie wyszukiwania analizatorów kliknąć Anuluj. Zostanie wyświetlony komunikat Analizator nie jest podłączony i po zatwierdzeniu wyświetli się panel ustawień Wi-Fi w trybie offline. W trybie online konfigurację należy wykonać następująco: Należy wpisać kolejno: nazwę punktu dostępowego (pole SSID) oraz w przypadku sieci zabezpieczonej zaznaczyć pole Modyfikuj i wpisać hasło (pole Klucz). W przypadku sieci niezabezpieczonej pole klucz pozostanie puste, ale pole Modyfikuj musi zostać zaznaczone. 3

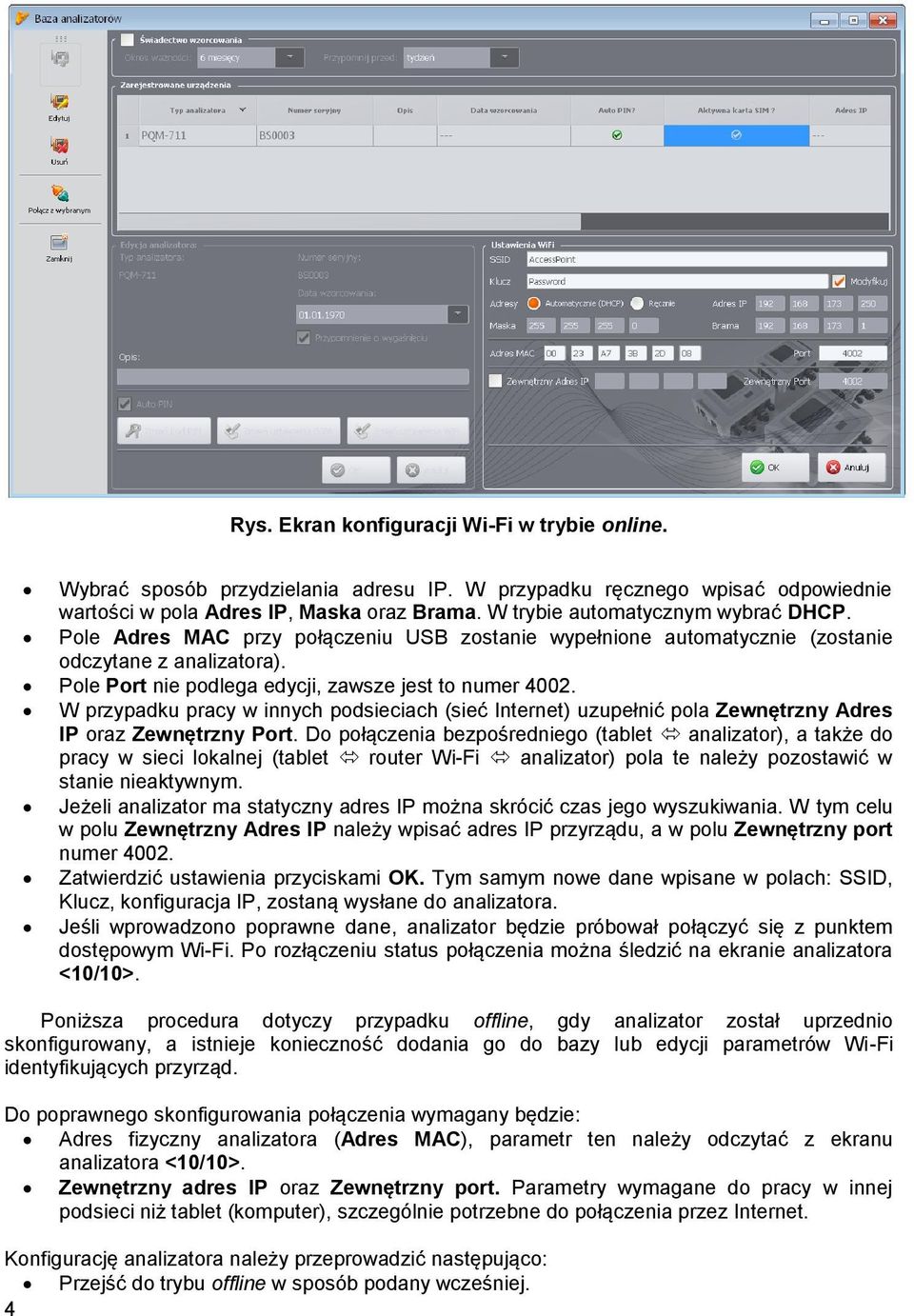

4 Rys. Ekran konfiguracji Wi-Fi w trybie online. Wybrać sposób przydzielania adresu IP. W przypadku ręcznego wpisać odpowiednie wartości w pola Adres IP, Maska oraz Brama. W trybie automatycznym wybrać DHCP. Pole Adres MAC przy połączeniu USB zostanie wypełnione automatycznie (zostanie odczytane z analizatora). Pole Port nie podlega edycji, zawsze jest to numer W przypadku pracy w innych podsieciach (sieć Internet) uzupełnić pola Zewnętrzny Adres IP oraz Zewnętrzny Port. Do połączenia bezpośredniego (tablet analizator), a także do pracy w sieci lokalnej (tablet router Wi-Fi analizator) pola te należy pozostawić w stanie nieaktywnym. Jeżeli analizator ma statyczny adres IP można skrócić czas jego wyszukiwania. W tym celu w polu Zewnętrzny Adres IP należy wpisać adres IP przyrządu, a w polu Zewnętrzny port numer Zatwierdzić ustawienia przyciskami OK. Tym samym nowe dane wpisane w polach: SSID, Klucz, konfiguracja IP, zostaną wysłane do analizatora. Jeśli wprowadzono poprawne dane, analizator będzie próbował połączyć się z punktem dostępowym Wi-Fi. Po rozłączeniu status połączenia można śledzić na ekranie analizatora <10/10>. Poniższa procedura dotyczy przypadku offline, gdy analizator został uprzednio skonfigurowany, a istnieje konieczność dodania go do bazy lub edycji parametrów Wi-Fi identyfikujących przyrząd. Do poprawnego skonfigurowania połączenia wymagany będzie: Adres fizyczny analizatora (Adres MAC), parametr ten należy odczytać z ekranu analizatora <10/10>. Zewnętrzny adres IP oraz Zewnętrzny port. Parametry wymagane do pracy w innej podsieci niż tablet (komputer), szczególnie potrzebne do połączenia przez Internet. Konfigurację analizatora należy przeprowadzić następująco: Przejść do trybu offline w sposób podany wcześniej. 4

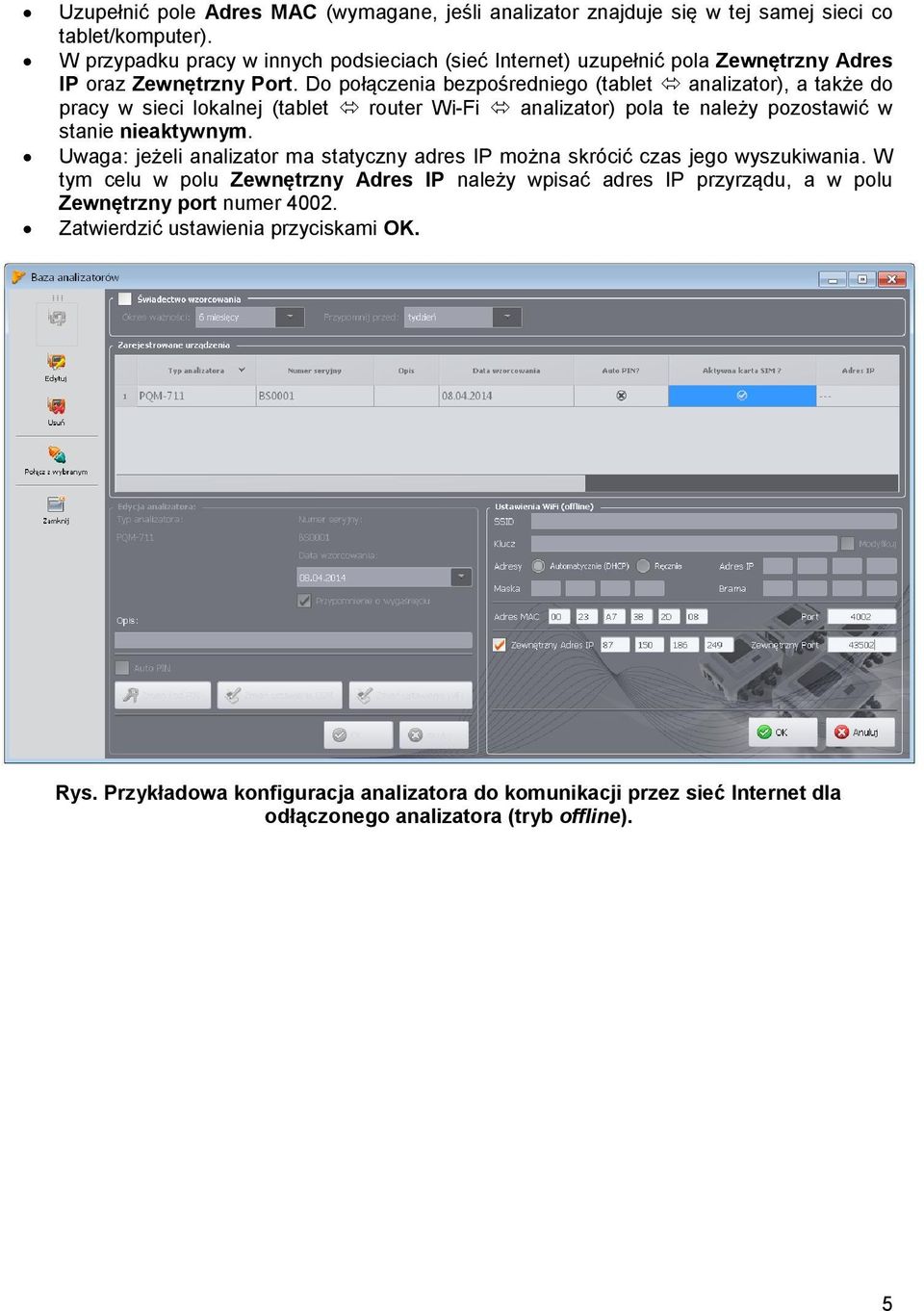

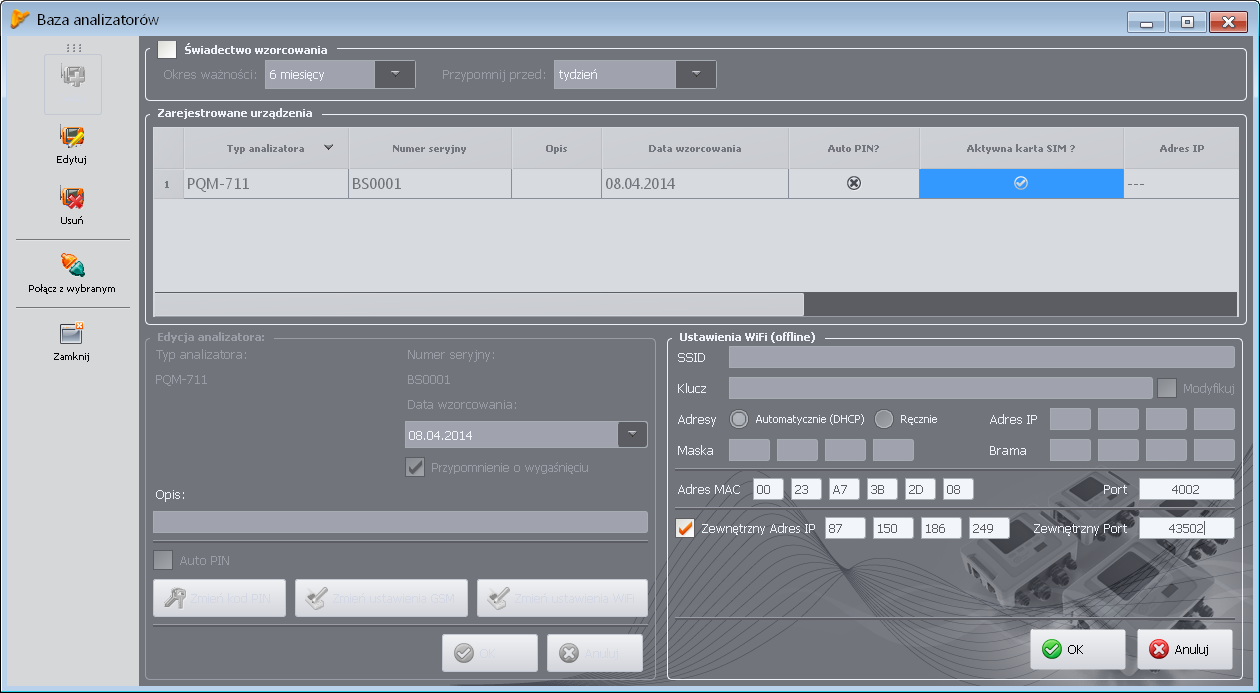

5 Uzupełnić pole Adres MAC (wymagane, jeśli analizator znajduje się w tej samej sieci co tablet/komputer). W przypadku pracy w innych podsieciach (sieć Internet) uzupełnić pola Zewnętrzny Adres IP oraz Zewnętrzny Port. Do połączenia bezpośredniego (tablet analizator), a także do pracy w sieci lokalnej (tablet router Wi-Fi analizator) pola te należy pozostawić w stanie nieaktywnym. Uwaga: jeżeli analizator ma statyczny adres IP można skrócić czas jego wyszukiwania. W tym celu w polu Zewnętrzny Adres IP należy wpisać adres IP przyrządu, a w polu Zewnętrzny port numer Zatwierdzić ustawienia przyciskami OK. Rys. Przykładowa konfiguracja analizatora do komunikacji przez sieć Internet dla odłączonego analizatora (tryb offline). 5

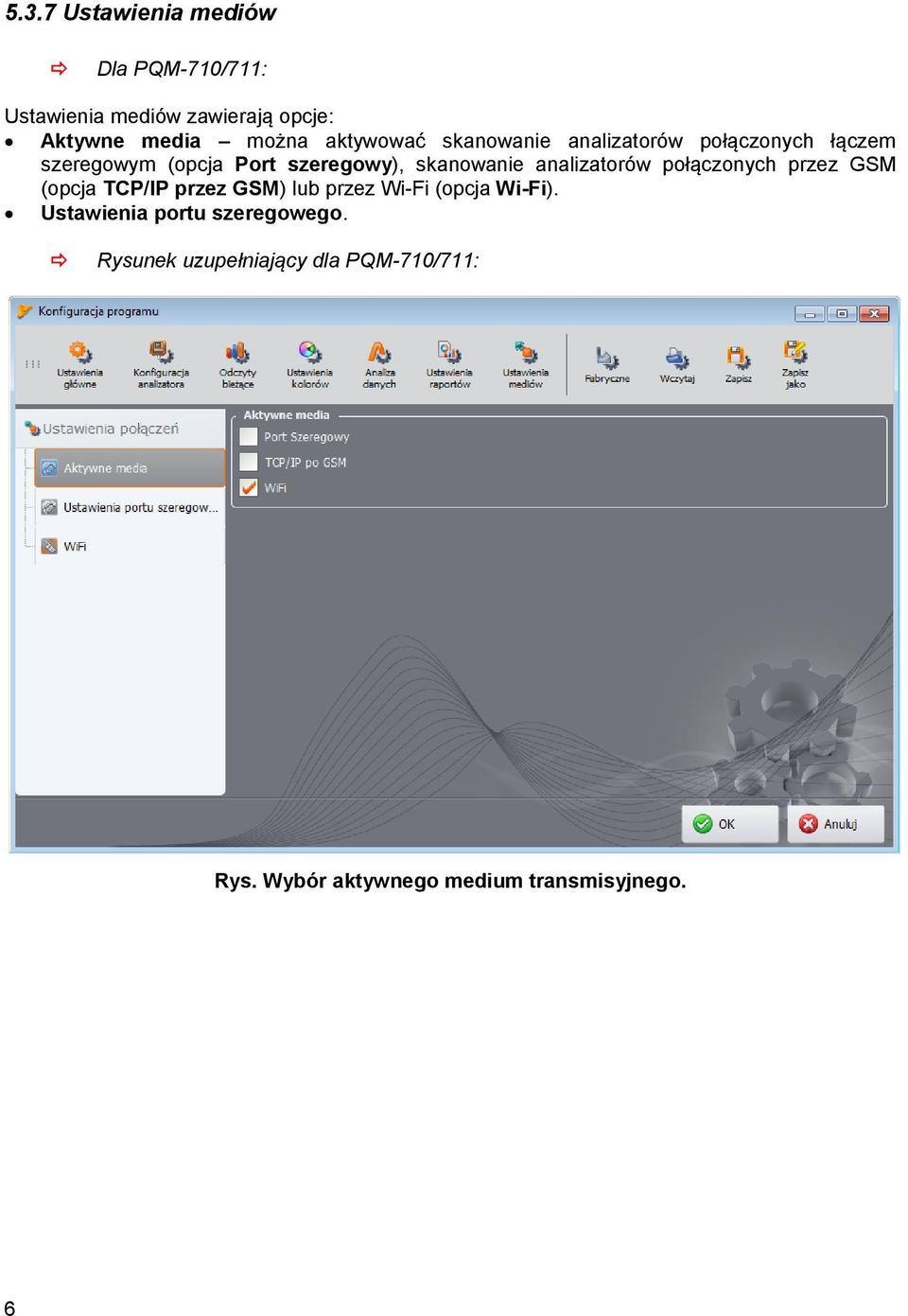

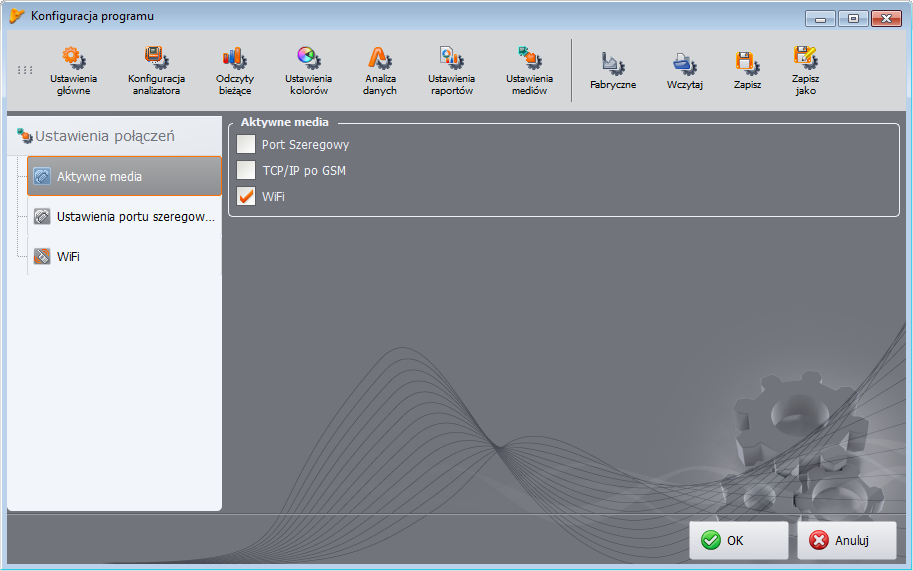

6 5.3.7 Ustawienia mediów Dla PQM-710/711: Ustawienia mediów zawierają opcje: Aktywne media można aktywować skanowanie analizatorów połączonych łączem szeregowym (opcja Port szeregowy), skanowanie analizatorów połączonych przez GSM (opcja TCP/IP przez GSM) lub przez Wi-Fi (opcja Wi-Fi). Ustawienia portu szeregowego. Rysunek uzupełniający dla PQM-710/711: Rys. Wybór aktywnego medium transmisyjnego. 6

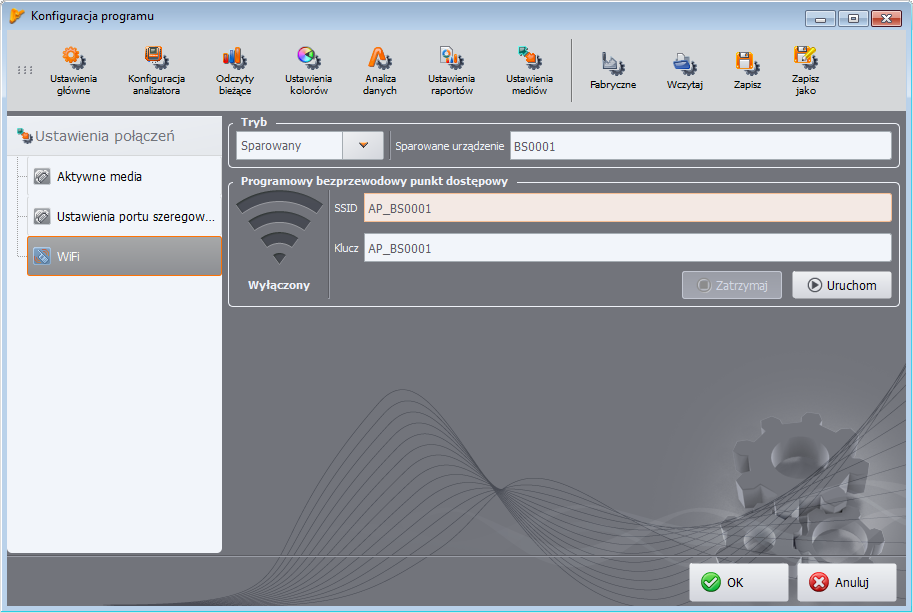

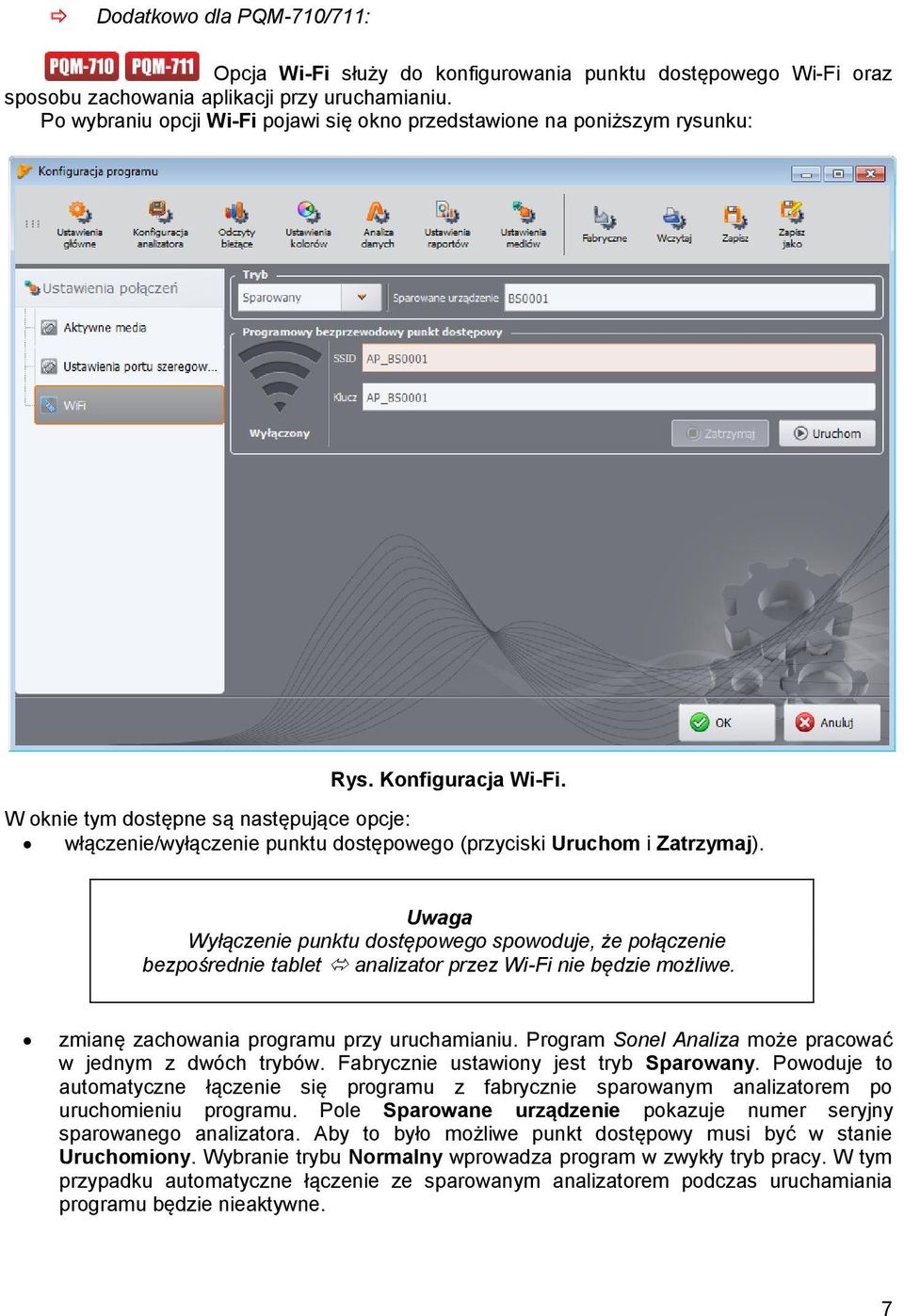

7 Dodatkowo dla PQM-710/711: Opcja Wi-Fi służy do konfigurowania punktu dostępowego Wi-Fi oraz sposobu zachowania aplikacji przy uruchamianiu. Po wybraniu opcji Wi-Fi pojawi się okno przedstawione na poniższym rysunku: Rys. Konfiguracja Wi-Fi. W oknie tym dostępne są następujące opcje: włączenie/wyłączenie punktu dostępowego (przyciski Uruchom i Zatrzymaj). Uwaga Wyłączenie punktu dostępowego spowoduje, że połączenie bezpośrednie tablet analizator przez Wi-Fi nie będzie możliwe. zmianę zachowania programu przy uruchamianiu. Program Sonel Analiza może pracować w jednym z dwóch trybów. Fabrycznie ustawiony jest tryb Sparowany. Powoduje to automatyczne łączenie się programu z fabrycznie sparowanym analizatorem po uruchomieniu programu. Pole Sparowane urządzenie pokazuje numer seryjny sparowanego analizatora. Aby to było możliwe punkt dostępowy musi być w stanie Uruchomiony. Wybranie trybu Normalny wprowadza program w zwykły tryb pracy. W tym przypadku automatyczne łączenie ze sparowanym analizatorem podczas uruchamiania programu będzie nieaktywne. 7

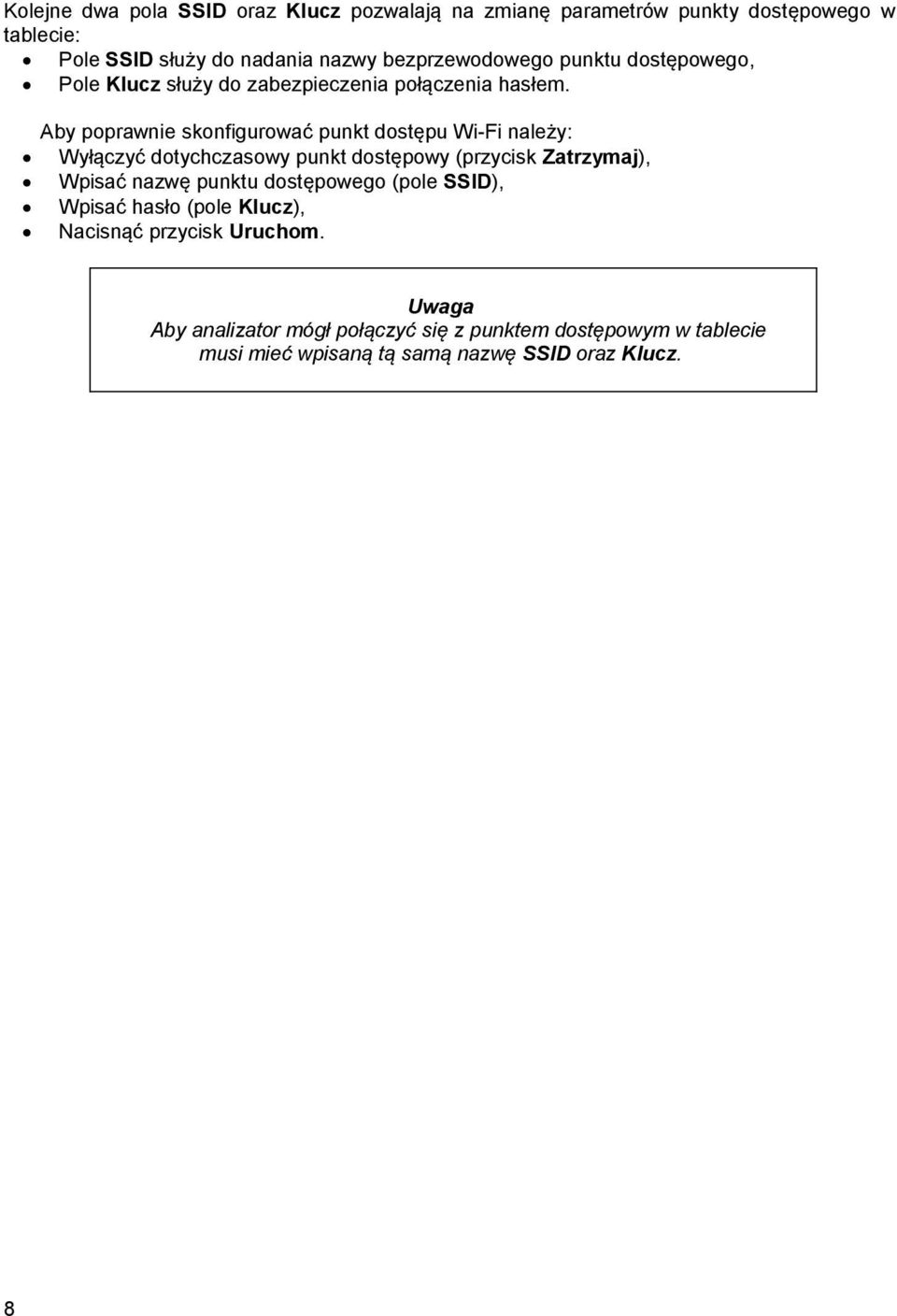

8 Kolejne dwa pola SSID oraz Klucz pozwalają na zmianę parametrów punkty dostępowego w tablecie: Pole SSID służy do nadania nazwy bezprzewodowego punktu dostępowego, Pole Klucz służy do zabezpieczenia połączenia hasłem. Aby poprawnie skonfigurować punkt dostępu Wi-Fi należy: Wyłączyć dotychczasowy punkt dostępowy (przycisk Zatrzymaj), Wpisać nazwę punktu dostępowego (pole SSID), Wpisać hasło (pole Klucz), Nacisnąć przycisk Uruchom. Uwaga Aby analizator mógł połączyć się z punktem dostępowym w tablecie musi mieć wpisaną tą samą nazwę SSID oraz Klucz. 8
