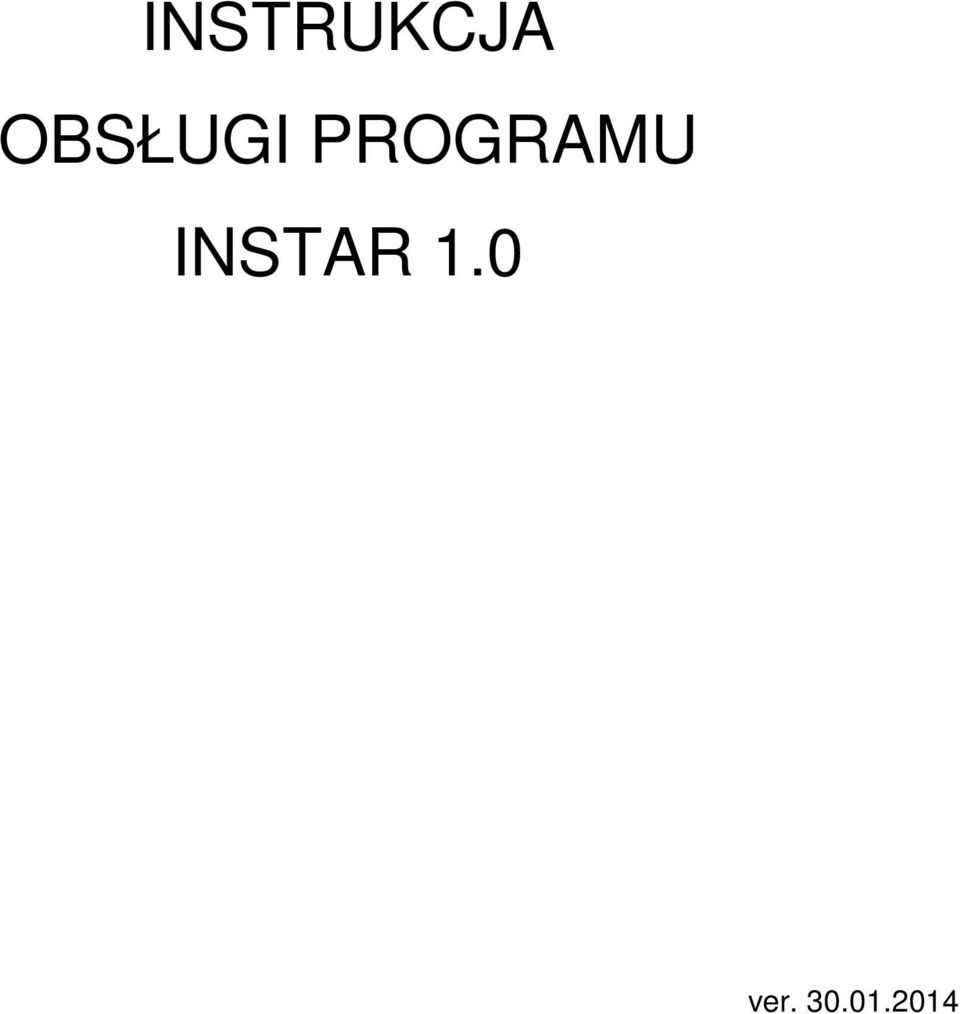

1 INSTRUKCJA OBSŁUGI PROGRAMU INSTAR 1.0 ver

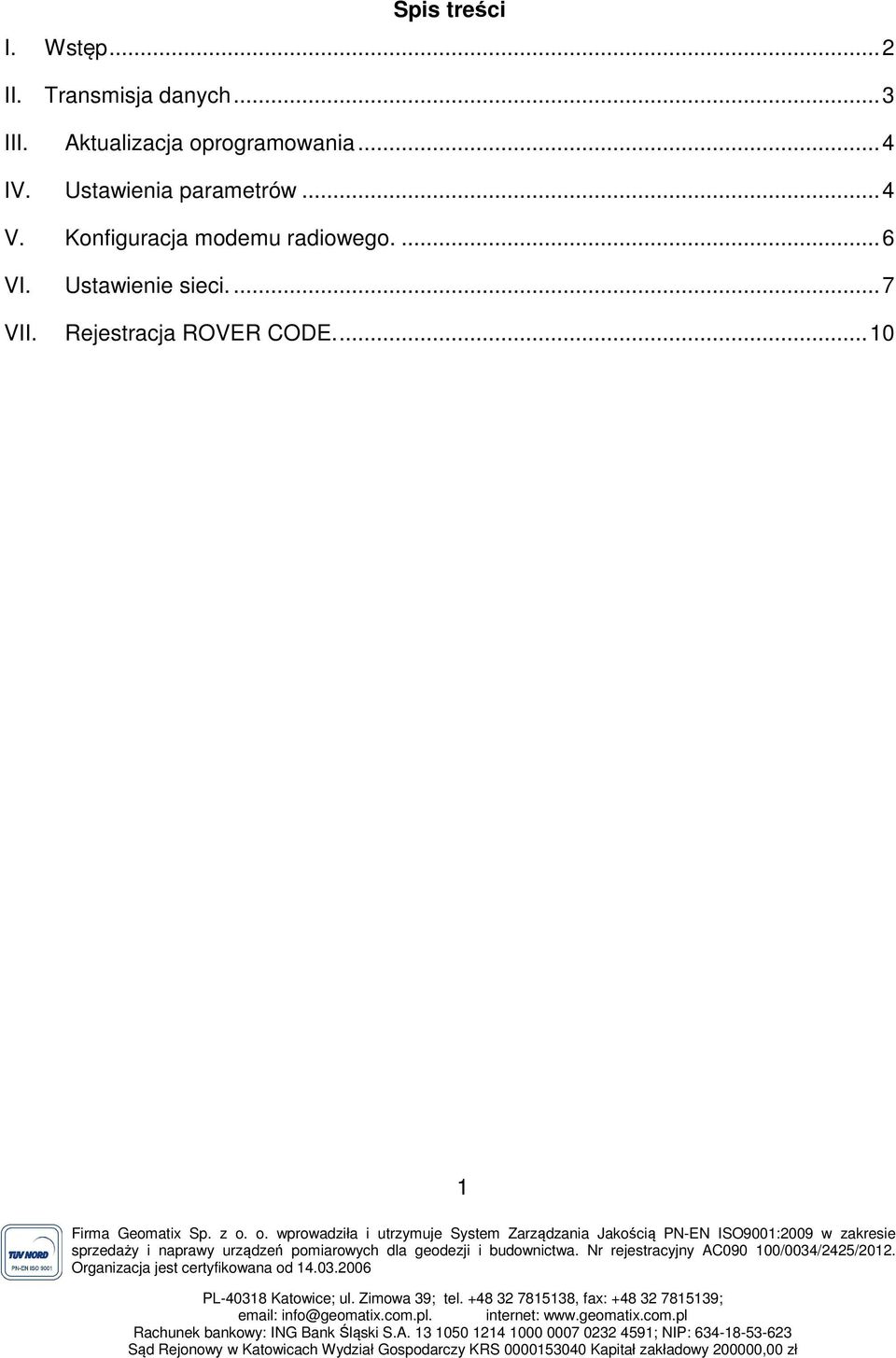

2 Spis treści I. Wstęp... 2 II. Transmisja danych... 3 III. Aktualizacja oprogramowania... 4 IV. Ustawienia parametrów... 4 V. Konfiguracja modemu radiowego VI. Ustawienie sieci VII. Rejestracja ROVER CODE

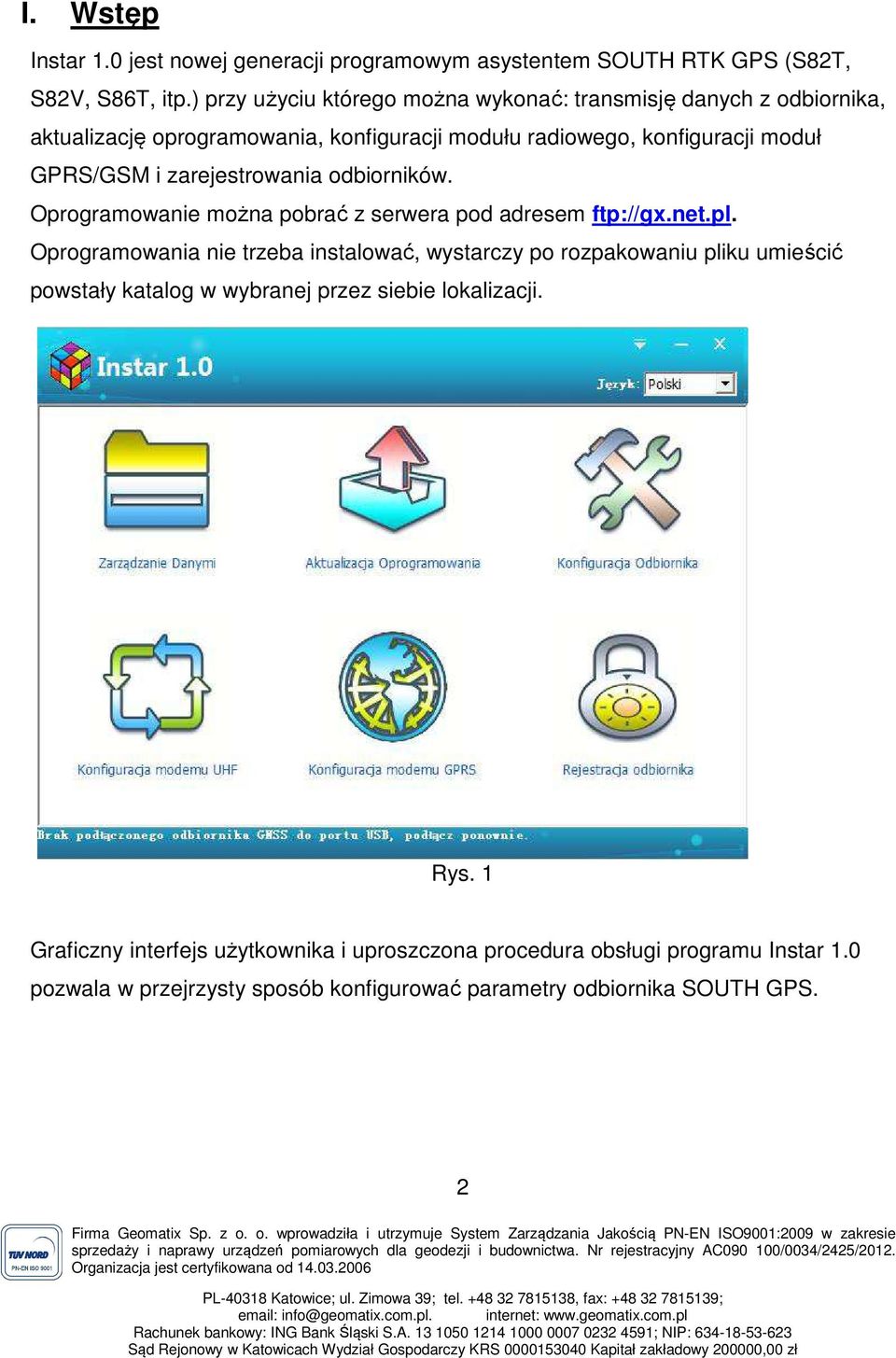

3 I. Wstęp Instar 1.0 jest nowej generacji programowym asystentem SOUTH RTK GPS (S82T, S82V, S86T, itp.) przy użyciu którego można wykonać: transmisję danych z odbiornika, aktualizację oprogramowania, konfiguracji modułu radiowego, konfiguracji moduł GPRS/GSM i zarejestrowania odbiorników. Oprogramowanie można pobrać z serwera pod adresem ftp://gx.net.pl. Oprogramowania nie trzeba instalować, wystarczy po rozpakowaniu pliku umieścić powstały katalog w wybranej przez siebie lokalizacji. Rys. 1 Graficzny interfejs użytkownika i uproszczona procedura obsługi programu Instar 1.0 pozwala w przejrzysty sposób konfigurować parametry odbiornika SOUTH GPS. 2

zarejestrowania odbiorników. Oprogramowanie można pobrać z serwera pod adresem ftp://gx.net.pl.

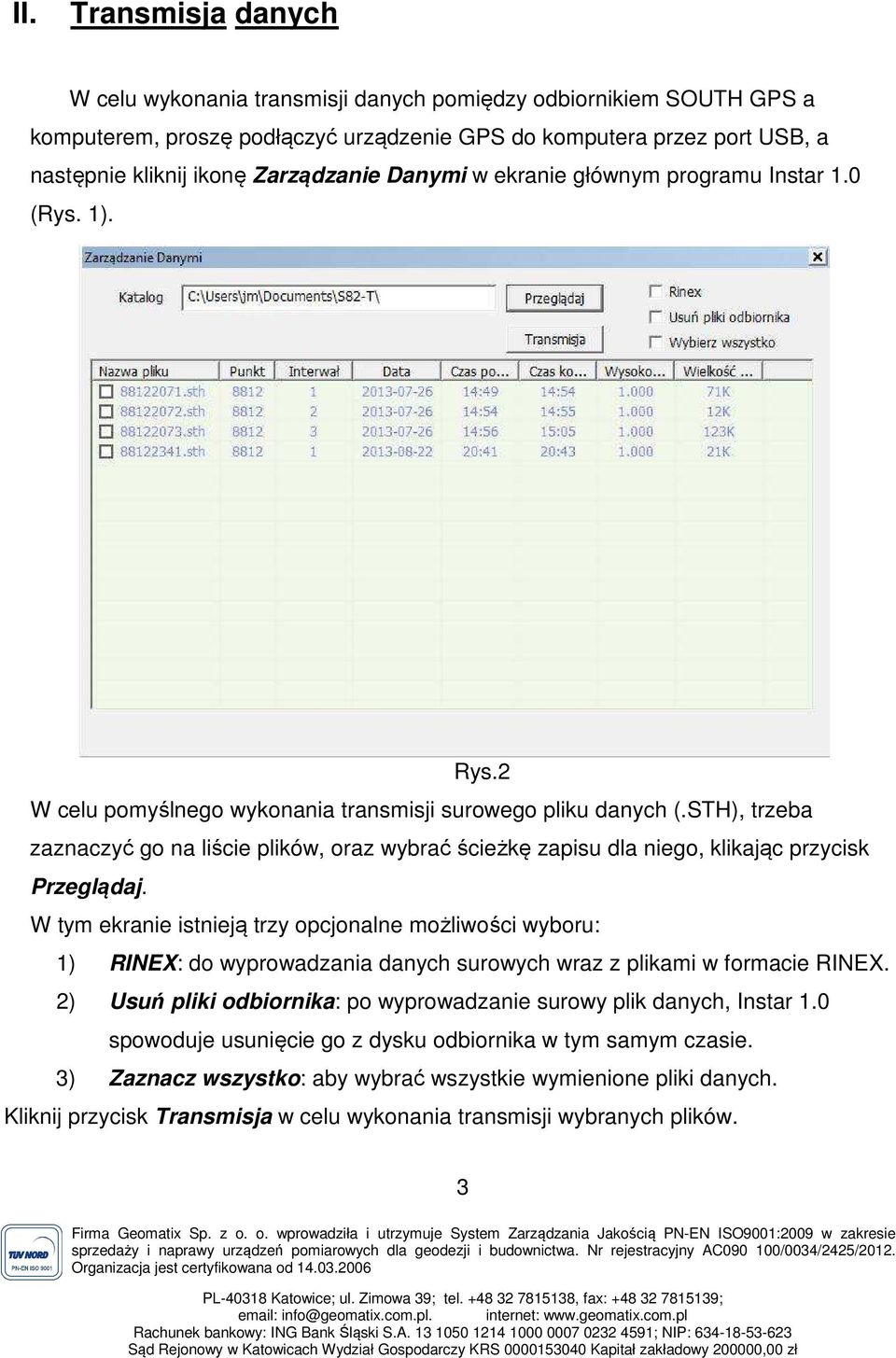

4 II. Transmisja danych W celu wykonania transmisji danych pomiędzy odbiornikiem SOUTH GPS a komputerem, proszę podłączyć urządzenie GPS do komputera przez port USB, a następnie kliknij ikonę Zarządzanie Danymi w ekranie głównym programu Instar 1.0 (Rys. 1). Rys.2 W celu pomyślnego wykonania transmisji surowego pliku danych (.STH), trzeba zaznaczyć go na liście plików, oraz wybrać ścieżkę zapisu dla niego, klikając przycisk Przeglądaj. W tym ekranie istnieją trzy opcjonalne możliwości wyboru: 1) RINEX: do wyprowadzania danych surowych wraz z plikami w formacie RINEX. 2) Usuń pliki odbiornika: po wyprowadzanie surowy plik danych, Instar 1.0 spowoduje usunięcie go z dysku odbiornika w tym samym czasie. 3) Zaznacz wszystko: aby wybrać wszystkie wymienione pliki danych. Kliknij przycisk Transmisja w celu wykonania transmisji wybranych plików. 3

STH), trzeba zaznaczyć go na liście plików, oraz wybrać ścieżkę zapisu dla niego, klikając przycisk Przeglądaj.

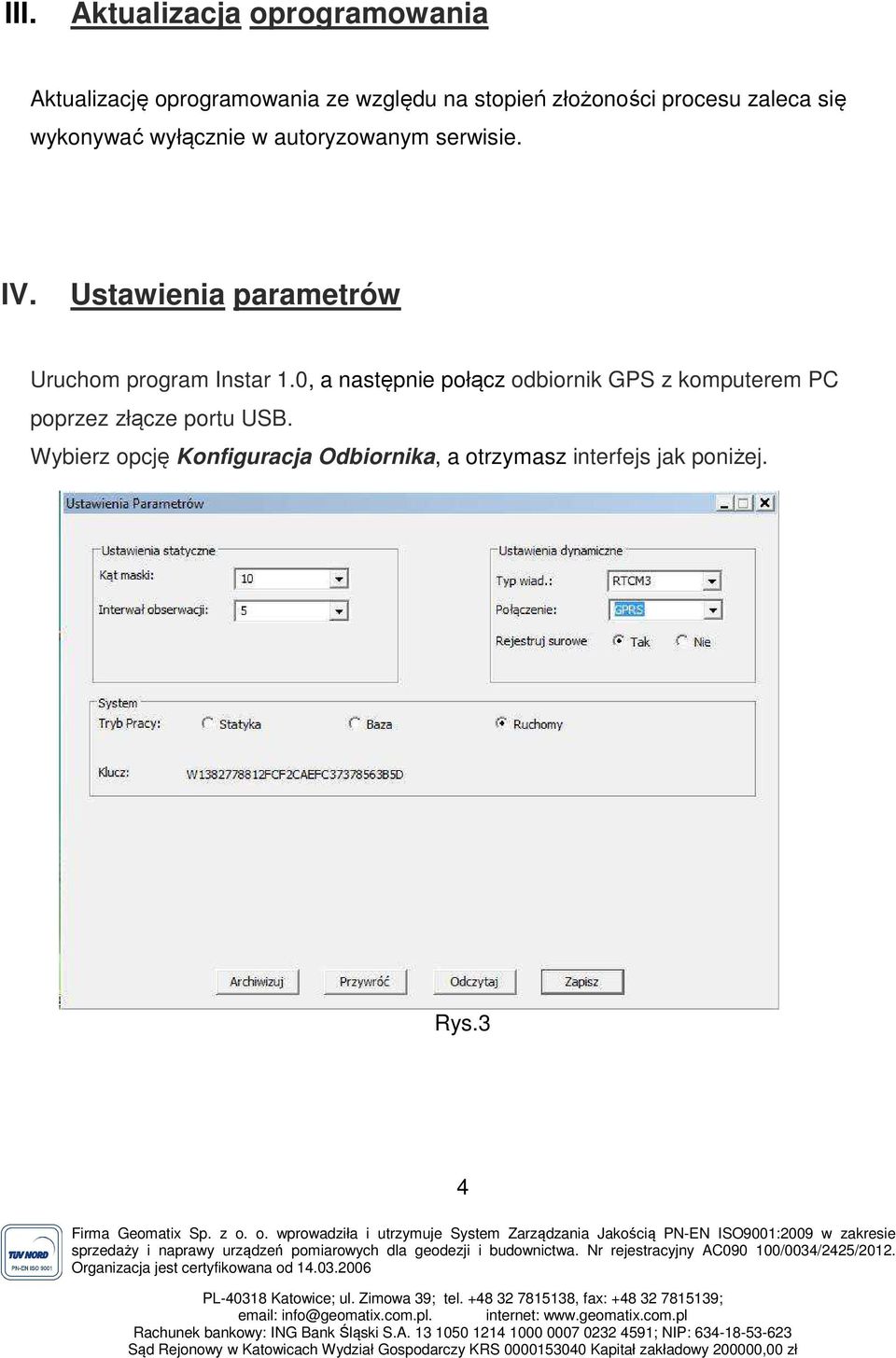

5 III. Aktualizacja oprogramowania Aktualizację oprogramowania ze względu na stopień złożoności procesu zaleca się wykonywać wyłącznie w autoryzowanym serwisie. IV. Ustawienia parametrów Uruchom program Instar 1.0, a następnie połącz odbiornik GPS z komputerem PC poprzez złącze portu USB. Wybierz opcję Konfiguracja Odbiornika, a otrzymasz interfejs jak poniżej. Rys.3 4

Ustawienia parametrów Uruchom program Instar 1.

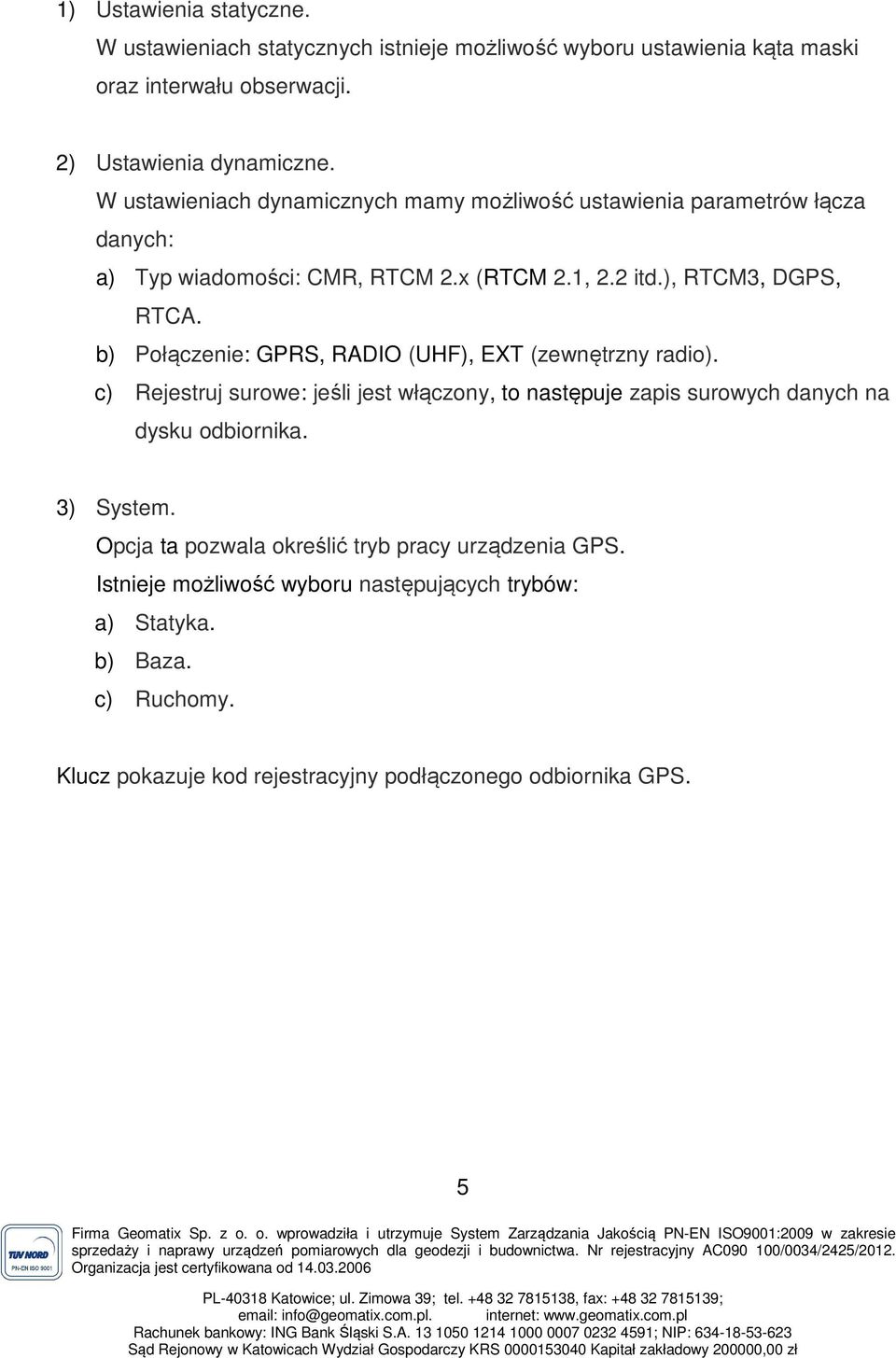

6 1) Ustawienia statyczne. W ustawieniach statycznych istnieje możliwość wyboru ustawienia kąta maski oraz interwału obserwacji. 2) Ustawienia dynamiczne. W ustawieniach dynamicznych mamy możliwość ustawienia parametrów łącza danych: a) Typ wiadomości: CMR, RTCM 2.x (RTCM 2.1, 2.2 itd.), RTCM3, DGPS, RTCA. b) Połączenie: GPRS, RADIO (UHF), EXT (zewnętrzny radio). c) Rejestruj surowe: jeśli jest włączony, to następuje zapis surowych danych na dysku odbiornika. 3) System. Opcja ta pozwala określić tryb pracy urządzenia GPS. Istnieje możliwość wyboru następujących trybów: a) Statyka. b) Baza. c) Ruchomy. Klucz pokazuje kod rejestracyjny podłączonego odbiornika GPS. 5

b) Połączenie: GPRS, RADIO (UHF), EXT (zewnętrzny radio). c) Rejestruj surowe: jeśli jest włączony, to następuje zapis surowych danych na dysku odbiornika. 3) System.

7 V. Konfiguracja modemu radiowego. Menu ustawień Radia przeznaczony jest do zmiany parametrów wewnętrznego radia UHF SOUTH GPS. Wymagane jest połączenie odbiornika GPS przez port RS Tryb połączenia bezpośredniego stosuje się jedynie w czynnościach serwisowych. 2. Tryb bezpośredniego zasilania. Rys.4 Jeśli GPS jest zasilany baterią wewnętrzną można dokonać konfiguracji modemu radiowego za pomocą programu Instar. W tym celu należy podłączyć odbiornik GPS z komputerem przy pomocy kabla RS232-USB. Uruchamiamy program Instar, wybieramy opcję Konfiguracja modemu radiowego, na ekranie komputera otrzymujemy interfejs jak Rys.4. Włączamy zasilanie odbiornika, wybieramy z opcji 6

Tryb bezpośredniego zasilania. Rys.4 Jeśli GPS jest zasilany baterią wewnętrzną można dokonać konfiguracji modemu radiowego za pomocą programu Instar.

8 dostępny port COM, ustawienie szybkości transmisji w , klikamy przycisk Otwórz. Po rozpoznaniu odbiornika GPS, można dostosować odstępy częstotliwości, wskaż częstotliwość itp. dla modułu UHF z odbiornikiem GPS. Można przywrócić wszystkie ustawienia do wartości domyślnych UHF, klikając przycisk Domyślne. Rys.5 VI. Ustawienie sieci. W tym module programu jest możliwość sprawdzenia, oraz ustawienia parametrów GPRS/GSM w odbiorniku GPS. Aby sprawdzić lub ustawić parametry GPRS/GSM należy: 1. Uruchomić na komputerze program Instar Wtyczkę kabla L997Y z opisem GPS podłączyć do portu szeregowego RS232 odbiornika. 3. Włączyć zasilanie odbiornika. 7

Można przywrócić wszystkie ustawienia do wartości domyślnych UHF, klikając przycisk Domyślne. Rys.5 VI. Ustawienie sieci.

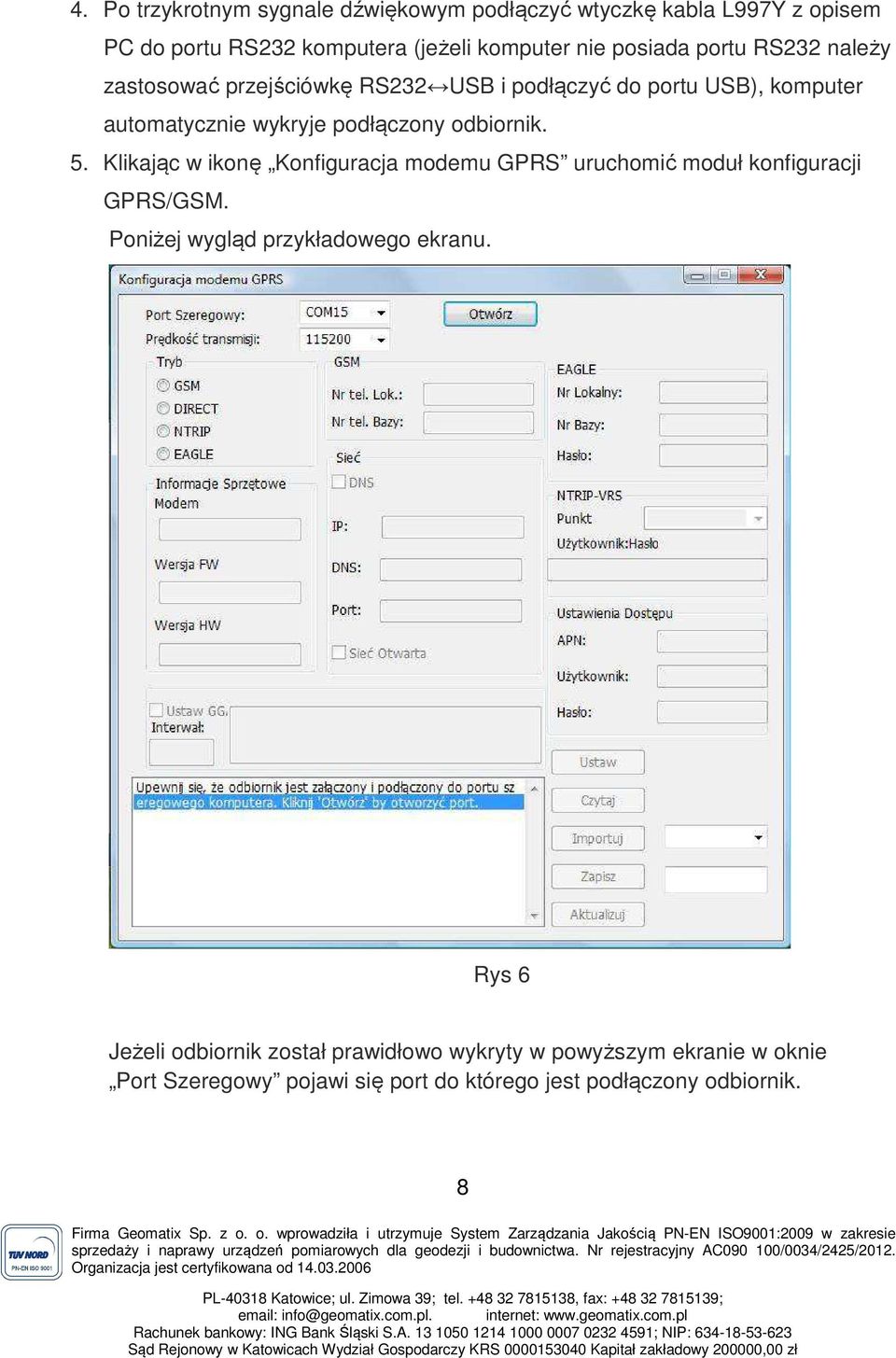

9 4. Po trzykrotnym sygnale dźwiękowym podłączyć wtyczkę kabla L997Y z opisem PC do portu RS232 komputera (jeżeli komputer nie posiada portu RS232 należy zastosować przejściówkę RS232 USB i podłączyć do portu USB), komputer automatycznie wykryje podłączony odbiornik. 5. Klikając w ikonę Konfiguracja modemu GPRS uruchomić moduł konfiguracji GPRS/GSM. Poniżej wygląd przykładowego ekranu. Rys 6 Jeżeli odbiornik został prawidłowo wykryty w powyższym ekranie w oknie Port Szeregowy pojawi się port do którego jest podłączony odbiornik. 8

5. Klikając w ikonę Konfiguracja modemu GPRS uruchomić moduł konfiguracji GPRS/GSM. Poniżej wygląd przykładowego ekranu.

10 6. Kliknij w ikonę Otwórz. Poniżej przykładowy ekran z zaznaczonymi czerwoną obwódką oknami prawidłowo skonfigurowanymi. Pozostałe okna nie podlegają konfiguracji. Rys 7 Każde z zaznaczonych okien należy konfigurować osobno a po skonfigurowaniu kliknąć w ikonę Ustaw. Po zakończeniu konfigurowania kliknij w ikonę Czytaj aby sprawdzić prawidłowość wszystkich ustawień. Jeżeli wszystko jest prawidłowo skonfigurowane kliknij w ikonę Zamknij. 9

Pozostałe okna nie podlegają konfiguracji.

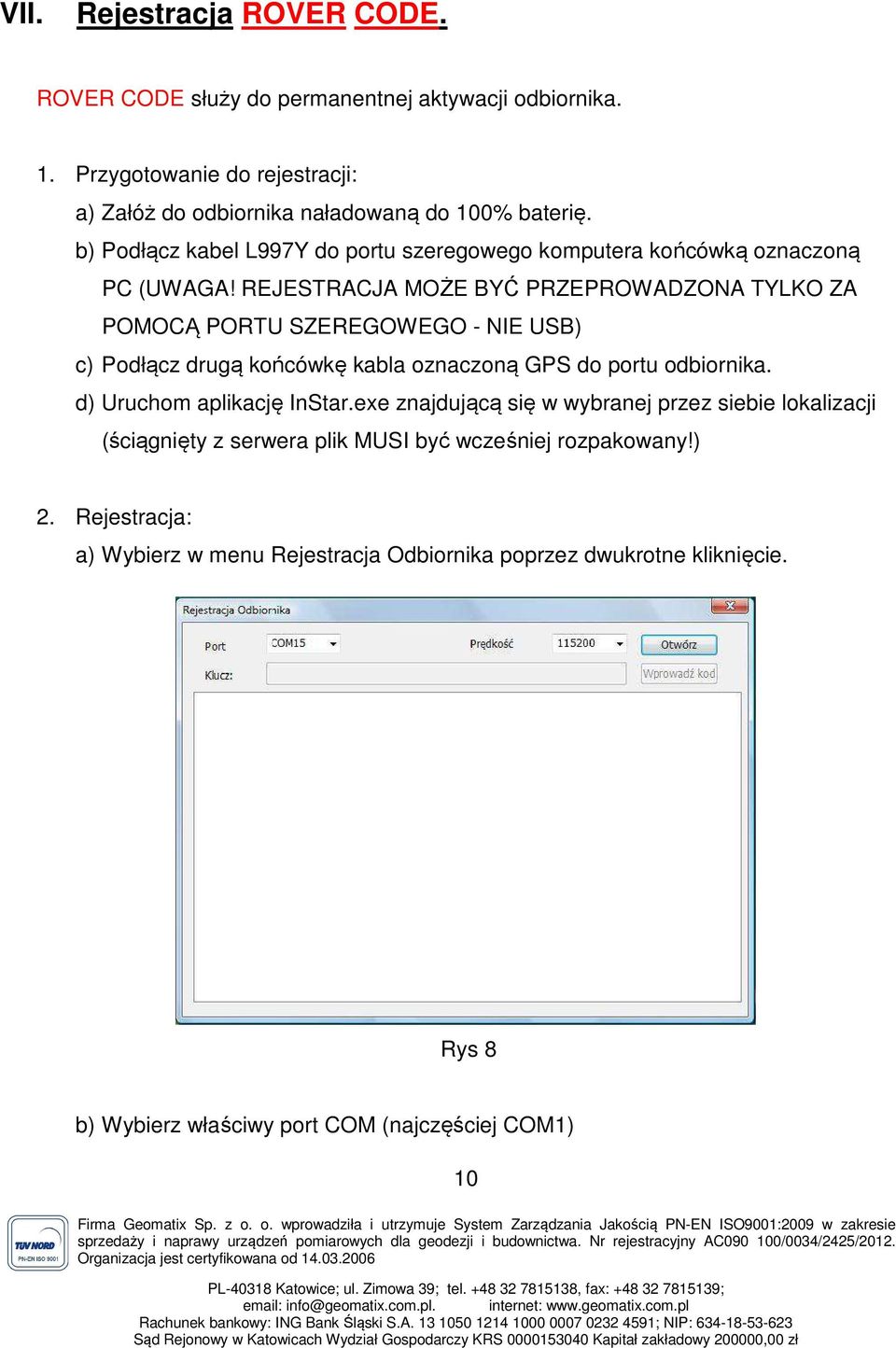

11 VII. Rejestracja ROVER CODE. ROVER CODE służy do permanentnej aktywacji odbiornika. 1. Przygotowanie do rejestracji: a) Załóż do odbiornika naładowaną do 100% baterię. b) Podłącz kabel L997Y do portu szeregowego komputera końcówką oznaczoną PC (UWAGA! REJESTRACJA MOŻE BYĆ PRZEPROWADZONA TYLKO ZA POMOCĄ PORTU SZEREGOWEGO - NIE USB) c) Podłącz drugą końcówkę kabla oznaczoną GPS do portu odbiornika. d) Uruchom aplikację InStar.exe znajdującą się w wybranej przez siebie lokalizacji (ściągnięty z serwera plik MUSI być wcześniej rozpakowany!) 2. Rejestracja: a) Wybierz w menu Rejestracja Odbiornika poprzez dwukrotne kliknięcie. Rys 8 b) Wybierz właściwy port COM (najczęściej COM1) 10

REJESTRACJA MOŻE BYĆ PRZEPROWADZONA TYLKO ZA POMOCĄ PORTU SZEREGOWEGO - NIE USB) c) Podłącz drugą końcówkę kabla oznaczoną GPS do portu odbiornika.

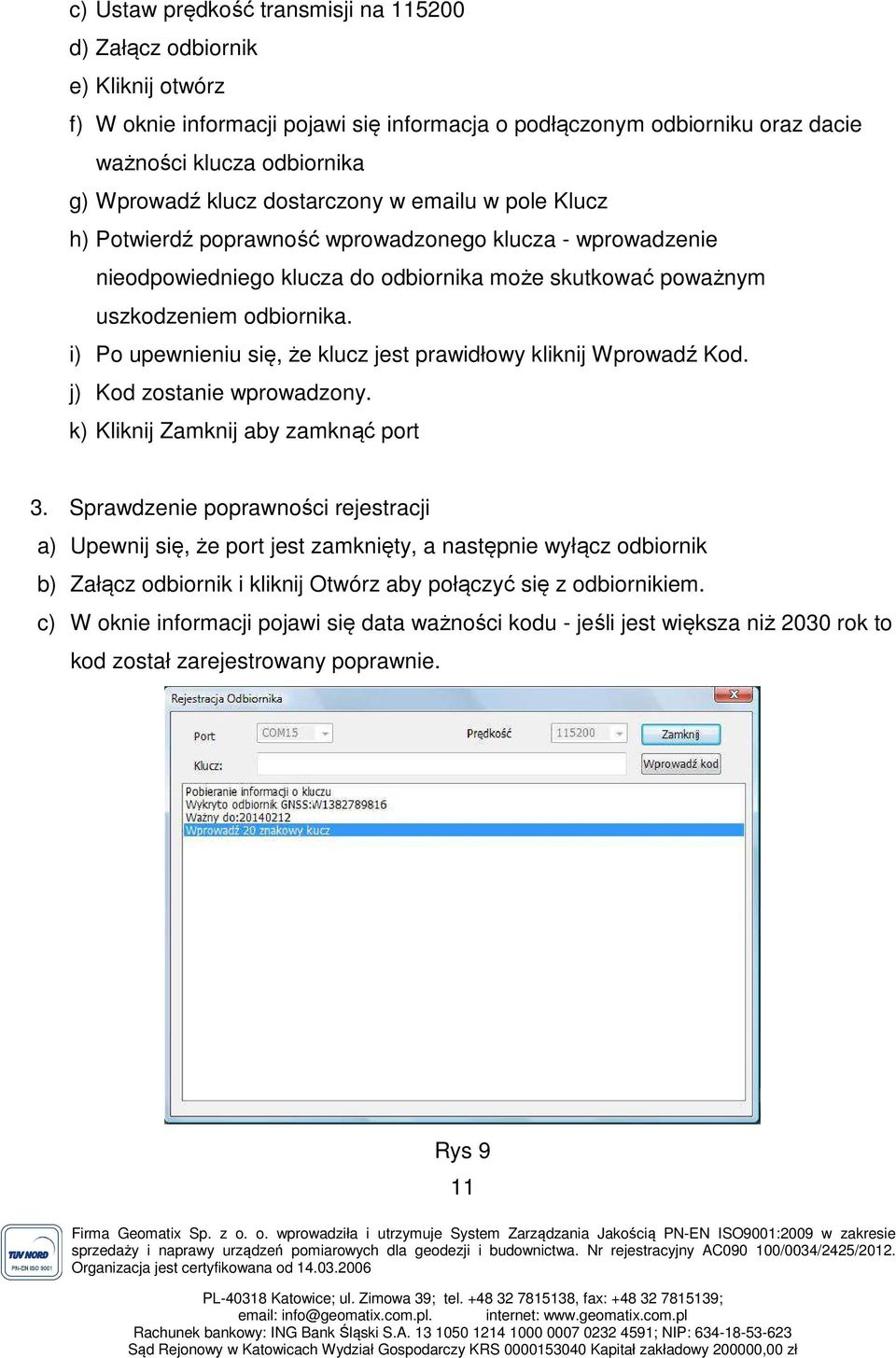

12 c) Ustaw prędkość transmisji na d) Załącz odbiornik e) Kliknij otwórz f) W oknie informacji pojawi się informacja o podłączonym odbiorniku oraz dacie ważności klucza odbiornika g) Wprowadź klucz dostarczony w u w pole Klucz h) Potwierdź poprawność wprowadzonego klucza - wprowadzenie nieodpowiedniego klucza do odbiornika może skutkować poważnym uszkodzeniem odbiornika. i) Po upewnieniu się, że klucz jest prawidłowy kliknij Wprowadź Kod. j) Kod zostanie wprowadzony. k) Kliknij Zamknij aby zamknąć port 3. Sprawdzenie poprawności rejestracji a) Upewnij się, że port jest zamknięty, a następnie wyłącz odbiornik b) Załącz odbiornik i kliknij Otwórz aby połączyć się z odbiornikiem. c) W oknie informacji pojawi się data ważności kodu - jeśli jest większa niż 2030 rok to kod został zarejestrowany poprawnie. Rys 9 11

i) Po upewnieniu się, że klucz jest prawidłowy kliknij Wprowadź Kod. j) Kod zostanie wprowadzony. k) Kliknij Zamknij aby zamknąć port 3.

13 d) Jeśli data jest mniejsza niż 2030 rok lub wartość daty jest 0 to przeprowadź ponownie procedurę rejestracji. Po zakończeniu procedur zamknij port klikając Zamknij, wyłącz odbiornik i rozłącz kabel. Odbiornik jest gotowy do pracy. 12

Po zakończeniu procedur zamknij port klikając Zamknij,
