CENTRALA STERUJĄCA SMART CONTROL

Transkrypt

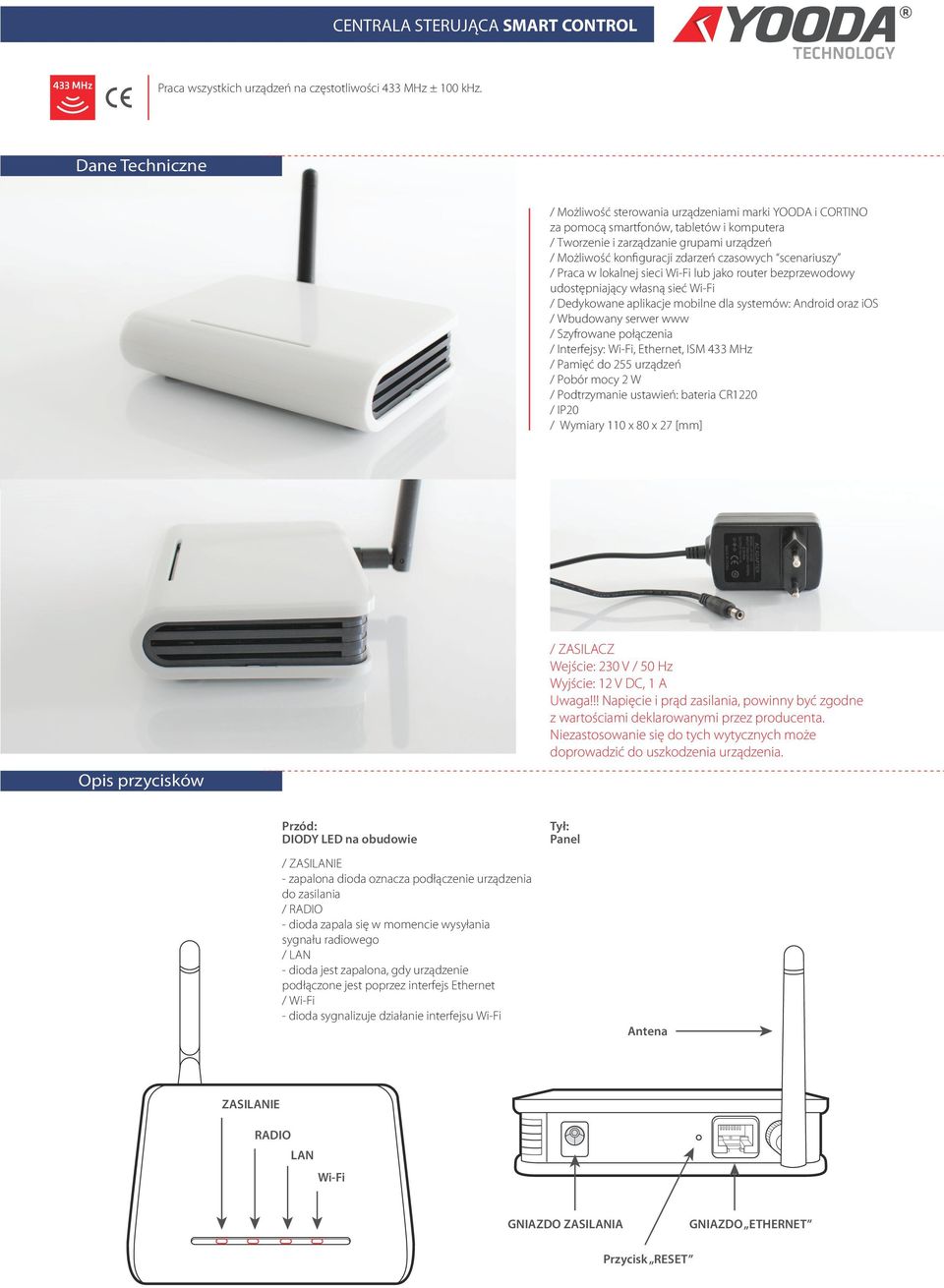

1 Dane Techniczne / Możliwość sterowania urządzeniami marki YOODA i CORTINO za pomocą smartfonów, tabletów i komputera / Tworzenie i zarządzanie grupami urządzeń / Możliwość konfiguracji zdarzeń czasowych scenariuszy / Praca w lokalnej sieci Wi-Fi lub jako router bezprzewodowy udostępniający własną sieć Wi-Fi / Dedykowane aplikacje mobilne dla systemów: Android oraz ios / Wbudowany serwer www / Szyfrowane połączenia / Interfejsy: Wi-Fi, Ethernet, ISM 433 MHz / Pamięć do 255 urządzeń / Pobór mocy 2 W / Podtrzymanie ustawień: bateria CR1220 / IP20 / Wymiary 110 x 80 x 27 [mm] / ZASILACZ Wejście: 230 V / 50 Hz Wyjście: 12 V DC, 1 A Uwaga!!! Napięcie i prąd zasilania, powinny być zgodne z wartościami deklarowanymi przez producenta. Niezastosowanie się do tych wytycznych może doprowadzić do uszkodzenia urządzenia. Opis przycisków Przód: DIODY LED na obudowie Tył: Panel / ZASILANIE - zapalona dioda oznacza podłączenie urządzenia do zasilania / RADIO - dioda zapala się w momencie wysyłania sygnału radiowego / LAN - dioda jest zapalona, gdy urządzenie podłączone jest poprzez interfejs Ethernet / Wi-Fi - dioda sygnalizuje działanie interfejsu Wi-Fi Antena ZASILANIE RADIO LAN Wi-Fi GNIAZDO ZASILANIA GNIAZDO ETHERNET Przycisk RESET

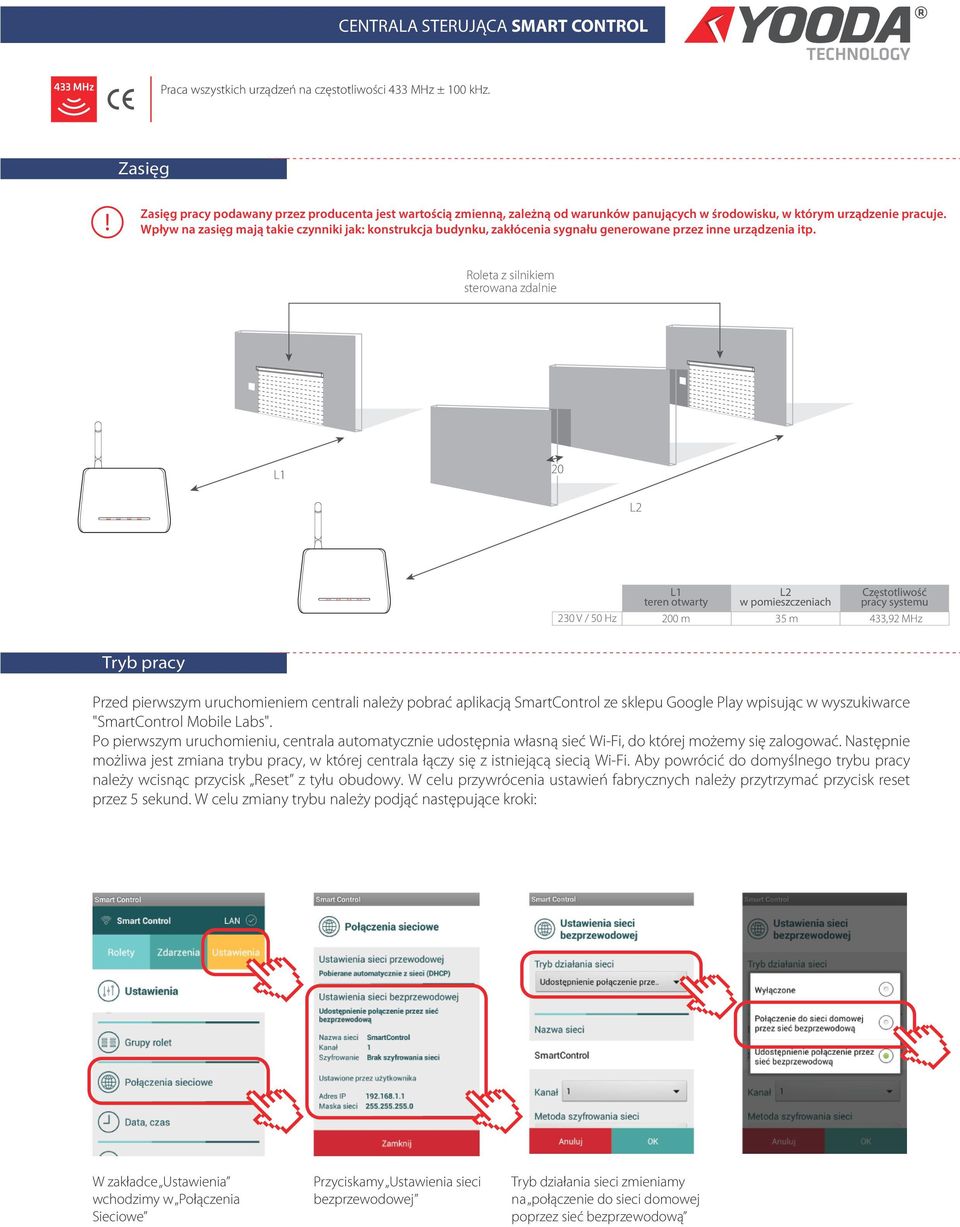

2 Zasięg Zasięg pracy podawany przez producenta jest wartością zmienną, zależną od warunków panujących w środowisku, w którym urządzenie pracuje. Wpływ na zasięg mają takie czynniki jak: konstrukcja budynku, zakłócenia sygnału generowane przez inne urządzenia itp. Roleta z silnikiem sterowana zdalnie 20 L1 L2 230 V / 50 Hz L1 teren otwarty 200 m L2 w pomieszczeniach 35 m Częstotliwość pracy systemu 433,92 MHz Tryb pracy Przed pierwszym uruchomieniem centrali należy pobrać aplikacją SmartControl ze sklepu Google Play wpisując w wyszukiwarce "SmartControl Mobile Labs". Po pierwszym uruchomieniu, centrala automatycznie udostępnia własną sieć Wi-Fi, do której możemy się zalogować. Następnie możliwa jest zmiana trybu pracy, w której centrala łączy się z istniejącą siecią Wi-Fi. Aby powrócić do domyślnego trybu pracy należy wcisnąc przycisk Reset z tyłu obudowy. W celu przywrócenia ustawień fabrycznych należy przytrzymać przycisk reset przez 5 sekund. W celu zmiany trybu należy podjąć następujące kroki: W zakładce Ustawienia wchodzimy w Połączenia Sieciowe Przyciskamy Ustawienia sieci bezprzewodowej Tryb działania sieci zmieniamy na połączenie do sieci domowej poprzez sieć bezprzewodową

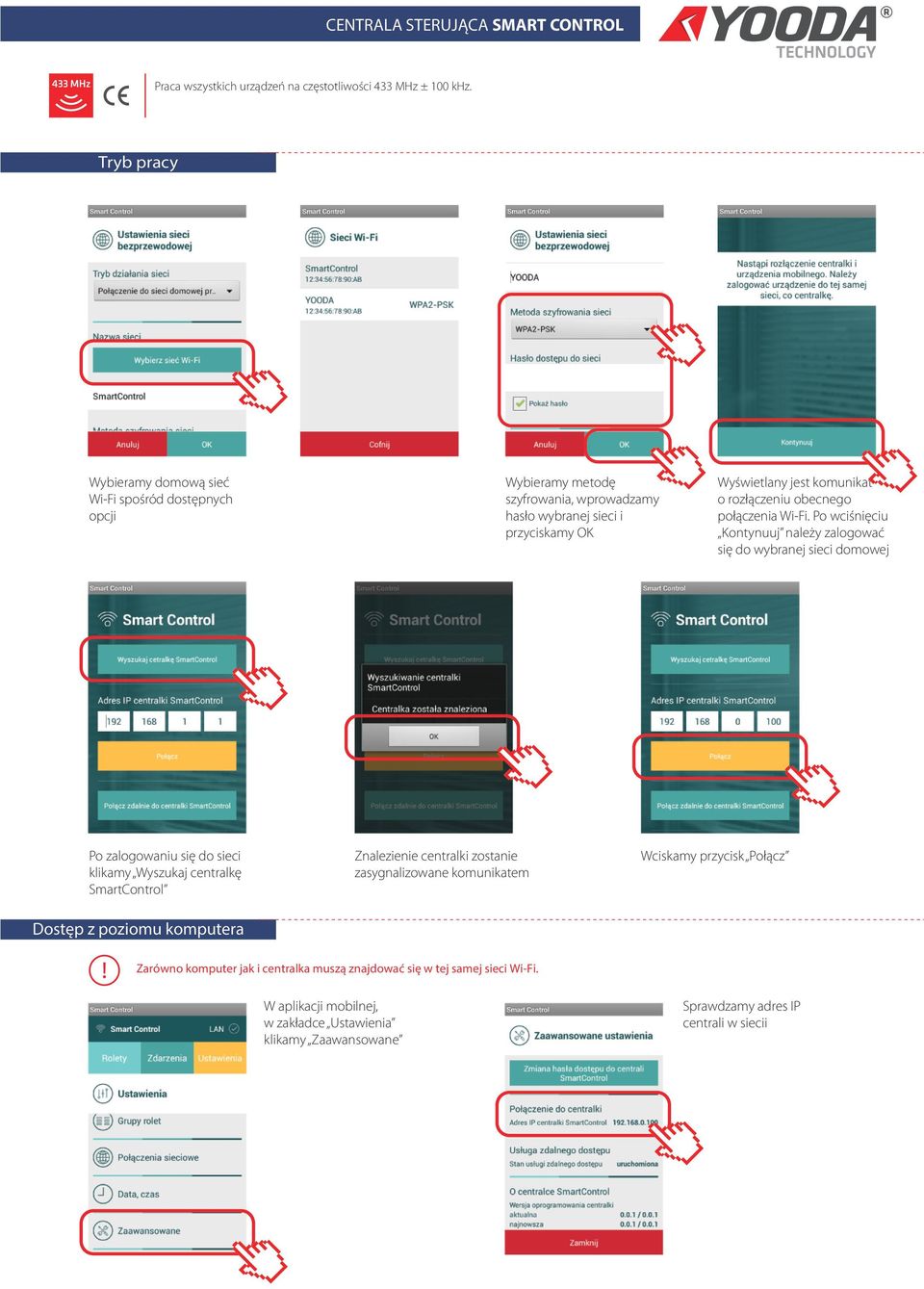

3 Tryb pracy Wybieramy domową sieć Wi-Fi spośród dostępnych opcji Po zalogowaniu się do sieci klikamy Wyszukaj centralkę SmartControl Wybieramy metodę szyfrowania, wprowadzamy hasło wybranej sieci i przyciskamy OK Znalezienie centralki zostanie zasygnalizowane komunikatem Wyświetlany jest komunikat o rozłączeniu obecnego połączenia Wi-Fi. Po wciśnięciu Kontynuuj należy zalogować się do wybranej sieci domowej Wciskamy przycisk Połącz Dostęp z poziomu komputera Zarówno komputer jak i centralka muszą znajdować się w tej samej sieci Wi-Fi. W aplikacji mobilnej, w zakładce Ustawienia klikamy Zaawansowane Sprawdzamy adres IP centrali w siecii

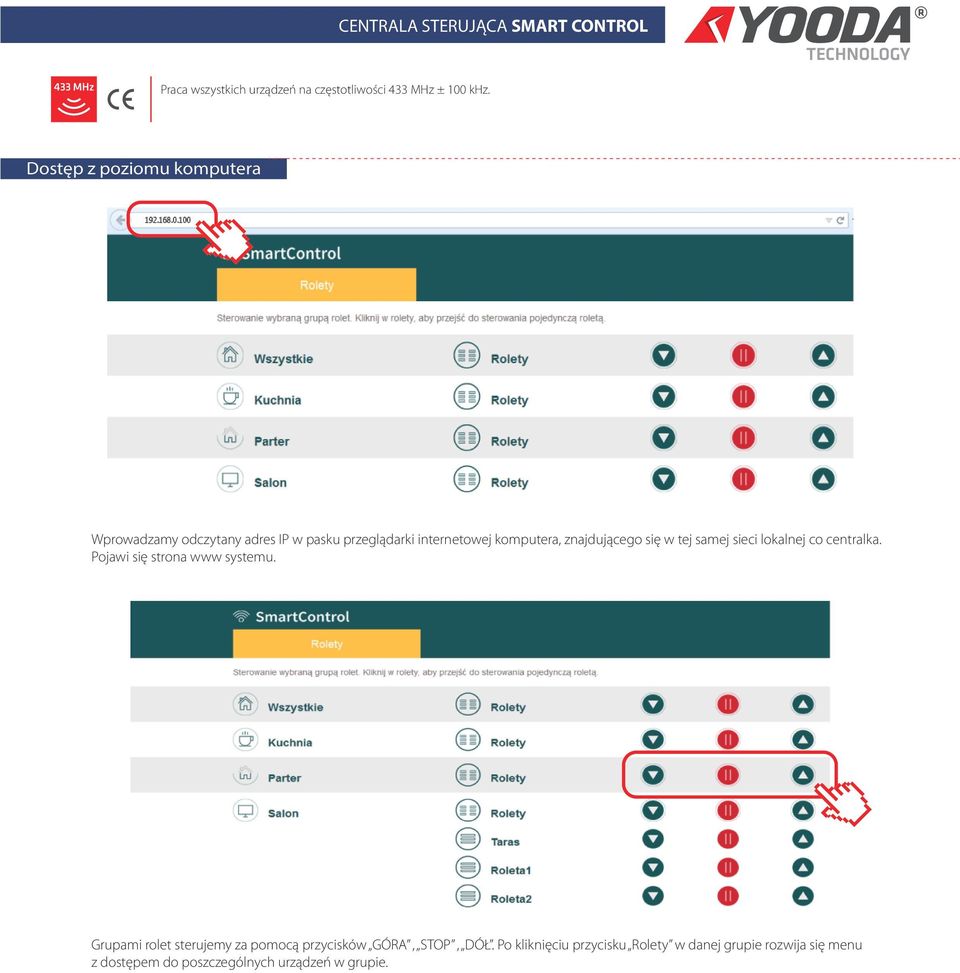

4 Dostęp z poziomu komputera Wprowadzamy odczytany adres IP w pasku przeglądarki internetowej komputera, znajdującego się w tej samej sieci lokalnej co centralka. Pojawi się strona www systemu. Grupami rolet sterujemy za pomocą przycisków GÓRA, STOP, DÓŁ. Po kliknięciu przycisku Rolety w danej grupie rozwija się menu z dostępem do poszczególnych urządzeń w grupie.

5 Dodawanie urządzeń Procedura dodawania odbiornika znajduje się w instrukcji danego urządzenia W zakładce ustawienia klikamy przycisk Rolety Wciskamy Dodaj roletę Nadajemy nazwę dodawanego urządzenia i klikamy Dalej Urzywając przycisku programowania PRÓG, GÓRA, STOP lub DÓŁ dodajemy urządzenie kożystając z instrukcji programowanego urządzenia Obsługa urządzeń Do poprawnego działania zdarzeń, niezbędne jest prawidłowe ustawianie aktualnej daty i czasu centrali. Datę ustawiamy w zakładce Ustawienia klikając Data, czas. Aby dodać nowe zdarzenie należy kliknąć Dodaj zdarzenie czasowe w zakładce Zdarzenia Przyciskając Nazwa zdarzenia wprowadzamy jego opis Po aktywacji zdarzenia klikamy przycisk Godzina w celu ustawienia jego daty i godziny Dodajemy rolety, które będą obsługiwane

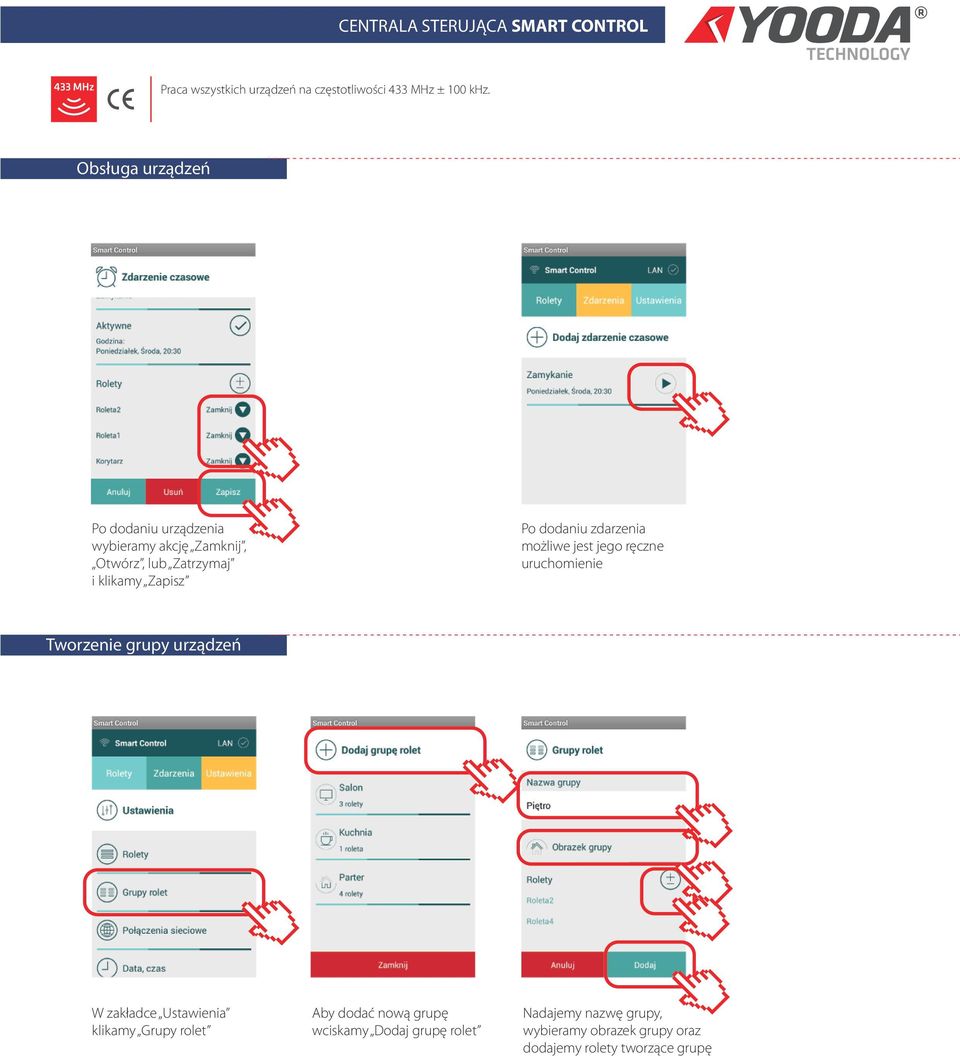

6 Obsługa urządzeń Po dodaniu urządzenia wybieramy akcję Zamknij, Otwórz, lub Zatrzymaj i klikamy Zapisz Po dodaniu zdarzenia możliwe jest jego ręczne uruchomienie Tworzenie grupy urządzeń W zakładce Ustawienia klikamy Grupy rolet Aby dodać nową grupę wciskamy Dodaj grupę rolet Nadajemy nazwę grupy, wybieramy obrazek grupy oraz dodajemy rolety tworzące grupę

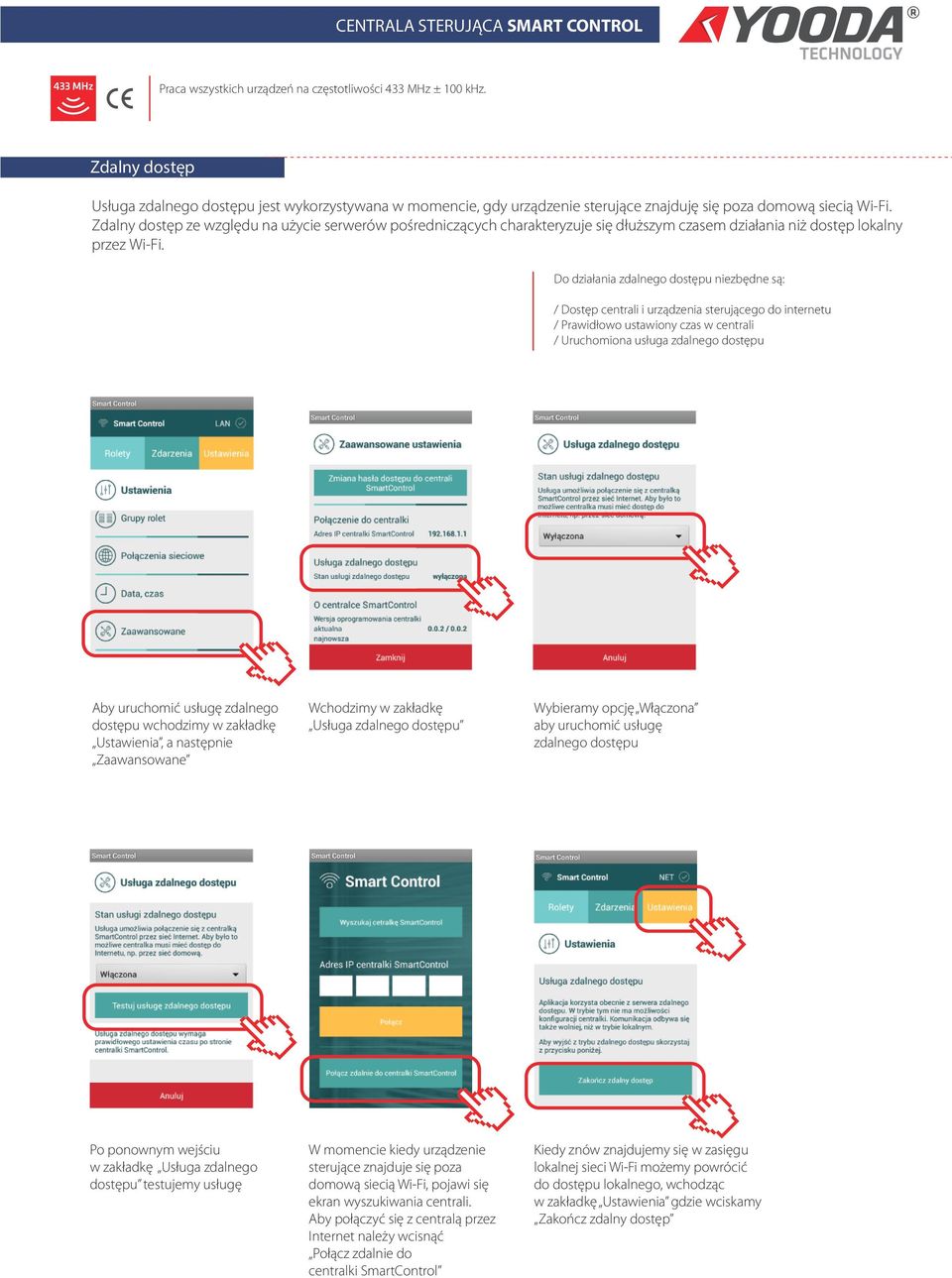

7 Zdalny dostęp Usługa zdalnego dostępu jest wykorzystywana w momencie, gdy urządzenie sterujące znajduję się poza domową siecią Wi-Fi. Zdalny dostęp ze względu na użycie serwerów pośredniczących charakteryzuje się dłuższym czasem działania niż dostęp lokalny przez Wi-Fi. Do działania zdalnego dostępu niezbędne są: / Dostęp centrali i urządzenia sterującego do internetu / Prawidłowo ustawiony czas w centrali / Uruchomiona usługa zdalnego dostępu Aby uruchomić usługę zdalnego dostępu wchodzimy w zakładkę Ustawienia, a następnie Zaawansowane Wchodzimy w zakładkę Usługa zdalnego dostępu Wybieramy opcję Włączona aby uruchomić usługę zdalnego dostępu Po ponownym wejściu w zakładkę Usługa zdalnego dostępu testujemy usługę W momencie kiedy urządzenie sterujące znajduje się poza domową siecią Wi-Fi, pojawi się ekran wyszukiwania centrali. Aby połączyć się z centralą przez Internet należy wcisnąć Połącz zdalnie do centralki SmartControl Kiedy znów znajdujemy się w zasięgu lokalnej sieci Wi-Fi możemy powrócić do dostępu lokalnego, wchodząc w zakładkę Ustawienia gdzie wciskamy Zakończ zdalny dostęp

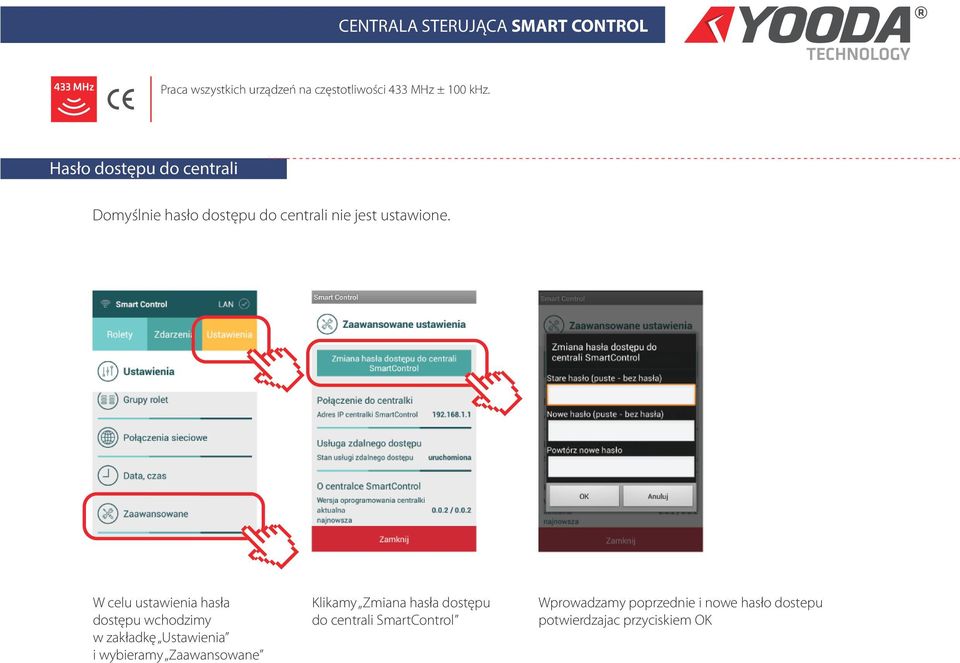

8 Hasło dostępu do centrali Domyślnie hasło dostępu do centrali nie jest ustawione. W celu ustawienia hasła dostępu wchodzimy w zakładkę Ustawienia i wybieramy Zaawansowane Klikamy Zmiana hasła dostępu do centrali SmartControl Wprowadzamy poprzednie i nowe hasło dostepu potwierdzajac przyciskiem OK
