1 Instrukcja instalacji i obsługi dekodera HD

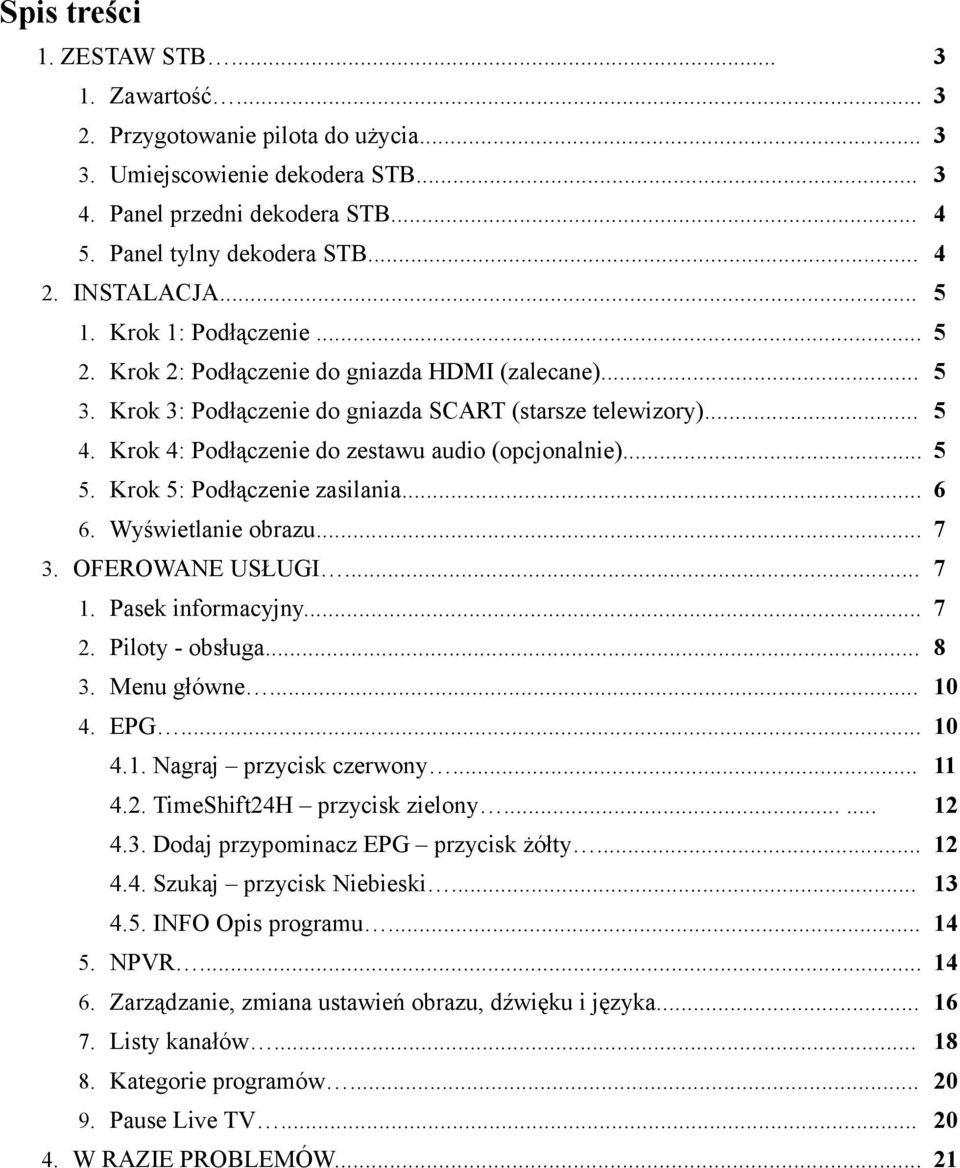

2 Spis treści 1. ZESTAW STB Zawartość Przygotowanie pilota do użycia Umiejscowienie dekodera STB Panel przedni dekodera STB Panel tylny dekodera STB INSTALACJA Krok 1: Podłączenie Krok 2: Podłączenie do gniazda HDMI (zalecane) Krok 3: Podłączenie do gniazda SCART (starsze telewizory) Krok 4: Podłączenie do zestawu audio (opcjonalnie) Krok 5: Podłączenie zasilania Wyświetlanie obrazu OFEROWANE USŁUGI Pasek informacyjny Piloty - obsługa Menu główne EPG Nagraj przycisk czerwony TimeShift24H przycisk zielony Dodaj przypominacz EPG przycisk żółty Szukaj przycisk Niebieski INFO Opis programu NPVR Zarządzanie, zmiana ustawień obrazu, dźwięku i języka Listy kanałów Kategorie programów Pause Live TV W RAZIE PROBLEMÓW... 21

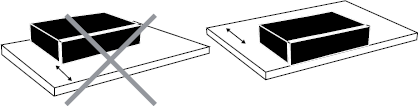

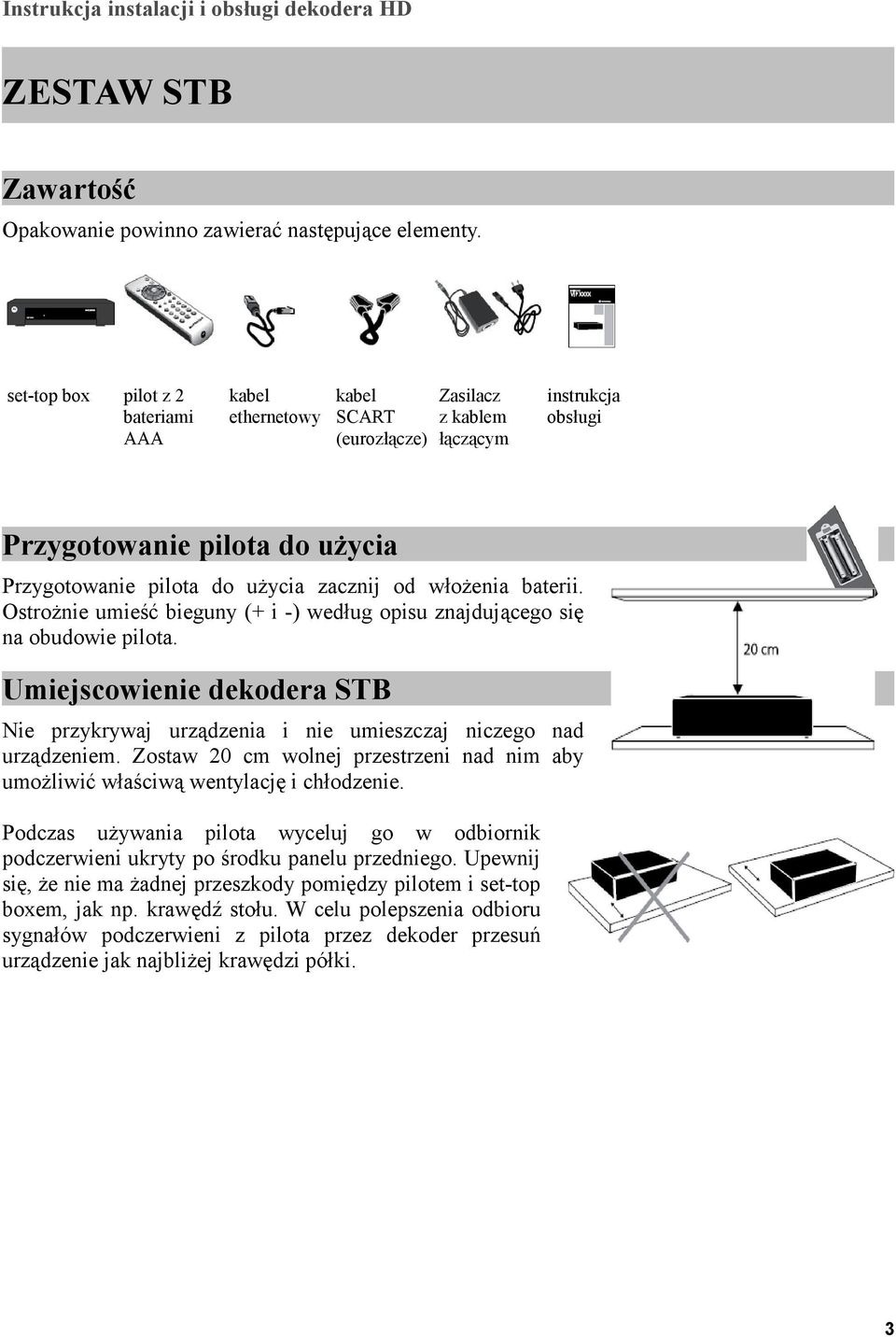

3 ZESTAW STB Zawartość Opakowanie powinno zawierać następujące elementy. set-top box pilot z 2 bateriami AAA kabel kabel Zasilacz ethernetowy SCART z kablem (eurozłącze) łączącym instrukcja obsługi Przygotowanie pilota do użycia Przygotowanie pilota do użycia zacznij od włożenia baterii. Ostrożnie umieść bieguny (+ i -) według opisu znajdującego się na obudowie pilota. Umiejscowienie dekodera STB Nie przykrywaj urządzenia i nie umieszczaj niczego nad urządzeniem. Zostaw 20 cm wolnej przestrzeni nad nim aby umożliwić właściwą wentylację i chłodzenie. Podczas używania pilota wyceluj go w odbiornik podczerwieni ukryty po środku panelu przedniego. Upewnij się, że nie ma żadnej przeszkody pomiędzy pilotem i set-top boxem, jak np. krawędź stołu. W celu polepszenia odbioru sygnałów podczerwieni z pilota przez dekoder przesuń urządzenie jak najbliżej krawędzi półki. 3

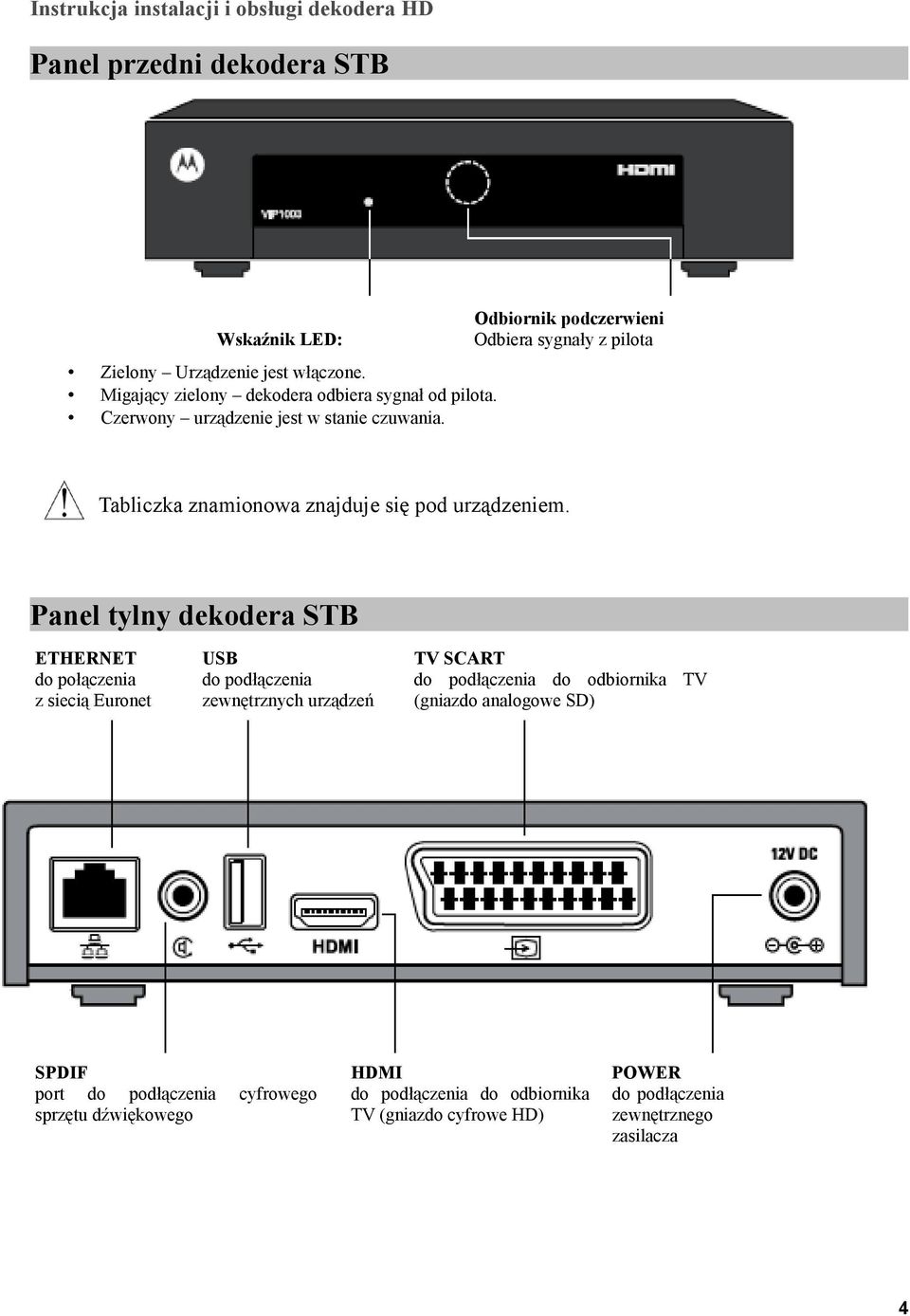

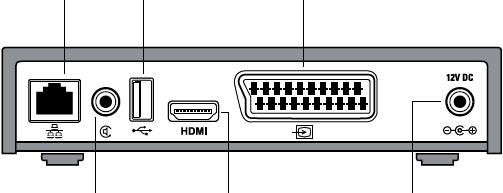

4 Panel przedni dekodera STB Odbiornik podczerwieni Odbiera sygnały z pilota Wskaźnik LED: Zielony Urządzenie jest włączone. Migający zielony dekodera odbiera sygnał od pilota. Czerwony urządzenie jest w stanie czuwania. Tabliczka znamionowa znajduje się pod urządzeniem. Panel tylny dekodera STB ETHERNET do połączenia z siecią Euronet USB do podłączenia zewnętrznych urządzeń SPDIF port do podłączenia sprzętu dźwiękowego cyfrowego TV SCART do podłączenia do odbiornika TV (gniazdo analogowe SD) HDMI do podłączenia do odbiornika TV (gniazdo cyfrowe HD) POWER do podłączenia zewnętrznego zasilacza 4

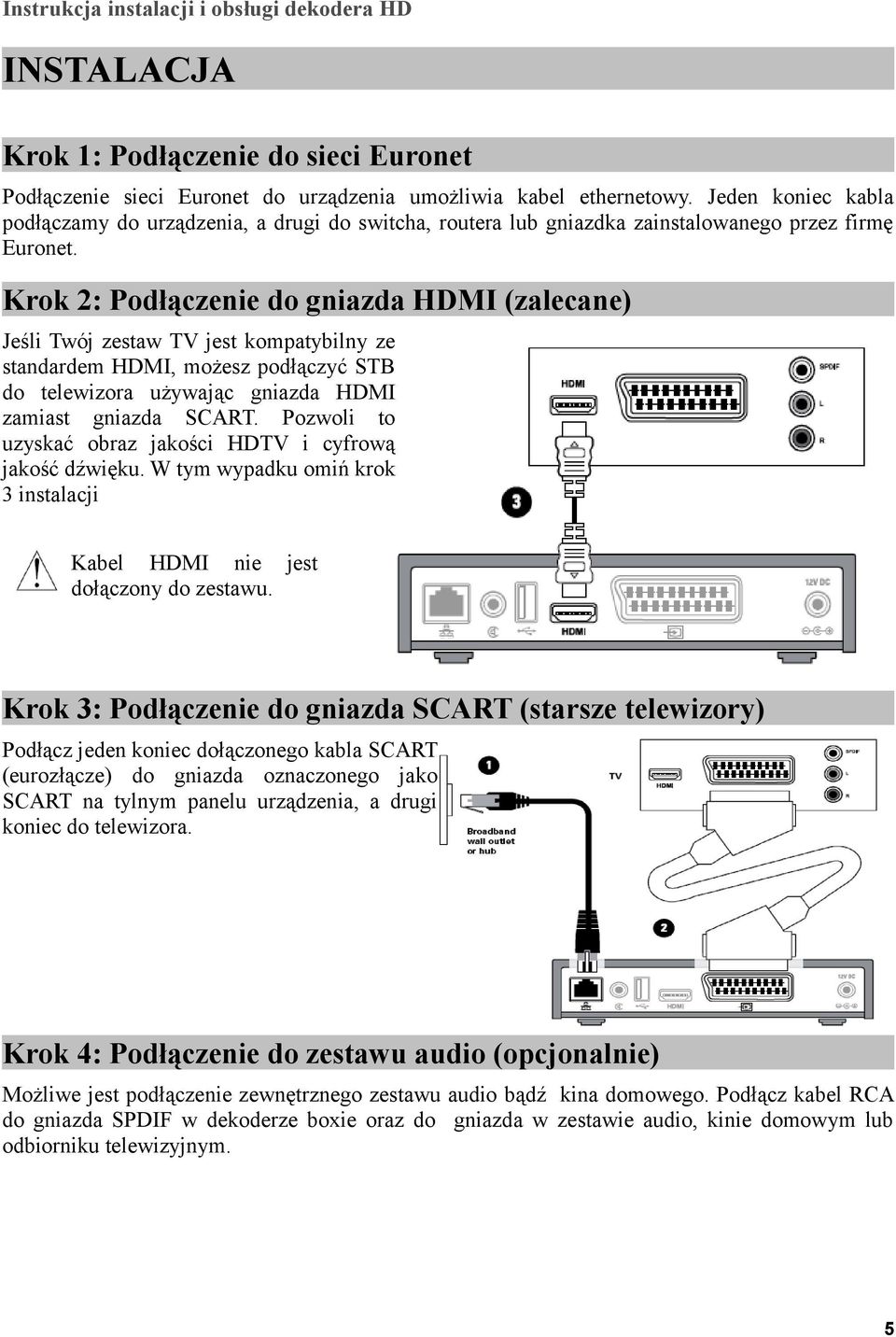

5 INSTALACJA Krok 1: Podłączenie do sieci Euronet Podłączenie sieci Euronet do urządzenia umożliwia kabel ethernetowy. Jeden koniec kabla podłączamy do urządzenia, a drugi do switcha, routera lub gniazdka zainstalowanego przez firmę Euronet. Krok 2: Podłączenie do gniazda HDMI (zalecane) Jeśli Twój zestaw TV jest kompatybilny ze standardem HDMI, możesz podłączyć STB do telewizora używając gniazda HDMI zamiast gniazda SCART. Pozwoli to uzyskać obraz jakości HDTV i cyfrową jakość dźwięku. W tym wypadku omiń krok 3 instalacji Kabel HDMI nie jest dołączony do zestawu. Krok 3: Podłączenie do gniazda SCART (starsze telewizory) Podłącz jeden koniec dołączonego kabla SCART (eurozłącze) do gniazda oznaczonego jako SCART na tylnym panelu urządzenia, a drugi koniec do telewizora. Krok 4: Podłączenie do zestawu audio (opcjonalnie) Możliwe jest podłączenie zewnętrznego zestawu audio bądź kina domowego. Podłącz kabel RCA do gniazda SPDIF w dekoderze boxie oraz do gniazda w zestawie audio, kinie domowym lub odbiorniku telewizyjnym. 5

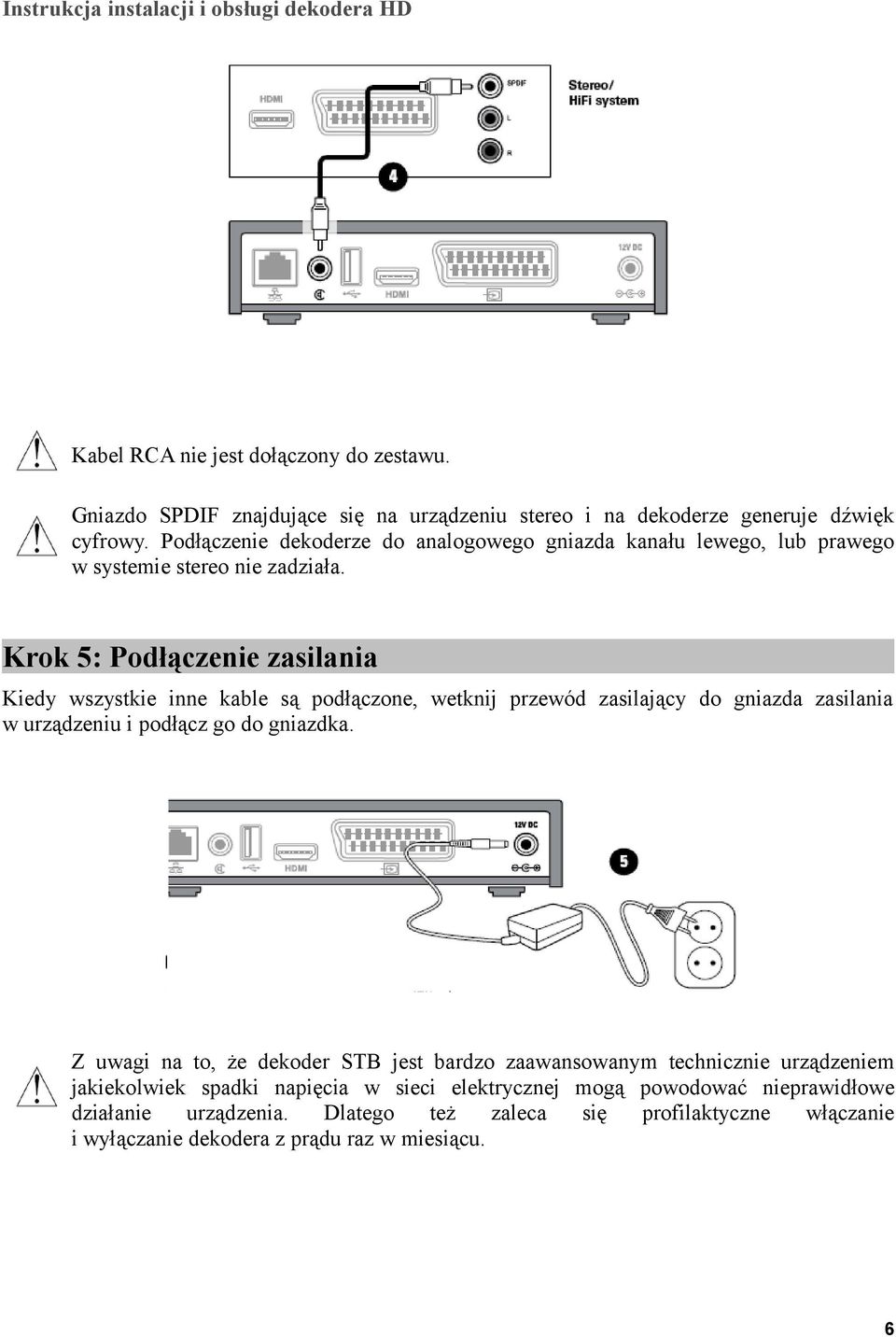

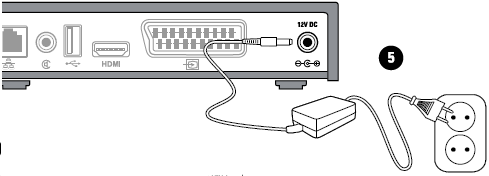

6 Kabel RCA nie jest dołączony do zestawu. Gniazdo SPDIF znajdujące się na urządzeniu stereo i na dekoderze generuje dźwięk cyfrowy. Podłączenie dekoderze do analogowego gniazda kanału lewego, lub prawego w systemie stereo nie zadziała. Krok 5: Podłączenie zasilania Kiedy wszystkie inne kable są podłączone, wetknij przewód zasilający do gniazda zasilania w urządzeniu i podłącz go do gniazdka. Z uwagi na to, że dekoder STB jest bardzo zaawansowanym technicznie urządzeniem jakiekolwiek spadki napięcia w sieci elektrycznej mogą powodować nieprawidłowe działanie urządzenia. Dlatego też zaleca się profilaktyczne włączanie i wyłączanie dekodera z prądu raz w miesiącu. 6

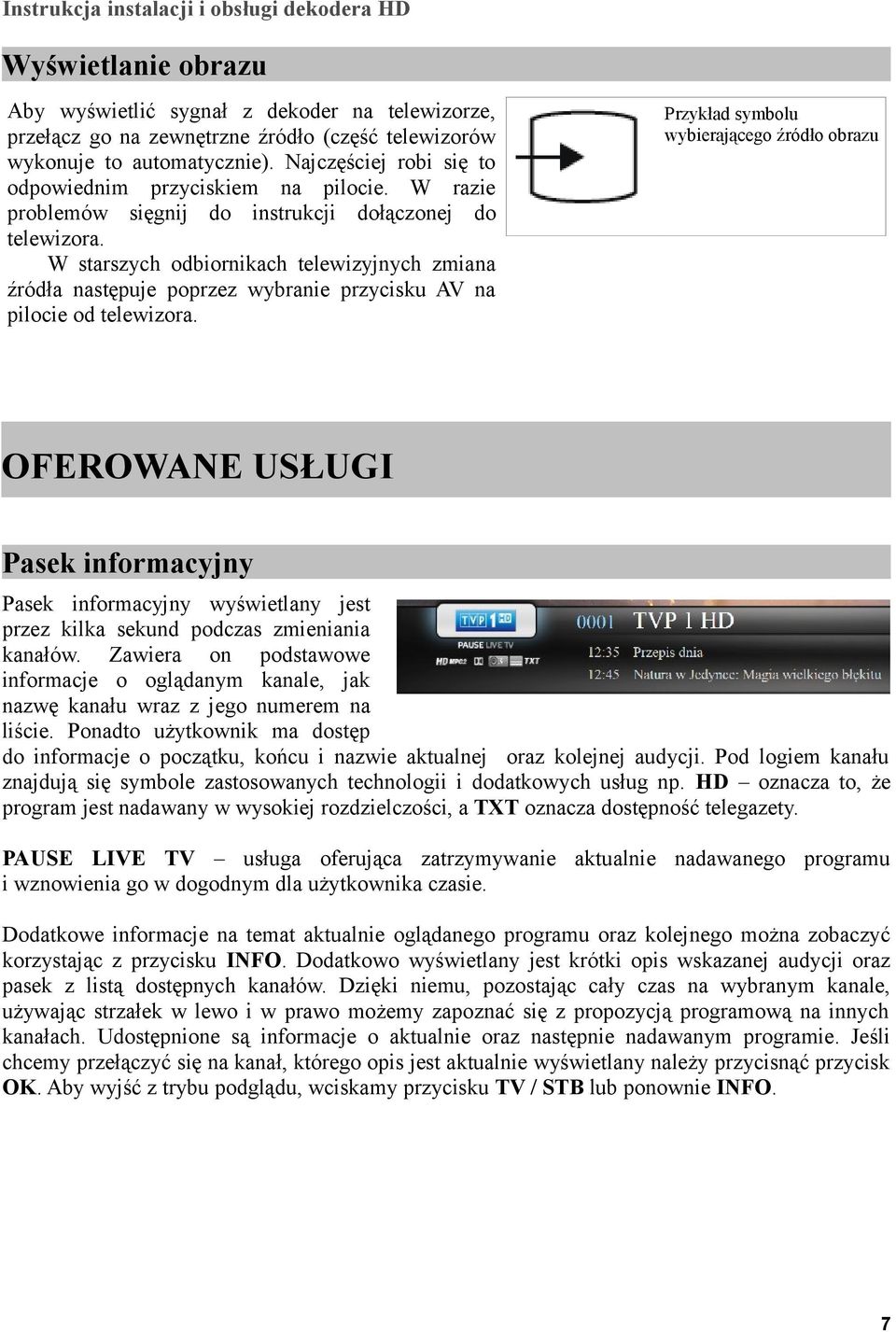

7 Wyświetlanie obrazu Aby wyświetlić sygnał z dekoder na telewizorze, przełącz go na zewnętrzne źródło (część telewizorów wykonuje to automatycznie). Najczęściej robi się to odpowiednim przyciskiem na pilocie. W razie problemów sięgnij do instrukcji dołączonej do telewizora. W starszych odbiornikach telewizyjnych zmiana źródła następuje poprzez wybranie przycisku AV na pilocie od telewizora. Przykład symbolu wybierającego źródło obrazu OFEROWANE USŁUGI Pasek informacyjny Pasek informacyjny wyświetlany jest przez kilka sekund podczas zmieniania kanałów. Zawiera on podstawowe informacje o oglądanym kanale, jak nazwę kanału wraz z jego numerem na liście. Ponadto użytkownik ma dostęp do informacje o początku, końcu i nazwie aktualnej oraz kolejnej audycji. Pod logiem kanału znajdują się symbole zastosowanych technologii i dodatkowych usług np. HD oznacza to, że program jest nadawany w wysokiej rozdzielczości, a TXT oznacza dostępność telegazety. PAUSE LIVE TV usługa oferująca zatrzymywanie aktualnie nadawanego programu i wznowienia go w dogodnym dla użytkownika czasie. Dodatkowe informacje na temat aktualnie oglądanego programu oraz kolejnego można zobaczyć korzystając z przycisku INFO. Dodatkowo wyświetlany jest krótki opis wskazanej audycji oraz pasek z listą dostępnych kanałów. Dzięki niemu, pozostając cały czas na wybranym kanale, używając strzałek w lewo i w prawo możemy zapoznać się z propozycją programową na innych kanałach. Udostępnione są informacje o aktualnie oraz następnie nadawanym programie. Jeśli chcemy przełączyć się na kanał, którego opis jest aktualnie wyświetlany należy przycisnąć przycisk OK. Aby wyjść z trybu podglądu, wciskamy przycisku TV / STB lub ponownie INFO. 7

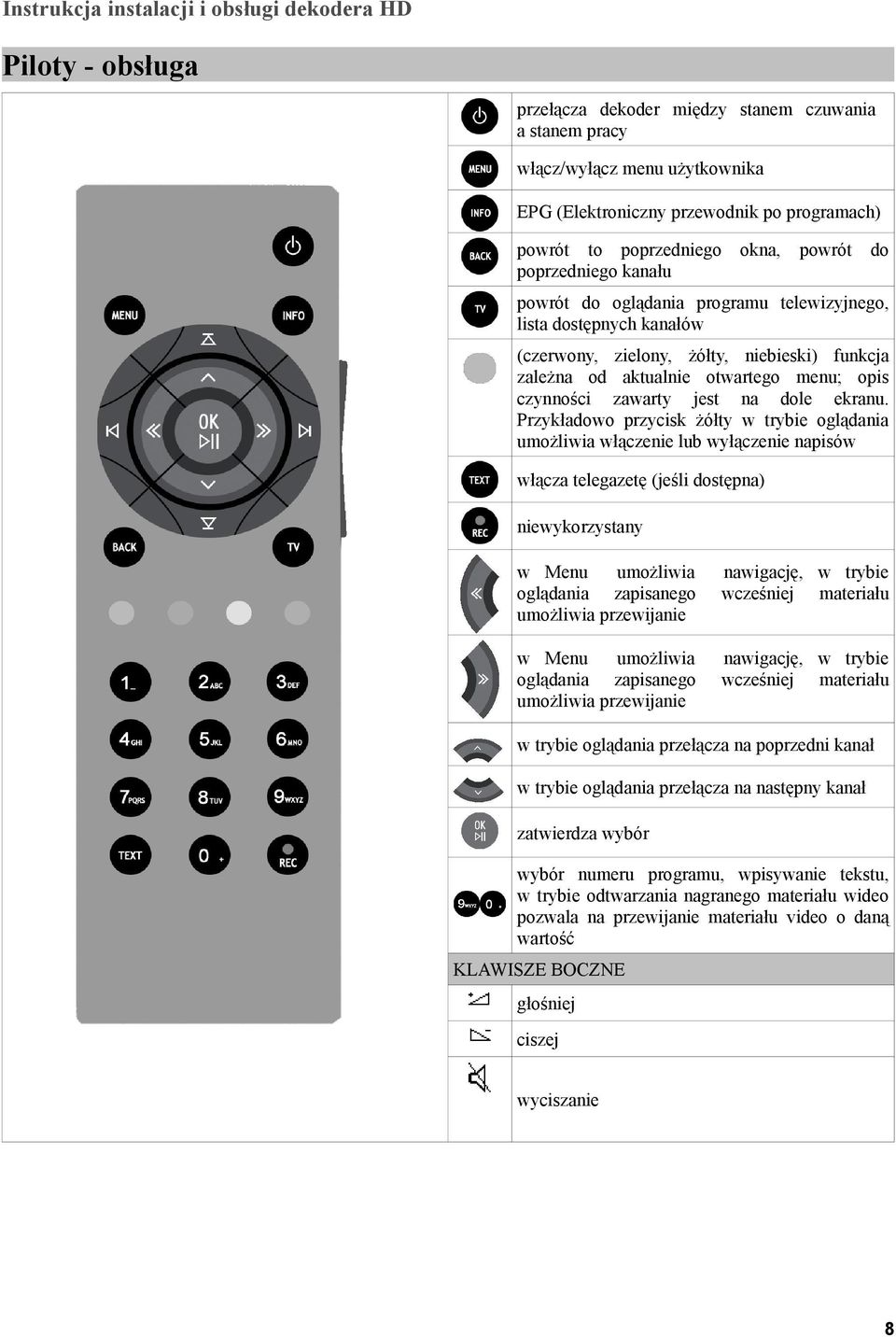

8 Piloty - obsługa przełącza dekoder między stanem czuwania a stanem pracy włącz/wyłącz menu użytkownika EPG (Elektroniczny przewodnik po programach) powrót to poprzedniego poprzedniego kanału okna, powrót do powrót do oglądania programu telewizyjnego, lista dostępnych kanałów (czerwony, zielony, żółty, niebieski) funkcja zależna od aktualnie otwartego menu; opis czynności zawarty jest na dole ekranu. Przykładowo przycisk żółty w trybie oglądania umożliwia włączenie lub wyłączenie napisów włącza telegazetę (jeśli dostępna) niewykorzystany w Menu umożliwia oglądania zapisanego umożliwia przewijanie nawigację, w trybie wcześniej materiału w Menu umożliwia oglądania zapisanego umożliwia przewijanie nawigację, w trybie wcześniej materiału w trybie oglądania przełącza na poprzedni kanał w trybie oglądania przełącza na następny kanał zatwierdza wybór wybór numeru programu, wpisywanie tekstu, w trybie odtwarzania nagranego materiału wideo pozwala na przewijanie materiału video o daną wartość KLAWISZE BOCZNE głośniej ciszej wyciszanie 8

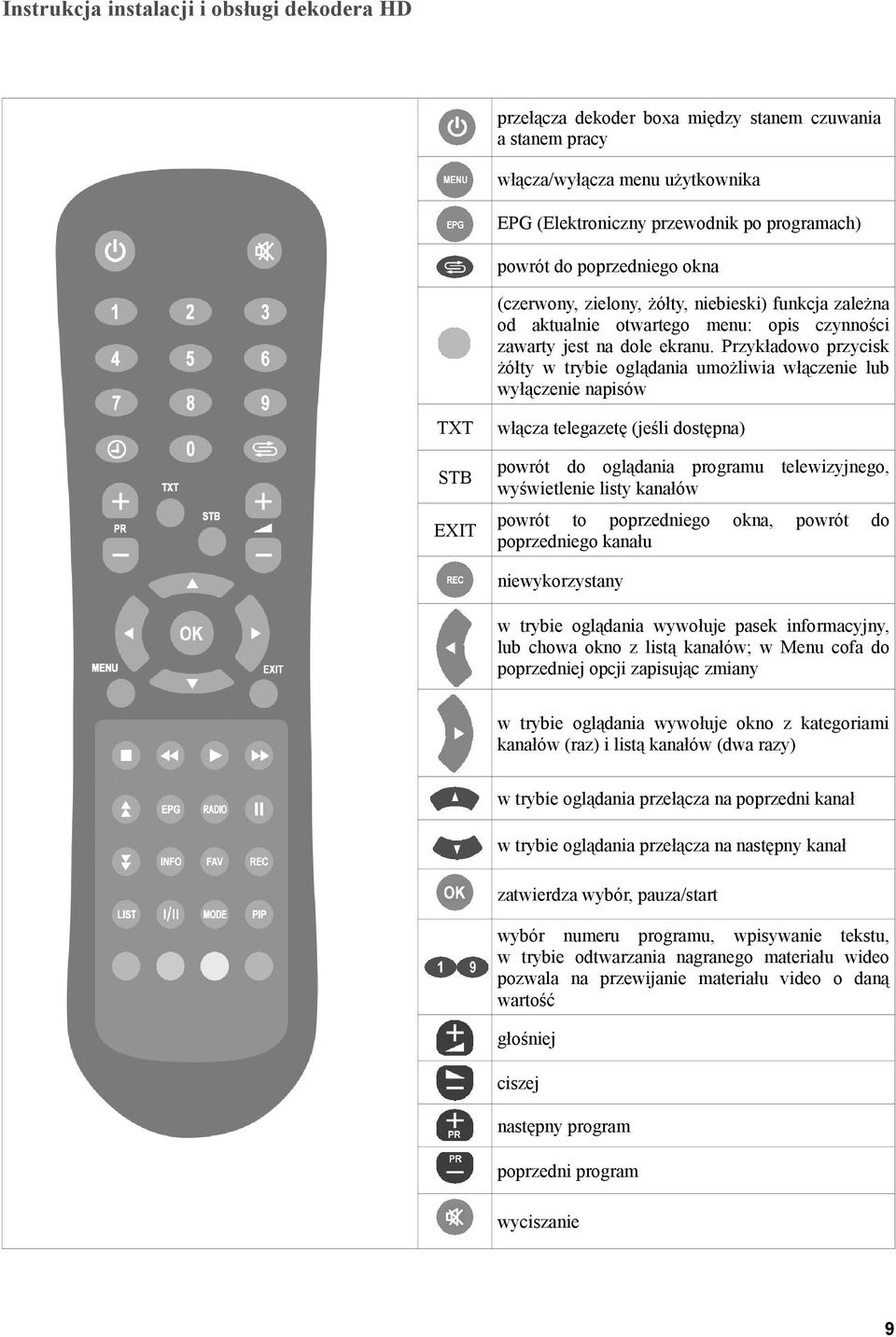

9 przełącza dekoder boxa między stanem czuwania a stanem pracy włącza/wyłącza menu użytkownika EPG (Elektroniczny przewodnik po programach) powrót do poprzedniego okna (czerwony, zielony, żółty, niebieski) funkcja zależna od aktualnie otwartego menu: opis czynności zawarty jest na dole ekranu. Przykładowo przycisk żółty w trybie oglądania umożliwia włączenie lub wyłączenie napisów TXT włącza telegazetę (jeśli dostępna) STB powrót do oglądania programu telewizyjnego, wyświetlenie listy kanałów EXIT powrót to poprzedniego poprzedniego kanału okna, powrót do niewykorzystany w trybie oglądania wywołuje pasek informacyjny, lub chowa okno z listą kanałów; w Menu cofa do poprzedniej opcji zapisując zmiany w trybie oglądania wywołuje okno z kategoriami kanałów (raz) i listą kanałów (dwa razy) w trybie oglądania przełącza na poprzedni kanał w trybie oglądania przełącza na następny kanał zatwierdza wybór, pauza/start wybór numeru programu, wpisywanie tekstu, w trybie odtwarzania nagranego materiału wideo pozwala na przewijanie materiału video o daną wartość głośniej ciszej następny program poprzedni program wyciszanie 9

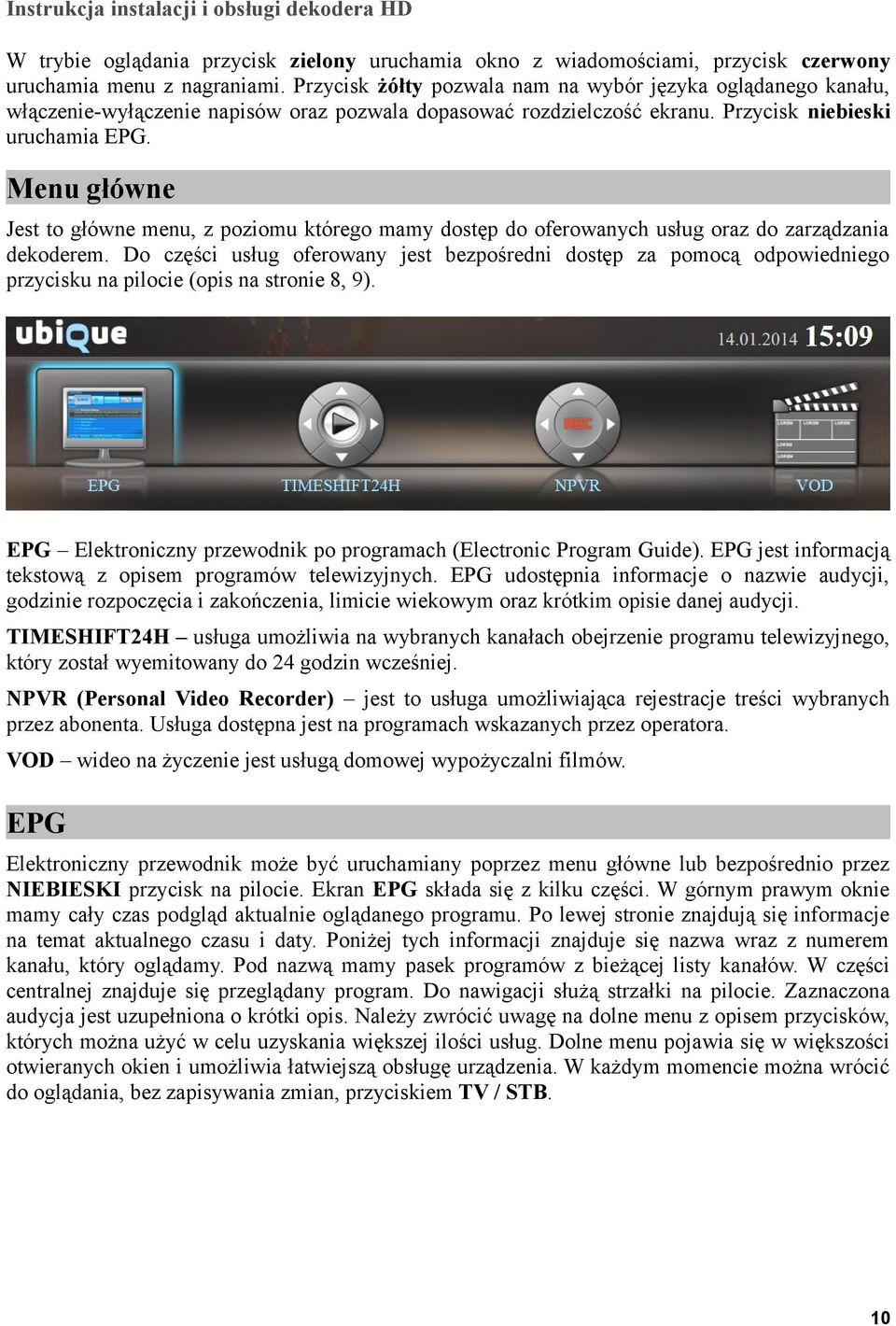

10 W trybie oglądania przycisk zielony uruchamia okno z wiadomościami, przycisk czerwony uruchamia menu z nagraniami. Przycisk żółty pozwala nam na wybór języka oglądanego kanału, włączenie-wyłączenie napisów oraz pozwala dopasować rozdzielczość ekranu. Przycisk niebieski uruchamia EPG. Menu główne Jest to główne menu, z poziomu którego mamy dostęp do oferowanych usług oraz do zarządzania dekoderem. Do części usług oferowany jest bezpośredni dostęp za pomocą odpowiedniego przycisku na pilocie (opis na stronie 8, 9). EPG Elektroniczny przewodnik po programach (Electronic Program Guide). EPG jest informacją tekstową z opisem programów telewizyjnych. EPG udostępnia informacje o nazwie audycji, godzinie rozpoczęcia i zakończenia, limicie wiekowym oraz krótkim opisie danej audycji. TIMESHIFT24H usługa umożliwia na wybranych kanałach obejrzenie programu telewizyjnego, który został wyemitowany do 24 godzin wcześniej. NPVR (Personal Video Recorder) jest to usługa umożliwiająca rejestracje treści wybranych przez abonenta. Usługa dostępna jest na programach wskazanych przez operatora. VOD wideo na życzenie jest usługą domowej wypożyczalni filmów. EPG Elektroniczny przewodnik może być uruchamiany poprzez menu główne lub bezpośrednio przez NIEBIESKI przycisk na pilocie. Ekran EPG składa się z kilku części. W górnym prawym oknie mamy cały czas podgląd aktualnie oglądanego programu. Po lewej stronie znajdują się informacje na temat aktualnego czasu i daty. Poniżej tych informacji znajduje się nazwa wraz z numerem kanału, który oglądamy. Pod nazwą mamy pasek programów z bieżącej listy kanałów. W części centralnej znajduje się przeglądany program. Do nawigacji służą strzałki na pilocie. Zaznaczona audycja jest uzupełniona o krótki opis. Należy zwrócić uwagę na dolne menu z opisem przycisków, których można użyć w celu uzyskania większej ilości usług. Dolne menu pojawia się w większości otwieranych okien i umożliwia łatwiejszą obsługę urządzenia. W każdym momencie można wrócić do oglądania, bez zapisywania zmian, przyciskiem TV / STB. 10

11 Przycisk TV umożliwia wyjście z opcji EPG bez przechodzenia do innego kanału. Przycisk CZERWONY Nagraj zaprogramowanie nagrania wybranej pozycji w przeglądanym programie. Przycisk ZIELONY TimeShift24H przejście do menu TimeShift24H. Usługa ta oferuje odtwarzanie programów, które były już emitowane. Przycisk ŻÓŁTY Dodaj przypominacz EPG ustawienie przypomnienia do wybranej audycji. Przycisk NIEBIESKI Szukaj wyszukiwanie audycji po wpisanej frazie. INFO Opis programu wyświetla dodatkowy opis wskazanej audycji. Nagraj przycisk czerwony Nagrywanie programów jest usługą dostępną na wybranych kanałach i umożliwia zaplanowanie nagrania wybranej audycji. Po zaplanowaniu nagrania przy wybranej pozycji pojawi się symbol R. Istnieje też możliwość odwołania zaplanowanego nagrania poprzez ponowne wciśnięcie przycisku czerwonego. Pomijamy wtedy konieczność wchodzenia do PVR w celu usunięcia pomyłkowo zaznaczonego nagrania. Po zaprogramowaniu audycja taka pojawia się w zaplanowanych nagraniach w menu NPVR, gdzie możemy np. usunąć zaplanowane nagranie. 11

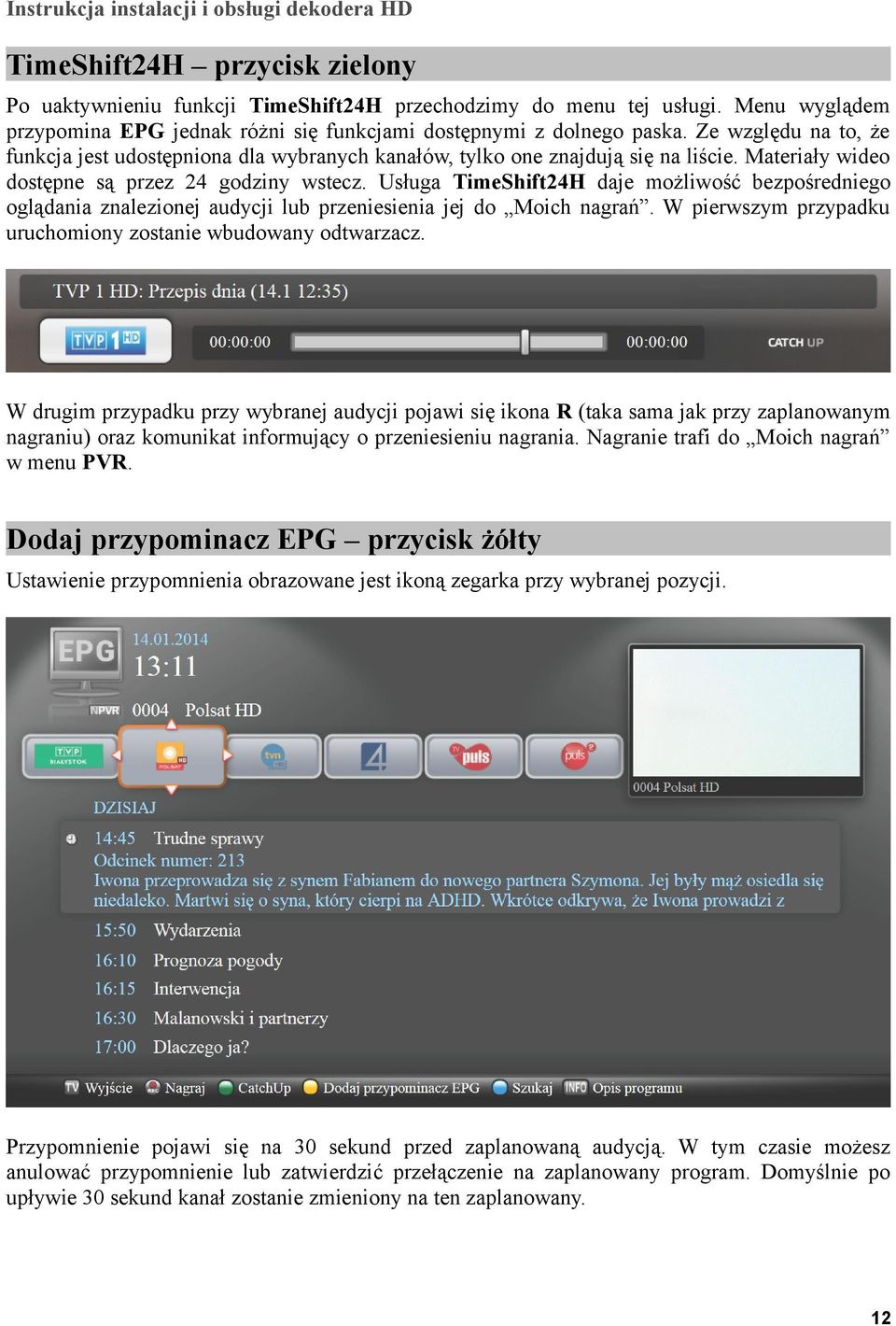

12 TimeShift24H przycisk zielony Po uaktywnieniu funkcji TimeShift24H przechodzimy do menu tej usługi. Menu wyglądem przypomina EPG jednak różni się funkcjami dostępnymi z dolnego paska. Ze względu na to, że funkcja jest udostępniona dla wybranych kanałów, tylko one znajdują się na liście. Materiały wideo dostępne są przez 24 godziny wstecz. Usługa TimeShift24H daje możliwość bezpośredniego oglądania znalezionej audycji lub przeniesienia jej do Moich nagrań. W pierwszym przypadku uruchomiony zostanie wbudowany odtwarzacz. W drugim przypadku przy wybranej audycji pojawi się ikona R (taka sama jak przy zaplanowanym nagraniu) oraz komunikat informujący o przeniesieniu nagrania. Nagranie trafi do Moich nagrań w menu PVR. Dodaj przypominacz EPG przycisk żółty Ustawienie przypomnienia obrazowane jest ikoną zegarka przy wybranej pozycji. Przypomnienie pojawi się na 30 sekund przed zaplanowaną audycją. W tym czasie możesz anulować przypomnienie lub zatwierdzić przełączenie na zaplanowany program. Domyślnie po upływie 30 sekund kanał zostanie zmieniony na ten zaplanowany. 12

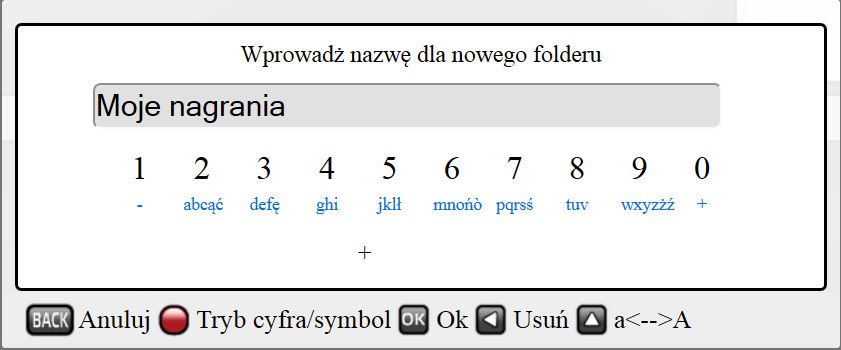

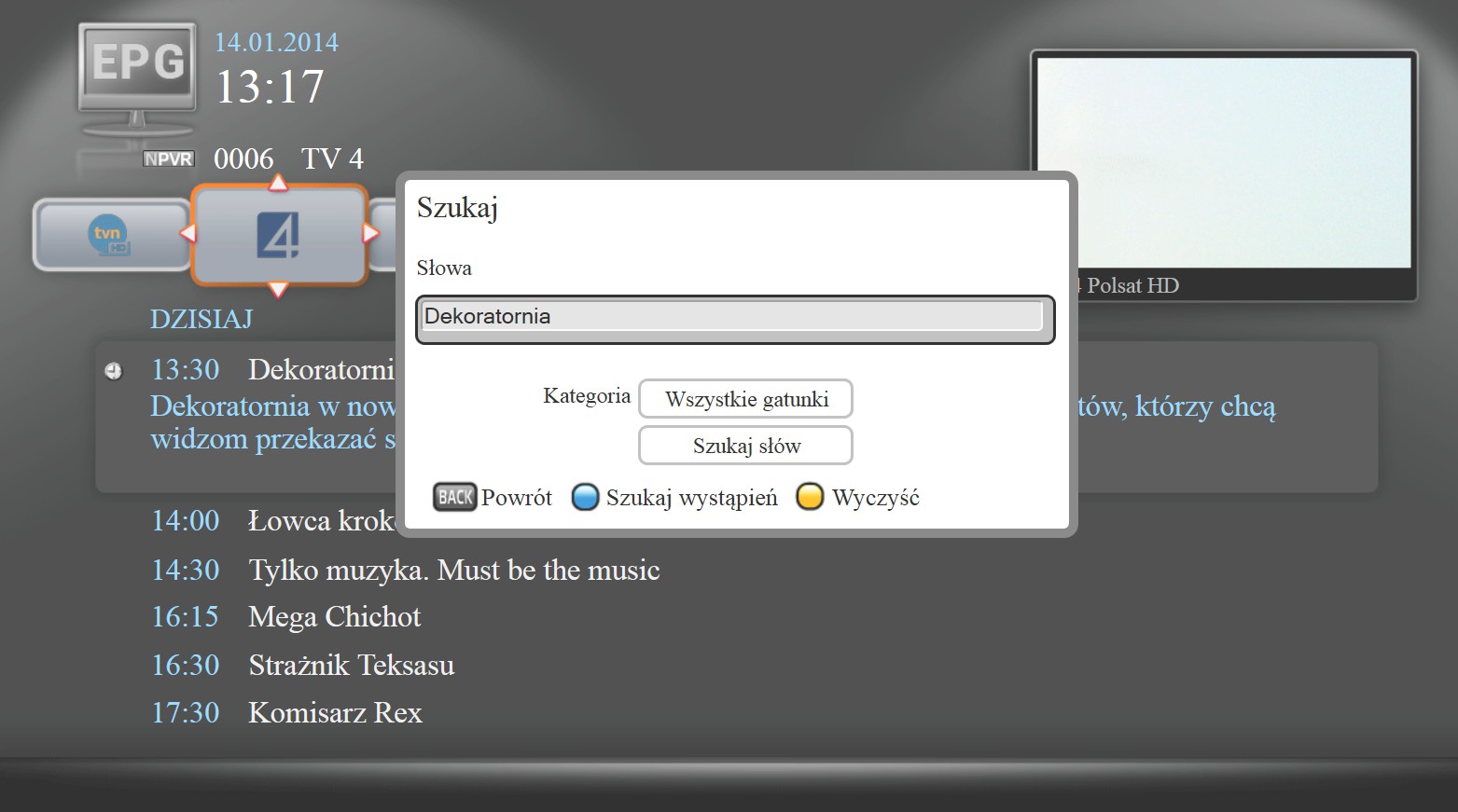

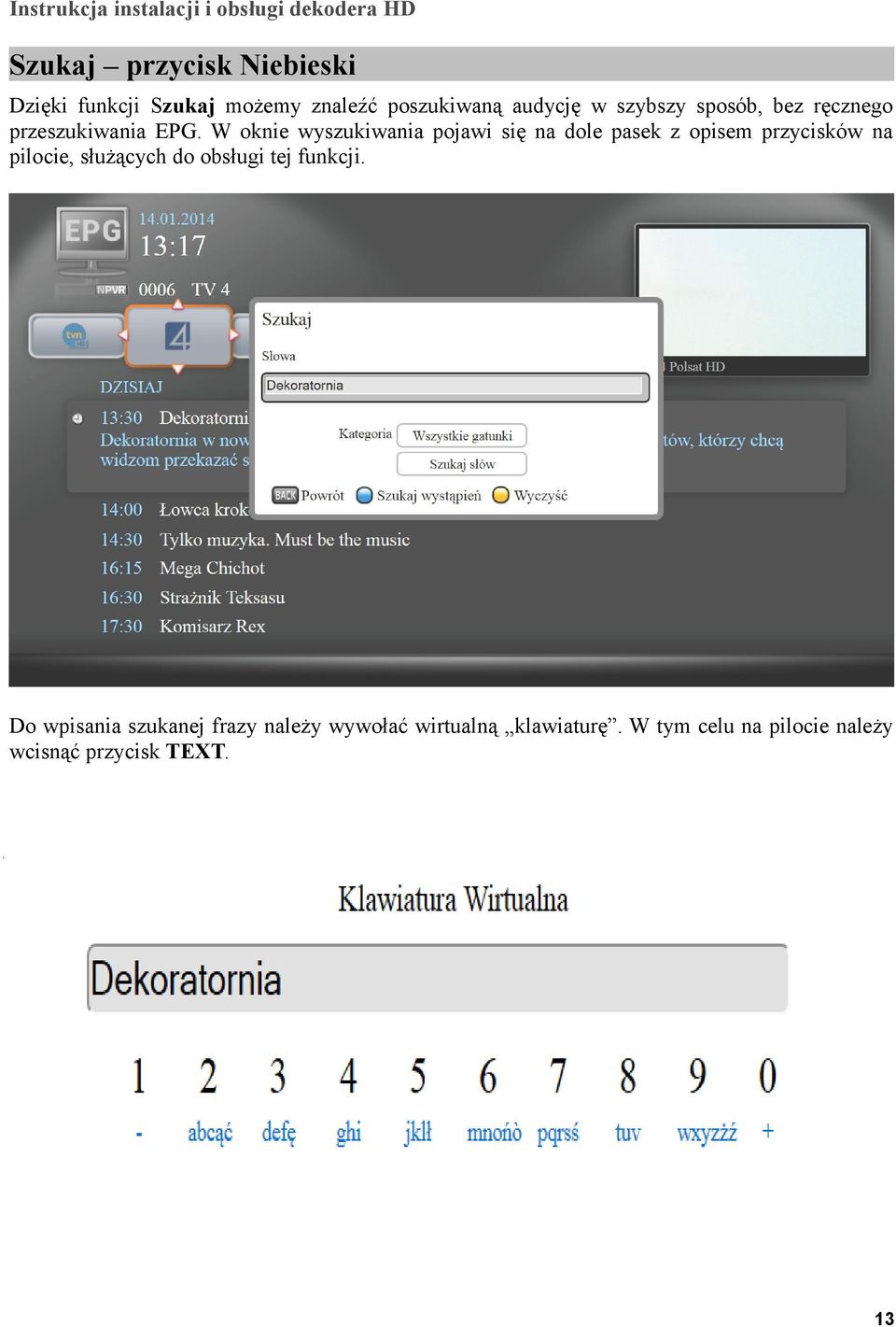

13 Szukaj przycisk Niebieski Dzięki funkcji Szukaj możemy znaleźć poszukiwaną audycję w szybszy sposób, bez ręcznego przeszukiwania EPG. W oknie wyszukiwania pojawi się na dole pasek z opisem przycisków na pilocie, służących do obsługi tej funkcji. Do wpisania szukanej frazy należy wywołać wirtualną klawiaturę. W tym celu na pilocie należy wcisnąć przycisk TEXT. 13

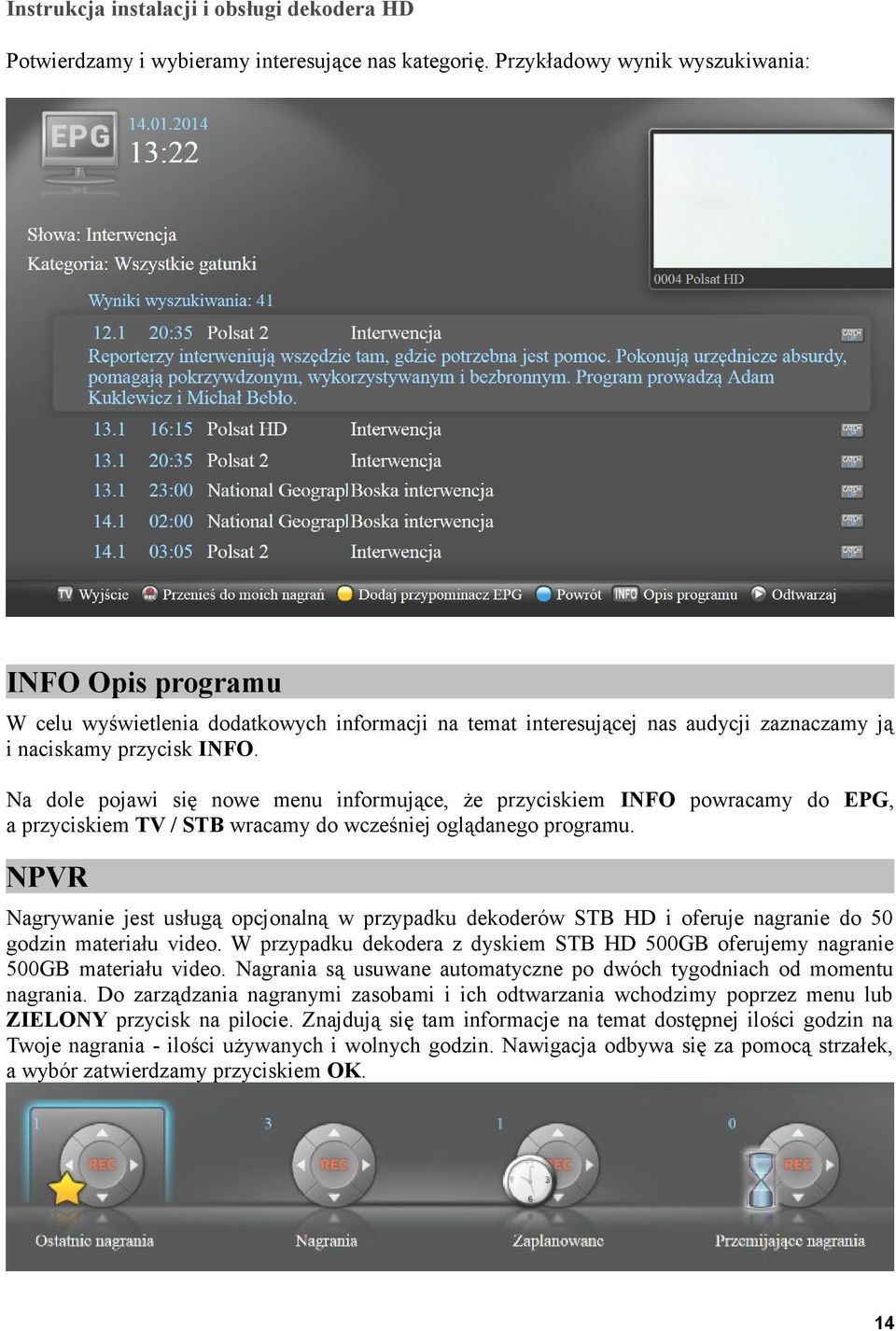

14 Potwierdzamy i wybieramy interesujące nas kategorię. Przykładowy wynik wyszukiwania: INFO Opis programu W celu wyświetlenia dodatkowych informacji na temat interesującej nas audycji zaznaczamy ją i naciskamy przycisk INFO. Na dole pojawi się nowe menu informujące, że przyciskiem INFO powracamy do EPG, a przyciskiem TV / STB wracamy do wcześniej oglądanego programu. NPVR Nagrywanie jest usługą opcjonalną w przypadku dekoderów STB HD i oferuje nagranie do 50 godzin materiału video. W przypadku dekodera z dyskiem STB HD 500GB oferujemy nagranie 500GB materiału video. Nagrania są usuwane automatyczne po dwóch tygodniach od momentu nagrania. Do zarządzania nagranymi zasobami i ich odtwarzania wchodzimy poprzez menu lub ZIELONY przycisk na pilocie. Znajdują się tam informacje na temat dostępnej ilości godzin na Twoje nagrania - ilości używanych i wolnych godzin. Nawigacja odbywa się za pomocą strzałek, a wybór zatwierdzamy przyciskiem OK. 14

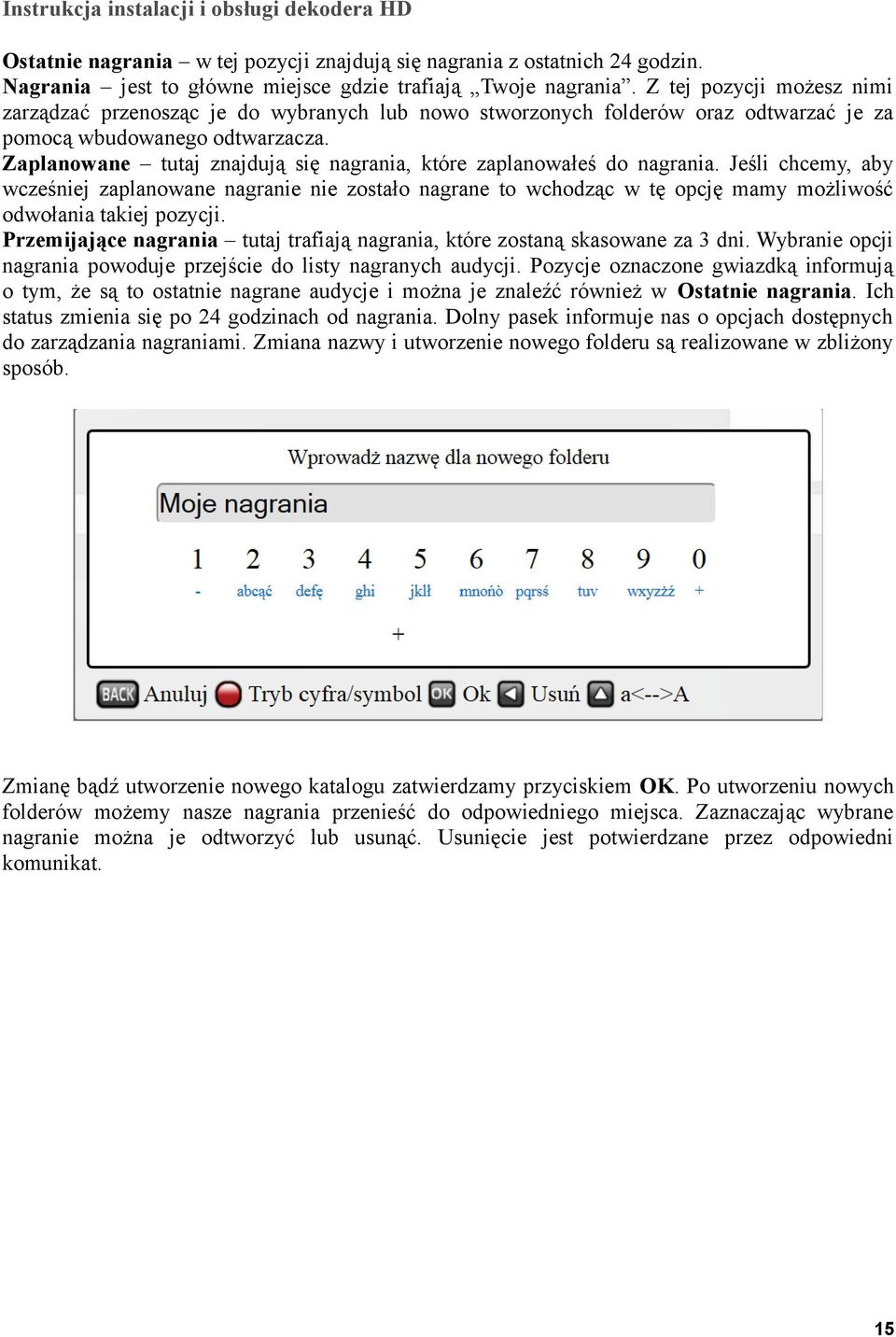

15 Ostatnie nagrania w tej pozycji znajdują się nagrania z ostatnich 24 godzin. Nagrania jest to główne miejsce gdzie trafiają Twoje nagrania. Z tej pozycji możesz nimi zarządzać przenosząc je do wybranych lub nowo stworzonych folderów oraz odtwarzać je za pomocą wbudowanego odtwarzacza. Zaplanowane tutaj znajdują się nagrania, które zaplanowałeś do nagrania. Jeśli chcemy, aby wcześniej zaplanowane nagranie nie zostało nagrane to wchodząc w tę opcję mamy możliwość odwołania takiej pozycji. Przemijające nagrania tutaj trafiają nagrania, które zostaną skasowane za 3 dni. Wybranie opcji nagrania powoduje przejście do listy nagranych audycji. Pozycje oznaczone gwiazdką informują o tym, że są to ostatnie nagrane audycje i można je znaleźć również w Ostatnie nagrania. Ich status zmienia się po 24 godzinach od nagrania. Dolny pasek informuje nas o opcjach dostępnych do zarządzania nagraniami. Zmiana nazwy i utworzenie nowego folderu są realizowane w zbliżony sposób. Zmianę bądź utworzenie nowego katalogu zatwierdzamy przyciskiem OK. Po utworzeniu nowych folderów możemy nasze nagrania przenieść do odpowiedniego miejsca. Zaznaczając wybrane nagranie można je odtworzyć lub usunąć. Usunięcie jest potwierdzane przez odpowiedni komunikat. 15

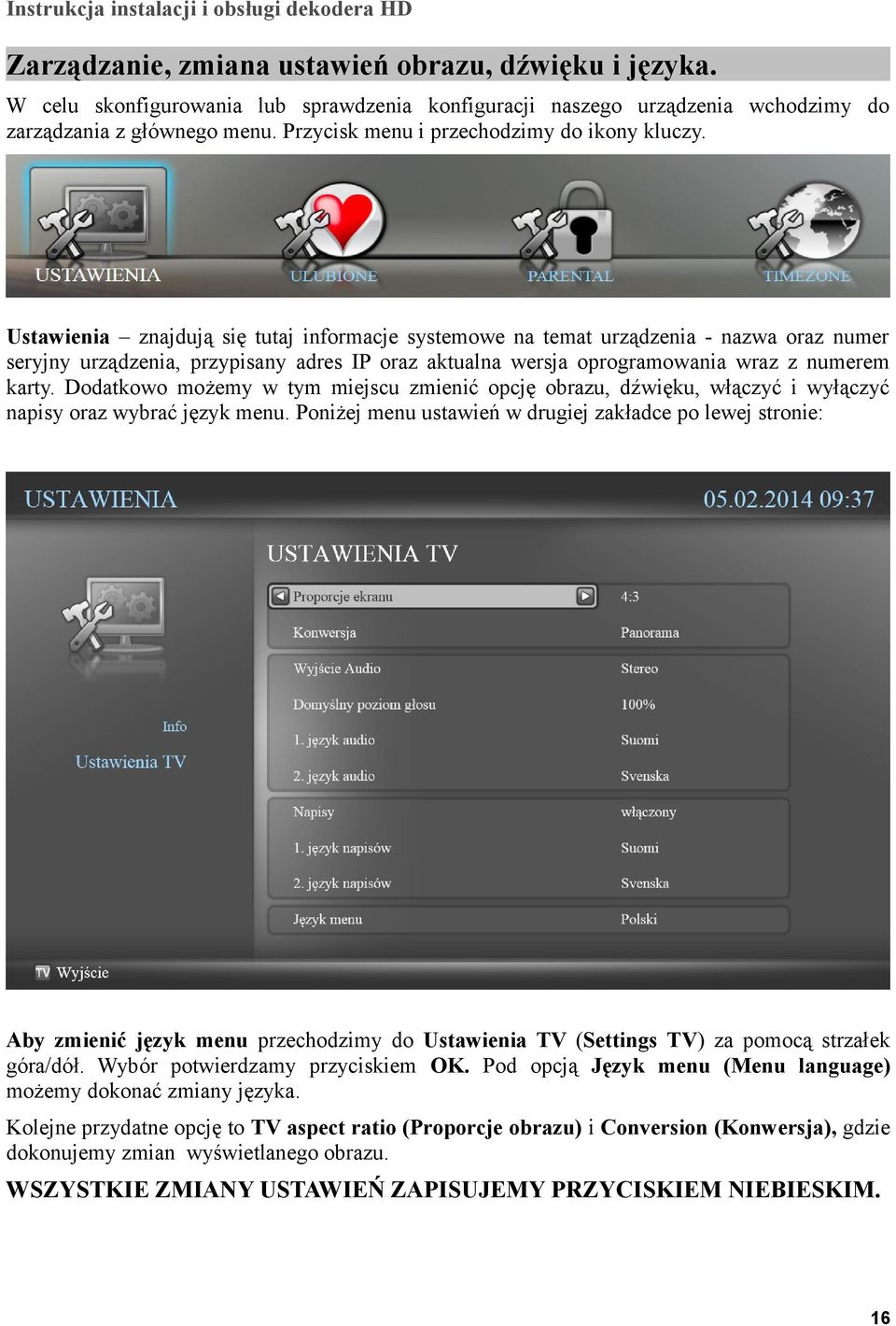

16 Zarządzanie, zmiana ustawień obrazu, dźwięku i języka. W celu skonfigurowania lub sprawdzenia konfiguracji naszego urządzenia wchodzimy do zarządzania z głównego menu. Przycisk menu i przechodzimy do ikony kluczy. Ustawienia znajdują się tutaj informacje systemowe na temat urządzenia - nazwa oraz numer seryjny urządzenia, przypisany adres IP oraz aktualna wersja oprogramowania wraz z numerem karty. Dodatkowo możemy w tym miejscu zmienić opcję obrazu, dźwięku, włączyć i wyłączyć napisy oraz wybrać język menu. Poniżej menu ustawień w drugiej zakładce po lewej stronie: Aby zmienić język menu przechodzimy do Ustawienia TV (Settings TV) za pomocą strzałek góra/dół. Wybór potwierdzamy przyciskiem OK. Pod opcją Język menu (Menu language) możemy dokonać zmiany języka. Kolejne przydatne opcję to TV aspect ratio (Proporcje obrazu) i Conversion (Konwersja), gdzie dokonujemy zmian wyświetlanego obrazu. WSZYSTKIE ZMIANY USTAWIEŃ ZAPISUJEMY PRZYCISKIEM NIEBIESKIM. 16

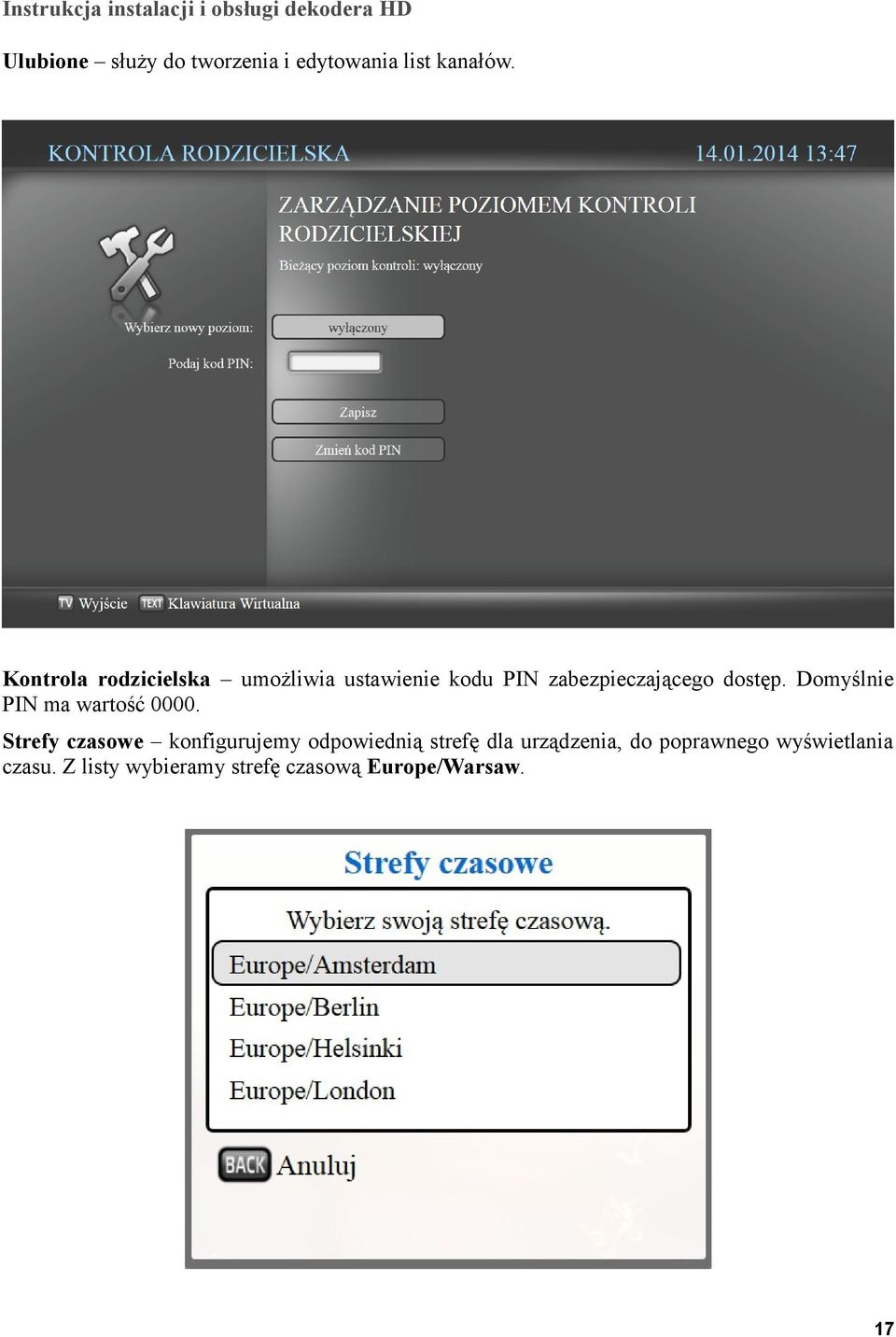

17 Ulubione służy do tworzenia i edytowania list kanałów. Kontrola rodzicielska umożliwia ustawienie kodu PIN zabezpieczającego dostęp. Domyślnie PIN ma wartość Strefy czasowe konfigurujemy odpowiednią strefę dla urządzenia, do poprawnego wyświetlania czasu. Z listy wybieramy strefę czasową Europe/Warsaw. 17

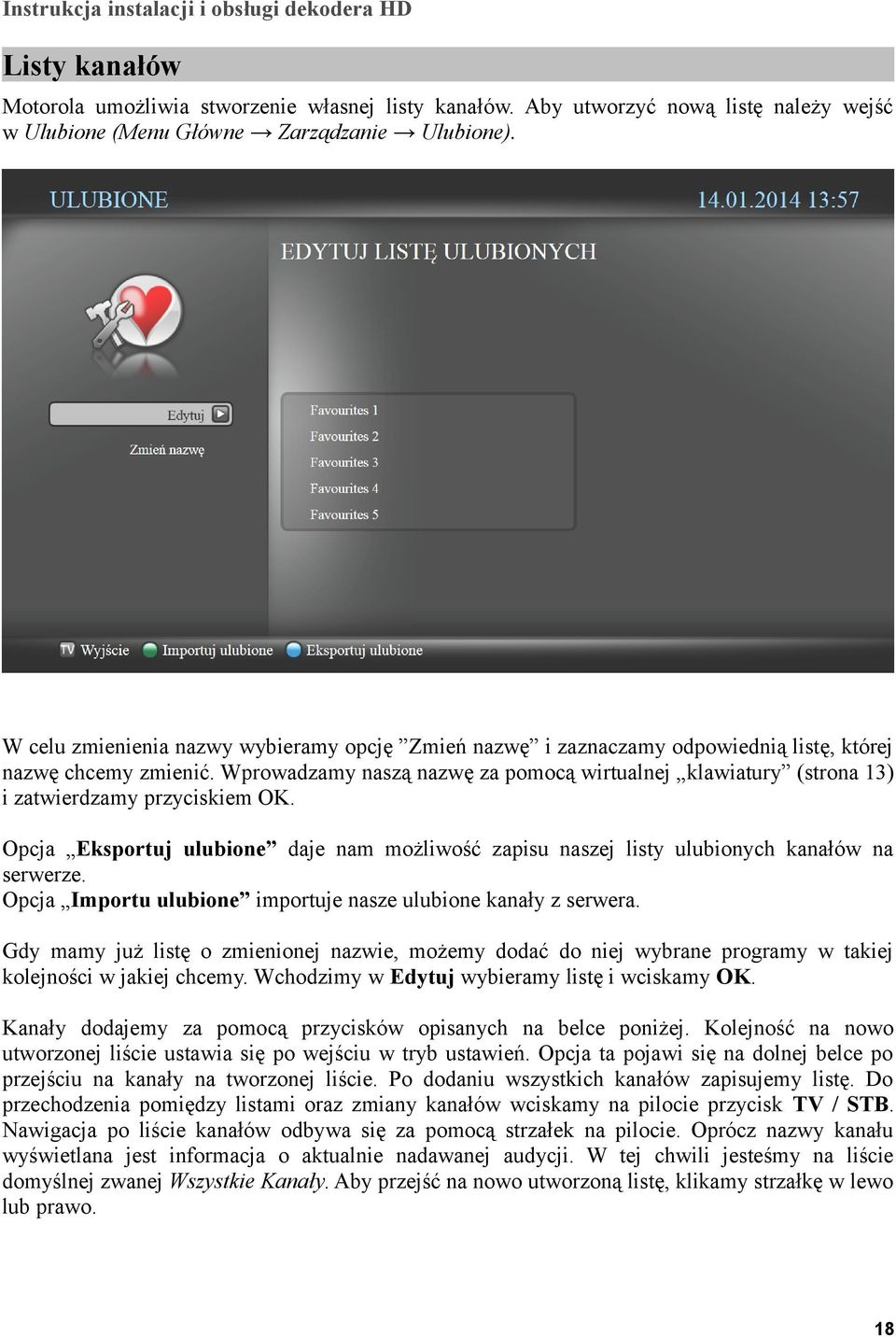

18 Listy kanałów Motorola umożliwia stworzenie własnej listy kanałów. Aby utworzyć nową listę należy wejść w Ulubione (Menu Główne Zarządzanie Ulubione). W celu zmienienia nazwy wybieramy opcję Zmień nazwę i zaznaczamy odpowiednią listę, której nazwę chcemy zmienić. Wprowadzamy naszą nazwę za pomocą wirtualnej klawiatury (strona 13) i zatwierdzamy przyciskiem OK. Opcja Eksportuj ulubione daje nam możliwość zapisu naszej listy ulubionych kanałów na serwerze. Opcja Importu ulubione importuje nasze ulubione kanały z serwera. Gdy mamy już listę o zmienionej nazwie, możemy dodać do niej wybrane programy w takiej kolejności w jakiej chcemy. Wchodzimy w Edytuj wybieramy listę i wciskamy OK. Kanały dodajemy za pomocą przycisków opisanych na belce poniżej. Kolejność na nowo utworzonej liście ustawia się po wejściu w tryb ustawień. Opcja ta pojawi się na dolnej belce po przejściu na kanały na tworzonej liście. Po dodaniu wszystkich kanałów zapisujemy listę. Do przechodzenia pomiędzy listami oraz zmiany kanałów wciskamy na pilocie przycisk TV / STB. Nawigacja po liście kanałów odbywa się za pomocą strzałek na pilocie. Oprócz nazwy kanału wyświetlana jest informacja o aktualnie nadawanej audycji. W tej chwili jesteśmy na liście domyślnej zwanej Wszystkie Kanały. Aby przejść na nowo utworzoną listę, klikamy strzałkę w lewo lub prawo. 18

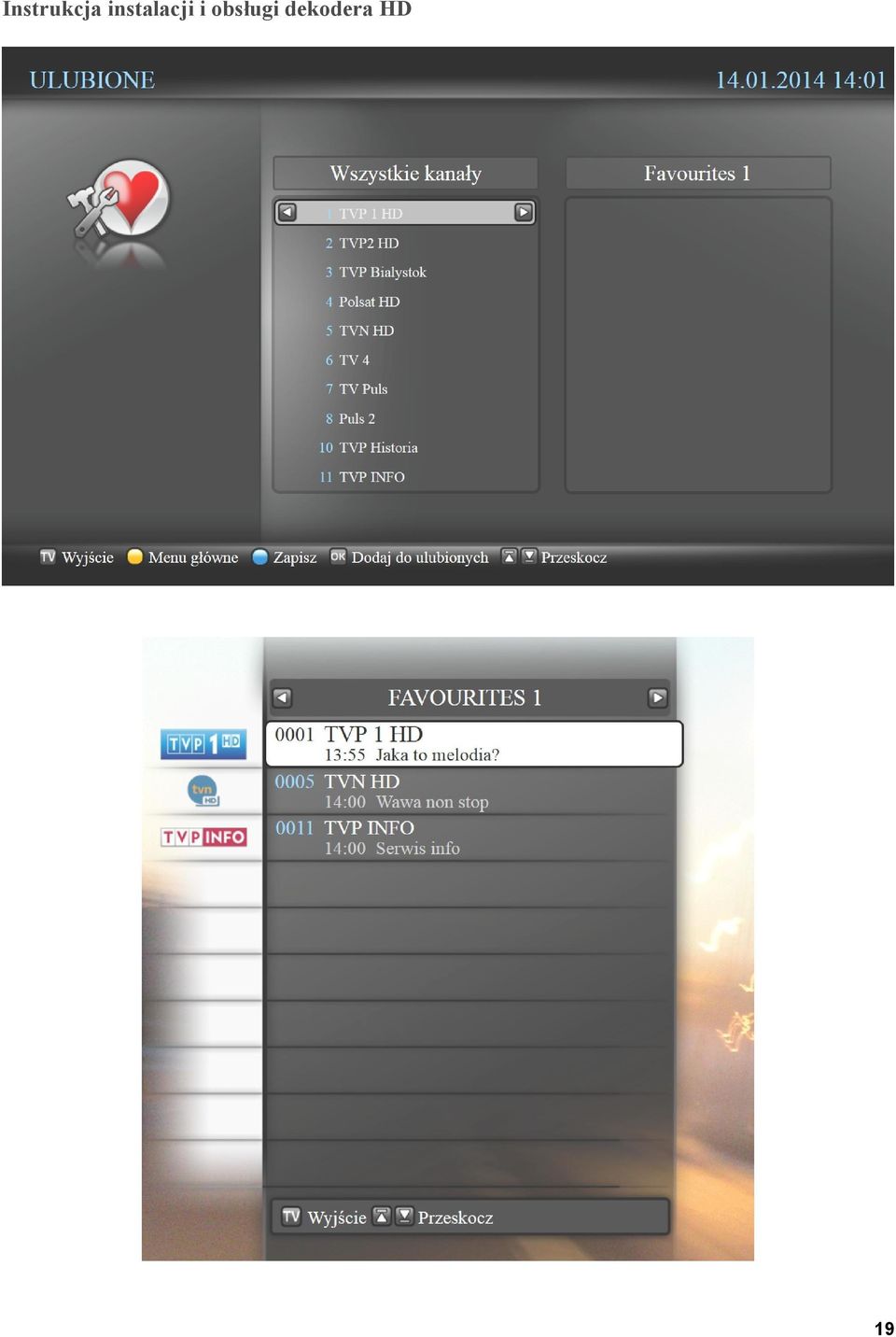

19 19

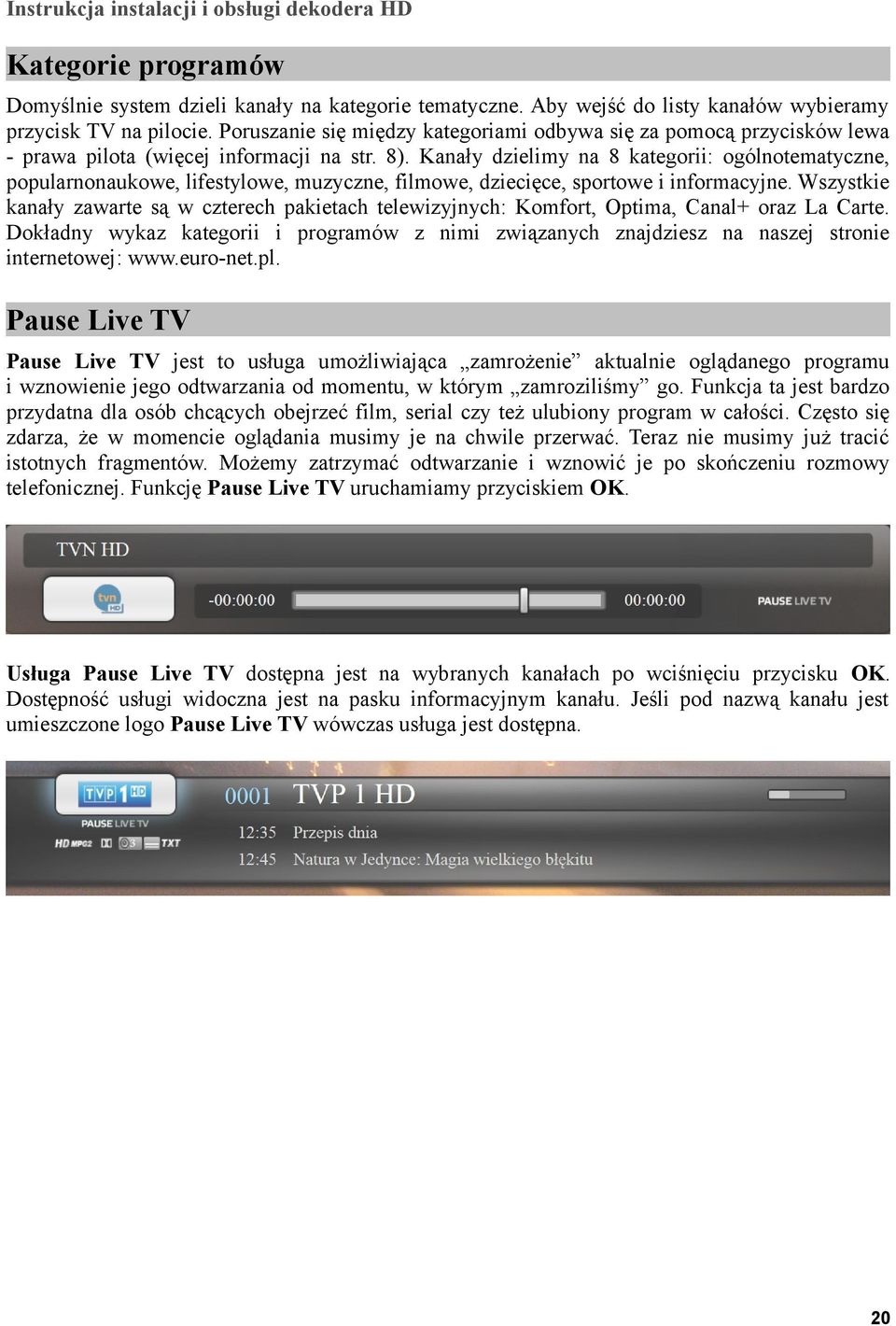

20 Kategorie programów Domyślnie system dzieli kanały na kategorie tematyczne. Aby wejść do listy kanałów wybieramy przycisk TV na pilocie. Poruszanie się między kategoriami odbywa się za pomocą przycisków lewa - prawa pilota (więcej informacji na str. 8). Kanały dzielimy na 8 kategorii: ogólnotematyczne, popularnonaukowe, lifestylowe, muzyczne, filmowe, dziecięce, sportowe i informacyjne. Wszystkie kanały zawarte są w czterech pakietach telewizyjnych: Komfort, Optima, Canal+ oraz La Carte. Dokładny wykaz kategorii i programów z nimi związanych znajdziesz na naszej stronie internetowej: Pause Live TV Pause Live TV jest to usługa umożliwiająca zamrożenie aktualnie oglądanego programu i wznowienie jego odtwarzania od momentu, w którym zamroziliśmy go. Funkcja ta jest bardzo przydatna dla osób chcących obejrzeć film, serial czy też ulubiony program w całości. Często się zdarza, że w momencie oglądania musimy je na chwile przerwać. Teraz nie musimy już tracić istotnych fragmentów. Możemy zatrzymać odtwarzanie i wznowić je po skończeniu rozmowy telefonicznej. Funkcję Pause Live TV uruchamiamy przyciskiem OK. Usługa Pause Live TV dostępna jest na wybranych kanałach po wciśnięciu przycisku OK. Dostępność usługi widoczna jest na pasku informacyjnym kanału. Jeśli pod nazwą kanału jest umieszczone logo Pause Live TV wówczas usługa jest dostępna. 20

21 W RAZIE PROBLEMÓW W razie problemów z odbiorem wykonaj następujące czynności: 1. Sprawdź, czy wszystkie kable są poprawnie podłączone czy nie są uszkodzone i czy nie wysunęły się z gniazda. Sprawdź, czy telewizor jest ustawiony na wyświetlanie sygnału z odpowiedniego źródła. Wyłącz dekoder z prądu i podłącz ponownie. Sprawdź baterie w pilocie (po wciśnięciu przycisku na pilocie lampka na dekoderze powinna mignąć). Więcej cennych wskazówek znajdziesz na naszej stronie internetowej w dziale pomoc. Jeśli żadna z czynności nie przyniosła skutku skontaktuj się z Biurem Obsługi Klienta: Kontakt Biuro obsługi klienta: biuro@euro-net.pl Sprawy techniczne: tech@euro-net.pl tel: kom: faks: (godz 9:00-17:00, pn-pt) (poza godzinami pracy biura) (godz 9:00-17:00, pn-pt) www: e-bok Wersja
