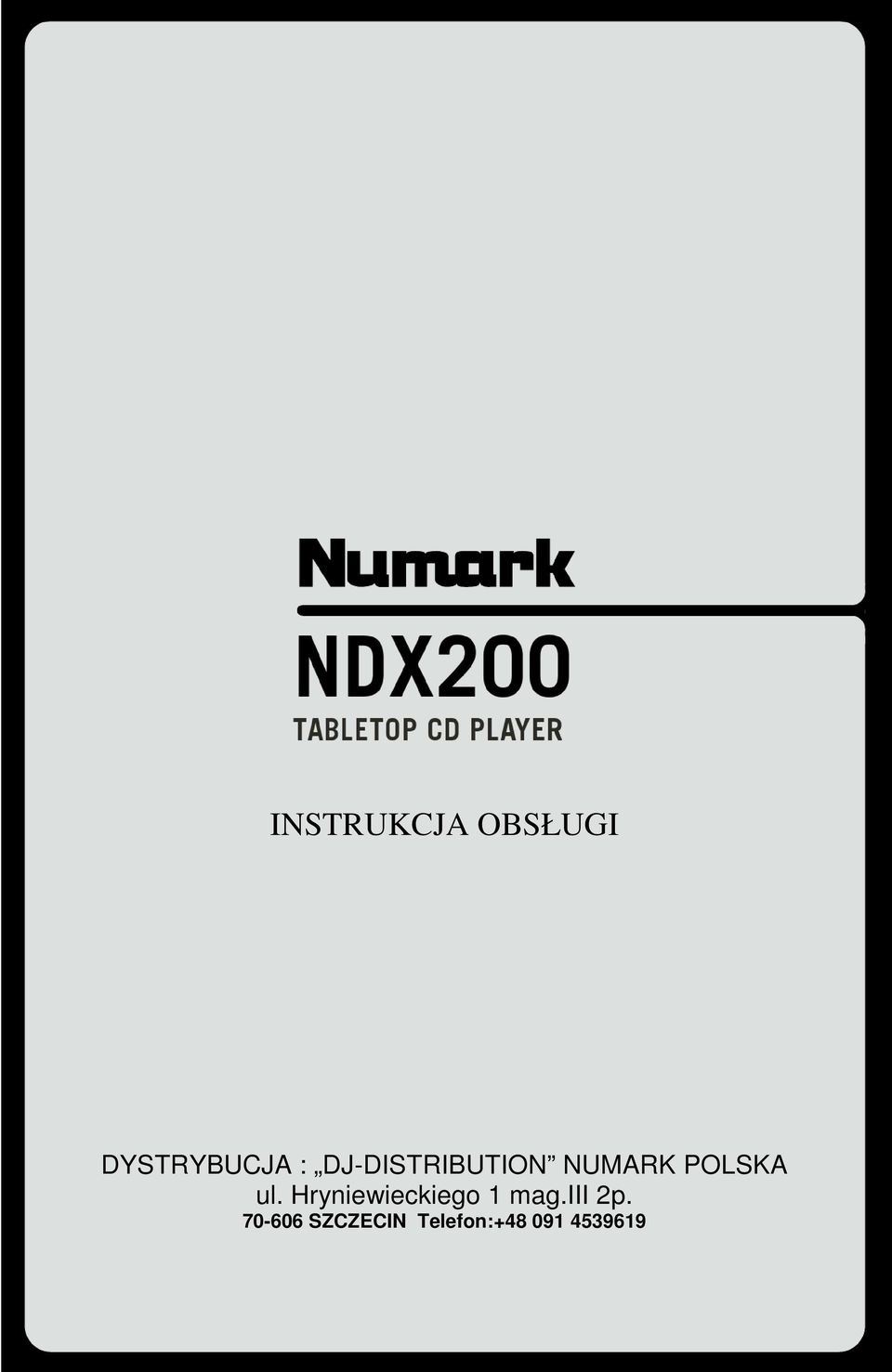

1 INSTRUKCJA OBSŁUGI DYSTRYBUCJA : DJ-DISTRIBUTION NUMARK POLSKA ul. Hryniewieckiego 1 mag.iii 2p SZCZECIN Telefon:

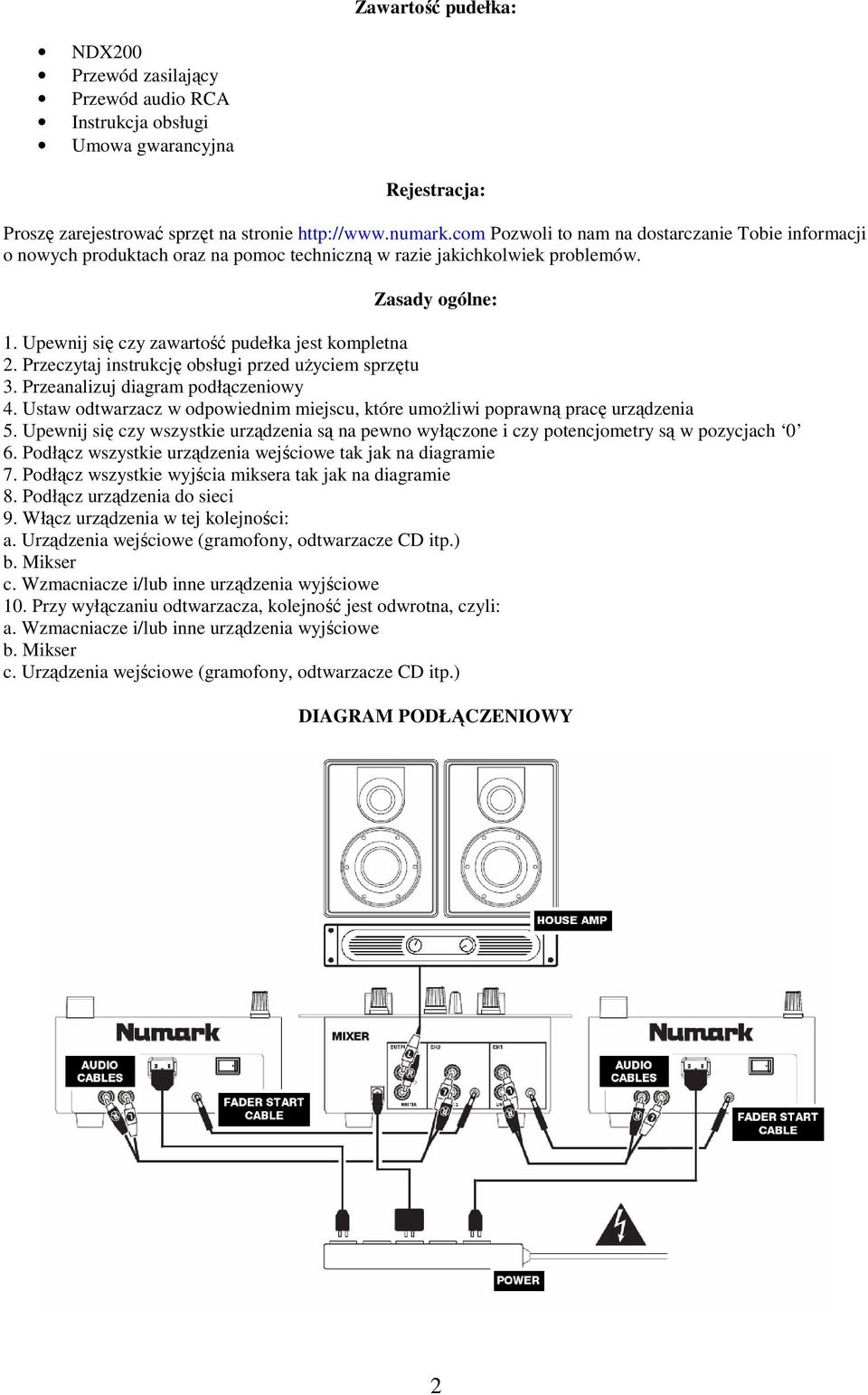

2 Zawartość pudełka: NDX200 Przewód zasilający Przewód audio RCA Instrukcja obsługi Umowa gwarancyjna Rejestracja: Proszę zarejestrować sprzęt na stronie Pozwoli to nam na dostarczanie Tobie informacji o nowych produktach oraz na pomoc techniczną w razie jakichkolwiek problemów. Zasady ogólne: 1. Upewnij się czy zawartość pudełka jest kompletna 2. Przeczytaj instrukcję obsługi przed użyciem sprzętu 3. Przeanalizuj diagram podłączeniowy 4. Ustaw odtwarzacz w odpowiednim miejscu, które umożliwi poprawną pracę urządzenia 5. Upewnij się czy wszystkie urządzenia są na pewno wyłączone i czy potencjometry są w pozycjach 0 6. Podłącz wszystkie urządzenia wejściowe tak jak na diagramie 7. Podłącz wszystkie wyjścia miksera tak jak na diagramie 8. Podłącz urządzenia do sieci 9. Włącz urządzenia w tej kolejności: a. Urządzenia wejściowe (gramofony, odtwarzacze CD itp.) b. Mikser c. Wzmacniacze i/lub inne urządzenia wyjściowe 10. Przy wyłączaniu odtwarzacza, kolejność jest odwrotna, czyli: a. Wzmacniacze i/lub inne urządzenia wyjściowe b. Mikser c. Urządzenia wejściowe (gramofony, odtwarzacze CD itp.) DIAGRAM PODŁĄCZENIOWY 2

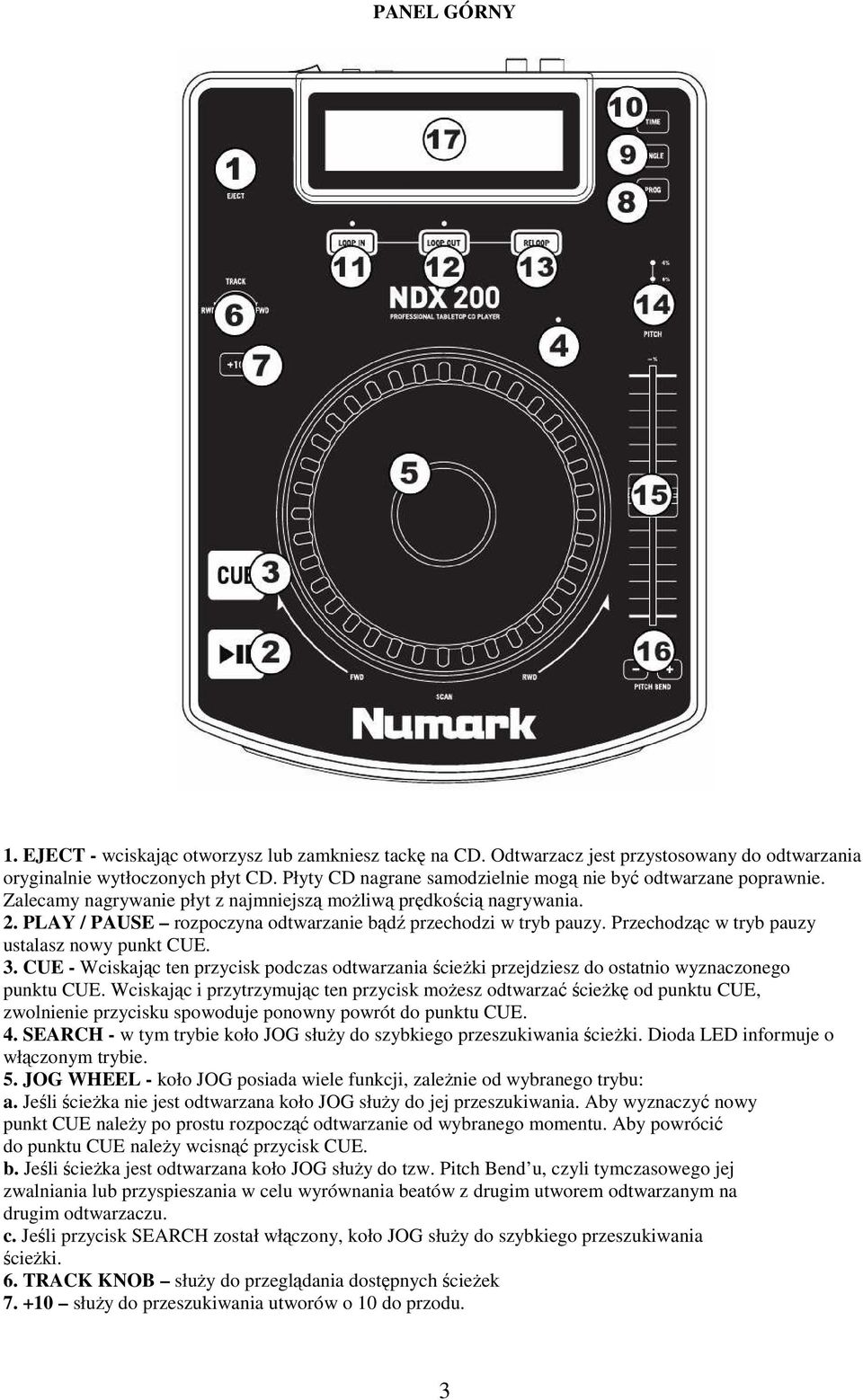

3 PANEL GÓRNY 1. EJECT - wciskając otworzysz lub zamkniesz tackę na CD. Odtwarzacz jest przystosowany do odtwarzania oryginalnie wytłoczonych płyt CD. Płyty CD nagrane samodzielnie mogą nie być odtwarzane poprawnie. Zalecamy nagrywanie płyt z najmniejszą możliwą prędkością nagrywania. 2. PLAY / PAUSE rozpoczyna odtwarzanie bądź przechodzi w tryb pauzy. Przechodząc w tryb pauzy ustalasz nowy punkt CUE. 3. CUE - Wciskając ten przycisk podczas odtwarzania ścieżki przejdziesz do ostatnio wyznaczonego punktu CUE. Wciskając i przytrzymując ten przycisk możesz odtwarzać ścieżkę od punktu CUE, zwolnienie przycisku spowoduje ponowny powrót do punktu CUE. 4. SEARCH - w tym trybie koło JOG służy do szybkiego przeszukiwania ścieżki. Dioda LED informuje o włączonym trybie. 5. JOG WHEEL - koło JOG posiada wiele funkcji, zależnie od wybranego trybu: a. Jeśli ścieżka nie jest odtwarzana koło JOG służy do jej przeszukiwania. Aby wyznaczyć nowy punkt CUE należy po prostu rozpocząć odtwarzanie od wybranego momentu. Aby powrócić do punktu CUE należy wcisnąć przycisk CUE. b. Jeśli ścieżka jest odtwarzana koło JOG służy do tzw. Pitch Bend u, czyli tymczasowego jej zwalniania lub przyspieszania w celu wyrównania beatów z drugim utworem odtwarzanym na drugim odtwarzaczu. c. Jeśli przycisk SEARCH został włączony, koło JOG służy do szybkiego przeszukiwania ścieżki. 6. TRACK KNOB służy do przeglądania dostępnych ścieżek służy do przeszukiwania utworów o 10 do przodu. 3

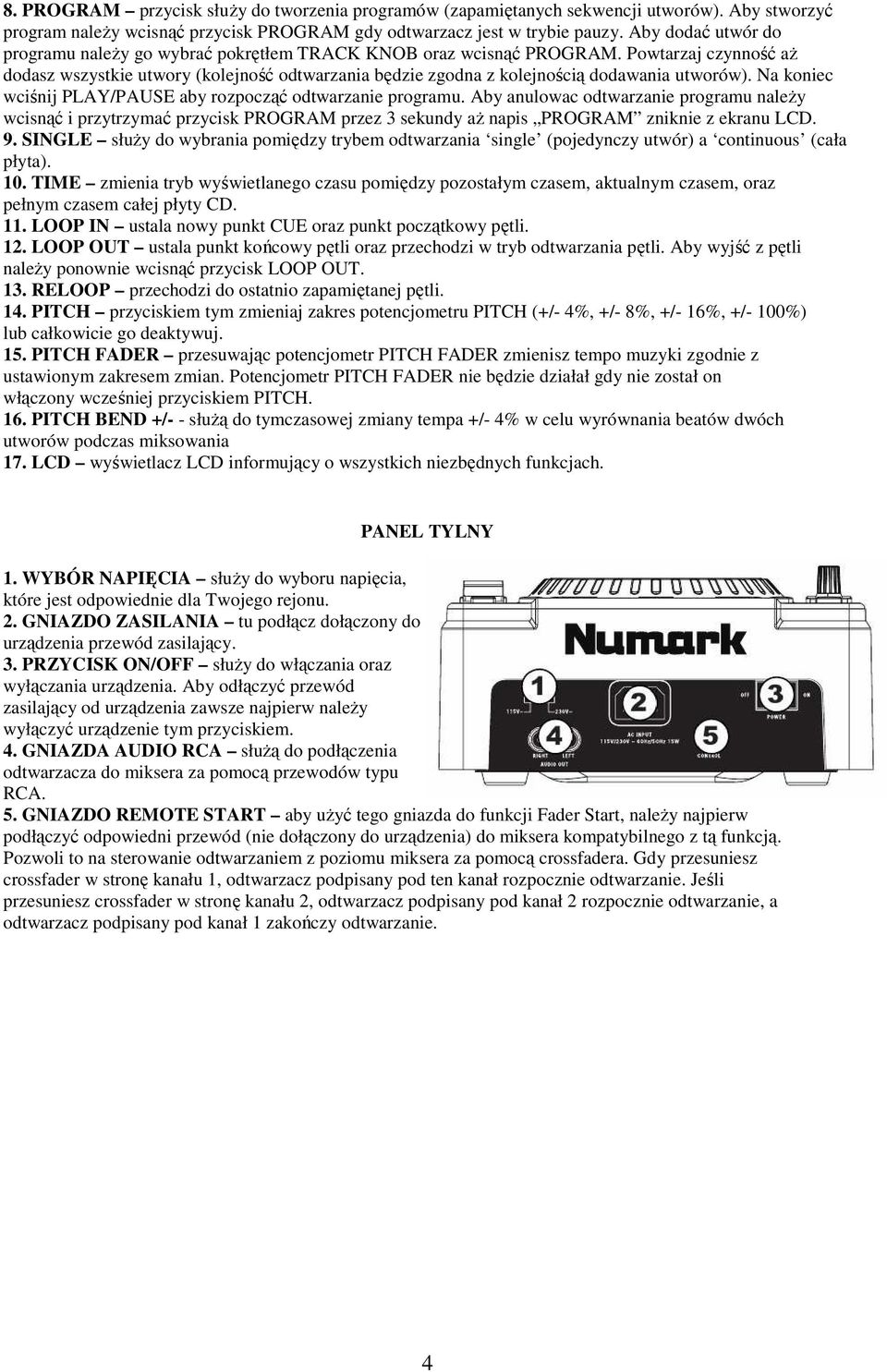

4 8. PROGRAM przycisk służy do tworzenia programów (zapamiętanych sekwencji utworów). Aby stworzyć program należy wcisnąć przycisk PROGRAM gdy odtwarzacz jest w trybie pauzy. Aby dodać utwór do programu należy go wybrać pokrętłem TRACK KNOB oraz wcisnąć PROGRAM. Powtarzaj czynność aż dodasz wszystkie utwory (kolejność odtwarzania będzie zgodna z kolejnością dodawania utworów). Na koniec wciśnij PLAY/PAUSE aby rozpocząć odtwarzanie programu. Aby anulowac odtwarzanie programu należy wcisnąć i przytrzymać przycisk PROGRAM przez 3 sekundy aż napis PROGRAM zniknie z ekranu LCD. 9. SINGLE służy do wybrania pomiędzy trybem odtwarzania single (pojedynczy utwór) a continuous (cała płyta). 10. TIME zmienia tryb wyświetlanego czasu pomiędzy pozostałym czasem, aktualnym czasem, oraz pełnym czasem całej płyty CD. 11. LOOP IN ustala nowy punkt CUE oraz punkt początkowy pętli. 12. LOOP OUT ustala punkt końcowy pętli oraz przechodzi w tryb odtwarzania pętli. Aby wyjść z pętli należy ponownie wcisnąć przycisk LOOP OUT. 13. RELOOP przechodzi do ostatnio zapamiętanej pętli. 14. PITCH przyciskiem tym zmieniaj zakres potencjometru PITCH (+/- 4%, +/- 8%, +/- 16%, +/- 100%) lub całkowicie go deaktywuj. 15. PITCH FADER przesuwając potencjometr PITCH FADER zmienisz tempo muzyki zgodnie z ustawionym zakresem zmian. Potencjometr PITCH FADER nie będzie działał gdy nie został on włączony wcześniej przyciskiem PITCH. 16. PITCH BEND +/- - służą do tymczasowej zmiany tempa +/- 4% w celu wyrównania beatów dwóch utworów podczas miksowania 17. LCD wyświetlacz LCD informujący o wszystkich niezbędnych funkcjach. PANEL TYLNY 1. WYBÓR NAPIĘCIA służy do wyboru napięcia, które jest odpowiednie dla Twojego rejonu. 2. GNIAZDO ZASILANIA tu podłącz dołączony do urządzenia przewód zasilający. 3. PRZYCISK ON/OFF służy do włączania oraz wyłączania urządzenia. Aby odłączyć przewód zasilający od urządzenia zawsze najpierw należy wyłączyć urządzenie tym przyciskiem. 4. GNIAZDA AUDIO RCA służą do podłączenia odtwarzacza do miksera za pomocą przewodów typu RCA. 5. GNIAZDO REMOTE START aby użyć tego gniazda do funkcji Fader Start, należy najpierw podłączyć odpowiedni przewód (nie dołączony do urządzenia) do miksera kompatybilnego z tą funkcją. Pozwoli to na sterowanie odtwarzaniem z poziomu miksera za pomocą crossfadera. Gdy przesuniesz crossfader w stronę kanału 1, odtwarzacz podpisany pod ten kanał rozpocznie odtwarzanie. Jeśli przesuniesz crossfader w stronę kanału 2, odtwarzacz podpisany pod kanał 2 rozpocznie odtwarzanie, a odtwarzacz podpisany pod kanał 1 zakończy odtwarzanie. 4

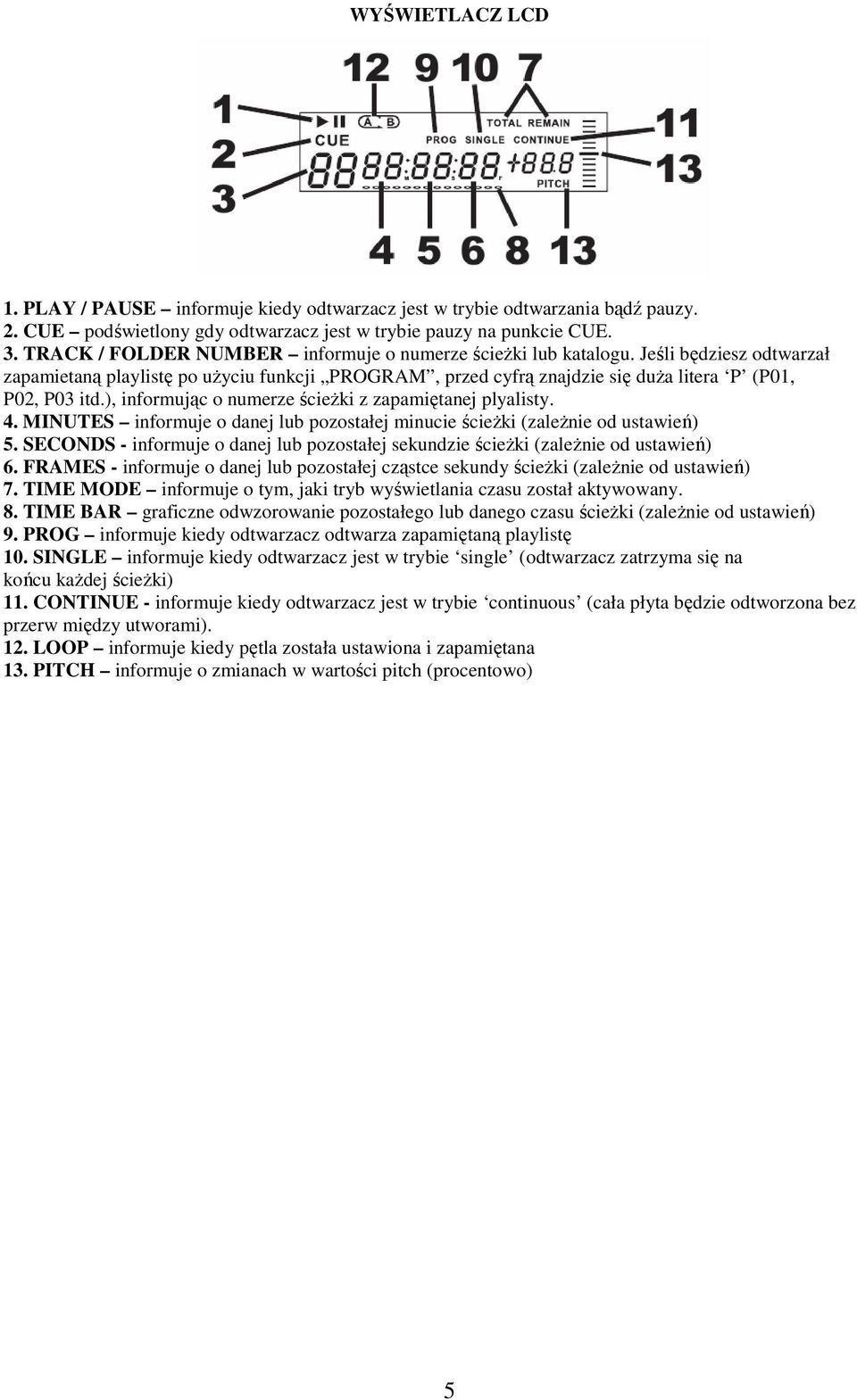

5 WYŚWIETLACZ LCD 1. PLAY / PAUSE informuje kiedy odtwarzacz jest w trybie odtwarzania bądź pauzy. 2. CUE podświetlony gdy odtwarzacz jest w trybie pauzy na punkcie CUE. 3. TRACK / FOLDER NUMBER informuje o numerze ścieżki lub katalogu. Jeśli będziesz odtwarzał zapamietaną playlistę po użyciu funkcji PROGRAM, przed cyfrą znajdzie się duża litera P (P01, P02, P03 itd.), informując o numerze ścieżki z zapamiętanej plyalisty. 4. MINUTES informuje o danej lub pozostałej minucie ścieżki (zależnie od ustawień) 5. SECONDS - informuje o danej lub pozostałej sekundzie ścieżki (zależnie od ustawień) 6. FRAMES - informuje o danej lub pozostałej cząstce sekundy ścieżki (zależnie od ustawień) 7. TIME MODE informuje o tym, jaki tryb wyświetlania czasu został aktywowany. 8. TIME BAR graficzne odwzorowanie pozostałego lub danego czasu ścieżki (zależnie od ustawień) 9. PROG informuje kiedy odtwarzacz odtwarza zapamiętaną playlistę 10. SINGLE informuje kiedy odtwarzacz jest w trybie single (odtwarzacz zatrzyma się na końcu każdej ścieżki) 11. CONTINUE - informuje kiedy odtwarzacz jest w trybie continuous (cała płyta będzie odtworzona bez przerw między utworami). 12. LOOP informuje kiedy pętla została ustawiona i zapamiętana 13. PITCH informuje o zmianach w wartości pitch (procentowo) 5
