Nagrywarka DVD/VHS COMBO HDMI Skrócona instrukcja obsługi.

Transkrypt

1 Nagrywarka DVD/VHS COMBO HDMI Skrócona instrukcja obsługi. I. Opis przycisków, gniazd wejść i wyjść urządzenia. Rys Włącznik / Wyłącznik 2. Komora kasety VHS 3. Tacka nagrywarki DVD 4. Przycisk EJECT wysuwanie taśmy VHS 5. Przycisk REC - Nagrywanie 6. Przycisk STOP STOP zatrzymywanie odtwarzania 7. Przycisk PLAY/PAUSE Odtwarzanie, pauzowanie odtwarzania 8. Przycisk REW Przewijanie do początku (w tył) 9. Przycisk FF Przewijanie do końca (w przód) 10. Ekran wyświetlacza 11. Przycisk OPEN/CLOSE otwieranie, zamykanie tacki DVD 12. Przycisk PR+, PR, zmiana kanałów tel. 13. Przycisk DVD / VCR zmiana trybu urządzenia DVD lub VHS 14. Przycisk COPY - wyboru kopiowania z VHS na DVD i z DVD na VHS 15. Gniazdo wejścia VIDEO 16. Gniazda wejść AUDIO 17. Gniazdo DV IN wejścia FireWire 18. Gniazdo wejścia USB

2 Rys 2. TYŁ 1. Kabel zasilający. 2. Gniazdo wyjścia HDMI 3. Gniazda wyjść AUDIO lewy, prawy kanał 4. Gniazdo EURO AV2/ DECODER 5. Gniazdo RF IN ANTENOWE wejście 6. Gniazdo RF OUT ANTENOWE wyjście podłączenie do telewizora 7. Gniazdo DIGITAL AUDIO OUT wyjścia cyfrowego dźwięku 8. Gniazdo COMPONENT OUT wyjścia componentowe obrazu 9. Gniazdo S-VIDEO OUT - S-VIDEO 10. Gniazdo EURO AV1 do podłączenia do telewizora kablem SCART II. Podłączanie urządzenia / instalacja Uruchamianie urządzenia. By uruchomić urządzenie najpierw należy: 1. Podłączyć urządzenie do telewizora według schematów podanych poniżej 2. Podłączyć kabel antenowy do gniazda antenowego znajdującegoo się z tyłu urządzenia patrz rys. nr 2 gniazdo nr 5 3. Podłączyć kabel zasilający urządzenie do gniazdka 230V 4. Wcisnąć włącznik/wyłącznik na urządzeniu patrz przycisk nr 1 rys nr lub Przycisk Włącznika na pilocie patrz instrukcja pilota. Wyłączenie urządzenia By wyłączyć urządzenie należy: 1. Wyciągnąć taśmę VIDEO lub płytę DVD/CD z urządzenia za pomocą przycisków: dla VIDEO przycisku EJECT (przyc nr 4. rys 1) dla DVD przycisk OPEN/CLOSE rys nr 1 przycisk nr 11. Lub odpowiaqdający im przycisk na pilocie (patrz instrukcja pilota) 2. Wcisnąć przycisk Wyłącznika patrz rys nr 1 przyc. 1. lub przycisk wyłacznika na pilocie. (Pierwszy na gorze po prawej stronie.

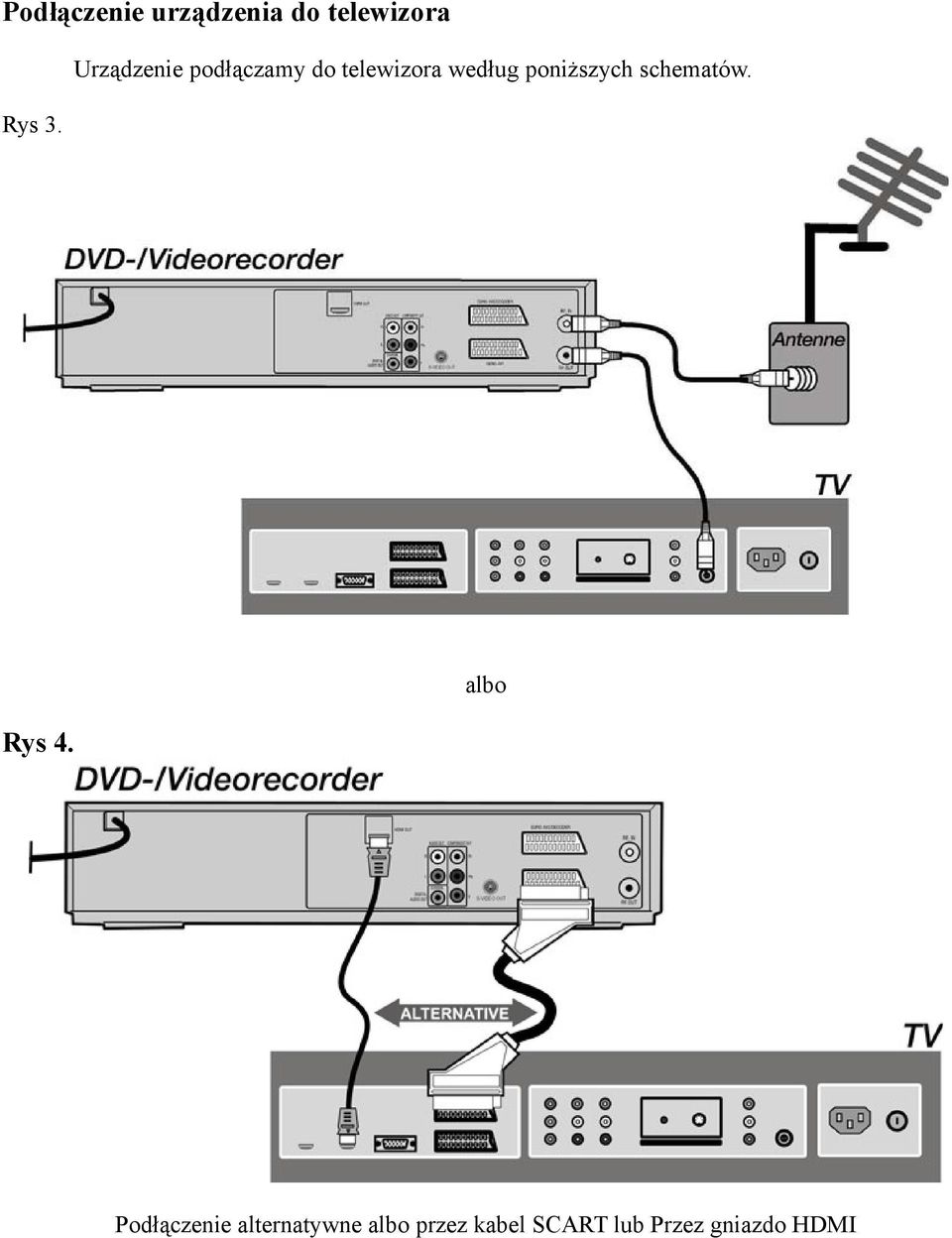

3 Podłączenie urządzenia do telewizora Urządzenie podłączamy do telewizora według poniższych schematów. Rys 3. albo Rys 4. Podłączenie alternatywne albo przez kabel SCART lub Przez gniazdo HDMI

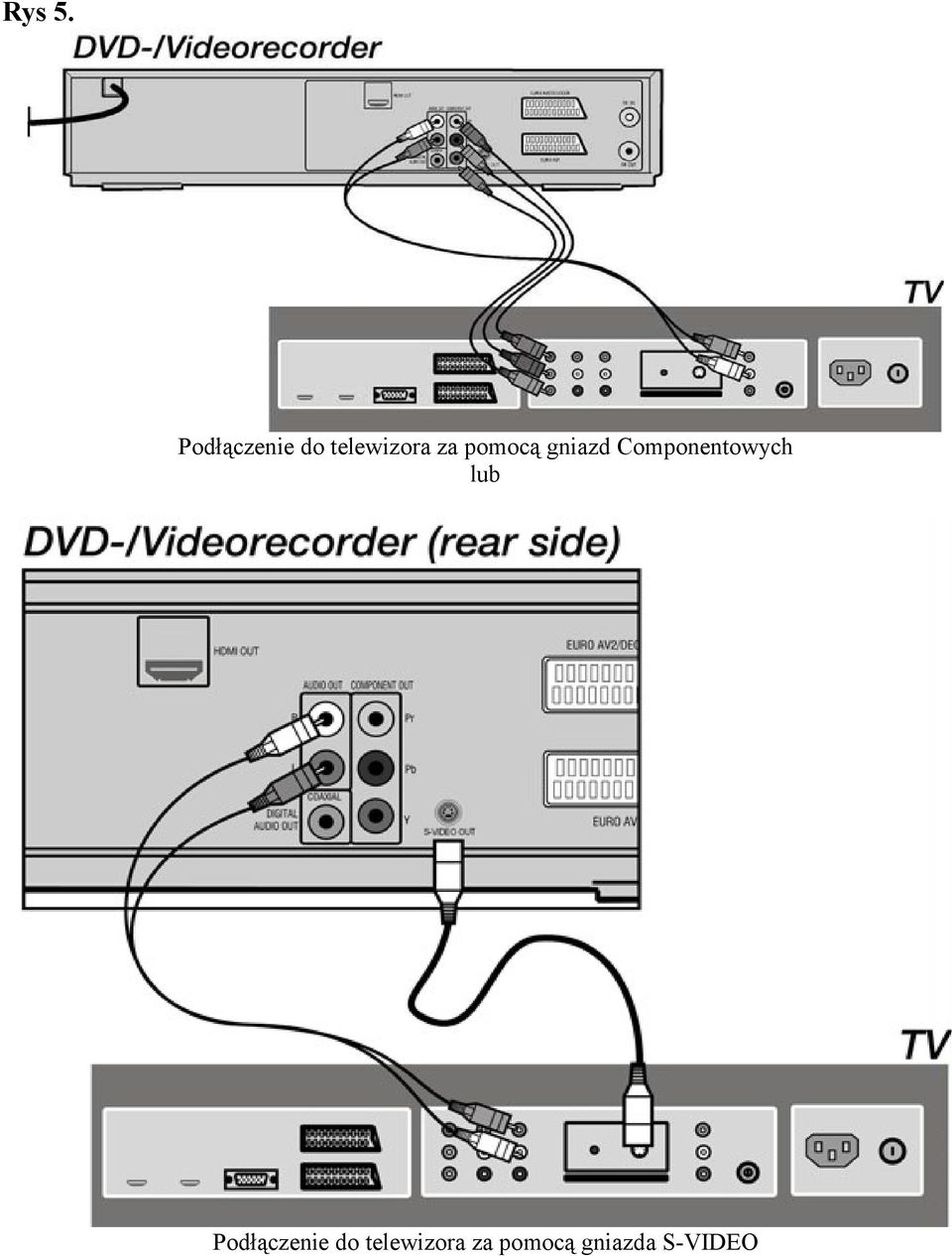

4 Rys 5. Podłączenie do telewizora za pomocą gniazd Componentowych lub Podłączenie do telewizora za pomocą gniazda S-VIDEO

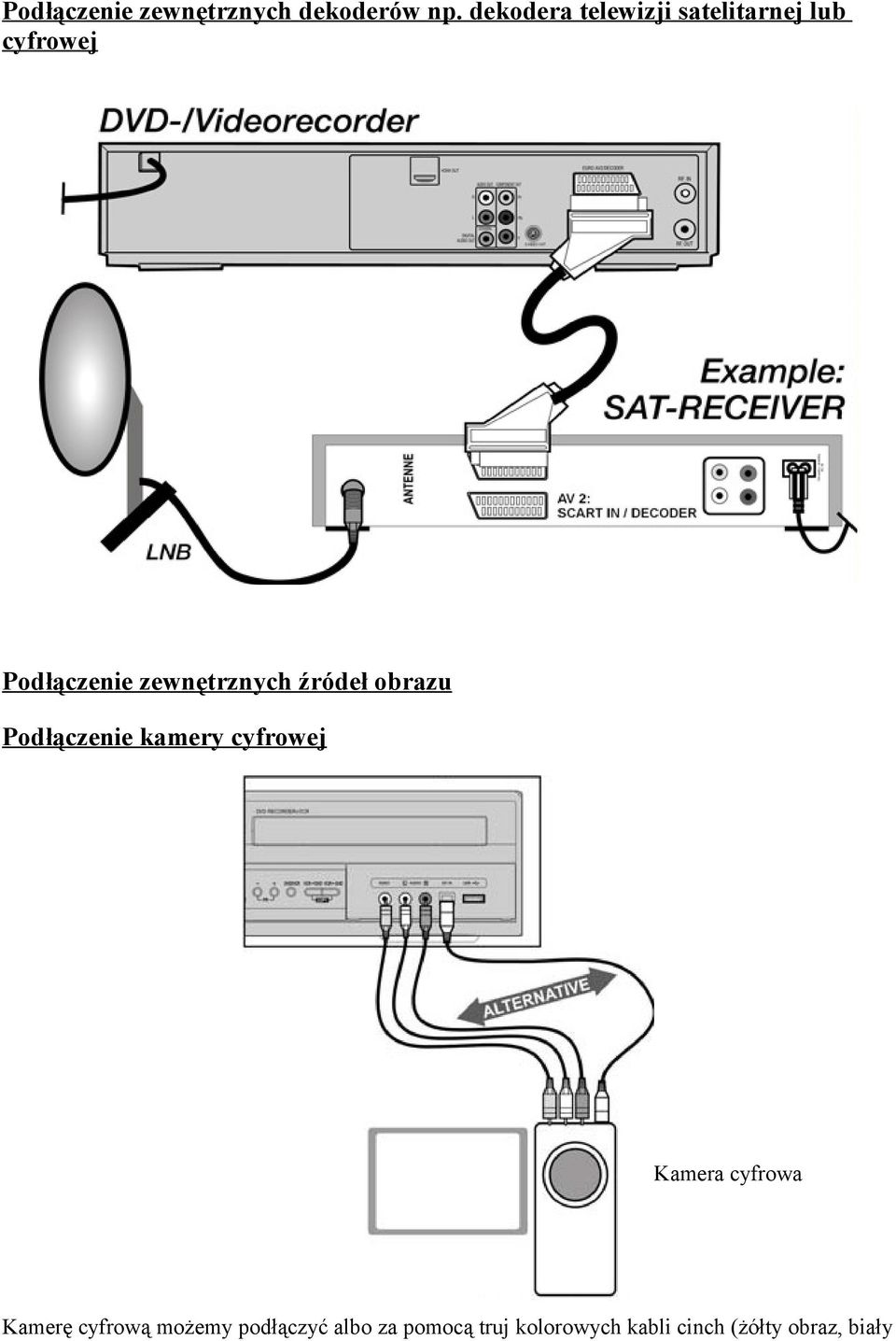

5 Podłączenie zewnętrznych dekoderów np. dekodera telewizji satelitarnej lub cyfrowej Podłączenie zewnętrznych źródeł obrazu Podłączenie kamery cyfrowej Kamera cyfrowa Kamerę cyfrową możemy podłączyć albo za pomocą truj kolorowych kabli cinch (żółty obraz, biały

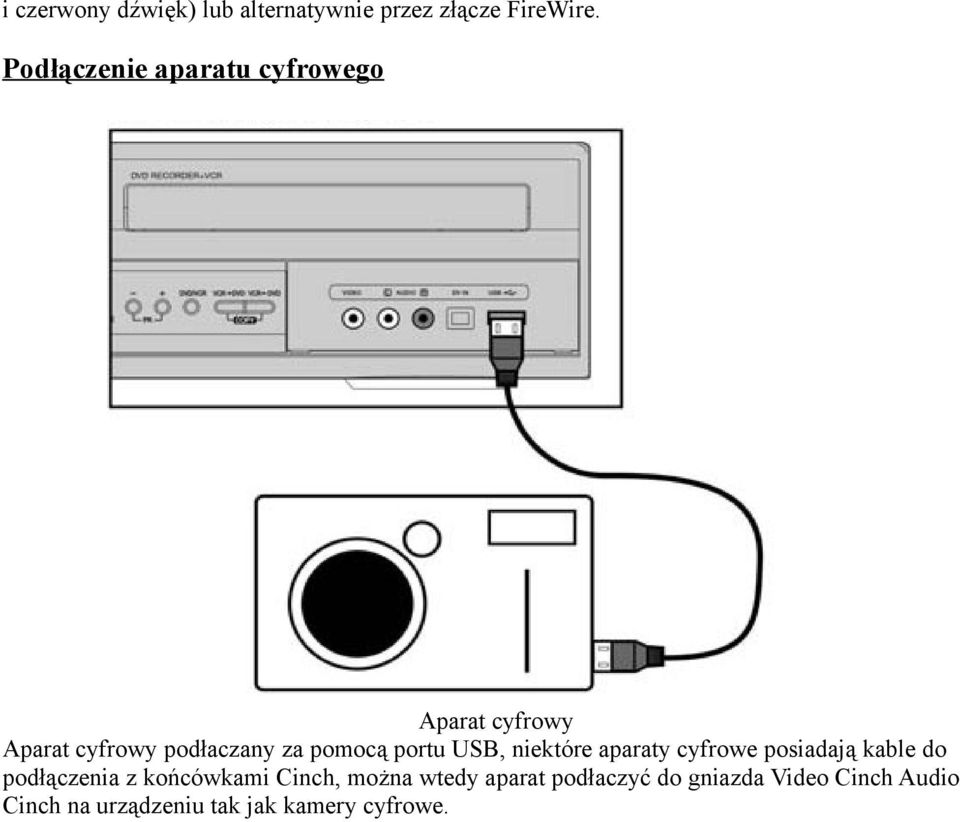

6 i czerwony dźwięk) lub alternatywnie przez złącze FireWire. Podłączenie aparatu cyfrowego Aparat cyfrowy Aparat cyfrowy podłaczany za pomocą portu USB, niektóre aparaty cyfrowe posiadają kable do podłączenia z końcówkami Cinch, można wtedy aparat podłaczyć do gniazda Video Cinch Audio Cinch na urządzeniu tak jak kamery cyfrowe.

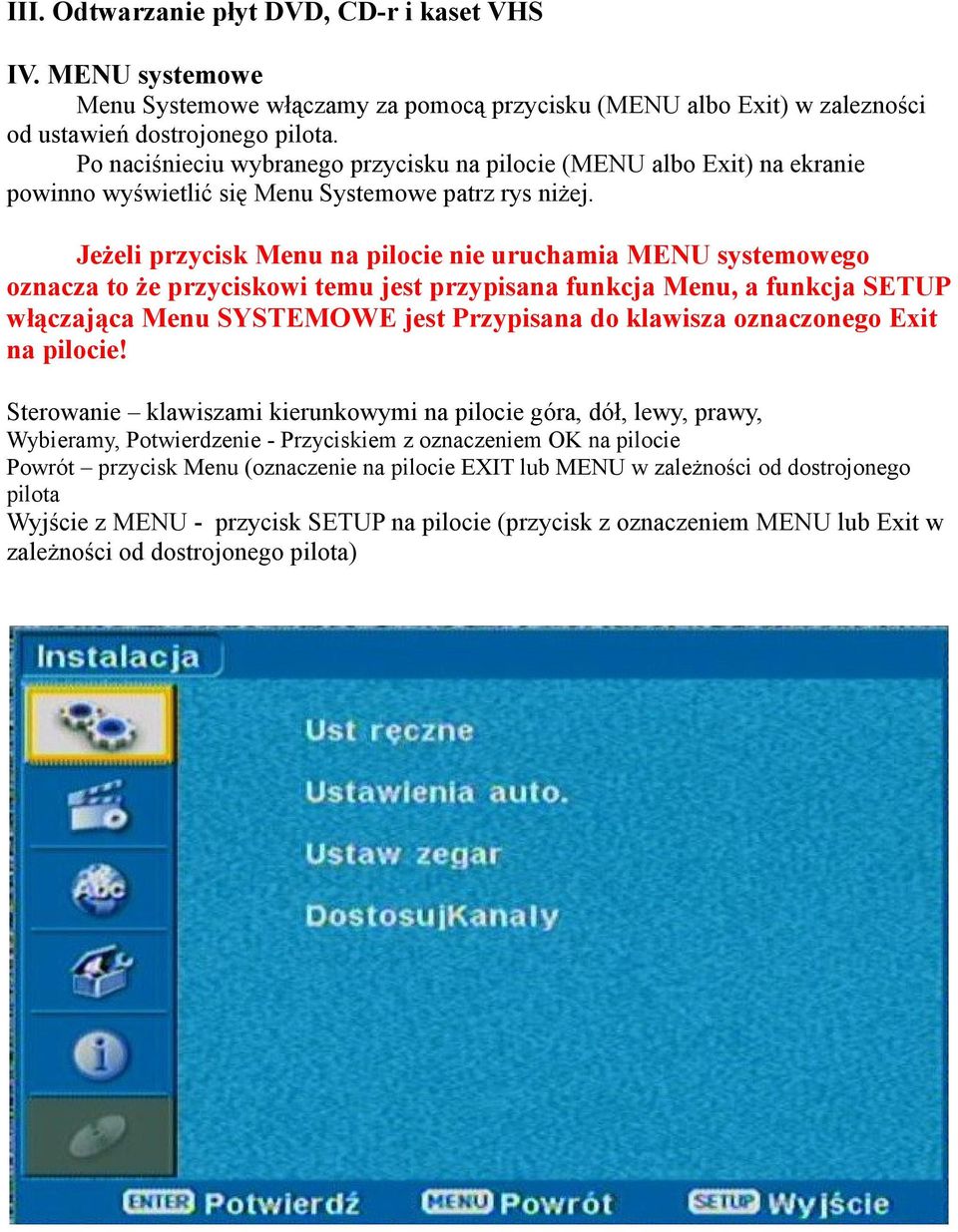

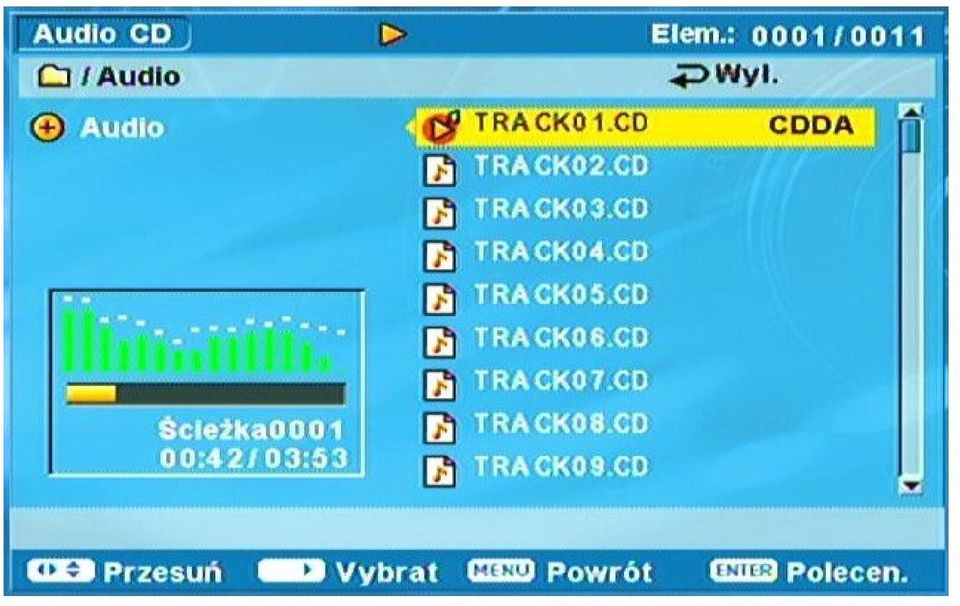

7 III. Odtwarzanie płyt DVD, CD-r i kaset VHS IV. MENU systemowe Menu Systemowe włączamy za pomocą przycisku (MENU albo Exit) w zalezności od ustawień dostrojonego pilota. Po naciśnieciu wybranego przycisku na pilocie (MENU albo Exit) na ekranie powinno wyświetlić się Menu Systemowe patrz rys niżej. Jeżeli przycisk Menu na pilocie nie uruchamia MENU systemowego oznacza to że przyciskowi temu jest przypisana funkcja Menu, a funkcja SETUP włączająca Menu SYSTEMOWE jest Przypisana do klawisza oznaczonego Exit na pilocie! Sterowanie klawiszami kierunkowymi na pilocie góra, dół, lewy, prawy, Wybieramy, Potwierdzenie - Przyciskiem z oznaczeniem OK na pilocie Powrót przycisk Menu (oznaczenie na pilocie EXIT lub MENU w zależności od dostrojonego pilota Wyjście z MENU - przycisk SETUP na pilocie (przycisk z oznaczeniem MENU lub Exit w zależności od dostrojonego pilota)

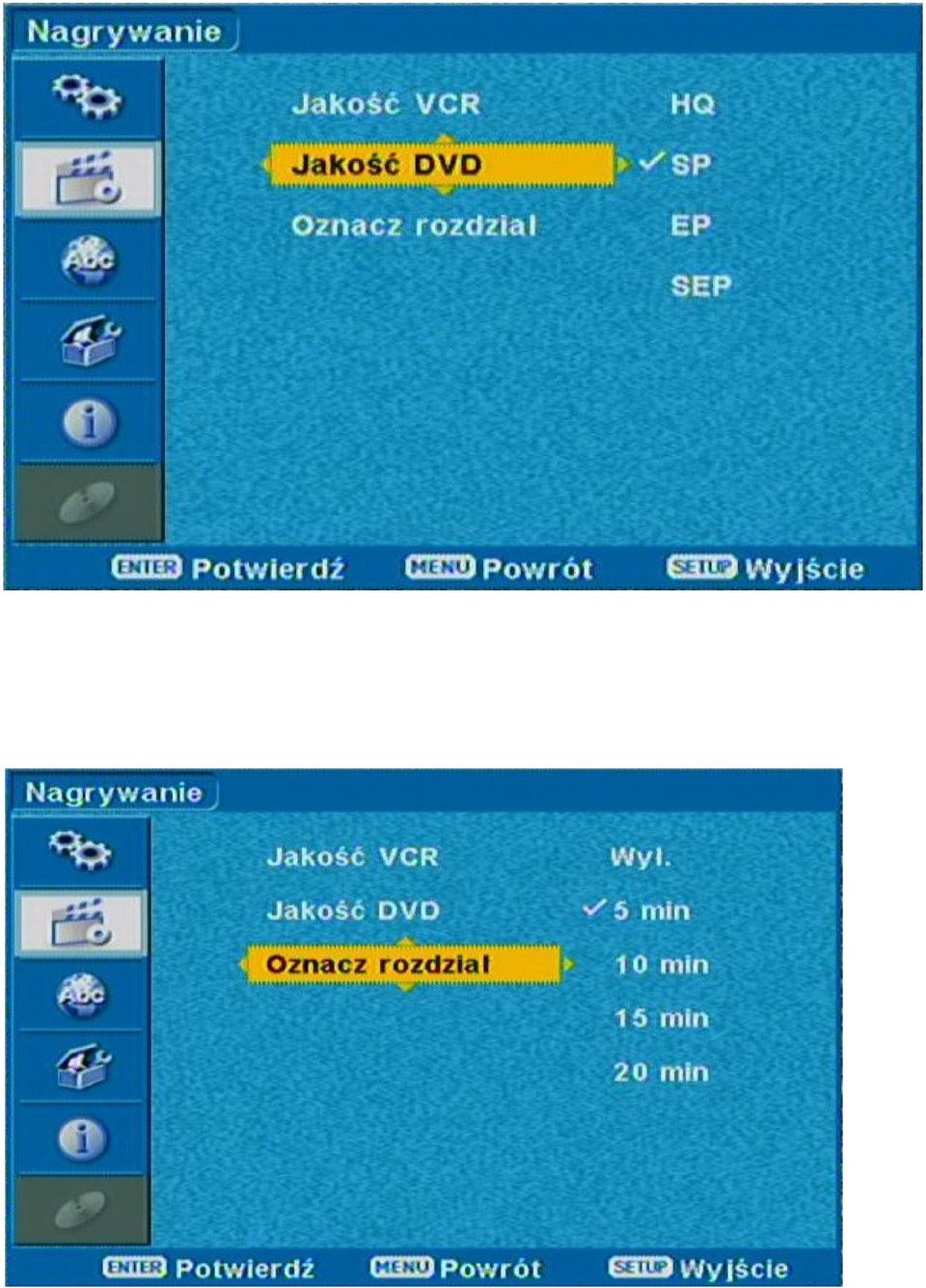

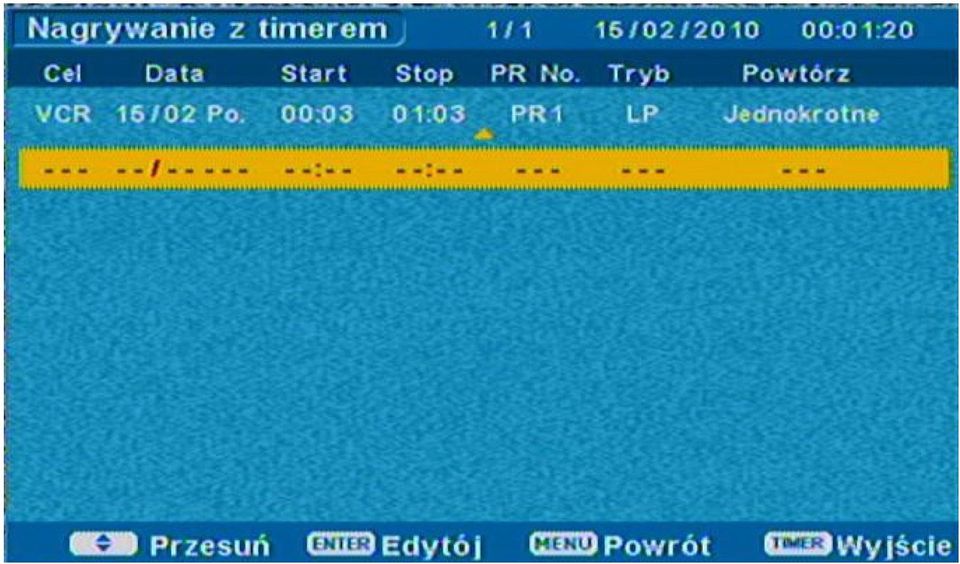

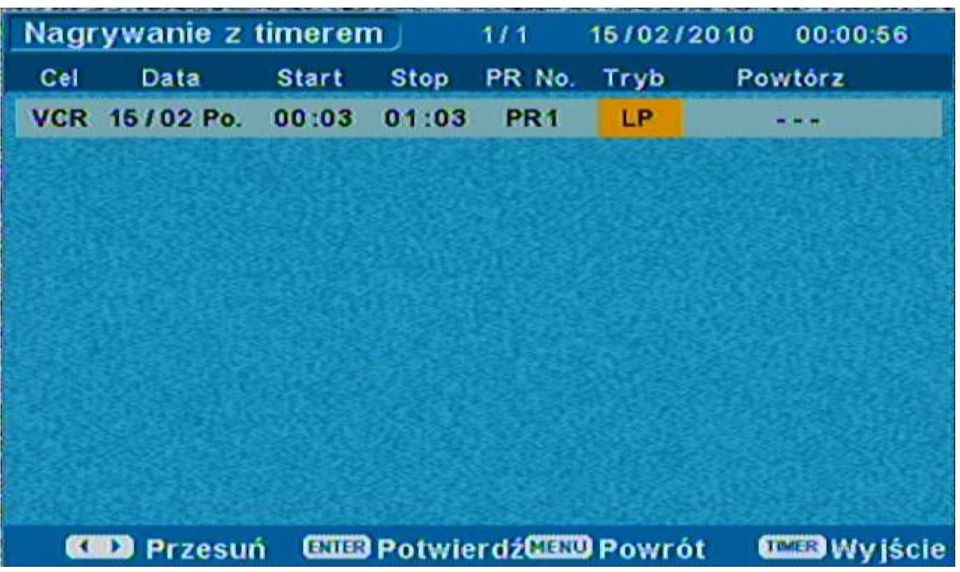

8 MENU NAGRYWANIE USTAWIANIE PARAMETRÓW NAGRYWANIA STEROWANIE MENU NAGRYWANIE Sterowanie klawiszami kierunkowymi na pilocie góra, dół, lewy, prawy, Wybieramy, Potwierdzenie - Przyciskiem z oznaczeniem OK na pilocie Powrót przycisk Menu (oznaczenie na pilocie EXIT lub MENU w zależności od dostrojonego pilota Wyjście z MENU - przycisk SETUP na pilocie (przycisk z oznaczeniem MENU lub Exit w zależności od dostrojonego pilota) JAKOŚĆ VCR Ustawniamy jakość nagranego materiału na taśmie VHS do wyboru mamy: SP Najlepsza jakość nagranego materiału

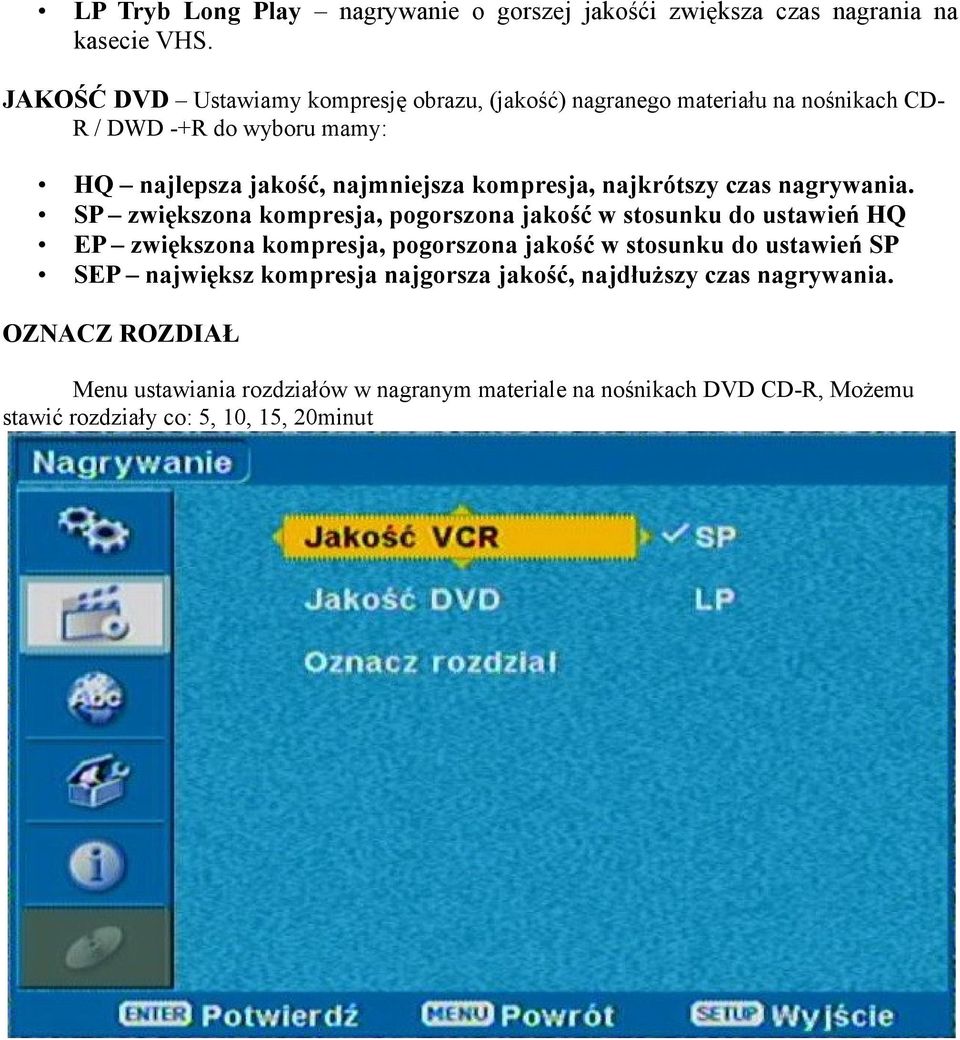

9 LP Tryb Long Play nagrywanie o gorszej jakośći zwiększa czas nagrania na kasecie VHS. JAKOŚĆ DVD Ustawiamy kompresję obrazu, (jakość) nagranego materiału na nośnikach CDR / DWD -+R do wyboru mamy: HQ najlepsza jakość, najmniejsza kompresja, najkrótszy czas nagrywania. SP zwiększona kompresja, pogorszona jakość w stosunku do ustawień HQ EP zwiększona kompresja, pogorszona jakość w stosunku do ustawień SP SEP największ kompresja najgorsza jakość, najdłuższy czas nagrywania. OZNACZ ROZDIAŁ Menu ustawiania rozdziałów w nagranym materiale na nośnikach DVD CD-R, Możemu stawić rozdziały co: 5, 10, 15, 20minut

10

11 Sterowanie klawiszami kierunkowymi na pilocie góra, dół, lewy, prawy, Wybieramy, Potwierdzenie - Przyciskiem z oznaczeniem OK na pilocie Powrót przycisk Menu (oznaczenie na pilocie EXIT lub MENU w zależności od dostrojonego pilota Wyjście z MENU - przycisk SETUP na pilocie (przycisk z oznaczeniem MENU lub Exit w zależności od dostrojonego pilota)

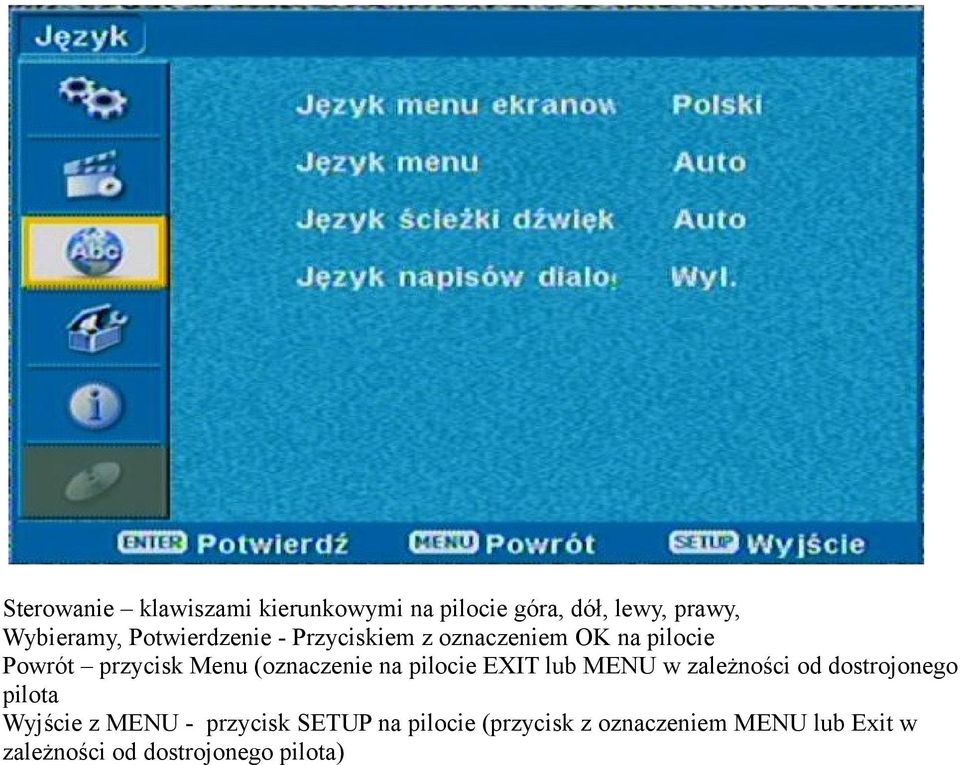

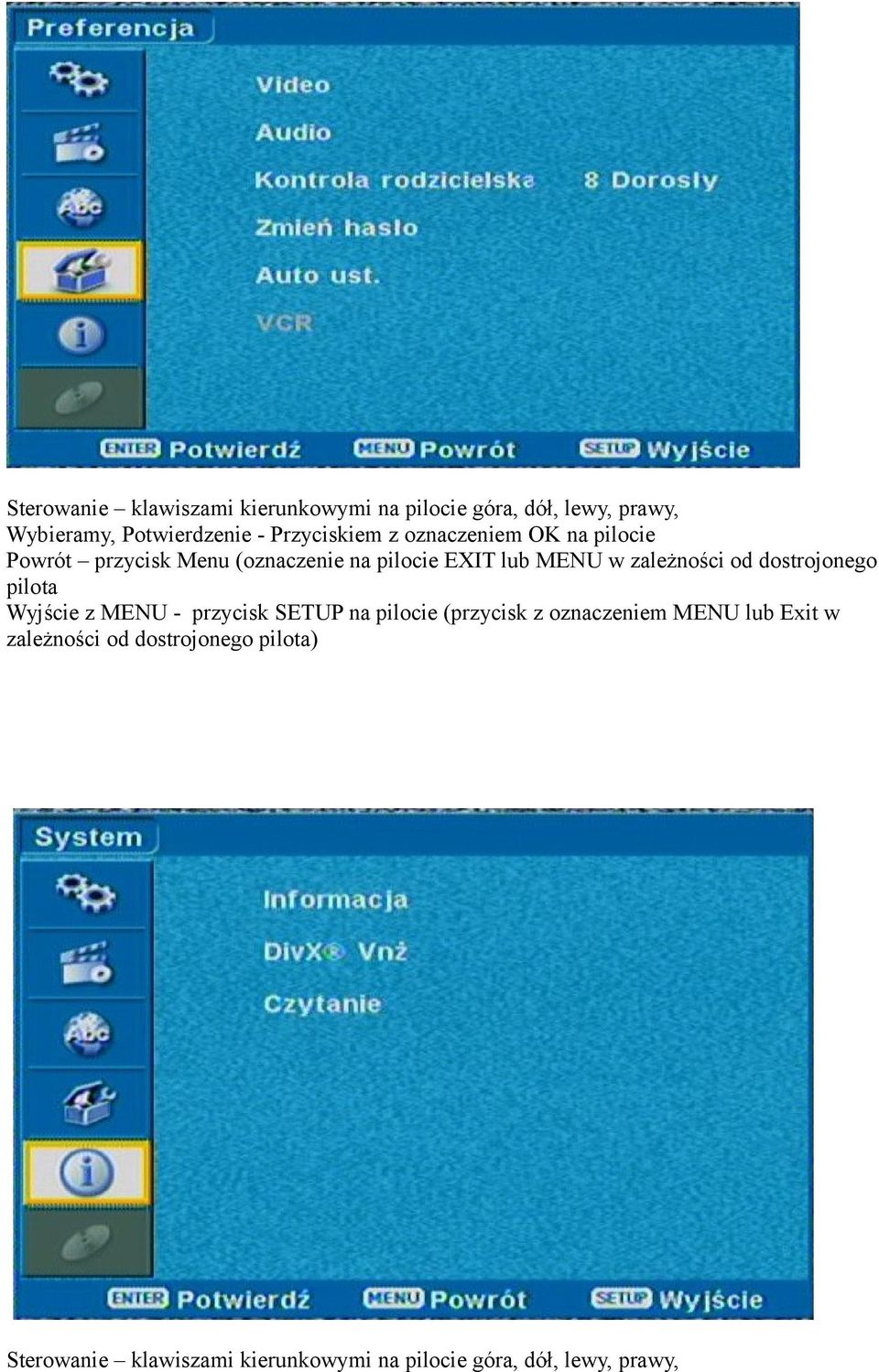

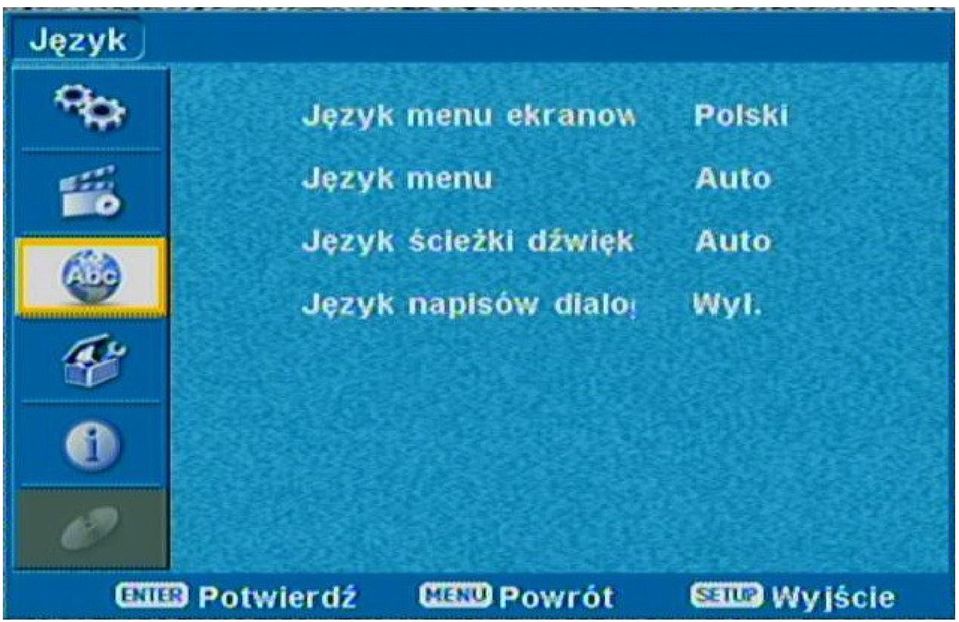

12 Sterowanie klawiszami kierunkowymi na pilocie góra, dół, lewy, prawy, Wybieramy, Potwierdzenie - Przyciskiem z oznaczeniem OK na pilocie Powrót przycisk Menu (oznaczenie na pilocie EXIT lub MENU w zależności od dostrojonego pilota Wyjście z MENU - przycisk SETUP na pilocie (przycisk z oznaczeniem MENU lub Exit w zależności od dostrojonego pilota) Sterowanie klawiszami kierunkowymi na pilocie góra, dół, lewy, prawy,

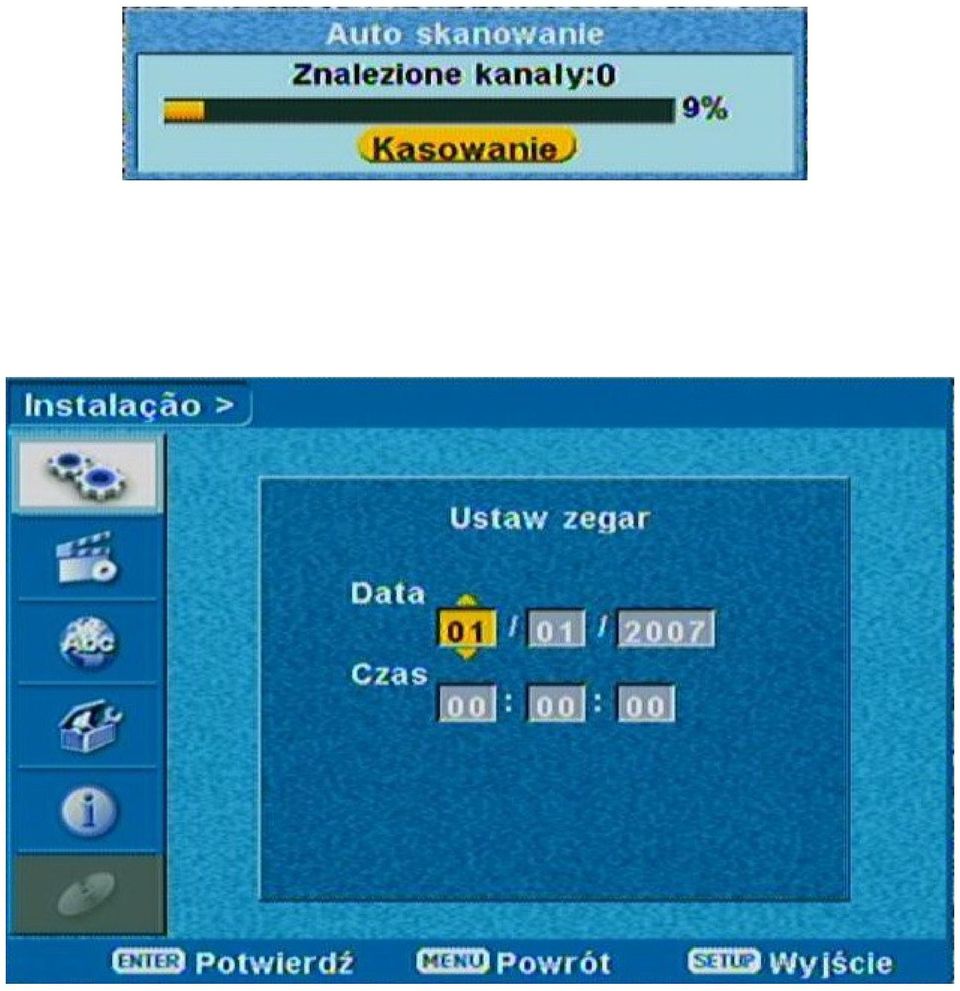

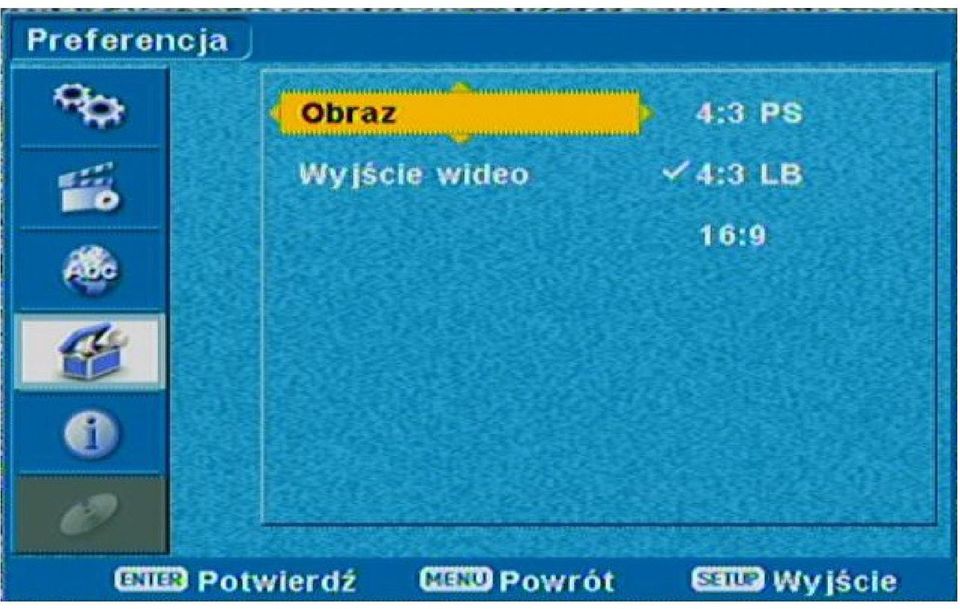

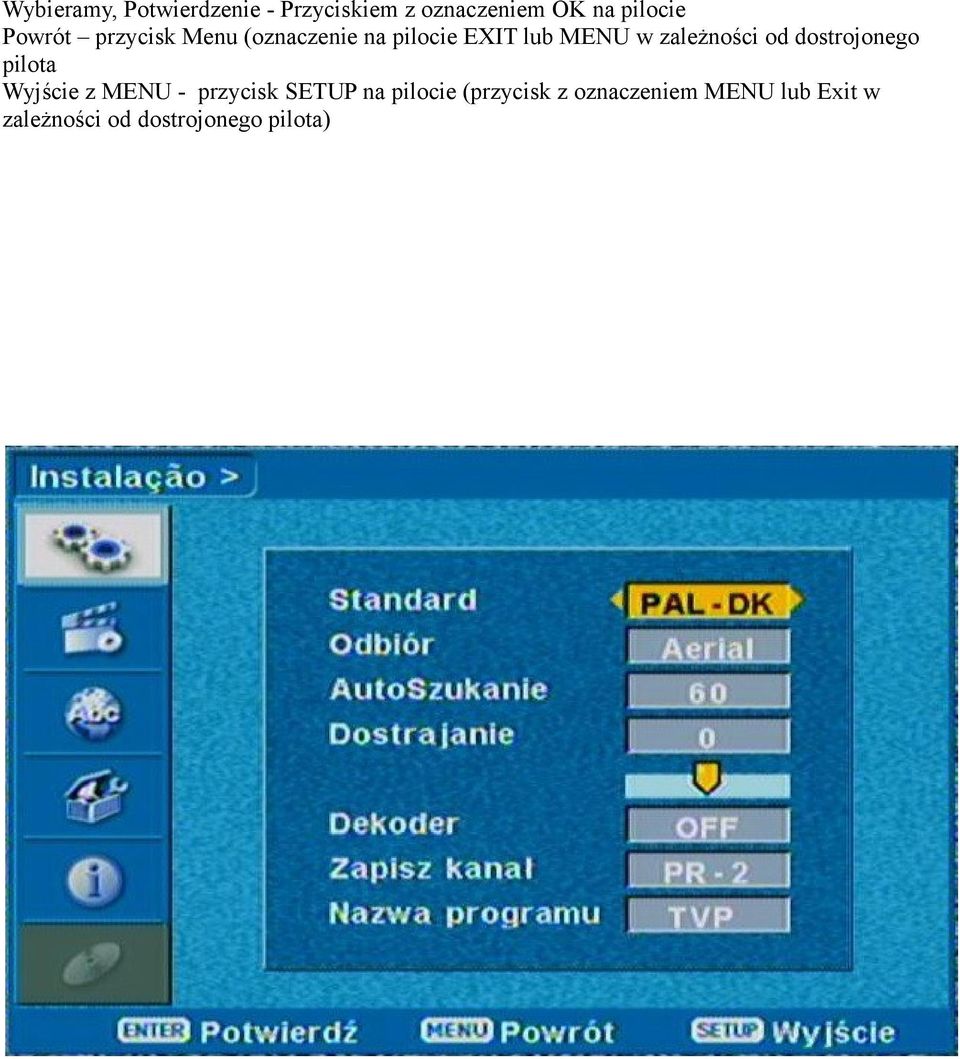

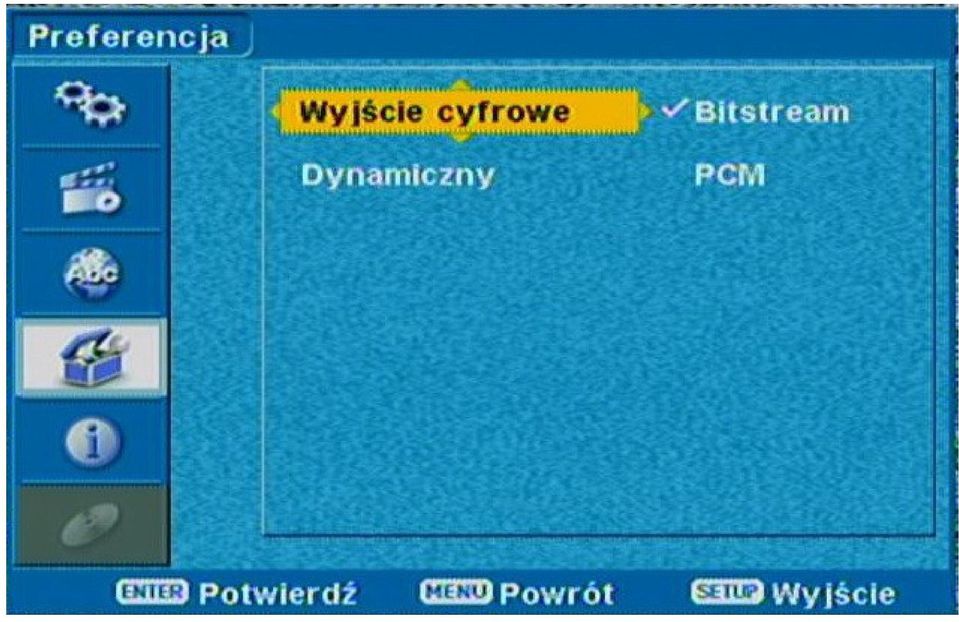

13 Wybieramy, Potwierdzenie - Przyciskiem z oznaczeniem OK na pilocie Powrót przycisk Menu (oznaczenie na pilocie EXIT lub MENU w zależności od dostrojonego pilota Wyjście z MENU - przycisk SETUP na pilocie (przycisk z oznaczeniem MENU lub Exit w zależności od dostrojonego pilota)
