1 INSTRUKCJA OBSŁUGI Adapter Nr produktu Strona 1 z 6

2 Adapter Ostrzeżenie: aby zapobiec zagrożeniu pożarem lub porażeniem prądem nie wystawiaj produktu na działanie deszczu i wilgoci. Strona 2 z 6

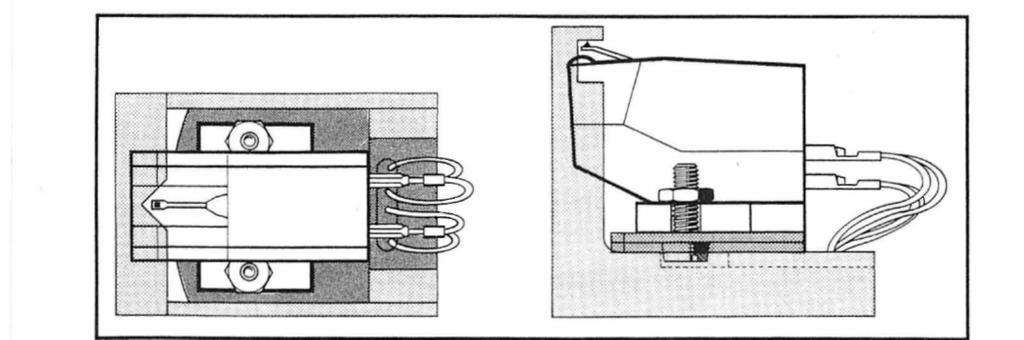

3 R = kanał prawy RG = kanał prawy uziemienie L = kanał lewy LG = kanał lewy uziemienie Strona 3 z 6

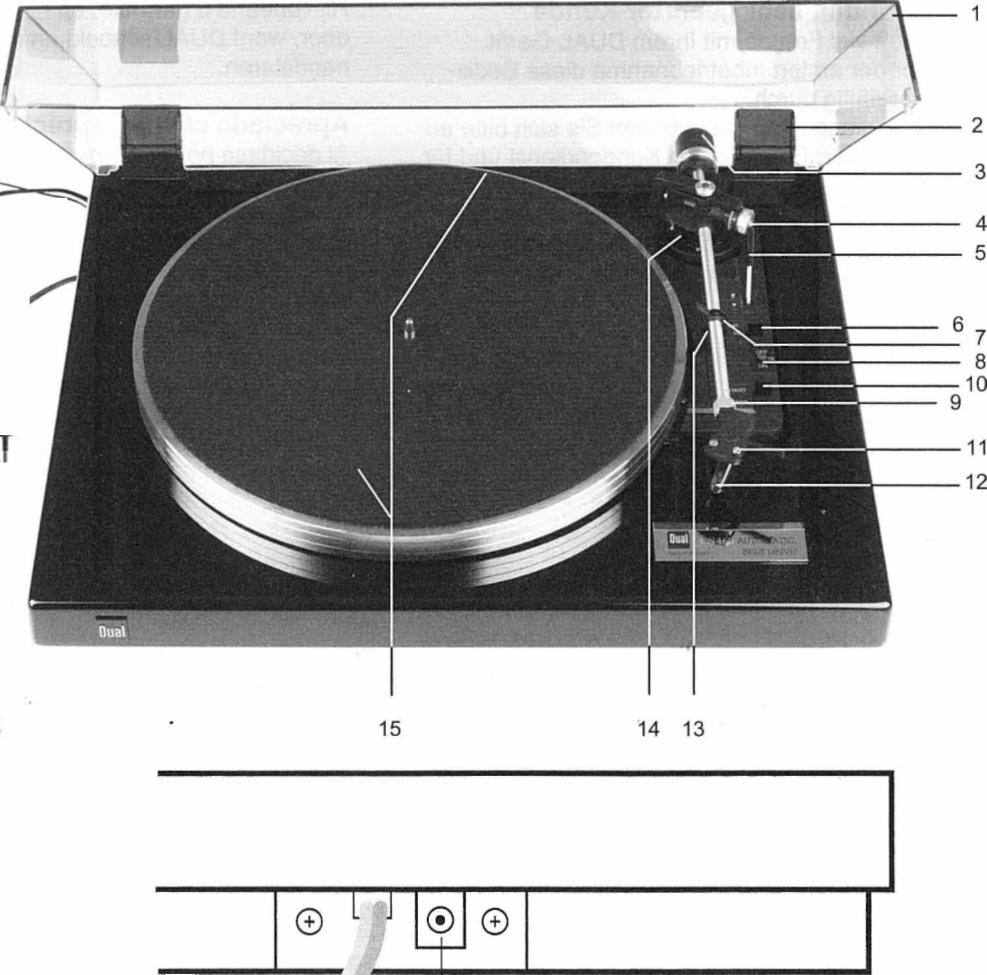

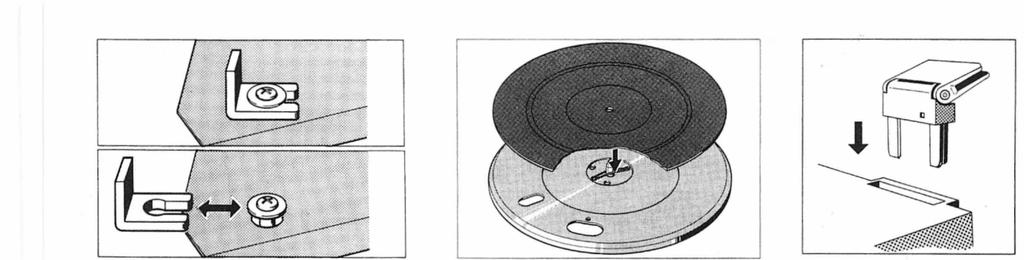

4 1 Pokrywa 2 Zawias 3 Przeciwwaga ramienia 4 Skala ustawiania siły śledzenia ramienia 5 Kontrolka sygnału 6 Przycisk wyboru prędkości 7 Wspornik ramienia z blokadą ramienia 8 Przełącznik ustawienia prędkości 78 rpm 9 Nakrętka blokująca osłony głowicy 10 Automatyczny wyłącznik start-stop 11 Śruba mocująca dolnej pozycji ramienia 12 Igła 13 Śruba ustalająca dolnej pozycji ramienia 14 Ustawienie anty-poślizgowe 15 Blokada transportowa 16 Wtyczki Audio-cinch 17 Przewód uziemienia 18 Gniazdo podłączenia zasilacza sieciowego 12 V/DC Prace wstępne Rozpakuj produkt i wszystkie akcesoria. Zachowaj opakowanie na przyszłość do transportowania urządzenia. Wyjmij dwie blokady transportowe 15 przyciskając je do boków (rys. 1). - Zamocuj talerz i wyciśnij mechanizm blokujący na jego środku aż zaskoczy w szczelinę na trzpieniu talerza (rys. 2). Nałóż podkładkę na talerz. - Włóż zawiasy 2 w odpowiednie wgłębienia (rys. 3). - Nasuń pokrywę 1 równolegle do pozycji zawiasów 2 (kąt otwarcia około 60 ) aż zaskoczy na miejsce. W tej pozycji pokrywę można zdjąć w dowolnym czasie. Zasilacz Dostarczony zasilacz sieciowy zostanie podłączony do gniazda 18. Zasilacz, zgodnie z napięciem znamionowym na tabliczce znamionowej musi być podłączony do wtyczki zasilania 230 V/50 Hz lub115 V/60 Hz. Podłączenie wzmacniacza lub odbiornika - Podłącz przewody audio 16 do wejść fono - magnetycznych wzmacniacza lub odbiornika (czerwona lub czarna wtyczka RCA = kanał prawy, biała wtyczka RCA = kanał lewy) - Podłącz przewód uziemienia 17 do złącza uziemienia na wzmacniaczu. Wyważenie ramienia i ustawienie siły śledzenia i anty-poślizgu 1. Set siłę śledzenia 4 no 0 i wyłącz urządzenie anty-poślizgowe Obróć przeciwwagę ramienia 3 na ramieniu (rys. 4). Odblokuj ramię i przesuń nad wspornikiem. Umieść dźwignię kontroli sygnału 5 w pozycji T. W tym czasie podtrzymaj ramię. 3. Dokładnie wyważ ramię obracając przeciwwagę. Ramię jest precyzyjnie wyważone kiedy może się swobodnie obracać. 4. Ustaw żądaną siłę śledzenia dla kartridża za pomocą pokrętła 4. Siła śledzenia dla kartridży serii OMB 10 = 15 mn = pozycja pokrętła 1.5. Ustaw odpowiednią wartość urządzenia anty-poślizgowego 14 na podstawie poniższej tabeli. Strona 4 z 6

5 Siła śledzenia skala siły śledzenia 4 Ustawienie anty-poślizgowe 14 1 = 10 mn = 12.5 mn 1.25 OMB10-> 1.5=15mN = 20 mn = 25 mn = 30 mn 3 Start automatyczny, wybór prędkości 33/45 - Prędkość należy wybrać zgodnie z nałożoną płytą. Jeśli prędkość talerza ustawiono na 33 lub 45 rpm 6 rozmiar płyty wybierany jest automatycznie przy starcie automatycznym. Ustawienie prędkości 78 8 musi być ustawione na OFF. - Zdejmij osłonę igły, unieś igłę i ustaw przełącznik 10 na Start. Ramię automatycznie obniży się nad płytę. Start ręcznym, wybór prędkości 33/45/78, kontrola sygnału - Prędkość należy wybrać zgodnie z nałożoną płytą. Przełącznikiem 6 wybierz prędkość 33 lub 45 rpm, Ustawienie prędkości 78 8 musi być ustawione na OFF. Dla ustawienia prędkości 78 rpm ustaw dźwignię 6 na 45 a przełącznik 78 8 na ON. - Zdejmij osłonę igły, i ustaw dźwignię 5 w pozycji, - Teraz ustaw ramię nad rowkiem prowadzącym płyty. Ramię zostaje powoli opuszczone na płytę za pomocą dźwigni 5 T. Ramię obniża się powoli co zapobiega uszkodzeniu płyty. - Ramię można podnieść do dowolnej pozycji przerywając na chwilę odtwarzanie płyty za pomocą dźwigni kontroli sygnału (w pozycji T ). Talerz będzie nadal się obracał. Stop - Na końcu płyty ramię automatycznie powraca do pozycji wyjściowej i urządzenie wyłącza się. - Możesz także wyłączyć adapter ustawiając przełącznik 10 na Stop lub ustawiając dźwignię kontroli sygnału 5 w pozycji i odsuwając ramię na wspornik ramienia. Zmiana i mocowanie kartridża Kartridż 1 /2 calowy o wadze netto g można zamontować za pomocą już nałożonego kartridża. - Odkręć śrubę 9 i zdejmij osłonę głowicy pociągając ją do przodu (rys. 5). Wyjmij kartridż odkręcając dwie śruby mocujące Odłącz kabel połączeniowy od kartridża. Załóż nowy kartridż na początku luźno, na osłonie głowicy. Czerwony R = kanał prawy, biały L = kanał lewy, zielony RG = kanał prawy uziemienie, niebieski GL = kanał lewy uziemienie. - Załóż osłonę głowicy na ramieniu i dokręć śrubę 9. - Zamocuj kartridż za pomocą systemu prowadnic. - Kartridż został prawidłowo zainstalowany jeśli czubek igły widziany od góry znajduje się w zagłębieniu w kształcie V w prowadnicy instalacyjnej. Widziana z boku igła musi znajdować się w obszarze prostokątnego wgłębienia (rys. 7). Strona 5 z 6

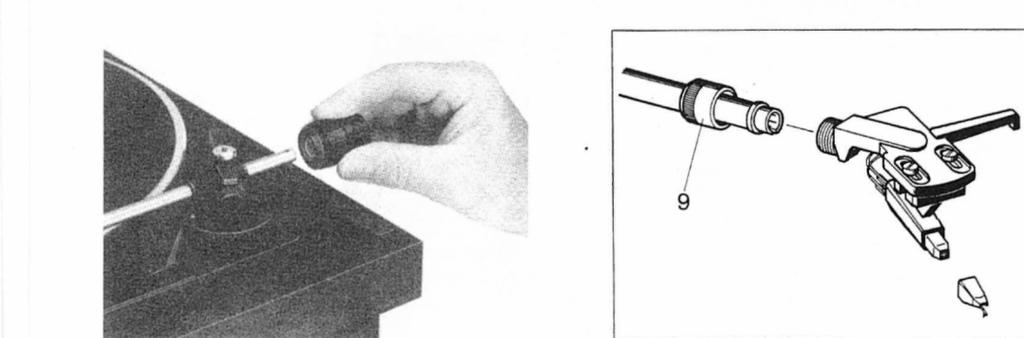

6 Igła DN 10 odpowiednio DN 167 Igła podlega naturalnemu procesowi zużywania podczas pracy. Zalecamy regularne sprawdzanie co najmniej co 300 godzin słuchania pływ w przypadku igieł o końcówce diamentowej. Zużyte lub uszkodzone igły mogą uszkodzić płyty. Jeśli trzeba wymienić igłę stosuj wyłącznie igły DN 10 dla 33/45 rpm i DN 167 dla 78 rpm. Inne igły często powodują pogorszenie dźwięku oraz zwiększone zużycie płyt. Wyjmij igłę pociągając ją w ukośnie w dół.; aby zamontować igłę postępuj w odwrotnej kolejności (rys. 5). Strona 6 z 6
