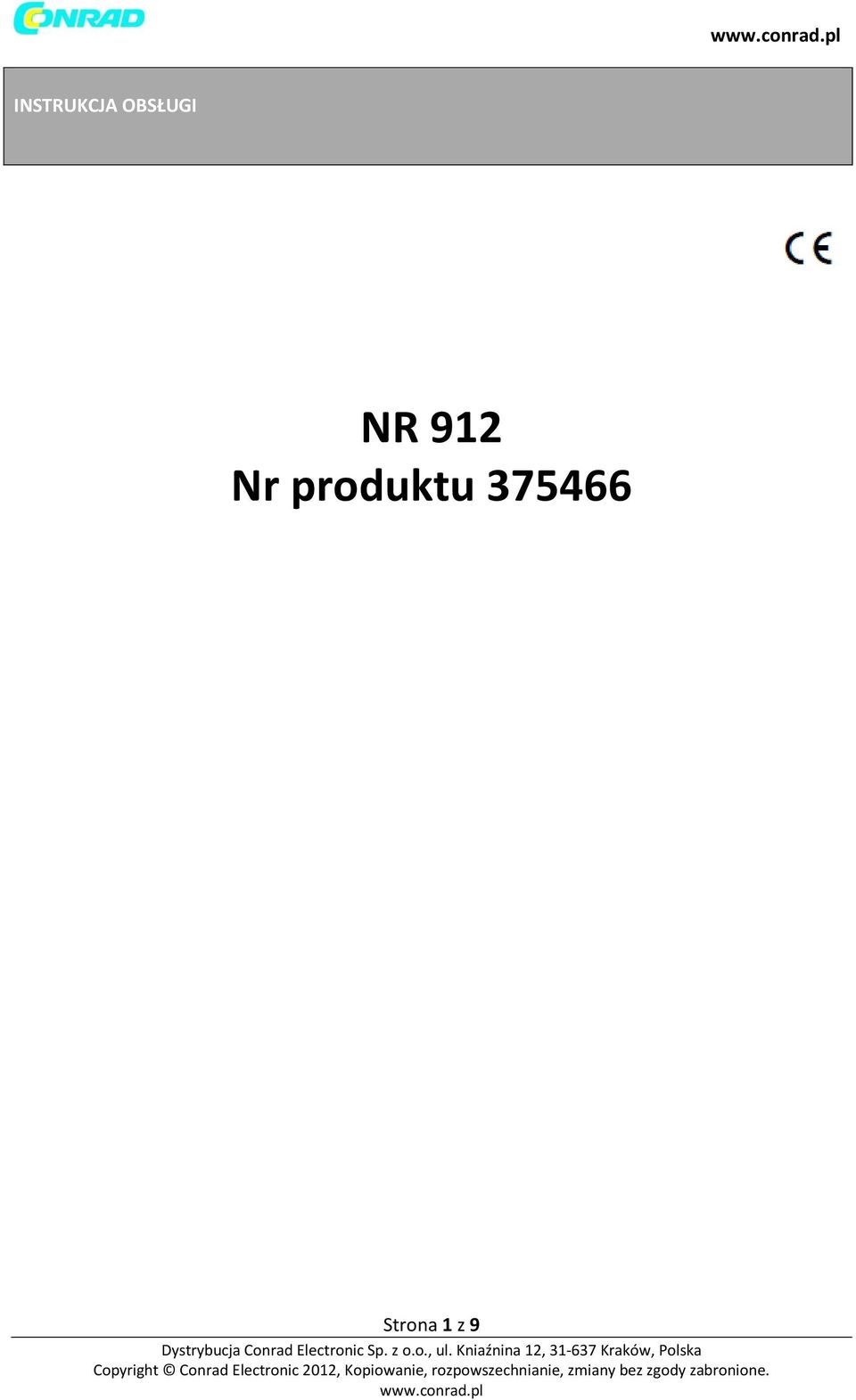

1 INSTRUKCJA OBSŁUGI NR 912 Nr produktu Strona 1 z 9

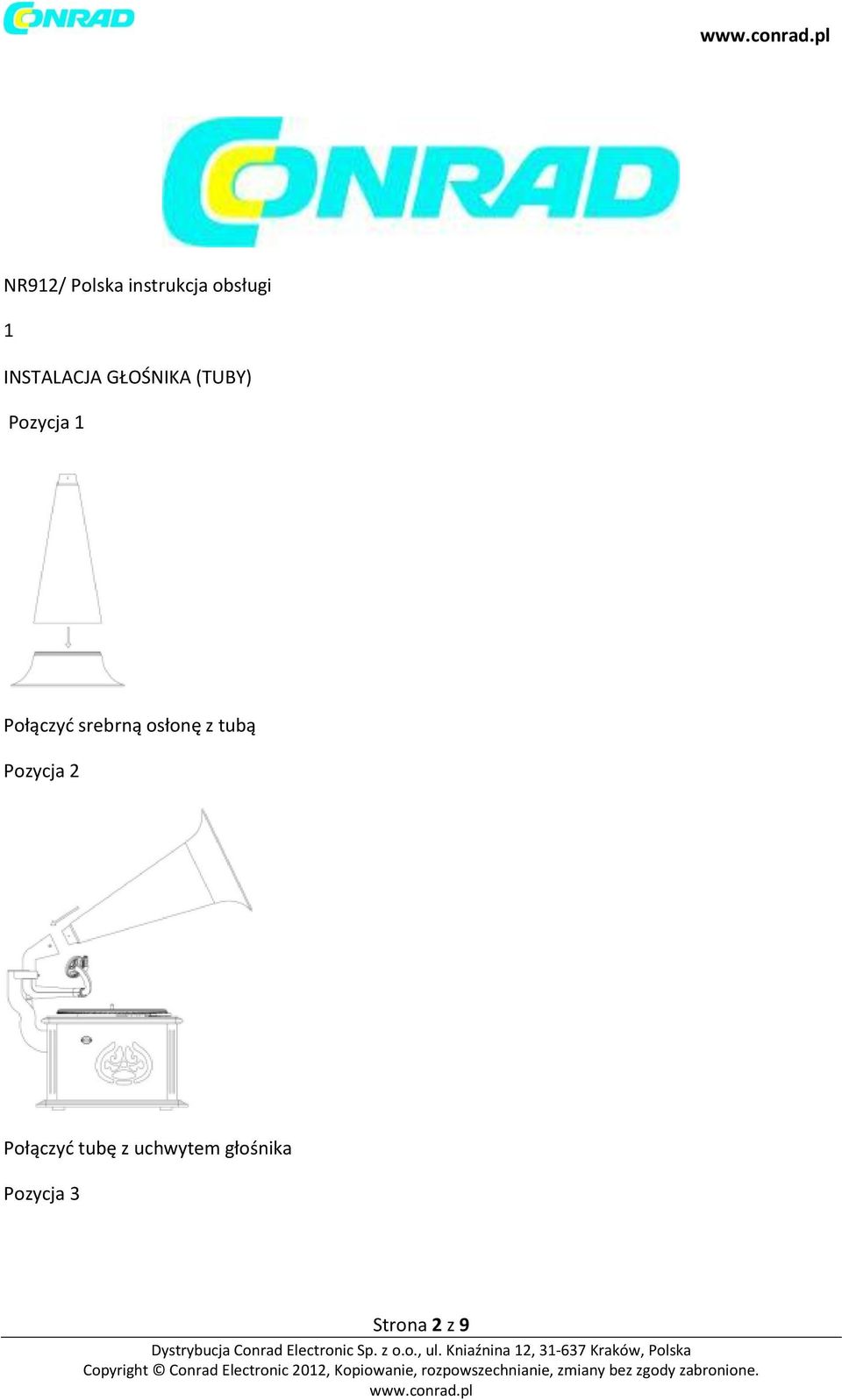

2 NR912/ Polska instrukcja obsługi 1 INSTALACJA GŁOŚNIKA (TUBY) Pozycja 1 Połączyć srebrną osłonę z tubą Pozycja 2 Połączyć tubę z uchwytem głośnika Pozycja 3 Strona 2 z 9

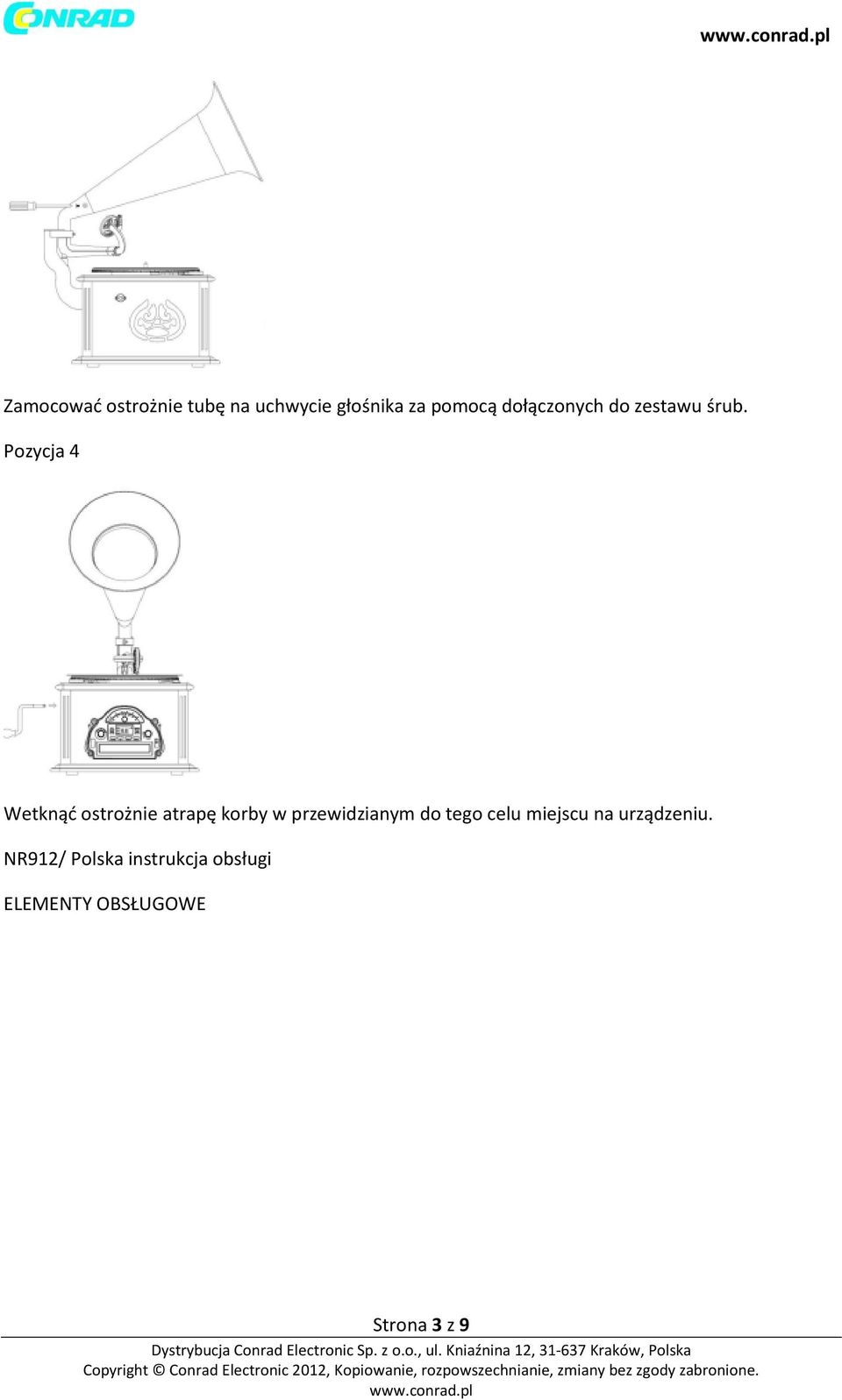

3 Zamocować ostrożnie tubę na uchwycie głośnika za pomocą dołączonych do zestawu śrub. Pozycja 4 Wetknąć ostrożnie atrapę korby w przewidzianym do tego celu miejscu na urządzeniu. NR912/ Polska instrukcja obsługi ELEMENTY OBSŁUGOWE Strona 3 z 9

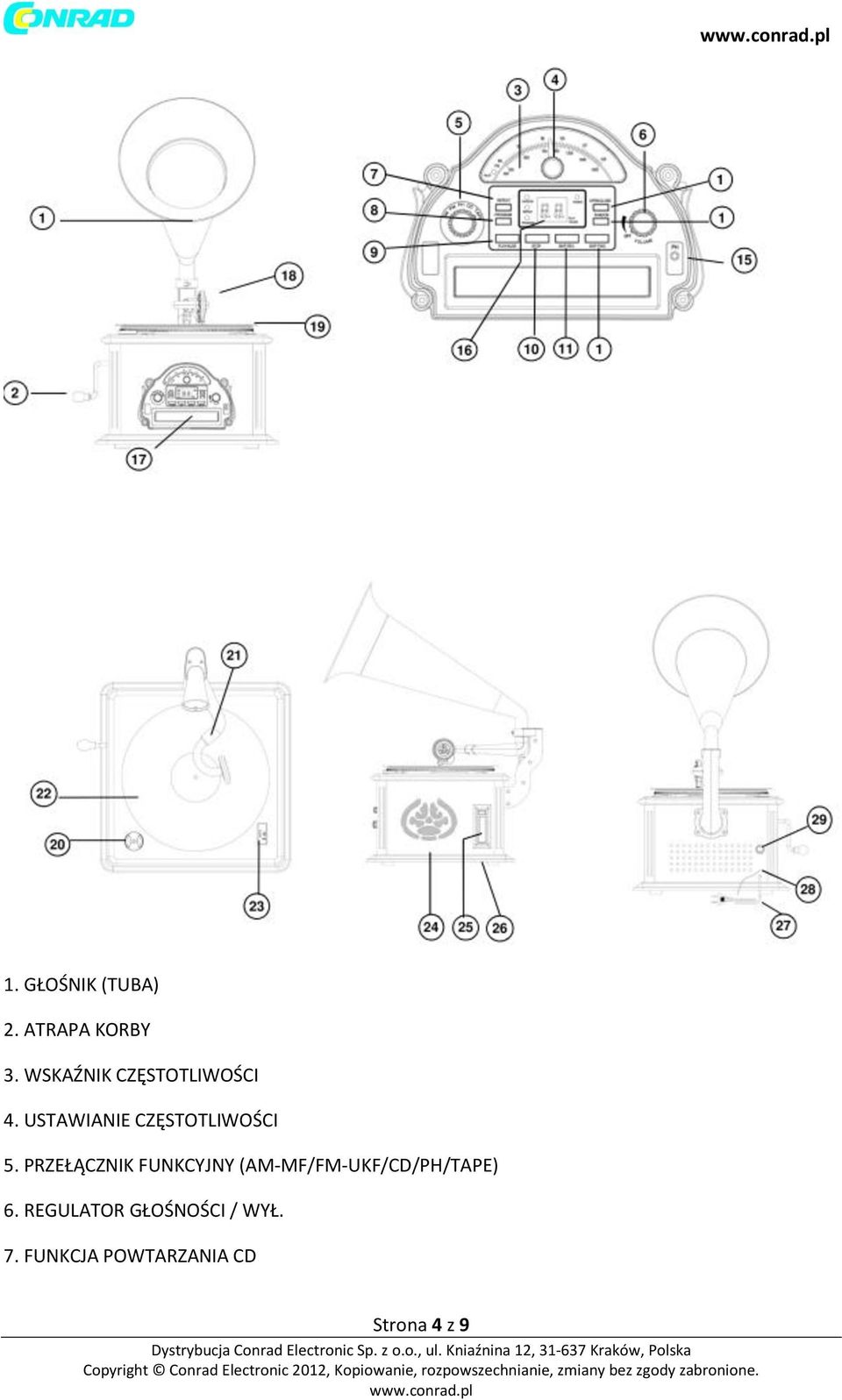

4 1. GŁOŚNIK (TUBA) 2. ATRAPA KORBY 3. WSKAŹNIK CZĘSTOTLIWOŚCI 4. USTAWIANIE CZĘSTOTLIWOŚCI 5. PRZEŁĄCZNIK FUNKCYJNY (AM-MF/FM-UKF/CD/PH/TAPE) 6. REGULATOR GŁOŚNOŚCI / WYŁ. 7. FUNKCJA POWTARZANIA CD Strona 4 z 9

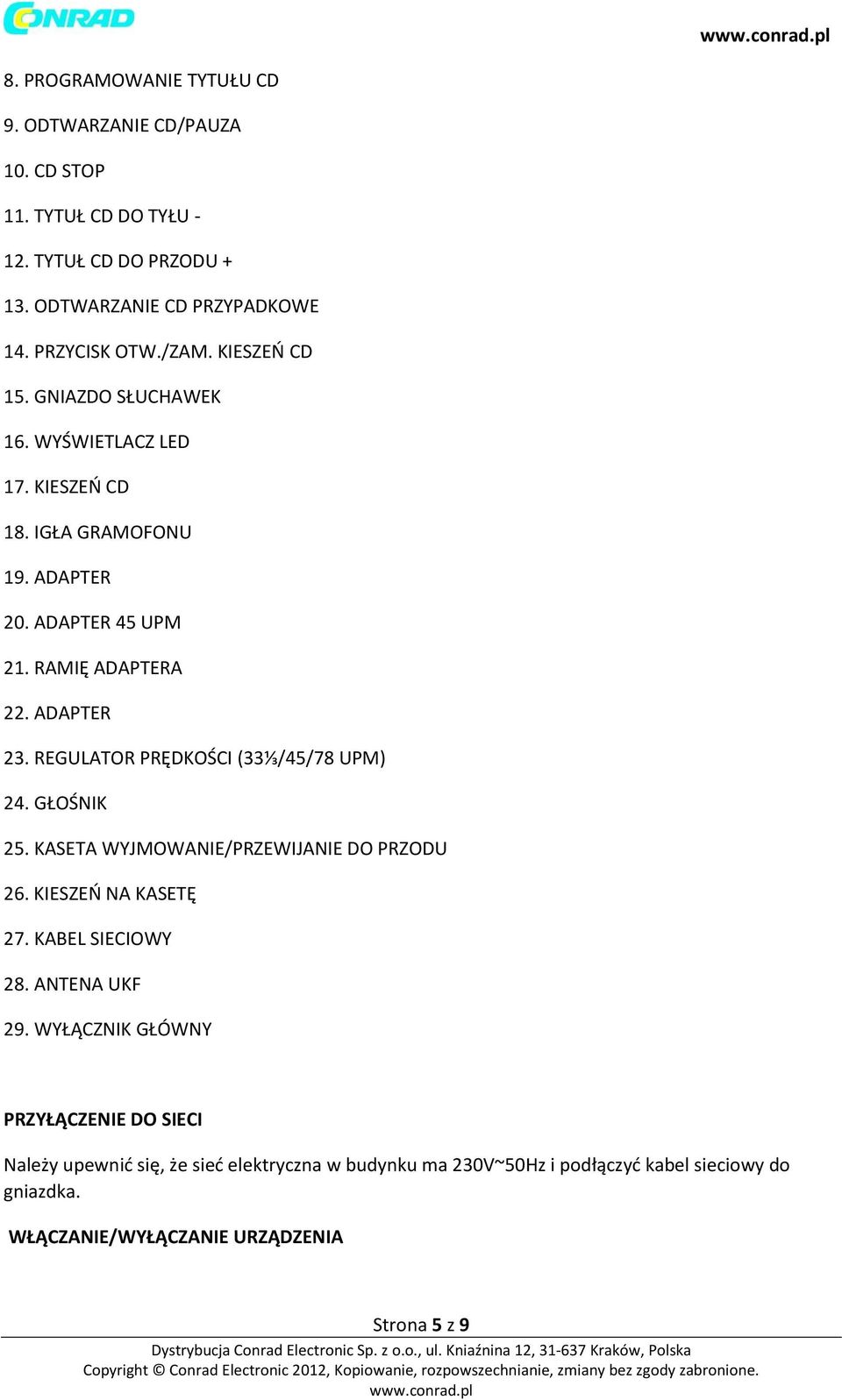

5 8. PROGRAMOWANIE TYTUŁU CD 9. ODTWARZANIE CD/PAUZA 10. CD STOP 11. TYTUŁ CD DO TYŁU TYTUŁ CD DO PRZODU ODTWARZANIE CD PRZYPADKOWE 14. PRZYCISK OTW./ZAM. KIESZEŃ CD 15. GNIAZDO SŁUCHAWEK 16. WYŚWIETLACZ LED 17. KIESZEŃ CD 18. IGŁA GRAMOFONU 19. ADAPTER 20. ADAPTER 45 UPM 21. RAMIĘ ADAPTERA 22. ADAPTER 23. REGULATOR PRĘDKOŚCI (33⅓/45/78 UPM) 24. GŁOŚNIK 25. KASETA WYJMOWANIE/PRZEWIJANIE DO PRZODU 26. KIESZEŃ NA KASETĘ 27. KABEL SIECIOWY 28. ANTENA UKF 29. WYŁĄCZNIK GŁÓWNY PRZYŁĄCZENIE DO SIECI Należy upewnić się, że sieć elektryczna w budynku ma 230V~50Hz i podłączyć kabel sieciowy do gniazdka. WŁĄCZANIE/WYŁĄCZANIE URZĄDZENIA Strona 5 z 9

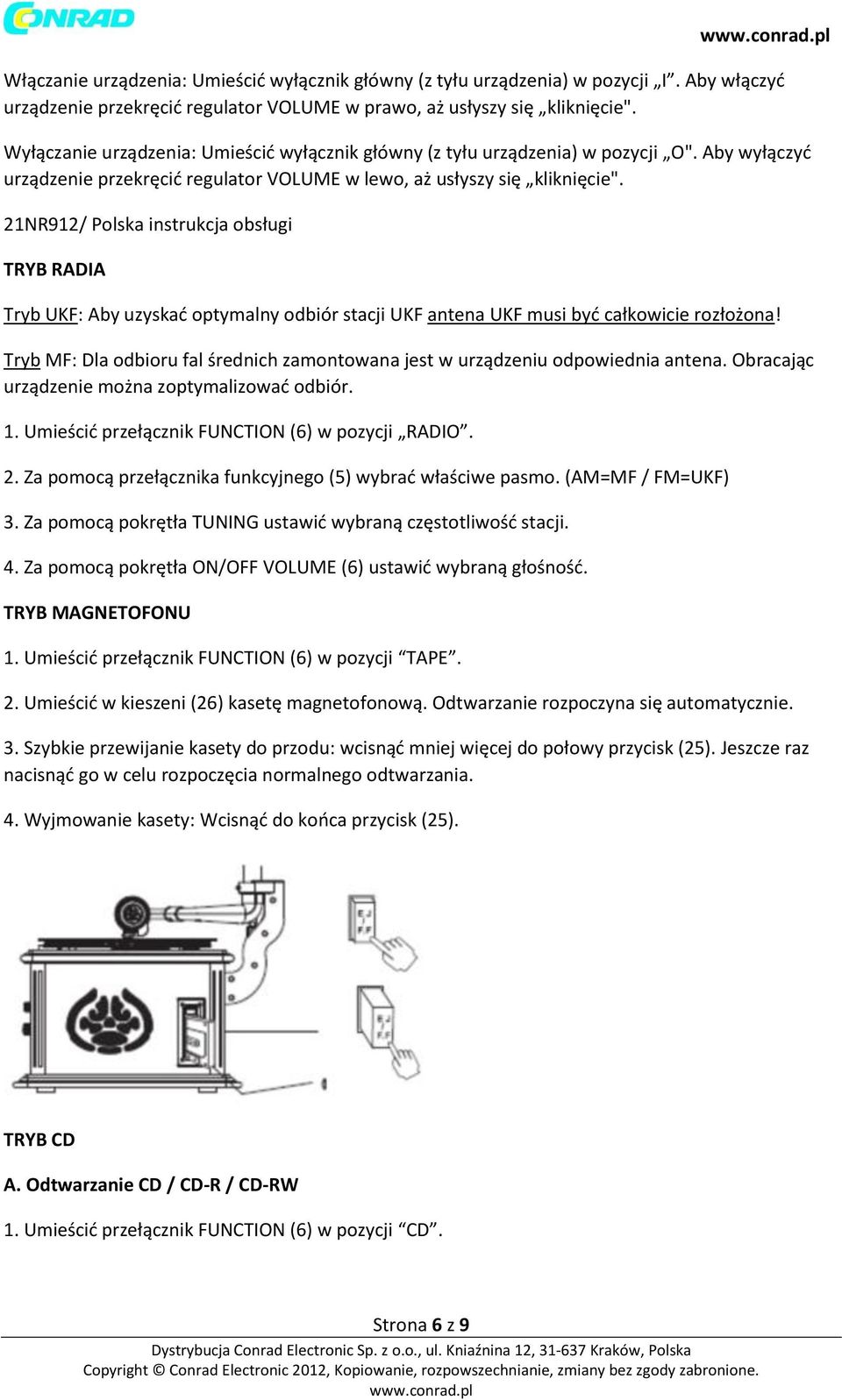

6 Włączanie urządzenia: Umieścić wyłącznik główny (z tyłu urządzenia) w pozycji I. Aby włączyć urządzenie przekręcić regulator VOLUME w prawo, aż usłyszy się kliknięcie". Wyłączanie urządzenia: Umieścić wyłącznik główny (z tyłu urządzenia) w pozycji O". Aby wyłączyć urządzenie przekręcić regulator VOLUME w lewo, aż usłyszy się kliknięcie". 21NR912/ Polska instrukcja obsługi TRYB RADIA Tryb UKF: Aby uzyskać optymalny odbiór stacji UKF antena UKF musi być całkowicie rozłożona! Tryb MF: Dla odbioru fal średnich zamontowana jest w urządzeniu odpowiednia antena. Obracając urządzenie można zoptymalizować odbiór. 1. Umieścić przełącznik FUNCTION (6) w pozycji RADIO. 2. Za pomocą przełącznika funkcyjnego (5) wybrać właściwe pasmo. (AM=MF / FM=UKF) 3. Za pomocą pokrętła TUNING ustawić wybraną częstotliwość stacji. 4. Za pomocą pokrętła ON/OFF VOLUME (6) ustawić wybraną głośność. TRYB MAGNETOFONU 1. Umieścić przełącznik FUNCTION (6) w pozycji TAPE. 2. Umieścić w kieszeni (26) kasetę magnetofonową. Odtwarzanie rozpoczyna się automatycznie. 3. Szybkie przewijanie kasety do przodu: wcisnąć mniej więcej do połowy przycisk (25). Jeszcze raz nacisnąć go w celu rozpoczęcia normalnego odtwarzania. 4. Wyjmowanie kasety: Wcisnąć do końca przycisk (25). TRYB CD A. Odtwarzanie CD / CD-R / CD-RW 1. Umieścić przełącznik FUNCTION (6) w pozycji CD. Strona 6 z 9

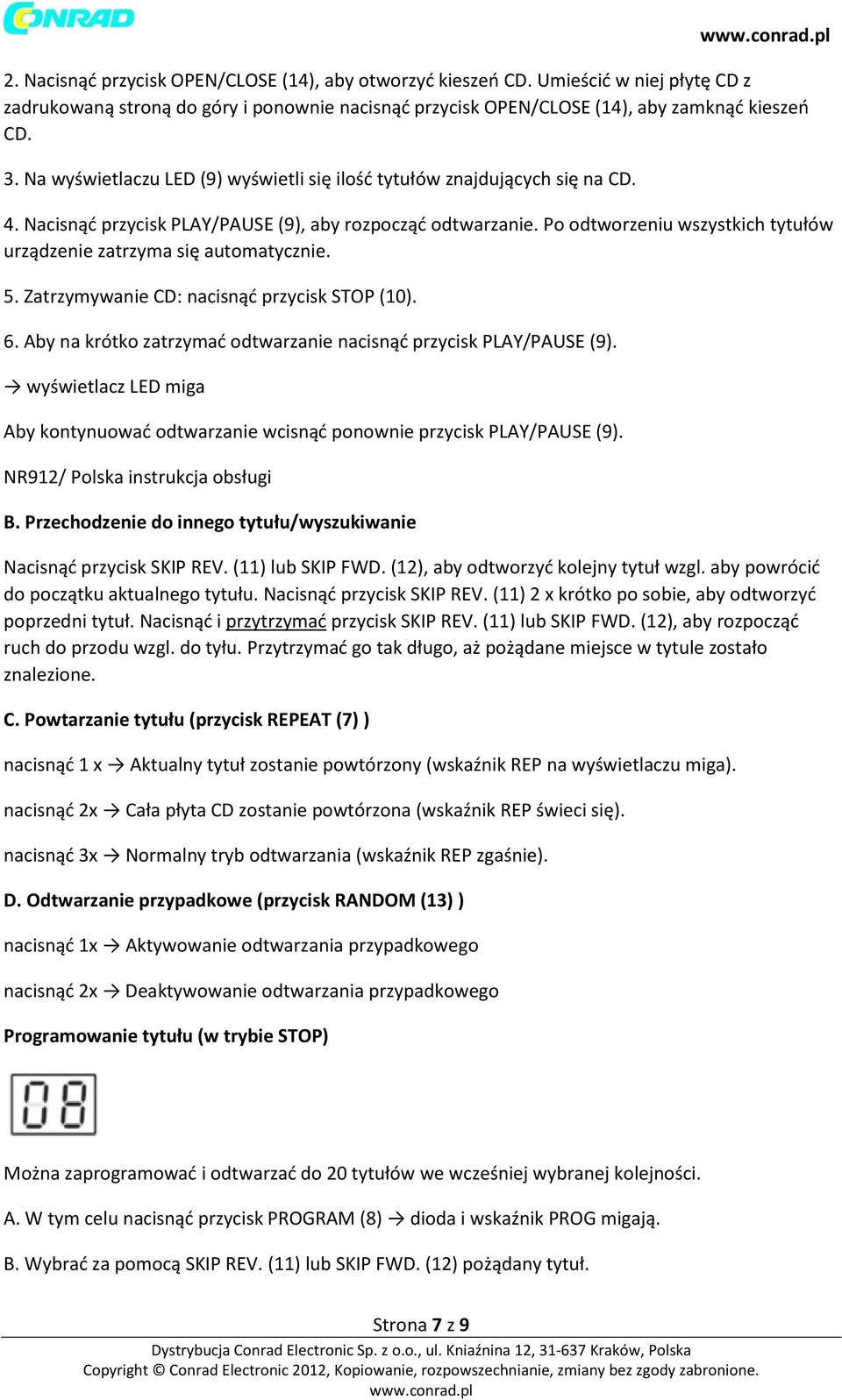

7 2. Nacisnąć przycisk OPEN/CLOSE (14), aby otworzyć kieszeń CD. Umieścić w niej płytę CD z zadrukowaną stroną do góry i ponownie nacisnąć przycisk OPEN/CLOSE (14), aby zamknąć kieszeń CD. 3. Na wyświetlaczu LED (9) wyświetli się ilość tytułów znajdujących się na CD. 4. Nacisnąć przycisk PLAY/PAUSE (9), aby rozpocząć odtwarzanie. Po odtworzeniu wszystkich tytułów urządzenie zatrzyma się automatycznie. 5. Zatrzymywanie CD: nacisnąć przycisk STOP (10). 6. Aby na krótko zatrzymać odtwarzanie nacisnąć przycisk PLAY/PAUSE (9). wyświetlacz LED miga Aby kontynuować odtwarzanie wcisnąć ponownie przycisk PLAY/PAUSE (9). NR912/ Polska instrukcja obsługi B. Przechodzenie do innego tytułu/wyszukiwanie Nacisnąć przycisk SKIP REV. (11) lub SKIP FWD. (12), aby odtworzyć kolejny tytuł wzgl. aby powrócić do początku aktualnego tytułu. Nacisnąć przycisk SKIP REV. (11) 2 x krótko po sobie, aby odtworzyć poprzedni tytuł. Nacisnąć i przytrzymać przycisk SKIP REV. (11) lub SKIP FWD. (12), aby rozpocząć ruch do przodu wzgl. do tyłu. Przytrzymać go tak długo, aż pożądane miejsce w tytule zostało znalezione. C. Powtarzanie tytułu (przycisk REPEAT (7) ) nacisnąć 1 x Aktualny tytuł zostanie powtórzony (wskaźnik REP na wyświetlaczu miga). nacisnąć 2x Cała płyta CD zostanie powtórzona (wskaźnik REP świeci się). nacisnąć 3x Normalny tryb odtwarzania (wskaźnik REP zgaśnie). D. Odtwarzanie przypadkowe (przycisk RANDOM (13) ) nacisnąć 1x Aktywowanie odtwarzania przypadkowego nacisnąć 2x Deaktywowanie odtwarzania przypadkowego Programowanie tytułu (w trybie STOP) Można zaprogramować i odtwarzać do 20 tytułów we wcześniej wybranej kolejności. A. W tym celu nacisnąć przycisk PROGRAM (8) dioda i wskaźnik PROG migają. B. Wybrać za pomocą SKIP REV. (11) lub SKIP FWD. (12) pożądany tytuł. Strona 7 z 9

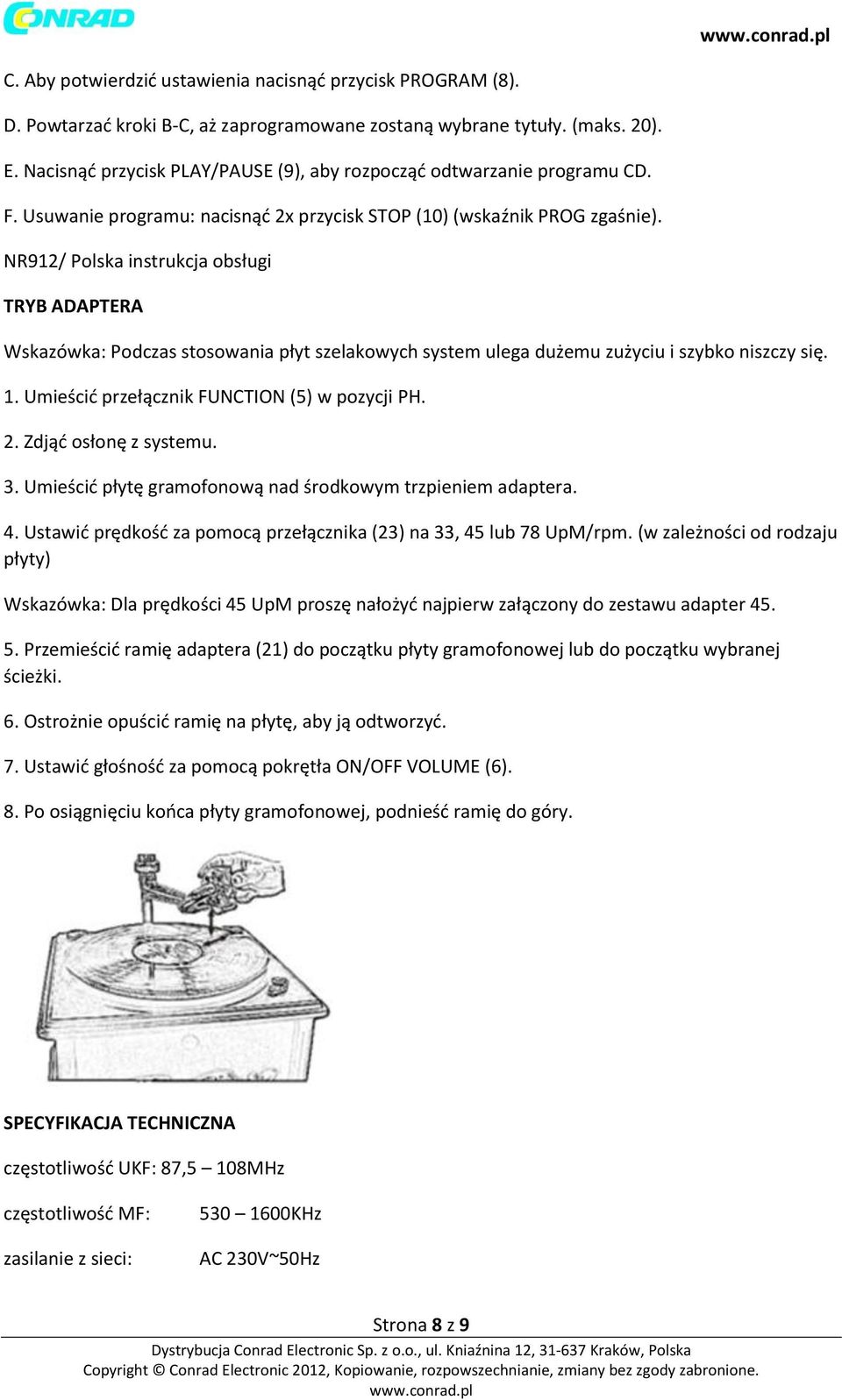

8 C. Aby potwierdzić ustawienia nacisnąć przycisk PROGRAM (8). D. Powtarzać kroki B-C, aż zaprogramowane zostaną wybrane tytuły. (maks. 20). E. Nacisnąć przycisk PLAY/PAUSE (9), aby rozpocząć odtwarzanie programu CD. F. Usuwanie programu: nacisnąć 2x przycisk STOP (10) (wskaźnik PROG zgaśnie). NR912/ Polska instrukcja obsługi TRYB ADAPTERA Wskazówka: Podczas stosowania płyt szelakowych system ulega dużemu zużyciu i szybko niszczy się. 1. Umieścić przełącznik FUNCTION (5) w pozycji PH. 2. Zdjąć osłonę z systemu. 3. Umieścić płytę gramofonową nad środkowym trzpieniem adaptera. 4. Ustawić prędkość za pomocą przełącznika (23) na 33, 45 lub 78 UpM/rpm. (w zależności od rodzaju płyty) Wskazówka: Dla prędkości 45 UpM proszę nałożyć najpierw załączony do zestawu adapter Przemieścić ramię adaptera (21) do początku płyty gramofonowej lub do początku wybranej ścieżki. 6. Ostrożnie opuścić ramię na płytę, aby ją odtworzyć. 7. Ustawić głośność za pomocą pokrętła ON/OFF VOLUME (6). 8. Po osiągnięciu końca płyty gramofonowej, podnieść ramię do góry. SPECYFIKACJA TECHNICZNA częstotliwość UKF: 87,5 108MHz częstotliwość MF: zasilanie z sieci: KHz AC 230V~50Hz Strona 8 z 9

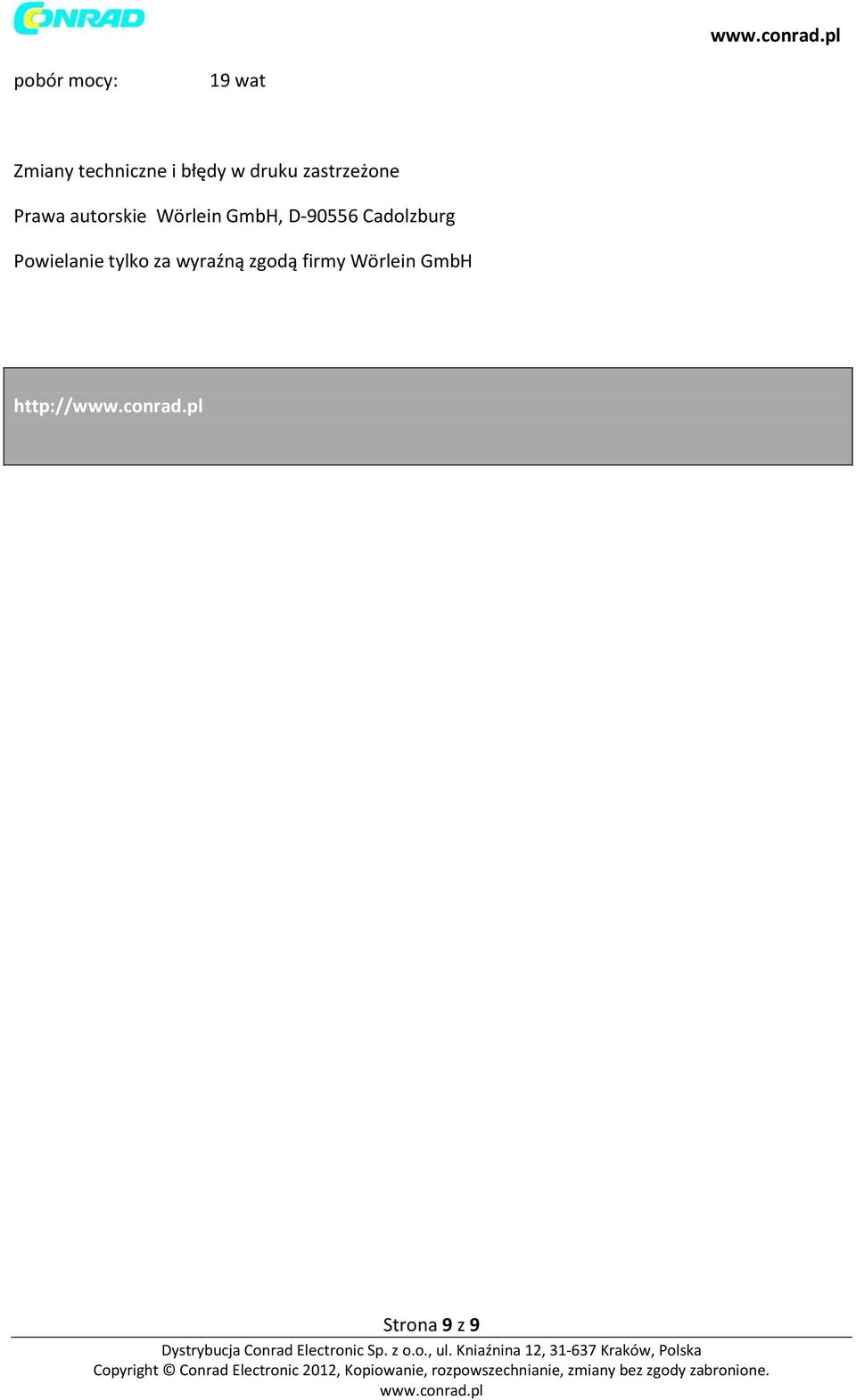

9 pobór mocy: 19 wat Zmiany techniczne i błędy w druku zastrzeżone Prawa autorskie Wörlein GmbH, D Cadolzburg Powielanie tylko za wyraźną zgodą firmy Wörlein GmbH Strona 9 z 9
