Komplet do nadawania i odbioru obrazu video drogą radiową. Instrukcja obsługi. 35 03 13 Przed podłączeniem urządzenia zapoznaj się z instrukcją obsługi. Nadajnik Odbiornik I. Zastosowanie.

1 Komplet do nadawania i odbioru obrazu video drogą radiową. Instrukcja obsługi Przed podłączeniem urządzenia zapoznaj się z instrukcją obsługi. Nadajnik Odbiornik I. Zastosowanie. Zestaw do bezprzewodowego przekazu sygnału video, audio i podczerwieni. Odpowiedni do większości dostępnych domowych odbiorników audio i video. Nadajnik i odbiornik zasilane napięciem 230V/50Hz poprzez dołączone zasilacze. Do zastosowania w zamkniętych i suchych pomieszczeniach. II. Środki ostrożności. W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji, warunki gwarancji nie obowiązują, a producent nie ponosi odpowiedzialności. Urządzenia nie należy zmieniać i modernizować. W przypadku wątpliwości, co do prawidłowego podłączenia i funkcjonowania urządzenia należy zwrócić się do serwisu. Jeżeli urządzenie działa nieprawidłowo, należy odłączyć je do źródła zasilania. Nieprawidłowe funkcjonowanie może wystąpić jeżeli:!"system i przewody są uszkodzone.!"system nie działa.!"zestaw przechowywany był w niekorzystnych warunkach lub nieodpowiednio transportowany. III. Opis funkcjonowania. Odbiornik otrzymuje sygnał podczerwieni drogą radiową i zmienia go w sygnał o wysokiej częstotliwości, emitowany poprzez 433,92MHz. Jednocześnie odbiera on na częstotliwości 2,4GHz zmieniony sygnał audio, video nadajnika i zmienia go ponownie. Sygnał ten może być odtworzony przez odpowiednie urządzenia np. monitor lub telewizor. Mimo niewielkiej mocy nadawczej obydwu urządzeni możliwa jest swobodna transmisja sygnału na odległość do 20m w pomieszczeniu, w wolnej przestrzeni. Nadajnik odbiera sygnał radiowy odbiornika i zmienia go ponownie w pierwotny sygnał podczerwieni. Sygnał ten wysyłany jest ponownie przez dwie diody nadawcze i może być odbierany i odczytywany przez odpowiednie urządzenia.

IV. Opis zestawu. Nadajnik: 1. Antena IR. 2. Antena audio-video. 3. Gniazdo niskovoltowe. 4. Wejście audio. 5. Wejście video. 6. Gniazda dla diod podczerwieni. 7.

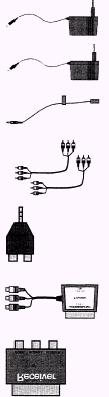

2 IV. Opis zestawu. Nadajnik: 1. Antena IR. 2. Antena audio-video. 3. Gniazdo niskovoltowe. 4. Wejście audio. 5. Wejście video. 6. Gniazda dla diod podczerwieni. 7. Przełącznik wyłączania/ włączania (ON/OFF). 8. Przełącznik wyboru kanału. 9. Dioda działania LED. Odbiornik 10. Antena IR. 11. Antena audio-video. 12. Gniazdo niskovoltowe. 13. Wejście audio. 14. Wejście video. 15. Przełącznik wyłączania/ włączania (ON/OFF). 16. Przełącznik wyboru kanału. 17. Dioda odbioru podczerwieni. Kontrolka LED. V. Zakres dostawy 1. 1 x adapter cinch-scart do odbiornika x adapter cinch- scart do nadajnika 3. 1 x adapter audio ( 2 x cinch na wtyku zapadkowym stereo 3,5mm) 4. 2 x przewód cinch ( 2 x audio, 1 x video) 5. 1 x oddzielna dioda nadawcza IR x zasilacz do nadajnika x zasilacz do odbiornika. VI. Uruchomienie. Zestaw posiada różnorodne zastosowanie np. służy do przekazu audio -video i zdalnego sterowania z magnetowidu, odtwarzacza DVD, odbiornika SAT itp. lub do przekazu audio i zdalnego sterowania urządzeń HiFi. Przed dokonaniem połączeń odłącz wszystkie urządzenia od źródła zasiania. Przy wyborze miejsca przestrzegaj poniższych punktów: Nie ustawiaj zestawu na niestabilnym podłożu. Nie narażaj urządzenia na bezpośrednie działanie promieni słonecznych, wibracji, kurzu, zimna i wilgotności. Unikaj działania silnego pola magnetycznego. Nie ustawiaj zestawu bezpośrednio na elektronicznych urządzeniach. Unikaj metalowych powierzchni, ograniczających emisję sygnału. Zestaw do nadawania i odbioru obrazu video odpowiedni jest wyłącznie dla małopoziomowego sygnału video i audio. Nie należy podłączać sygnałów o wysokim poziomie np. wyjść głośników wzmacniaczy. Ustaw nadajnik w pobliżu źródła sygnału ( np. magnetowidu).

3 Ustaw odbiornik w pobliżu urządzeń odtwarzających( np. telewizora) lub do odbioru sygnału w pobliżu odtwarzacza video. Zdejmij osłonki ochronne z zasilaczy. VII. Podłączenie nadajnika/ odbiornika. 1. Podłączenie nadajnika. Podłącz wtyk zasilacza do gniazda (3). Podłącz wtyk zapadkowy 3,5mm diody nadawczej podczerwieni do gniazda nadajnika (6). Wetknij wtyk cinch do gniazd (4 i 5) nadajnika. Przestrzegaj oznakowania umieszczonego na nadajniku i przewodzie cinch (żółty dla video, czerwony dla audio prawego, biały dla audio lewego). 2. Podłączenie odbiornika. Podłącz wtyk zasilacza do gniazda (12). Wetknij wtyk cinch do gniazd (13 i 14) odbiornika. Przestrzegaj oznakowania umieszczonego na nadajniku i przewodzie cinch (żółty dla video, czerwony dla audio prawego, biały dla audio lewego). VIII. Podłączenie do wyjść sygnału umieszczonych na źródle sygnału. Odklej folię klejącą jednej z dwóch diod nadawczych IR i naklej obok diody odbiorczej obsługującego urządzenia ( np. magnetowidu). Opis kolorów dla wtyku cinch/ gniazd: Żółte gniazdo cinch/ wtyk sygnał video. Czerwone gniazdo cinch/ wtyk sygnał prawy audio. Białe gniazdo cinch/ wtyk sygnał lewy audio. Podłączenie nadajnika do źródła sygnału.

cinch-scart (oznaczonego z nadajnikiem) Przestrzegaj oznakowania kolorów ( żółty do

Łącze zapadka-cinch Wetknij czerwony i biały wtyk cinch idący od nadajnika do

4 Łącze cinch. Wetknij wtyk cinch odchodzący od nadajnika do źródła sygnału ( do magnetowidu). Przestrzegaj koloru wtyku cinch. Łącze scart Wetknij wtyk cinch odchodzący od nadajnika do dołączonego adaptera cinch-scart (oznaczonego z nadajnikiem) Przestrzegaj oznakowania kolorów ( żółty do żółtego, czerwony do czerwonego, biały do białego). Łącze zapadka-cinch Wetknij czerwony i biały wtyk cinch idący od nadajnika do dołączonego adaptera audio. Przestrzegaj oznakowania kolorów (czerwony do czerwonego, biały do białego). Żółty wtyk cinch połącz bezpośrednio z wyjściem video źródła sygnału. IX. Podłączenie do wejść sygnału urządzenia odtwarzającego. Łącze cinch.

5 Wetknij wtyk cinch odchodzący od odbiornika do urządzenia odtwarzającego Przestrzegaj oznakowania wtyku cinch. Łącze scart Wetknij wtyk cinch odchodzący od odbiornika do dołączonego adaptera cinch scart (oznaczonego z odbiornika). Przestrzegaj oznakowania kolorów ( żółty do żółtego, czerwony do czerwonego, biały do białego). X. Ustawienie anteny. 1. Nadajnik. Skieruj pionowo anteny 433MHz (1) i 2,4GHz (2). Przekręć antenę 2,4GHz (2) w taki sposób, aby jej wewnętrzna strona skierowana była do odbiornika. 2. Odbiornik Skieruj pionowo anteny 433MHz (10) i 2,4GHz (11). Przekręć antenę 2,4GHz (11) w taki sposób, aby jej wewnętrzna strona skierowana była do nadajnika. XI. Synchronizacja kanałów. Ustaw przełącznik wyboru kanału nadajnika (8) i odbiornika (16) na tym samym kanale (A,B,C lub D). Przełącznik wyboru kanału odbiornika znajduje się na spodniej stronie urządzenia. Przesuń przełącznik ON/OFF nadajnika (7) i odbiornika (15) na pozycję ON. Urządzenie będzie gotowe do pracy. XII. Obsługa. Skieruj pilot zdalnego sterowania na diodę odbioru (17) odbiornika. Naciśnij pożądany przycisk np. aby wybrać inny kanał na telewizorze lub zmienić nagłośnienie urządzenia pomocniczego. Na odbiorniku zapali się kontrolka LED (17).Odbiornik przenosi sygnał radiowy poprzez antenę (10) na antenę (11) nadajnika.

6 Nadajnik wysyła ponownie zmieniony sygnał podczerwieni poprzez diodę nadajnika. Podłączone źródło sygnału reaguje odpowiednio do pożądanej funkcji. Źródło sygnału wysyła nowy sygnał do nadajnika, który zmienia go w sygnał radiowy i przysyła poprzez antenę (2) do anteny (11) odbiornika. Odbiornik wysyła ponownie zmieniony sygnał audio-video poprzez wyjścia cinch od urządzenia odtwarzającego. Jeżeli urządzenie nie podejmie pracy, należy odłączyć je od prądu i sprawdzić wszystkie ustawienia. XIII. Usuwanie zakłóceń. Problem Rozwiązanie Kontrolka LED odbiornika nie reaguje na włączanie pilota Brak obrazu i dźwięk Dioda nadawcza pilota nie jest skierowana na diodę odbiorczą (17) odbiornika. Podłączenie do sieci jest nieprawidłowe. Pilot nie działa prawidłowo. Źródło sygnału jest wyłączone. Brak zasilania nadajnika i odbiornika. Zasilacz podłączony jest nieprawidłowo. Odstęp między odbiornikiem, a nadajnikiem jest zbyt duży. Odbiornik i nadajnik ustawione są na różnych kanałach Odtwarzanie audio tylko przez jeden kanał. Zakłócenia obrazu, dźwięku Zakres działania systemu przekroczony. Metalowa bariera między nadajnikiem, a odbiornikiem. Anteny (2) i (11) znajdują się w nieprawidłowym położeniu. W pobliżu znajduje się silne pole zakłócające. Odstęp między nadajnikiem, a odbiornikiem jest zbyt mały. Odbiornik i nadajnik ustawione są na różnych kanałach Odtwarzanie zniekształcone. Wtyk cinch przewodu audio nieprawidłowo podłączony do gniazda nadajnika (4) lub odbiornika (13). Podłączone są nieprawidłowe wyjścia źródła sygnału. XIV. Dane techniczne. nadajnik odbiornik Napięcie robocze poprzez zasilacz 12 V DC 200mA 12 V DC 500mA Zakres częstotliwości: Kanał A 2,411 GHz Kanał B 2,434 GHz Kanał C 2,453 GHz Kanał D 2,473 GHZ Wejścia /wyjścia 3 x cinch ( 2 x audio. 1 x video) Sygnał IR 433,92MHz Wejście video 1 Vss ( 75Ω) Wejście audio 1 Vss ( 600Ω) Wyjście video, audio 1 Vss Szerokość pasma 18,0 MHz Zasięg radiowy ok. 20m w wewnątrz, ok. 100m w wolnej przestrzeni (przy optymalnych warunkach)
