Odkurzacz PowerVac PV-100 Instrukcja obsługi

Transkrypt

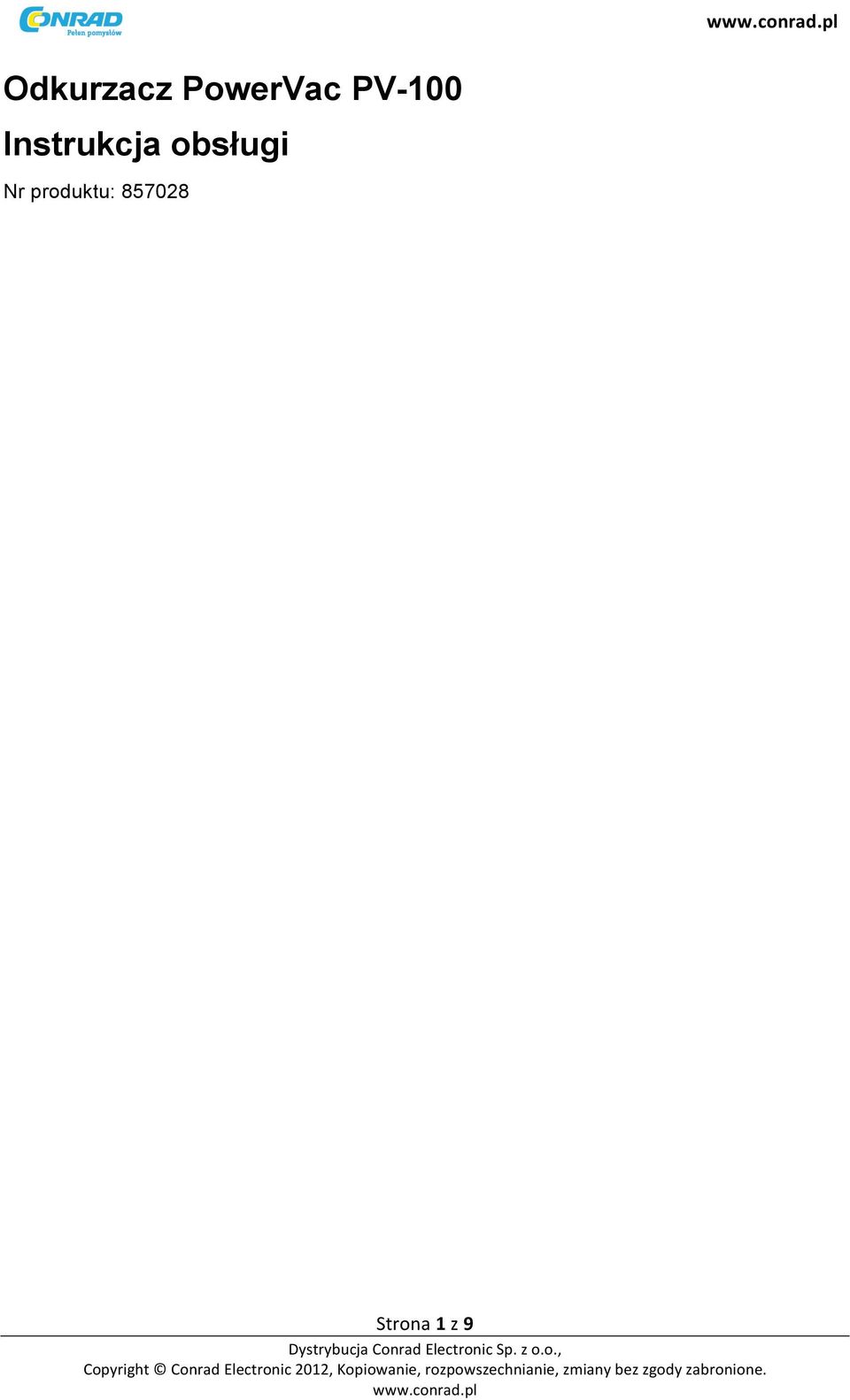

1 Odkurzacz PowerVac PV-100 Instrukcja obsługi Nr produktu: Strona 1 z 9

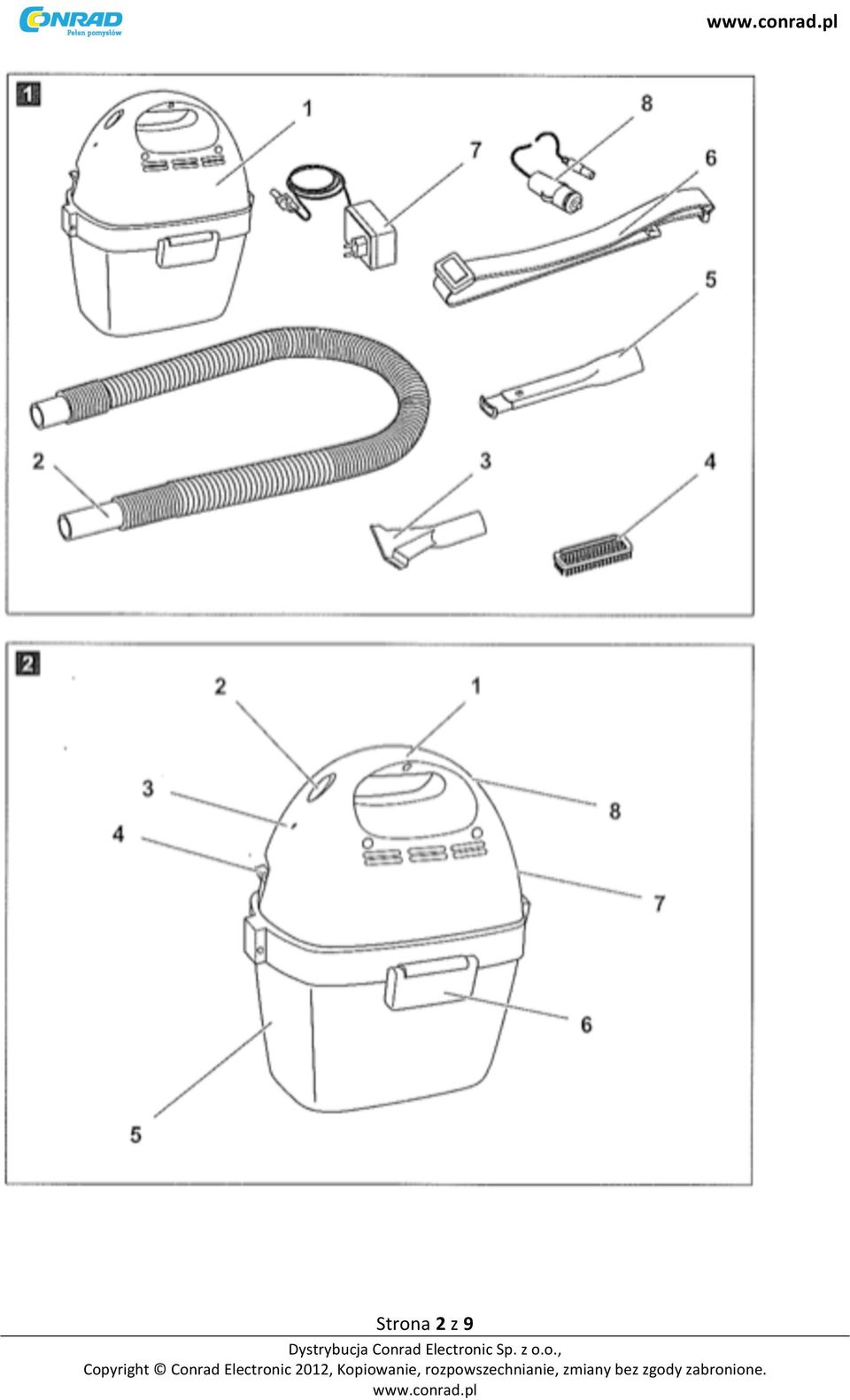

2 Strona 2 z 9

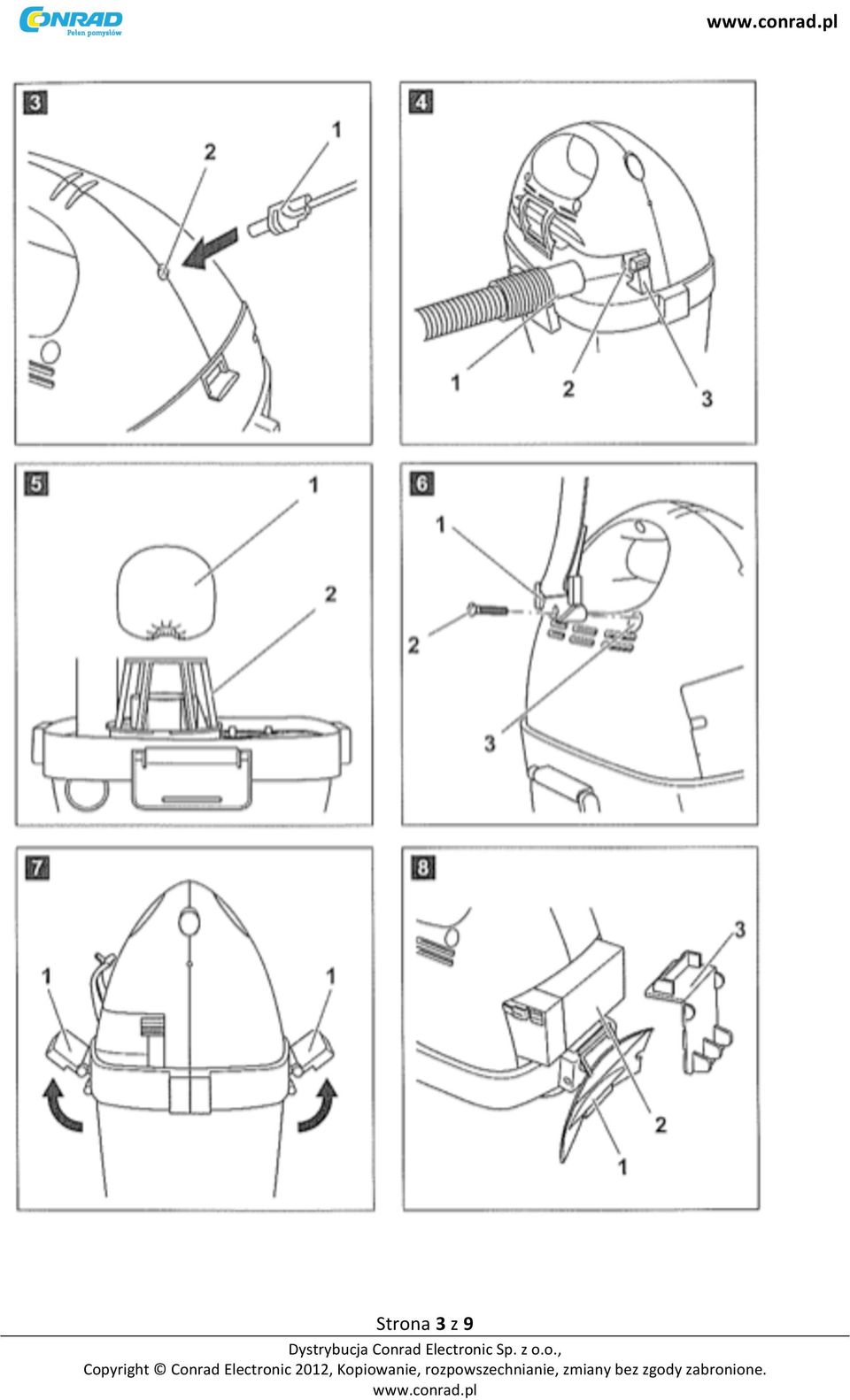

3 Strona 3 z 9

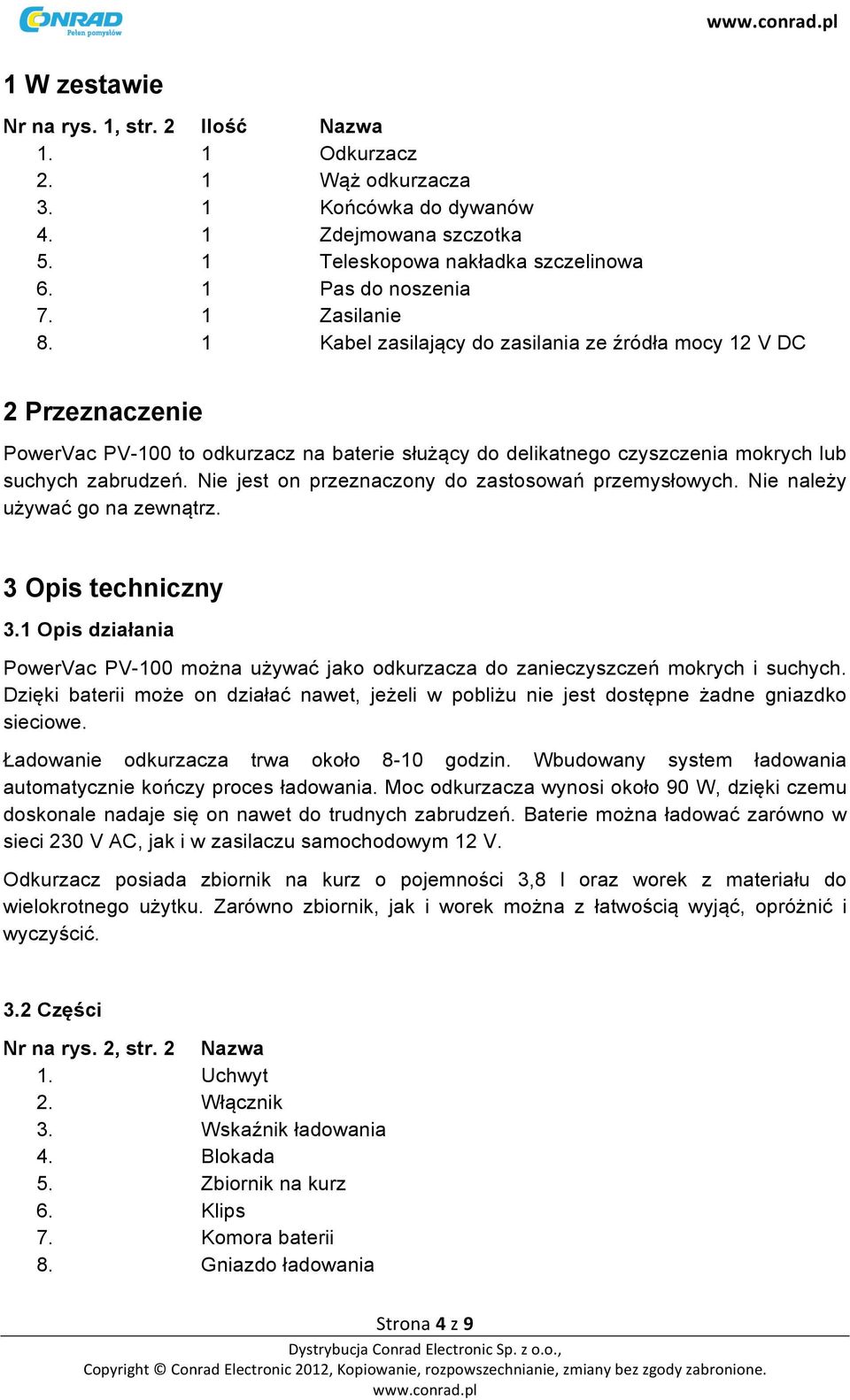

4 1 W zestawie Nr na rys. 1, str. 2 Ilość Nazwa 1. 1 Odkurzacz 2. 1 Wąż odkurzacza 3. 1 Końcówka do dywanów 4. 1 Zdejmowana szczotka 5. 1 Teleskopowa nakładka szczelinowa 6. 1 Pas do noszenia 7. 1 Zasilanie 8. 1 Kabel zasilający do zasilania ze źródła mocy 12 V DC 2 Przeznaczenie PowerVac PV-100 to odkurzacz na baterie służący do delikatnego czyszczenia mokrych lub suchych zabrudzeń. Nie jest on przeznaczony do zastosowań przemysłowych. Nie należy używać go na zewnątrz. 3 Opis techniczny 3.1 Opis działania PowerVac PV-100 można używać jako odkurzacza do zanieczyszczeń mokrych i suchych. Dzięki baterii może on działać nawet, jeżeli w pobliżu nie jest dostępne żadne gniazdko sieciowe. Ładowanie odkurzacza trwa około 8-10 godzin. Wbudowany system ładowania automatycznie kończy proces ładowania. Moc odkurzacza wynosi około 90 W, dzięki czemu doskonale nadaje się on nawet do trudnych zabrudzeń. Baterie można ładować zarówno w sieci 230 V AC, jak i w zasilaczu samochodowym 12 V. Odkurzacz posiada zbiornik na kurz o pojemności 3,8 l oraz worek z materiału do wielokrotnego użytku. Zarówno zbiornik, jak i worek można z łatwością wyjąć, opróżnić i wyczyścić. 3.2 Części Nr na rys. 2, str. 2 Nazwa 1. Uchwyt 2. Włącznik 3. Wskaźnik ładowania 4. Blokada 5. Zbiornik na kurz 6. Klips 7. Komora baterii 8. Gniazdo ładowania Strona 4 z 9

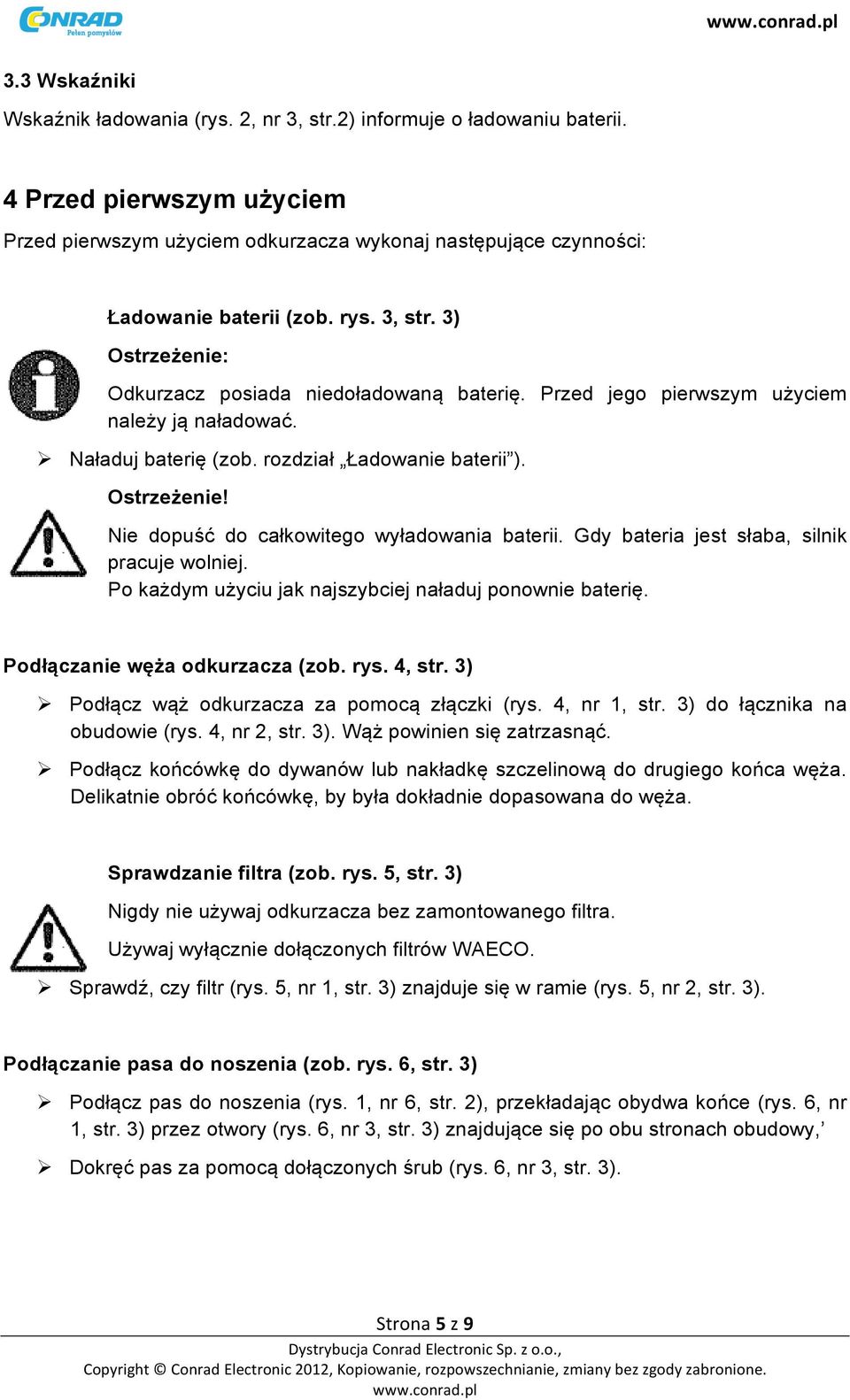

5 3.3 Wskaźniki Wskaźnik ładowania (rys. 2, nr 3, str.2) informuje o ładowaniu baterii. 4 Przed pierwszym użyciem Przed pierwszym użyciem odkurzacza wykonaj następujące czynności: Ładowanie baterii (zob. rys. 3, str. 3) Ostrzeżenie: Odkurzacz posiada niedoładowaną baterię. Przed jego pierwszym użyciem należy ją naładować. Naładuj baterię (zob. rozdział Ładowanie baterii ). Nie dopuść do całkowitego wyładowania baterii. Gdy bateria jest słaba, silnik pracuje wolniej. Po każdym użyciu jak najszybciej naładuj ponownie baterię. Podłączanie węża odkurzacza (zob. rys. 4, str. 3) Podłącz wąż odkurzacza za pomocą złączki (rys. 4, nr 1, str. 3) do łącznika na obudowie (rys. 4, nr 2, str. 3). Wąż powinien się zatrzasnąć. Podłącz końcówkę do dywanów lub nakładkę szczelinową do drugiego końca węża. Delikatnie obróć końcówkę, by była dokładnie dopasowana do węża. Sprawdzanie filtra (zob. rys. 5, str. 3) Nigdy nie używaj odkurzacza bez zamontowanego filtra. Używaj wyłącznie dołączonych filtrów WAECO. Sprawdź, czy filtr (rys. 5, nr 1, str. 3) znajduje się w ramie (rys. 5, nr 2, str. 3). Podłączanie pasa do noszenia (zob. rys. 6, str. 3) Podłącz pas do noszenia (rys. 1, nr 6, str. 2), przekładając obydwa końce (rys. 6, nr 1, str. 3) przez otwory (rys. 6, nr 3, str. 3) znajdujące się po obu stronach obudowy, Dokręć pas za pomocą dołączonych śrub (rys. 6, nr 3, str. 3). Strona 5 z 9

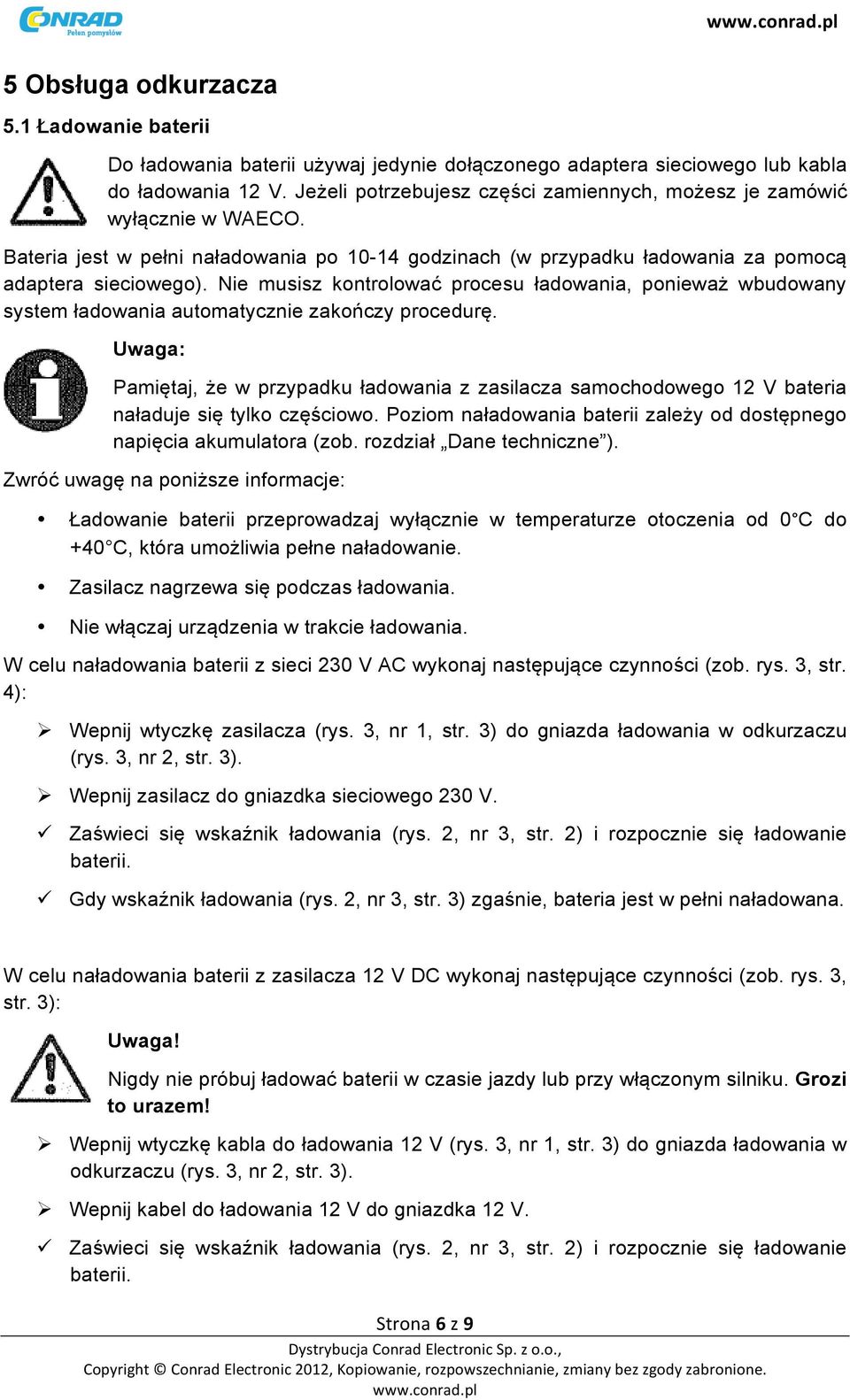

6 5 Obsługa odkurzacza 5.1 Ładowanie baterii Do ładowania baterii używaj jedynie dołączonego adaptera sieciowego lub kabla do ładowania 12 V. Jeżeli potrzebujesz części zamiennych, możesz je zamówić wyłącznie w WAECO. Bateria jest w pełni naładowania po godzinach (w przypadku ładowania za pomocą adaptera sieciowego). Nie musisz kontrolować procesu ładowania, ponieważ wbudowany system ładowania automatycznie zakończy procedurę. Uwaga: Pamiętaj, że w przypadku ładowania z zasilacza samochodowego 12 V bateria naładuje się tylko częściowo. Poziom naładowania baterii zależy od dostępnego napięcia akumulatora (zob. rozdział Dane techniczne ). Zwróć uwagę na poniższe informacje: Ładowanie baterii przeprowadzaj wyłącznie w temperaturze otoczenia od 0 C do +40 C, która umożliwia pełne naładowanie. Zasilacz nagrzewa się podczas ładowania. Nie włączaj urządzenia w trakcie ładowania. W celu naładowania baterii z sieci 230 V AC wykonaj następujące czynności (zob. rys. 3, str. 4): Wepnij wtyczkę zasilacza (rys. 3, nr 1, str. 3) do gniazda ładowania w odkurzaczu (rys. 3, nr 2, str. 3). Wepnij zasilacz do gniazdka sieciowego 230 V. Zaświeci się wskaźnik ładowania (rys. 2, nr 3, str. 2) i rozpocznie się ładowanie baterii. Gdy wskaźnik ładowania (rys. 2, nr 3, str. 3) zgaśnie, bateria jest w pełni naładowana. W celu naładowania baterii z zasilacza 12 V DC wykonaj następujące czynności (zob. rys. 3, str. 3): Uwaga! Nigdy nie próbuj ładować baterii w czasie jazdy lub przy włączonym silniku. Grozi to urazem! Wepnij wtyczkę kabla do ładowania 12 V (rys. 3, nr 1, str. 3) do gniazda ładowania w odkurzaczu (rys. 3, nr 2, str. 3). Wepnij kabel do ładowania 12 V do gniazdka 12 V. Zaświeci się wskaźnik ładowania (rys. 2, nr 3, str. 2) i rozpocznie się ładowanie baterii. Strona 6 z 9

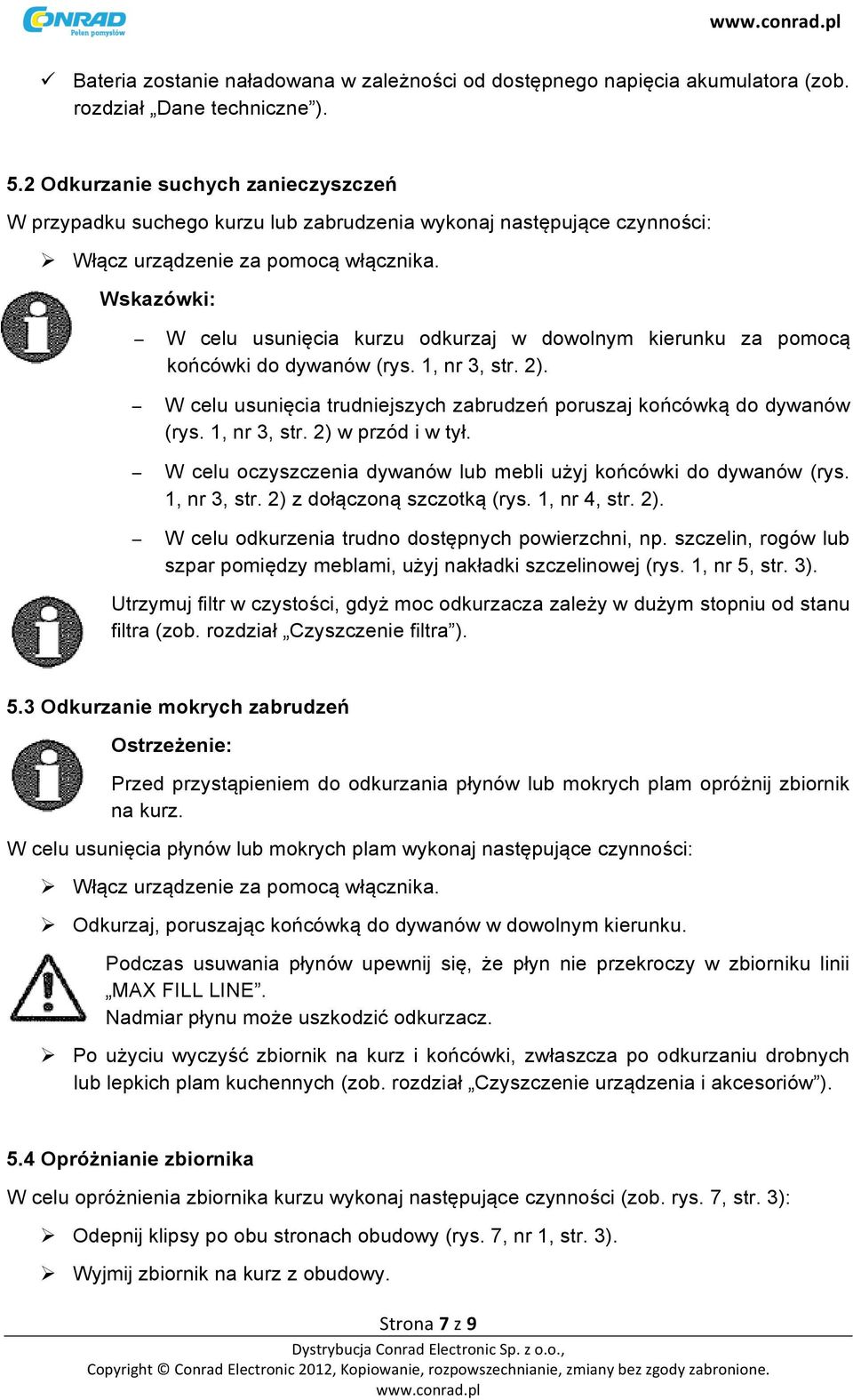

7 Bateria zostanie naładowana w zależności od dostępnego napięcia akumulatora (zob. rozdział Dane techniczne ). 5.2 Odkurzanie suchych zanieczyszczeń W przypadku suchego kurzu lub zabrudzenia wykonaj następujące czynności: Włącz urządzenie za pomocą włącznika. Wskazówki: W celu usunięcia kurzu odkurzaj w dowolnym kierunku za pomocą końcówki do dywanów (rys. 1, nr 3, str. 2). W celu usunięcia trudniejszych zabrudzeń poruszaj końcówką do dywanów (rys. 1, nr 3, str. 2) w przód i w tył. W celu oczyszczenia dywanów lub mebli użyj końcówki do dywanów (rys. 1, nr 3, str. 2) z dołączoną szczotką (rys. 1, nr 4, str. 2). W celu odkurzenia trudno dostępnych powierzchni, np. szczelin, rogów lub szpar pomiędzy meblami, użyj nakładki szczelinowej (rys. 1, nr 5, str. 3). Utrzymuj filtr w czystości, gdyż moc odkurzacza zależy w dużym stopniu od stanu filtra (zob. rozdział Czyszczenie filtra ). 5.3 Odkurzanie mokrych zabrudzeń Ostrzeżenie: Przed przystąpieniem do odkurzania płynów lub mokrych plam opróżnij zbiornik na kurz. W celu usunięcia płynów lub mokrych plam wykonaj następujące czynności: Włącz urządzenie za pomocą włącznika. Odkurzaj, poruszając końcówką do dywanów w dowolnym kierunku. Podczas usuwania płynów upewnij się, że płyn nie przekroczy w zbiorniku linii MAX FILL LINE. Nadmiar płynu może uszkodzić odkurzacz. Po użyciu wyczyść zbiornik na kurz i końcówki, zwłaszcza po odkurzaniu drobnych lub lepkich plam kuchennych (zob. rozdział Czyszczenie urządzenia i akcesoriów ). 5.4 Opróżnianie zbiornika W celu opróżnienia zbiornika kurzu wykonaj następujące czynności (zob. rys. 7, str. 3): Odepnij klipsy po obu stronach obudowy (rys. 7, nr 1, str. 3). Wyjmij zbiornik na kurz z obudowy. Strona 7 z 9

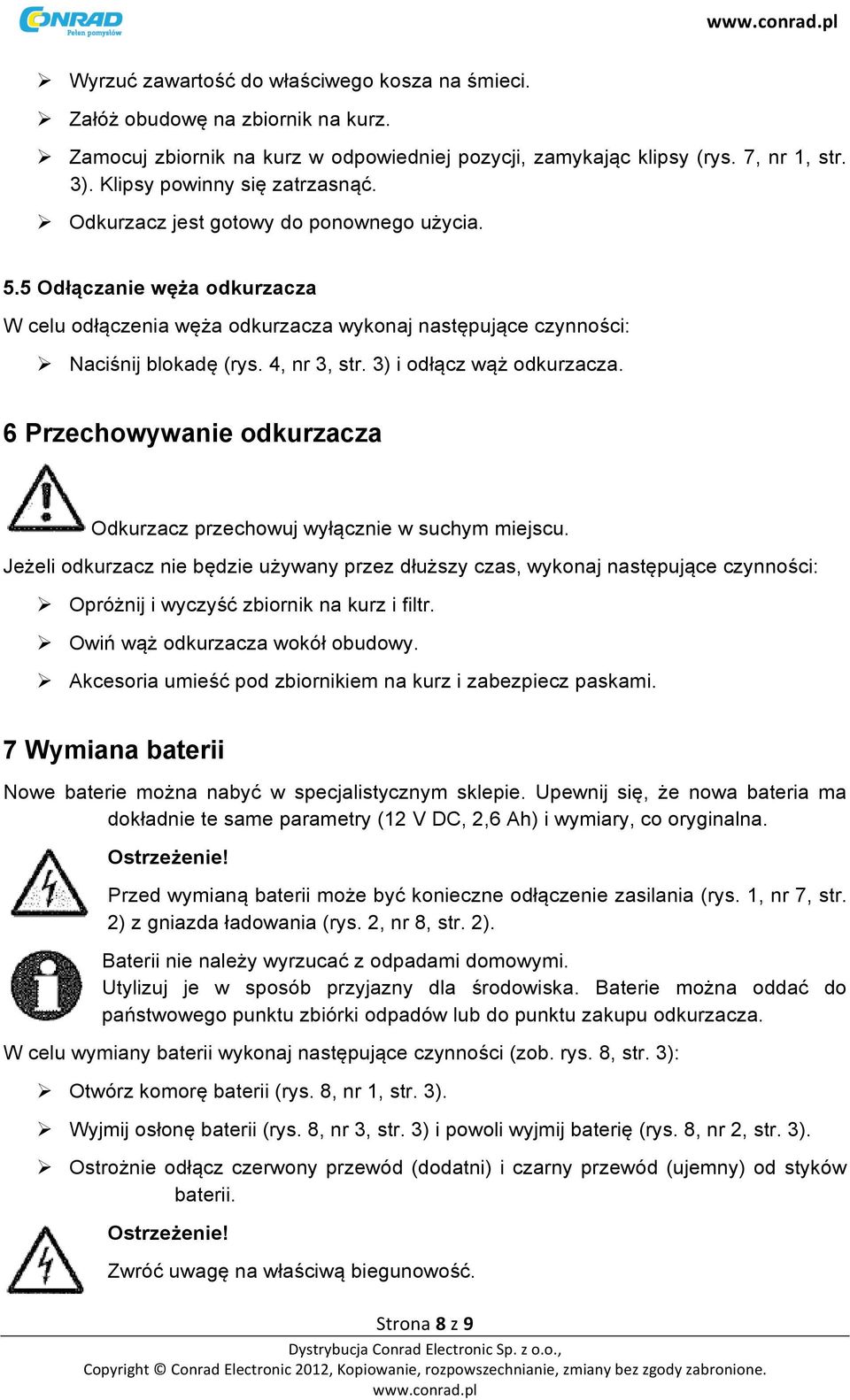

8 Wyrzuć zawartość do właściwego kosza na śmieci. Załóż obudowę na zbiornik na kurz. Zamocuj zbiornik na kurz w odpowiedniej pozycji, zamykając klipsy (rys. 7, nr 1, str. 3). Klipsy powinny się zatrzasnąć. Odkurzacz jest gotowy do ponownego użycia. 5.5 Odłączanie węża odkurzacza W celu odłączenia węża odkurzacza wykonaj następujące czynności: Naciśnij blokadę (rys. 4, nr 3, str. 3) i odłącz wąż odkurzacza. 6 Przechowywanie odkurzacza Odkurzacz przechowuj wyłącznie w suchym miejscu. Jeżeli odkurzacz nie będzie używany przez dłuższy czas, wykonaj następujące czynności: Opróżnij i wyczyść zbiornik na kurz i filtr. Owiń wąż odkurzacza wokół obudowy. Akcesoria umieść pod zbiornikiem na kurz i zabezpiecz paskami. 7 Wymiana baterii Nowe baterie można nabyć w specjalistycznym sklepie. Upewnij się, że nowa bateria ma dokładnie te same parametry (12 V DC, 2,6 Ah) i wymiary, co oryginalna. Przed wymianą baterii może być konieczne odłączenie zasilania (rys. 1, nr 7, str. 2) z gniazda ładowania (rys. 2, nr 8, str. 2). Baterii nie należy wyrzucać z odpadami domowymi. Utylizuj je w sposób przyjazny dla środowiska. Baterie można oddać do państwowego punktu zbiórki odpadów lub do punktu zakupu odkurzacza. W celu wymiany baterii wykonaj następujące czynności (zob. rys. 8, str. 3): Otwórz komorę baterii (rys. 8, nr 1, str. 3). Wyjmij osłonę baterii (rys. 8, nr 3, str. 3) i powoli wyjmij baterię (rys. 8, nr 2, str. 3). Ostrożnie odłącz czerwony przewód (dodatni) i czarny przewód (ujemny) od styków baterii. Zwróć uwagę na właściwą biegunowość. Strona 8 z 9

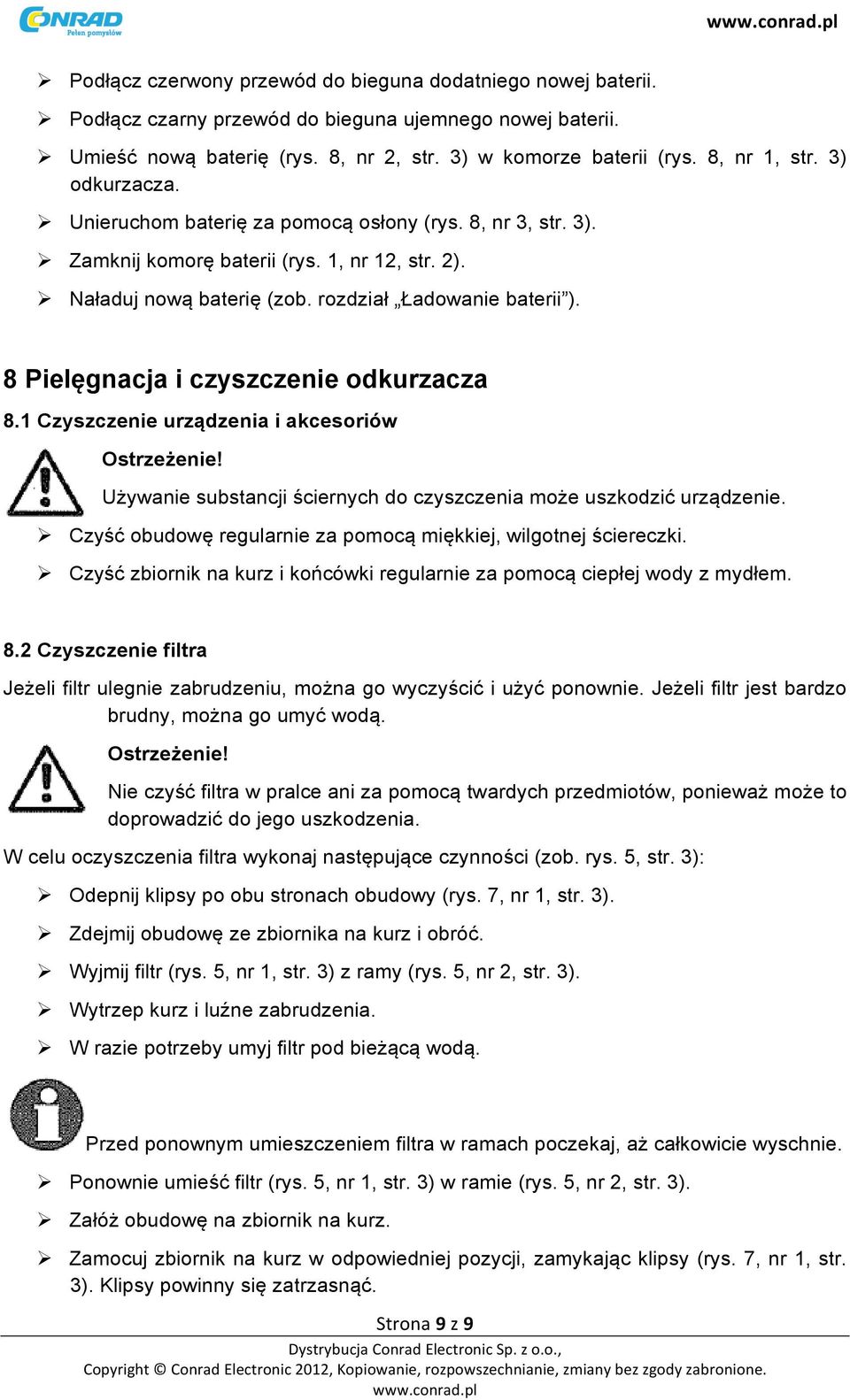

9 Podłącz czerwony przewód do bieguna dodatniego nowej baterii. Podłącz czarny przewód do bieguna ujemnego nowej baterii. Umieść nową baterię (rys. 8, nr 2, str. 3) w komorze baterii (rys. 8, nr 1, str. 3) odkurzacza. Unieruchom baterię za pomocą osłony (rys. 8, nr 3, str. 3). Zamknij komorę baterii (rys. 1, nr 12, str. 2). Naładuj nową baterię (zob. rozdział Ładowanie baterii ). 8 Pielęgnacja i czyszczenie odkurzacza 8.1 Czyszczenie urządzenia i akcesoriów Używanie substancji ściernych do czyszczenia może uszkodzić urządzenie. Czyść obudowę regularnie za pomocą miękkiej, wilgotnej ściereczki. Czyść zbiornik na kurz i końcówki regularnie za pomocą ciepłej wody z mydłem. 8.2 Czyszczenie filtra Jeżeli filtr ulegnie zabrudzeniu, można go wyczyścić i użyć ponownie. Jeżeli filtr jest bardzo brudny, można go umyć wodą. Nie czyść filtra w pralce ani za pomocą twardych przedmiotów, ponieważ może to doprowadzić do jego uszkodzenia. W celu oczyszczenia filtra wykonaj następujące czynności (zob. rys. 5, str. 3): Odepnij klipsy po obu stronach obudowy (rys. 7, nr 1, str. 3). Zdejmij obudowę ze zbiornika na kurz i obróć. Wyjmij filtr (rys. 5, nr 1, str. 3) z ramy (rys. 5, nr 2, str. 3). Wytrzep kurz i luźne zabrudzenia. W razie potrzeby umyj filtr pod bieżącą wodą. Przed ponownym umieszczeniem filtra w ramach poczekaj, aż całkowicie wyschnie. Ponownie umieść filtr (rys. 5, nr 1, str. 3) w ramie (rys. 5, nr 2, str. 3). Załóż obudowę na zbiornik na kurz. Zamocuj zbiornik na kurz w odpowiedniej pozycji, zamykając klipsy (rys. 7, nr 1, str. 3). Klipsy powinny się zatrzasnąć. Strona 9 z 9
