Tylne lampy. Wykonanie. W zależności od specyfikacji pojazdu w momencie zamawiania, pojazd jest dostarczany z jedną znastępujących lamp tylnych:

Transkrypt

1 W zależności od specyfikacji pojazdu w momencie zamawiania, pojazd jest dostarczany z jedną znastępujących lamp tylnych: W celu uzyskania szczegółowych informacji należy skontaktować się z dealerem firmy Scania. Kompaktowa lampa 7-komorowa Lampa LED Standardowa lampa 7-komorowa (do ). Lampy tylne są zawsze dostarczane w pełni zamontowane. Uwaga: Lampy montowane przez producentów nadwozi muszą być zatwierdzone, aby pojazd spełniał wymogi homologacji typu. Więcej informacji dotyczących homologacji typu można znaleźć w dokumencie Homologacja typu pojazdów na terenie UE. 13:40-01 Wydanie 5 pl-pl 1 (9)

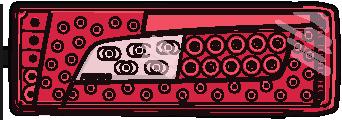

2 Tylne lampy Kompaktowa lampa 7-komorowa Funkcje: Światło pozycyjne Światło stop Boczne światła obrysowe Boczny odblask Światło obrysowe Kierunkowskaz Tylne światło przeciwmgłowe Światło cofania Brzęczyk biegu wstecznego (opcja) Tylny odblask Lampa oświetlająca tablicę rejestracyjną Kompaktowa lampa 7-komorowa ma wymiary 400 x 160 x 89 mm (szerokość x wysokość x głębokość). Dodatkowo wymagane jest luzu poprzecznego w kierunku do środka na złącze elektryczne. Tylne lampy podłączane z tyłu można zamówić jako zamówienie S (zamówienie specjalne) lub FFU (Fit For Use). W celu uzyskania szczegółowych informacji należy skontaktować się z dealerem firmy Scania. Lampę można również zamówić jako część zamienną. Kompaktowa lampa 7-komorowa Określenie Tylna lampa prawa (z brzęczykiem biegu wstecznego) Tylna lampa lewa (z brzęczykiem biegu wstecznego) Numer części :40-01 Wydanie 5 pl-pl 2 (9)

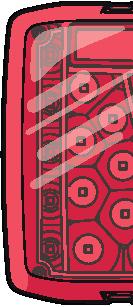

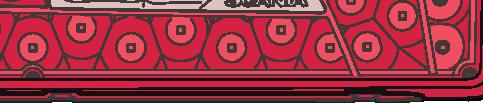

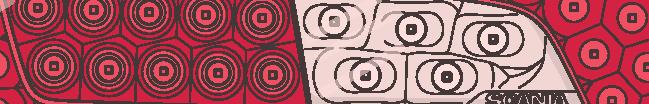

3 Tylna lampa LED Funkcje: Światło pozycyjne Światło stop Boczne światła obrysowe Boczny odblask Światło obrysowe Kierunkowskaz Tylne światło przeciwmgłowe Światło cofania Brzęczyk biegu wstecznego (opcja) Tylny odblask Lampa oświetlająca tablicę rejestracyjną Tylna lampa LED Dokument pt. Dodatkowe lampy tylne zawiera opis wymiany lamp tylnych na LED. W celu uzyskania szczegółowych informacji należy skontaktować się z dealerem firmy Scania. Tylna lampa LED ma wymiary 400 x 135 x 82 mm (szerokość x wysokość x głębokość). Wymagane jest luzu poprzecznego w kierunku do środka na złącze elektryczne. 13:40-01 Wydanie 5 pl-pl 3 (9)

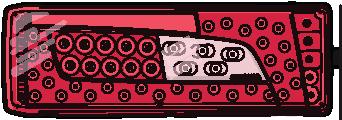

4 Tylne lampy Standardowa lampa 7-komorowa Data produkcji pojazdu Miejsce produkcji Numer seryjny podwozia Södertälje Zwolle Angers Funkcje: Światło pozycyjne Światło stop Boczne światła obrysowe Boczny odblask Światło obrysowe Kierunkowskaz Tylne światło przeciwmgłowe Światło cofania Brzęczyk biegu wstecznego (opcja) Tylny odblask Lampa oświetlająca tablicę rejestracyjną Lampa 7-komorowa ma wymiary 515 x 130 x 81 mm (szerokość x wysokość x głębokość). Dodatkowo wymagane jest luzu poprzecznego w kierunku do środka na złącze elektryczne. Standardowa lampa 7-komorowa 13:40-01 Wydanie 5 pl-pl 4 (9)

5 Zamontowanie Zamontowanie Tylne lampy można zamontować w następujący sposób: Na standardowym wsporniku. Wosłonie przeciwnajazdowej. W przypadku montażu w osłonie przeciwnajazdowej tylne lampy muszą być zamontowane w stałej osłonie o profilu U. Jeśli lampy zamówiono z wiązką przewodów o zwiększonej długości (przedłużenie 600 i 1200 mm), można je umieścić na nadwoziu sztywnym typu skrzynkowego bez potrzeby przedłużania wiązki przewodów. Standardowa wiązka przewodów dobrana jest w taki sposób, by tylne lampy mogły zostać umieszczone w standardowych wspornikach Wymagane jest luzu poprzecznego w kierunku do środka na złącze elektryczne. Nie dotyczy to lamp podłączanych z tyłu. Lampy tylne muszą spełnić kilka wymogów prawnych związanych z takimi czynnikami jak widoczność ikąt widzenia. Należy zapewnić zgodność z przepisami krajowymi. Dodatkowe informacje o sposobie zwiększania wartości tylnego zwisu ramy znajdują się w dokumencie Zwiększanie tylnego zwisu ramy. Montaż w pionie Uwaga: Żadna z lamp nie jest zatwierdzona do montażu w pionie. 13:40-01 Wydanie 5 pl-pl 5 (9)

6 Zamontowanie Na standardowym wsporniku Jeżeli konieczne jest przeniesienie lampy, należy zamówić przedłużoną wiązkę przewodów. Standardowa lampa 7-komorowa Lampa LED Kompaktowa lampa 7-komorowa 13:40-01 Wydanie 5 pl-pl 6 (9)

7 Tylne lampy Zamontowanie Tylna lampa zamontowana w osłonie przeciwnajazdowej Tylną lampę można umieścić w osłonie przeciwnajazdowej przy użyciu profilu U. Osłona przeciwnajazdowa 1 chroni tylne lampy podczas zrzutu itp. Kody wariantów Opcja Na standardowym wsporniku W osłonie przeciwnajazdowej (profil U) Kod wersji 1532A 1532B 1. Osłona przeciwnajazdowa jest dostarczana zamontowana prowizorycznie na czas transportu inależy ją zamocować w odpowiednim położeniu zgodnie z instrukcjami. 13:40-01 Wydanie 5 pl-pl 7 (9)
