Płaszczyzny, żebra (pudełko)

Wielkość: px
Rozpocząć pokaz od strony:

Download "Płaszczyzny, żebra (pudełko)"

Transkrypt

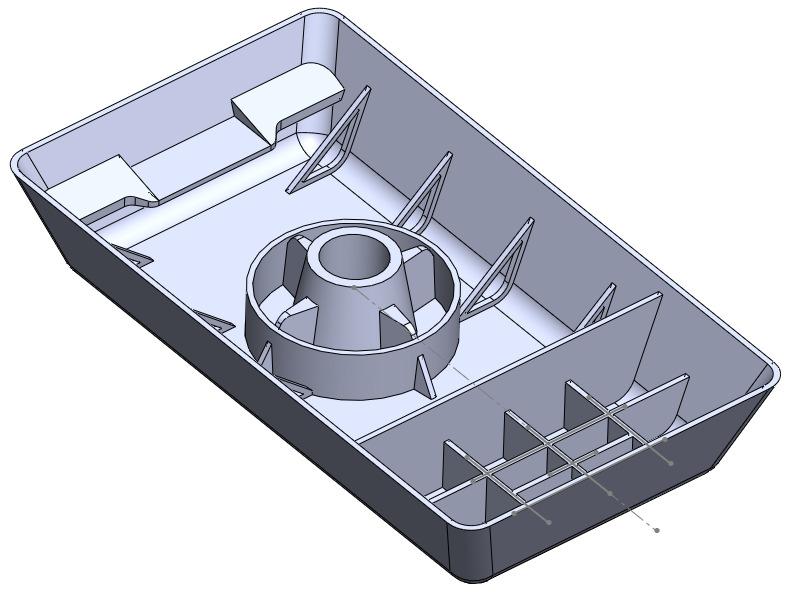

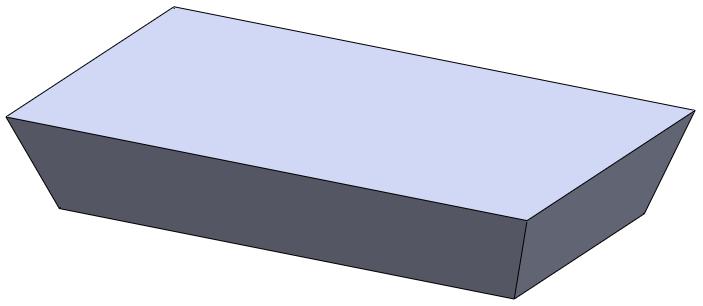

1 Płaszczyzny, żebra (pudełko) Zagadnienia. Płaszczyzny, Żebra Wykonajmy model jak na rys. 1. Wykonanie Rysunek 1. Model pudełka Prostopadłościan z pochylonymi ścianami Wykonamy zamknięty szkic na Płaszczyźnie górnej. Jest to prostokąt rysowany narzędziem Prostokąt ze środka. Rysując szkic narzucamy najpierw relację zwracamy uwagę, aby środek prostokąta leżał w środku układu współrzędnych, a następnie wymiarujemy 100 x 50, rys. 2. Szkic wyciągamy Na odległość 20 mm z pochyleniem 20 stopni, rys. 3 Rysunek 2. Szkic z relacjami i wymiarami 100 x 50 Rysunek 3. Wyciągnięcie na 20 mm, pochylenie 20 o Copyright 2016, mgr inż. Janusz Bonarowski 1

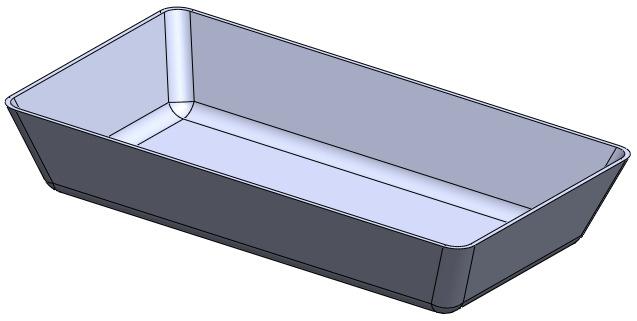

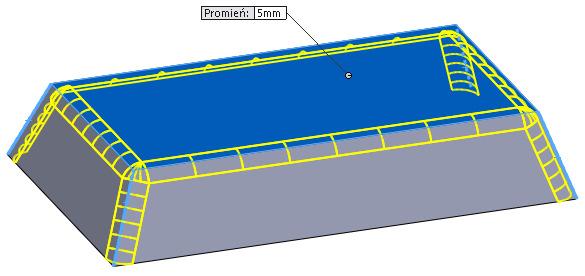

2 Zaokrąglenie Część krawędzi Zaokrąglimy promieniem 5 mm, rys. 4 Rysunek 4. Zaokrąglenie 5 mm Skorupa Wykonajmy Skorupę o grubości 1 mm, usuwając jedną ścianę, rys 5. Rysunek 5. Skorupa o grubości 1 mm Płaszczyzna1 Przez krótszą krawędź pudełka poprowadźmy Płaszczyznę prostopadłą do Płaszczyzny górnej, rys. 6. Rysunek 6. Płaszczyzna1 przechodząca przez krawędź i do Płaszczyzny górnej Copyright 2016, mgr inż. Janusz Bonarowski 2

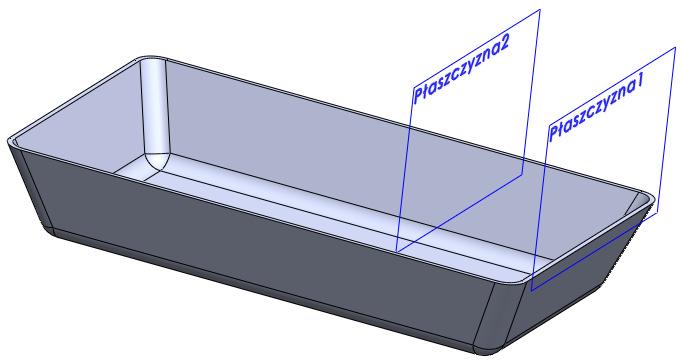

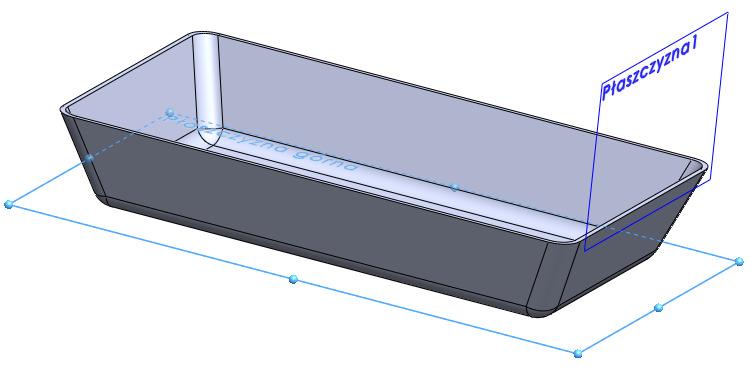

3 Płaszczyzna2 Poprowadźmy Płaszczyznę2 równoległą do Płaszczyzny1, odległej od niej o 30 mm, rys. 7. Rysunek 7. Płaszczyzna2 // do Płaszczyny1, odległa o 30 mm Żebro1 Aby wykonać żebro musimy najpierw wykonać Szkic. Szkic wykonamy na Płaszczyźnie2, będzie to odcinek (to nie będzie zamknięty szkic) o dowolnej długości, równoległy do podstawy i odległy od górnej krawędzi pudełka o 2 mm, rys. 8. Rysunek 8. Szkic odcinka wymiary: długość40 mm, odległości 9 mm i 2 mm Mając gotowy Szkic możemy na nim wykonać Żebro1 o grubości 1 mm, rys. 9. Rysunek 9. Żebro1 o grubości 1 mm Copyright 2016, mgr inż. Janusz Bonarowski 3

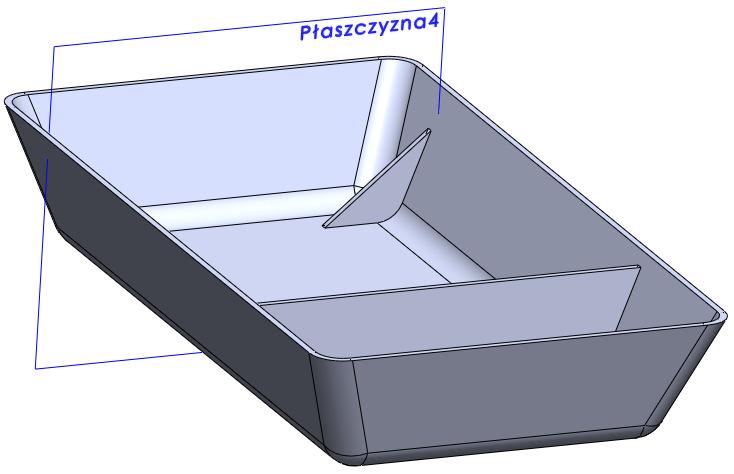

4 Płaszczyzna3 i Płaszczyzna4 Przez drugą krótszą krawędź pudełka poprowadźmy Płaszczyznę3 prostopadłą do Płaszczyzny górnej (lub płaszczyzny dna pudełka), rys. 10. Rysunek 10. Płaszczyzna3 przechodząca przez krawędź i do Płaszczyzny górnej a następnie Płaszczyznę4 // do Płaszczyny3 i odległą o 15 mm, rys. 11. Rysunek 11. Płaszczyzna4 // do Płaszczyny3 i odległą o 15 mm Copyright 2016, mgr inż. Janusz Bonarowski 4

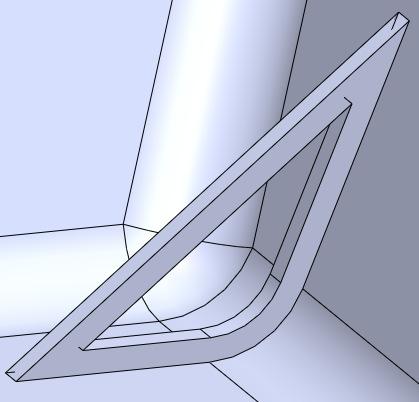

5 Żebro2 Żebro2 wykonamy ze Szkicu3 odcinka o długość 8 mm, nachylonego do płaszczyzny podstawy pod katem 40 o, rys. 12. Rysunek 12. Szkic3, odcinek o długości 8 mm, pod katem 40 o Ze Szkicu3 wykonamy Żebro2 o grubości 1 mm, rys. 13. Rysunek 13. Żebro2 o grubości 1 mm Wycięcie W Żebrze2 wykonamy Wycięcie. Wycięcie wykonamy ze Szkicu na bocznej ścianie Żebra2 z opcją Do następnej. Szkic wykonamy narzędziem Odsuń elementy o wartości odsunięcia 1 mm, a rys. 14. Rysunek 14. Szkic do Wycięcia Rysunek 15. Wycięcie ze Szkicu Copyright 2016, mgr inż. Janusz Bonarowski 5

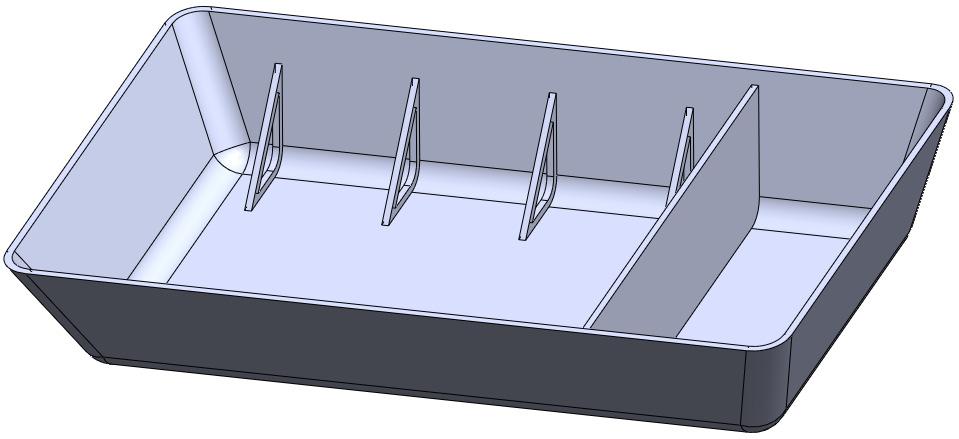

6 Szyk Żebro z rys. 15 powielimy Szykiem liniowym o kierunku wyznaczonym przez dłuższą krawędź pudełka i o 4 elementach odległych o 20 mm, rys. 16. Rysunek 16. Szyk liniowy Żebra Lustro Po drugiej stronie pudełka utworzymy Żebra konstrukcją Lustro, gdzie Płaszczyzną lustra będzie Płaszczyzna przednia, a Operacje do odbicia lustrzanego to Szyk liniowy1, rys. 17. Rysunek 17. Lustro Wyciągnięcie - stożek ścięty Na spodzie pudełka wykonamy Szkic - okrąg o średnicy 20 mm i Wyciągnijmy go na wysokość 15 mm z Pochyleniem 10 o. Środek okręgu niech leży w połowie pomocniczej Linii środkowej, rys. 18 i rys. 19. Rysunek 18. Szkic okręgu o średnicy 20 mm Copyright 2016, mgr inż. Janusz Bonarowski 6

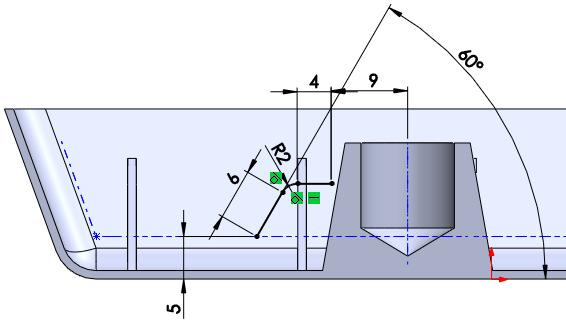

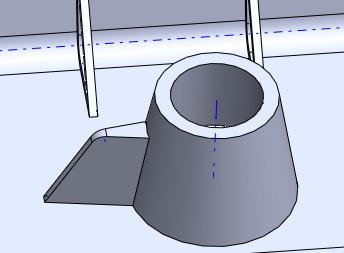

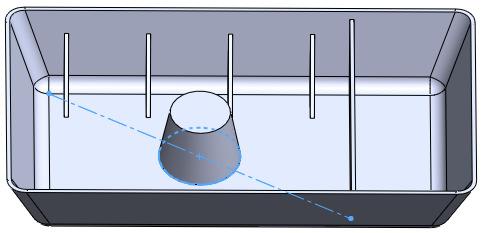

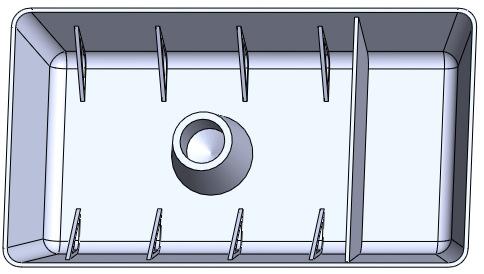

7 Rysunek 19. Wyciągnięcie 15 mm, Pochylenie 10 o Otwór Na górnej płaszczyźnie stożka wykonajmy koncentryczny otwór, Kreatorem otworu. Typ otworu Otwór (ostatni w pierwszym wierszu kreatora), Standard: ISO, Typ: Prześwity śrub, Rozmiar M10, Na odległość 10 mm, rys. 20. Rysunek 20. Otwór pod śrubę wykonany kreatorem otworu Żebro3 Wykonajmy Żebro3 opierające się o stożek ścięty, ze Szkicu na Płaszczyźnie przedniej, rys. 21. Dla wstawienia wymiaru 9 mm proszę włączyć widoczność osi. Rysunek 21. Szkic do wykonania Żebra3 Copyright 2016, mgr inż. Janusz Bonarowski 7

8 Rysunek 22. Żebro3, grubość 1 mm, Pochylenie 10 stopni Żebro powielimy Szykiem kołowym Osią szyku jest oś otworu, kąt 360 stopni, Liczba wystąpień 4, Jednakowe odstępy, Operacje do powtórzenia: Żebro3, rys. 23. Rysunek 23. Szyk kołowy z Żebra3 Żebro typu: Naturalny Dokoła stożka ściętego poprowadźmy Żebro. Będzie to Żebro w postaci pierścienia o osi pokrywającej się z osią stożka. W tym celu wykonamy (1) Szkic w kształcie łuku, a następnie z tego Szkicu wykonamy (2) Żebro typu Naturalnego. (1) Szkic w kształcie łuku na Płaszczyźnie5 Płaszczyzna5 W odległości 10 mm od spodu podstawy poprowadźmy Płaszczyznę5 równoległą do niej, rys. 24. Rysunek 24. Płaszczyzna5 równoległa do podstawy, odległość 10 mm Copyright 2016, mgr inż. Janusz Bonarowski 8

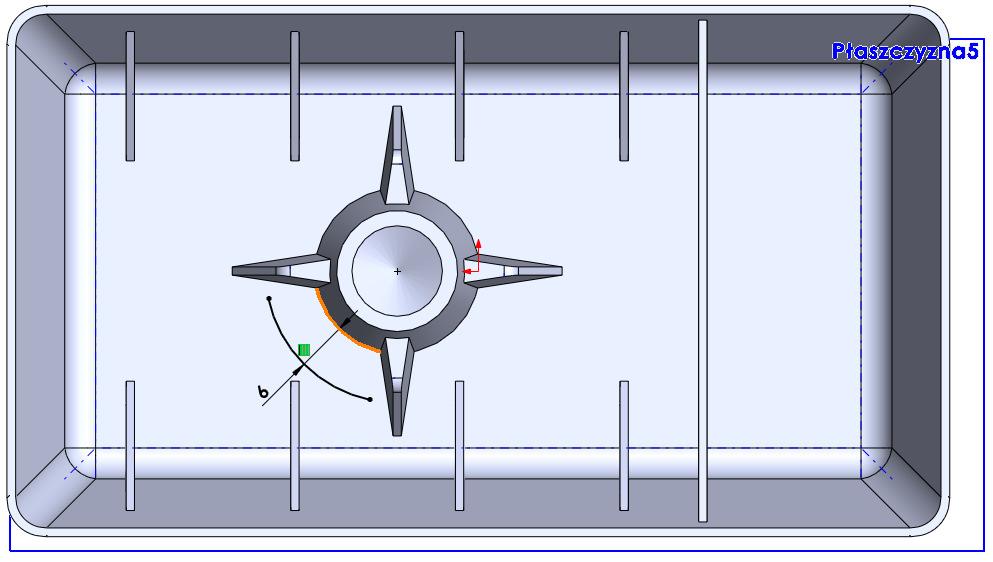

9 Szkic Na Płaszczyźnie5 wykonajmy Szkic, jak na rys. 25. Aby zminimalizować wymiarowanie łuku wykonajmy go narzędziem Odsuń elementy o Odległości odsunięcia 6 mm. Do odsunięcia wybieramy fragment okręgu podstawy stożka ściętego pomiędzy żebrami (pokazany w kolorze pomarańczowym). Rysunek 25. Szkic uzyskany przez Odsuń elementy na 6 mm (2) Żebro typu Naturalnego Tworząc Żebra, do tego momentu, nie zwracaliśmy uwagi na dwie opcje właściwości Kierunek wyciągnięcia oznaczony dwiema podobnymi ikonami. Wybierając drugą opcję Normalnie do szkicu, uzyskujemy dostęp do dwóch opcji określających Typu żebra Liniowy i Normalny. Jeśli wybierzemy opcję Liniowy uzyskamy Żebra jak na rys. 26. Rysunek 26. Żebro Typu Liniowy Copyright 2016, mgr inż. Janusz Bonarowski 9

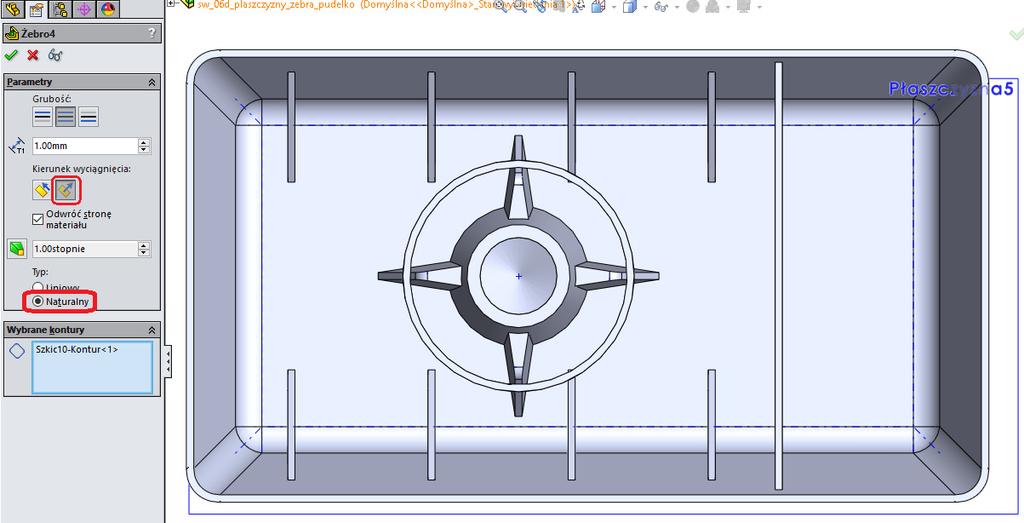

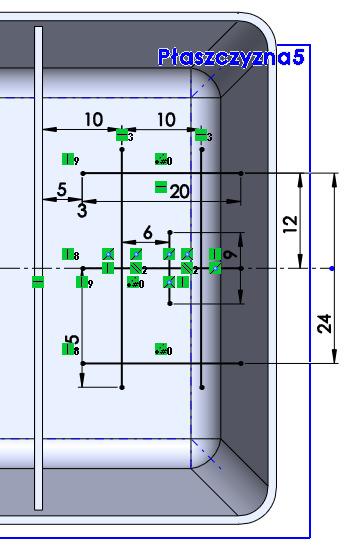

10 Pozostawiamy żebro typu Naturalny. Rysunek 27. Żebro Typu Naturalny Kratka z żeber W wydzielonym końcu Pudełka wykonajmy Szkic jako kilka, wzajemnie się przecinających odcinków. Odcinki te posłużą do wykonania kratki z żeber. W tym celu na Płaszczyźnie5 wykonajmy szkic kilku przecinających się odcinków, rys. 28. Następnie w oparciu o ten Szkic wykonajmy Żebro, rys. 29. Rysunek 28. Szkic Rysunek 29. Żebro Copyright 2016, mgr inż. Janusz Bonarowski 10

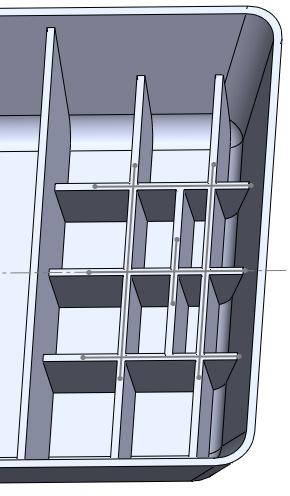

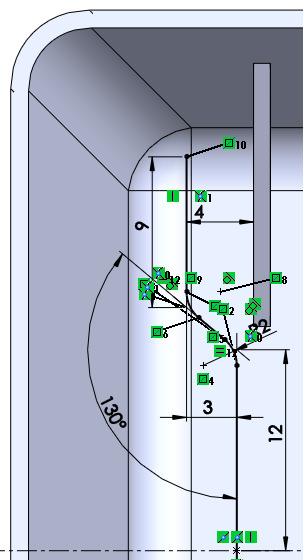

11 Żebro równolegle do szkicu W drugim końcu Pudełka, na Płaszczyźnie5, wykonajmy Szkic. Wykonując Szkic wykonamy i zwymiarujemy górną połowę, rys. 30, a dolną połowę wykonamy (nie opuszczając Szkicu) konstrukcją Lustro elementów. Mając pełny Szkic wykonamy Żebro. Proszę zwrócić uwagę, aby był zaznaczony Kierunek wyciągnięcia Równolegle do szkicu, rys. 31. Rysunek 31. Zaznaczono Kierunek wyciągnięcia - Równolegle do szkicu Gotowe Żebro przedstawia rys. 32. Rysunek 30. Połowa Szkicu Rysunek 32. Żebro Równoległe do szkicu Copyright 2016, mgr inż. Janusz Bonarowski 11

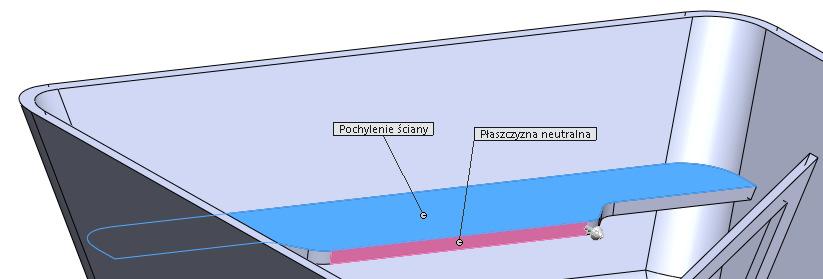

12 Pochylenie Odchylmy ku górze górną płaszczyznę Żebra z rys. 32. Posłużymy się operacją Pochylenie. Jako Płaszczyznę neutralną wskażemy płaszczyznę czołową Żebra, a jako Ściany do pochylenia wskażemy górną płaszczyznę Żebra, rys. 33. Rysunek 33. Opcje Pochylenia Rysunek 34. Żebro z Pochyleniem Wycięcie Na płaszczyźnie czołowej żebra (Płaszczyzna neutralna z rys. 33) wykonamy szkic prostokąta, rys. 35. Rysunek 35. Szkic prostokąta, wysokość 3 mm Copyright 2016, mgr inż. Janusz Bonarowski 12

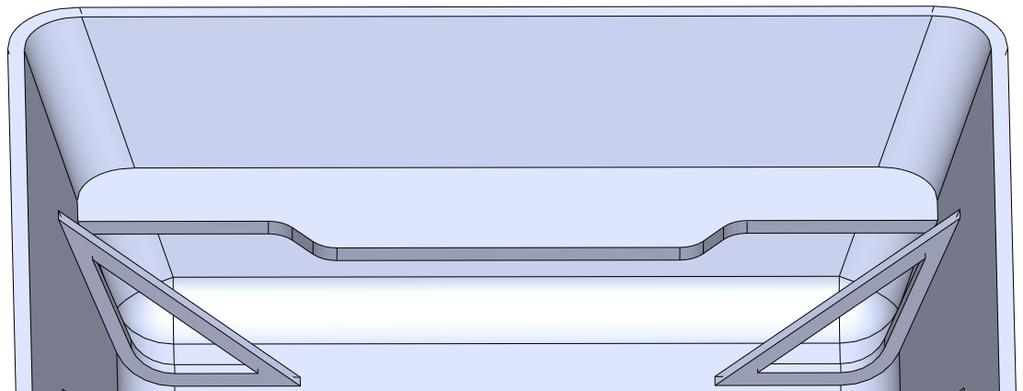

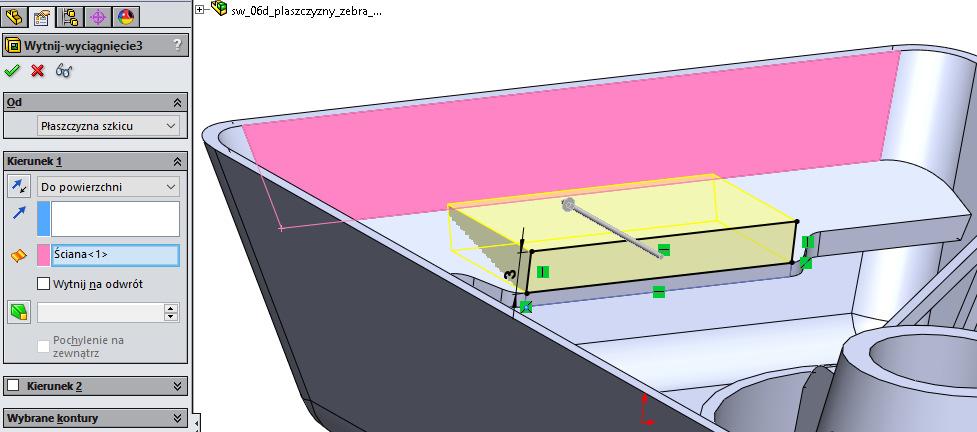

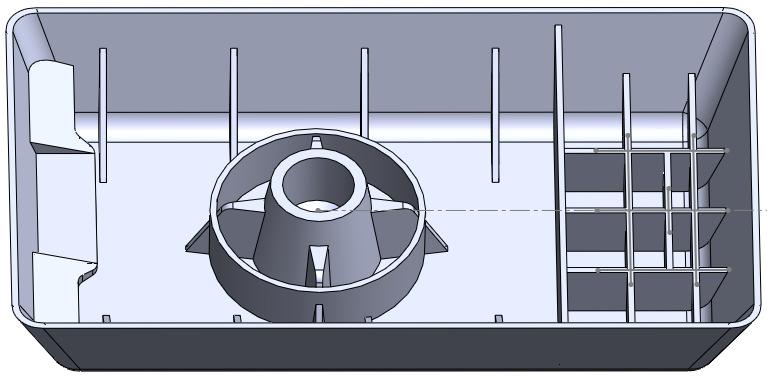

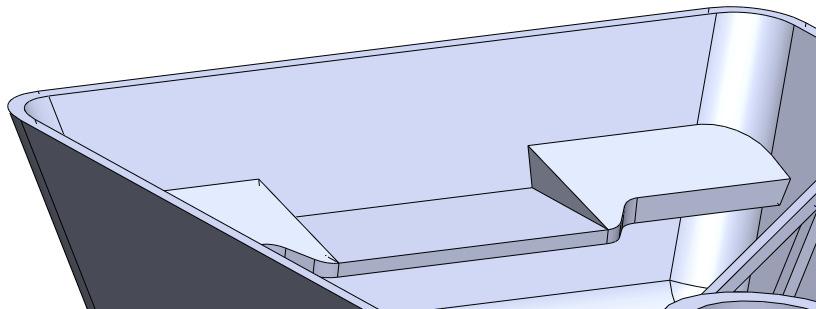

13 Szkicem z rys. 35 wykonamy Wycięcie. Jako Status końca wybierzemy Do powierzchni, jako Ściana/płaszczyzna wskażemy ścianę, do której ma nastąpić Wycięcie, rys. 36. Rysunek 36. Wybrane opcje Wycięcia - Do powierzchni Rysunek 37. Wycięcie Rysunek 38. Pudełko ze wszystkimi żebrami Copyright 2016, mgr inż. Janusz Bonarowski 13
