Rys Rys. 3.2 Szkicując profil przedstawiony naa rys. 3.2 należy zwrócić uwagę na lokalizację początku układu współrzędnych,
|
|
- Beata Woźniak
- 5 lat temu
- Przeglądów:
Transkrypt
1 Ćwiczenie 3 16
2 Cel ćwiczenia stanowi wykonanie modelu części maszynowej typu podpora przedstawionego na rys. 3.1 Rysowanie profilu: Rys. 3.1 Otworzyć nowy szkic na planiee płaszczyzny przedniej, Narysować oraz zwymiarować profil zgodnie z rys. 3.2, 15 Rys. 3.2 Szkicując profil przedstawiony naa rys. 3.2 należy zwrócić uwagę na lokalizację początku układu współrzędnych, Kliknąć ikonę Wyciągnięcie dodania/bazy z paska narzędziowego Operacje lub z menu głównego wybrać opcję Wstaw / Baza/ Wyciągnięcie... i wyciągnąć szkicowany profil na odległość 58 mm, Z paska narzędziowego Standardowe widoki wybrać opcje Widok izometryczny, Najechać kursorem myszy nad przednią powierzchnię modelu (kontur zostanie podświetlony) i zaznaczyć ją klikając lewym klawiszem myszy - cała c powierzchnia zostanie podświetlona rys. 3.3, 17
3 Tworzenie nowego planu: Rys. 3.3 Z paska narzędziowego Geometria odniesienia wybrać ikonę Płaszczyzna lub korzystając z menu głównego wybrać Wstaw / Geometria odniesienia / Płaszczyzna, W oknie dialogowym wybrać opcję Odległość i wpisać wartość 0 mm, W oknie Drzewo operacji wybrać nowo utworzony plan, w pasku narzędziowym Standardowe widoki kliknąć w ikonę Normalna Do, Na planie nowo utworzonego planu utworzyć i zwymiarować szkic zgodnie z rys. 3.4, Zaokrąglanie profilu: Rys. 3.4 Na planie nowo utworzonego planu utworzyć i zwymiarować szkic zgodnie z rys. 3.4, 18
4 Poprzez środek profilu narysować oś środkową korzystając z narzędzia Linia środkowaa z paska narzędziowego Narzędzia szkicu lub posługując się menu głównym Narzędzia / Elementt szkicu / Linia środkowa, Z paska narzędziowego Narzędziaa szkicu wybrać ikonę Okrąg i narysować okrągg którego środek będzie zakotwiczony w dowolnym punkcie na nowo utworzonej Linii środkowej, Zwymiarować okrąg: średnica okręgu 52 mm, W pasku narzędziowym Relacje szkicu s kliknąć ikonę Dodaj relacje - głównym wybrać Narzędzia / Relacje / Dodaj..., W oknie, które się pojawi zaznaczyćć opcję Styczne i kliknąć przycisk OK, lub posługując się menu Korzystając z narzędzia Linia - z paska narzędziowego Narzędzia szkicu lub posługując się menu głównym Narzędzia / Element szkicu / Linia, połączyć obrzeża okręgu z podstawą, Skorzystać z polecenia Przytnij szkic - ikona w pasku narzędziowym Narzędzia szkicu wybierając opcję Przytnij do najbliższego i poobcinać dolną połówkę półokręgu, Z paska narzędziowego Operacje wybrać w ikonę Wyciągnięcie wycięcia - poprzednim podpunkcie szkic (rys. 3.5). 3, zaznaczając utworzony w Rys. 3.5 Korzystając z narzędzia Obróć widok początkiem układu współrzędnych, Zaznaczyć ścianę modelu zgodnie z rys. 3.6, obrócić model w oknie aby była widoczna strona modelu z Następnie z paska narzędziowego Geometria G odniesienia wybrać ikonę Płaszczyzna lub korzystając z menu głównego wybrać Wstaw w / Geometria odniesienia / Płaszczyzna, w polu opcji Odległość odsunięcia wpisać wartość 23 mm, zaznaczyć opcje Odwróć kierunek, 19
5 Rys. 3.6 Wyciąganie panwi: Otworzyć nowy szkic -, na planie modelu przedstawionego na rys. 3.6, W szkicu przy pomocy paska narzędziowego Narzędzia szkicu wybrać ikonę Okrąg i narysować okrąg którego środek będzie zakotwiczony w środku powstałego przez zaokrąglenie ucha z rys. 3.7, następnie zwymiarować okrąg ustawiając wartość średnicy na 52 mm, Przygotowany szkic wyciągnąć poprzez opcje Wyciągnięcie dodania/bazy 3.7), na odległość 3 mm (rys. Rys
6 Z paska narzędziowego Operacje wybierając opcje Lustro, a następnie w polu opcji wybrać Operacje do odbicia lustrzanego i zaznaczyć wyciągnięty profil realizowany w poprzednim akapicie, klikając bezpośrednio na modelu lub korzystając z Drzewa operacji, w polu opcji Ściana/płaszczyzna lustra wybrać płaszczyznę widoczną w środku modelu, utworzoną w jednym z wcześniejszych podpunktów przy pomocy narzędzia Geometria odniesienia, Zaokrąglenie profilu: Z paska narzędziowego Operacje wybrać narzędzie Zaokrąglenie, w opcji Promień wpisać wartość 3, a następnie zaokrąglić wszystkie krawędzie wyróżnione na rys. 3.8 (łącznie 6 sztuk), Rys. 3.8 W pasku narzędziowym Standardowe widoki kliknąć w ikonę Widok z góry, Wycinanie otworów pod śruby: Utworzyć nowy szkic -, na górnej powierzchni podstawy zgodnie z wymiarami przedstawionymi na rys. 3.9, symetrycznie w dwóch narożnikach, Z paska narzędziowego Operacje wybrać ikonę Wyciągnięcie wycięcia -, zaznaczając dwa naszkicowane okręgi, w polu wyboru opcji Kierunek 1, wybrać typ operacji Do następnej, 21

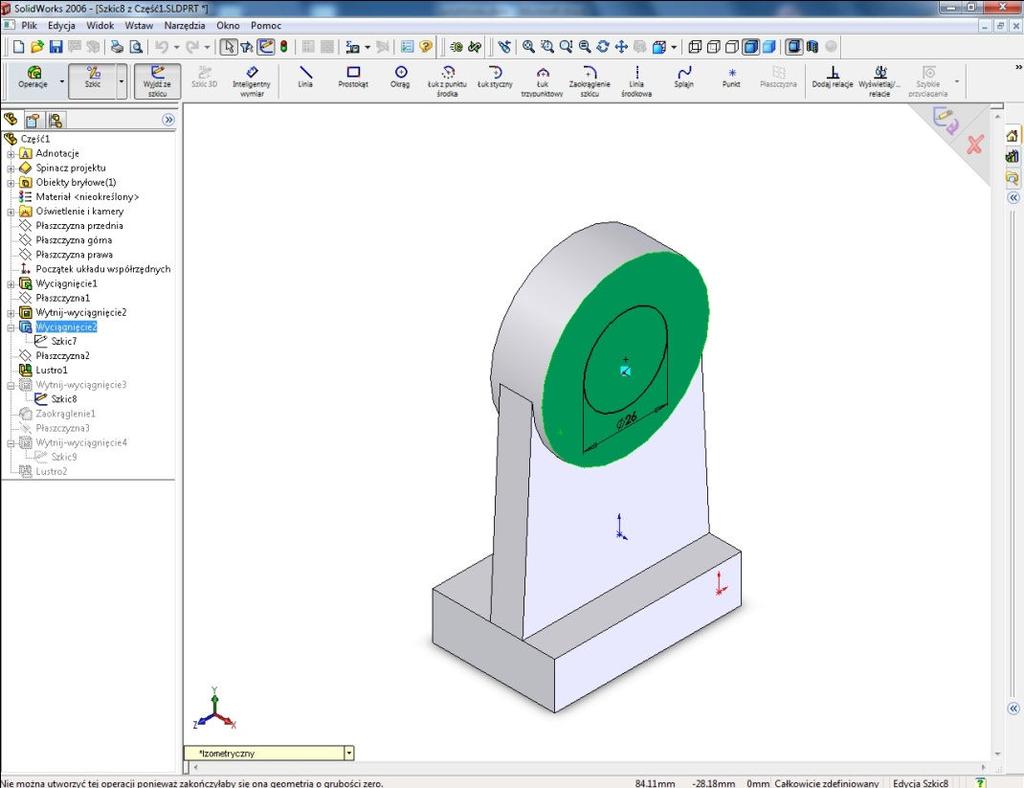

7 Rys. 3.9 Otwór w panwi: W pasku narzędziowym Standardowe widoki kliknąć w ikonę Widok izometryczny, Na planie powierzchni zaznaczonej na rys wykonać szkic okręgu współśrodkowego do zewnętrznego zarysu o średnicy 26 mm, a następnie z paska narzędziowego Operacje wybrać ikonę Wyciągnięcie wycięcia -, i naszkicowany okrąg uczynić przelotowym. Rys Zapisać projekt pod nazwą: Imie_Nazwisko_ w wybranej lokalizacji. 22
