ZAD. 1. Wymiarowanie rysunku półwidok-półprzekrój, tworzonego na poprzednich zajęciach.
|
|
- Mikołaj Małek
- 6 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA DO ĆWICZEŃ 12 Z KURSU IPP AutoCAD ZAD. 1. Wymiarowanie rysunku półwidok-półprzekrój, tworzonego na poprzednich zajęciach. Do zwymiarowania rysunku półprzekroju konieczne jest stworzenie nowego stylu wymiarowania, w którym część linii wymiarowych i pomocniczych zostanie pominięta. Tworzenie nowego stylu do wymiarowania elementów półprzekroju: Należy uruchomić MENEDŻER STYLÓW WYMIAROWANIA (ikona Styl wymiarowania ), lub Menu górne: Format W menedżerze powinien widnieć utworzony poprzednio styl wymiarowania, przeznaczony do wymiarowania rysunków technicznych (o nazwie wymiarowanie techniczne, styl techniczny lub podobnej), Na bazie istniejącego stylu należy stworzyć nowy styl o przykładowej nazwie technicznypółprzekrój. W tym celu należy wskazać w menedżerze styl techniczny, kliknąć w przycisk Nowy i wprowadzić nową nazwę tworzonego stylu. W zakładce LINIE należy zaznaczyć pomijanie linii wymiarowej drugiej oraz linii pomocniczej drugiej.

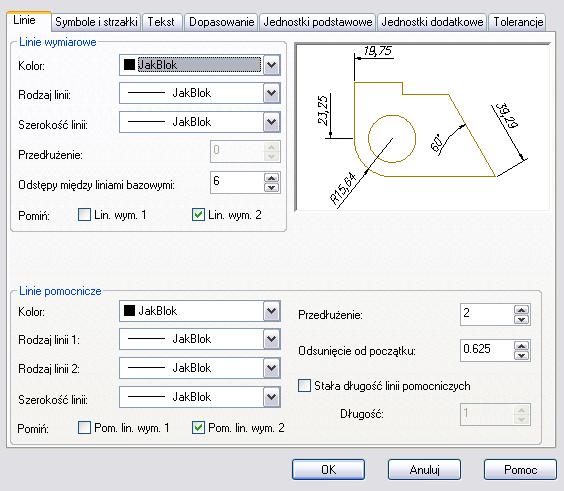

2 Dzięki zaznaczeniu opcji pomijania część linii nie będzie nanoszona na rysunek. W omawianym przypadku, w pierwszym ze wskazanych punktów stawiania wymiaru linie będą widoczne, natomiast w drugim ze wskazanych punktów linie wymiarowe nie zostaną naniesione. Wymiarowanie elementów półprzekroju Wymiary nakładać należy na obszar PAPIERU! W celu zwymiarowania elementów półprzekroju, które są niewidoczne w widoku można przed wymiarowaniem przejść (np. poprzez rzutnię) do MODELU i utworzyć w nim kopie elementów (np. poprzez polecenie LUSTRO), pomiędzy którymi ma zostać pokazany wymiar. W kolejnym kroku należy wrócić do PAPIERU i nałożyć wymiary.
3 Wymiary elementów widocznych w półprzekroju Elementy widoczne w półprzekroju, skopiowane (lustrem) w celu nałożenia wymiarów Przypomnienie: do nałożenia symbolu konieczne jest zaznaczenie pożądanych wymiarów i uruchomienie tabeli ich właściwości (zaznaczenie obiektów przez lewy przycisk myszy, wybranie prawego przycisku i wybór polecenia Właściwości); w panelu Właściwości odszukać należy polecenia związane z Jednostkami Podstawowymi i jako przedrostek wymiaru należy wpisać polecenie %%c. Przypomnienie: do uzyskania jednolitych rodzajów skali linii w modelu i układzie konieczne jest zmienienie wartości współczynnika PSLTSCALE na wartość 0 (zero) oraz odświeżenie modelu (funkcja regeneracji we wszystkich układach: REGENW). ZAD. 2. Wymiarowanie rysunku budowlanego Do wykonania ćwiczenia należy ze strony zakładka Kontakty nazwisko Badura, ściągnąć 3 pliki opisane jako pliki do ćwiczeń 12. W prezentacji zostały umieszczone materiały związane z zasadami nakładania wymiarów w rysunku budowlanym. Do celów ćwiczeniowych wykorzystany zostanie styl pokazany na ostatnim slajdzie. Przystosowanie rysunku do wymiarowania (poprzez zakładkę Układu) W rysunku parter_do_zwymiarowania.dwg w zakładce Model zamieszczono rysunek rzutu parteru budynku. Rzut został narysowany w skali 1:1. W zakładce Arkusz A3 przystosowano układ papieru do formatu A3 (dobrano ustawienia w Menedżerze ustawień strony według zaleceń z poprzednich zajęć).

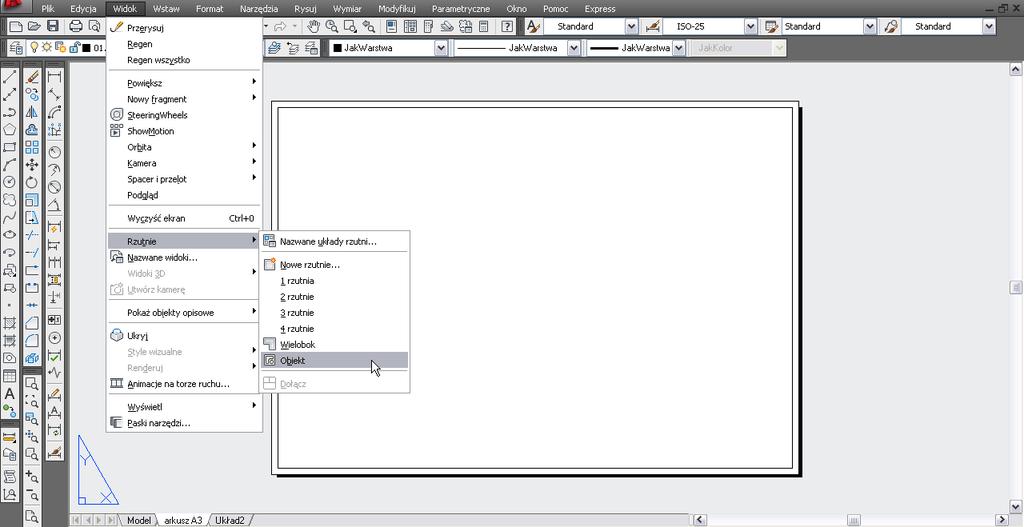

4 Na obszar papieru konieczne jest naniesienie nowej rzutni w formie prostokąta, służącego jednocześnie za obramowanie rysunku. Posłużyć można się w tym celu poleceniem z Menu górnego: Widok Rzutnie 1 Rzutnia. Inny sposób polega na narysowaniu prostokąta o odpowiednich wymiarach i zamienieniu go na rzutnię poprzez polecenia: Widok Rzutnie Obiekt (wskazanie prostokąta). Po stworzeniu rzutni należy zmienić skalę patrzenia na model na skalę 1:50. Na dolnym pasku znajduje się polecenie Skala rzutni. Kolejnym krokiem jest zablokowanie rzutni. Można tego dokonać na dwa sposoby: 1. Wskazać (kliknąć lewym przyciskiem) rzutnię, następnie wybrać prawy przycisk i z rozwijanego menu wybrać: Wyświetl zablokowane TAK 2. Kliknąć w ikonkę Zablokuj/Odblokuj rzutnię (dolny pasek, ikona obok ikony Skala rzutni)

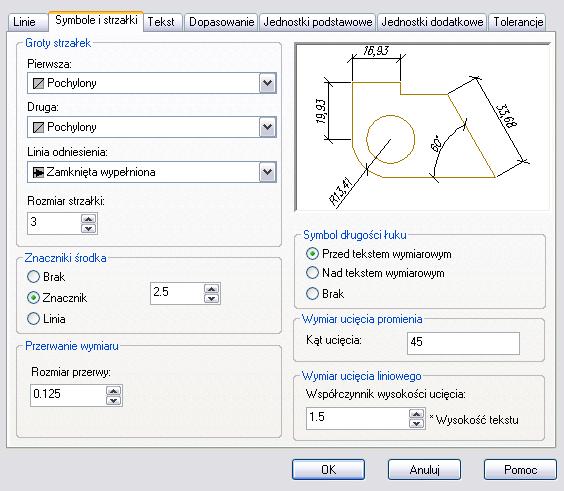

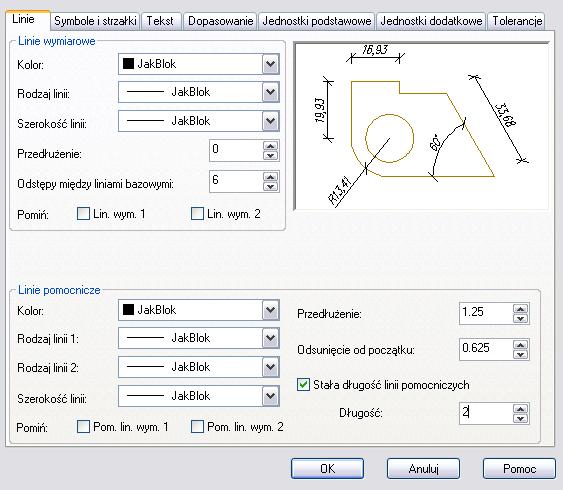

5 Stworzenie stylu wymiarowania, przeznaczonego do wymiarowania elementów budowlanych Należy uruchomić MENEDŻER STYLÓW WYMIAROWANIA W menedżerze powinien widnieć utworzony poprzednio styl wymiarowania, przeznaczony do wymiarowania rysunków technicznych ( styl techniczny ), Na bazie istniejącego stylu należy stworzyć nowy styl o przykładowej nazwie styl budowlany. W tym celu należy wskazać w menedżerze styl techniczny, kliknąć w przycisk Nowy i wprowadzić nową nazwę tworzonego stylu. W zakładce SYMBOLE I STRZAŁKI należy wybrać jako pierwszą i drugą strzałkę symbol pochylony. W zakładce LINIE w zestawie poleceń linii pomocniczych wybrać Stała długość linii pomocniczych i przyjąć ją na poziomie 2-3 mm.

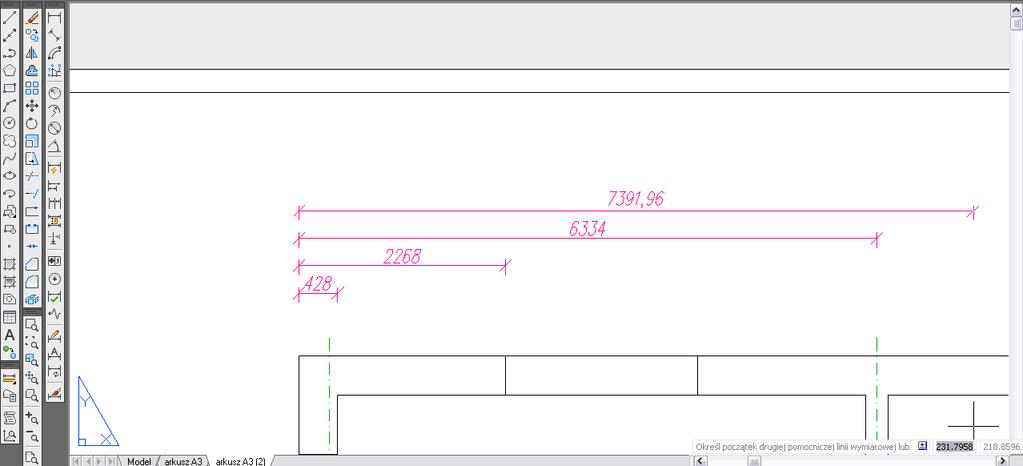

6 Wymiarowanie rysunku Rysunek należy zwymiarować według wzoru pokazanego w pliku rysunek_budowlany_- _parter_zwymiar.pdf Nakładanie wymiarów powinno odbywać się w obszarze PAPIERU! W celu przyspieszenia pracy należy przypomnieć sobie funkcjonowanie poleceń Kontynuuj (nakładanie wymiarów w jednym wierszu) oraz Od Bazy (tworzenie równoległych wymiarów, ze stałym odstępem między wierszami). Przypomnienie: po wyborze polecenia Kontynuuj lub Od bazy istnieje możliwość wyboru wymiaru, od którego nastąpi kontynuacja/odłożenie od bazy. W tym celu po wybraniu polecenia trzeba w opcjach dodatkowych wskazać polecenie Wybierz. Kontynuacja wymiarowania w jednym wierszu (Kontynuuj)
7 Tworzenie równoległych wymiarów (Od Bazy)
