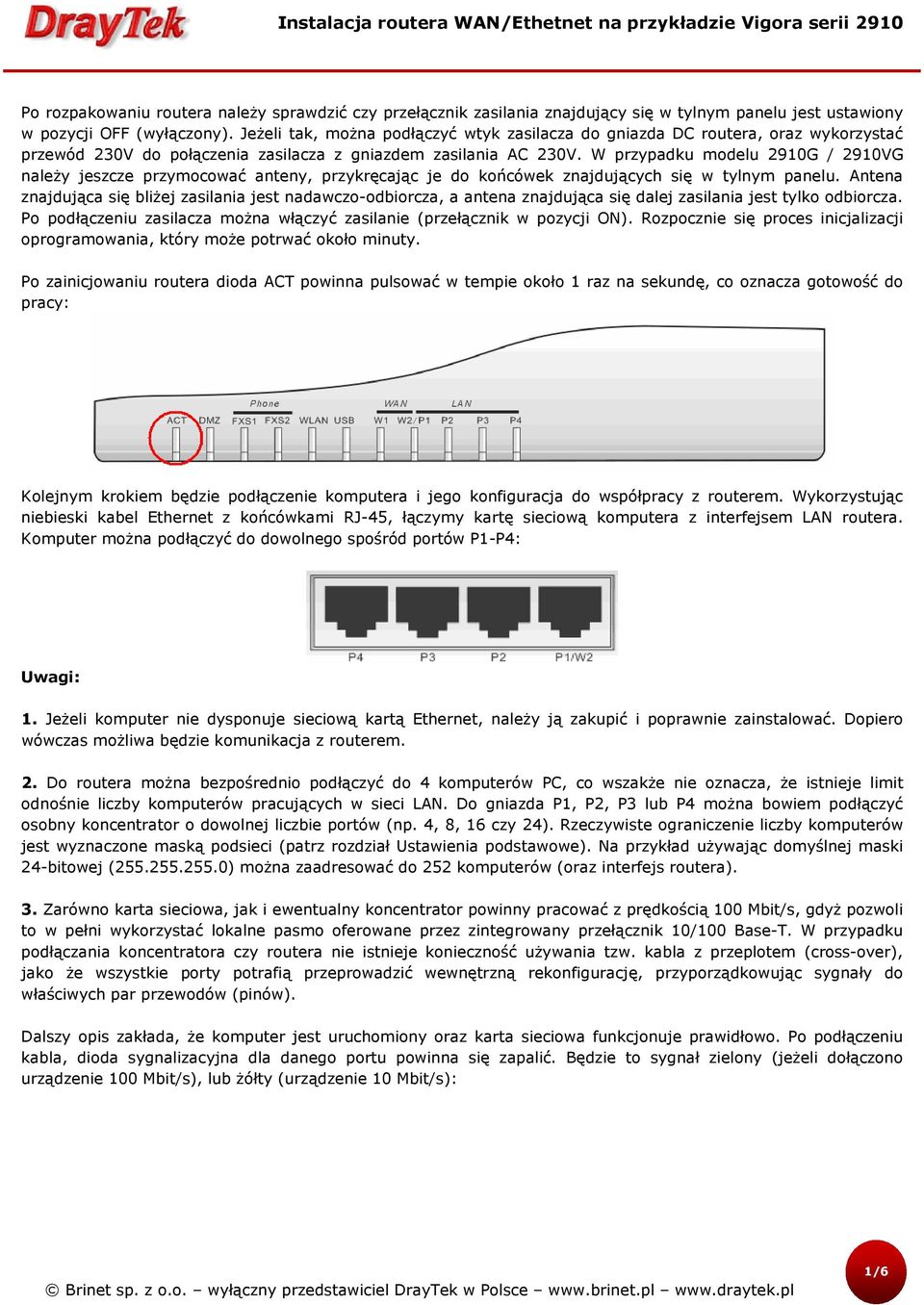

1 Po rozpakowaniu routera należy sprawdzić czy przełącznik zasilania znajdujący się w tylnym panelu jest ustawiony w pozycji OFF (wyłączony). Jeżeli tak, można podłączyć wtyk zasilacza do gniazda DC routera, oraz wykorzystać przewód 230V do połączenia zasilacza z gniazdem zasilania AC 230V. W przypadku modelu 2910G / 2910VG należy jeszcze przymocować anteny, przykręcając je do końcówek znajdujących się w tylnym panelu. Antena znajdująca się bliżej zasilania jest nadawczo-odbiorcza, a antena znajdująca się dalej zasilania jest tylko odbiorcza. Po podłączeniu zasilacza można włączyć zasilanie (przełącznik w pozycji ON). Rozpocznie się proces inicjalizacji oprogramowania, który może potrwać około minuty. Po zainicjowaniu routera dioda ACT powinna pulsować w tempie około 1 raz na sekundę, co oznacza gotowość do pracy: Kolejnym krokiem będzie podłączenie komputera i jego konfiguracja do współpracy z routerem. Wykorzystując niebieski kabel Ethernet z końcówkami RJ-45, łączymy kartę sieciową komputera z interfejsem LAN routera. Komputer można podłączyć do dowolnego spośród portów P1-P4: Uwagi: 1. Jeżeli komputer nie dysponuje sieciową kartą Ethernet, należy ją zakupić i poprawnie zainstalować. Dopiero wówczas możliwa będzie komunikacja z routerem. 2. Do routera można bezpośrednio podłączyć do 4 komputerów PC, co wszakże nie oznacza, że istnieje limit odnośnie liczby komputerów pracujących w sieci LAN. Do gniazda P1, P2, P3 lub P4 można bowiem podłączyć osobny koncentrator o dowolnej liczbie portów (np. 4, 8, 16 czy 24). Rzeczywiste ograniczenie liczby komputerów jest wyznaczone maską podsieci (patrz rozdział Ustawienia podstawowe). Na przykład używając domyślnej maski 24-bitowej ( ) można zaadresować do 252 komputerów (oraz interfejs routera). 3. Zarówno karta sieciowa, jak i ewentualny koncentrator powinny pracować z prędkością 100 Mbit/s, gdyż pozwoli to w pełni wykorzystać lokalne pasmo oferowane przez zintegrowany przełącznik 10/100 Base-T. W przypadku podłączania koncentratora czy routera nie istnieje konieczność używania tzw. kabla z przeplotem (cross-over), jako że wszystkie porty potrafią przeprowadzić wewnętrzną rekonfigurację, przyporządkowując sygnały do właściwych par przewodów (pinów). Dalszy opis zakłada, że komputer jest uruchomiony oraz karta sieciowa funkcjonuje prawidłowo. Po podłączeniu kabla, dioda sygnalizacyjna dla danego portu powinna się zapalić. Będzie to sygnał zielony (jeżeli dołączono urządzenie 100 Mbit/s), lub żółty (urządzenie 10 Mbit/s): 1/6

W przypadku modelu 2910G / 2910VG należy jeszcze przymocować anteny, przykręcając je do końcówek znajdujących się w tylnym panelu.

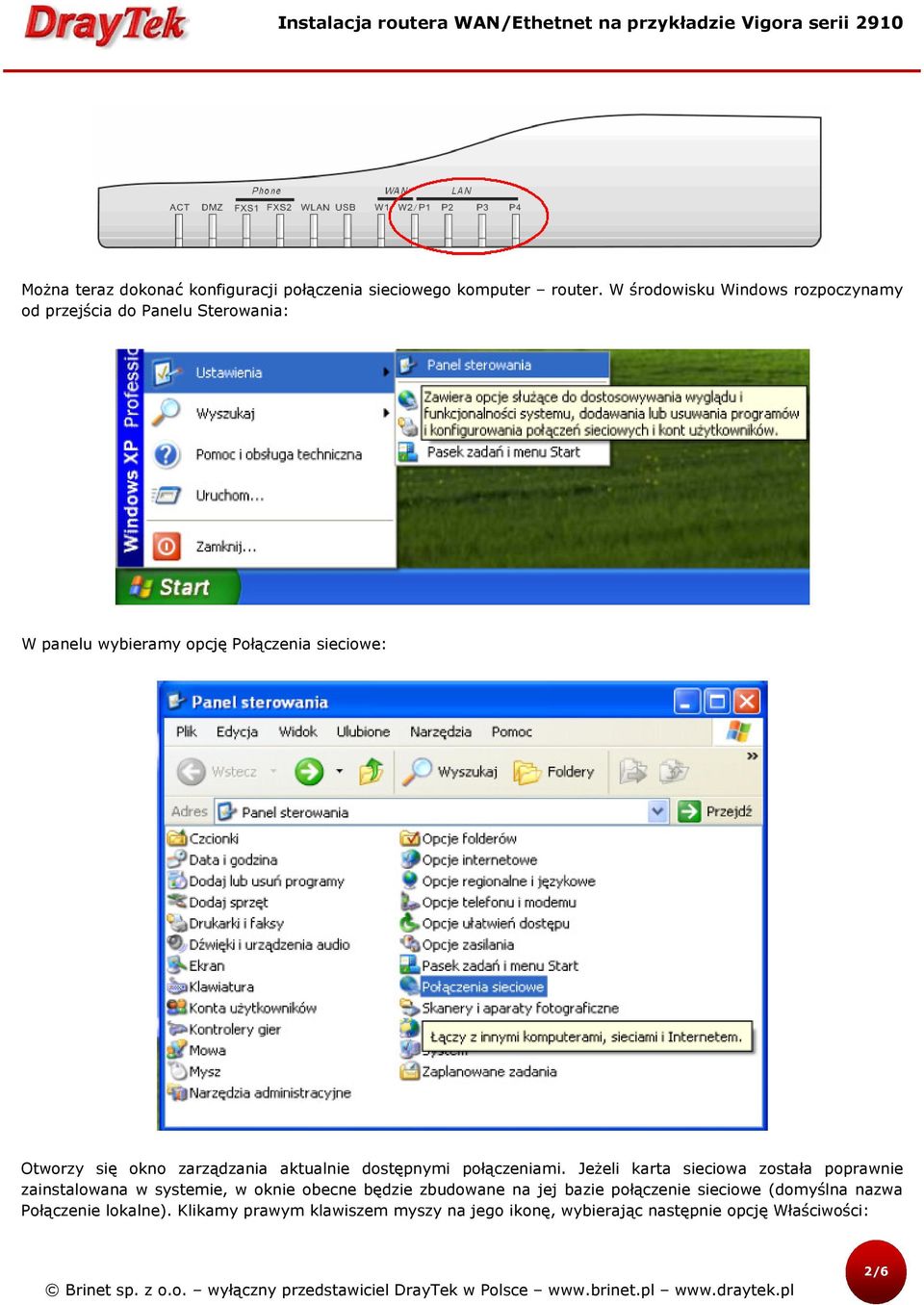

2 Można teraz dokonać konfiguracji połączenia sieciowego komputer router. W środowisku Windows rozpoczynamy od przejścia do Panelu Sterowania: W panelu wybieramy opcję Połączenia sieciowe: Otworzy się okno zarządzania aktualnie dostępnymi połączeniami. Jeżeli karta sieciowa została poprawnie zainstalowana w systemie, w oknie obecne będzie zbudowane na jej bazie połączenie sieciowe (domyślna nazwa Połączenie lokalne). Klikamy prawym klawiszem myszy na jego ikonę, wybierając następnie opcję Właściwości: 2/6

okno zarządzania aktualnie dostępnymi połączeniami.

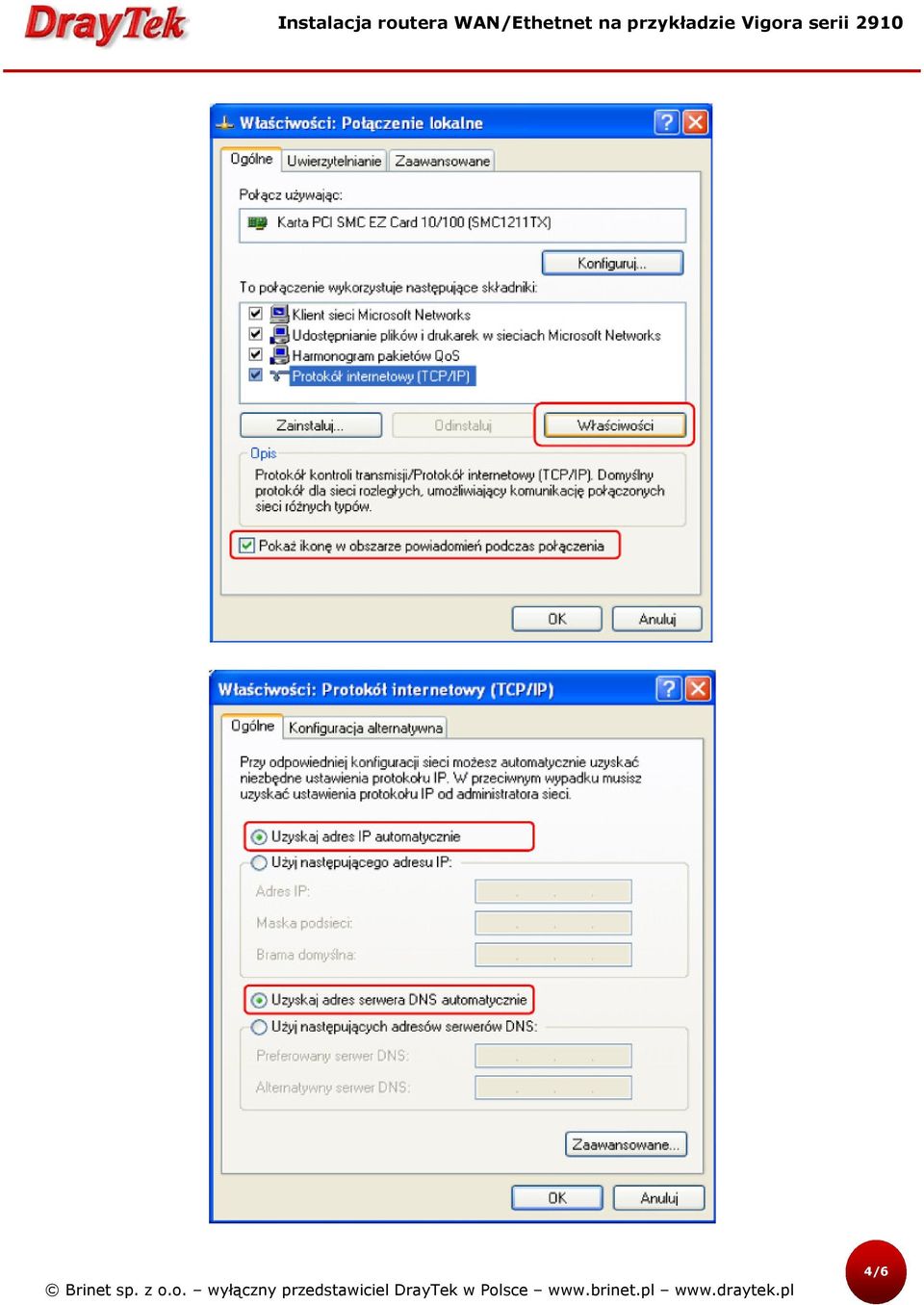

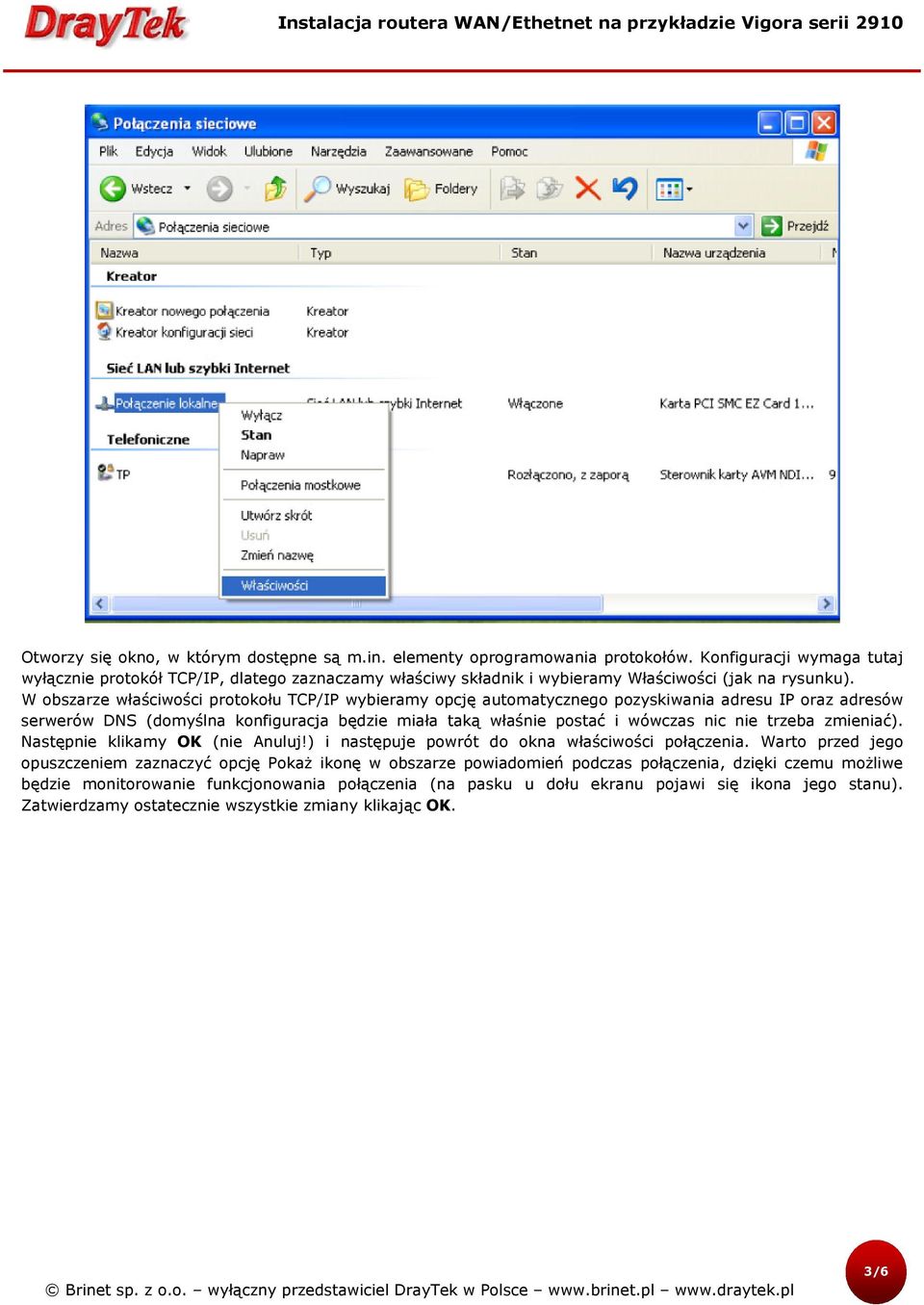

3 Otworzy się okno, w którym dostępne są m.in. elementy oprogramowania protokołów. Konfiguracji wymaga tutaj wyłącznie protokół TCP/IP, dlatego zaznaczamy właściwy składnik i wybieramy Właściwości (jak na rysunku). W obszarze właściwości protokołu TCP/IP wybieramy opcję automatycznego pozyskiwania adresu IP oraz adresów serwerów DNS (domyślna konfiguracja będzie miała taką właśnie postać i wówczas nic nie trzeba zmieniać). Następnie klikamy OK (nie Anuluj!) i następuje powrót do okna właściwości połączenia. Warto przed jego opuszczeniem zaznaczyć opcję Pokaż ikonę w obszarze powiadomień podczas połączenia, dzięki czemu możliwe będzie monitorowanie funkcjonowania połączenia (na pasku u dołu ekranu pojawi się ikona jego stanu). Zatwierdzamy ostatecznie wszystkie zmiany klikając OK. 3/6

W obszarze właściwości protokołu TCP/IP wybieramy opcję automatycznego pozyskiwania adresu IP oraz adresów serwerów DNS (domyślna konfiguracja będzie miała taką właśnie postać i wówczas nic nie

4 4/6

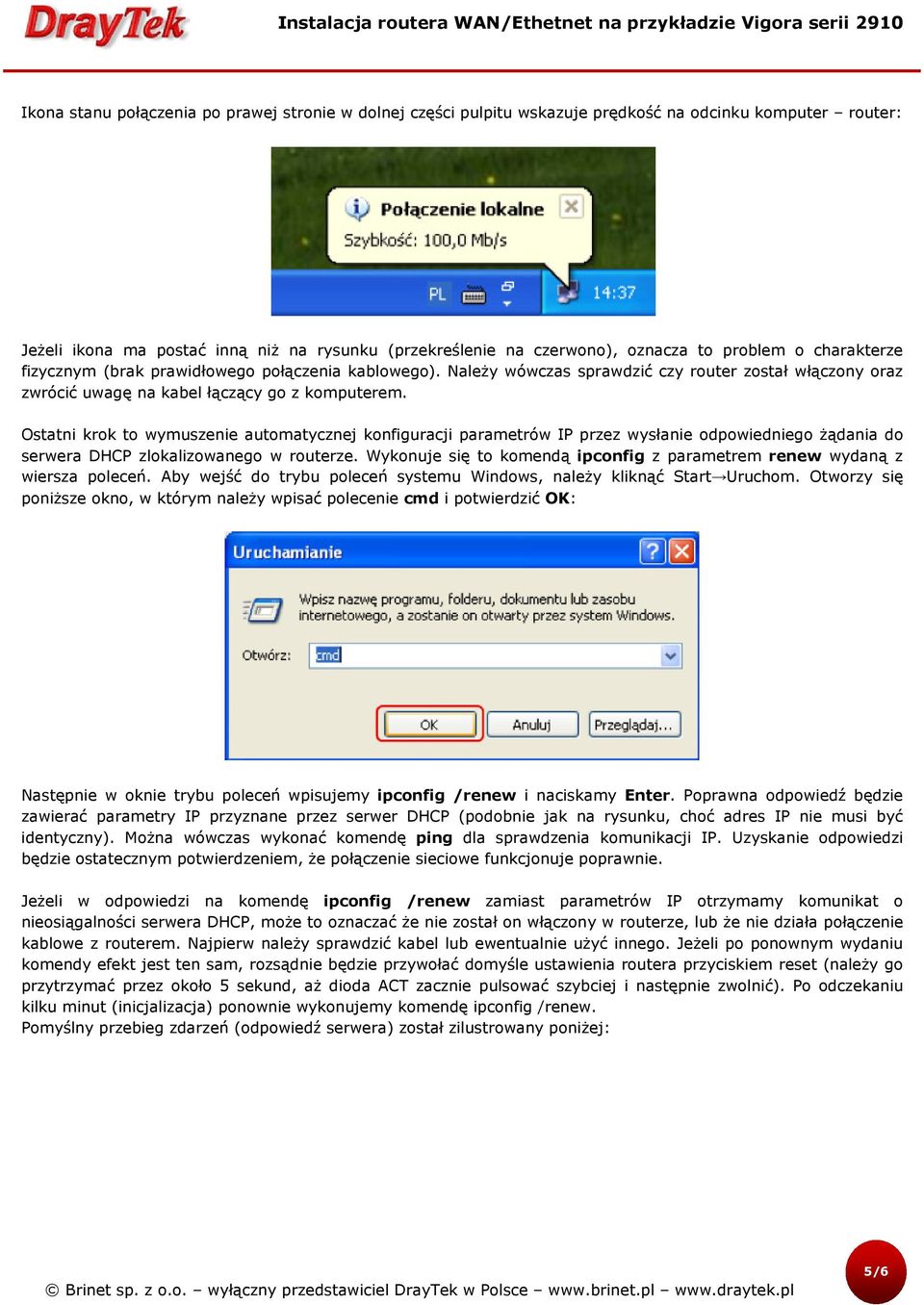

5 Ikona stanu połączenia po prawej stronie w dolnej części pulpitu wskazuje prędkość na odcinku komputer router: Jeżeli ikona ma postać inną niż na rysunku (przekreślenie na czerwono), oznacza to problem o charakterze fizycznym (brak prawidłowego połączenia kablowego). Należy wówczas sprawdzić czy router został włączony oraz zwrócić uwagę na kabel łączący go z komputerem. Ostatni krok to wymuszenie automatycznej konfiguracji parametrów IP przez wysłanie odpowiedniego żądania do serwera DHCP zlokalizowanego w routerze. Wykonuje się to komendą ipconfig z parametrem renew wydaną z wiersza poleceń. Aby wejść do trybu poleceń systemu Windows, należy kliknąć Start Uruchom. Otworzy się poniższe okno, w którym należy wpisać polecenie cmd i potwierdzić OK: Następnie w oknie trybu poleceń wpisujemy ipconfig /renew i naciskamy Enter. Poprawna odpowiedź będzie zawierać parametry IP przyznane przez serwer DHCP (podobnie jak na rysunku, choć adres IP nie musi być identyczny). Można wówczas wykonać komendę ping dla sprawdzenia komunikacji IP. Uzyskanie odpowiedzi będzie ostatecznym potwierdzeniem, że połączenie sieciowe funkcjonuje poprawnie. Jeżeli w odpowiedzi na komendę ipconfig /renew zamiast parametrów IP otrzymamy komunikat o nieosiągalności serwera DHCP, może to oznaczać że nie został on włączony w routerze, lub że nie działa połączenie kablowe z routerem. Najpierw należy sprawdzić kabel lub ewentualnie użyć innego. Jeżeli po ponownym wydaniu komendy efekt jest ten sam, rozsądnie będzie przywołać domyśle ustawienia routera przyciskiem reset (należy go przytrzymać przez około 5 sekund, aż dioda ACT zacznie pulsować szybciej i następnie zwolnić). Po odczekaniu kilku minut (inicjalizacja) ponownie wykonujemy komendę ipconfig /renew. Pomyślny przebieg zdarzeń (odpowiedź serwera) został zilustrowany poniżej: 5/6

Ostatni krok to wymuszenie automatycznej konfiguracji parametrów IP przez wysłanie odpowiedniego żądania do serwera DHCP zlokalizowanego w routerze.

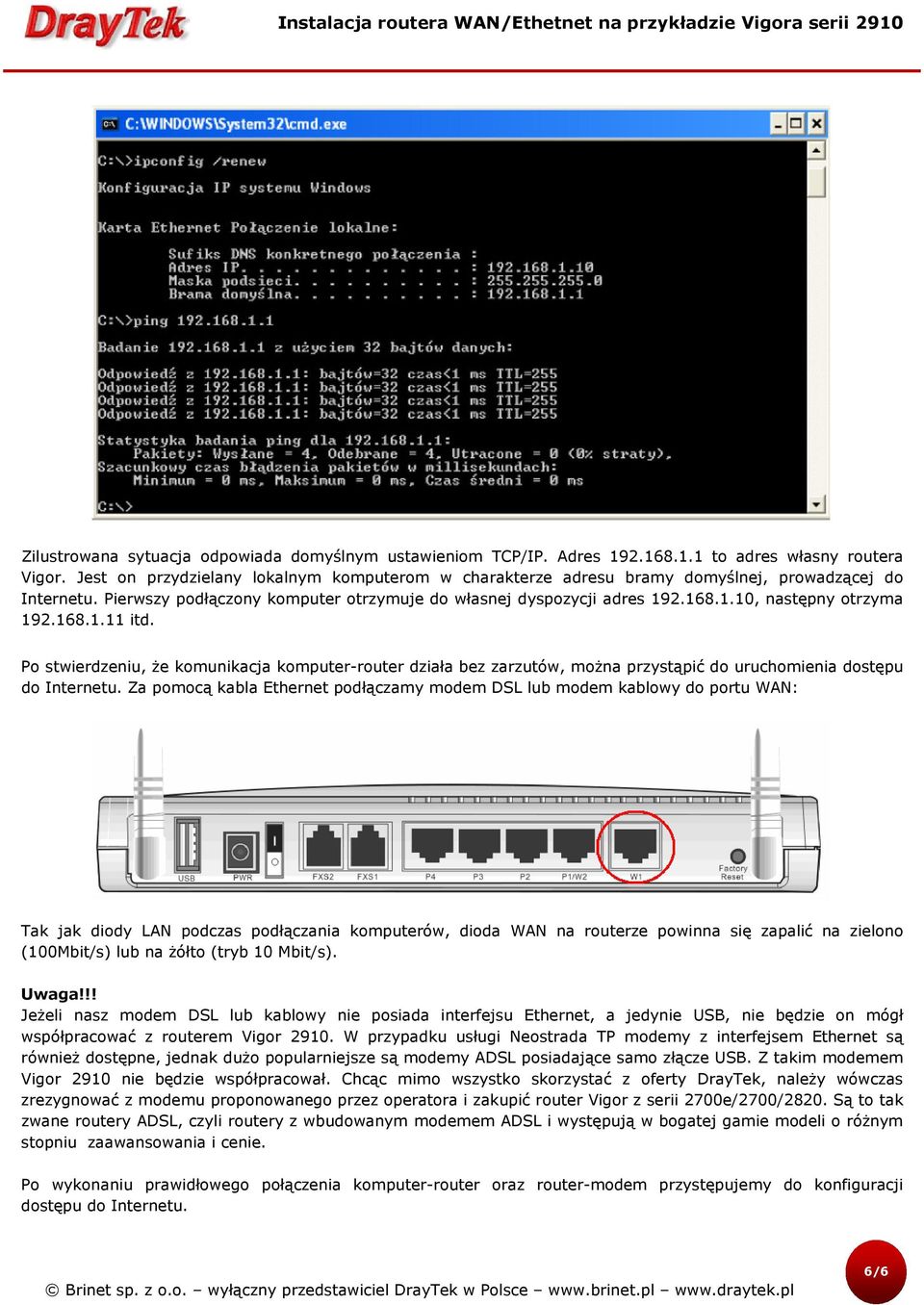

6 Zilustrowana sytuacja odpowiada domyślnym ustawieniom TCP/IP. Adres to adres własny routera Vigor. Jest on przydzielany lokalnym komputerom w charakterze adresu bramy domyślnej, prowadzącej do Internetu. Pierwszy podłączony komputer otrzymuje do własnej dyspozycji adres , następny otrzyma itd. Po stwierdzeniu, że komunikacja komputer-router działa bez zarzutów, można przystąpić do uruchomienia dostępu do Internetu. Za pomocą kabla Ethernet podłączamy modem DSL lub modem kablowy do portu WAN: Tak jak diody LAN podczas podłączania komputerów, dioda WAN na routerze powinna się zapalić na zielono (100Mbit/s) lub na żółto (tryb 10 Mbit/s). Uwaga!!! Jeżeli nasz modem DSL lub kablowy nie posiada interfejsu Ethernet, a jedynie USB, nie będzie on mógł współpracować z routerem Vigor W przypadku usługi Neostrada TP modemy z interfejsem Ethernet są również dostępne, jednak dużo popularniejsze są modemy ADSL posiadające samo złącze USB. Z takim modemem Vigor 2910 nie będzie współpracował. Chcąc mimo wszystko skorzystać z oferty DrayTek, należy wówczas zrezygnować z modemu proponowanego przez operatora i zakupić router Vigor z serii 2700e/2700/2820. Są to tak zwane routery ADSL, czyli routery z wbudowanym modemem ADSL i występują w bogatej gamie modeli o różnym stopniu zaawansowania i cenie. Po wykonaniu prawidłowego połączenia komputer-router oraz router-modem przystępujemy do konfiguracji dostępu do Internetu. 6/6

168.1.11 itd. Po stwierdzeniu, że komunikacja komputer-router działa bez zarzutów, można przystąpić do uruchomienia dostępu do Internetu.
