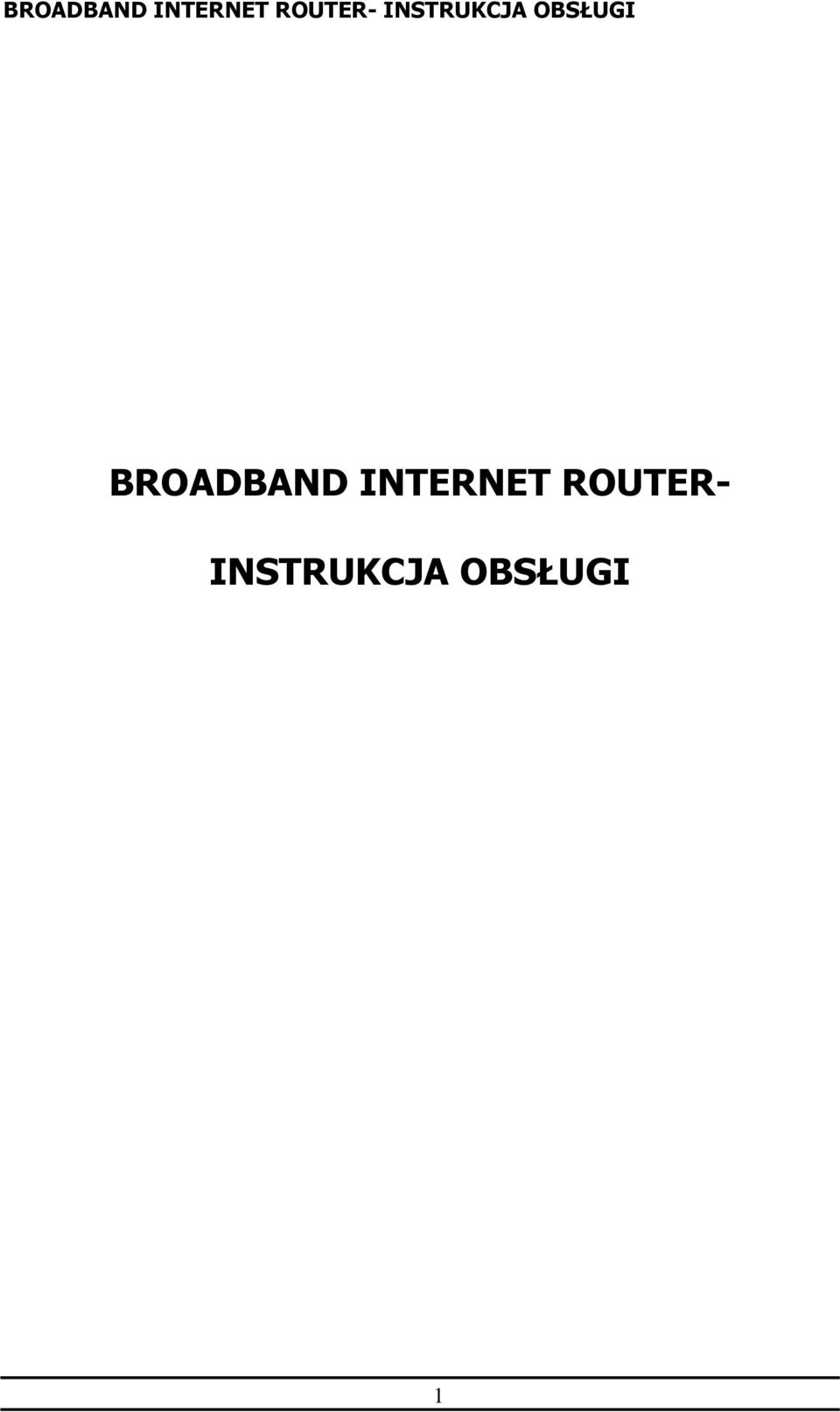

1 BROADBAND INTERNET ROUTER- INSTRUKCJA OBSŁUGI 1

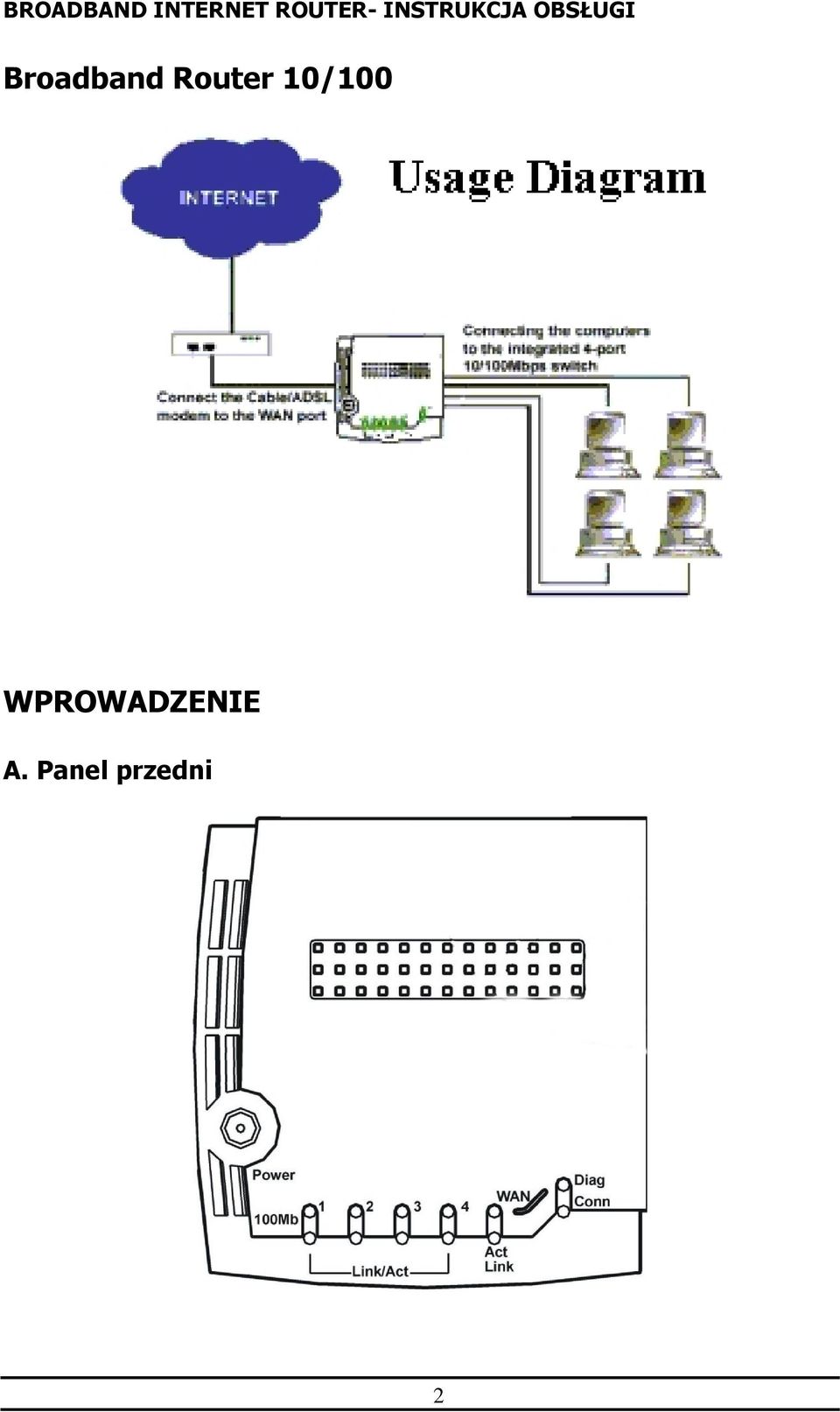

2 Broadband Router 10/100 WPROWADZENIE A. Panel przedni 2

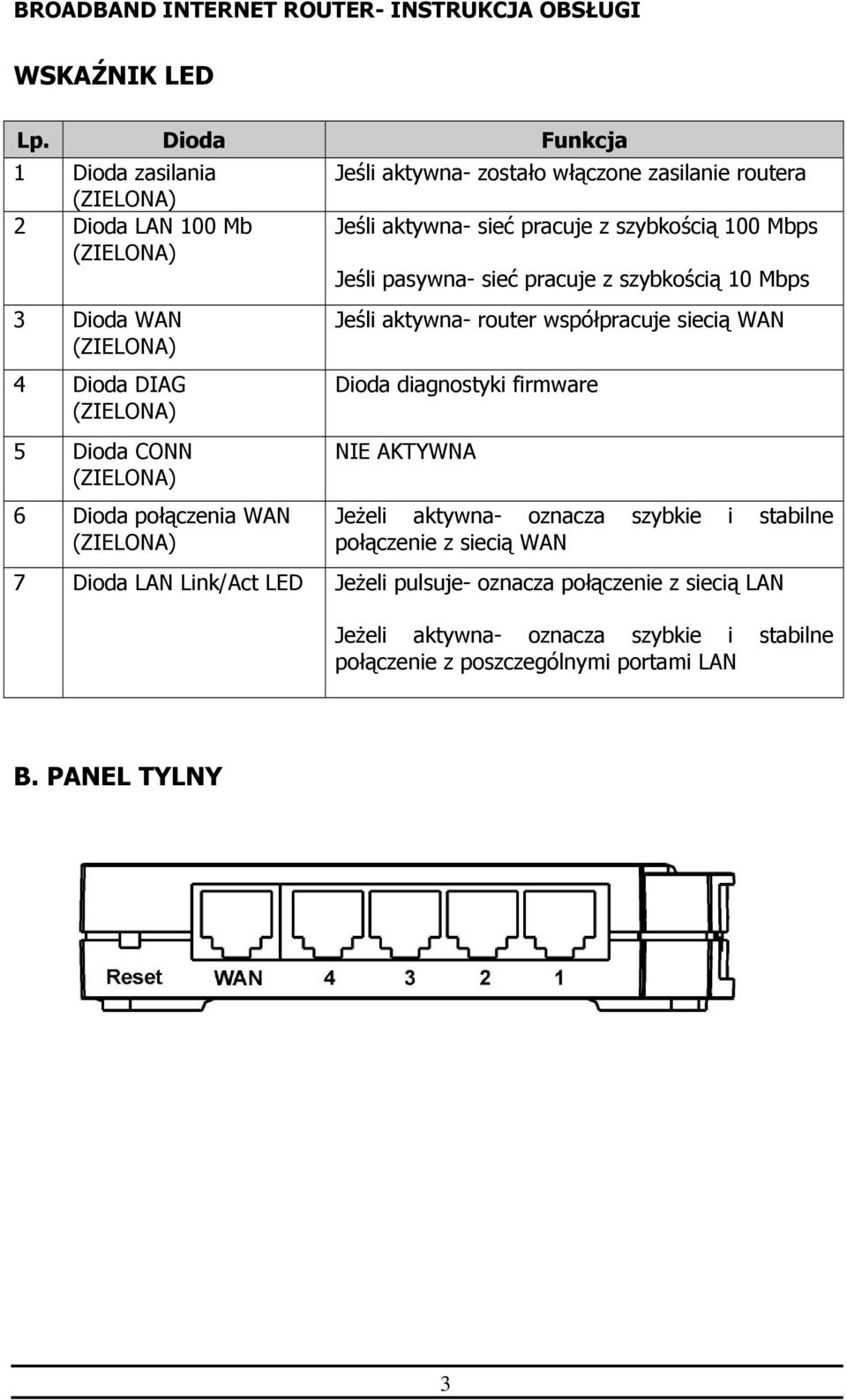

3 WSKAŹNIK LED Lp. Dioda Funkcja 1 Dioda zasilania Jeśli aktywna- zostało włączone zasilanie routera (ZIELONA) 2 Dioda LAN 100 Mb (ZIELONA) Jeśli aktywna- sieć pracuje z szybkością 100 Mbps Jeśli pasywna- sieć pracuje z szybkością 10 Mbps 3 Dioda WAN (ZIELONA) 4 Dioda DIAG (ZIELONA) 5 Dioda CONN (ZIELONA) 6 Dioda połączenia WAN (ZIELONA) Jeśli aktywna- router współpracuje siecią WAN Dioda diagnostyki firmware NIE AKTYWNA Jeżeli aktywna- oznacza szybkie i stabilne połączenie z siecią WAN 7 Dioda LAN Link/Act LED Jeżeli pulsuje- oznacza połączenie z siecią LAN Jeżeli aktywna- oznacza szybkie i stabilne połączenie z poszczególnymi portami LAN B. PANEL TYLNY 3

Mbps Jeśli pasywna- sieć pracuje z szybkością 10 Mbps 3 Dioda WAN (ZIELONA) 4 Dioda DIAG (ZIELONA) 5 Dioda CONN (ZIELONA) 6 Dioda połączenia WAN (ZIELONA) Jeśli

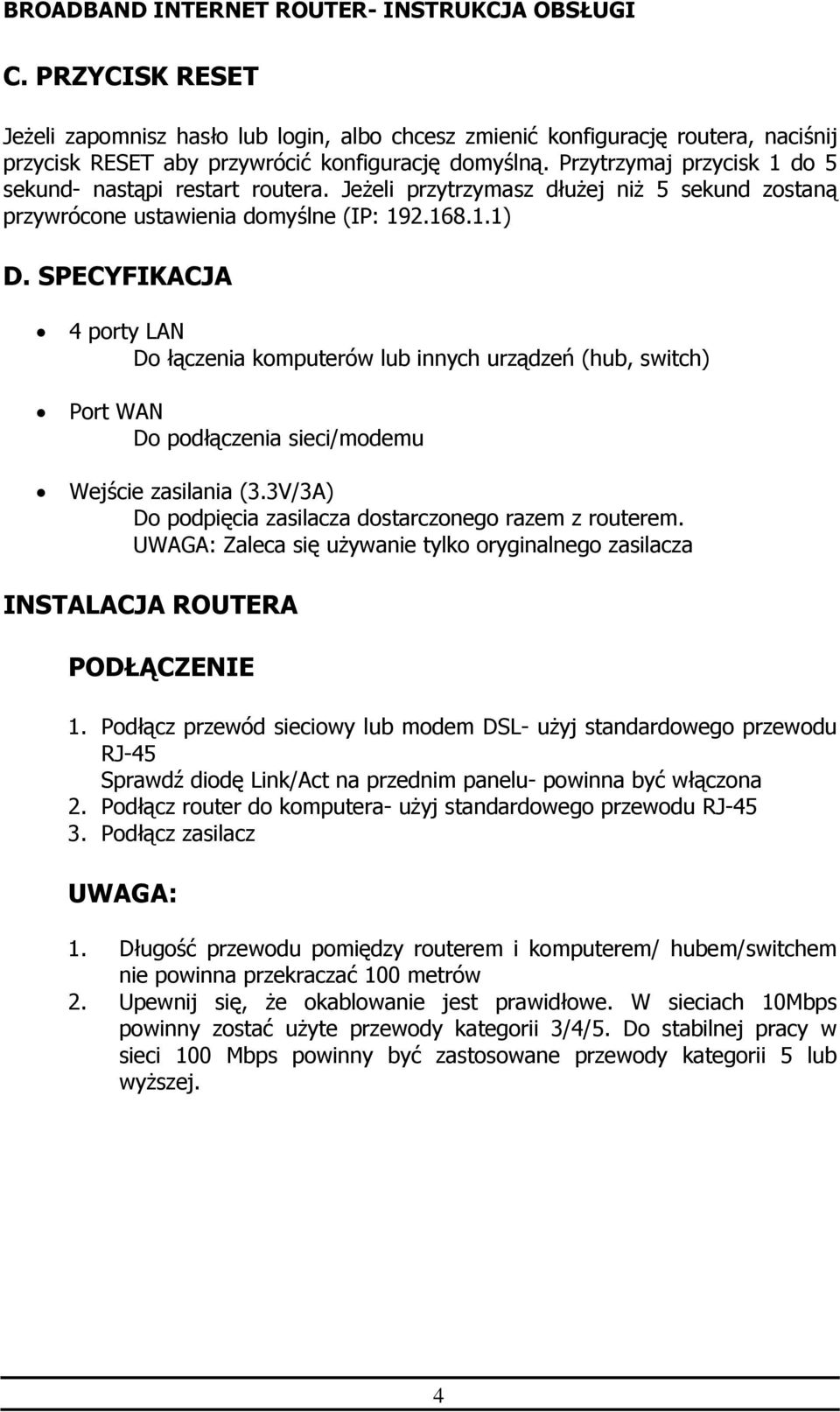

4 C. PRZYCISK RESET Jeżeli zapomnisz hasło lub login, albo chcesz zmienić konfigurację routera, naciśnij przycisk RESET aby przywrócić konfigurację domyślną. Przytrzymaj przycisk 1 do 5 sekund- nastąpi restart routera. Jeżeli przytrzymasz dłużej niż 5 sekund zostaną przywrócone ustawienia domyślne (IP: ) D. SPECYFIKACJA 4 porty LAN Do łączenia komputerów lub innych urządzeń (hub, switch) Port WAN Do podłączenia sieci/modemu Wejście zasilania (3.3V/3A) Do podpięcia zasilacza dostarczonego razem z routerem. UWAGA: Zaleca się używanie tylko oryginalnego zasilacza INSTALACJA ROUTERA PODŁĄCZENIE 1. Podłącz przewód sieciowy lub modem DSL- użyj standardowego przewodu RJ-45 Sprawdź diodę Link/Act na przednim panelu- powinna być włączona 2. Podłącz router do komputera- użyj standardowego przewodu RJ Podłącz zasilacz UWAGA: 1. Długość przewodu pomiędzy routerem i komputerem/ hubem/switchem nie powinna przekraczać 100 metrów 2. Upewnij się, że okablowanie jest prawidłowe. W sieciach 10Mbps powinny zostać użyte przewody kategorii 3/4/5. Do stabilnej pracy w sieci 100 Mbps powinny być zastosowane przewody kategorii 5 lub wyższej. 4

SPECYFIKACJA 4 porty LAN Do łączenia komputerów lub innych urządzeń (hub, switch) Port WAN Do podłączenia sieci/modemu Wejście zasilania (3.

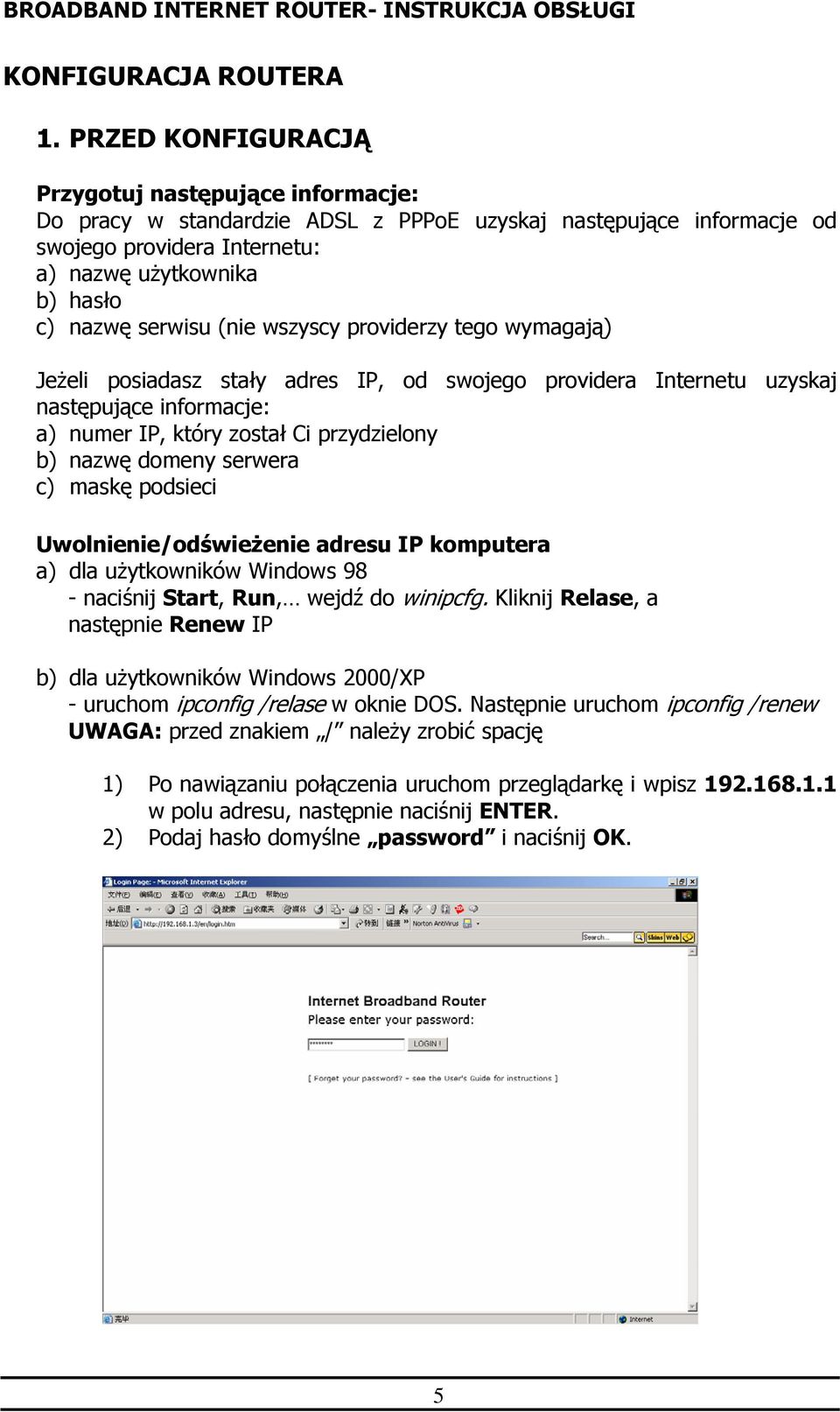

5 KONFIGURACJA ROUTERA 1. PRZED KONFIGURACJĄ Przygotuj następujące informacje: Do pracy w standardzie ADSL z PPPoE uzyskaj następujące informacje od swojego providera Internetu: a) nazwę użytkownika b) hasło c) nazwę serwisu (nie wszyscy providerzy tego wymagają) Jeżeli posiadasz stały adres IP, od swojego providera Internetu uzyskaj następujące informacje: a) numer IP, który został Ci przydzielony b) nazwę domeny serwera c) maskę podsieci Uwolnienie/odświeżenie adresu IP komputera a) dla użytkowników Windows 98 - naciśnij Start, Run, wejdź do winipcfg. Kliknij Relase, a następnie Renew IP b) dla użytkowników Windows 2000/XP - uruchom ipconfig /relase w oknie DOS. Następnie uruchom ipconfig /renew UWAGA: przed znakiem / należy zrobić spację 1) Po nawiązaniu połączenia uruchom przeglądarkę i wpisz w polu adresu, następnie naciśnij ENTER. 2) Podaj hasło domyślne password i naciśnij OK. 5

(nie wszyscy providerzy tego wymagają) Jeżeli posiadasz stały adres IP, od swojego providera Internetu uzyskaj następujące informacje: a) numer IP, który został Ci przydzielony b) nazwę domeny

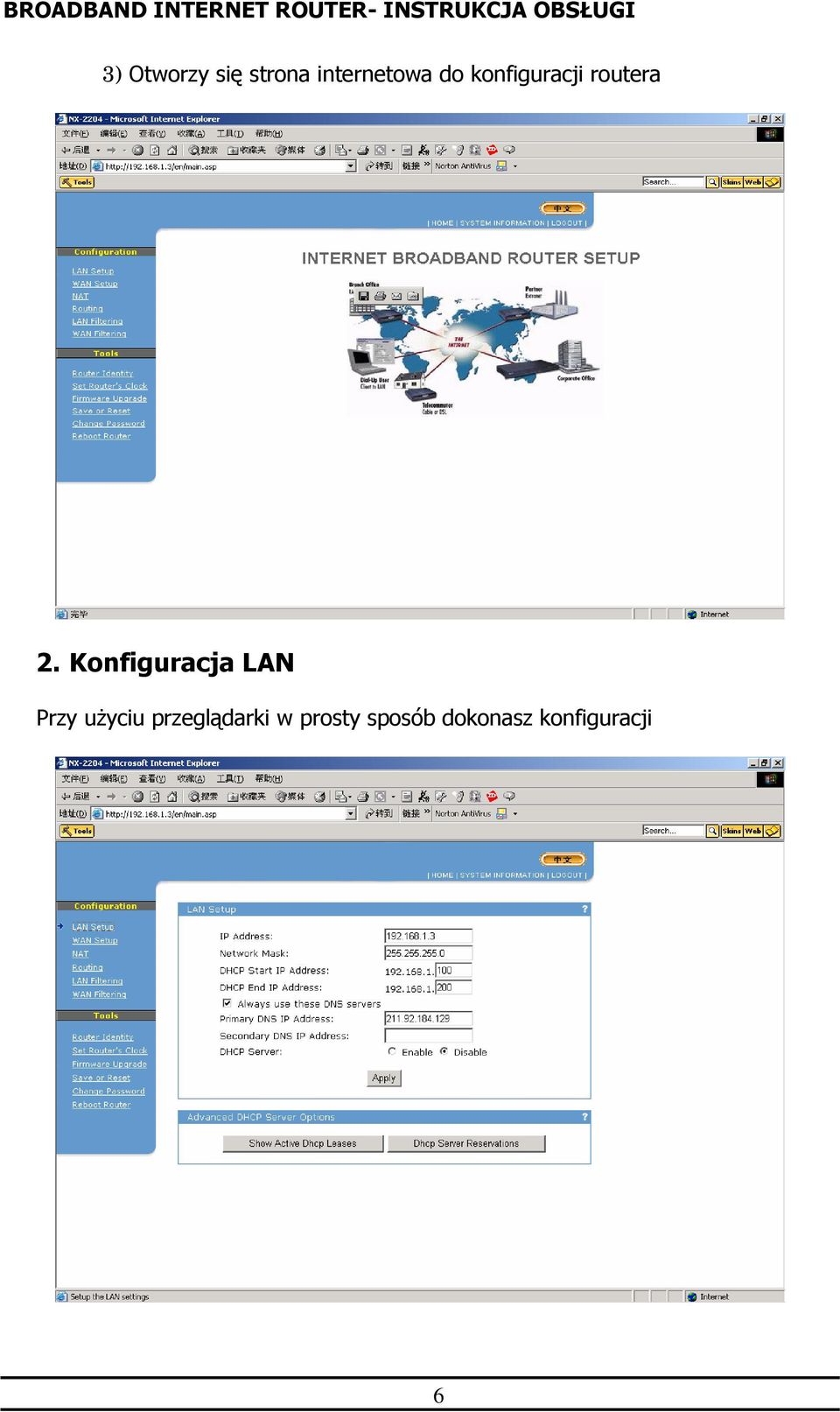

6 3) Otworzy się strona internetowa do konfiguracji routera 2. Konfiguracja LAN Przy użyciu przeglądarki w prosty sposób dokonasz konfiguracji 6

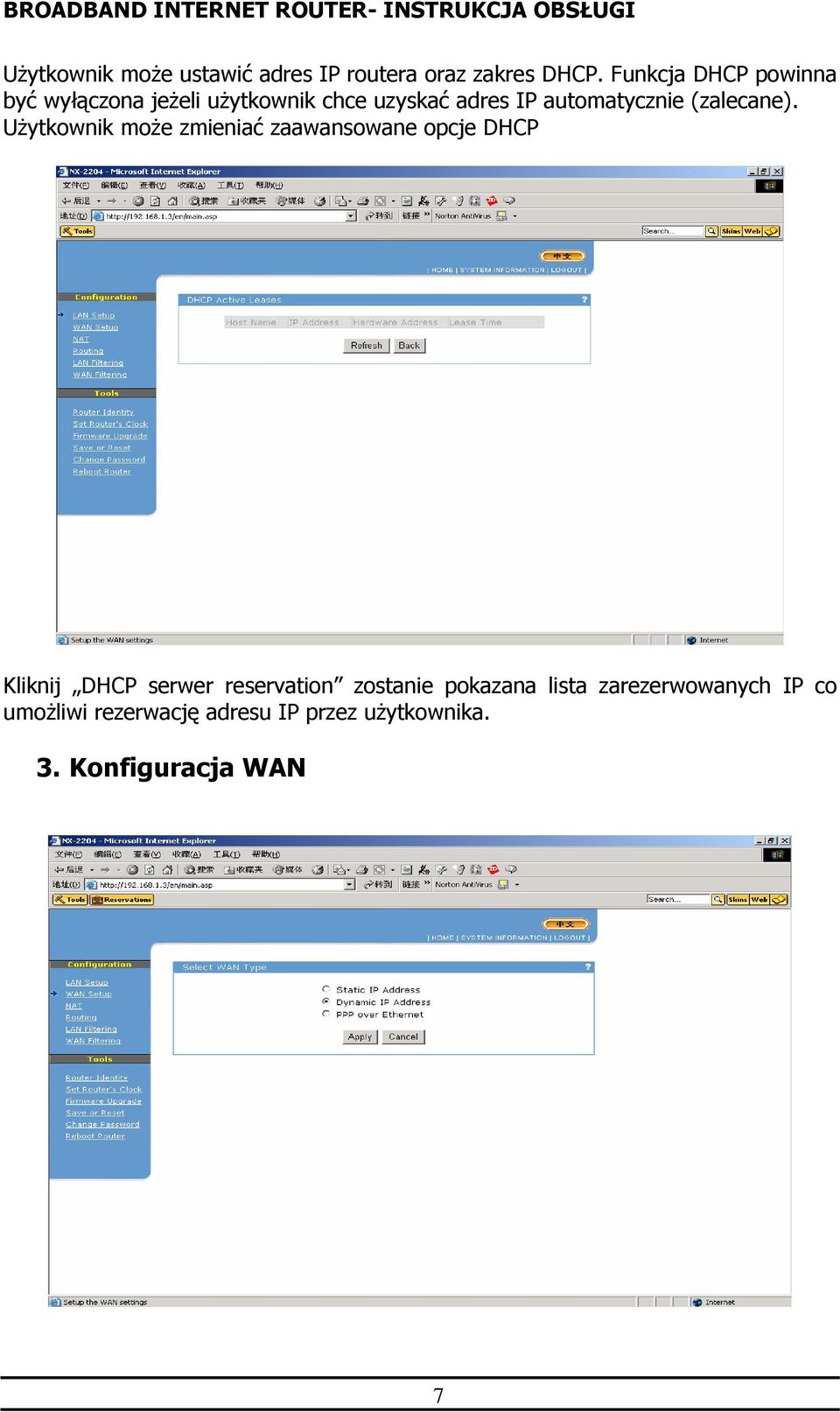

7 Użytkownik może ustawić adres IP routera oraz zakres DHCP. Funkcja DHCP powinna być wyłączona jeżeli użytkownik chce uzyskać adres IP automatycznie (zalecane). Użytkownik może zmieniać zaawansowane opcje DHCP Kliknij DHCP serwer reservation zostanie pokazana lista zarezerwowanych IP co umożliwi rezerwację adresu IP przez użytkownika. 3. Konfiguracja WAN 7

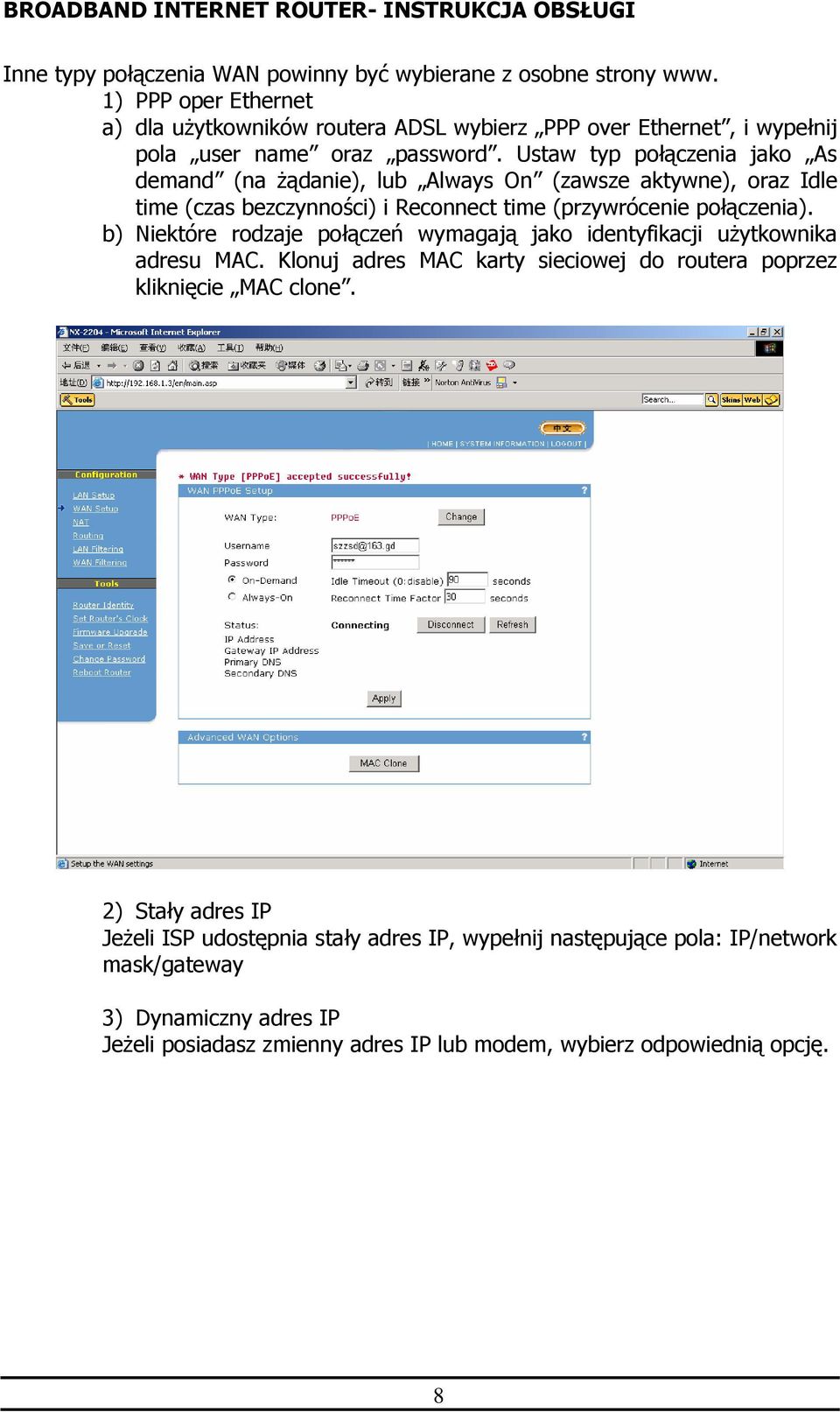

8 Inne typy połączenia WAN powinny być wybierane z osobne strony www. 1) PPP oper Ethernet a) dla użytkowników routera ADSL wybierz PPP over Ethernet, i wypełnij pola user name oraz password. Ustaw typ połączenia jako As demand (na żądanie), lub Always On (zawsze aktywne), oraz Idle time (czas bezczynności) i Reconnect time (przywrócenie połączenia). b) Niektóre rodzaje połączeń wymagają jako identyfikacji użytkownika adresu MAC. Klonuj adres MAC karty sieciowej do routera poprzez kliknięcie MAC clone. 2) Stały adres IP Jeżeli ISP udostępnia stały adres IP, wypełnij następujące pola: IP/network mask/gateway 3) Dynamiczny adres IP Jeżeli posiadasz zmienny adres IP lub modem, wybierz odpowiednią opcję. 8

Ustaw typ połączenia jako As demand (na żądanie), lub Always On (zawsze aktywne), oraz Idle time (czas bezczynności) i Reconnect time (przywrócenie połączenia).

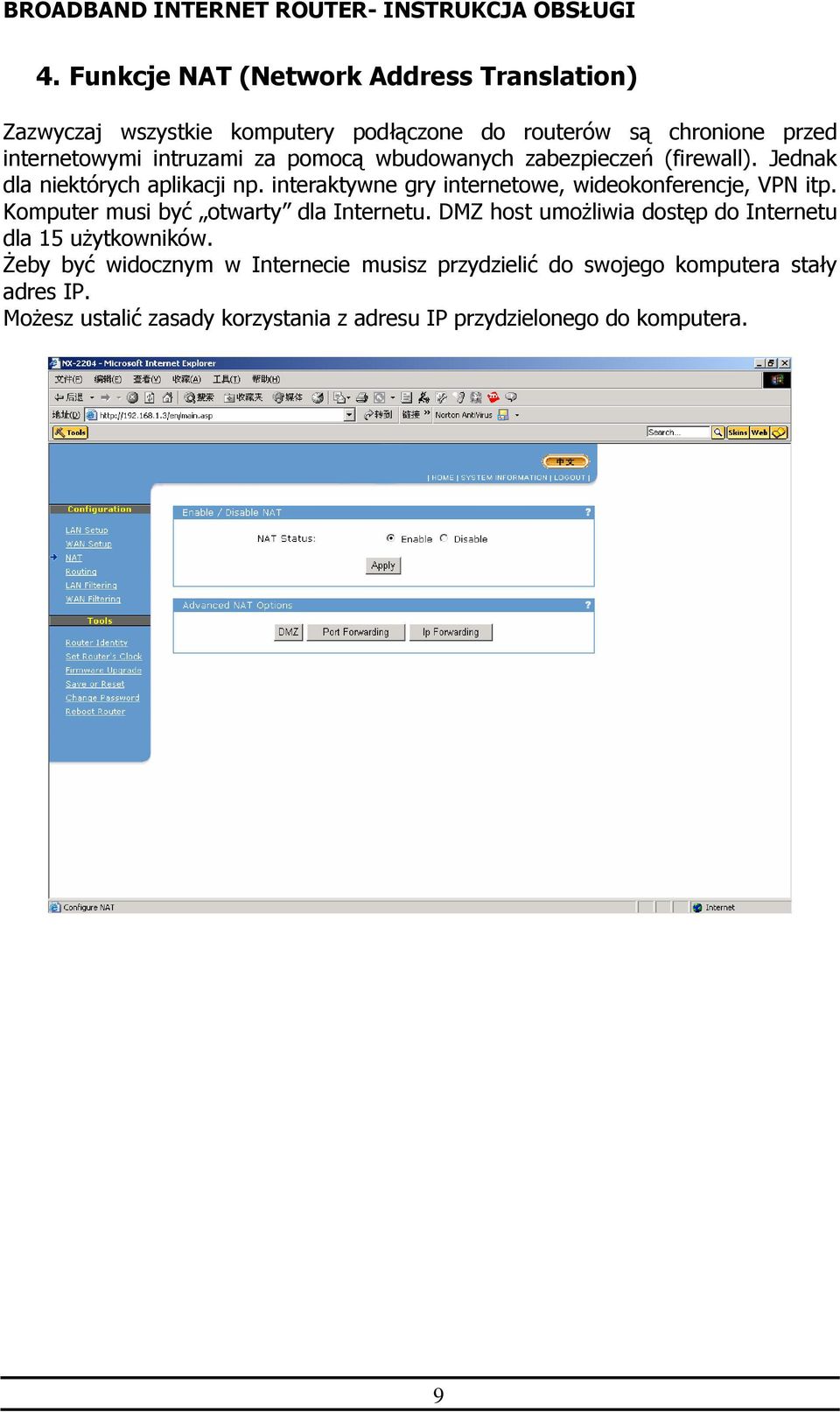

9 4. Funkcje NAT (Network Address Translation) Zazwyczaj wszystkie komputery podłączone do routerów są chronione przed internetowymi intruzami za pomocą wbudowanych zabezpieczeń (firewall). Jednak dla niektórych aplikacji np. interaktywne gry internetowe, wideokonferencje, VPN itp. Komputer musi być otwarty dla Internetu. DMZ host umożliwia dostęp do Internetu dla 15 użytkowników. Żeby być widocznym w Internecie musisz przydzielić do swojego komputera stały adres IP. Możesz ustalić zasady korzystania z adresu IP przydzielonego do komputera. 9

interaktywne gry internetowe, wideokonferencje, VPN itp. Komputer musi być otwarty dla Internetu.

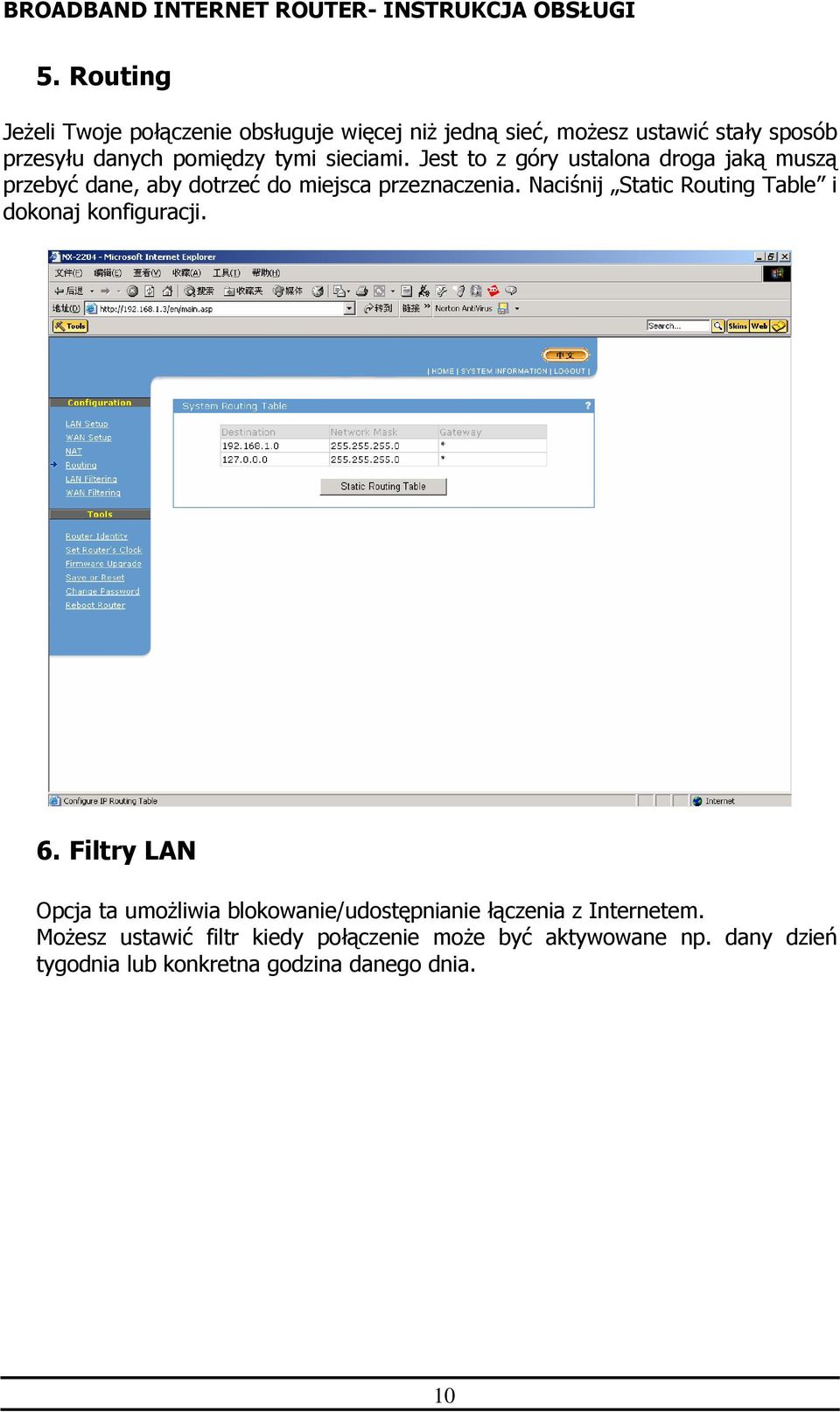

10 5. Routing Jeżeli Twoje połączenie obsługuje więcej niż jedną sieć, możesz ustawić stały sposób przesyłu danych pomiędzy tymi sieciami. Jest to z góry ustalona droga jaką muszą przebyć dane, aby dotrzeć do miejsca przeznaczenia. Naciśnij Static Routing Table i dokonaj konfiguracji. 6. Filtry LAN Opcja ta umożliwia blokowanie/udostępnianie łączenia z Internetem. Możesz ustawić filtr kiedy połączenie może być aktywowane np. dany dzień tygodnia lub konkretna godzina danego dnia. 10

Naciśnij Static Routing Table i dokonaj konfiguracji. 6.

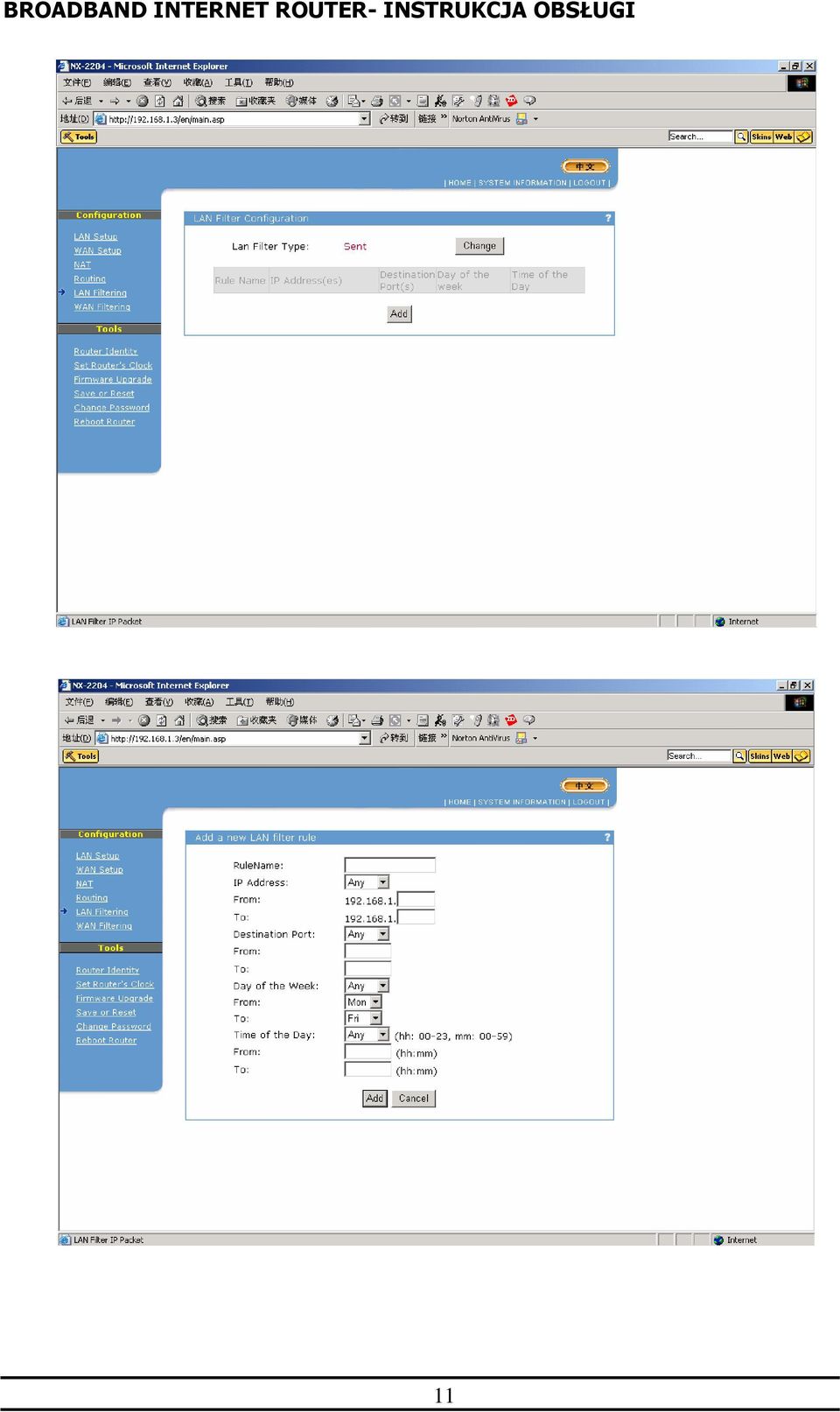

11 11

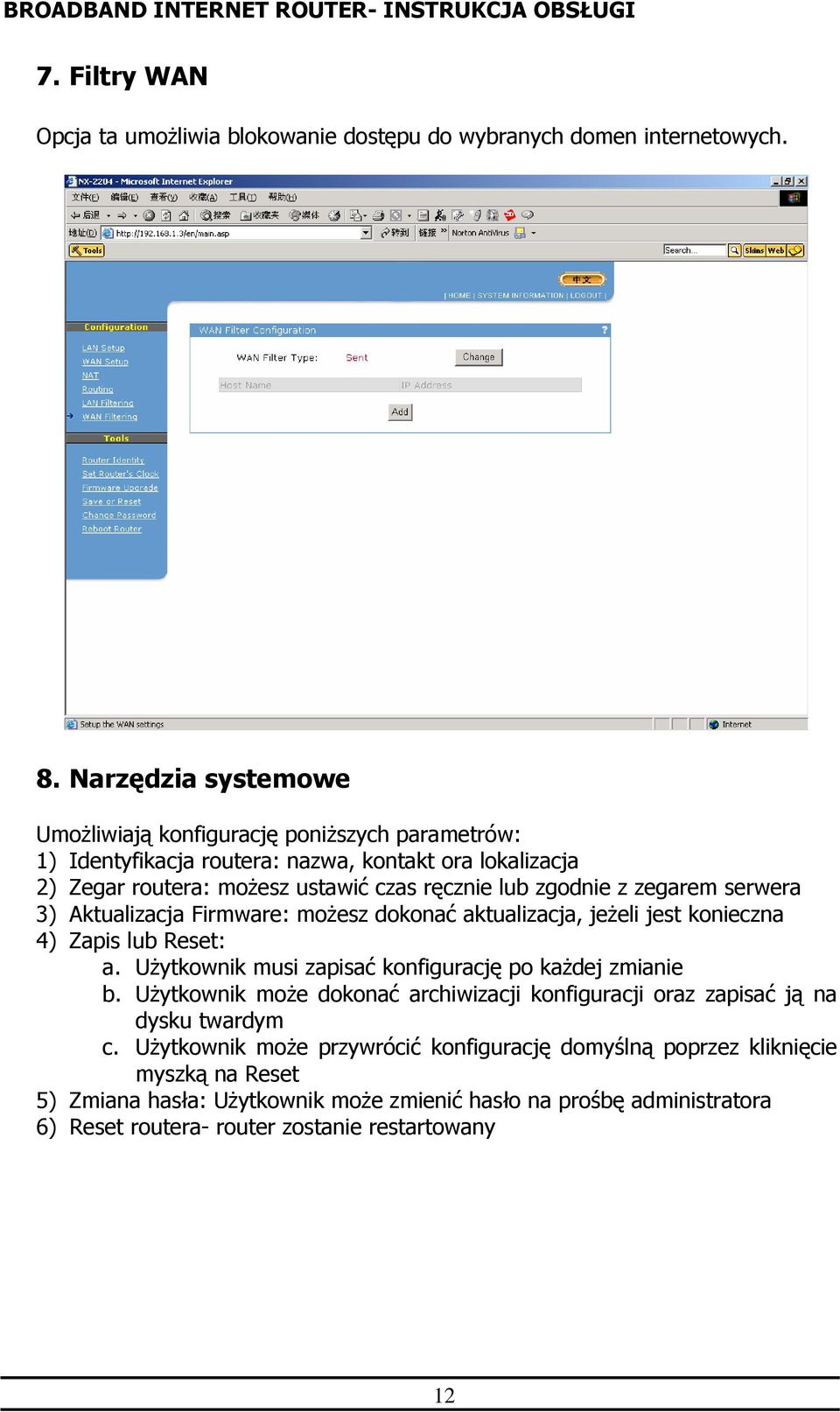

12 7. Filtry WAN Opcja ta umożliwia blokowanie dostępu do wybranych domen internetowych. 8. Narzędzia systemowe Umożliwiają konfigurację poniższych parametrów: 1) Identyfikacja routera: nazwa, kontakt ora lokalizacja 2) Zegar routera: możesz ustawić czas ręcznie lub zgodnie z zegarem serwera 3) Aktualizacja Firmware: możesz dokonać aktualizacja, jeżeli jest konieczna 4) Zapis lub Reset: a. Użytkownik musi zapisać konfigurację po każdej zmianie b. Użytkownik może dokonać archiwizacji konfiguracji oraz zapisać ją na dysku twardym c. Użytkownik może przywrócić konfigurację domyślną poprzez kliknięcie myszką na Reset 5) Zmiana hasła: Użytkownik może zmienić hasło na prośbę administratora 6) Reset routera- router zostanie restartowany 12

zegarem serwera 3) Aktualizacja Firmware: możesz dokonać aktualizacja, jeżeli jest konieczna 4) Zapis lub Reset: a. Użytkownik musi zapisać konfigurację po każdej zmianie b.

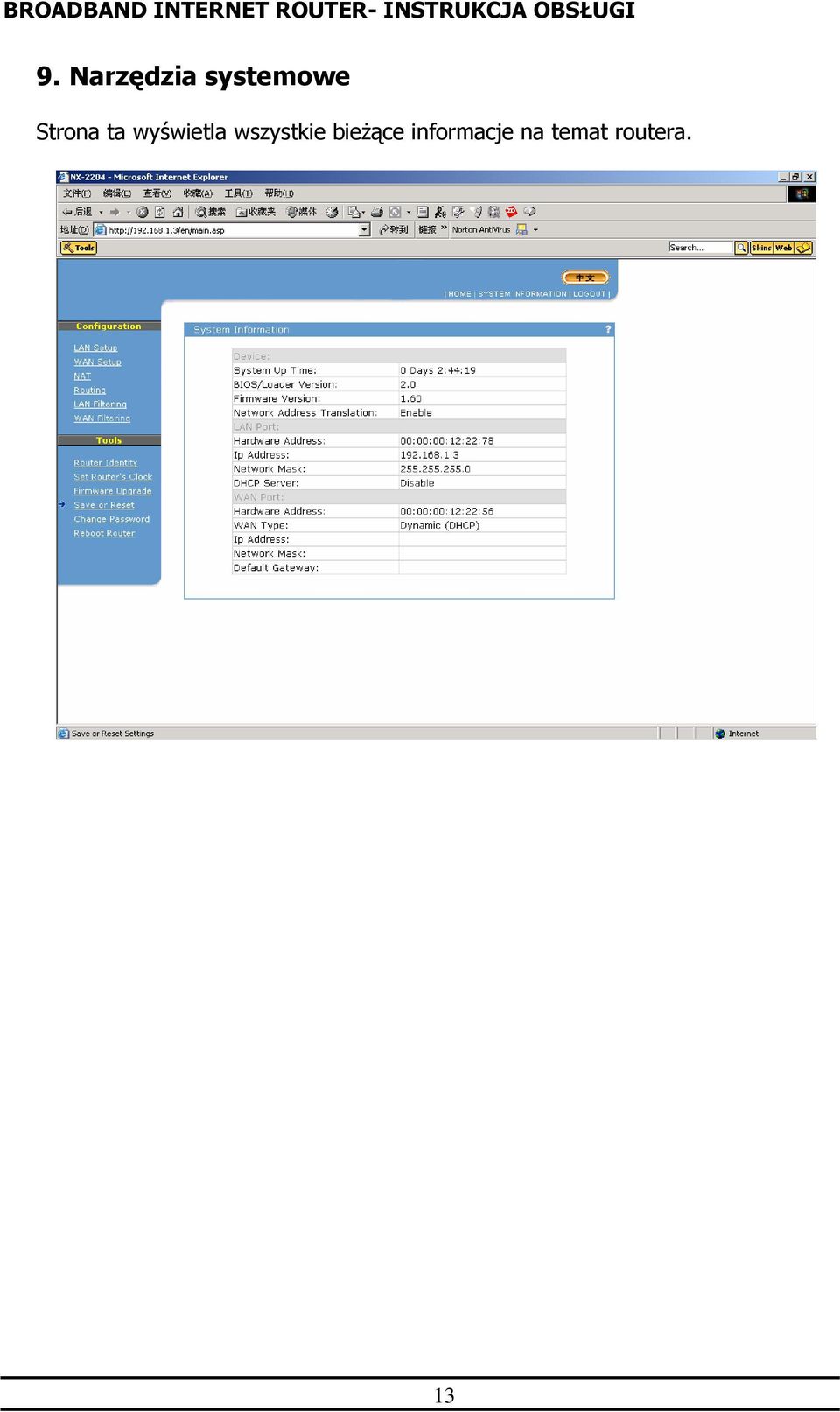

13 9. Narzędzia systemowe Strona ta wyświetla wszystkie bieżące informacje na temat routera. 13
