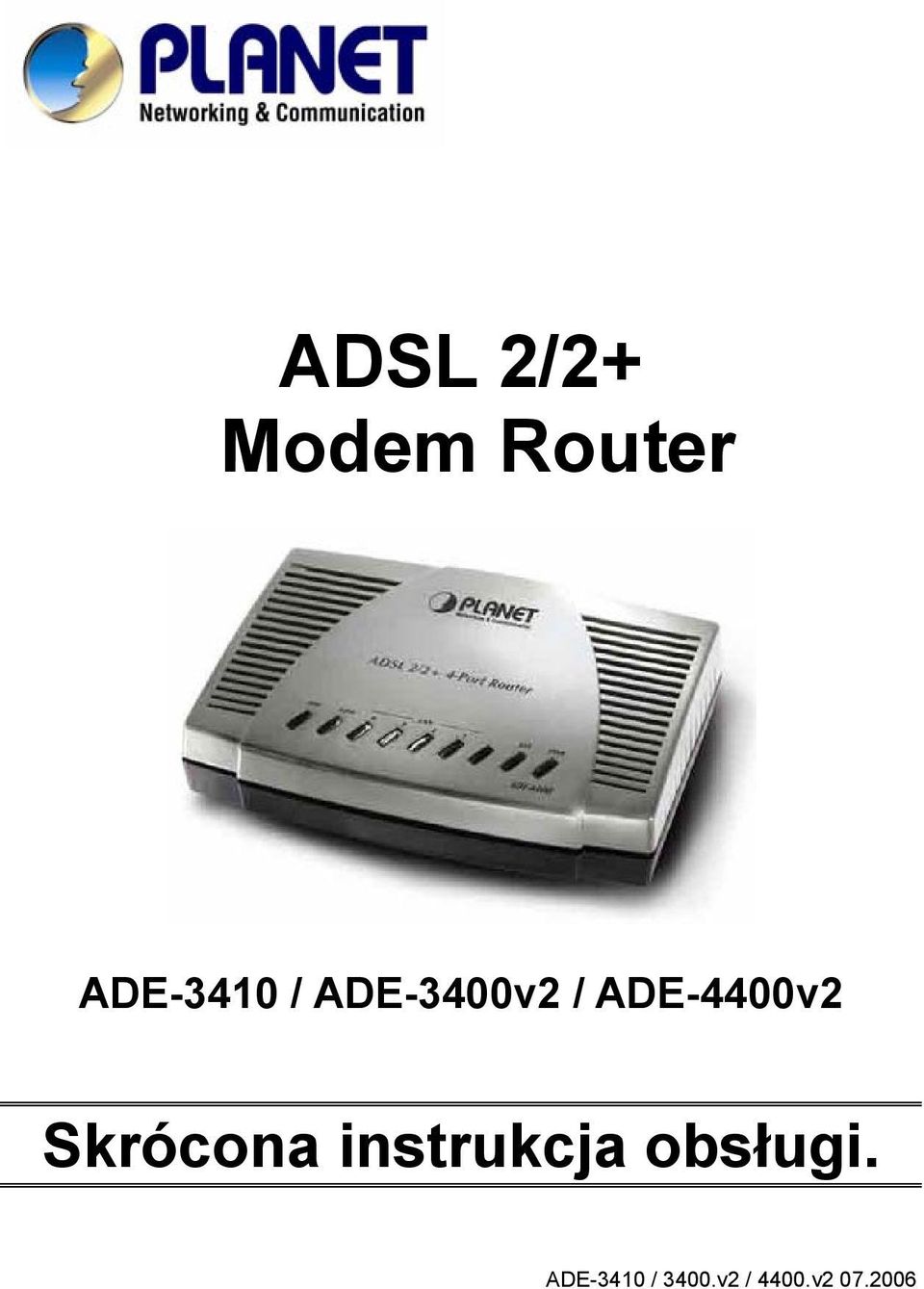

1 ADSL 2/2+ Modem Router ADE-3410 / ADE-3400v2 / ADE-4400v2 Skrócona instrukcja obsługi. ADE-3410 / 3400.v2 / 4400.v

3 Planet ADE-3400 / 4400 ADSL 2/2+ jest urządzeniem typu "combo", łączącym modem ADSL 2/2+ i router NAT. Umożliwia on podłączenie komputerów PC lub laptopów z sieci lokalnej do Internetu poprzez szerokopasmową linię ADSL lub ADSL 2+. ADE-3400 posiada jeden port sieciowy RJ-45, natomiast ADE-4400 posiada wbudowany, czteroportowy przełącznik Fast Ethernet. Zawartość opakowania Modem router ADE-xxxx 1 przewód LAN RJ-45 Cat-5 Ethernet 1 przewód RJ-11 (ADSL) Kabel USB (tylko w ADE-3410) Zasilacz Instrukcja CD-ROM Własności fizyczne. Diody sygnalizacyjne LED na ADE-3410

ADE-3400 posiada jeden port sieciowy RJ-45, natomiast ADE-4400 posiada wbudowany, czteroportowy przełącznik Fast Ethernet.

4 Diody sygnalizacyjne LED ADE-3400v2 Diody sygnalizacyjne LED ADE-4400v2

5 LED 1 PPP : 2 ADSL: 3 USB: 4 LAN: Znaczenie Świeci ciągle podczas zrealizowanego połączenia PPPoA / PPPoE. Świeci ciągle podczas działającego połączenia ADSL ( linesync ). Świeci gdy funkcjonuje połączenie USB(ADE-3410). Świeci gdy podłączone jest działające urządzenie Ethernet. Zielona połączenie 100 Mbps, pomarańczowa połączenie 10 Mbps. Mruga podczas transmisji danych. 5 SYS: Świeci gdy urządzenie jest gotowe do pracy. 6 PWR: Świeci gdy urządzenie jest zasilane. Widok z tyłu. ADE-3410 ADE-3400v2 ADE-4400v2

Świeci gdy podłączone jest działające urządzenie Ethernet. Zielona połączenie 100 Mbps, pomarańczowa połączenie 10 Mbps.

6 1 Port Power Switch 2 12V 3 RESET 4 LAN Przeznaczenie Wyłącznik zasilania (tylko ADE-3410). Gniazdo zasilacza podłączaj TYLKO zasilacz dostarczony z urządzeniem!!! (ADE-3410 / ADE-3400v2: 12V AC ADE-4400v2: 12V DC). Krótkie naciśnięcie 0-3 sekund: reset, ponowny rozruch urządzenia. Długie naciśnięcie powyżej 6 sekund: przywrócenie ustawień fabrycznych (można stosować np. w razie zapomnienia własnego loginu i hasła). Gniazdo / gniazda sieci LAN służą do połączenia rutera z komputerami lub przełącznikiem w lokalnej sieci. 5 USB Port USB do połączenia z PC (ADE-3410). 6 ADSL Gniazdo do podłączenia przewodu telefonicznego RJ-11 z sygnałem ADSL ( od dostawcy usług telekomunikacyjnych). Podłączanie ADE-3410 ADSL Line USB Cable PC / Hub Power Adapter

Długie naciśnięcie powyżej 6 sekund: przywrócenie ustawień fabrycznych (można stosować np. w razie zapomnienia własnego loginu i hasła).

7 ADE-3400v2 ADSL Line PC / Hub Power Adapter ADE-4400v2 Power Adapter PC / Hub ADSL Line Instalacja sterownika USB dla ADE Jeżeli podłączasz modem router przez port USB zamiast Ethernet, Windows automatycznie wykryje nowe urządzenie podłączone do portu USB. 1. Uruchom komputer z Windows. Umieść płytę CD w napędzie CD-ROM. Jeśli używasz Windows XP lub 2000 uruchom program setupxp2k_en_de_fi.exe z podkatalogu x:\usb Driver\, a w przypadku Windows 98 lun ME program setup98 Me_En_De_Fi.exe.

Jeżeli podłączasz modem router przez port USB zamiast Ethernet, Windows automatycznie wykryje nowe urządzenie podłączone do

8 2. Wybierz język instalacji i naciśnij Dalej ( Next ). 3. W kolejnych oknach naciskaj dalej, aby kontynuować instalację. 4. Na wezwanie programu instalacyjnego podłącz modem router kablem USB do komputera. 5. Na zakończenie naciśnij Finish.

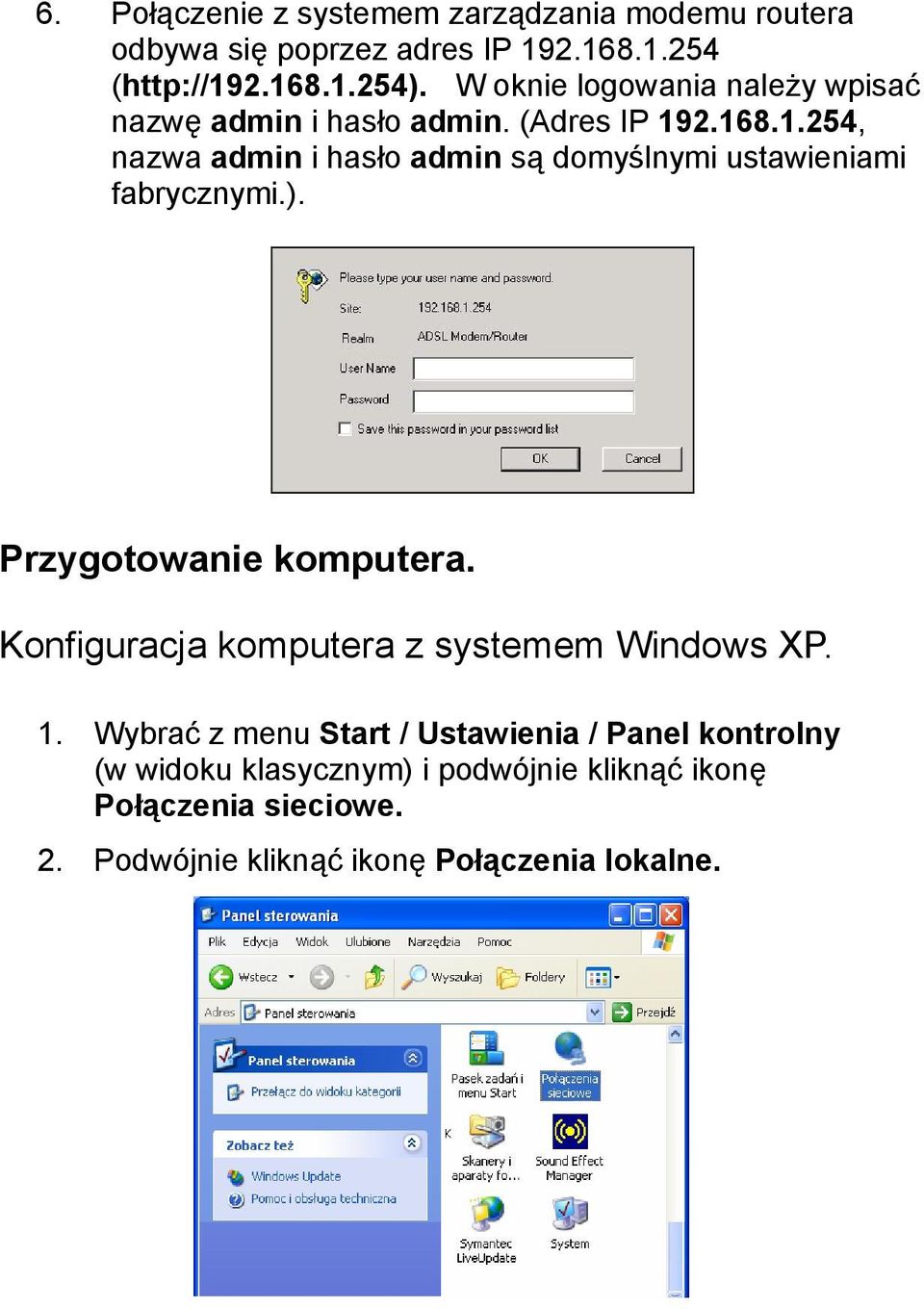

9 6. Połączenie z systemem zarządzania modemu routera odbywa się poprzez adres IP ( W oknie logowania należy wpisać nazwę admin i hasło admin. (Adres IP , nazwa admin i hasło admin są domyślnymi ustawieniami fabrycznymi.). Przygotowanie komputera. Konfiguracja komputera z systemem Windows XP. 1. Wybrać z menu Start / Ustawienia / Panel kontrolny (w widoku klasycznym) i podwójnie kliknąć ikonę Połączenia sieciowe. 2. Podwójnie kliknąć ikonę Połączenia lokalne.

2.168.1.254, nazwa admin i hasło admin są domyślnymi ustawieniami fabrycznymi.). Przygotowanie komputera.

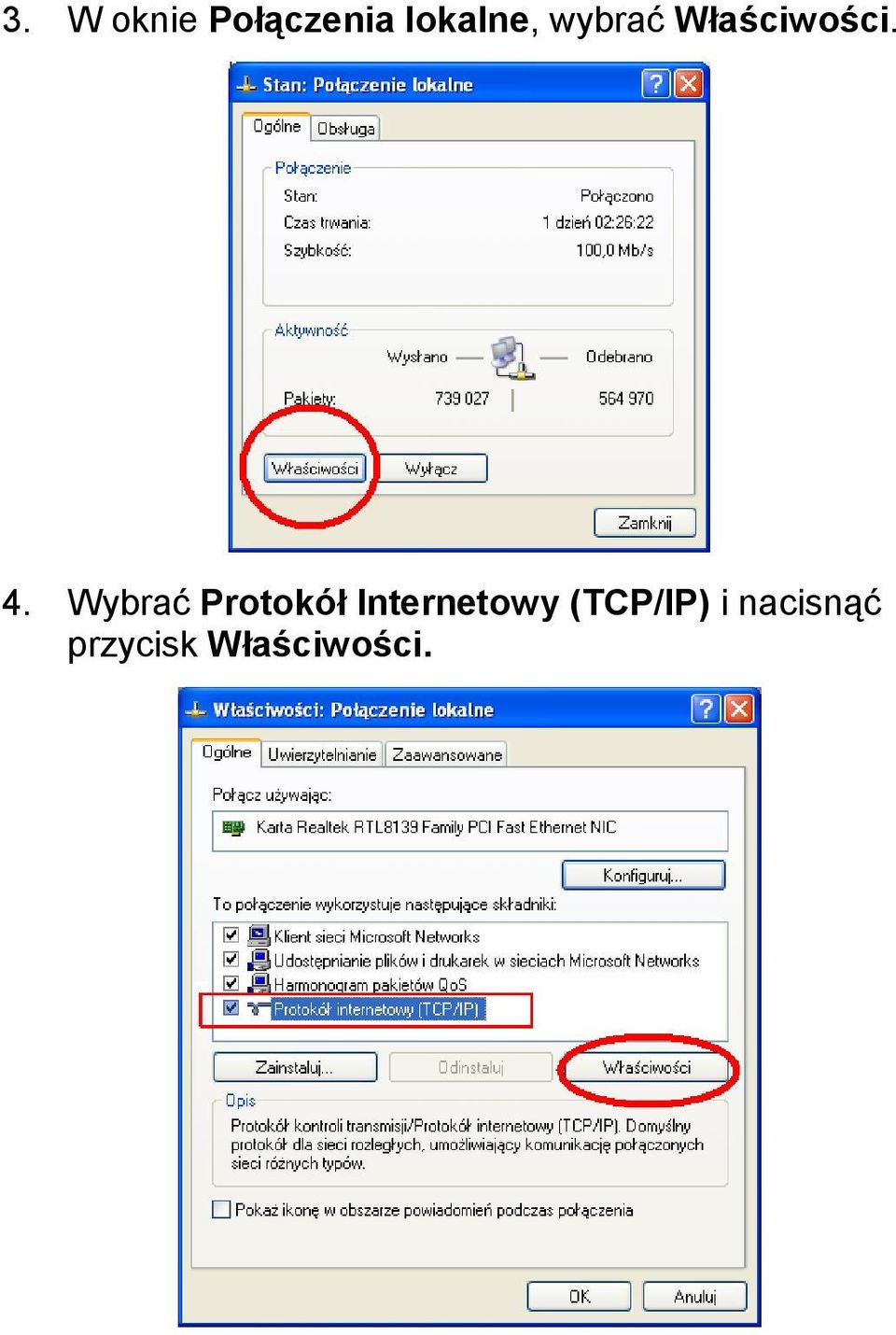

10 3. W oknie Połączenia lokalne, wybrać Właściwości. 4. Wybrać Protokół Internetowy (TCP/IP) i nacisnąć przycisk Właściwości.

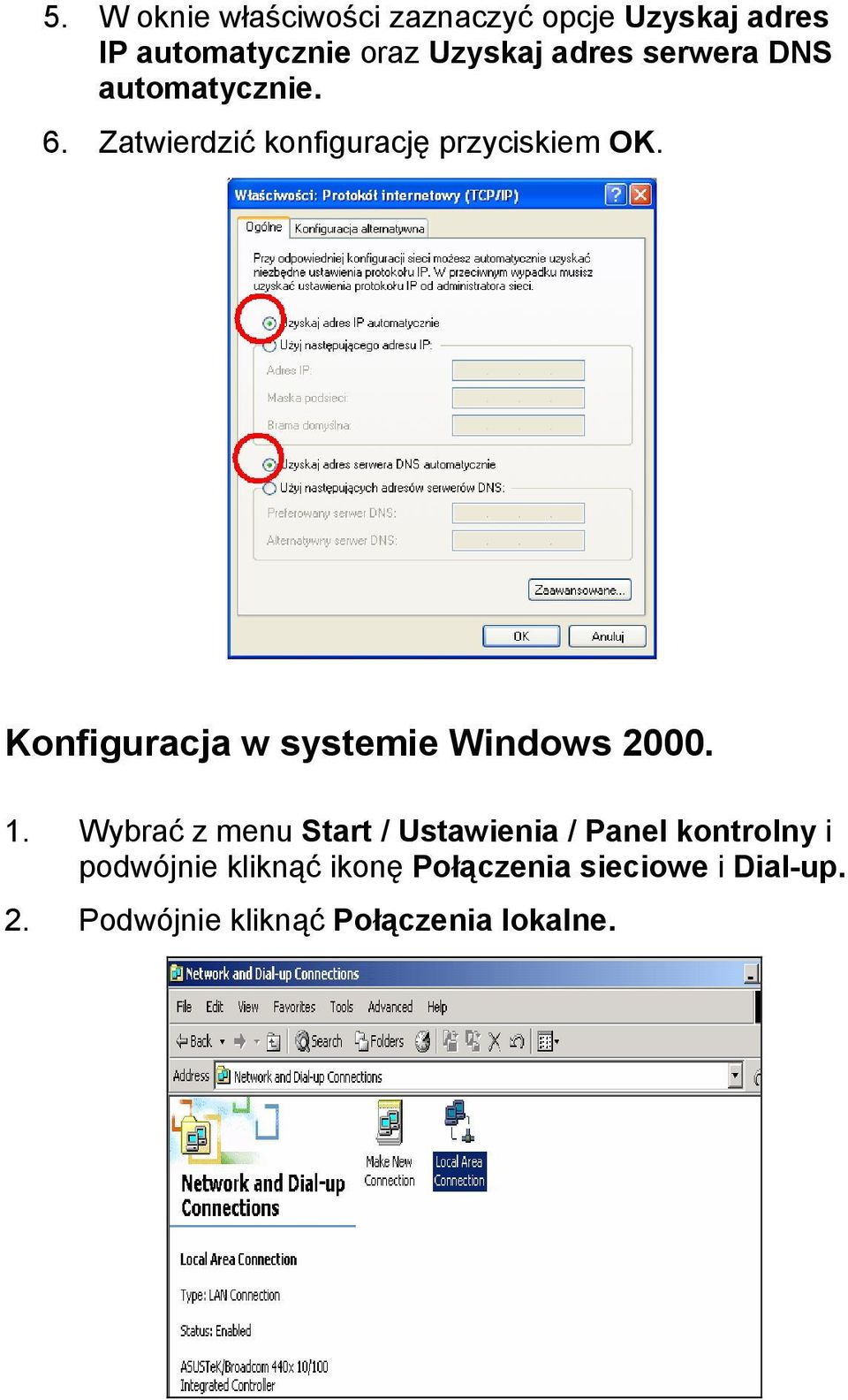

11 5. W oknie właściwości zaznaczyć opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie. 6. Zatwierdzić konfigurację przyciskiem OK. Konfiguracja w systemie Windows Wybrać z menu Start / Ustawienia / Panel kontrolny i podwójnie kliknąć ikonę Połączenia sieciowe i Dial-up. 2. Podwójnie kliknąć Połączenia lokalne.

Konfiguracja w systemie Windows 2000. 1.

12 3. W oknie Stan połączeń lokalnych wybrać Właściwości. 4. Zaznaczyć Protokół Internetowy (TCP/IP) i wybrać Właściwości. 5. W oknie właściwości zaznaczyć opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie. 6. Zatwierdzić konfigurację przyciskiem OK. Konfiguracja komputera z systemem Windows 98/Me. 1. Z menu Start / Ustawienia / Panel sterowania wybrać ikonę Sieć. 2. Zaznaczyć protokół TCP/IP -> Compatible, powiązany z posiadaną kartą sieciową Ethernet i nacisnąć Właściwości.

Zatwierdzić konfigurację przyciskiem OK. Konfiguracja komputera z systemem Windows 98/Me. 1.

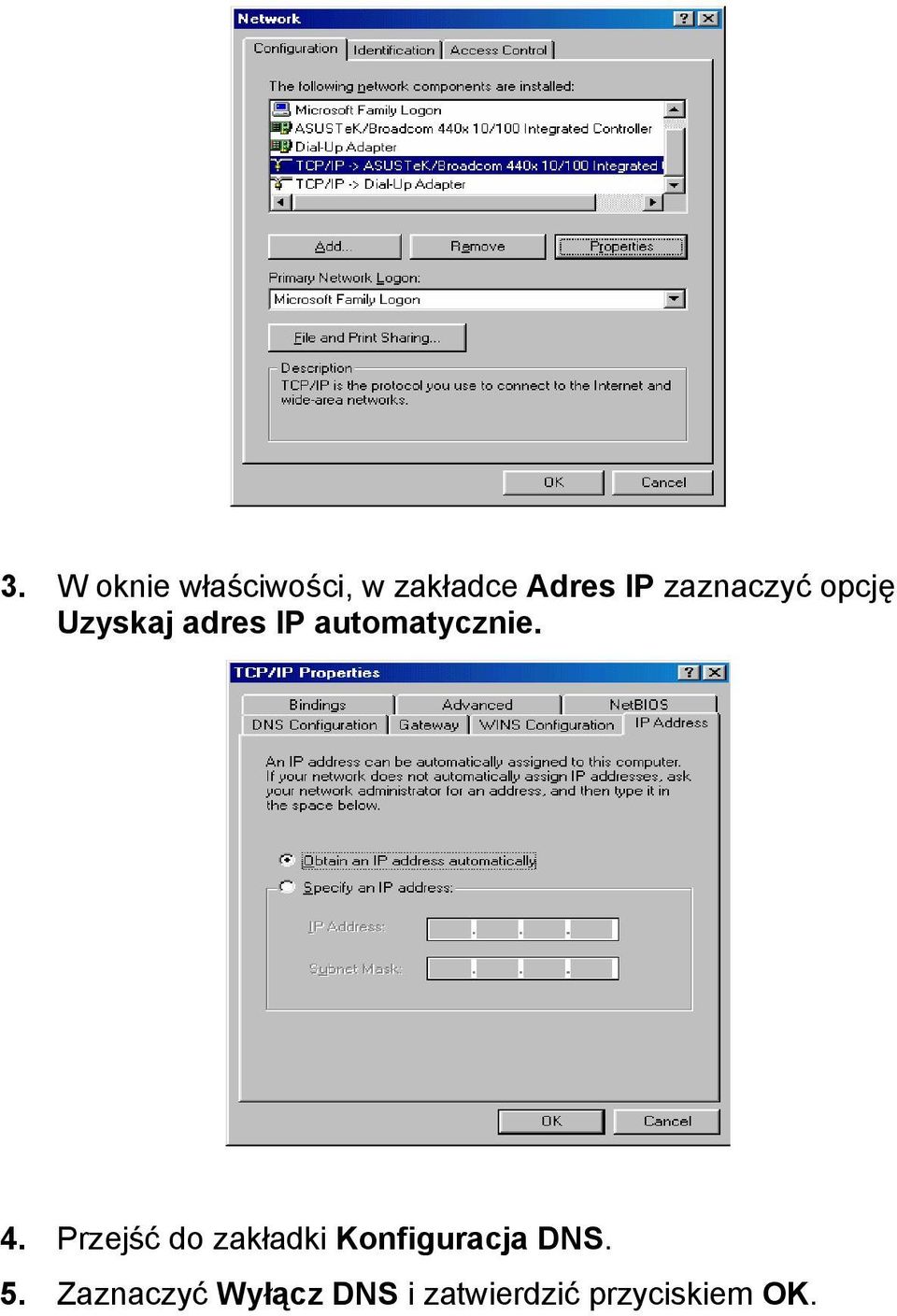

13 3. W oknie właściwości, w zakładce Adres IP zaznaczyć opcję Uzyskaj adres IP automatycznie. 4. Przejść do zakładki Konfiguracja DNS. 5. Zaznaczyć Wyłącz DNS i zatwierdzić przyciskiem OK.

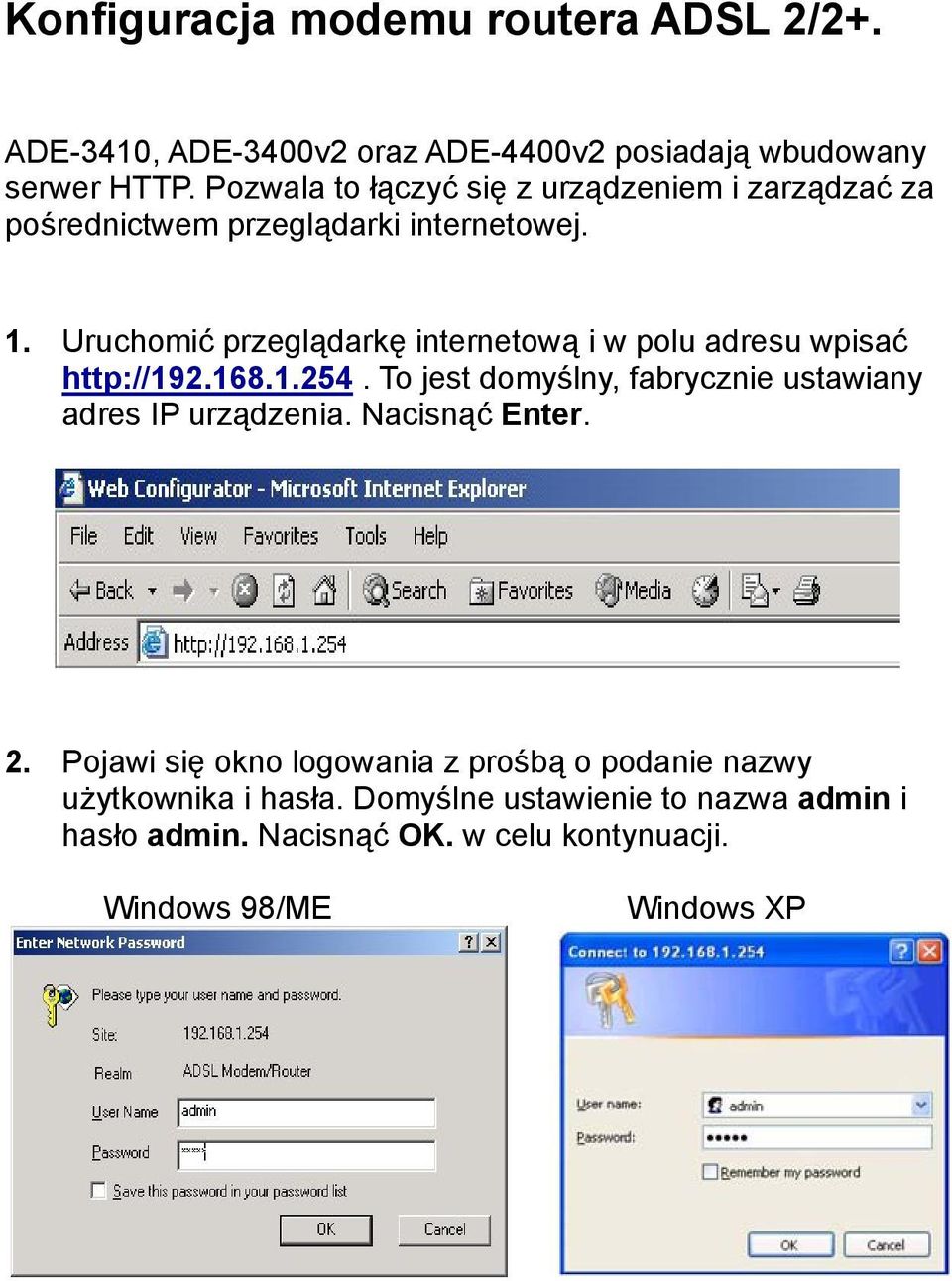

14 Konfiguracja modemu routera ADSL 2/2+. ADE-3410, ADE-3400v2 oraz ADE-4400v2 posiadają wbudowany serwer HTTP. Pozwala to łączyć się z urządzeniem i zarządzać za pośrednictwem przeglądarki internetowej. 1. Uruchomić przeglądarkę internetową i w polu adresu wpisać To jest domyślny, fabrycznie ustawiany adres IP urządzenia. Nacisnąć Enter. 2. Pojawi się okno logowania z prośbą o podanie nazwy użytkownika i hasła. Domyślne ustawienie to nazwa admin i hasło admin. Nacisnąć OK. w celu kontynuacji. Windows 98/ME Windows XP

Uruchomić przeglądarkę internetową i w polu adresu wpisać http://192.168.1.254.

15 Szybka, podstawowa konfiguracja. W modemach - routerach Planet, najprostszą metodą konfiguracji jest skorzystanie z funkcji Setup Wizard. Kliknij zakładkę "Quick Start", a następnie RUN WIZARD aby rozpocząć procedurę szybkiej konfiguracji.

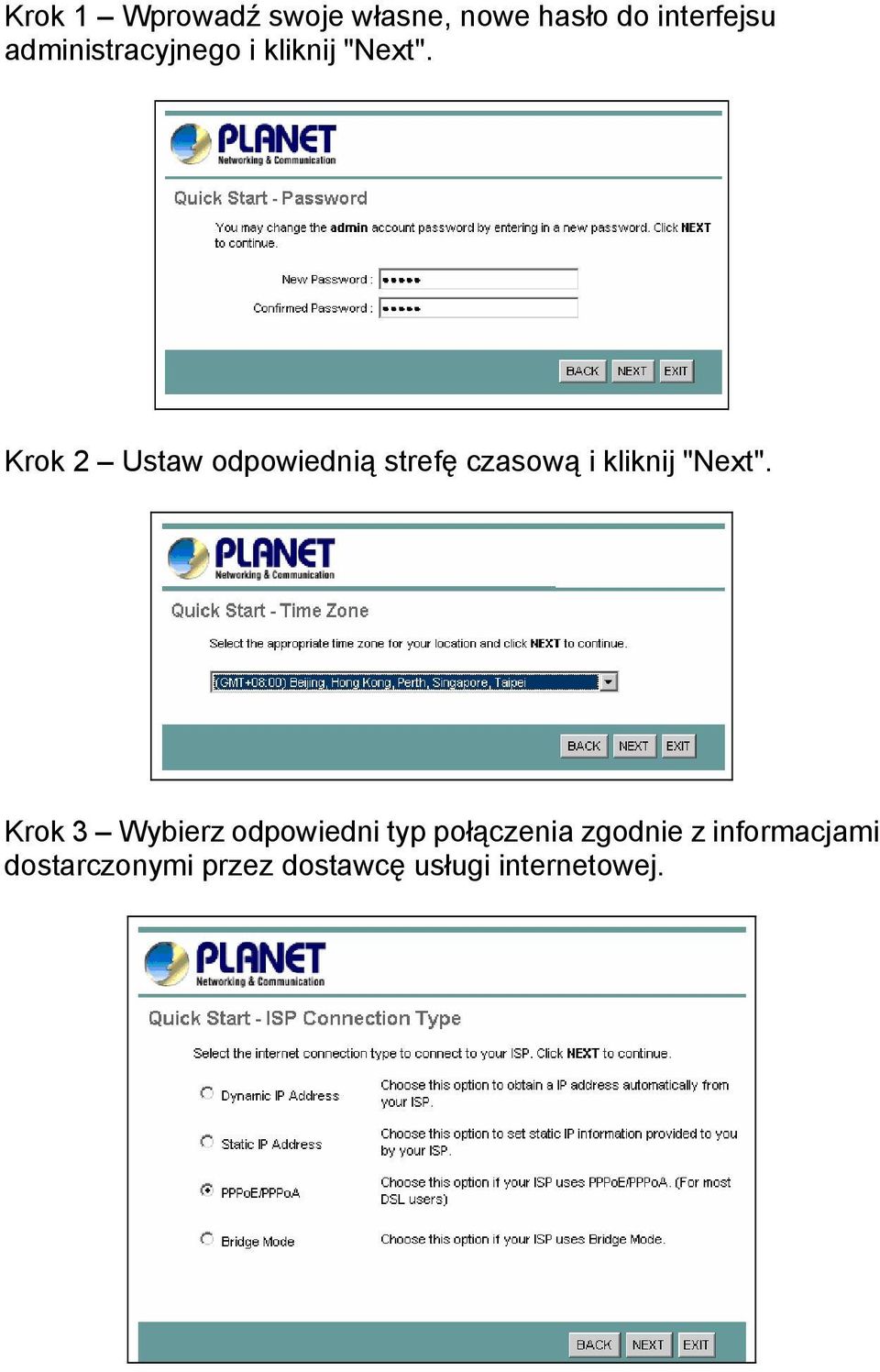

16 Krok 1 Wprowadź swoje własne, nowe hasło do interfejsu administracyjnego i kliknij "Next". Krok 2 Ustaw odpowiednią strefę czasową i kliknij "Next". Krok 3 Wybierz odpowiedni typ połączenia zgodnie z informacjami dostarczonymi przez dostawcę usługi internetowej.

Krok 2 Ustaw odpowiednią strefę czasową i kliknij "Next".

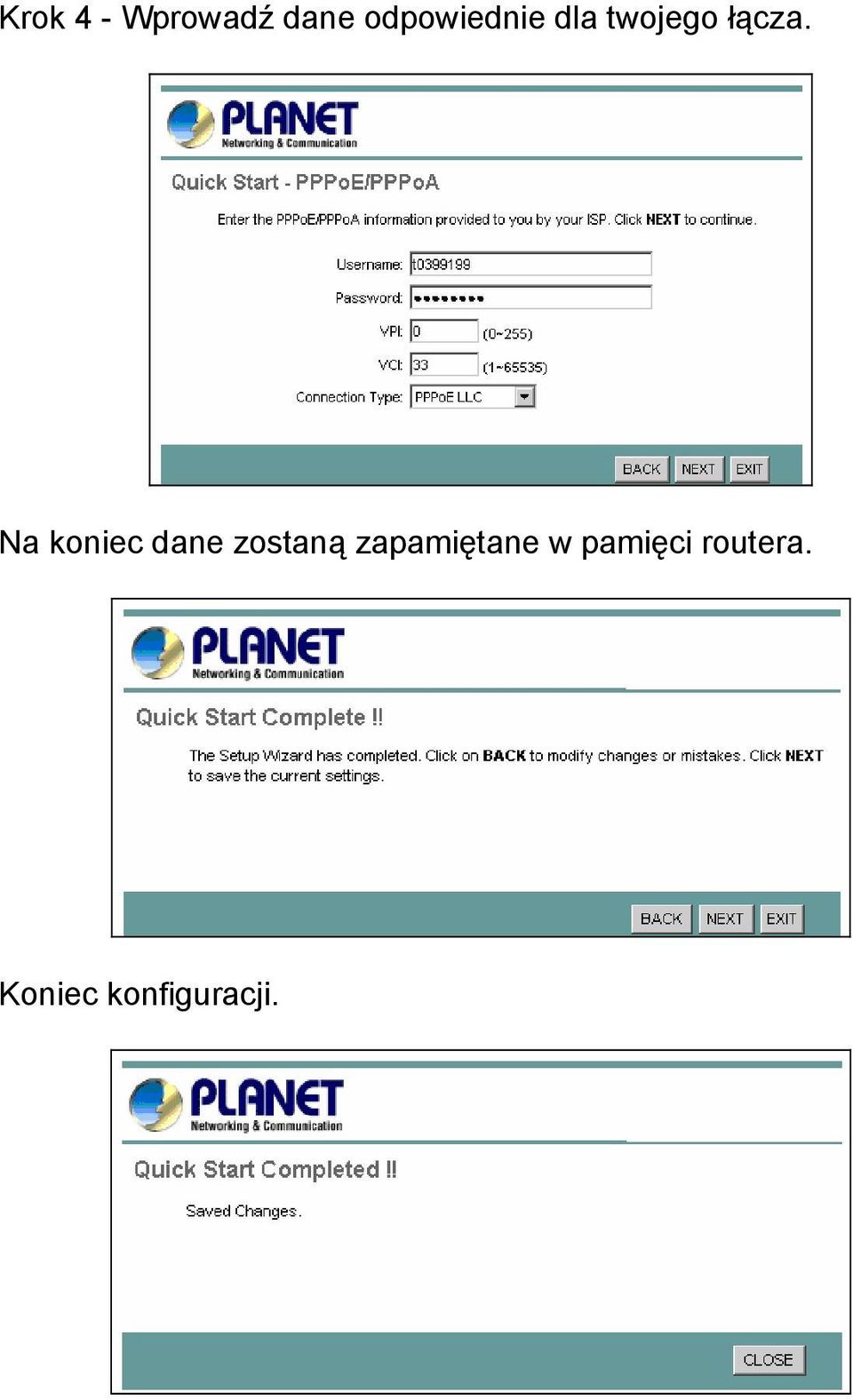

17 Krok 4 - Wprowadź dane odpowiednie dla twojego łącza. Na koniec dane zostaną zapamiętane w pamięci routera. Koniec konfiguracji.

18 Aby uruchomić usługę Neostrada lub Net24 za pośrednictwem modemu rutera ADE należy ustawić następujące parametry: Okno typu połączenia ISP Connection Type: - Dla usługi Neostrada oraz Net24 należy wybrać PPPoE/PPPoA. Okno Quick Start PPPoE/PPPoA. Username, password: - wpisać dokładnie login i hasło zgodnie z posiadanymi danymi Parametry VPI oraz VCI: - dla Neostrady należy ustawić odpowiednio VPI = 0 i VCI = 35 - dla Net24 należy ustawić odpowiednio VPI = 8 i VCI = 35. Typ połączenia: - Dla usługi Neostrada należy wybrać VC. - Dla usługi Net24 należy wybrać LLC.

Username, password: - wpisać dokładnie login i hasło zgodnie z posiadanymi danymi Parametry VPI oraz VCI: - dla Neostrady należy ustawić

19 Home Screen Po zakończeniu konfiguracji i zapamiętaniu, pojawi się ekran prezentujący status routera z informacjami o aktualnych, podstawowych ustawieniach LAN, WAN i ADSL. Z tego miejsca można już dotrzeć do wszystkich, szczegółowych I zaawansowanych ustawień administracyjnych.

podstawowych ustawieniach LAN, WAN i ADSL.

20 W PRZYPADKU PROBLEMÓW LUB DODATKOWYCH PYTAŃ ZWIĄZANYCH Z KONFIGURACJĄ PROSIMY O KONTAKT Z DZIAŁEM WSPARCIA TECHNICZNEGO W trosce o wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych, produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. ADE-3410 / 3400.v2 / 4400.v

oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci.
