Autodesk REVIT INSTALACJE
|
|
- Monika Szulc
- 7 lat temu
- Przeglądów:
Transkrypt
1 Autodesk REVIT INSTALACJE 1. Otworzyć nowy projekt z szablonem mechanicznym: R Nowy Projekt 2. Wykorzystać narzędzie Revit Połączenie (Revit Link) do zaimportowania elementów konstrukcyjnych i architektonicznych modelu do projektu mechanicznego. Wstaw Połączenie Połączenie Revit Wybrać plik zawierający model obiektu Instalacje.rvt i ustawić położenie Automatyczne Centrum do centrum. Model zostanie zaimportowany jako jeden nieedytowalny obiekt. Odpowiednie połączenie znajdzie się również w przeglądarce projektu: 1
2 Aby skopiować obiekty wchodzące w skład modelu do aktualnego modelu mechanicznego: Współpracuj Współrzędne Kopiuj/Monitoruj Wybierz łącze Wybrać odpowiednie łącze przez kliknięcie w obszarze projektowania Narzędzia Kopiuj (1) Zaznaczyć opcję wiele (2) Wybrać wszystkie istotne obiekty (3) Zakończ (4) Zakończ (5) UWAGA 1: Aby możliwe było zaznaczenie wszystkich obiektów wchodzących w skład modelu, należy przed zaznaczeniem przełączyć się do odpowiedniego widoku np. widoku jednej z elewacji. UWAGA 2: W nowym projekcie z szablonem mechanicznym utworzone zostaną automatycznie dwa poziomy Poziom 1 oraz Poziom 2. Jeśli w importowanym modelu są już zdefiniowane poziomy, powyższe mogą być usunięte. 3. Tworzenie odwróconych rzutów sufitu i rzutów podłogi W projekcie należy utworzyć zestaw rzutów na bazie zaimportowanych poziomów. W przypadku urządzeń mechanicznych (wentylacji) będą to odwrócone rzuty sufitu, a w przypadku urządzeń hydraulicznych rzuty podłogi. W razie potrzeby można wygenerować takie same zestawy dla obu przypadków. 2
3 Aby wygenerować odwrócone rzuty sufitu: Widok Widoki planu Odwrócony rzut sufitu Aby na utworzonych rzutach były widoczne elementy mechaniczne, w oknie Nowy rzut odwrócony zaznaczyć wszystkie dostępne poziomy (2) i wybrać opcję Edytuj typ (1), a następnie zmienić Szablon widoku stosowany do nowych widoków (3) i w nowym oknie wybrać szablon Mechaniczny sufit (4). Utworzone rzuty będą widoczne w przeglądarce projektu w grupie Mechaniczne: Aby wygenerować rzuty podłogi postępować według powyższych instrukcji, wybierając szablon Rzut hydrauliczny. W razie konieczności w oknie Nowy rzut podłogi odznaczyć opcję Nie powielaj istniejących widoków. 3
4 4. Tworzenie sufitów podwieszanych Aby możliwe było umieszczenie (i ukrycie) elementów mechanicznych i połączeń między nimi, konieczne jest utworzenie sufitów podwieszanych we wszystkich pomieszczeniach na danej kondygnacji. Widok: Widoki Mechaniczne HVAC Rzuty sufitu (odwrócony) 1 Architektura Zbuduj Sufit Dla mało skomplikowanych kształtów pomieszczeń wygodniej jest wybrać narzędzie Automatycznego sufitu (1). Następnie należy kliknąć wewnątrz wybranego pomieszczenia (2) i ewentualnie odkliknąć poza obszarem konstrukcji (3). W niektórych przypadkach, np. kiedy w obwiedni pomieszczenia występują słupy, narzędzie do automatycznego tworzenia sufitu może nie działać prawidłowo i nie tworzyć domkniętej obwiedni bez przecinających się linii (1). W takim przypadku sufit należy utworzyć ręcznie za pomocą narzędzia Szkicuj sufit. 4
5 Podstawowym parametrem sufitu jest jego odsunięcie od poziomu, na którym się znajduje. Odsunięcie to można zmienić we właściwościach wybranego sufitu. UWAGA: Odsunięcie wysokości sufitu liczone jest od poziomu, na którym znajduje się sufit, a więc od dołu (od podłogi), nie od góry (od stropu). 5. Dodawanie elementów wentylacji i połączeń między nimi Poziom: Widoki Mechaniczne HVAC Rzuty sufitu (odwrócony) 1 Systemy HVAC Terminal wentylacyjny Wybrać i umieścić kilka Dyfuzorów zasilających oraz Dyfuzorów zwrotnych w lewej części budynku. Aby dodawane elementy umieszczane były na odpowiedniej wysokości, w oknie właściwości ustalić parametr Odsunięcie na wartość taką, jak w przypadku sufitu podwieszonego (np mm). Każde urządzenie posiada jeden podstawowy parametr określający jego wydajność Przepływ liczony w litrach na sekundę. Wartość tego parametru może być zmieniona na pasku pomocniczym (1). Dodatkowo, możliwe jest ukrycie każdej z czterech strzałek określających kierunek rozprowadzania lub pobierania powietrza (2). Aby dodać kanały wentylacyjne, wybrać: Systemy HVAC Kanał 5
6 Dostępne są kanały w trzech podstawowych kształtach (okrągły, prostokątny i prostokątny z zaokrąglonymi narożami). Utwórz dwa ciągi kanałów wentylacyjnych łączących ze sobą obie grupy dyfuzorów (zasilające oraz zwrotne). Szkicowanie ciągów wentylacyjnych najlepiej jest wykonać z aktywną opcją Autopołączenie. Może ona jednak generować problemy w przypadku, kiedy dwa niezależne kanały wentylacyjne będą się ze sobą przecinać: W takim przypadku należy zróżnicować wysokość, na jakiej znajduje się kanał wentylacyjnych. Dla ciągów kanałów, które występują na dwóch różnych wysokościach nie jest wykonywane automatyczne połączenie za pomocą trójników i czwórników. UWAGA: Aby szybko zaznaczyć cały ciąg kanałów należy najechać kursorem na jeden z jego elementów i naciskać przycisk TAB tak długo, aż wszystkie elementy składowe ciągu kanałów zostaną zaznaczone. Zaznaczenie zatwierdzić kliknięciem. Aby połączyć dyfuzory z elementami systemu kanałów wentylacyjnych, wybrać: Systemy HVAC Przewód elastyczny 6
7 Kliknąć na zakończenie kanału wentylacyjnego, a następnie na środek lub krawędź dyfuzora. UWAGA: Jeśli przekrój kanału i złącze dyfuzora różnią się (np. kanał wentylacyjny ma w przekroju kształt prostokąt, a dyfuzor zakończony jest okrągłym złączem), automatycznie zostaną wygenerowane tzw. Redukcje. UWAGA: Przy łączeniu ze sobą elementów systemu wentylacyjnego ważne jest, aby znajdowały się one w tej samej grupie (w tym samym systemie) przypisanym dla powietrza nawiewanego, usuwanego lub cyrkulowanego. Podczas tworzenie systemu kanałów: - łączących dyfuzory zasilające powietrze wybrać Typ systemu: powietrze nawiewane - łączących dyfuzory zwrotne powietrze wybrać Typ systemu: powietrze recyrkulacyjne 7
8 Każda zmiana wymiarów poszczególnych elementów systemu wentylacyjnego (np. wysokości/szerokości/średnicy kanału wentylacyjnego) skutkuje automatycznym generowaniem odpowiednich przejściówek i reduktorów: Gotowa instalacja wentylacyjna powinna wyglądać w sposób zbliżony do poniższego: Aby wykonać wymiarowanie kanałów w taki sposób, aby spełniały one postawione założenia, należy: Zaznaczyć cały wymiarowany system (lub jego część) przy użyciu klawisza TAB (1) Z panelu Analiza uruchomić narzędzie Wymiarowanie kanałów/rur (2) Określić wymagane parametry dla analizowanego systemu (3) 8
9 W zależności od ustalonych parametrów, kanały zostaną poszerzone lub zwężone. Zmiana jednostek, w których podawane są powyższe parametry jest możliwa w ustawieniach jednostek: Zarządzaj Ustawienia Jednostki projektu Dziedzina: HVAC Przepływ powietrza Edytuj Jednostki: Metry sześcienne na sekundę 6. Dodawanie urządzeń sanitarnych i orurowania Systemy Orurowanie Osprzęt hydrauliczny UWAGA: Hydrauliczny to chyba nieodpowiednie słowo w tym kontekście Jeśli to konieczne, wczytać odpowiednią rodzinę: C:\Program Data\Autodesk\RVT 2014\Libraries\Poland\MEP Kanalizacja sanitarna\... Widok: Hydraulika Rzuty 1 Umieścić kabinę prysznicową w narożu jednego z pomieszczeń: 9
10 Aby możliwe było utworzenie systemu rur doprowadzających wodę i odprowadzających ścieki z kabiny prysznicowej, utworzyć przekrój według poniższego schematu: Widok Utwórz Przekrój PPM na utworzonym przekroju Idź do widoku Po zaznaczeniu kabiny prysznicowej, możliwe będzie utworzenie rur w dwóch miejscach: Kliknięcie na jedną z ikon spowoduje utworzenie systemu rur. W celu zagwarantowania odpowiedniego spadku w systemie rur, który umożliwi odprowadzanie nieczystości, wybrać opcję Nachylenie w dół (1) i ustalić Wartość nachylenia (2). Zmiana jednostek, w których podawane są powyższe parametry jest możliwa w ustawieniach jednostek: Zarządzaj Ustawienia Jednostki projektu Dziedzina: Rurowanie Nachylenie Edytuj Jednostki: 1:Współczynnik 10
11 Naszkicować przebieg rur. Po wybraniu odpowiedniego nachylenia, rysowanie poziomych odcinków będzie skutkować tworzeniem szkicu pod odpowiednim kątem, jak niżej: W celu zmiany ułożenia rur w płaszczyźnie prostopadłej do rzutu, wybrać widok rzutu. Widok: Hydraulika Rzuty 1 Jeżeli utworzone rury nie są widoczne w danym rzucie, we właściwościach widoku (rzutu) wybrać edycję szablonu widoku Rzut hydrauliczny (1) i w nowo otwartym oknie odznaczyć pozycję Uwzględnij dla parametru Zakres widoku (2). Pozwoli to na edycję zakresu widoku we właściwościach rzutu, która była niedostępna ze względu na pobieranie jej parametrów z szablonu hydraulicznego. Z listy właściwości widoku wybrać wspomnianą edycję Zakresu widoku (1) i w nowo otwartym oknie zmienić Głębokość widoku (2) na poziom o jeden niższy od aktualnie wybranego lub zmienić wartość Odsunięcia (2). 11
12 Jeżeli nie jest możliwa zmiana poziomu szczegółowości widoku, należy wykonać czynności zbliżone do opisanych na poprzedniej stronie w celu odblokowania Edycji zakresu widoku. W tym przypadku należy jednak odznaczyć opcję Uwzględniaj dla parametru Poziom szczegółowości. Podobnie należy postępować w innych tego typu przypadkach. Gotowy system rurowy powinien wyglądać następująco: UWAGA: Systemy wentylacyjne (mechaniczne) i kanalizacyjne mogą być przeglądane w widokach 3D, które są generowane niezależnie dla tych dwóch przypadków. Na widoku 3D znajdującym się w przeglądarce projektu Hydraulika Widoki 3D Hydraulika 3D można zobaczyć osprzęt sanitarny, orurowanie itp., natomiast na widoku 3D Mechaniczne Widoki 3D {3D} widoczne są elementy wentylacyjne, kanały itp. 12
13 7. Kontrola systemów Widok: Mechaniczne Rzuty sufitu (odwrócony) 1 Widok: Hydraulika Rzuty 1 Zaznaczyć wybrany element systemu i uruchomić narzędzie Inspektor systemu na zakładce Analiza. Po uruchomieniu kontrolera i kliknięciu narzędzia Sprawdź (1), najechanie kursorem na poszczególne odcinki lub elementy składowe systemu będzie skutkować wyświetleniem informacji na temat przepływu powietrza w danym odcinku (2). Dodatkowo, w formie strzałek pojawi się tez informacja o kierunku przepływu strumienia (3). 8. Wykrywanie niepodłączonych elementów Widok: Mechaniczne Rzuty sufitu (odwrócony) 1 Analiza Sprawdź systemy Pokaż niepodłączone Wybrać z listy systemy, które mają być sprawdzone. Wszystkie niepodłączone elementy wybranych systemów zostaną wyróżnione ikoną ostrzeżenia (1), a kliknięcie na nie spowoduje wyświetlenie ostrzeżenia w formie tekstowej. 13
14 9. Sprawdzanie kolizji Współpracuj Współrzędne Sprawdzanie kolizji Uruchom sprawdzanie kolizji W nowo otwartym oknie wybrać elementy, które zostaną sprawdzone pod względem zaistnienia kolizji z Bieżącego projektu (1) i projektu, który został połączony z bieżącym projektem za pomocą narzędzia Revit Link Instalacje.rvt (2). 14

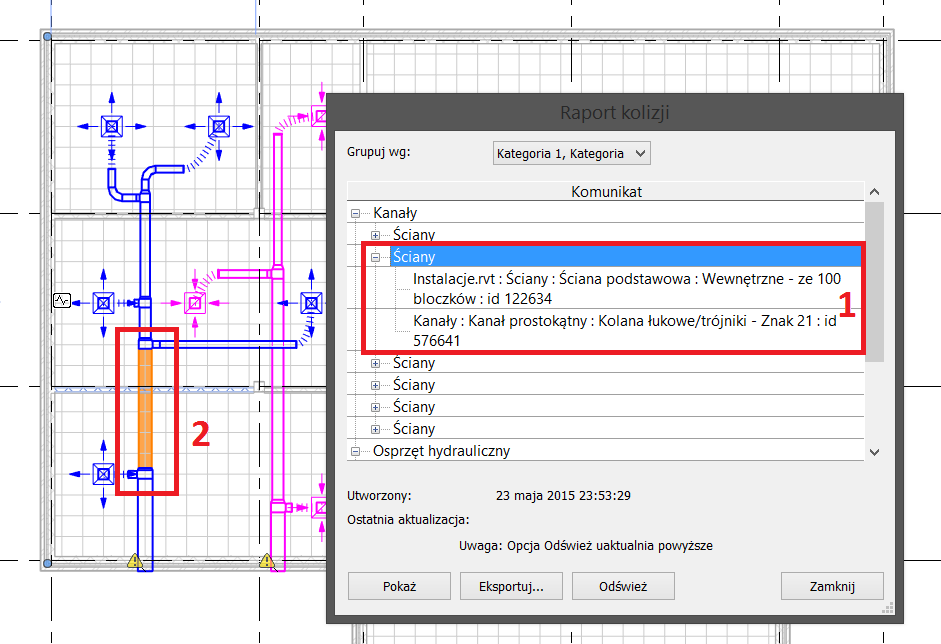

15 W kolejnym oknie zostanie wyświetlona lista wszystkich kolizji. Kliknięcie na poszczególne kolizje (1) spowoduje podświetlenie elementów powodujących kolizję w obszarze modelu (2). 15
