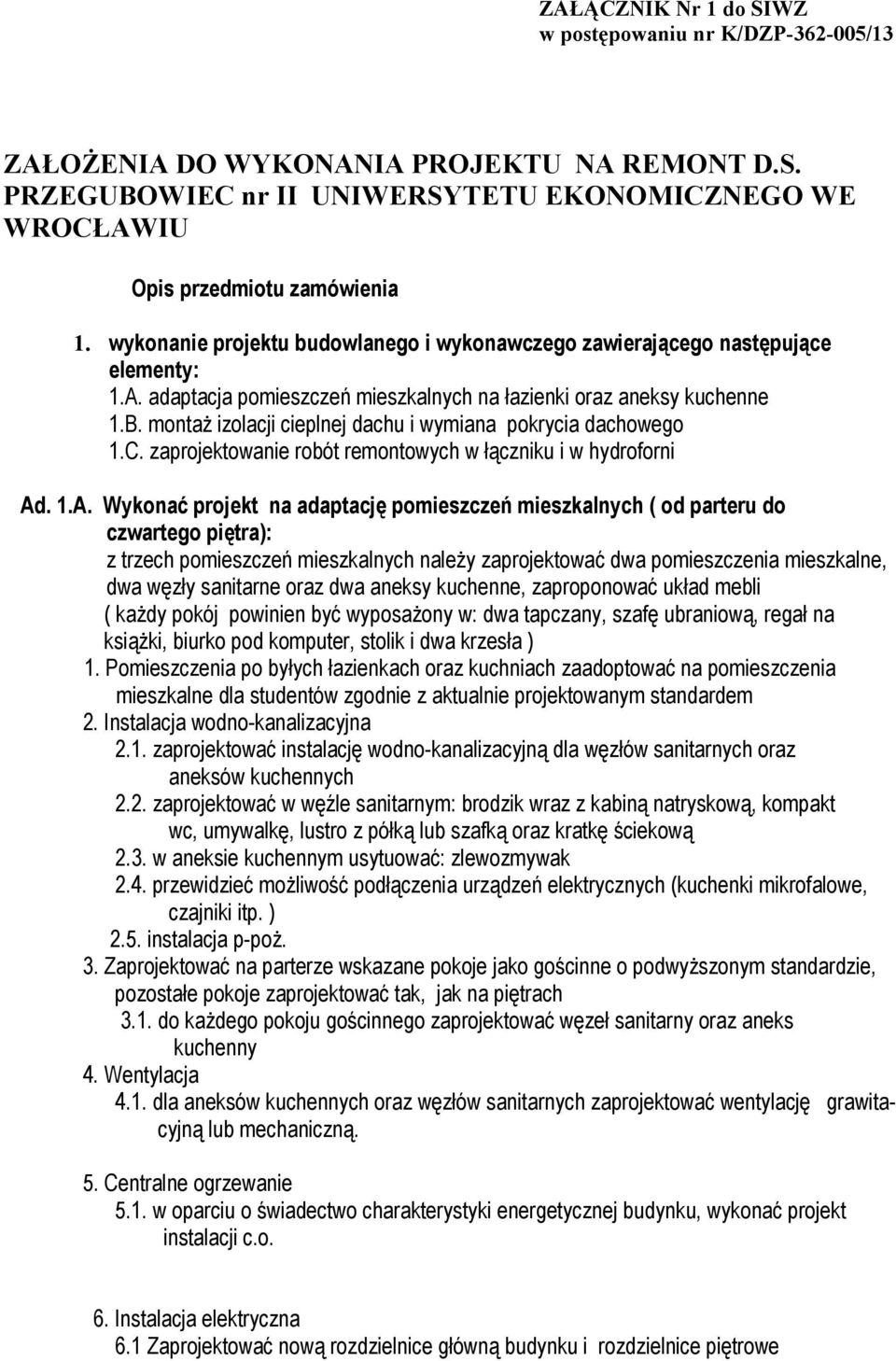

1 ZAŁĄCZNIK Nr 1 do SIWZ w postępowaniu nr K/DZP /13 ZAŁOŻENIA DO WYKONANIA PROJEKTU NA REMONT D.S. PRZEGUBOWIEC nr II UNIWERSYTETU EKONOMICZNEGO WE WROCŁAWIU Opis przedmiotu zamówienia 1. wykonanie projektu budowlanego i wykonawczego zawierającego następujące elementy: 1.A. adaptacja pomieszczeń mieszkalnych na łazienki oraz aneksy kuchenne 1.B. montaż izolacji cieplnej dachu i wymiana pokrycia dachowego 1.C. zaprojektowanie robót remontowych w łączniku i w hydroforni Ad. 1.A. Wykonać projekt na adaptację pomieszczeń mieszkalnych ( od parteru do czwartego piętra): z trzech pomieszczeń mieszkalnych należy zaprojektować dwa pomieszczenia mieszkalne, dwa węzły sanitarne oraz dwa aneksy kuchenne, zaproponować układ mebli ( każdy pokój powinien być wyposażony w: dwa tapczany, szafę ubraniową, regał na książki, biurko pod komputer, stolik i dwa krzesła ) 1. Pomieszczenia po byłych łazienkach oraz kuchniach zaadoptować na pomieszczenia mieszkalne dla studentów zgodnie z aktualnie projektowanym standardem 2. Instalacja wodno-kanalizacyjna 2.1. zaprojektować instalację wodno-kanalizacyjną dla węzłów sanitarnych oraz aneksów kuchennych 2.2. zaprojektować w węźle sanitarnym: brodzik wraz z kabiną natryskową, kompakt wc, umywalkę, lustro z półką lub szafką oraz kratkę ściekową 2.3. w aneksie kuchennym usytuować: zlewozmywak 2.4. przewidzieć możliwość podłączenia urządzeń elektrycznych (kuchenki mikrofalowe, czajniki itp. ) 2.5. instalacja p-poż. 3. Zaprojektować na parterze wskazane pokoje jako gościnne o podwyższonym standardzie, pozostałe pokoje zaprojektować tak, jak na piętrach 3.1. do każdego pokoju gościnnego zaprojektować węzeł sanitarny oraz aneks kuchenny 4. Wentylacja 4.1. dla aneksów kuchennych oraz węzłów sanitarnych zaprojektować wentylację grawitacyjną lub mechaniczną. 5. Centralne ogrzewanie 5.1. w oparciu o świadectwo charakterystyki energetycznej budynku, wykonać projekt instalacji c.o. 6. Instalacja elektryczna 6.1 Zaprojektować nową rozdzielnice główną budynku i rozdzielnice piętrowe

montaż izolacji cieplnej dachu i wymiana pokrycia dachowego 1.C. zaprojektowanie robót remontowych w łączniku i w hydroforni Ad

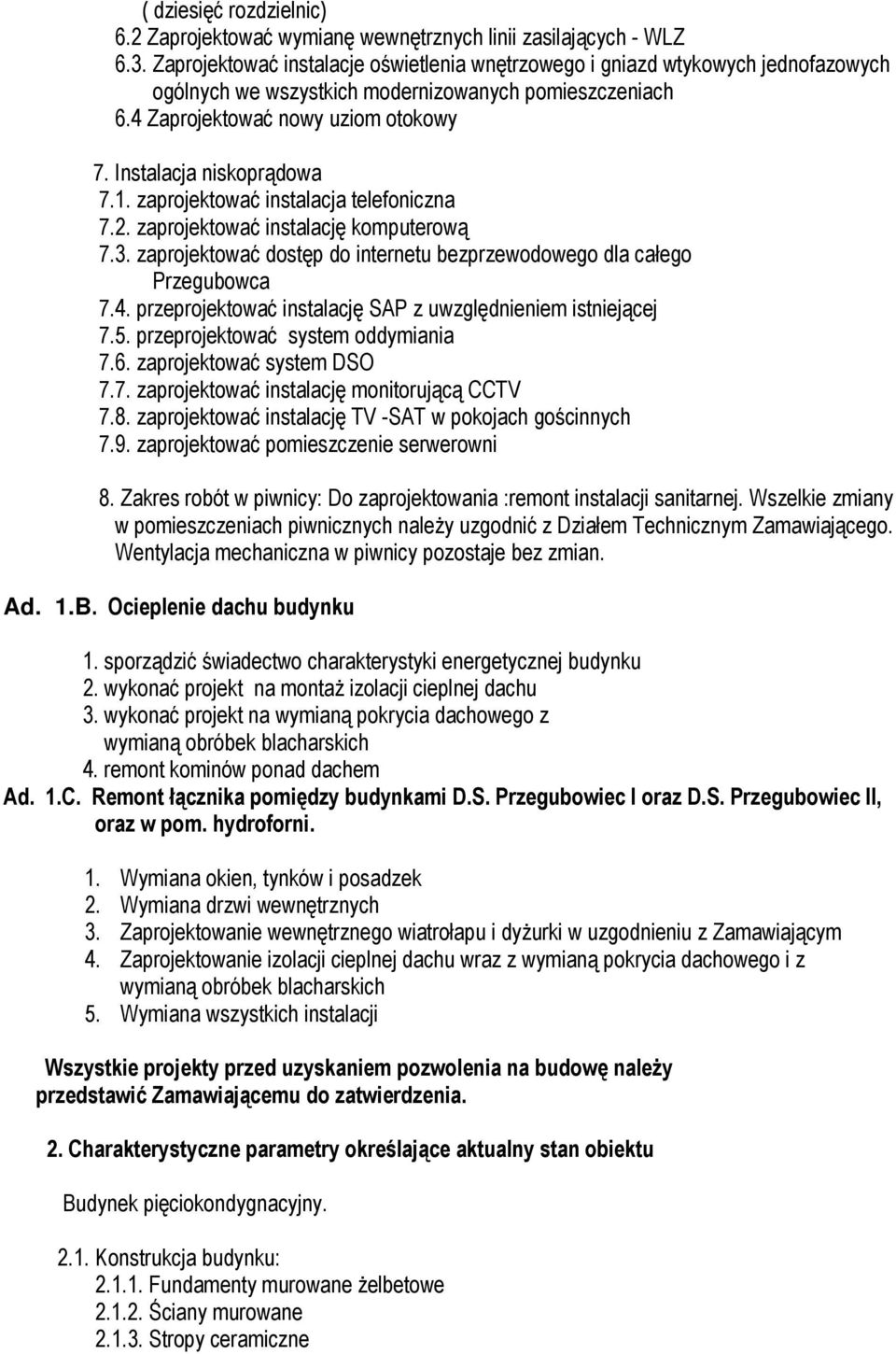

2 ( dziesięć rozdzielnic) 6.2 Zaprojektować wymianę wewnętrznych linii zasilających - WLZ 6.3. Zaprojektować instalacje oświetlenia wnętrzowego i gniazd wtykowych jednofazowych ogólnych we wszystkich modernizowanych pomieszczeniach 6.4 Zaprojektować nowy uziom otokowy 7. Instalacja niskoprądowa 7.1. zaprojektować instalacja telefoniczna 7.2. zaprojektować instalację komputerową 7.3. zaprojektować dostęp do internetu bezprzewodowego dla całego Przegubowca 7.4. przeprojektować instalację SAP z uwzględnieniem istniejącej 7.5. przeprojektować system oddymiania 7.6. zaprojektować system DSO 7.7. zaprojektować instalację monitorującą CCTV 7.8. zaprojektować instalację TV -SAT w pokojach gościnnych 7.9. zaprojektować pomieszczenie serwerowni 8. Zakres robót w piwnicy: Do zaprojektowania :remont instalacji sanitarnej. Wszelkie zmiany w pomieszczeniach piwnicznych należy uzgodnić z Działem Technicznym Zamawiającego. Wentylacja mechaniczna w piwnicy pozostaje bez zmian. Ad. 1.B. Ocieplenie dachu budynku 1. sporządzić świadectwo charakterystyki energetycznej budynku 2. wykonać projekt na montaż izolacji cieplnej dachu 3. wykonać projekt na wymianą pokrycia dachowego z wymianą obróbek blacharskich 4. remont kominów ponad dachem Ad. 1.C. Remont łącznika pomiędzy budynkami D.S. Przegubowiec I oraz D.S. Przegubowiec II, oraz w pom. hydroforni. 1. Wymiana okien, tynków i posadzek 2. Wymiana drzwi wewnętrznych 3. Zaprojektowanie wewnętrznego wiatrołapu i dyżurki w uzgodnieniu z Zamawiającym 4. Zaprojektowanie izolacji cieplnej dachu wraz z wymianą pokrycia dachowego i z wymianą obróbek blacharskich 5. Wymiana wszystkich instalacji Wszystkie projekty przed uzyskaniem pozwolenia na budowę należy przedstawić Zamawiającemu do zatwierdzenia. 2. Charakterystyczne parametry określające aktualny stan obiektu Budynek pięciokondygnacyjny Konstrukcja budynku: Fundamenty murowane żelbetowe Ściany murowane Stropy ceramiczne

Instalacja niskoprądowa 7.1. zaprojektować instalacja telefoniczna 7.2. zaprojektować instalację komputerową 7.3. zaprojektować dostęp do internetu bezprzewodowego dla całego Przegubowca 7.4.

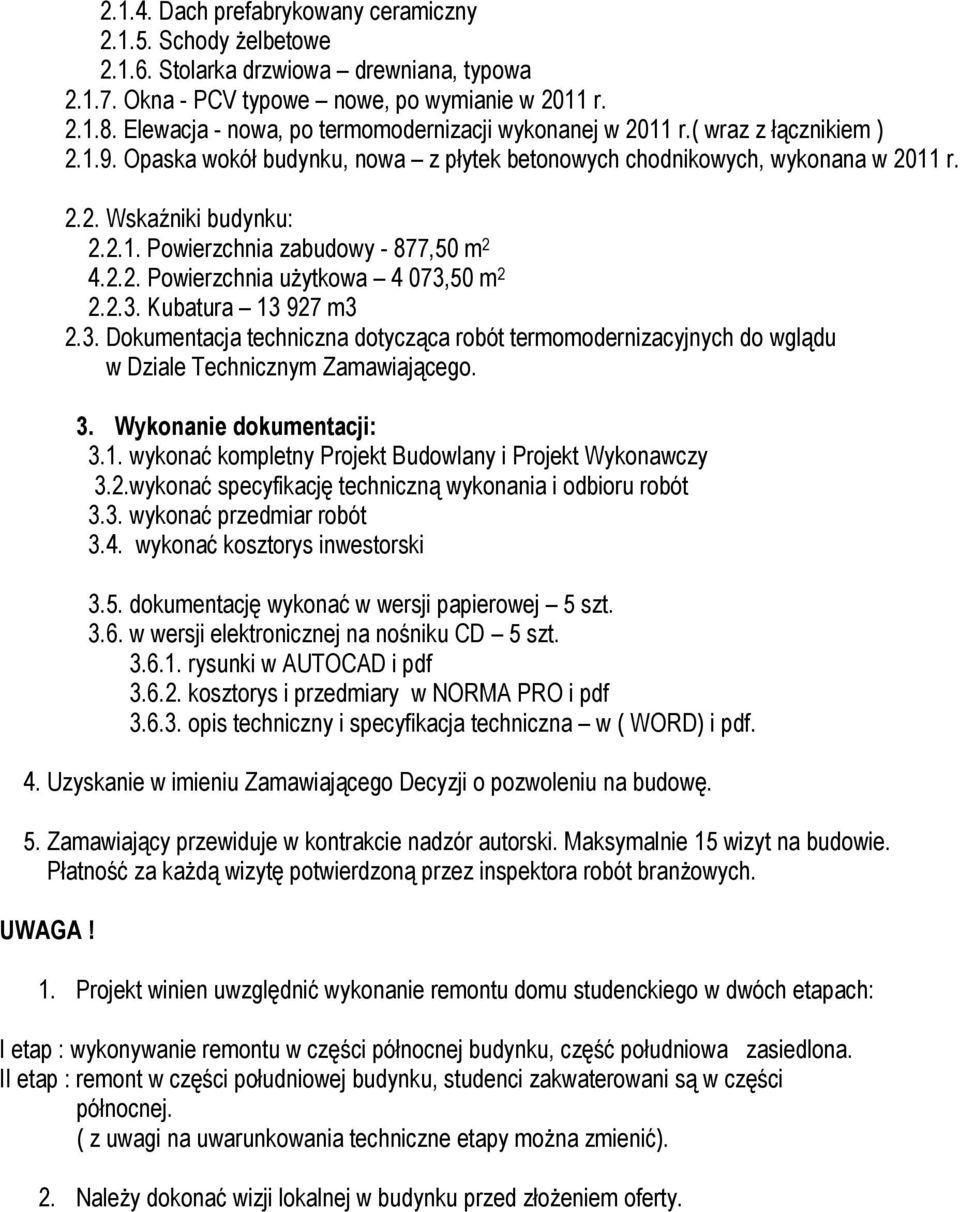

3 Dach prefabrykowany ceramiczny Schody żelbetowe Stolarka drzwiowa drewniana, typowa Okna - PCV typowe nowe, po wymianie w 2011 r Elewacja - nowa, po termomodernizacji wykonanej w 2011 r.( wraz z łącznikiem ) Opaska wokół budynku, nowa z płytek betonowych chodnikowych, wykonana w 2011 r Wskaźniki budynku: Powierzchnia zabudowy - 877,50 m Powierzchnia użytkowa 4 073,50 m Kubatura m Dokumentacja techniczna dotycząca robót termomodernizacyjnych do wglądu w Dziale Technicznym Zamawiającego. 3. Wykonanie dokumentacji: 3.1. wykonać kompletny Projekt Budowlany i Projekt Wykonawczy 3.2.wykonać specyfikację techniczną wykonania i odbioru robót 3.3. wykonać przedmiar robót 3.4. wykonać kosztorys inwestorski 3.5. dokumentację wykonać w wersji papierowej 5 szt w wersji elektronicznej na nośniku CD 5 szt rysunki w AUTOCAD i pdf kosztorys i przedmiary w NORMA PRO i pdf opis techniczny i specyfikacja techniczna w ( WORD) i pdf. 4. Uzyskanie w imieniu Zamawiającego Decyzji o pozwoleniu na budowę. 5. Zamawiający przewiduje w kontrakcie nadzór autorski. Maksymalnie 15 wizyt na budowie. Płatność za każdą wizytę potwierdzoną przez inspektora robót branżowych. UWAGA! 1. Projekt winien uwzględnić wykonanie remontu domu studenckiego w dwóch etapach: I etap : wykonywanie remontu w części północnej budynku, część południowa zasiedlona. II etap : remont w części południowej budynku, studenci zakwaterowani są w części północnej. ( z uwagi na uwarunkowania techniczne etapy można zmienić). 2. Należy dokonać wizji lokalnej w budynku przed złożeniem oferty.

2.2. Powierzchnia użytkowa 4 073,50 m 2 2.2.3. Kubatura 13 927 m3 2.3. Dokumentacja techniczna dotycząca robót termomodernizacyjnych do wglądu w Dziale Technicznym Zamawiającego. 3.

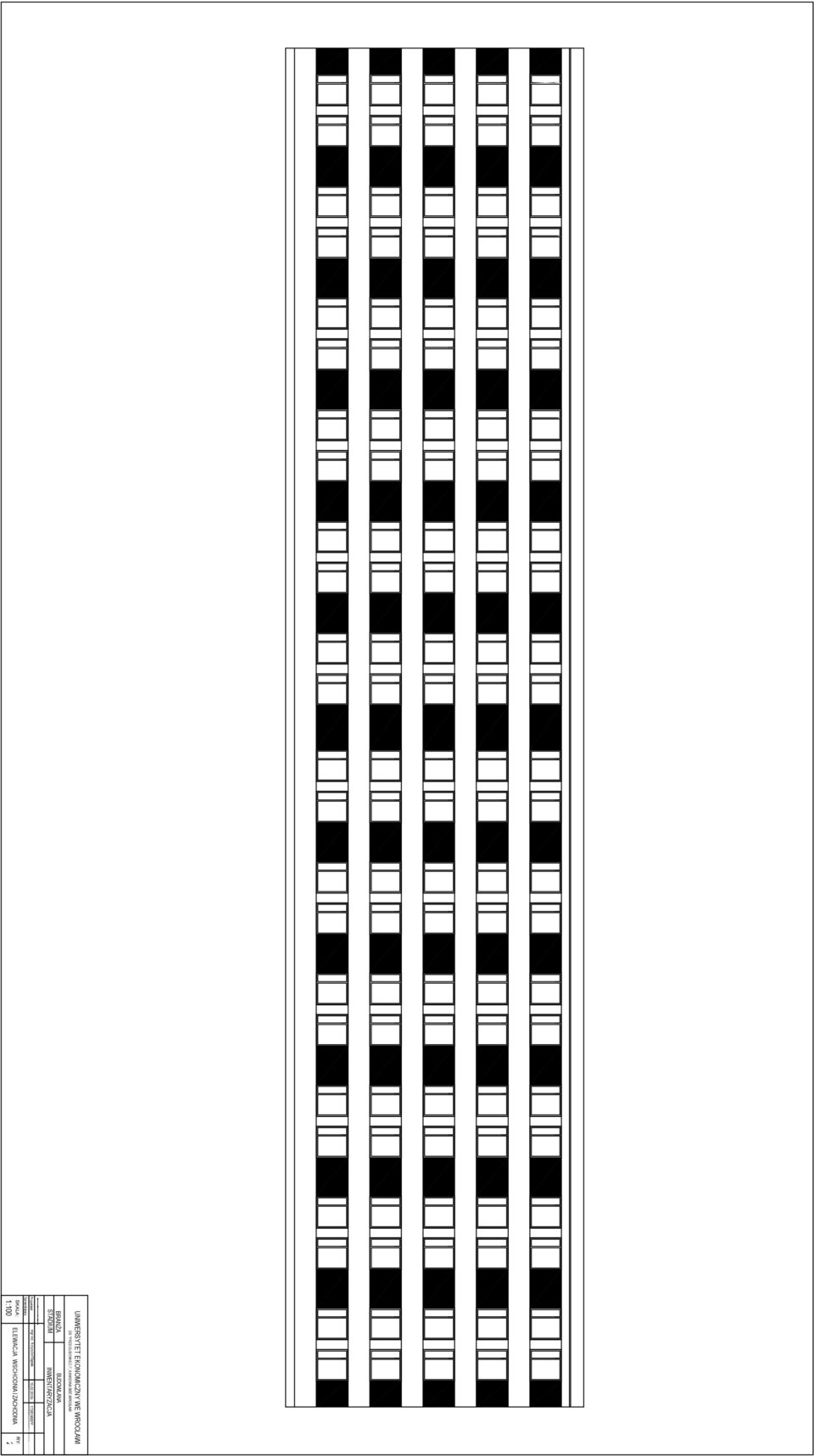

4 UNIWERSYTET EKONOMICZNY WE WROCŁAWIU DS "PRZEGUBOWIEC I", KAMIENNA 35/37, WROCŁAW BRANŻA STADIUM BUDOWLANA INWENTARYZACJA Projektant: Sprawdzający: mgr inż. Krzysztof Stypuła r. 173/81/WBPP SKALA: 1:100 ELEWACJA WSCHODNIA I ZACHODNIA RYS.NR 2.

Projektant: Sprawdzający: mgr inż. Krzysztof Stypuła 15.02.
