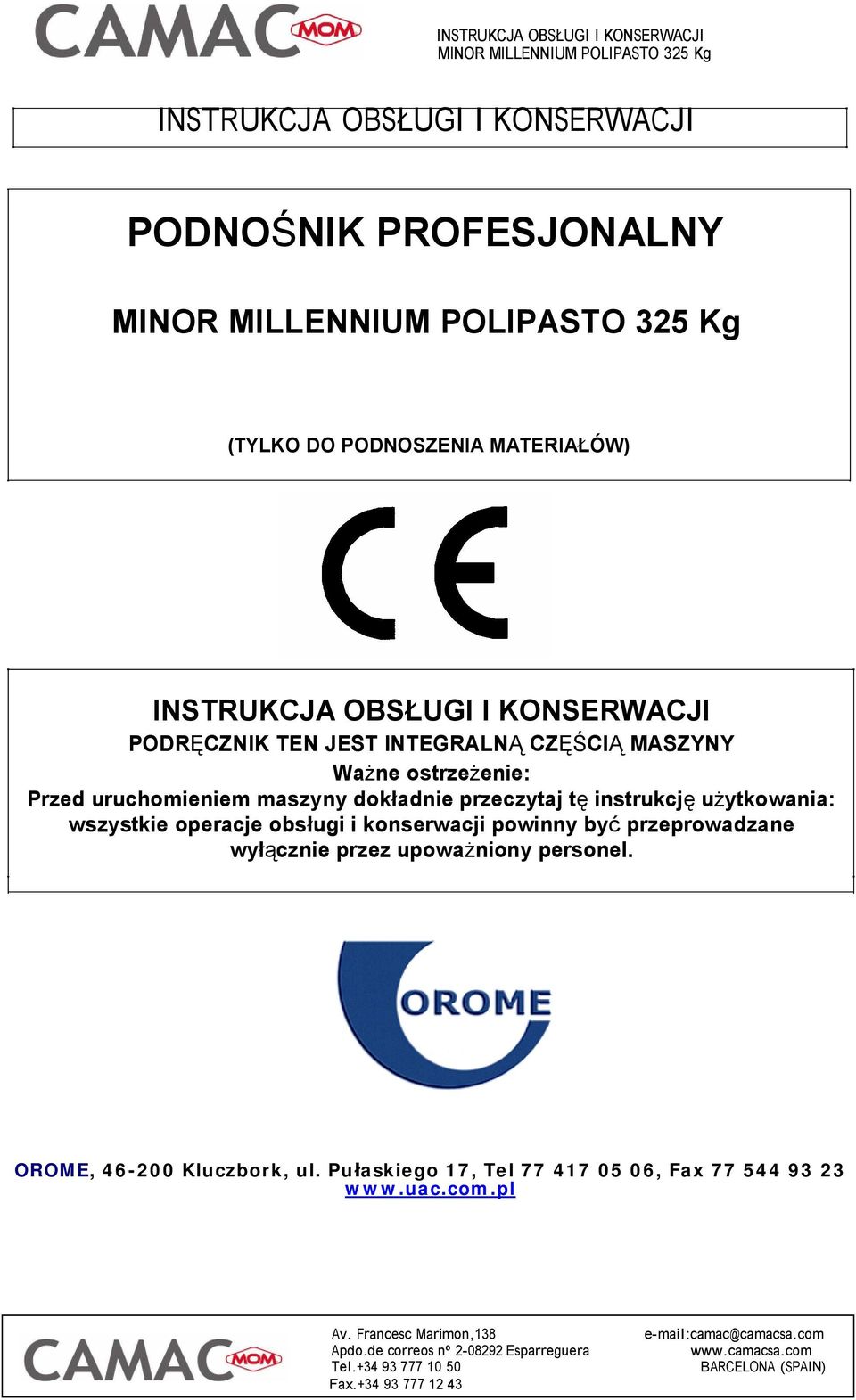

1 INSTRUKCJA OBS UGI I KONSERWACJI PODNO NIK PROFESJONALNY (TYLKO DO PODNOSZENIA MATERIA ÓW) INSTRUKCJA OBS UGI I KONSERWACJI PODR CZNIK TEN JEST INTEGRALN CZ CI MASZYNY Wa ne ostrze enie: Przed uruchomieniem maszyny dok adnie przeczytaj t instrukcj u ytkowania: wszystkie operacje obs ugi i konserwacji powinny by przeprowadzane wy cznie przez upowa niony personel. Av. Francesc Marimon,138 camac@camacsa.com Apdo.de correos nº Esparreguera Tel BARCELONA (SPAIN) Fax

2 UWAGA Nasze urz dzenia s przeznaczone wy cznie do adowania materia ów Absolutnie zabrania si podnoszenia i opuszczania osób Niniejsza instrukcja przedstawia podstawowe charakterystyki zarówno podno nika Minor Millennium Poliplasto 325, jak i akcesoriów, jakie mog by do niej do czane. CAMAC, Catalana de Material Auxiliar de Construcción, S.A. zastrzega sobie prawo wprowadzania modyfikacji z zachowaniem podstawowych charakterystyk maszyn. 1. OGÓLNE WARUNKI SPRZEDA Y * Nasz podno nik obj ty jest gwarancj : 12 miesi cy od daty sprzeda y w zakresie dowolnej wady produkcyjnej. * Nasza gwarancja NIE obejmuje: - Obs ugi przez personel nie upowa niony. - Stosowania nie oryginalnych cz ci zamiennych. - Podró y naszych techników w celu dokonywania napraw naszych urz dze. - Dostaw cz ci zamiennych przez agencje nie zatwierdzone przez CAMAC, S.A. * Klient posiada termin 30 dni kalendarzowych na wys anie nale ycie wype nionego certyfikatu gwarancji do CAMAC, Catalana de Material Auxiliar de Construcción, S.A. * W celu skorzystania z naprawy gwarancyjnej nale y przedstawi certyfikat gwarancji. * Klient lub ytkownik zobowi zuje si wykonywa kontrol i konserwacj okre lon w niniejszej instrukcji, zgodnie z wszelkimi zaleceniami CAMAC, S.A. * Awarie spowodowane nieprawid ow obs ug nie s obj te udzielon gwarancj. * Naprawy gwarancyjne winny by wykonywane przez upowa niony serwis techniczny. * W przypadku zamawiania cz ci zamiennych, nale y poda indywidualny kod cz ci. UWAGA! Przechowuj ten dokument w bezpiecznym miejscu. Je eli w dowolnej chwili b dziesz potrzebowa cz ci zamiennej, skorzystaj z za czonych ostrze e. 1

3 2. OSTRZE ENIA DOTYCZ CE INSTALACJI INSTRUKCJA OBS UGI I KONSERWACJI * Przed uruchomieniem dowolnego podno nika CAMAC, nale y wzi pod uwag nast puj ce: Okre li stref zagro enia (obszar, nad którym adunek mo e zosta zawieszony) i odpowiednio oznaczy, aby nie wesz a tam adna osoba. Przed jak kolwiek manipulacj urz dzeniem sprwadzi czy jest ono od czone od zasilania z sieci. Po jego od czeniupami taj o roz adowaniu kondensatorów, naciskaj c dowolny przycisk na panelu (podnoszenie lub opuszczanie). Nie prze adowywa nap du, przestrzegaj c maksymalne dopuszczalne obci enia nap du urz dzenia lub danego akcesoria. Je eli nap d nie cza si, ycha dziwne d wi ki lub dowolne inne anomalie, przerwa korzystanie z maszyny i powiadomi u by techniczne. Zwraca uwag na tabliczki ostrzegawcze i stosowa si do ich instrukcji. Zawsze pozostawi dwa zwoje liny na bnie, aby zapobiec szarpni ciom. Nie korzysta regularnie z ko cówki górnego oczepu. Lina ca do podnoszenia powinna by przechowywany w stanie onym, gdy maszyna nie jest ytkowana, aby zapobiega jej uszkodzeniom. Lina u ca do podnoszenia powinna by zawsze dobrze nasmarowana. Absolutnie zabrania si podnoszenia i opuszczania osób. Sprawdzi, czy operator widzi ca stref zagro enia i zapewni, aby operator mia wystarczaj mo liwo wolnych ruchów i by ubezpieczony pasem bezpiecze stwa. Sprawdzi druty, lin, hak zawsze przed ich wykorzystaniem do podnoszenia. 2

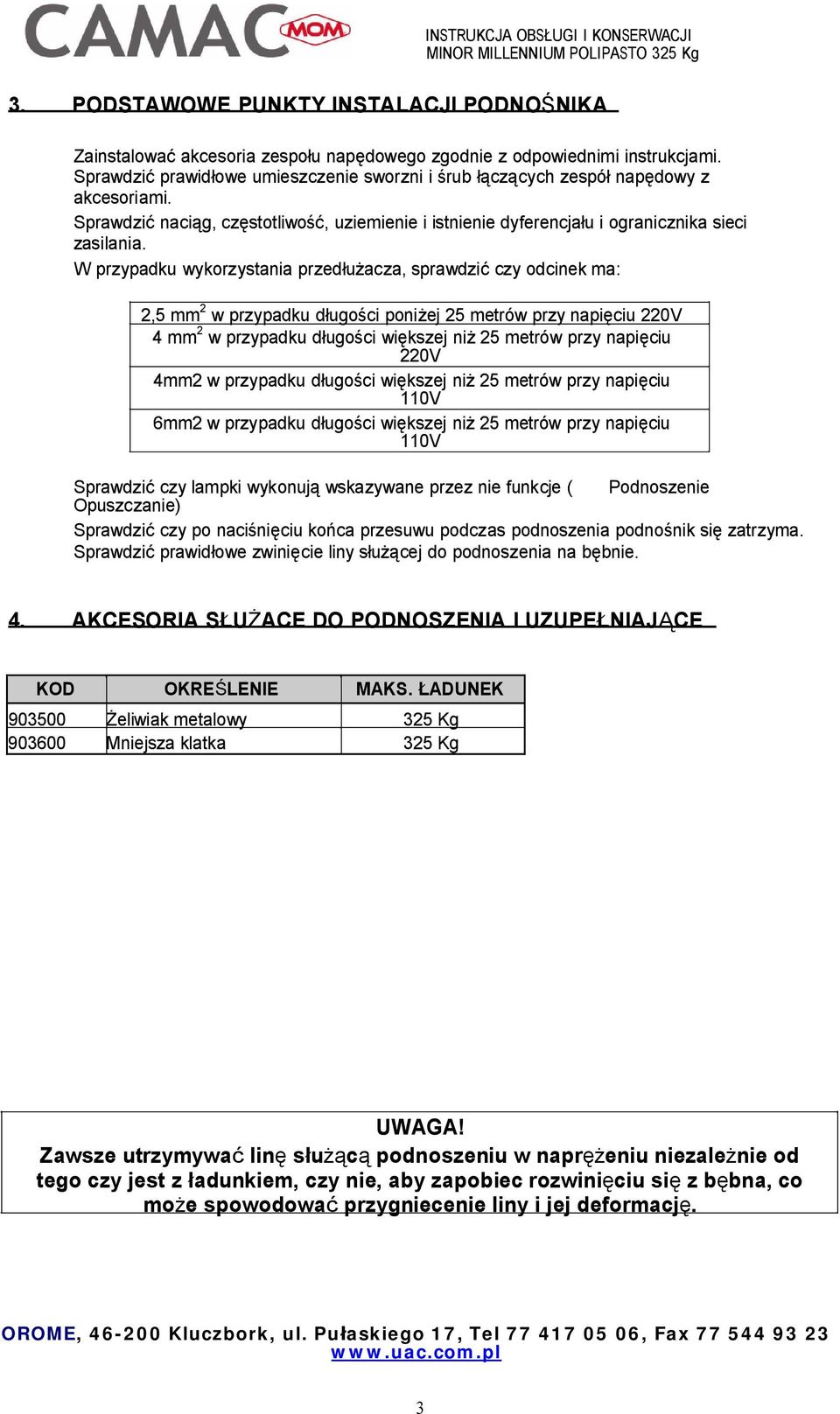

4 3. PODSTAWOWE PUNKTY INSTALACJI PODNO NIKA Zainstalowa akcesoria zespo u nap dowego zgodnie z odpowiednimi instrukcjami. Sprawdzi prawid owe umieszczenie sworzni i rub cz cych zespó nap dowy z akcesoriami. Sprawdzi naci g, cz stotliwo, uziemienie i istnienie dyferencja u i ogranicznika sieci zasilania. W przypadku wykorzystania przed acza, sprawdzi czy odcinek ma: 2,5 mm 2 w przypadku ugo ci poni ej 25 metrów przy napi ciu 220V 4 mm 2 w przypadku ugo ci wi kszej ni 25 metrów przy napi ciu 220V 4mm2 w przypadku ugo ci wi kszej ni 25 metrów przy napi ciu 110V 6mm2 w przypadku ugo ci wi kszej ni 25 metrów przy napi ciu 110V Sprawdzi czy lampki wykonuj wskazywane przez nie funkcje ( Podnoszenie Opuszczanie) Sprawdzi czy po naci ni ciu ko ca przesuwu podczas podnoszenia podno nik si zatrzyma. Sprawdzi prawid owe zwini cie liny cej do podnoszenia na bnie. 4. AKCESORIA U ACE DO PODNOSZENIA I UZUPE NIAJ CE KOD OKRE LENIE MAKS. ADUNEK eliwiak metalowy 325 Kg Mniejsza klatka 325 Kg UWAGA! Zawsze utrzymywa lin u c podnoszeniu w napr eniu niezale nie od tego czy jest z adunkiem, czy nie, aby zapobiec rozwini ciu si z b bna, co mo e spowodowa przygniecenie liny i jej deformacj. 3

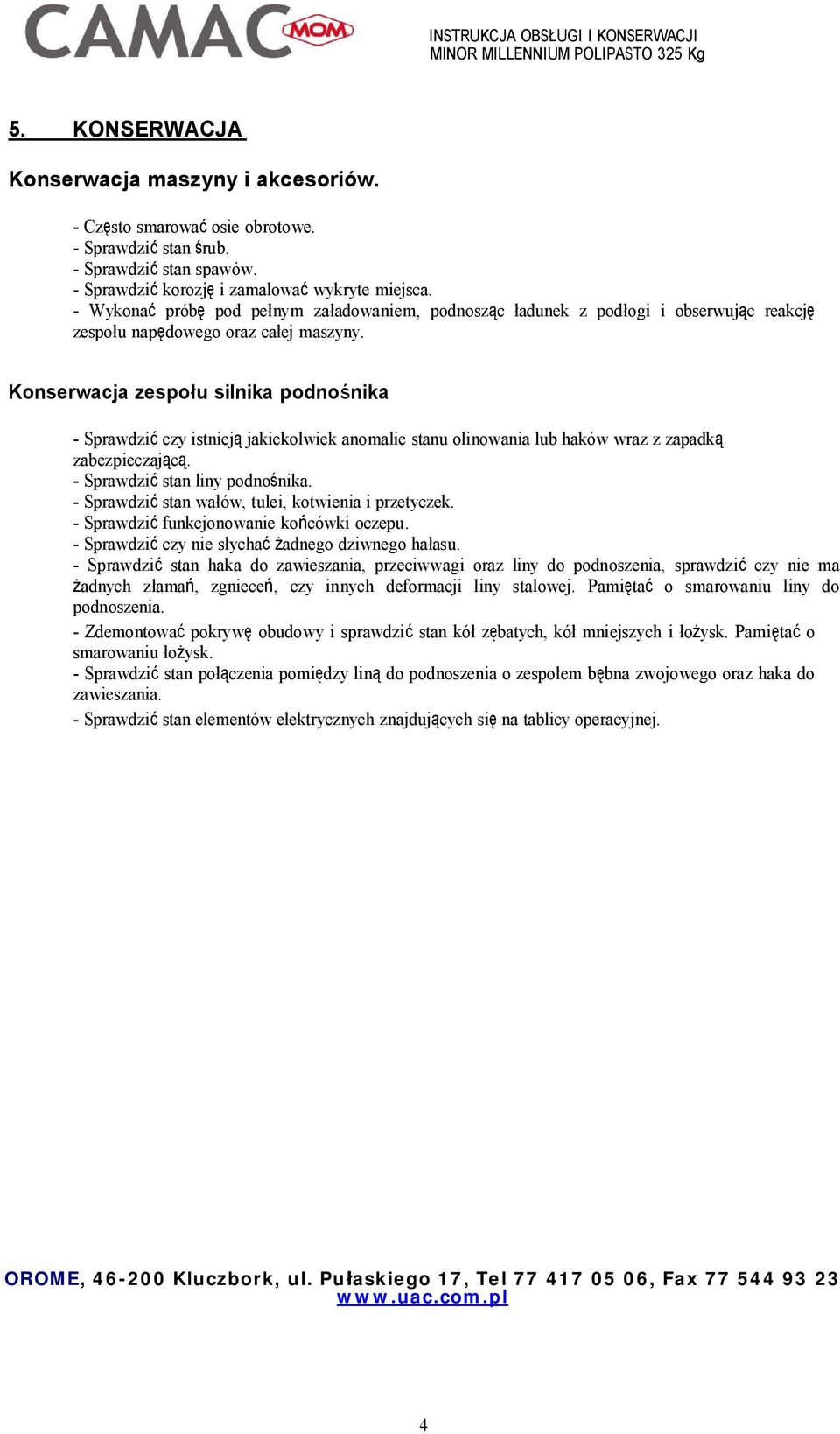

5 5. KONSERWACJA Konserwacja maszyny i akcesoriów. - Cz sto smarowa osie obrotowe. - Sprawdzi stan rub. - Sprawdzi stan spawów. - Sprawdzi korozj i zamalowa wykryte miejsca. - Wykona prób pod pe nym za adowaniem, podnosz c adunek z pod ogi i obserwuj c reakcj zespo u nap dowego oraz ca ej maszyny. Konserwacja zespo u silnika podno nika - Sprawdzi czy istniej jakiekolwiek anomalie stanu olinowania lub haków wraz z zapadk zabezpieczaj c. - Sprawdzi stan liny podno nika. - Sprawdzi stan wa ów, tulei, kotwienia i przetyczek. - Sprawdzi funkcjonowanie ko cówki oczepu. - Sprawdzi czy nie ycha adnego dziwnego ha asu. - Sprawdzi stan haka do zawieszania, przeciwwagi oraz liny do podnoszenia, sprawdzi czy nie ma adnych ama, zgniece, czy innych deformacji liny stalowej. Pami ta o smarowaniu liny do podnoszenia. - Zdemontowa pokryw obudowy i sprawdzi stan kó z batych, kó mniejszych i o ysk. Pami ta o smarowaniu o ysk. - Sprawdzi stan po czenia pomi dzy lin do podnoszenia o zespo em b bna zwojowego oraz haka do zawieszania. - Sprawdzi stan elementów elektrycznych znajduj cych si na tablicy operacyjnej. 4

6 6. SCHEMAT ELEKTRYCZNY STEROWANIA ZDALNEGO (325 Kg) ESQUEMA ELÉCTRICO TELEMANDO (325Kg) VERSIONES SERIE MINOR BASE-POLIPASTO-PLUMA-PÓRTICO CAMAC MOM Catalana de Material Auxiliar de Construcción. S.A. CONDENSADOR FINAL DE CARRERA MOTOR TRANSFORMADOR REGLETA TIERRA MARRÓN NEGRO AZUL BOTONERA MOD. P03.1 EMERGENCIA 2 SUBIDA 3 BAJADA 1 RED Botonera Baja tensión Mod. P03.1 5

7 7. PODNO NIK MINOR MILLENNIUM POLIPASTO 325KG CHARAKTERYSTYKI TECHNICZNE Moc podnoszenia (Kg) 325 Pr dko podnoszenia (m/min) 22 ugo liny (m) 30/60 rednica liny (mm) 5 Obci enie niszcz ce liny (Kg) 1980 Moc silnika (C.V.) 2,2 Napi cie silnika jednofazowego (V) 220 Napi cie manewrowe (V) 48 Masa (Kg) 63 Wymiary: Szeroko (mm) 450 ugo (mm) 470 Wysoko (mm) 460 Pojemno (m 3 ) 0,1 7.1 TRYB ZASTOSOWANIA: a.- W górnej cz ci umie 2 stalowe liny wytrzymuj ce dopuszczalne obci enie podno nika Minor Millennium Polipasto 325 Kg. b.- Na zainstalowanych linach umieszczamy podno nik Minor Millennium Polipasto na 2 hakach, w jakie jest wyposa ony w swojej górnej cz ci, tak aby urz dzenie by o ca kowicie prostopadle zawieszone w stosunku do pod o a pracy, poniewa w innym przypadku lina s u ca do podnoszenia zwija aby si le, powoduj c jej uszkodzenie. c.- Urz dzenie mo na wykorzystywa po jego zawieszeniu i ustawieniu. 6

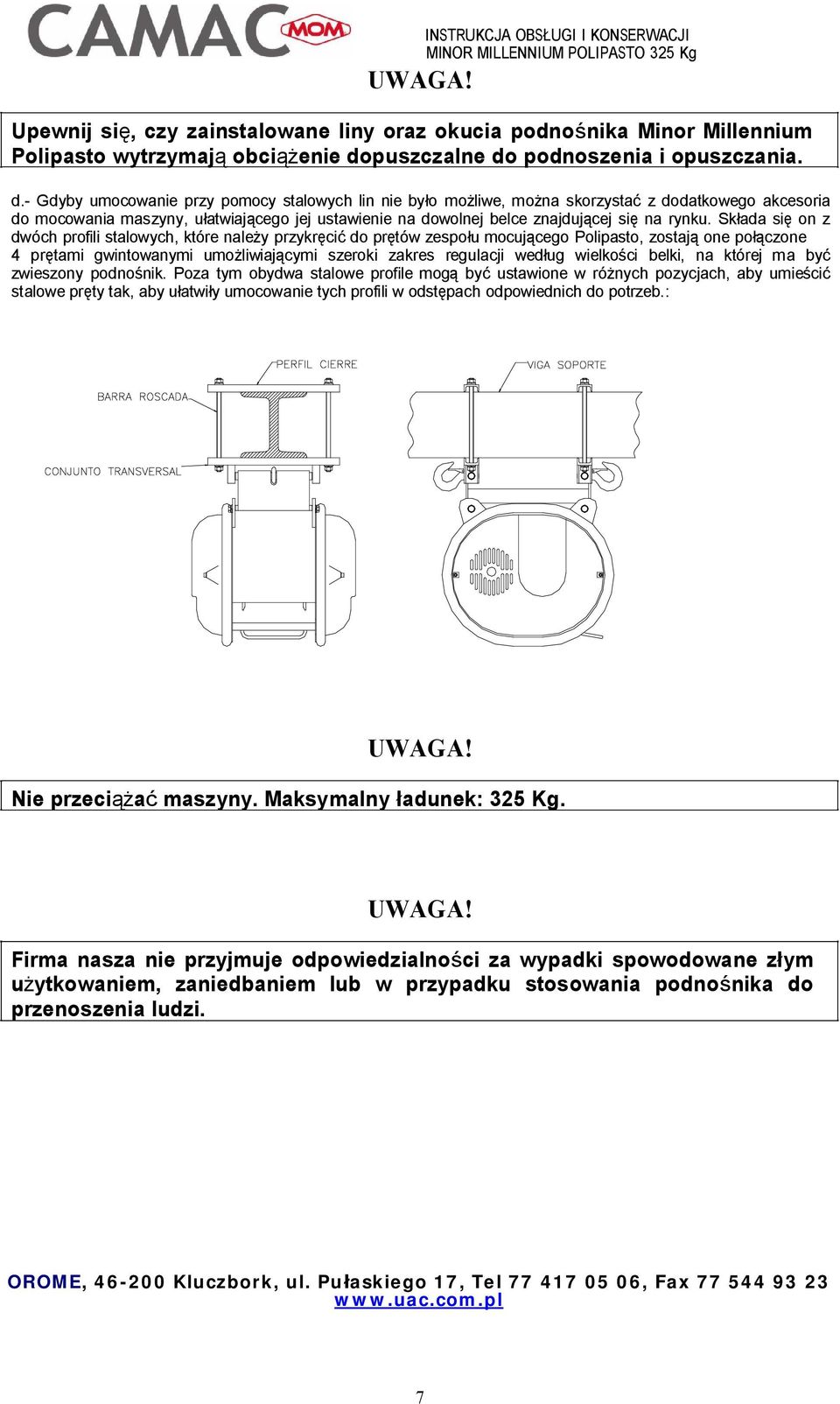

8 UWAGA! Upewnij si, czy zainstalowane liny oraz okucia podno nika Minor Millennium Polipasto wytrzymaj obci enie dopuszczalne do podnoszenia i opuszczania. d.- Gdyby umocowanie przy pomocy stalowych lin nie by o mo liwe, mo na skorzysta z dodatkowego akcesoria do mocowania maszyny, u atwiaj cego jej ustawienie na dowolnej belce znajduj cej si na rynku. Sk ada si on z dwóch profili stalowych, które nale y przykr ci do pr tów zespo u mocuj cego Polipasto, zostaj one po czone 4 pr tami gwintowanymi umo liwiaj cymi szeroki zakres regulacji wed ug wielko ci belki, na której ma by zwieszony podno nik. Poza tym obydwa stalowe profile mog by ustawione w ró nych pozycjach, aby umie ci stalowe pr ty tak, aby u atwi y umocowanie tych profili w odst pach odpowiednich do potrzeb.: UWAGA! Nie przeci a maszyny. Maksymalny adunek: 325 Kg. UWAGA! Firma nasza nie przyjmuje odpowiedzialno ci za wypadki spowodowane ym u ytkowaniem, zaniedbaniem lub w przypadku stosowania podno nika do przenoszenia ludzi. 7

9 8. CZ CI I KODY CZ CI ZAMIENNYCH 8.1 CZ CI URZ DZENIA POLIPASTO NR CZ SCI OKRE LENIE KOD ILO 1 Zespó poprzeczny R Gwintowany pr t regulacyjny R Profil zamkni cia R Nakr tka M12 R Podk adka M12 R Podk adka elastyczna M12 R Ochrona bna R NR CZ SCI OKRE LENIE KOD ILO 1 Zespó mocuj cy Polipasto R Zespó liny stalowej R Przeciwwaga R Sworze podpieraj cy R Hak C.D.S. R Zespó przeciwwagi R Spr yna R

10 ABB A ABB A INSTRUKCJA OBS UGI I KONSERWACJI 8.2 CZ CI SILNIKA JEDNOFAZOWEGO 2,2 C.V. NR CZ SCI OKRE LENIE KOD ILO 1 Hamulec zacisku R Wirnik silnika 79x140 R ysko RS R Pokrywa skrzyni zacisków R Zespó statora 220V R Zaciski pod czeniowe R Ko nierz silnika na wyj ciu osi R Ochrona wentylatora R Wentylator aluminiowy R Nakr tka regulacji hamulca R Nakr tka hamulca R Podk adka hamulca R Dwustronna ruba mocuj ca R Pokrywa hamulca silnika R ysko RS R Nakr tka mocuj ca wirnik R Spr yna hamulca R Dwustronna ruba napi cia hamulca R tla ruby dwustronnej R Podk adka pokrywy yska R CZ CI OKABLOWANIA STEROWANIA ZDALNEGO NR CZ SCI OKRE LENIE KOD ILO 1 czówka R Transformator R cznik GMC-9 R A 2 4 Kondensator 80Mf R yta podstawy modu u okabl. R cznik powietrzny /F R cznik powietrzny /M R cznik powietrzny (napi cie) R Panel z przyciskami bez liny R Lina P-03-1 awaryjna R Lina P-03-1 podnoszenia/opuszczania R Przycisk wy. awaryjnego P-03-1 R Lina 1,30 m + cznik R Lina 15 m + cznik R Lina 30 m + cznik R Modu okablowania komplet R

11 8.4 CZ CI WIGNI KO CA OCZEPU NR CZ SCI OKRE LENIE KOD ILO 1 wignia pr du sta ego R Spr yna pr du sta ego R Wy cznik ko ca oczepu R CZ CI ZESPO U NAP DOWEGO NR CZ SCI OKRE LENIE KOD ILO Pokrywa boczna. Strona 1 przek adni batej R Podstawa po stronie 2 przek adni batej R Podstawa po stronie modu u R Pokrywa boczna po stronie 4 silnika R ysko po stronie przek adni 5 batej R ysko po stronie silnika R Separator R Zespó wózka R O posrednia R Silnik jednofazowy R Tuleja osi po redniej R ruba DIN933 M10x25 R Podk adka mocuj ca R Zespó ko a po redniego R Ustalacz DIN471 o ø30 R Klin DIN6885 8x7x30 R Ko o mocy R ruba DIN912 M6x16 R Separator ko a mocy R
