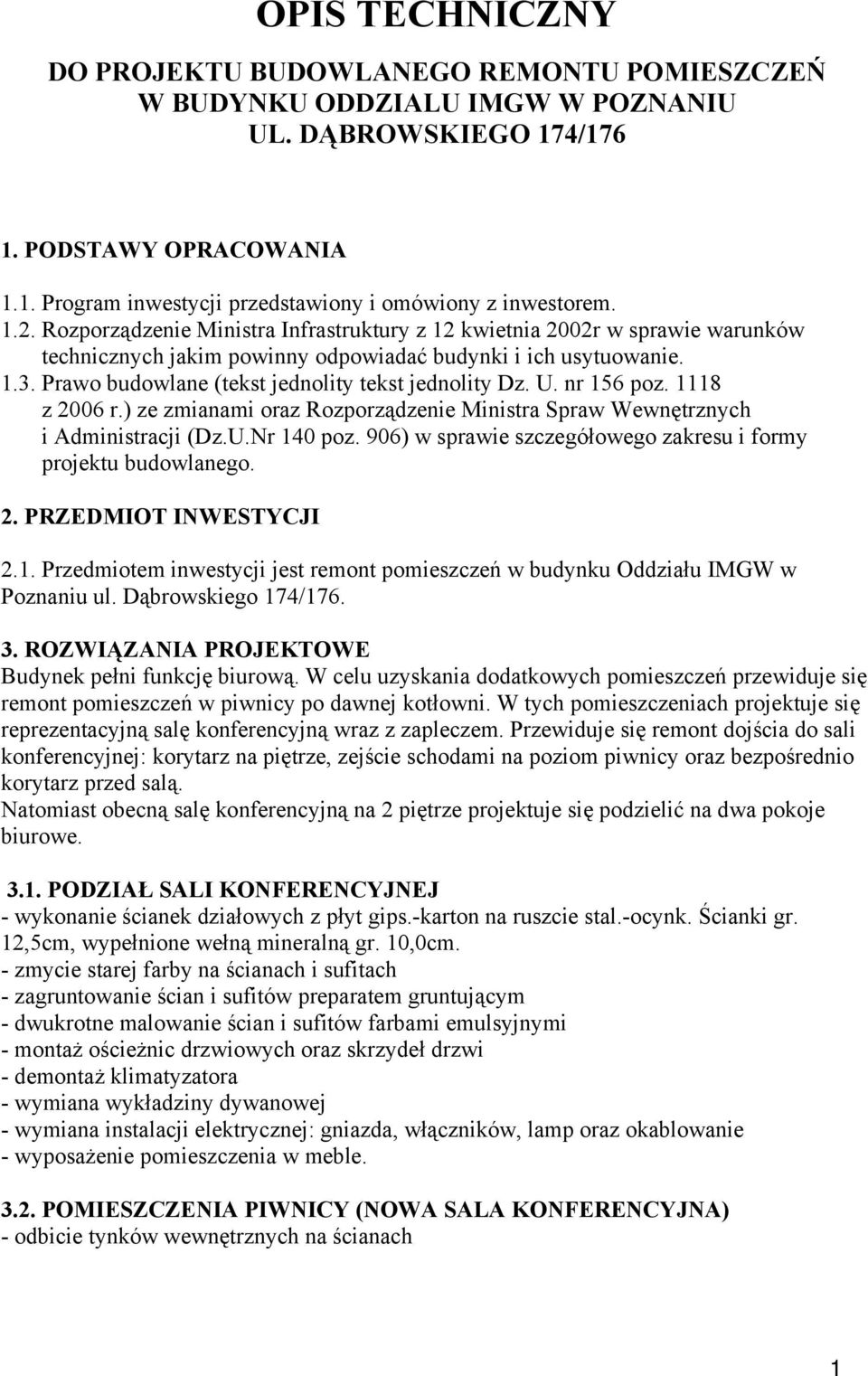

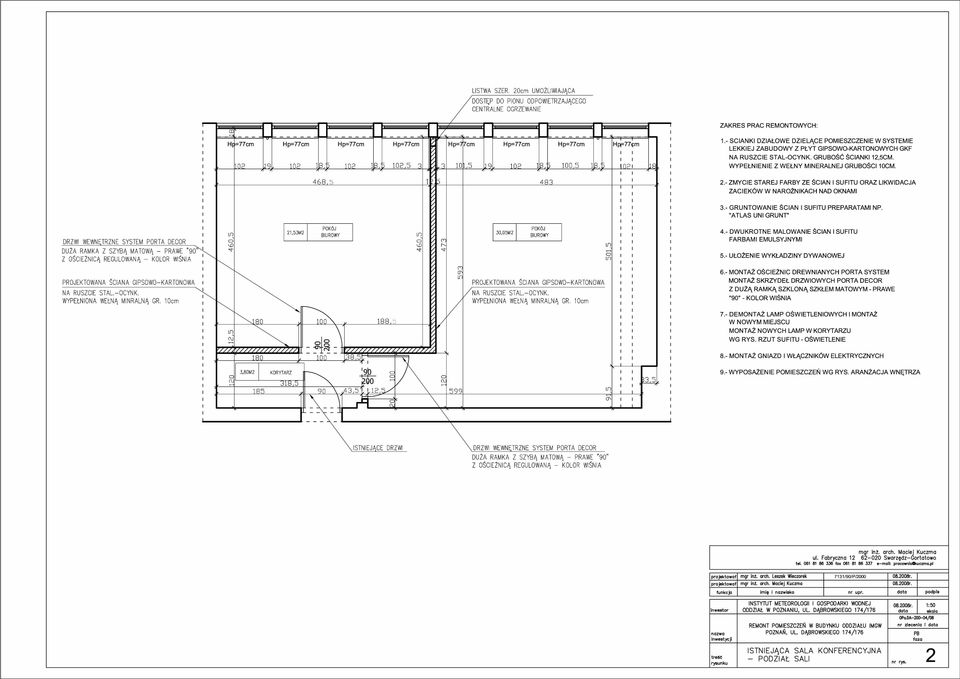

1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO REMONTU POMIESZCZEŃ W BUDYNKU ODDZIALU IMGW W POZNANIU UL. DĄBROWSKIEGO 174/ PODSTAWY OPRACOWANIA 1.1. Program inwestycji przedstawiony i omówiony z inwestorem Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Prawo budowlane (tekst jednolity tekst jednolity Dz. U. nr 156 poz z 2006 r.) ze zmianami oraz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji (Dz.U.Nr 140 poz. 906) w sprawie szczegółowego zakresu i formy projektu budowlanego. 2. PRZEDMIOT INWESTYCJI 2.1. Przedmiotem inwestycji jest remont pomieszczeń w budynku Oddziału IMGW w Poznaniu ul. Dąbrowskiego 174/ ROZWIĄZANIA PROJEKTOWE Budynek pełni funkcję biurową. W celu uzyskania dodatkowych pomieszczeń przewiduje się remont pomieszczeń w piwnicy po dawnej kotłowni. W tych pomieszczeniach projektuje się reprezentacyjną salę konferencyjną wraz z zapleczem. Przewiduje się remont dojścia do sali konferencyjnej: korytarz na piętrze, zejście schodami na poziom piwnicy oraz bezpośrednio korytarz przed salą. Natomiast obecną salę konferencyjną na 2 piętrze projektuje się podzielić na dwa pokoje biurowe PODZIAŁ SALI KONFERENCYJNEJ - wykonanie ścianek działowych z płyt gips.-karton na ruszcie stal.-ocynk. Ścianki gr. 12,5cm, wypełnione wełną mineralną gr. 10,0cm. - zmycie starej farby na ścianach i sufitach - zagruntowanie ścian i sufitów preparatem gruntującym - dwukrotne malowanie ścian i sufitów farbami emulsyjnymi - montaż ościeżnic drzwiowych oraz skrzydeł drzwi - demontaż klimatyzatora - wymiana wykładziny dywanowej - wymiana instalacji elektrycznej: gniazda, włączników, lamp oraz okablowanie - wyposażenie pomieszczenia w meble POMIESZCZENIA PIWNICY (NOWA SALA KONFERENCYJNA) - odbicie tynków wewnętrznych na ścianach 1

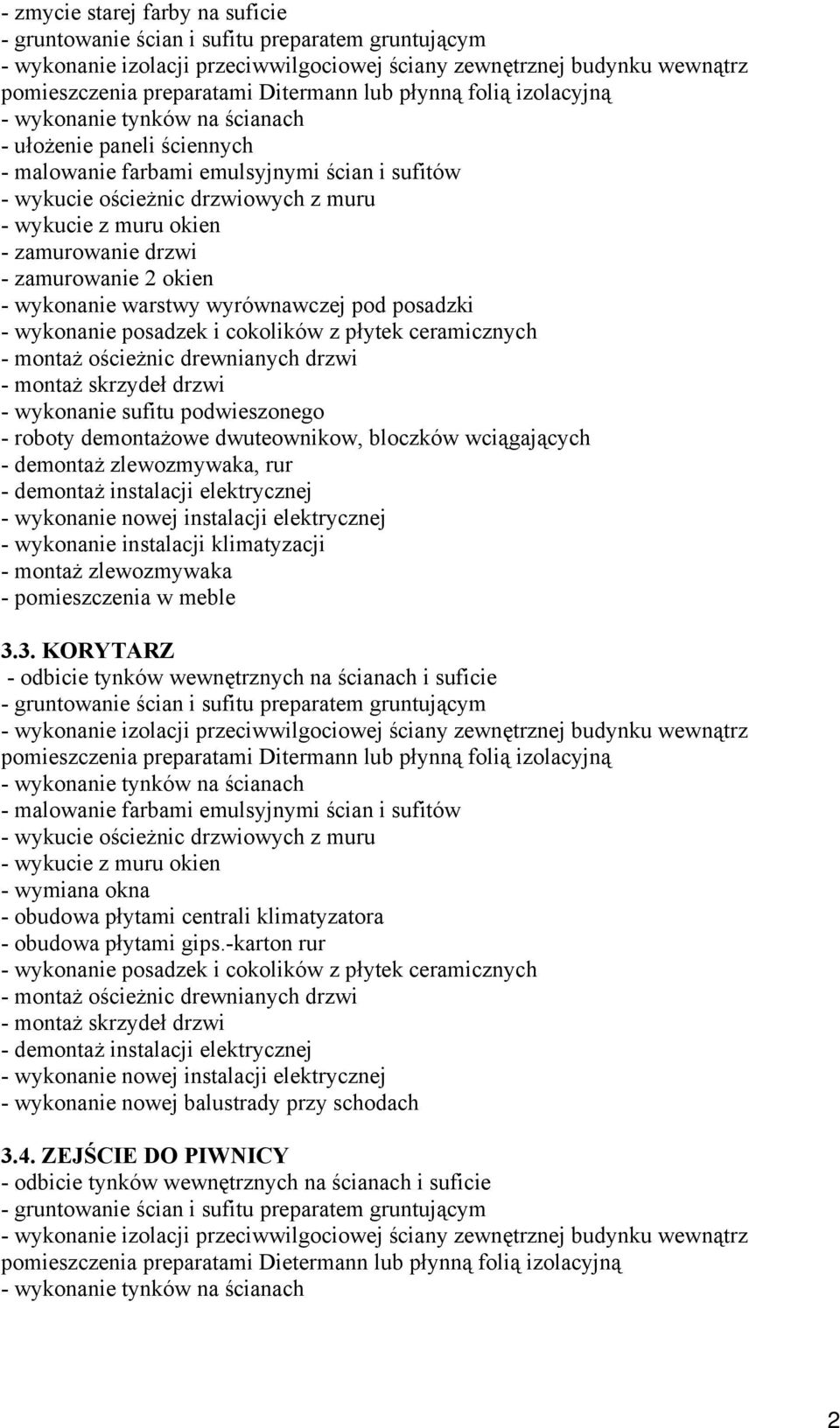

2 - zmycie starej farby na suficie - gruntowanie ścian i sufitu preparatem gruntującym - wykonanie izolacji przeciwwilgociowej ściany zewnętrznej budynku wewnątrz pomieszczenia preparatami Ditermann lub płynną folią izolacyjną - wykonanie tynków na ścianach - ułożenie paneli ściennych - malowanie farbami emulsyjnymi ścian i sufitów - wykucie ościeżnic drzwiowych z muru - wykucie z muru okien - zamurowanie drzwi - zamurowanie 2 okien - wykonanie warstwy wyrównawczej pod posadzki - wykonanie posadzek i cokolików z płytek ceramicznych - montaż ościeżnic drewnianych drzwi - montaż skrzydeł drzwi - wykonanie sufitu podwieszonego - roboty demontażowe dwuteownikow, bloczków wciągających - demontaż zlewozmywaka, rur - demontaż instalacji elektrycznej - wykonanie nowej instalacji elektrycznej - wykonanie instalacji klimatyzacji - montaż zlewozmywaka - pomieszczenia w meble 3.3. KORYTARZ - odbicie tynków wewnętrznych na ścianach i suficie - gruntowanie ścian i sufitu preparatem gruntującym - wykonanie izolacji przeciwwilgociowej ściany zewnętrznej budynku wewnątrz pomieszczenia preparatami Ditermann lub płynną folią izolacyjną - wykonanie tynków na ścianach - malowanie farbami emulsyjnymi ścian i sufitów - wykucie ościeżnic drzwiowych z muru - wykucie z muru okien - wymiana okna - obudowa płytami centrali klimatyzatora - obudowa płytami gips.-karton rur - wykonanie posadzek i cokolików z płytek ceramicznych - montaż ościeżnic drewnianych drzwi - montaż skrzydeł drzwi - demontaż instalacji elektrycznej - wykonanie nowej instalacji elektrycznej - wykonanie nowej balustrady przy schodach 3.4. ZEJŚCIE DO PIWNICY - odbicie tynków wewnętrznych na ścianach i suficie - gruntowanie ścian i sufitu preparatem gruntującym - wykonanie izolacji przeciwwilgociowej ściany zewnętrznej budynku wewnątrz pomieszczenia preparatami Dietermann lub płynną folią izolacyjną - wykonanie tynków na ścianach 2

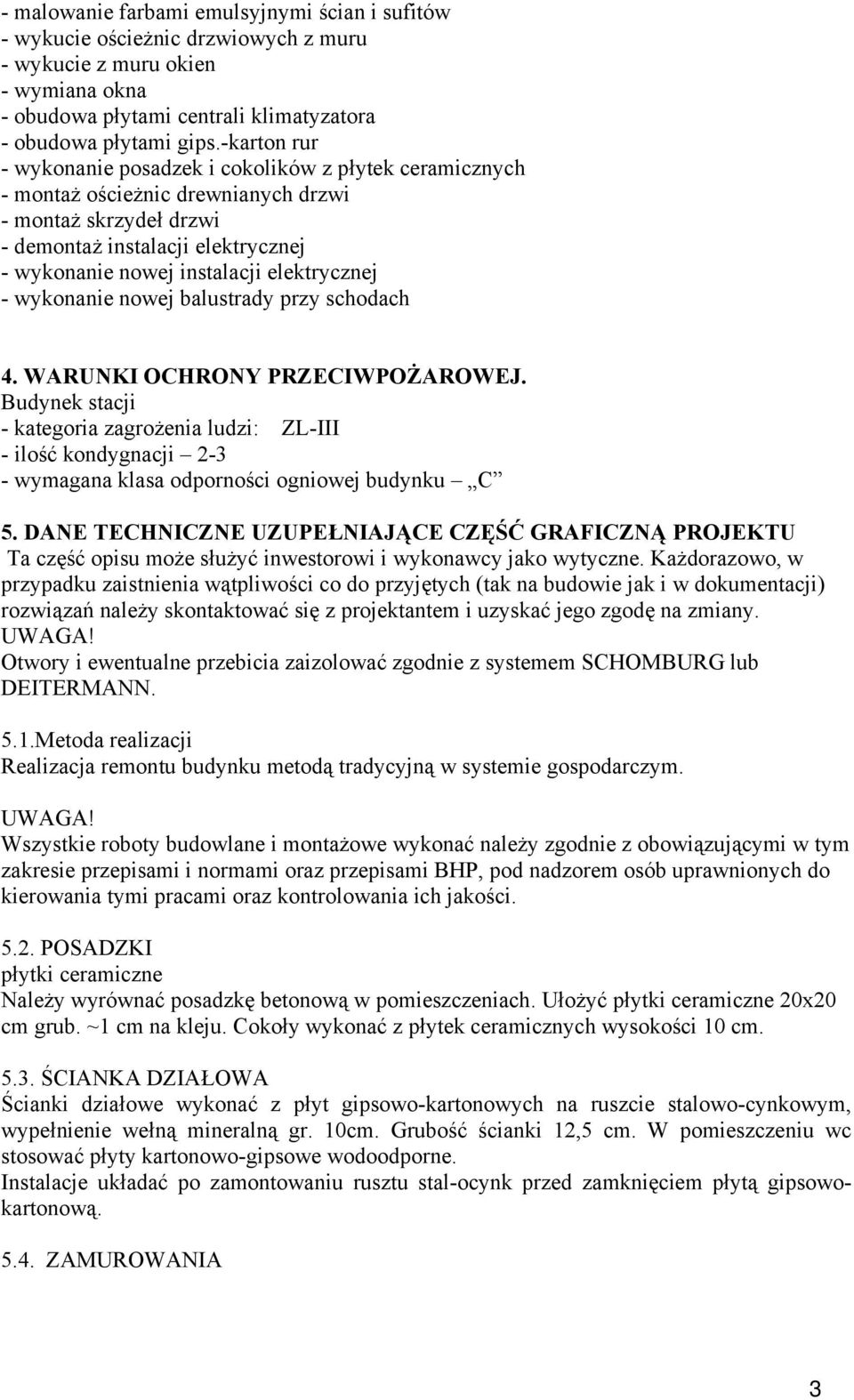

3 - malowanie farbami emulsyjnymi ścian i sufitów - wykucie ościeżnic drzwiowych z muru - wykucie z muru okien - wymiana okna - obudowa płytami centrali klimatyzatora - obudowa płytami gips.-karton rur - wykonanie posadzek i cokolików z płytek ceramicznych - montaż ościeżnic drewnianych drzwi - montaż skrzydeł drzwi - demontaż instalacji elektrycznej - wykonanie nowej instalacji elektrycznej - wykonanie nowej balustrady przy schodach 4. WARUNKI OCHRONY PRZECIWPOŻAROWEJ. Budynek stacji - kategoria zagrożenia ludzi: ZL-III - ilość kondygnacji wymagana klasa odporności ogniowej budynku C 5. DANE TECHNICZNE UZUPEŁNIAJĄCE CZĘŚĆ GRAFICZNĄ PROJEKTU Ta część opisu może służyć inwestorowi i wykonawcy jako wytyczne. Każdorazowo, w przypadku zaistnienia wątpliwości co do przyjętych (tak na budowie jak i w dokumentacji) rozwiązań należy skontaktować się z projektantem i uzyskać jego zgodę na zmiany. UWAGA! Otwory i ewentualne przebicia zaizolować zgodnie z systemem SCHOMBURG lub DEITERMANN. 5.1.Metoda realizacji Realizacja remontu budynku metodą tradycyjną w systemie gospodarczym. UWAGA! Wszystkie roboty budowlane i montażowe wykonać należy zgodnie z obowiązującymi w tym zakresie przepisami i normami oraz przepisami BHP, pod nadzorem osób uprawnionych do kierowania tymi pracami oraz kontrolowania ich jakości POSADZKI płytki ceramiczne Należy wyrównać posadzkę betonową w pomieszczeniach. Ułożyć płytki ceramiczne 20x20 cm grub. ~1 cm na kleju. Cokoły wykonać z płytek ceramicznych wysokości 10 cm ŚCIANKA DZIAŁOWA Ścianki działowe wykonać z płyt gipsowo-kartonowych na ruszcie stalowo-cynkowym, wypełnienie wełną mineralną gr. 10cm. Grubość ścianki 12,5 cm. W pomieszczeniu wc stosować płyty kartonowo-gipsowe wodoodporne. Instalacje układać po zamontowaniu rusztu stal-ocynk przed zamknięciem płytą gipsowokartonową ZAMUROWANIA 3

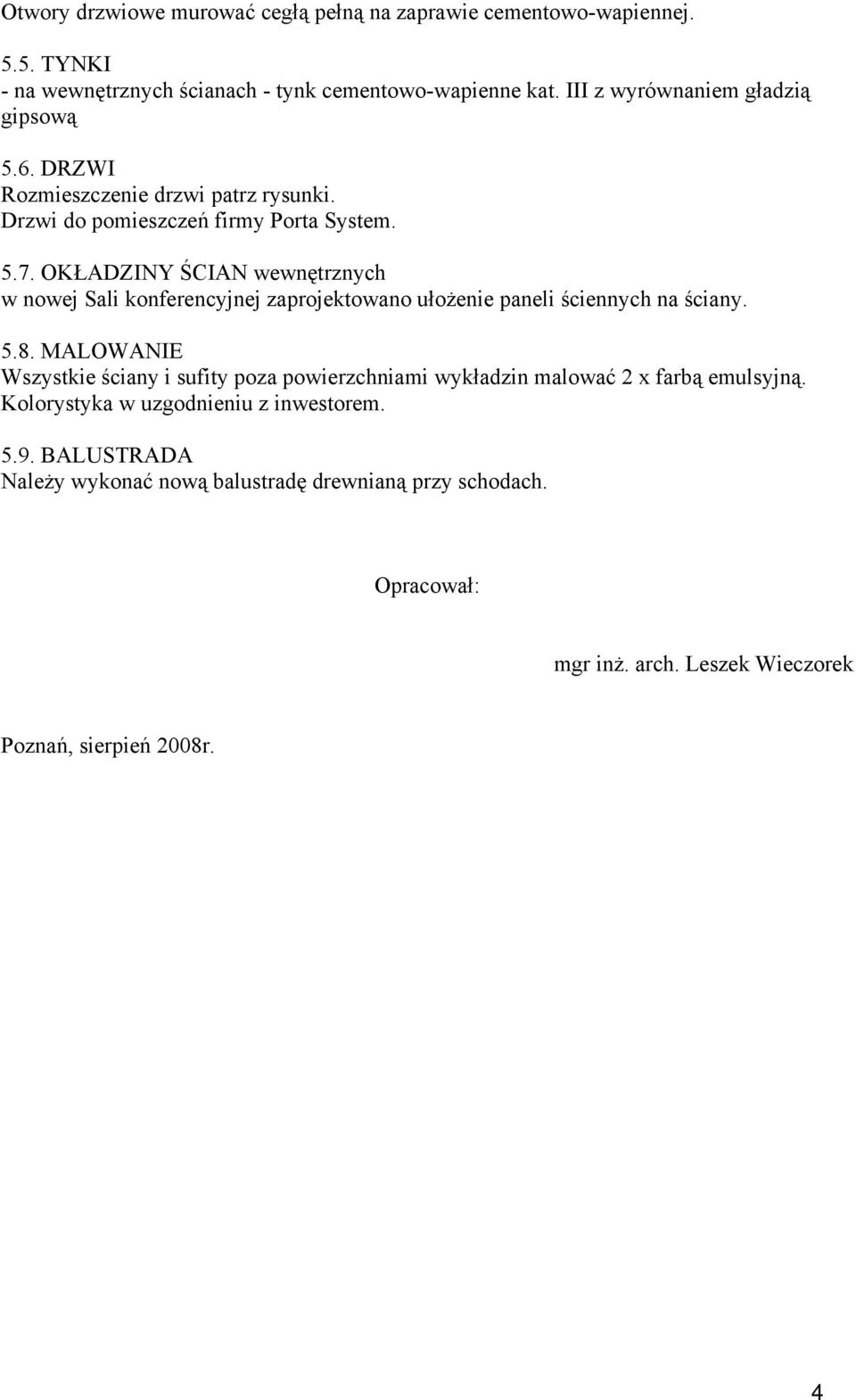

4 Otwory drzwiowe murować cegłą pełną na zaprawie cementowo-wapiennej TYNKI - na wewnętrznych ścianach - tynk cementowo-wapienne kat. III z wyrównaniem gładzią gipsową 5.6. DRZWI Rozmieszczenie drzwi patrz rysunki. Drzwi do pomieszczeń firmy Porta System OKŁADZINY ŚCIAN wewnętrznych w nowej Sali konferencyjnej zaprojektowano ułożenie paneli ściennych na ściany MALOWANIE Wszystkie ściany i sufity poza powierzchniami wykładzin malować 2 x farbą emulsyjną. Kolorystyka w uzgodnieniu z inwestorem BALUSTRADA Należy wykonać nową balustradę drewnianą przy schodach. Opracował: mgr inż. arch. Leszek Wieczorek Poznań, sierpień 2008r. 4

5

6

7

8

9

10

11

12
