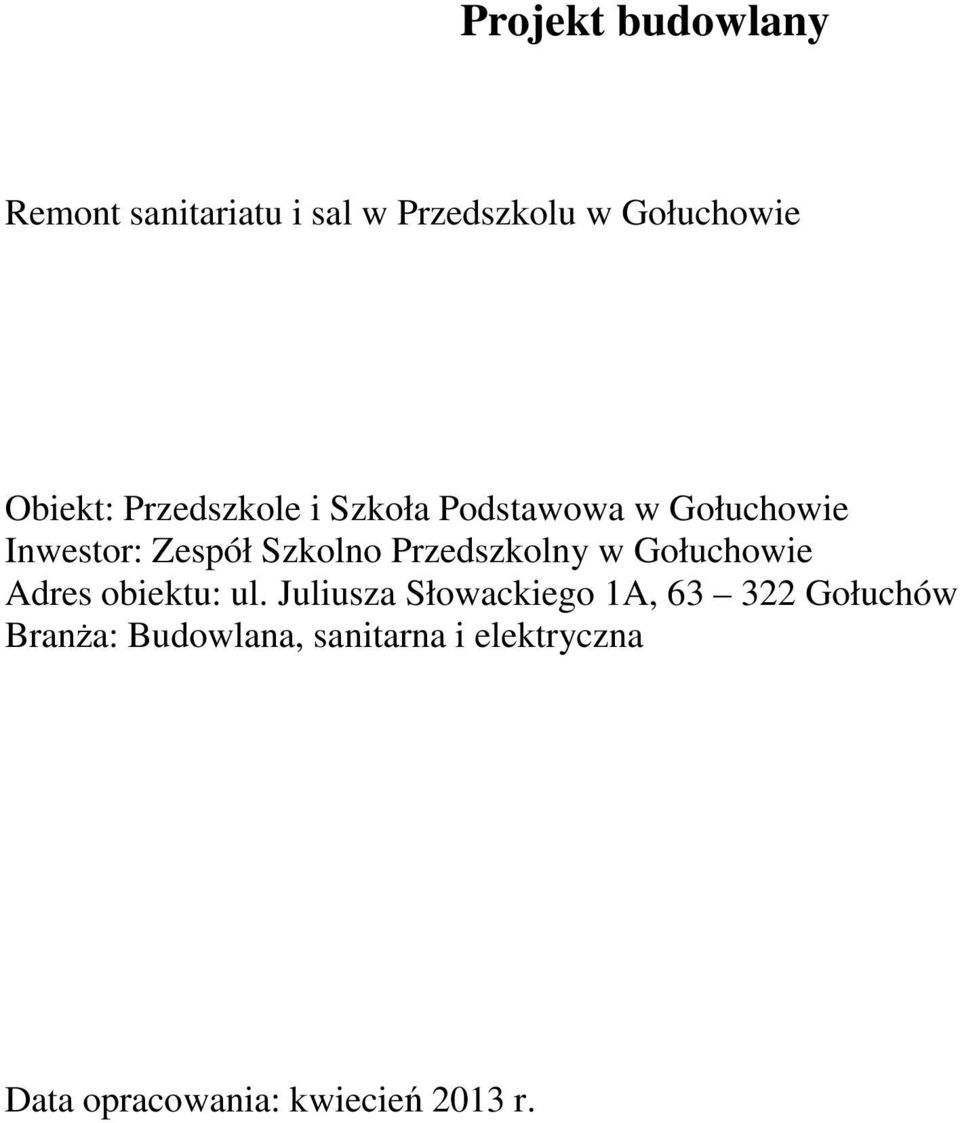

1 Projekt budowlany Remont sanitariatu i sal w Przedszkolu w Gołuchowie Obiekt: Przedszkole i Szkoła Podstawowa w Gołuchowie Inwestor: Zespół Szkolno Przedszkolny w Gołuchowie Adres obiektu: ul. Juliusza Słowackiego 1A, Gołuchów Branża: Budowlana, sanitarna i elektryczna Data opracowania: kwiecień 2013 r.

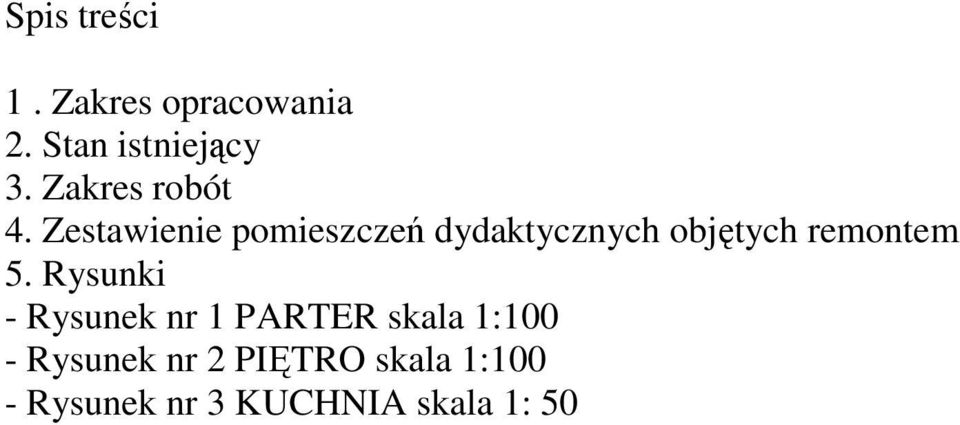

2 Spis treści 1. Zakres opracowania 2. Stan istniejący 3. Zakres robót 4. Zestawienie pomieszczeń dydaktycznych objętych remontem 5. Rysunki - Rysunek nr 1 PARTER skala 1:100 - Rysunek nr 2 PIĘTRO skala 1:100 - Rysunek nr 3 KUCHNIA skala 1: 50

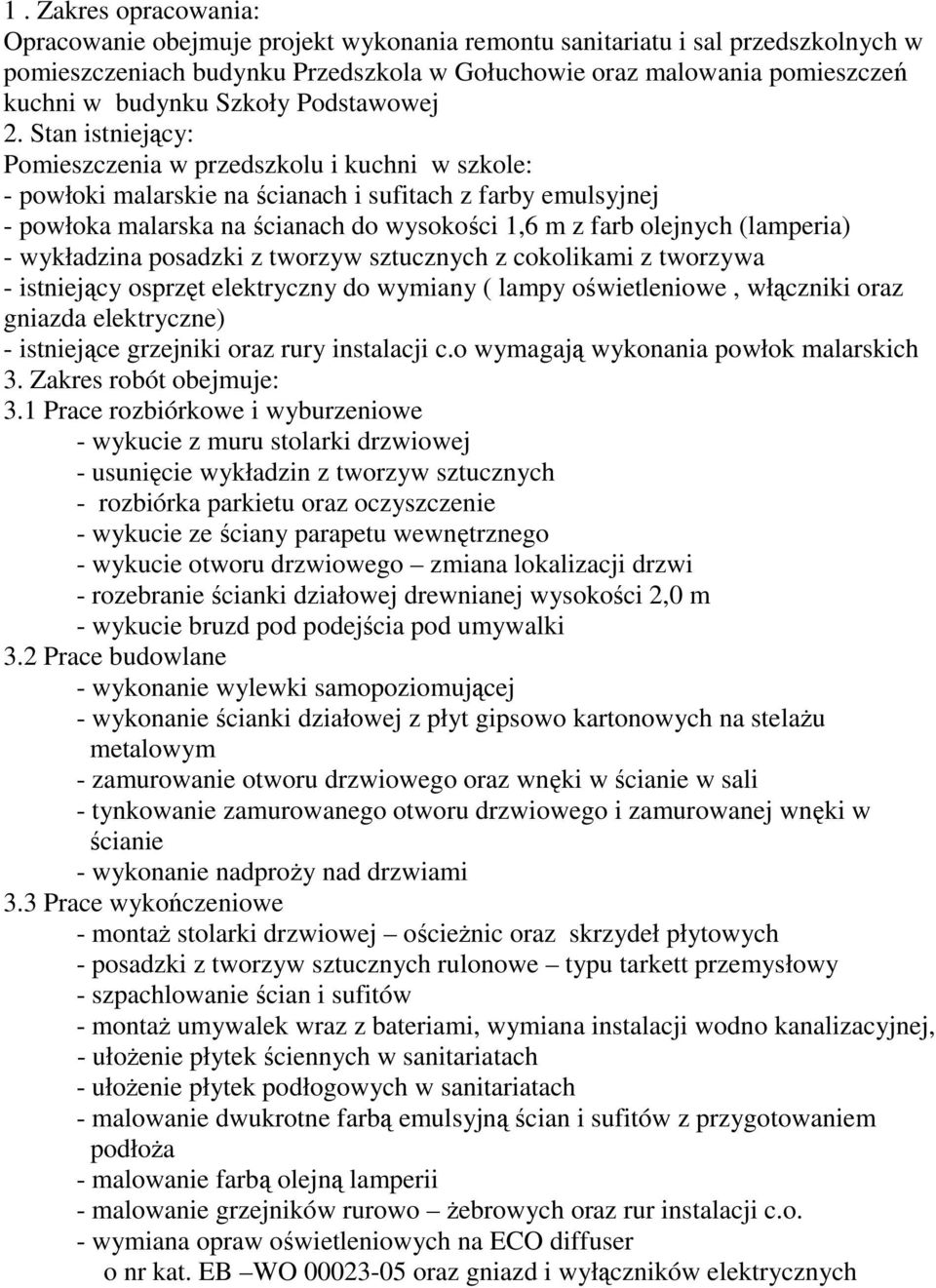

3 1. Zakres opracowania: Opracowanie obejmuje projekt wykonania remontu sanitariatu i sal przedszkolnych w pomieszczeniach budynku Przedszkola w Gołuchowie oraz malowania pomieszczeń kuchni w budynku Szkoły Podstawowej 2. Stan istniejący: Pomieszczenia w przedszkolu i kuchni w szkole: - powłoki malarskie na ścianach i sufitach z farby emulsyjnej - powłoka malarska na ścianach do wysokości 1,6 m z farb olejnych (lamperia) - wykładzina posadzki z tworzyw sztucznych z cokolikami z tworzywa - istniejący osprzęt elektryczny do wymiany ( lampy oświetleniowe, włączniki oraz gniazda elektryczne) - istniejące grzejniki oraz rury instalacji c.o wymagają wykonania powłok malarskich 3. Zakres robót obejmuje: 3.1 Prace rozbiórkowe i wyburzeniowe - wykucie z muru stolarki drzwiowej - usunięcie wykładzin z tworzyw sztucznych - rozbiórka parkietu oraz oczyszczenie - wykucie ze ściany parapetu wewnętrznego - wykucie otworu drzwiowego zmiana lokalizacji drzwi - rozebranie ścianki działowej drewnianej wysokości 2,0 m - wykucie bruzd pod podejścia pod umywalki 3.2 Prace budowlane - wykonanie wylewki samopoziomującej - wykonanie ścianki działowej z płyt gipsowo kartonowych na stelażu metalowym - zamurowanie otworu drzwiowego oraz wnęki w ścianie w sali - tynkowanie zamurowanego otworu drzwiowego i zamurowanej wnęki w ścianie - wykonanie nadproży nad drzwiami 3.3 Prace wykończeniowe - montaż stolarki drzwiowej ościeżnic oraz skrzydeł płytowych - posadzki z tworzyw sztucznych rulonowe typu tarkett przemysłowy - szpachlowanie ścian i sufitów - montaż umywalek wraz z bateriami, wymiana instalacji wodno kanalizacyjnej, - ułożenie płytek ściennych w sanitariatach - ułożenie płytek podłogowych w sanitariatach - malowanie dwukrotne farbą emulsyjną ścian i sufitów z przygotowaniem podłoża - malowanie farbą olejną lamperii - malowanie grzejników rurowo żebrowych oraz rur instalacji c.o. o nr kat. EB WO oraz gniazd i wyłączników

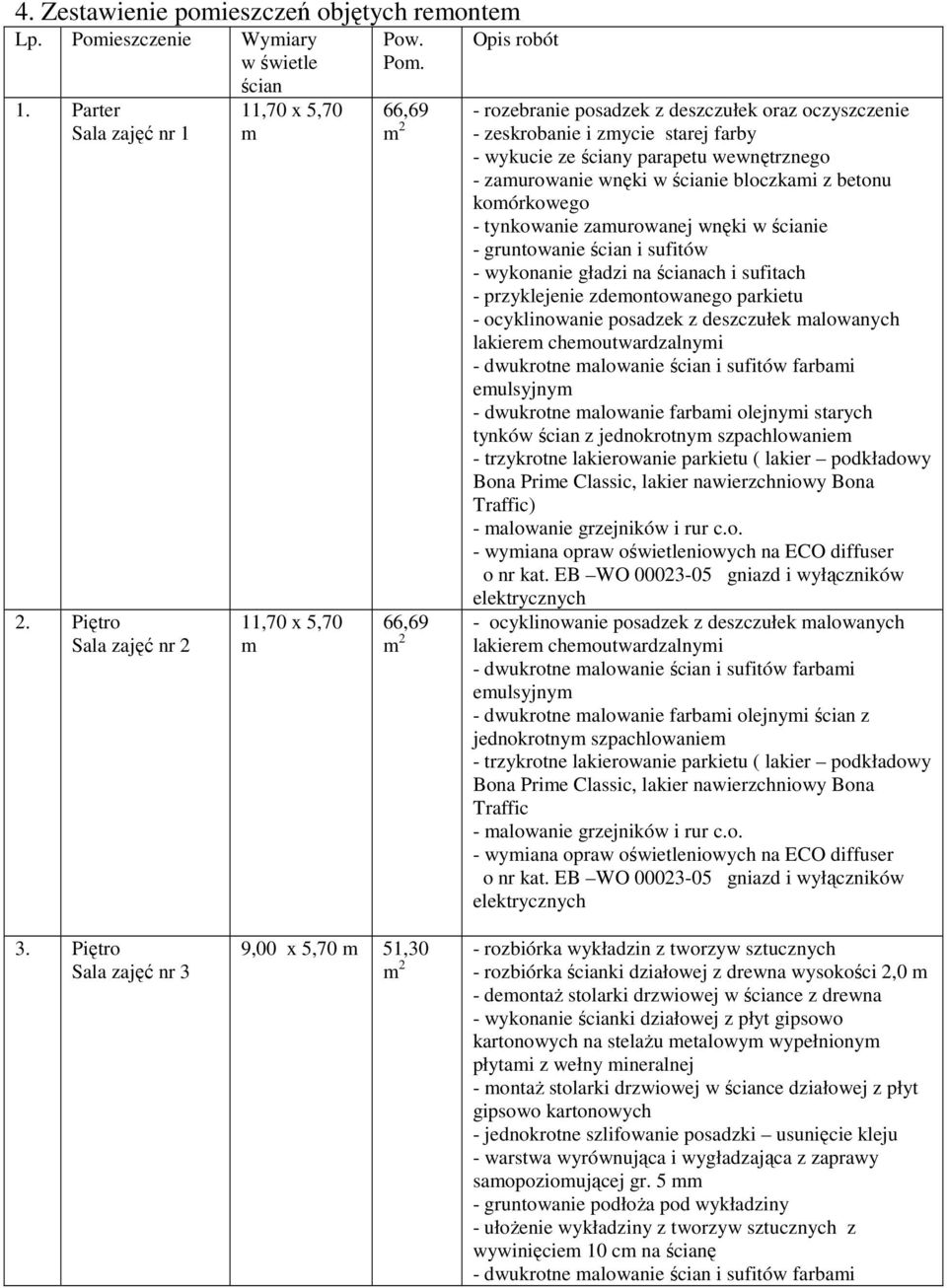

4 4. Zestawienie pomieszczeń objętych remontem Lp. Pomieszczenie Wymiary w świetle ścian 1. Parter Sala zajęć nr 1 2. Piętro Sala zajęć nr 2 11,70 x 5,70 m 11,70 x 5,70 m Pow. Pom. 66,69 66,69 Opis robót - rozebranie posadzek z deszczułek oraz oczyszczenie - zeskrobanie i zmycie starej farby - wykucie ze ściany parapetu wewnętrznego - zamurowanie wnęki w ścianie bloczkami z betonu komórkowego - tynkowanie zamurowanej wnęki w ścianie - gruntowanie ścian i sufitów - wykonanie gładzi na ścianach i sufitach - przyklejenie zdemontowanego parkietu - ocyklinowanie posadzek z deszczułek malowanych lakierem chemoutwardzalnymi - dwukrotne malowanie farbami olejnymi starych tynków ścian z jednokrotnym szpachlowaniem - trzykrotne lakierowanie parkietu ( lakier podkładowy Bona Prime Classic, lakier nawierzchniowy Bona Traffic) - ocyklinowanie posadzek z deszczułek malowanych lakierem chemoutwardzalnymi - dwukrotne malowanie farbami olejnymi ścian z jednokrotnym szpachlowaniem - trzykrotne lakierowanie parkietu ( lakier podkładowy Bona Prime Classic, lakier nawierzchniowy Bona Traffic 3. Piętro Sala zajęć nr 3 9,00 x 5,70 m 51,30 - rozbiórka wykładzin z tworzyw sztucznych - rozbiórka ścianki działowej z drewna wysokości 2,0 m - demontaż stolarki drzwiowej w ściance z drewna - wykonanie ścianki działowej z płyt gipsowo kartonowych na stelażu metalowym wypełnionym płytami z wełny mineralnej - montaż stolarki drzwiowej w ściance działowej z płyt gipsowo kartonowych - jednokrotne szlifowanie posadzki usunięcie kleju - warstwa wyrównująca i wygładzająca z zaprawy samopoziomującej gr. 5 mm - gruntowanie podłoża pod wykładziny - ułożenie wykładziny z tworzyw sztucznych z wywinięciem 10 cm na ścianę

5 4. Piętro Korytarz 5. Piętro Sanitariat 6. Kuchnia Pomieszczenia: - Wydawanie posiłków - Kuchnia - Komunikacja - Obieralnia - Pomieszczenie personelu - Spiżarnia 8,50 x 5,70 m 6,00 x 1,50 m 6,00 x 1,50 m 66,45 3,70 x 2,90m 10,73 11,85 x 2,60 m 8,40 x 7,40 m 10,40 x 1,35 +5,25 x 2,70 + 1,40 x1,00x 2 m 5,60 x 2,90 m 2,55 x 2,00 m 167,98 - dwukrotne malowanie farbami olejnymi ścian z jednokrotnym szpachlowaniem - rozbiórka wykładzin z tworzyw sztucznych - jednokrotne szlifowanie posadzki usunięcie kleju - warstwa wyrównująca i wygładzająca z zaprawy samopoziomującej gr. 5 mm - gruntowanie podłoża pod wykładziny - ułożenie wykładziny z tworzyw sztucznych z wywinięciem 10 cm na ścianę - dwukrotne malowanie farbami olejnymi ścian z jednokrotnym szpachlowaniem - wykucie otworu drzwiowego w ścianie - wykonanie nadproża drzwiowego - zeskrobanie i zmycie starej farby z sufitów i ścian - wykucie z muru ościeżnic drzwiowych drewnianych - zamurowanie otworu drzwiowego bloczkami z beton komórkowego - tynkowanie ścian - wykonanie bruzd pionowych pod instalacje wod - kan - wykonanie instalacji wodociągowej - wykonanie instalacji kanalizacyjnej - otynkowanie bruzd po instalacjach - montaż stolarki drzwiowej - wykonanie okładzin ścian płytkami ściennymi na zagruntowanym podłożu do wysokości 2,1 m - gruntowanie posadzki oraz wykonanie warstwy wyrównawczej samopoziomującej - ułożenie płytek podłogowych o wymiarach 30 x 30 cm - gruntowanie ścian i sufitów pod gładzie gipsowe - wykonanie gładzi gipsowych na ścianach i sufitach - montaż drzwiczek rewizyjnych oraz kratek wentylacyjnych - montaż umywalek o szerokości 50 cm dostosowanych do wieku dzieci 3 szt. - montaż ustępów dostosowanych do wieku dzieci 2 szt. - przygotowanie podłoża pod malowanie farbami z poszpachlowaniem nierówności ściany i sufity - dwukrotne malowanie farbami i starych tynków ścian i sufitów

6 - Magazyn produktów 3,50 x 3,90 m Wykładziny podłogowe z PCV w pomieszczenia w/w muszą posiadać co najmniej parametry techniczne DANE TECHNICZNE OPIS CECHY NORMA DANE Typ wykładziny EN 649 Homogeniczna, jednowarstwowa wykładzina podłogowa z winylu Grubość EN 428 Nie mniej niż 2 mm Poliuretan Zabezpieczenie, wzmocnienie PUR Ciężar całkowity EN 430 Nie mniej niż 2800 g/ Ścieralność EN Grupa P Pozostałość odkształcenia EN 433 Nie więcej niż 0,03 mm Nacisk punktowy EN 424 Odporna Krzesło na rolkach EN 425 Odporna Odporność chemiczna EN 423 Dobra
