1 Przedsiębiorstwo Projektowo Wykonawcze ARCHITRAW sp. Z o.o Puławy, ul. Piłsudskiego 28 tel. (081) , fax: (081) , NIP , Regon Puławy, grudzień 2014r. PROJEKT BUDOWLANY CZĘŚĆ WYKONAWCZA Obiekt: Przebudowa Sezonowej Pracowni Pszczelarskiej Inwestor: Instytut Ogrodnictwa ul. Konstytucji 3 Maja 1/ Skierniewice Adres Inwestycji: Puławy, ul. Skowieszyńska dz. nr ew. 1801/1 obręb: 0001 Puławy Miasto Opracował mgr inż. arch. Tadeusz Bobrowski upr. 1135/Lb/72

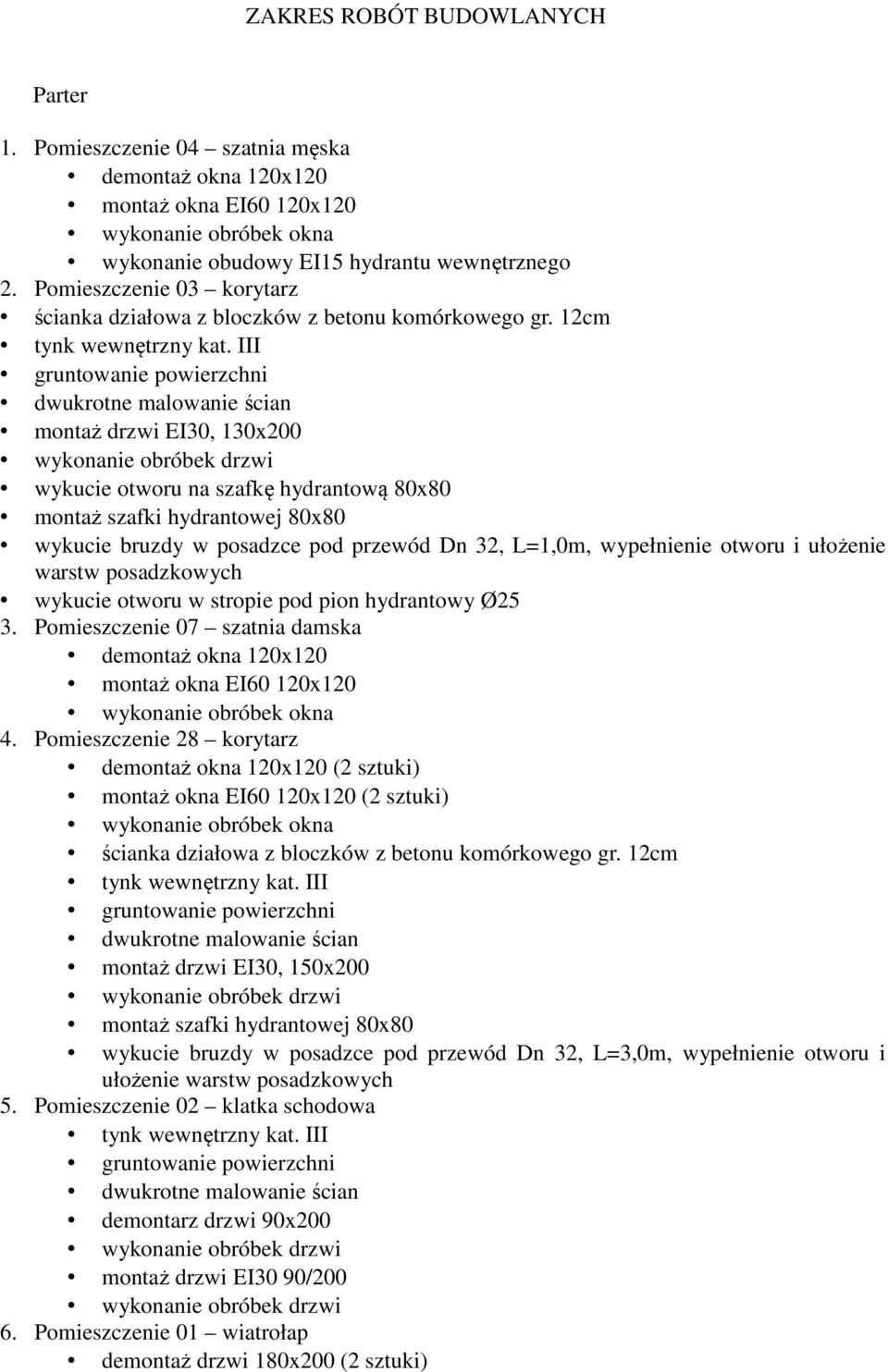

2 ZAKRES ROBÓT BUDOWLANYCH Parter 1. Pomieszczenie 04 szatnia męska demontaż okna 120x120 montaż okna EI60 120x120 wykonanie obróbek okna wykonanie obudowy EI15 hydrantu wewnętrznego 2. Pomieszczenie 03 korytarz ścianka działowa z bloczków z betonu komórkowego gr. 12cm montaż drzwi EI30, 130x200 wykucie otworu na szafkę hydrantową 80x80 montaż szafki hydrantowej 80x80 wykucie bruzdy w posadzce pod przewód Dn 32, L=1,0m, wypełnienie otworu i ułożenie warstw posadzkowych wykucie otworu w stropie pod pion hydrantowy Ø25 3. Pomieszczenie 07 szatnia damska demontaż okna 120x120 montaż okna EI60 120x120 wykonanie obróbek okna 4. Pomieszczenie 28 korytarz demontaż okna 120x120 (2 sztuki) montaż okna EI60 120x120 (2 sztuki) wykonanie obróbek okna ścianka działowa z bloczków z betonu komórkowego gr. 12cm montaż drzwi EI30, 150x200 montaż szafki hydrantowej 80x80 wykucie bruzdy w posadzce pod przewód Dn 32, L=3,0m, wypełnienie otworu i ułożenie warstw posadzkowych 5. Pomieszczenie 02 klatka schodowa demontarz drzwi 90x200 montaż drzwi EI30 90/ Pomieszczenie 01 wiatrołap demontaż drzwi 180x200 (2 sztuki)

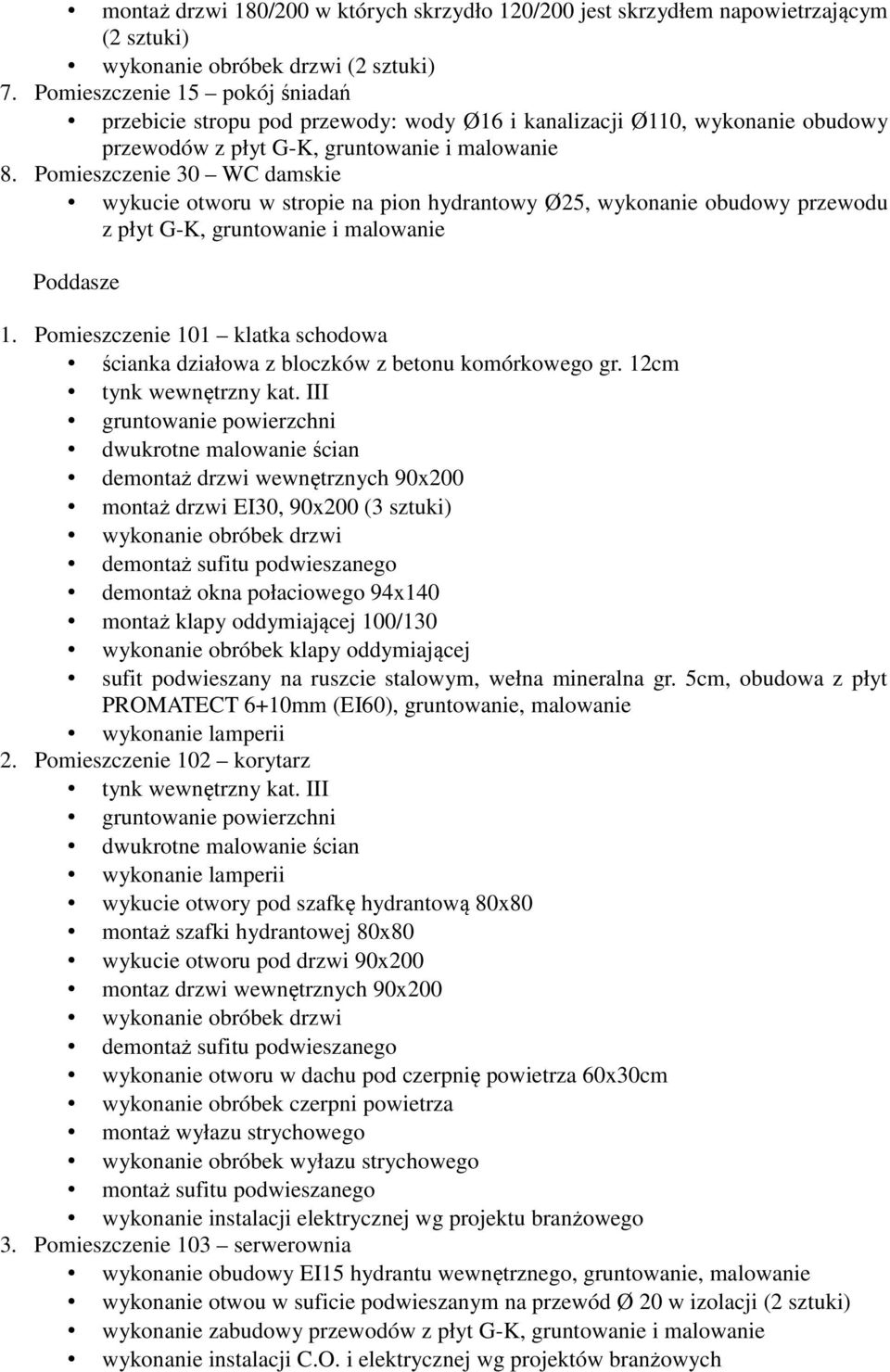

3 montaż drzwi 180/200 w których skrzydło 120/200 jest skrzydłem napowietrzającym (2 sztuki) (2 sztuki) 7. Pomieszczenie 15 pokój śniadań przebicie stropu pod przewody: wody Ø16 i kanalizacji Ø110, wykonanie obudowy przewodów z płyt G-K, gruntowanie i malowanie 8. Pomieszczenie 30 WC damskie wykucie otworu w stropie na pion hydrantowy Ø25, wykonanie obudowy przewodu z płyt G-K, gruntowanie i malowanie Poddasze 1. Pomieszczenie 101 klatka schodowa ścianka działowa z bloczków z betonu komórkowego gr. 12cm demontaż drzwi wewnętrznych 90x200 montaż drzwi EI30, 90x200 (3 sztuki) demontaż sufitu podwieszanego demontaż okna połaciowego 94x140 montaż klapy oddymiającej 100/130 wykonanie obróbek klapy oddymiającej sufit podwieszany na ruszcie stalowym, wełna mineralna gr. 5cm, obudowa z płyt wykonanie lamperii 2. Pomieszczenie 102 korytarz wykonanie lamperii wykucie otwory pod szafkę hydrantową 80x80 montaż szafki hydrantowej 80x80 wykucie otworu pod drzwi 90x200 montaz drzwi wewnętrznych 90x200 demontaż sufitu podwieszanego wykonanie otworu w dachu pod czerpnię powietrza 60x30cm wykonanie obróbek czerpni powietrza montaż wyłazu strychowego wykonanie obróbek wyłazu strychowego montaż sufitu podwieszanego wykonanie instalacji elektrycznej wg projektu branżowego 3. Pomieszczenie 103 serwerownia wykonanie obudowy EI15 hydrantu wewnętrznego, gruntowanie, malowanie wykonanie otwou w suficie podwieszanym na przewód Ø 20 w izolacji (2 sztuki)

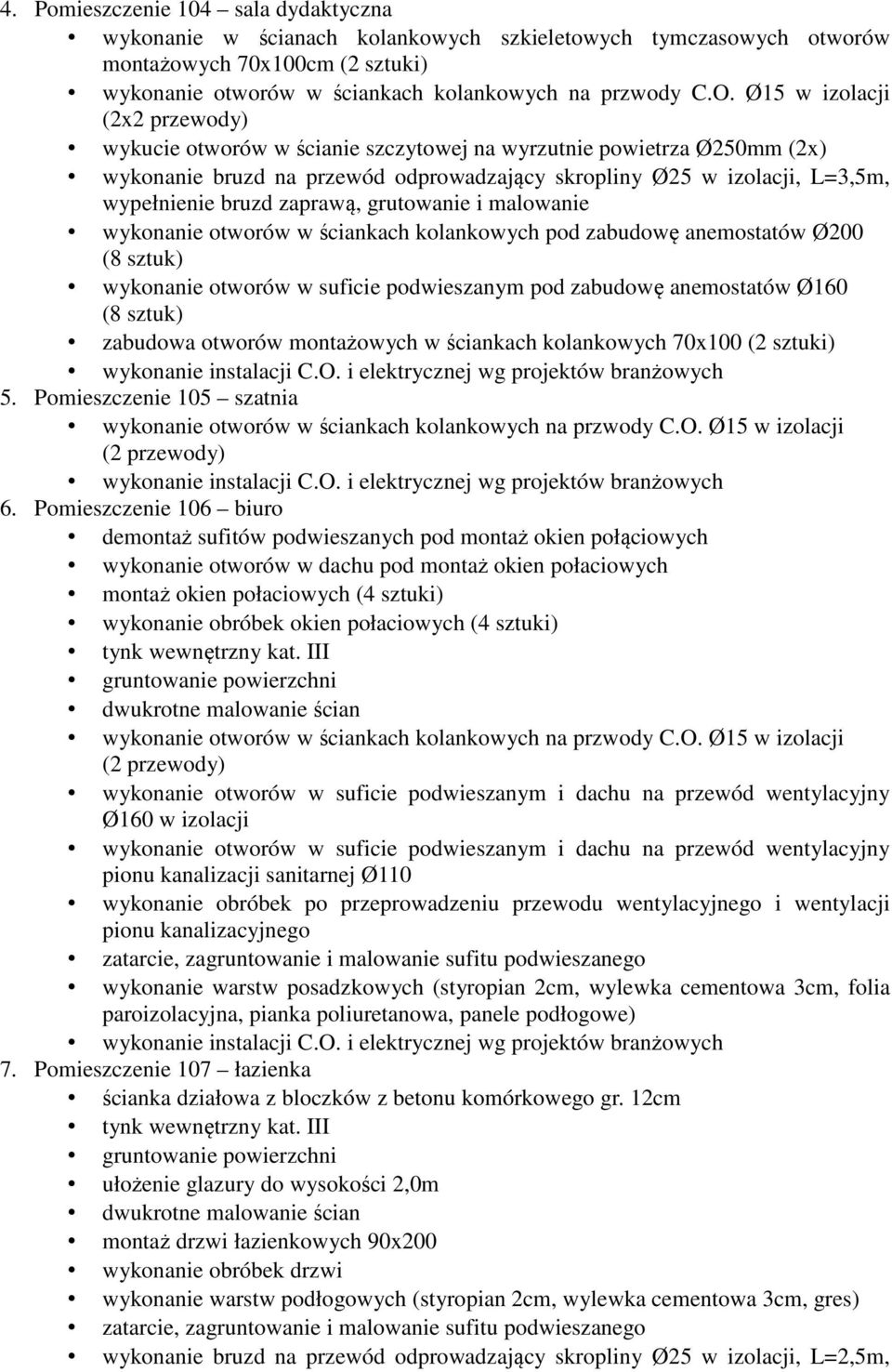

4 4. Pomieszczenie 104 sala dydaktyczna wykonanie w ścianach kolankowych szkieletowych tymczasowych otworów montażowych 70x100cm (2 sztuki) (2x2 przewody) wykucie otworów w ścianie szczytowej na wyrzutnie powietrza Ø250mm (2x) wykonanie bruzd na przewód odprowadzający skropliny Ø25 w izolacji, L=3,5m, wypełnienie bruzd zaprawą, grutowanie i malowanie wykonanie otworów w ściankach kolankowych pod zabudowę anemostatów Ø200 (8 sztuk) wykonanie otworów w suficie podwieszanym pod zabudowę anemostatów Ø160 (8 sztuk) zabudowa otworów montażowych w ściankach kolankowych 70x100 (2 sztuki) 5. Pomieszczenie 105 szatnia 6. Pomieszczenie 106 biuro demontaż sufitów podwieszanych pod montaż okien połąciowych wykonanie otworów w dachu pod montaż okien połaciowych montaż okien połaciowych (4 sztuki) wykonanie obróbek okien połaciowych (4 sztuki) wykonanie otworów w suficie podwieszanym i dachu na przewód wentylacyjny Ø160 w izolacji wykonanie otworów w suficie podwieszanym i dachu na przewód wentylacyjny pionu kanalizacji sanitarnej Ø110 wykonanie obróbek po przeprowadzeniu przewodu wentylacyjnego i wentylacji pionu kanalizacyjnego zatarcie, zagruntowanie i malowanie sufitu podwieszanego wykonanie warstw posadzkowych (styropian 2cm, wylewka cementowa 3cm, folia 7. Pomieszczenie 107 łazienka ścianka działowa z bloczków z betonu komórkowego gr. 12cm ułożenie glazury do wysokości 2,0m montaż drzwi łazienkowych 90x200 wykonanie warstw podłogowych (styropian 2cm, wylewka cementowa 3cm, gres) zatarcie, zagruntowanie i malowanie sufitu podwieszanego wykonanie bruzd na przewód odprowadzający skropliny Ø25 w izolacji, L=2,5m,

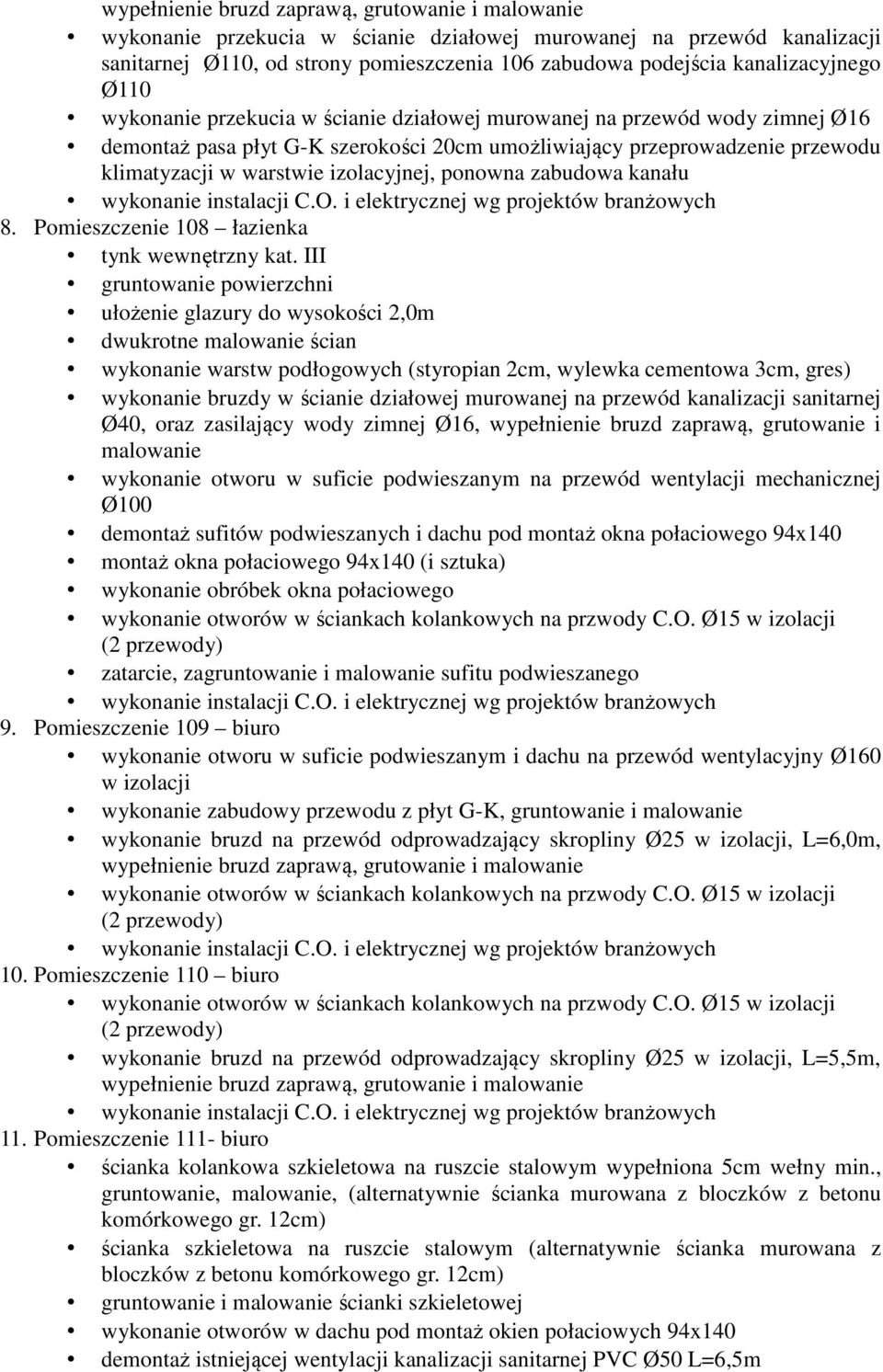

5 wypełnienie bruzd zaprawą, grutowanie i malowanie wykonanie przekucia w ścianie działowej murowanej na przewód kanalizacji sanitarnej Ø110, od strony pomieszczenia 106 zabudowa podejścia kanalizacyjnego Ø110 wykonanie przekucia w ścianie działowej murowanej na przewód wody zimnej Ø16 demontaż pasa płyt G-K szerokości 20cm umożliwiający przeprowadzenie przewodu klimatyzacji w warstwie izolacyjnej, ponowna zabudowa kanału 8. Pomieszczenie 108 łazienka ułożenie glazury do wysokości 2,0m wykonanie warstw podłogowych (styropian 2cm, wylewka cementowa 3cm, gres) wykonanie bruzdy w ścianie działowej murowanej na przewód kanalizacji sanitarnej Ø40, oraz zasilający wody zimnej Ø16, wypełnienie bruzd zaprawą, grutowanie i malowanie wykonanie otworu w suficie podwieszanym na przewód wentylacji mechanicznej Ø100 demontaż sufitów podwieszanych i dachu pod montaż okna połaciowego 94x140 montaż okna połaciowego 94x140 (i sztuka) wykonanie obróbek okna połaciowego zatarcie, zagruntowanie i malowanie sufitu podwieszanego 9. Pomieszczenie 109 biuro wykonanie otworu w suficie podwieszanym i dachu na przewód wentylacyjny Ø160 w izolacji wykonanie zabudowy przewodu z płyt G-K, gruntowanie i malowanie wykonanie bruzd na przewód odprowadzający skropliny Ø25 w izolacji, L=6,0m, wypełnienie bruzd zaprawą, grutowanie i malowanie 10. Pomieszczenie 110 biuro wykonanie bruzd na przewód odprowadzający skropliny Ø25 w izolacji, L=5,5m, wypełnienie bruzd zaprawą, grutowanie i malowanie 11. Pomieszczenie 111- biuro ścianka szkieletowa na ruszcie stalowym (alternatywnie ścianka murowana z bloczków z betonu gruntowanie i malowanie ścianki szkieletowej demontaż istniejącej wentylacji kanalizacji sanitarnej PVC Ø50 L=6,5m

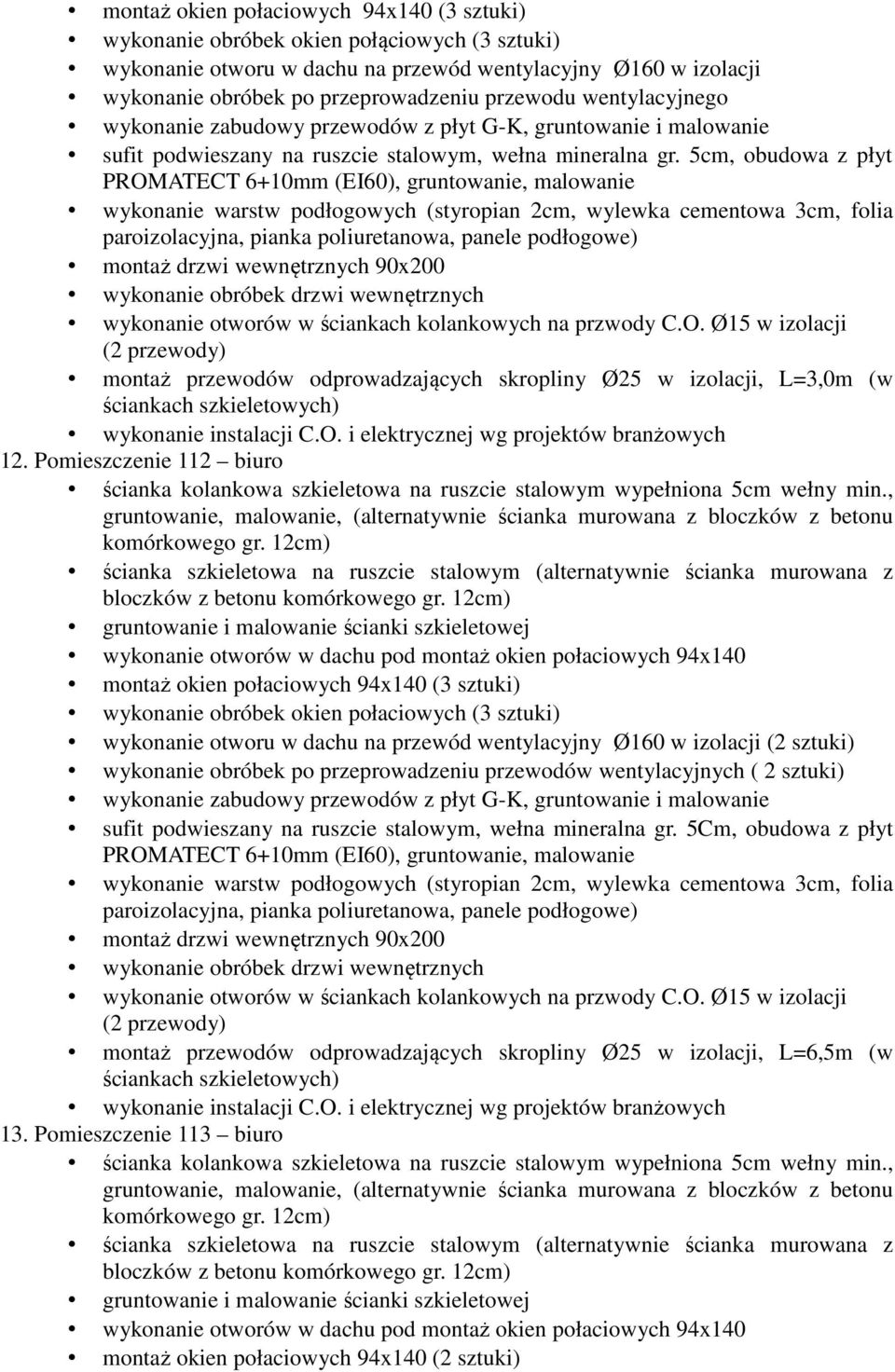

6 montaż okien połaciowych 94x140 (3 sztuki) wykonanie obróbek okien połąciowych (3 sztuki) wykonanie otworu w dachu na przewód wentylacyjny Ø160 w izolacji wykonanie obróbek po przeprowadzeniu przewodu wentylacyjnego sufit podwieszany na ruszcie stalowym, wełna mineralna gr. 5cm, obudowa z płyt wewnętrznych montaż przewodów odprowadzających skropliny Ø25 w izolacji, L=3,0m (w ściankach szkieletowych) 12. Pomieszczenie 112 biuro ścianka szkieletowa na ruszcie stalowym (alternatywnie ścianka murowana z bloczków z betonu gruntowanie i malowanie ścianki szkieletowej montaż okien połaciowych 94x140 (3 sztuki) wykonanie obróbek okien połaciowych (3 sztuki) wykonanie otworu w dachu na przewód wentylacyjny Ø160 w izolacji (2 sztuki) wykonanie obróbek po przeprowadzeniu przewodów wentylacyjnych ( 2 sztuki) sufit podwieszany na ruszcie stalowym, wełna mineralna gr. 5Cm, obudowa z płyt wewnętrznych montaż przewodów odprowadzających skropliny Ø25 w izolacji, L=6,5m (w ściankach szkieletowych) 13. Pomieszczenie 113 biuro ścianka szkieletowa na ruszcie stalowym (alternatywnie ścianka murowana z bloczków z betonu gruntowanie i malowanie ścianki szkieletowej montaż okien połaciowych 94x140 (2 sztuki)

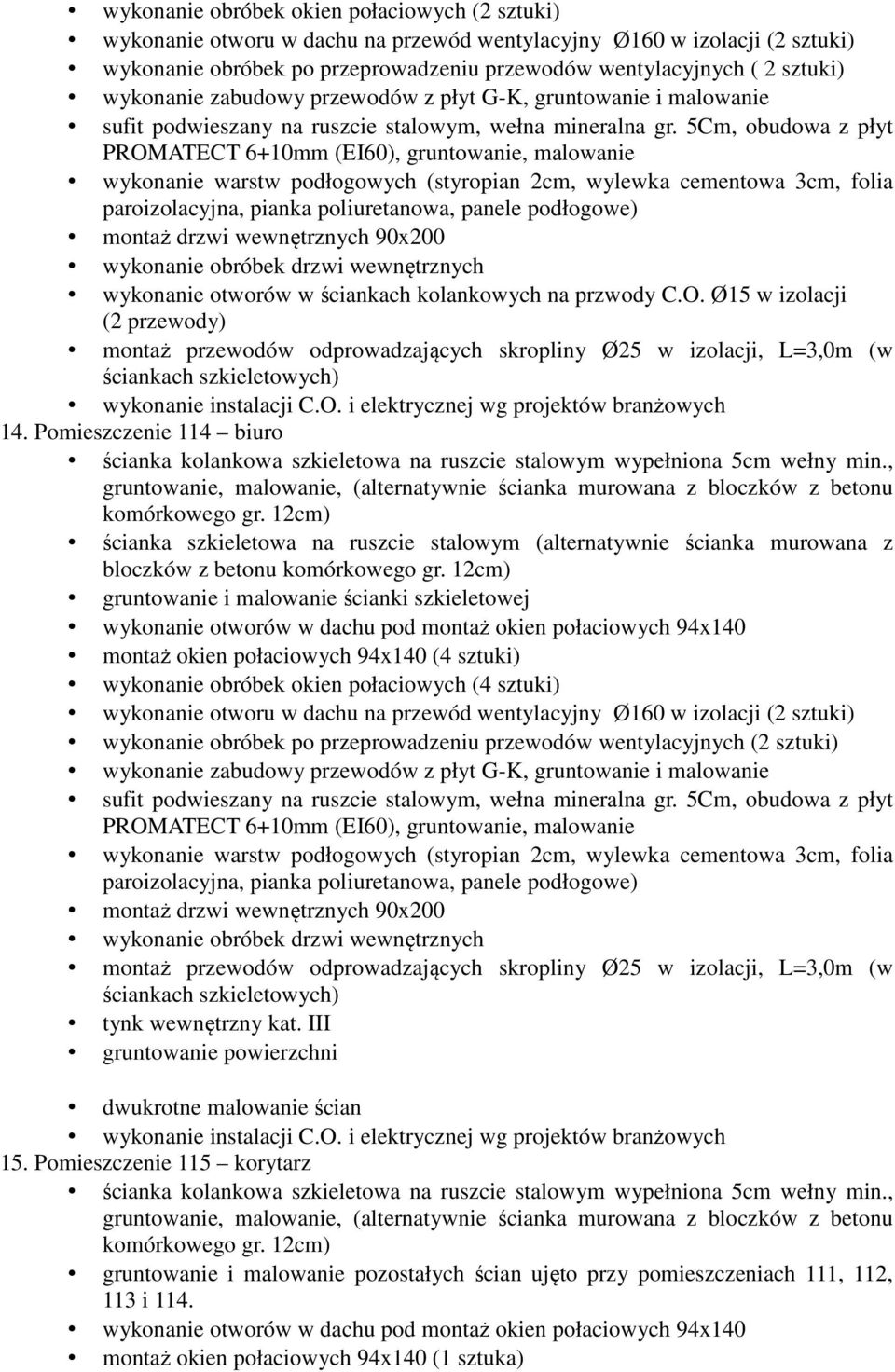

7 wykonanie obróbek okien połaciowych (2 sztuki) wykonanie otworu w dachu na przewód wentylacyjny Ø160 w izolacji (2 sztuki) wykonanie obróbek po przeprowadzeniu przewodów wentylacyjnych ( 2 sztuki) sufit podwieszany na ruszcie stalowym, wełna mineralna gr. 5Cm, obudowa z płyt wewnętrznych montaż przewodów odprowadzających skropliny Ø25 w izolacji, L=3,0m (w ściankach szkieletowych) 14. Pomieszczenie 114 biuro ścianka szkieletowa na ruszcie stalowym (alternatywnie ścianka murowana z bloczków z betonu gruntowanie i malowanie ścianki szkieletowej montaż okien połaciowych 94x140 (4 sztuki) wykonanie obróbek okien połaciowych (4 sztuki) wykonanie otworu w dachu na przewód wentylacyjny Ø160 w izolacji (2 sztuki) wykonanie obróbek po przeprowadzeniu przewodów wentylacyjnych (2 sztuki) sufit podwieszany na ruszcie stalowym, wełna mineralna gr. 5Cm, obudowa z płyt wewnętrznych montaż przewodów odprowadzających skropliny Ø25 w izolacji, L=3,0m (w ściankach szkieletowych) 15. Pomieszczenie 115 korytarz gruntowanie i malowanie pozostałych ścian ujęto przy pomieszczeniach 111, 112, 113 i 114. montaż okien połaciowych 94x140 (1 sztuka)

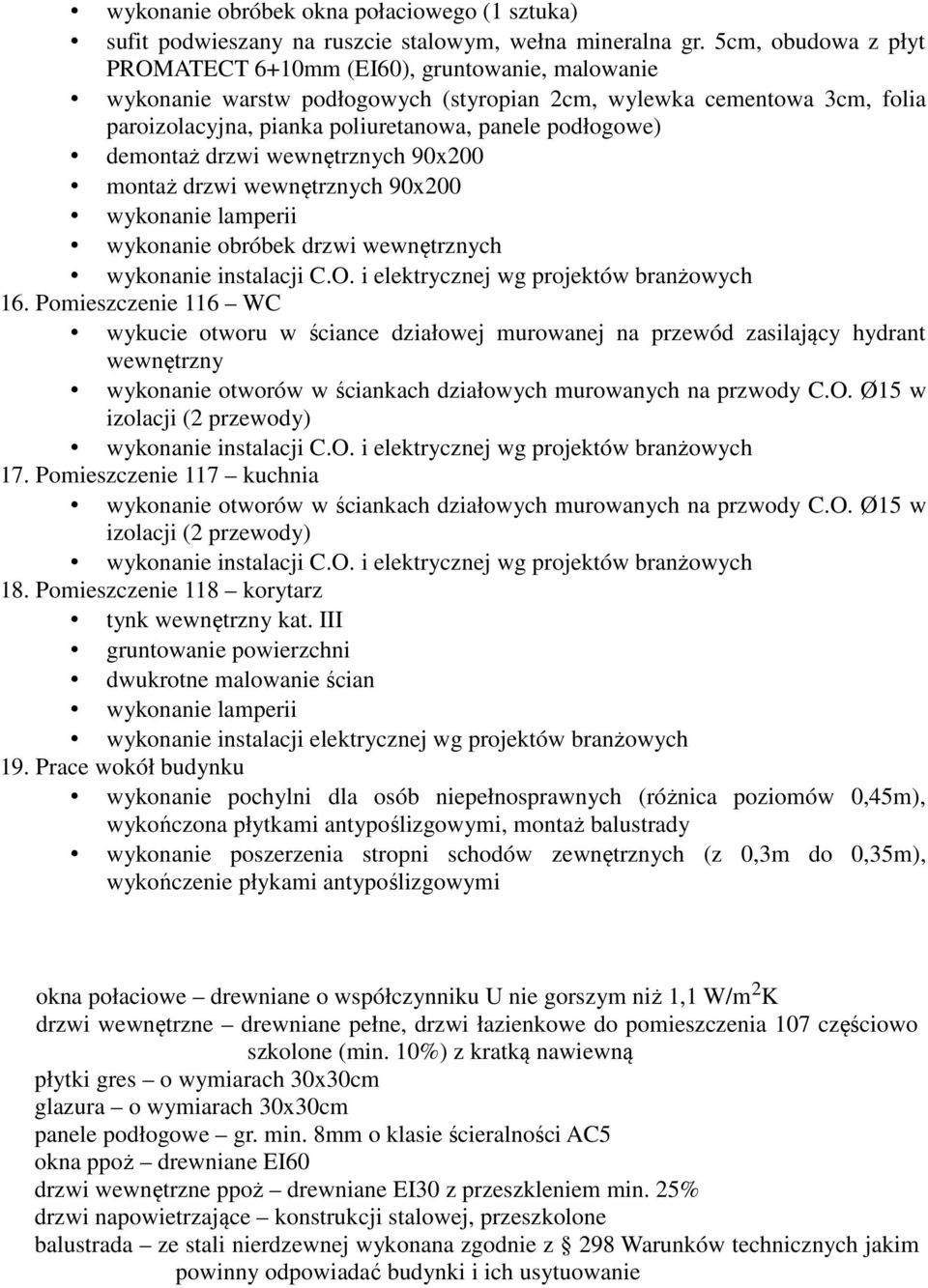

8 wykonanie obróbek okna połaciowego (1 sztuka) sufit podwieszany na ruszcie stalowym, wełna mineralna gr. 5cm, obudowa z płyt demontaż drzwi wewnętrznych 90x200 wykonanie lamperii wewnętrznych 16. Pomieszczenie 116 WC wykucie otworu w ściance działowej murowanej na przewód zasilający hydrant wewnętrzny wykonanie otworów w ściankach działowych murowanych na przwody C.O. Ø15 w izolacji 17. Pomieszczenie 117 kuchnia wykonanie otworów w ściankach działowych murowanych na przwody C.O. Ø15 w izolacji 18. Pomieszczenie 118 korytarz wykonanie lamperii wykonanie instalacji elektrycznej wg projektów branżowych 19. Prace wokół budynku wykonanie pochylni dla osób niepełnosprawnych (różnica poziomów 0,45m), wykończona płytkami antypoślizgowymi, montaż balustrady wykonanie poszerzenia stropni schodów zewnętrznych (z 0,3m do 0,35m), wykończenie płykami antypoślizgowymi okna połaciowe drewniane o współczynniku U nie gorszym niż 1,1 W/m 2 K drzwi wewnętrzne drewniane pełne, drzwi łazienkowe do pomieszczenia 107 częściowo szkolone (min. 10%) z kratką nawiewną płytki gres o wymiarach 30x30cm glazura o wymiarach 30x30cm panele podłogowe gr. min. 8mm o klasie ścieralności AC5 okna ppoż drewniane EI60 drzwi wewnętrzne ppoż drewniane EI30 z przeszkleniem min. 25% drzwi napowietrzające konstrukcji stalowej, przeszkolone balustrada ze stali nierdzewnej wykonana zgodnie z 298 Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie
