1 PROJEKT BUDOWLANY ADAPTACJI POMIESZCZEŃ MAGAZYNOWYCH NA POTRZEBY PRALNI architektura i konstrukcja INWESTOR SZKOŁA GŁÓWNA SŁUŻBY POŻARNICZEJ WARSZAWA, ul. Słowackiego 52/54 ADRES BUDOWY WARSZAWA, ul. Słowackiego 52/54 TOM 1 AUTORZY OPRACOWANIA mgr inż. bud. Grzegorz FILIP tech. arch. Małgorzata DUCH 25 marca 2014

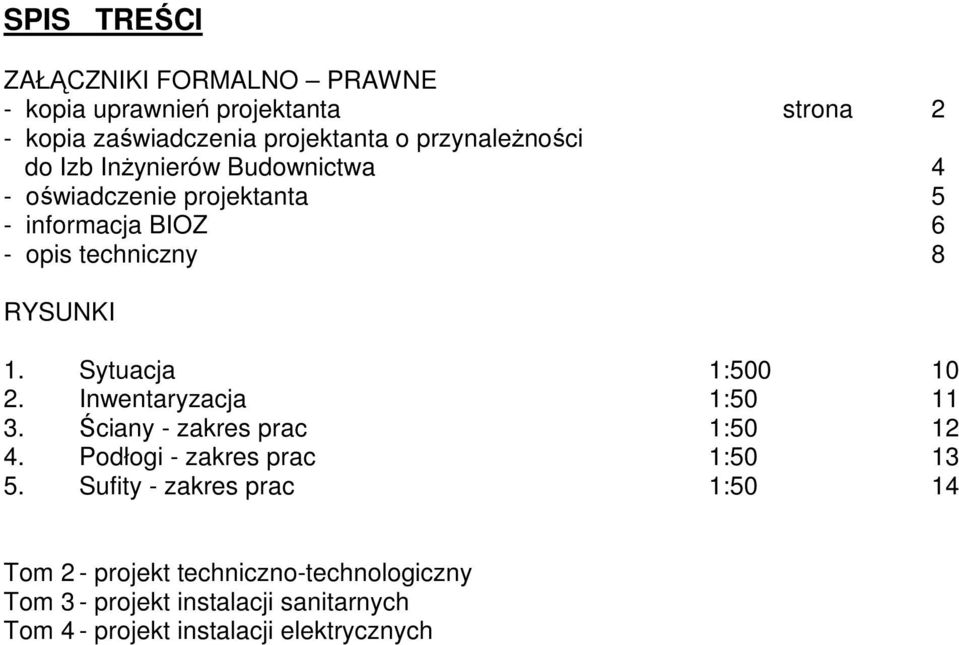

2 SPIS TREŚCI ZAŁĄCZNIKI FORMALNO PRAWNE - kopia uprawnień projektanta strona 2 - kopia zaświadczenia projektanta o przynależności do Izb Inżynierów Budownictwa 4 - oświadczenie projektanta 5 - informacja BIOZ 6 - opis techniczny 8 RYSUNKI 1. Sytuacja 1: Inwentaryzacja 1: Ściany - zakres prac 1: Podłogi - zakres prac 1: Sufity - zakres prac 1:50 14 Tom 2 - projekt techniczno-technologiczny Tom 3 - projekt instalacji sanitarnych Tom 4 - projekt instalacji elektrycznych

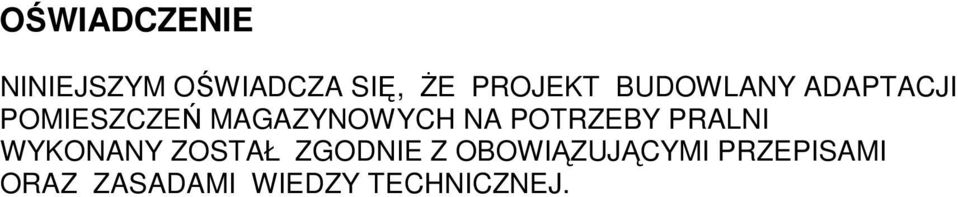

3 OŚWIADCZENIE NINIEJSZYM OŚWIADCZA SIĘ, ŻE PROJEKT BUDOWLANY ADAPTACJI POMIESZCZEŃ MAGAZYNOWYCH NA POTRZEBY PRALNI WYKONANY ZOSTAŁ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ.

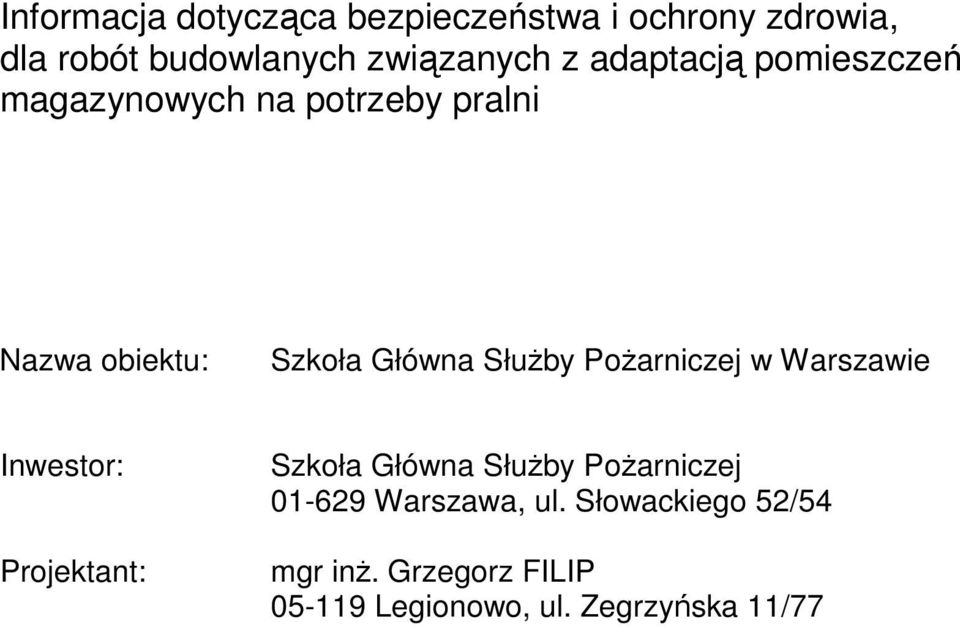

4 Informacja dotycząca bezpieczeństwa i ochrony zdrowia, dla robót budowlanych związanych z adaptacją pomieszczeń magazynowych na potrzeby pralni Nazwa obiektu: Szkoła Główna Służby Pożarniczej w Warszawie Inwestor: Projektant: Szkoła Główna Służby Pożarniczej Warszawa, ul. Słowackiego 52/54 mgr inż. Grzegorz FILIP Legionowo, ul. Zegrzyńska 11/77

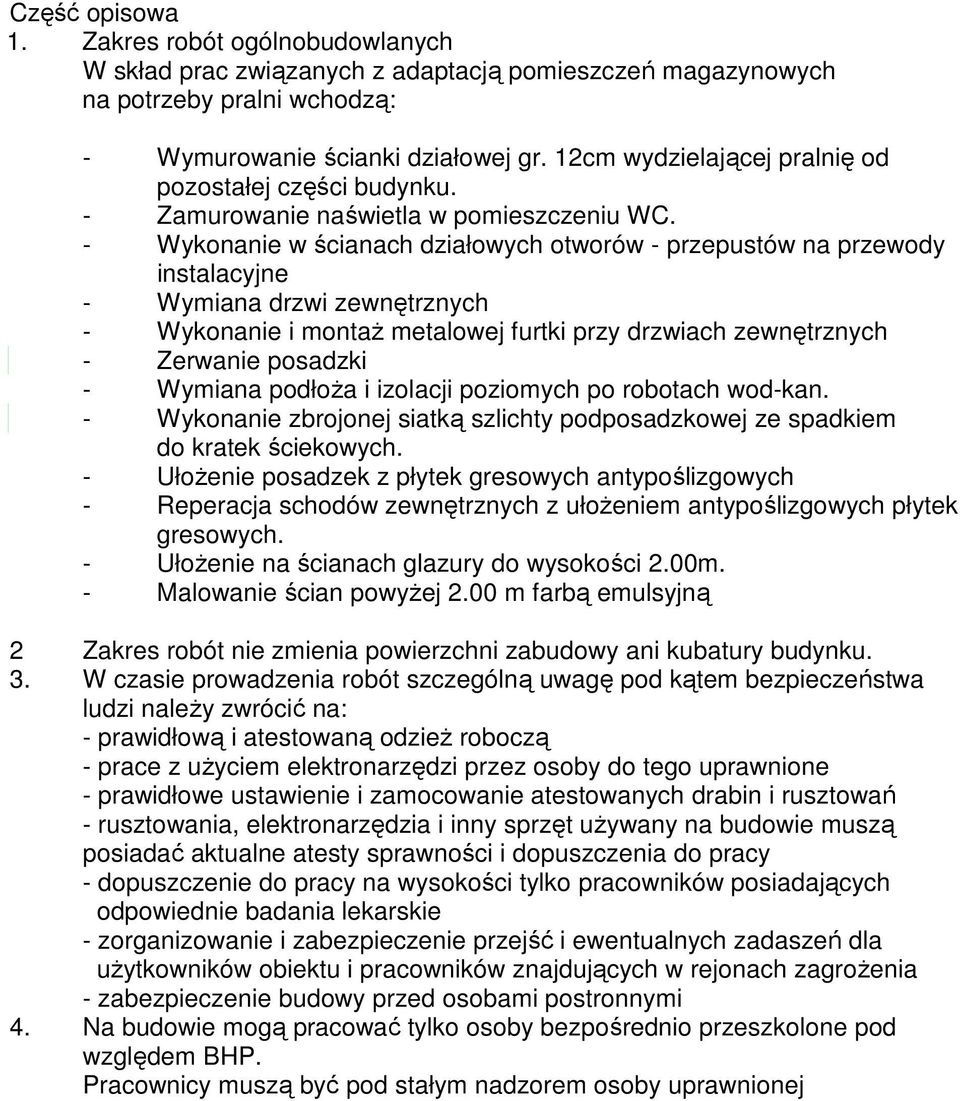

5 Część opisowa 1. Zakres robót ogólnobudowlanych W skład prac związanych z adaptacją pomieszczeń magazynowych na potrzeby pralni wchodzą: - Wymurowanie ścianki działowej gr. 12cm wydzielającej pralnię od pozostałej części budynku. - Zamurowanie naświetla w pomieszczeniu WC. - Wykonanie w ścianach działowych otworów - przepustów na przewody instalacyjne - Wymiana drzwi zewnętrznych - Wykonanie i montaż metalowej furtki przy drzwiach zewnętrznych - Zerwanie posadzki - Wymiana podłoża i izolacji poziomych po robotach wod-kan. - Wykonanie zbrojonej siatką szlichty podposadzkowej ze spadkiem do kratek ściekowych. - Ułożenie posadzek z płytek gresowych antypoślizgowych - Reperacja schodów zewnętrznych z ułożeniem antypoślizgowych płytek gresowych. - Ułożenie na ścianach glazury do wysokości 2.00m. - Malowanie ścian powyżej 2.00 m farbą emulsyjną 2 Zakres robót nie zmienia powierzchni zabudowy ani kubatury budynku. 3. W czasie prowadzenia robót szczególną uwagę pod kątem bezpieczeństwa ludzi należy zwrócić na: - prawidłową i atestowaną odzież roboczą - prace z użyciem elektronarzędzi przez osoby do tego uprawnione - prawidłowe ustawienie i zamocowanie atestowanych drabin i rusztowań - rusztowania, elektronarzędzia i inny sprzęt używany na budowie muszą posiadać aktualne atesty sprawności i dopuszczenia do pracy - dopuszczenie do pracy na wysokości tylko pracowników posiadających odpowiednie badania lekarskie - zorganizowanie i zabezpieczenie przejść i ewentualnych zadaszeń dla użytkowników obiektu i pracowników znajdujących w rejonach zagrożenia - zabezpieczenie budowy przed osobami postronnymi 4. Na budowie mogą pracować tylko osoby bezpośrednio przeszkolone pod względem BHP. Pracownicy muszą być pod stałym nadzorem osoby uprawnionej

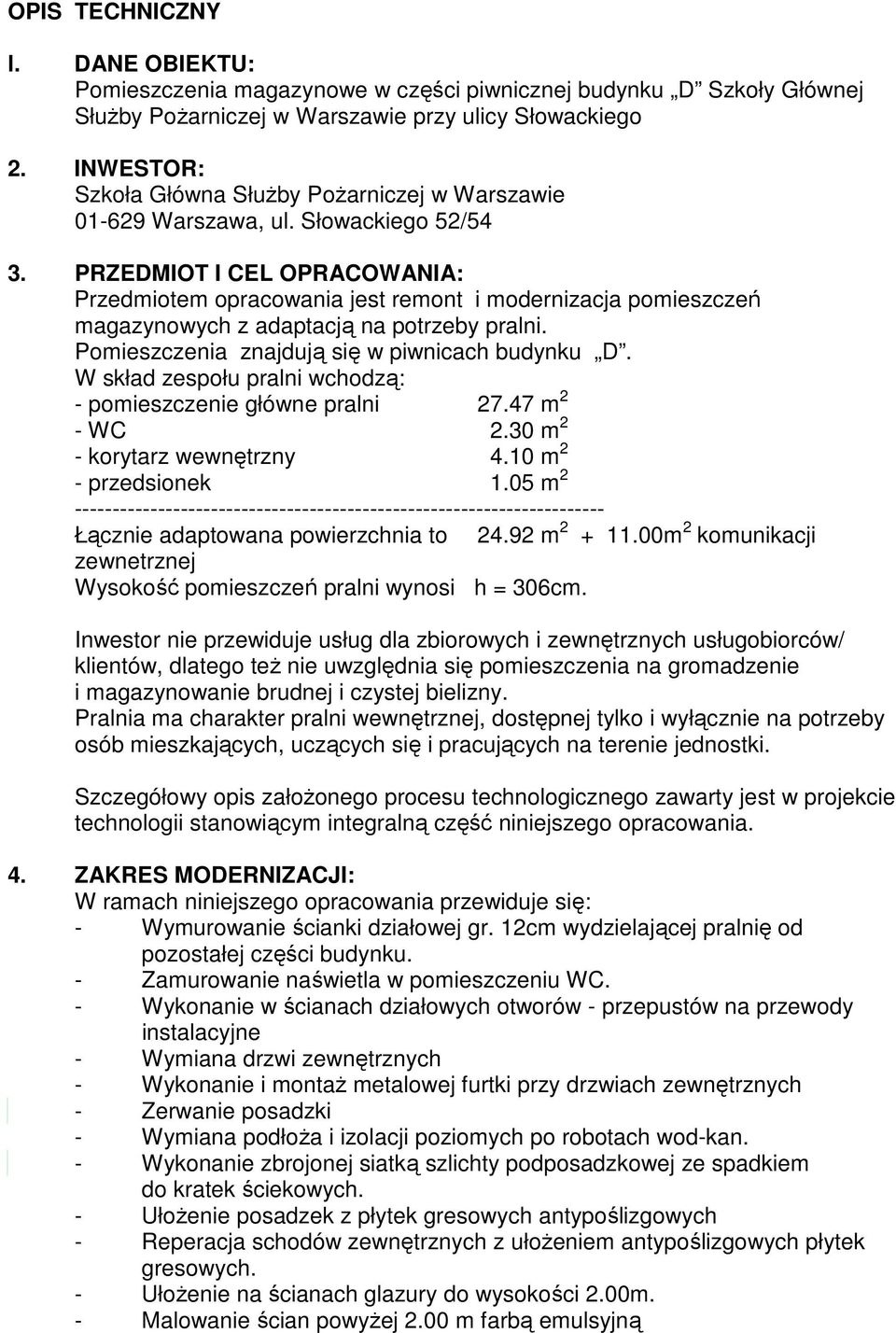

6 OPIS TECHNICZNY l. DANE OBIEKTU: Pomieszczenia magazynowe w części piwnicznej budynku D Szkoły Głównej Służby Pożarniczej w Warszawie przy ulicy Słowackiego 2. INWESTOR: Szkoła Główna Służby Pożarniczej w Warszawie Warszawa, ul. Słowackiego 52/54 3. PRZEDMIOT I CEL OPRACOWANIA: Przedmiotem opracowania jest remont i modernizacja pomieszczeń magazynowych z adaptacją na potrzeby pralni. Pomieszczenia znajdują się w piwnicach budynku D. W skład zespołu pralni wchodzą: - pomieszczenie główne pralni m 2 - WC 2.30 m 2 - korytarz wewnętrzny 4.10 m 2 - przedsionek 1.05 m Łącznie adaptowana powierzchnia to m m 2 komunikacji zewnetrznej Wysokość pomieszczeń pralni wynosi h = 306cm. Inwestor nie przewiduje usług dla zbiorowych i zewnętrznych usługobiorców/ klientów, dlatego też nie uwzględnia się pomieszczenia na gromadzenie i magazynowanie brudnej i czystej bielizny. Pralnia ma charakter pralni wewnętrznej, dostępnej tylko i wyłącznie na potrzeby osób mieszkających, uczących się i pracujących na terenie jednostki. Szczegółowy opis założonego procesu technologicznego zawarty jest w projekcie technologii stanowiącym integralną część niniejszego opracowania. 4. ZAKRES MODERNIZACJI: W ramach niniejszego opracowania przewiduje się: - Wymurowanie ścianki działowej gr. 12cm wydzielającej pralnię od pozostałej części budynku. - Zamurowanie naświetla w pomieszczeniu WC. - Wykonanie w ścianach działowych otworów - przepustów na przewody instalacyjne - Wymiana drzwi zewnętrznych - Wykonanie i montaż metalowej furtki przy drzwiach zewnętrznych - Zerwanie posadzki - Wymiana podłoża i izolacji poziomych po robotach wod-kan. - Wykonanie zbrojonej siatką szlichty podposadzkowej ze spadkiem do kratek ściekowych. - Ułożenie posadzek z płytek gresowych antypoślizgowych - Reperacja schodów zewnętrznych z ułożeniem antypoślizgowych płytek gresowych. - Ułożenie na ścianach glazury do wysokości 2.00m. - Malowanie ścian powyżej 2.00 m farbą emulsyjną
