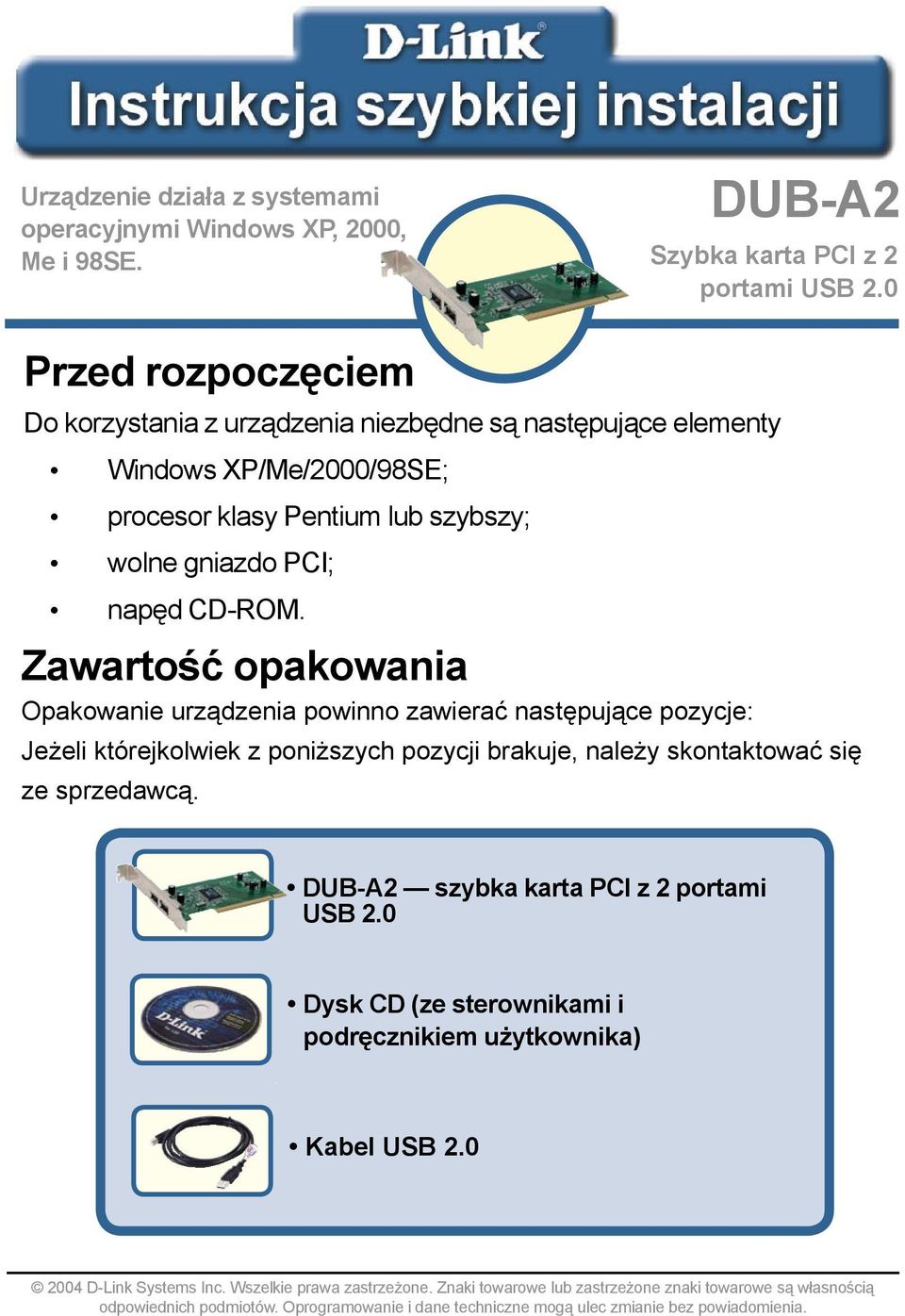

1 Urządzenie działa z systemami operacyjnymi Windows XP, 2000, Me i 98SE. DUB-A2 Szybka karta PCI z 2 portami USB 2.0 Przed rozpoczęciem Do korzystania z urządzenia niezbędne są następujące elementy Windows XP/Me/2000/98SE; procesor klasy Pentium lub szybszy; wolne gniazdo PCI; napęd CD-ROM. Zawartość opakowania Opakowanie urządzenia powinno zawierać następujące pozycje: Jeżeli którejkolwiek z poniższych pozycji brakuje, należy skontaktować się ze sprzedawcą. DUB-A2 szybka karta PCI z 2 portami USB 2.0 Dysk CD (ze sterownikami i podręcznikiem użytkownika) Kabel USB D-Link Systems Inc. Wszelkie prawa zastrzeżone. Znaki towarowe lub zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. Oprogramowanie i dane techniczne mogą ulec zmianie bez powiadomienia.

Zawartość opakowania Opakowanie urządzenia powinno zawierać następujące pozycje: Jeżeli którejkolwiek z poniższych pozycji brakuje, należy skontaktować się ze sprzedawcą.

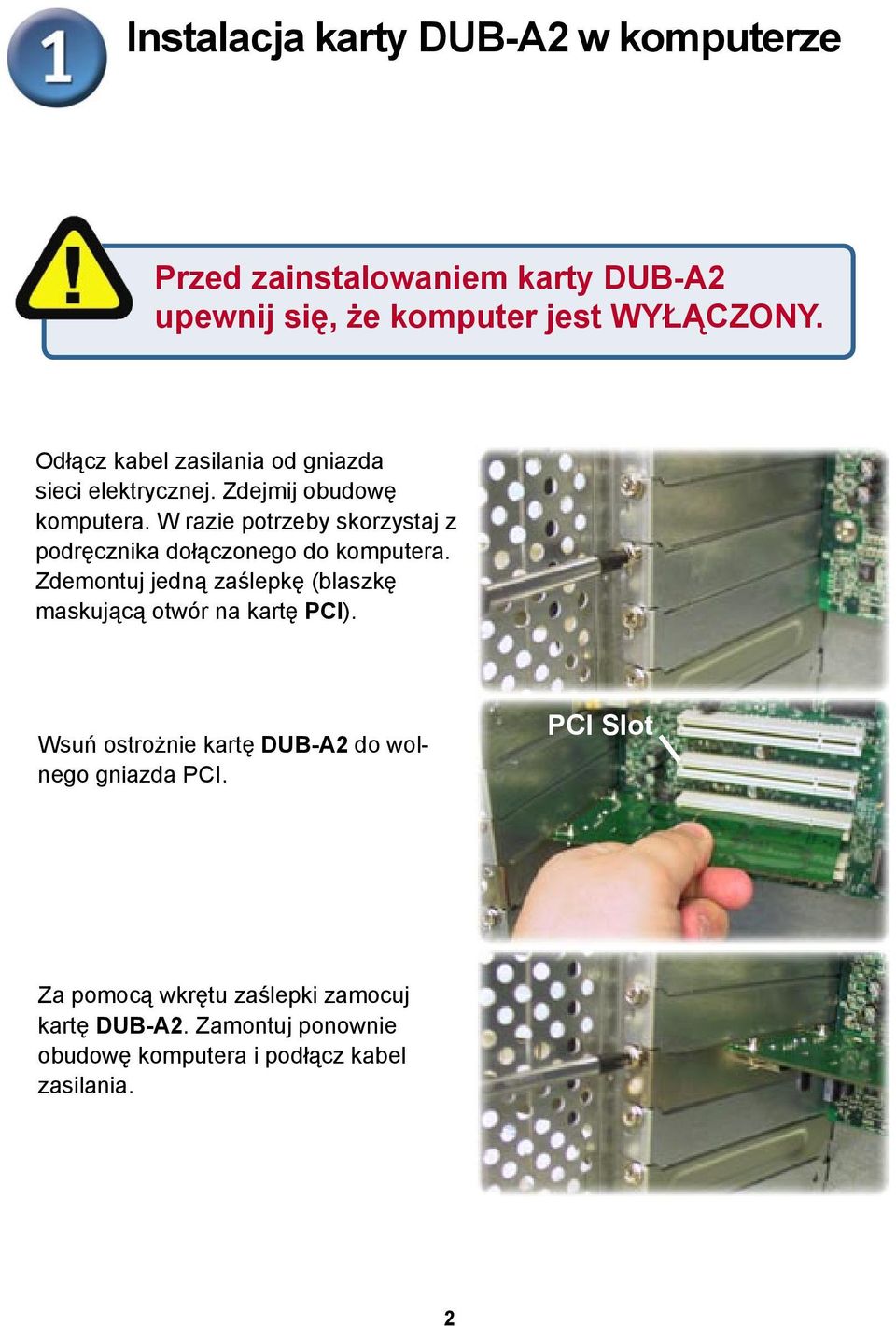

2 Instalacja karty DUB-A2 w komputerze Przed zainstalowaniem karty DUB-A2 upewnij się, że komputer jest WYŁĄCZONY. Odłącz kabel zasilania od gniazda sieci elektrycznej. Zdejmij obudowę komputera. W razie potrzeby skorzystaj z podręcznika dołączonego do komputera. Zdemontuj jedną zaślepkę (blaszkę maskującą otwór na kartę PCI). Wsuń ostrożnie kartę DUB-A2 do wolnego gniazda PCI. PCI Slot Za pomocą wkrętu zaślepki zamocuj kartę DUB-A2. Zamontuj ponownie obudowę komputera i podłącz kabel zasilania. 2

W razie potrzeby skorzystaj z podręcznika dołączonego do komputera.

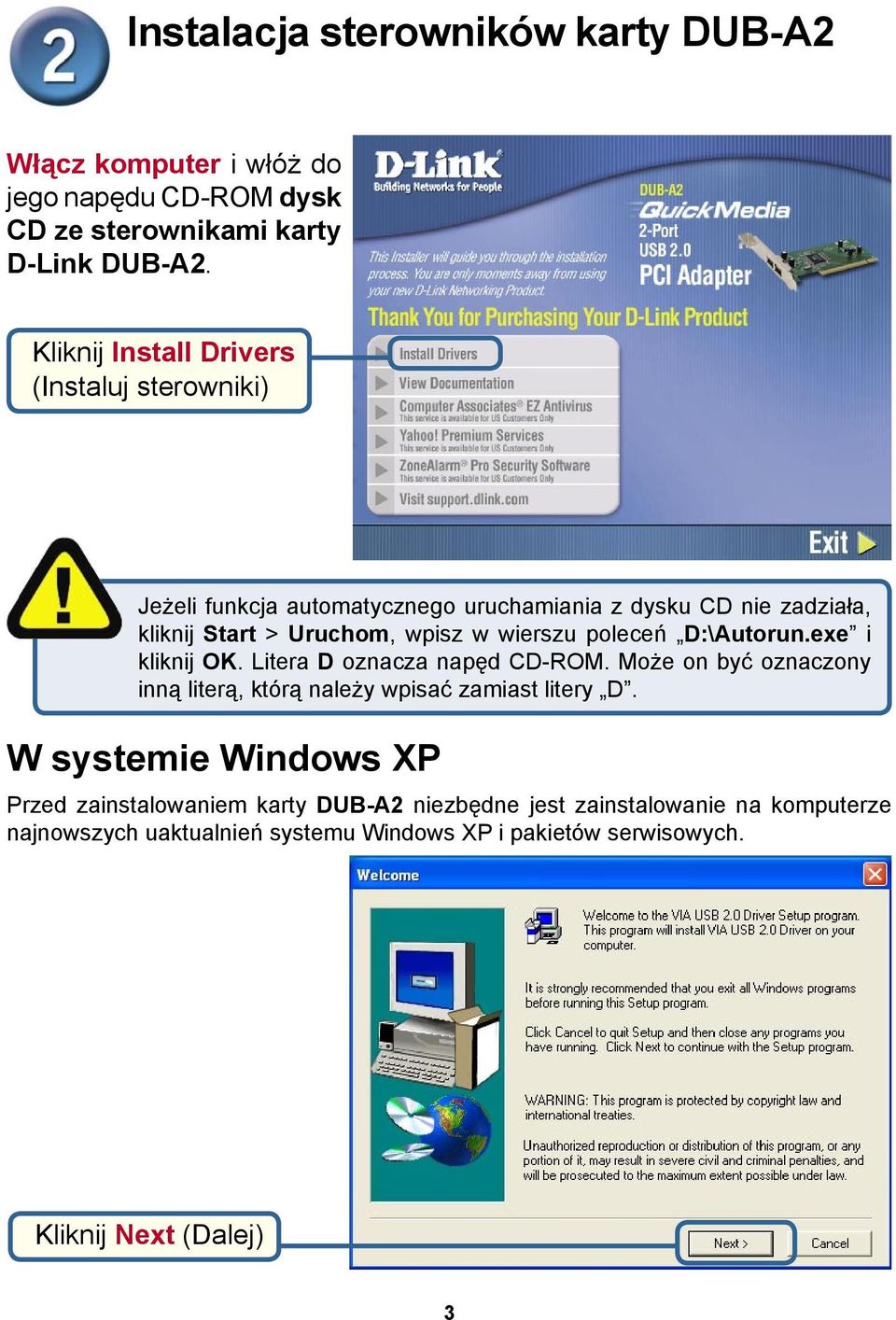

3 Włącz komputer i włóż do jego napędu CD-ROM dysk CD ze sterownikami karty D-Link DUB-A2. Kliknij Install Drivers (Instaluj sterowniki) Jeżeli funkcja automatycznego uruchamiania z dysku CD nie zadziała, kliknij Start > Uruchom, wpisz w wierszu poleceń D:\Autorun.exe i kliknij OK. Litera D oznacza napęd CD-ROM. Może on być oznaczony inną literą, którą należy wpisać zamiast litery D. W systemie Windows XP Przed zainstalowaniem karty DUB-A2 niezbędne jest zainstalowanie na komputerze najnowszych uaktualnień systemu Windows XP i pakietów serwisowych. 3

$wpisz w wierszu poleceń D:\Autorun.exe i kliknij OK. Litera D oznacza napęd CD-ROM.$

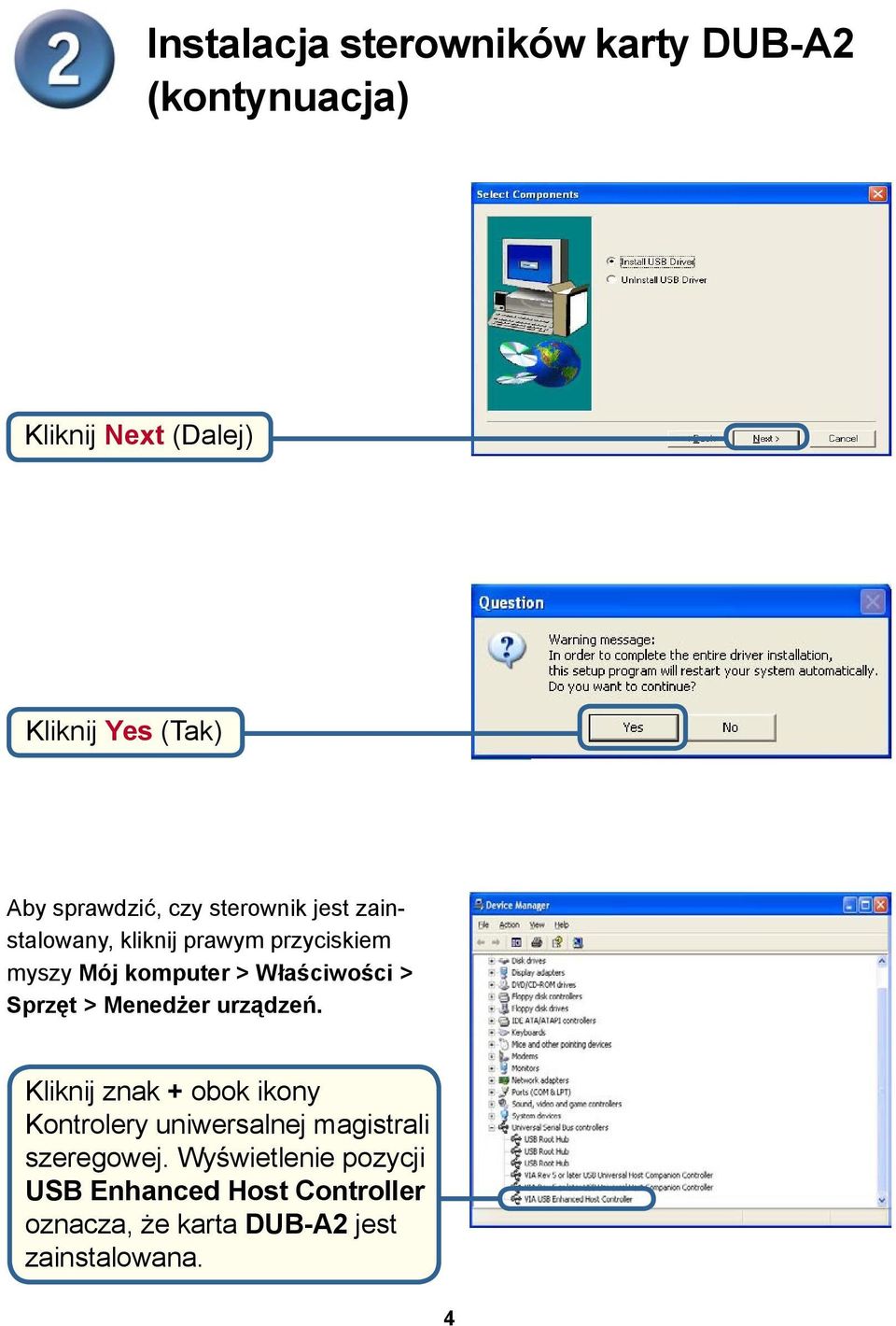

4 (kontynuacja) Kliknij Yes (Tak) Aby sprawdzić, czy sterownik jest zainstalowany, kliknij prawym przyciskiem myszy Mój komputer > Właściwości > Sprzęt > Menedżer urządzeń. Kliknij znak + obok ikony Kontrolery uniwersalnej magistrali szeregowej. Wyświetlenie pozycji USB Enhanced Host Controller oznacza, że karta DUB-A2 jest zainstalowana. 4

urządzeń. Kliknij znak + obok ikony Kontrolery uniwersalnej magistrali szeregowej.

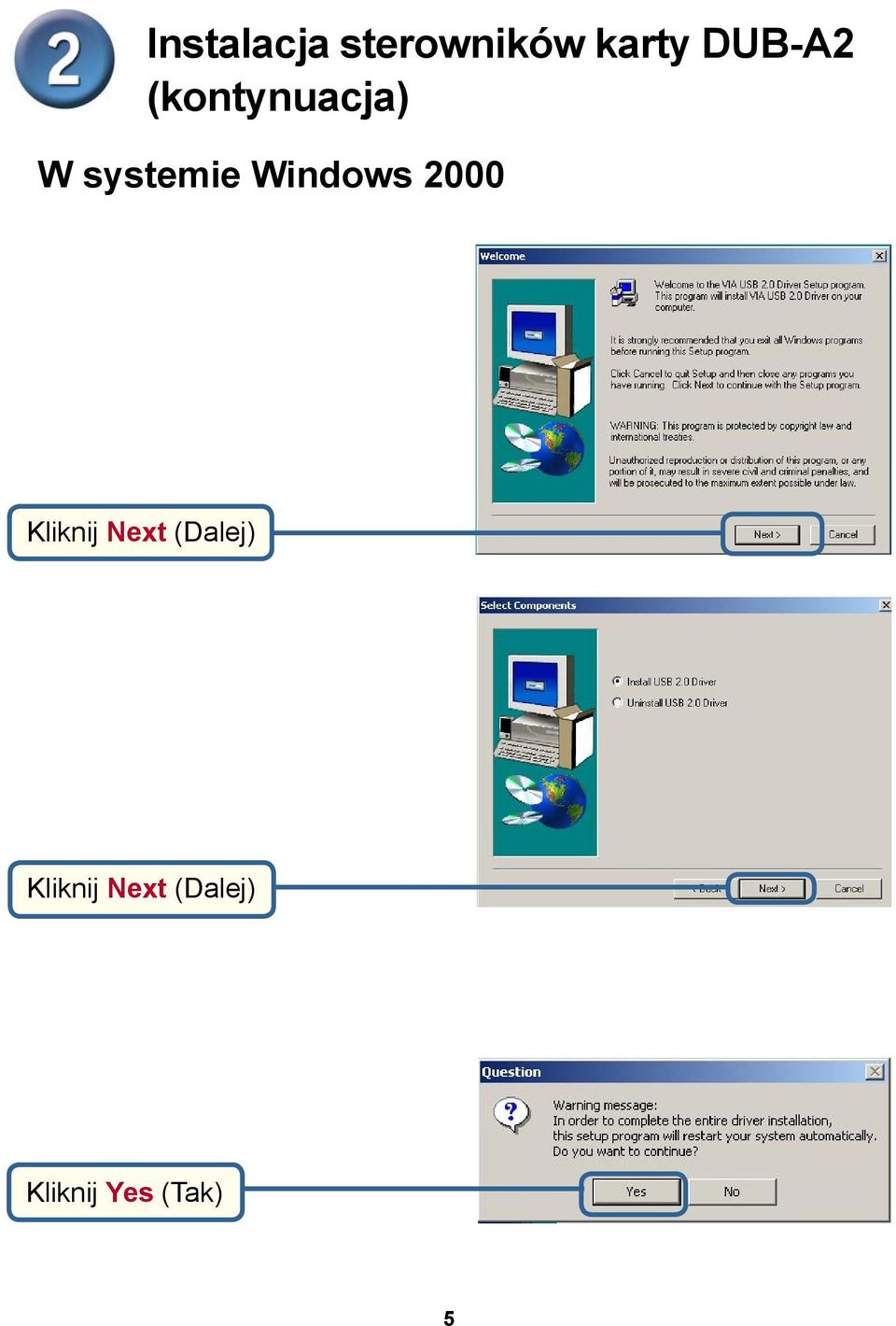

5 (kontynuacja) W systemie Windows 2000 Kliknij Yes (Tak) 5

6 (kontynuacja) Aby sprawdzić, czy sterownik jest zainstalowany, kliknij prawym przyciskiem myszy Mój komputer > Właściwości > Sprzęt > Menedżer urządzeń. Kliknij znak + obok ikony Kontrolery uniwersalnej magistrali szeregowej. Wyświetlenie pozycji USB Enhanced Host Controller oznacza, że karta DUB-A2 jest zainstalowana. 6

Kliknij znak + obok ikony Kontrolery uniwersalnej magistrali szeregowej.

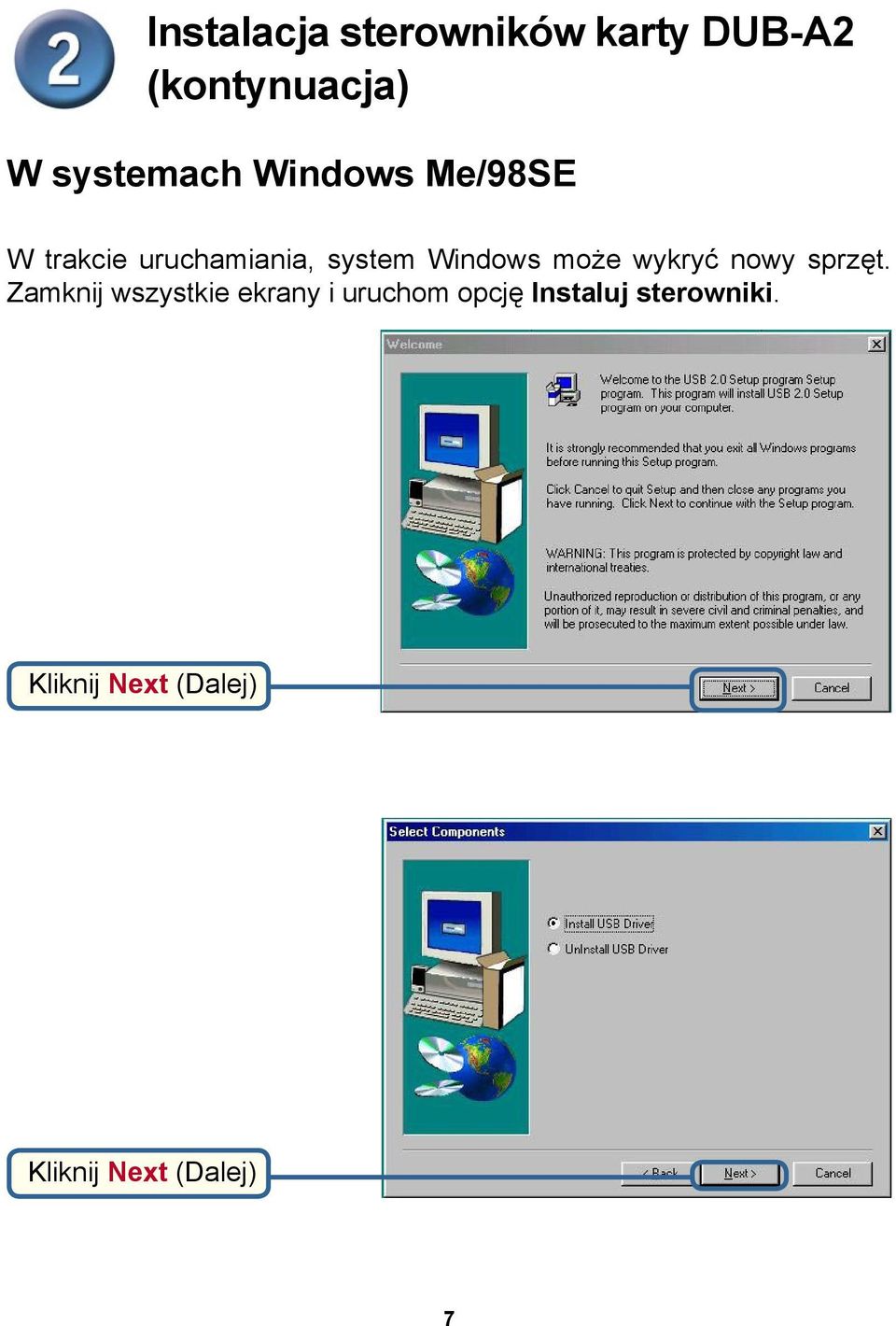

7 (kontynuacja) W systemach Windows Me/98SE W trakcie uruchamiania, system Windows może wykryć nowy sprzęt. Zamknij wszystkie ekrany i uruchom opcję Instaluj sterowniki. 7

8 (kontynuacja) Kliknij Finish (Zakończ) W systemie Windows 98 może zostać wyświetlony monit o włożenie dysku instalacyjnego. W takim przypadku włóż dysk instalacyjny systemu Windows 98 do napędu komputera i kliknij OK. Aby sprawdzić instalację karty DUB-A2, kliknij prawym przyciskiem myszy Mój komputer > Właściwości > Sprzęt > Menedżer urządzeń. Powinna być widoczna pozycja D-Link DUB-A2 USB 2.0 PCI Host Card. Instalacja została zakończona! 8

Aby sprawdzić instalację karty DUB-A2, kliknij prawym przyciskiem myszy Mój komputer > Właściwości > Sprzęt >

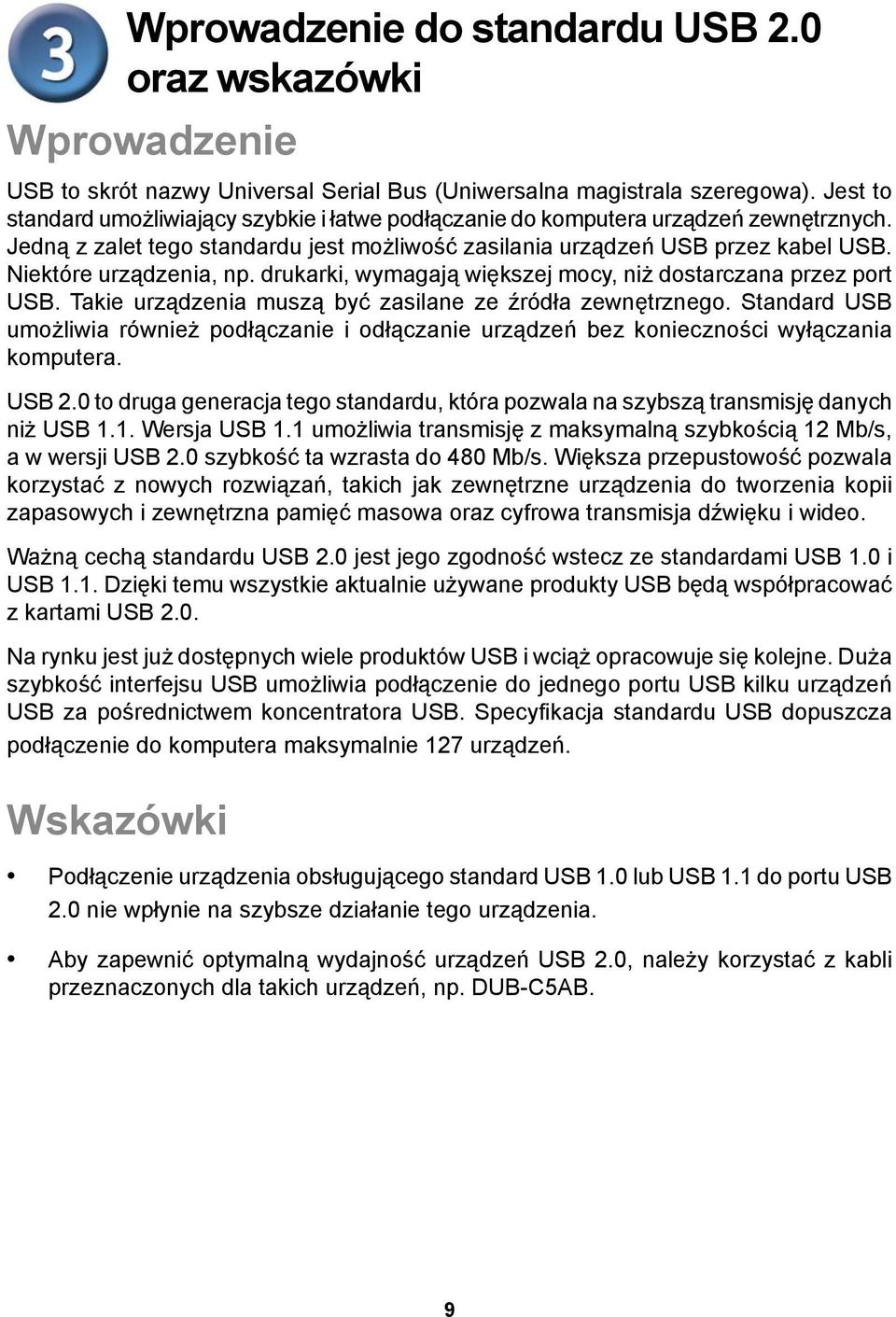

9 Wprowadzenie do standardu USB 2.0 oraz wskazówki Wprowadzenie USB to skrót nazwy Universal Serial Bus (Uniwersalna magistrala szeregowa). Jest to standard umożliwiający szybkie i łatwe podłączanie do komputera urządzeń zewnętrznych. Jedną z zalet tego standardu jest możliwość zasilania urządzeń USB przez kabel USB. Niektóre urządzenia, np. drukarki, wymagają większej mocy, niż dostarczana przez port USB. Takie urządzenia muszą być zasilane ze źródła zewnętrznego. Standard USB umożliwia również podłączanie i odłączanie urządzeń bez konieczności wyłączania komputera. USB 2.0 to druga generacja tego standardu, która pozwala na szybszą transmisję danych niż USB 1.1. Wersja USB 1.1 umożliwia transmisję z maksymalną szybkością 12 Mb/s, a w wersji USB 2.0 szybkość ta wzrasta do 480 Mb/s. Większa przepustowość pozwala korzystać z nowych rozwiązań, takich jak zewnętrzne urządzenia do tworzenia kopii zapasowych i zewnętrzna pamięć masowa oraz cyfrowa transmisja dźwięku i wideo. Ważną cechą standardu USB 2.0 jest jego zgodność wstecz ze standardami USB 1.0 i USB 1.1. Dzięki temu wszystkie aktualnie używane produkty USB będą współpracować z kartami USB 2.0. Na rynku jest już dostępnych wiele produktów USB i wciąż opracowuje się kolejne. Duża szybkość interfejsu USB umożliwia podłączenie do jednego portu USB kilku urządzeń USB za pośrednictwem koncentratora USB. Specyfikacja standardu USB dopuszcza podłączenie do komputera maksymalnie 127 urządzeń. Wskazówki Podłączenie urządzenia obsługującego standard USB 1.0 lub USB 1.1 do portu USB 2.0 nie wpłynie na szybsze działanie tego urządzenia. Aby zapewnić optymalną wydajność urządzeń USB 2.0, należy korzystać z kabli przeznaczonych dla takich urządzeń, np. DUB-C5AB. 9

Niektóre urządzenia, np. drukarki, wymagają większej mocy, niż dostarczana przez port USB. Takie urządzenia muszą być zasilane ze źródła zewnętrznego.

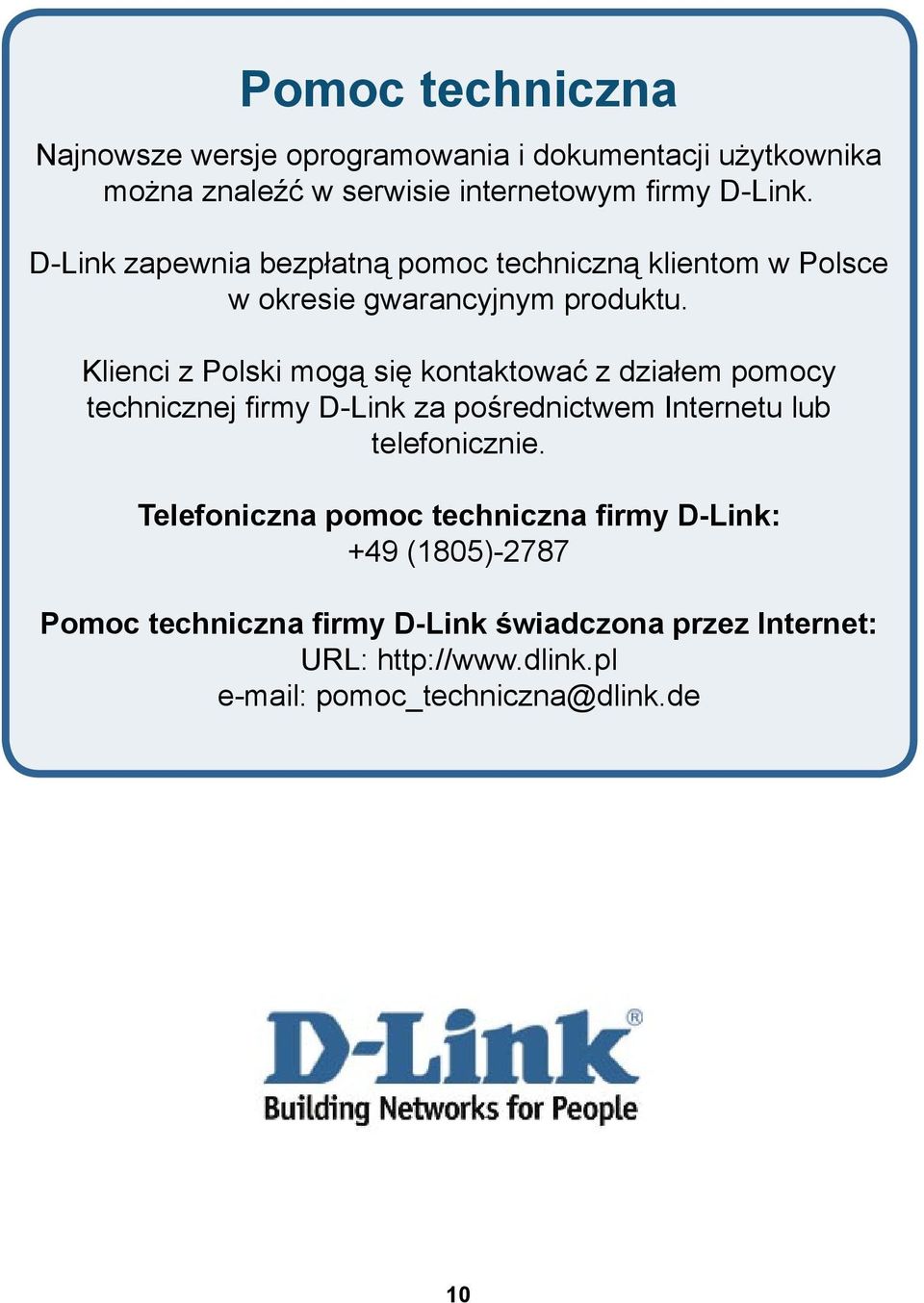

10 Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie. Telefoniczna pomoc techniczna firmy D-Link: +49 (1805)-2787 Pomoc techniczna firmy D-Link świadczona przez Internet: URL: pomoc_techniczna@dlink.de 10

Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie.
