Transkrypt

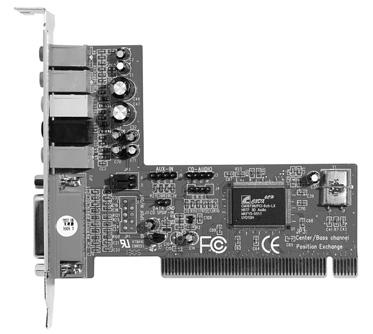

1 SC002 Sweex 5.1 PCI Sound Card Wstęp Dziękujemy za zakup Sweex 5.1 Sound Card. Karta dźwiękowa Sweex zapewnia uzyskanie dźwięku surround. Aby zapewnić poprawne działanie produktu, należy dokładnie przeczytać instrukcję obsługi. Jeżeli mimo przestrzegania zaleceń instrukcji występują problemy w czasie instalacji lub obsługi produktu, należy skorzystać z naszej witryny w celu uzyskania dodatkowych informacji pod nagłówkiem service & support. Ostrzeżenie W celu zainstalowania karty dźwiękowej Sweex, należy zdjąć obudowę komputera. Jeżeli użytkownik nie ma doświadczenia w instalowaniu dodatkowych kart, należy rozważyć zlecenie instalacji karty dźwiękowej sprzedawcy. Zawartość opakowania Przed instalacją należy sprawdzić czy wszystkie wymagane elementy są obecne. W opakowaniu muszą się znajdować się: Karta dźwiękowa 5.1 PCI Sweex CD-ROM łącznie ze sterownikami i obszernymi instrukcjami W przypadku braku wymienionego wyżej elementu należy skontaktować się ze sprzedawcą. Dane techniczne 32-bit PCI BUS master Wbudowany kodek bitowy Full-duplex nagrywanie i odtwarzanie Chipset C-MEDIA HRTF-oparty na trójwymiarowym przedłużonym pozycyjnym audio Port midi/gier MPU-401 Sterownik obsługuje DOS, WIN95, WIN98, WIN-Me, WIN2000, NT4.0, XP i LINUX 72

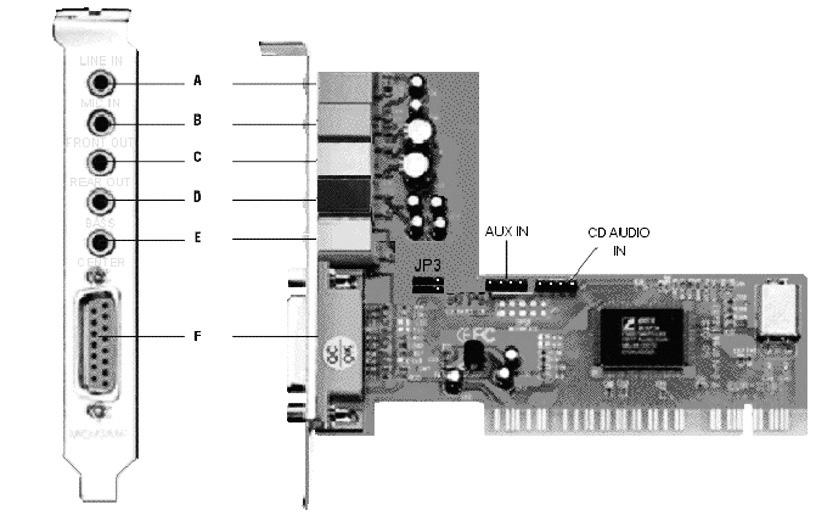

2 Połączenia A Wejście B Wejście mikrofonu C Wyjście w czasie używania 2 głośników (Przód) D Wyjście w czasie używania 4 głośników (Tył) E Wyjście dla głośnika środkowego / basowego F Port MIDI/gier Zwora JP3 Przełącznik pozycji dla głośnika środkowego / basowego Uwaga! Rozwój sprzętu i oprogramowania komputerowego jest bardzo szybki. Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Aktualizację można wykonać w łatwy sposób przez uruchomienie przeglądarki "Internet Explorer" i wybranie opcji "Windows Update" w menu "Extra". 73

3 Instalacja urządzenia Przed instalacją karty dźwiękowej Sweex, należy podjąć następujące środki ostrożności: Upewnić się, że komputer jest wyłączony i jest odłączony od sieci zasilającej. Wyjąć wtyczkę zasilania z komputera. Odłączyć drukarkę i kable monitora; mają one własne zasilanie. Spowoduje to odłączenie wszelkich źródeł zasilania od komputera. Rozładować ładunki elektrostatyczne, dotykając grzejnika lub nie malowanej rury. Przed wykonaniem dalszych czynności, dotknąć ramę żelazną obudowy komputera. Nie dotykać innych potencjalnych punktów styku. Odkręcić obudowę komputera. Do tego celu nie należy używać śrubokręta magnetycznego. Znaleźć puste gniazdo komputera i wyjąć część metalową płyty ochronnej obudowy komputera z odpowiednim gniazdem. Włożyć kartę dźwiękową Sweex do gniazda PCI i przykręcić kartę w górnej części. Podłączyć kabel dźwiękowy odtwarzacza CD lub DVD do złącza CD AUDIO, jeżeli jest odpowiednie. Można założyć obudowę na komputer i prawidłowo podłączyć kable. Włożyć wtyczkę zasilania do komputera i włączyć komputer. Instalacja sterownika dla Windows 95 / 98 / ME / 2000 i XP Włożyć dostarczoną płytę CD-ROM do napędu CD-ROM lub DVD. Jeżeli CD nie uruchomi się automatycznie (Autorun) program instalacyjny można uruchomić ręcznie. W menu start, wybrać opcję 'Run'. Wpisać X:\Setup.exe, X - litera oznaczają dysk napędu CD lub DVD; nacisnąć przycisk enter. Można uruchomić program instalacyjny. 74

4 75

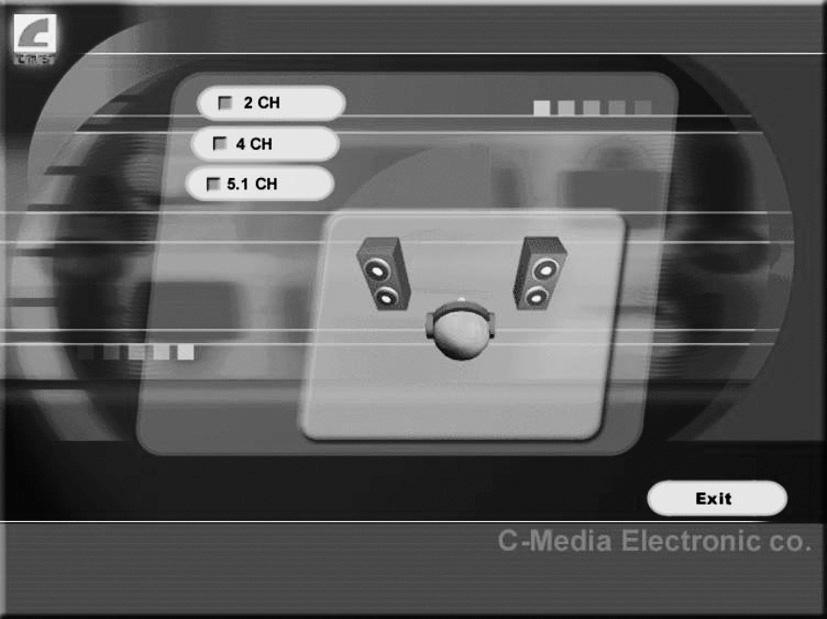

5 Karta dźwiękowa 5.1 Sweex umożliwia podłączenie 2, 4 lub5.1 głośników. Zgodnie z instalacją sterowników i oprogramowania, należy zrestartować komputer w celu wprowadzenia nowych ustawień. Po zrestartowaniu komputera, w prawym dolnym rogu paska zadań można znaleźć dodatkową ikonę dla C-Media mixer. Liczbę ustawień karty dźwiękowej Sweex można regulować za pomocą miksera. Kliknąć ikonę narzędzia w celu otwarcia zaawansowanego ekranu ustawień. 76

6 Kliknąć pierwszą zakładkę w celu uzyskania dostępu do ustawień głośnika. Kliknąć drugą zakładkę w celu wyregulowania głośności dla każdego głośnika. 77

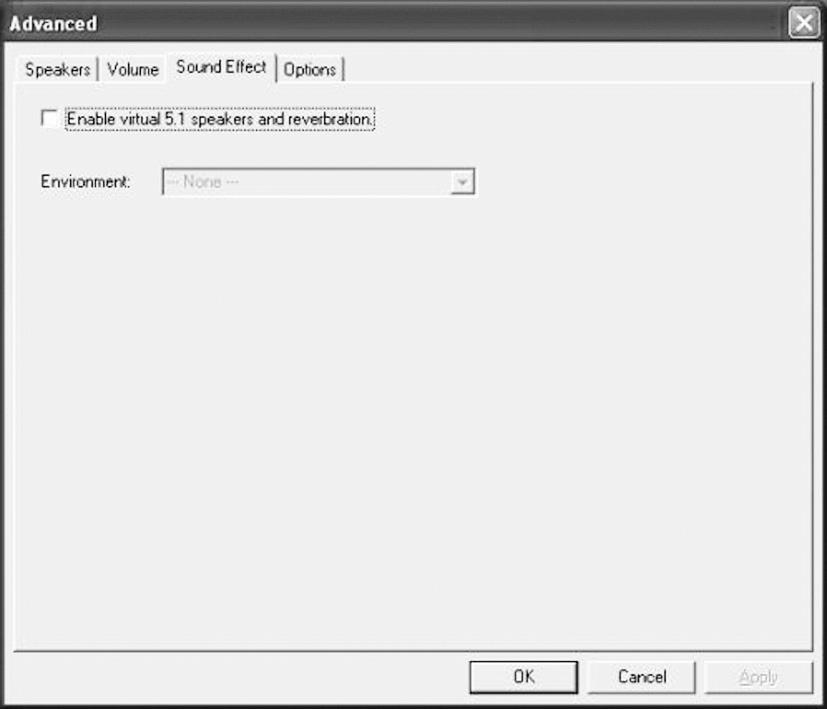

7 Kliknąć trzecią zakładkę w celu ustawienia wirtualnego odtwarzania dźwięku 5.1. Ostatnia zakładka (Options) umożliwia przypisanie klawiszy skrótu do często używanych opcji miksera. Dodatkowo, ekran oferuje możliwość zwiększenia nagranego dźwięku wejścia mikrofonu (Microphone Booster). Gwarancja Wszystkie produkty opatrzone marką Sweex posiadają 3 lata gwarancji. Tylko cyfrowe aparaty fotograficzne i kamery posiadają 2 lata gwarancji. Nie udzielamy gwarancji na dostarczone oprogramowanie lub baterie (akumulatory). Z usług gwarancyjnych można skorzystać za pośrednictwem sprzedawcy, u którego został zakupiony produkt. 78
