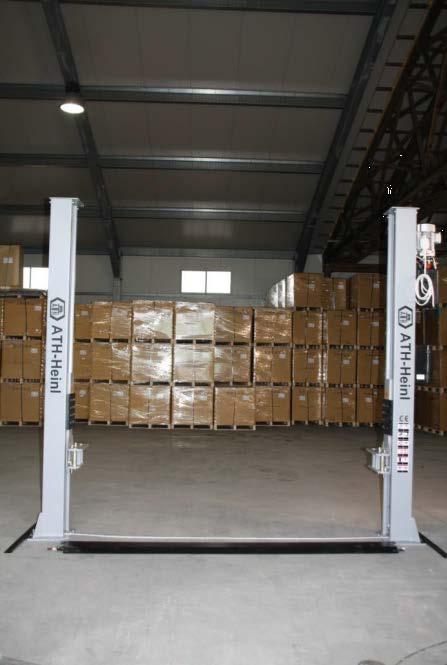

Proces instalacji podnośnika dwukolumnowego
|
|
- Władysław Murawski
- 6 lat temu
- Przeglądów:
Transkrypt
1 Proces instalacji podnośnika dwukolumnowego Uwaga! Te wskazówki służą jako pomoc przy instalacji podnośnika. Porady nadają się do użytku tylko z właściwą instrukcją obsługi, należy przestrzegać specyfikacji, opisów, danych i procedur w niej zawartych. Zakres dostawy Sprawdzanie kompletności dostawy Skrzynki z akcesoriami inne dla różnych modeli Free-Line
2 Pudełka z akcesoriami 2x Osłony z materiału na kolumnę Kolumny
3 Karton z akcesoriami w kolumnie Osłona zabezpieczająca Zawartość kartonu z akcesoriami Adapter od modeli H3 z marca 2015 adaper zastąpiony podwójnie wysuwanymi łapami Uchwyty na adaptery Osłony na elektromagnes Elektromagnesy

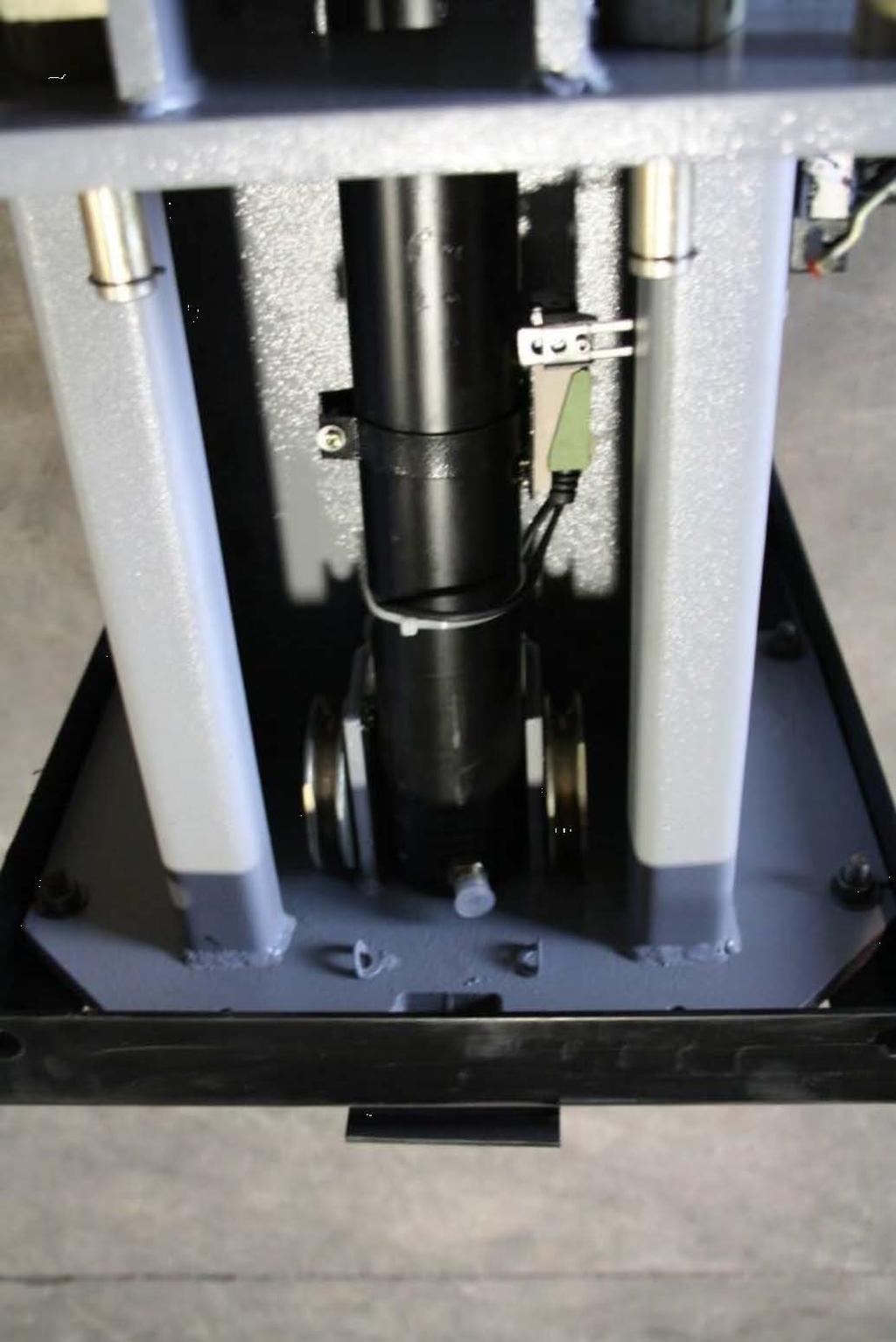

4 Wstępnie zmontowane elementy kolumn CE Stop Cylinder hydrauliczny
5 1. Montaż Zabezpiecz kolumny przed upadkiem (wózek widłowy lub dźwig warsztatowy) Uwaga: Użyj lin, aby uniknąć uszkodzeń. Odkręć śruby górnej i dolnej podstawy Poluzuj śruby przy dolnej kolumnie (nie odkręcaj ich całkowicie!)
6 Podnieś główną kolumnę z ramy zabezpieczającej przy transporcie Uwaga: Zaleca się wykonywać tę czynność z asystą drugiej osoby. Ostrożnie połóż kolumnę na ziemi, zabezpiecz agregat hydrauliczny odpowiednim wsparciem.
7 Podnieś główną kolumnę Uwaga: zamocuj liny tak, aby niczego nie uszkodzić Karton chroni przed uszkodzeniami powłoki lakierniczej Ustaw główna kolumnę na miejscu, w którym ma być zamontowana
8 Podnieś druga kolumnę w taki sam sposób i odkręć śruby mocujące od ramy transportowej. Połóż kolumnę ostrożnie, aby uniknąć uszkodzeń.
9 Podnieś drugą kolumnę i umieść ją w odpowiednim miejscu. Ustal odległość przy pomocy poprzecznej osłony zabezpieczającej łączącej kolumny u dołu.
10 Instalacja i podłączanie 4 elektromagnesów i zapadek bezpieczeństwa Połącz elektromagnes z zapadką Ważne: Lekko dokręć elektromagnes. Połącz z zapadką i dokręć mocno. Sprawdź swobodne ruchy zapadki!!!
11 Najbezpieczniejsze łączenie Upewnij się, o poprawnym połączeniu wyłącznika krańcowego (w zakresie dostawy łączenie)
12 Instalacja i ustawienie zapadek bezpieczeństwa Doprowadź wszystkie zaczepy i magnesy jak rysunku poniżej: Upewnij się że odległość (A2) jest o 1-2 mm mniejsza niż odległość (A1), w razie potrzeby odległość można wyregulować nakrętką elektromagnesu. Zapadki źle dopasowane. Mechanizm przesuwny dotyka zapadki przy opadaniu. W ten sposób można uszkodzić elektromagnes.
13 Zapadki bezpieczeństwa prawidłowo dopasowane. Możesz dopasować zapadki za pomocą tej śruby
14 UWAGA: Podczas zakładania pokrywy na elektromagnesy zwróć SZCZEGÓLNĄ uwagę, żeby śruby były zamontowane razem z podkładkami (6,4mm). Jeżeli montaż wykona się bez podkładek, śruba może wystawać poza krawędź kolumny Po montażu sprawdź od środka czy kolumna posiada gładką powierzchnię (rysunek) Podkładki na swoim miejscu Gładka powierzchnia Brak podkładek Śruba wystaje
15 Podnieś ręcznie oba korpusy na wysokość 50cm (pierwsza zapadka bezpieczeństwa) Kiedy odległość kolumn jest już ustalona (podłużne otwory w osłonie zabezpieczającej, środek tego otworu pokrywa się z otworami w kolumnie lub jest bliżej blachy osłony), można przejść do wiercenia otworów.
16 Wywierć otwory, a następnie je oczyść. Otwory muszą być całkowicie czyste i suche.
17 Czyszczenie sprężonym powietrzem i odkurzaczem
18 Mocowanie kolumn kotwami (należy zamówić dodatkowo). Zwróć szczególną uwagę na specyfikacje odnośnie głębokości wiercenia i moment dokręcenia podane przez producenta. Wywierć otwór na 190mm użyj kotw normalnych lub chemicznych
19 Montaż 1. Pozycja i dostosowanie kolumn a. W wersjach HL3 i HX3 w pierwszej kolejności zamontuj rozszerzenia kolumn. b. Po ustawieniu kolumn, przed wierceniem, odpowiednia ich pozycja powinna być sprawdzona za pomocą poprzecznej blachy łączącej kolumny. c. Przed wbiciem kotw, odpowiednie kąty (patrz poniżej) powinny być sprawdzone. Jeżeli trzeba dostosuj pozycje kolumn za pomocą metalowych podkładek pod kolumny.
20 Wszystkie wersje podnośników od 2.40H3 do 5 ton dostarczane z dodatkową ramą mocującą Po ustawieniu podnośnika i zrobieniu otworów zamocuj ramę pomocniczą. Uwaga: Pamiętaj o zastosowaniu się do informacji o właściwym dokręcaniu śrub podanych przez producenta
21 Podnieś ręcznie oba mechanizmy podnoszące na równą wysokość 50cm (pierwsze zapadki bezpieczeństwa)
22 Montaż lin synchronizacyjnych Liny muszą być zainstalowane jak na schematach poniżej w wersji H3 w wersjach HL3/HX3 Załóż liny zgodnie z instrukcją obsługi

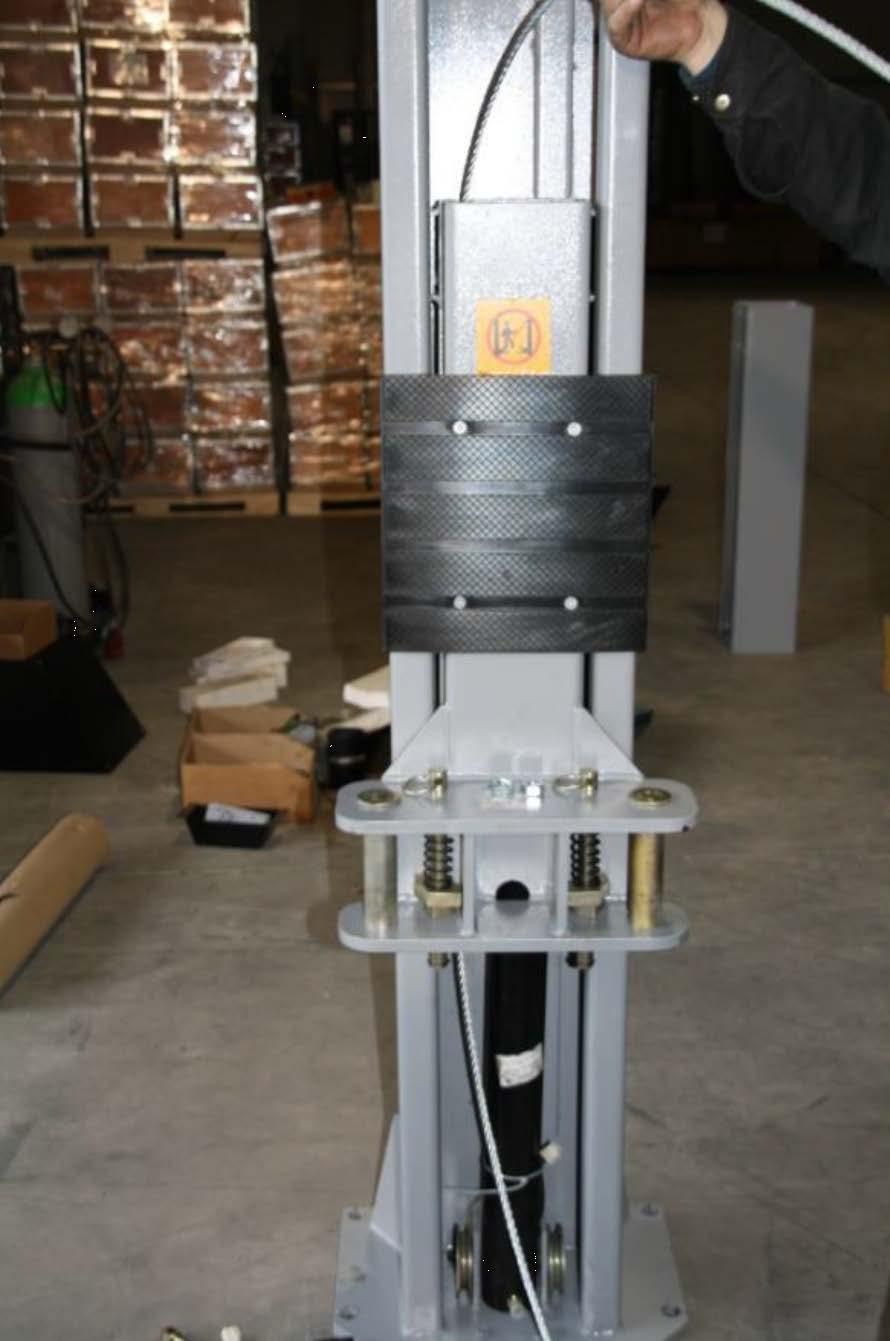

23 Koła pasowe muszą być odpowiednio nasmarowane przed montażem, żeby zapewnić prawidłowe działanie. Koła pasowe nie są montowane wstępnie.
24
25
26
27
28
29
30 Napięcie lin synchronizacyjnych Napięte zbyt mocno Napięte zbyt lekko
31 Napięcie prawidłowe. Kiedy podniesiesz podnośnik pod obciążeniem i ustawisz na zapadkach powinieneś móc zbliżyć liny na odległość 2-3 cm.
32 Przy pierwszej instalacji naciśnij przełącznik CE kilkakrotnie, aby sprawdzić jego prawidłowe działanie. Ustaw przełącznik w kierunku tylnej krawędzi kolumny. Pozycja przełącznik CE, ustaw kable i przełącznik tak, aby nie uszkodził się podczas pracy siłownika
33 Uwaga: połączenia elektryczne i hydrauliczne powinny wychodzić z lewej i prawej strony poprzecznej osłony zabezpieczającej, ale nie mogą ocierać się o liny. Połączenie elektryczne Otworzyć skrzynkę kontrolną z przewodem i wtyczką
34 Połączenie elektryczne muszą być wykonywane przez specjalistę Śruba bezpieczeństwa według norm bezpieczeństwa. Zamontuj ponownie po zakończeniu montażu.
35 Połączenie hydrauliczne Instalacja przewodów hydraulicznych Instaluj przewody hydrauliczne zgodnie z poniższym rysunkiem Sprawdź i w razie potrzeby mocno dokręć wszystkie łączenia przewodów Dla wersji H3 Dla wersji HL3/ HX3
36 Mocowanie połączenia hydraulicznego do agregatu Śruba i nakrętka do dopasowania prędkości opuszczania Ustawienia podstawowe: całkowicie zamknięty, a następnie otwórz na ¼. Sprawdź prędkość opuszczania i w razie potrzeby dopasuj. Podłącz siłownik hydrauliczny zgodnie ze schematem hydraulicznym Specjalna uszczelka
37 Zainstaluj poprzeczną osłonę zabezpieczającą i podłącz wszystkie przewody elektryczne i hydrauliczne
38 Zainstaluj wtyczkę wyłącznika krańcowego i dokręć połączenie hydrauliczne Zainstaluj wtyczkę wyłącznika krańcowego i dokręć połączenie hydrauliczne Wskazówka: Dokręć śruby w drugim siłowniku (na drugiej kolumnie) po odpowietrzeniu systemu i zamontowaniu korka
39 Montaż i regulacja łap nośnych Po założeniu ramion zamontuj zabezpieczenia Dostarczone podkładki muszą być zamontowane poniżej ramienia i między mechanizmem podnoszącym.
40
41 Dopasuj śruby blokady ramienia
42 Wypełnij zbiornik z olejem hydraulicznym (olej należy zamówić dodatkowo)
43 Po napełnieniu zbiornika podnieś i opuść podnośnik, w razie potrzeby uzupełnij olej Dokręć łączenia hydrauliczne i załóż korek Olejem w sprayu nasmaruj wszystkie części ruchome, łącznia, łańcuch i koła pasowe
44 Smarowanie brzegów stycznych (WAŻNE) Nasmaruj brzegi styczne wskazane na rysunku czarna kreską. Tym smaru zależy od warunków zewnętrznych.
45 Sprawdź synchronizację pod obciążeniem i skoryguj wstępnie w razie potrzeby Przed końcową regulacją, liny muszą być naciągnięte: - wprowadź pojazd i odpowiednio ustaw łapy. Podnieś pojazd. Odblokuj na jednej kolumnie mechanizm podnoszący i omiń jedną zapadkę dzięki przyciskowi opuszczania tak, że podnośnik nie zablokuje się na zapadce i liny naciągną się maksymalnie. Pozostaw tak podnośnik na 5 minut. Następnie, podnieś pojazd ponownie i zrób to samo z drugą kolumną. Żeby sprawdzić synchronizację, w czasie podnoszenia wsłuchaj się w kliknięcie zapadek bezpieczeństwa, ta która kliknie później musi być dociągnięta.
46 Wyreguluj synchronizacje lin tak, żeby podnośnik blokował się na zapadkach bezpieczeństwa w tym samym czasie. Dopasuj liny za pomocą nakrętek Regulacja wyłącznika krańcowego: - Wyreguluj w taki sposób, żeby podnośnik zablokował się na najwyższej zapadce. - Po zablokowaniu mechanizmu podnoszącego na najwyższej zapadce powinien następnie swobodnie móc przesuwać się w dół
47 Montaż czap i pokryw Montaż czap górnych I materiału chroniącego siłowniki
48 Regulacja prędkości opuszczania Podnoszenie z ciężarem 2000kg - około 55 sekund Opuszczanie z ciężarem 2000kg - około 55 sekund Po dopasowaniu czas opuszczania nakrętkę kontrującą należy ponownie dokręcić. Do sprawdzenia przed pierwszym podnoszeniem a) Sprawdź wszystkie śrubki i nakrętki b) Sprawdź wszystkie połączenia i cylindry pod kątem wycieków, w razie potrzeby dokręć c) Sprawdź wszystkie przyciski. Podczas sprawdzania zwróć uwagę czy po przyciśnięciu przycisku opuszczanie odblokowują się wszystkie zapadki bezpieczeństwa. d) Należy zwrócić uwagę na kierunek obrotu silnika e) Podnieś i opuść podnośnik 2-3 razy i sprawdź w tym czasie synchronizację mechanizmu podnoszącego f) Opuść podnośnik całkowicie, a następnie przytrzymaj przycisk Opuszczanie przez około 15 sekund, aby odpowietrzyć całkowicie system hydrauliczny.
