KP310 ZAMEK SZYFROWY Z CZYTNIKIEM KART-BRELOCZKÓW ZBLIŻENIOWYCH. Instrukcja instalacji i obsługi oraz specyfikacja techniczna

Transkrypt

1 KP310 ZAMEK SZYFROWY Z CZYTNIKIEM KART-BRELOCZKÓW ZBLIŻENIOWYCH Instrukcja instalacji i obsługi oraz specyfikacja techniczna

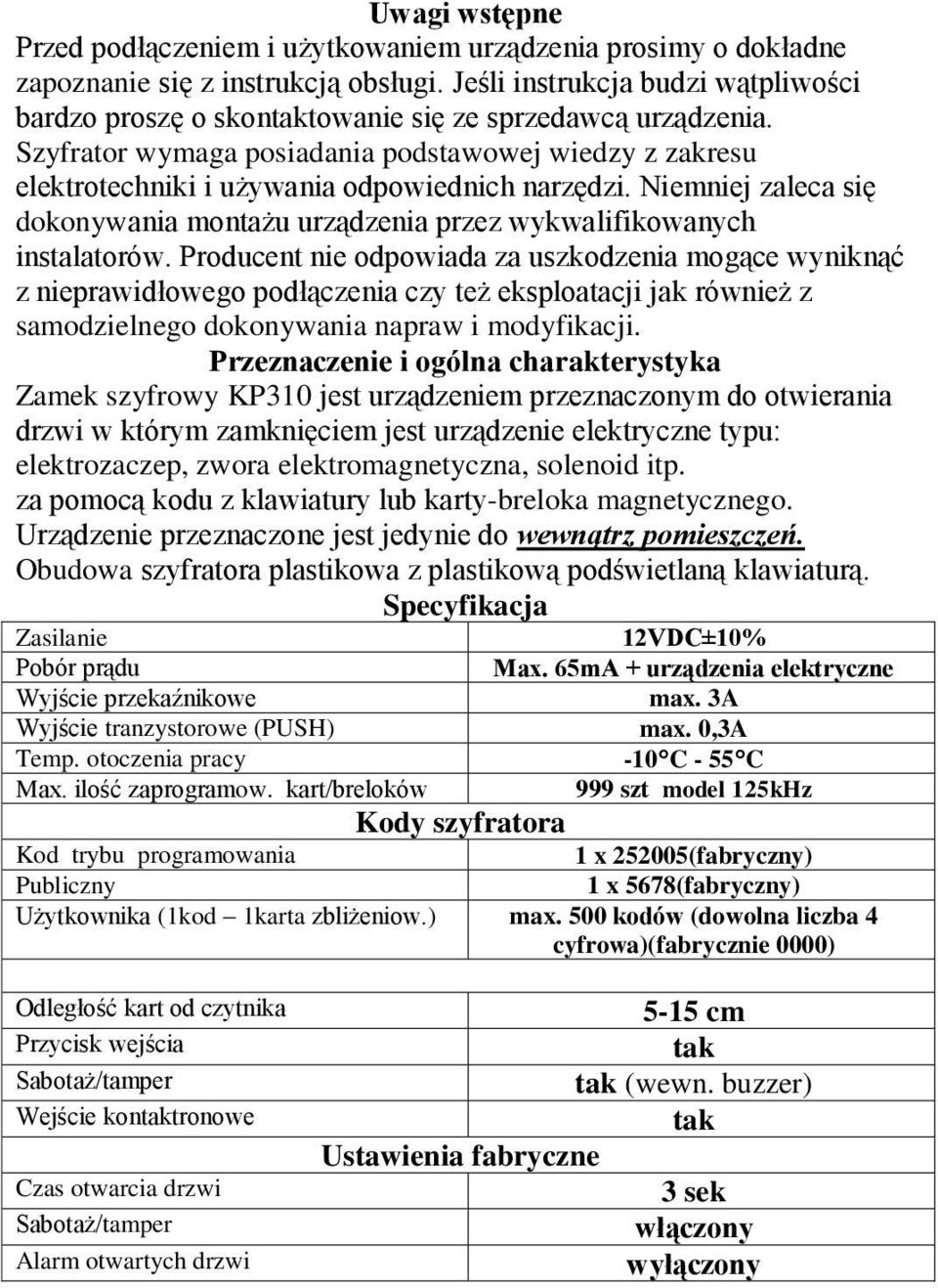

2 Uwagi wstępne Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z instrukcją obsługi. Jeśli instrukcja budzi wątpliwości bardzo proszę o skontaktowanie się ze sprzedawcą urządzenia. Szyfrator wymaga posiadania podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zaleca się dokonywania montażu urządzenia przez wykwalifikowanych instalatorów. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego podłączenia czy też eksploatacji jak również z samodzielnego dokonywania napraw i modyfikacji. Przeznaczenie i ogólna charakterystyka Zamek szyfrowy KP310 jest urządzeniem przeznaczonym do otwierania drzwi w którym zamknięciem jest urządzenie elektryczne typu: elektrozaczep, zwora elektromagnetyczna, solenoid itp. za pomocą kodu z klawiatury lub karty-breloka magnetycznego. Urządzenie przeznaczone jest jedynie do wewnątrz pomieszczeń. Obudowa szyfratora plastikowa z plastikową podświetlaną klawiaturą. Specyfikacja Zasilanie 12VDC±10% Pobór prądu Max. 65mA + urządzenia elektryczne Wyjście przekaźnikowe max. 3A Wyjście tranzystorowe (PUSH) max. 0,3A Temp. otoczenia pracy -10 C - 55 C Max. ilość zaprogramow. kart/breloków 999 szt model 125kHz Kody szyfratora Kod trybu programowania 1 x (fabryczny) Publiczny 1 x 5678(fabryczny) Użytkownika (1kod 1karta zbliżeniow.) max. 500 kodów (dowolna liczba 4 cyfrowa)(fabrycznie 0000) Odległość kart od czytnika Przycisk wejścia Sabotaż/tamper Wejście kontaktronowe Czas otwarcia drzwi Sabotaż/tamper Alarm otwartych drzwi 5-15 cm tak tak (wewn. buzzer) tak Ustawienia fabryczne 3 sek włączony wyłączony

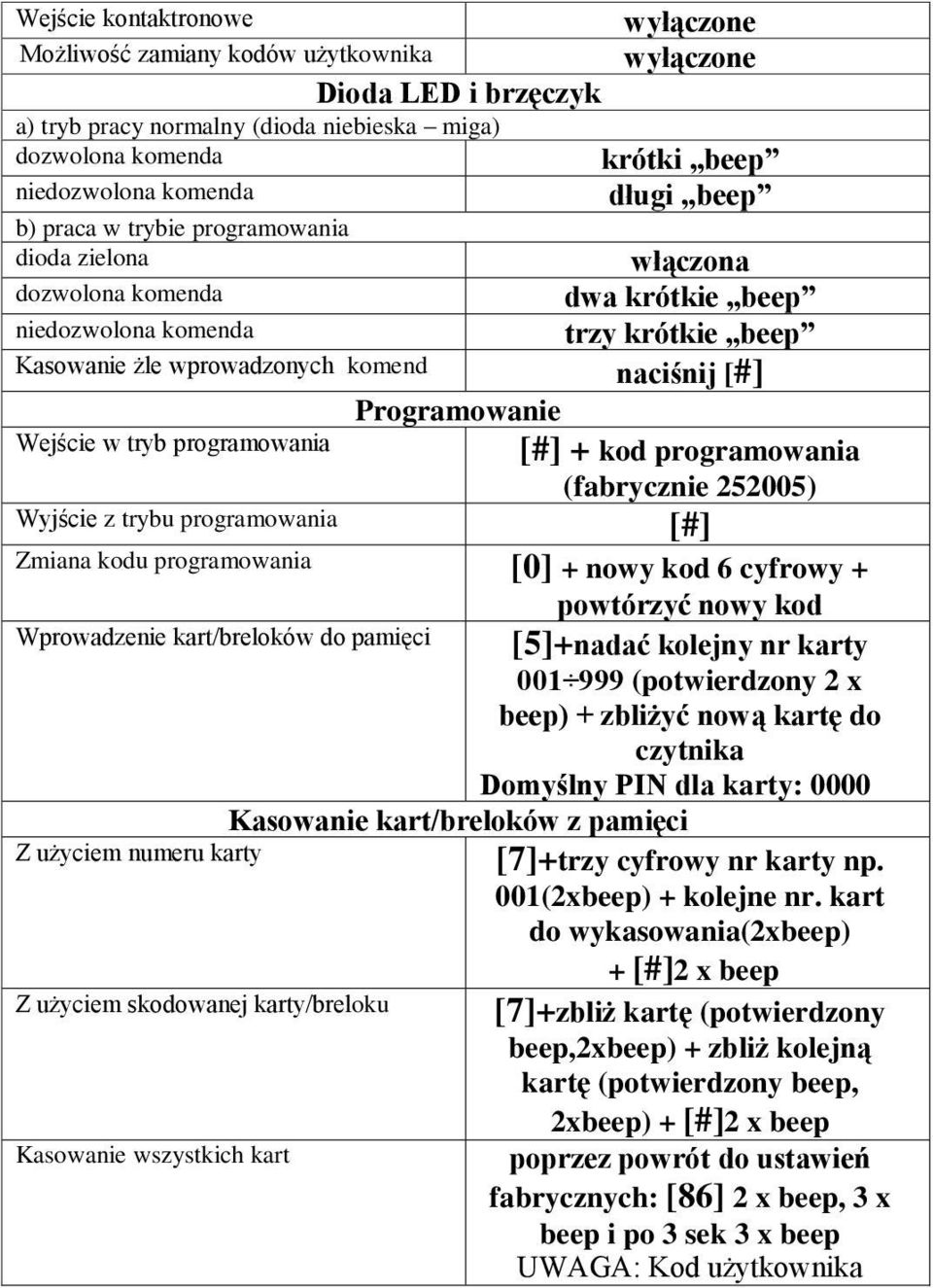

3 Wejście kontaktronowe wyłączone Możliwość zamiany kodów użytkownika wyłączone Dioda LED i brzęczyk a) tryb pracy normalny (dioda niebieska miga) dozwolona komenda krótki beep niedozwolona komenda długi beep b) praca w trybie programowania dioda zielona włączona dozwolona komenda dwa krótkie beep niedozwolona komenda trzy krótkie beep Kasowanie żle wprowadzonych komend naciśnij [#] Programowanie Wejście w tryb programowania [#] + kod programowania (fabrycznie ) Wyjście z trybu programowania [#] Zmiana kodu programowania [0] + nowy kod 6 cyfrowy + powtórzyć nowy kod Wprowadzenie kart/breloków do pamięci [5]+nadać kolejny nr karty (potwierdzony 2 x beep) + zbliżyć nową kartę do czytnika Domyślny PIN dla karty: 0000 Kasowanie kart/breloków z pamięci Z użyciem numeru karty [7]+trzy cyfrowy nr karty np. 001(2xbeep) + kolejne nr. kart do wykasowania(2xbeep) Z użyciem skodowanej karty/breloku Kasowanie wszystkich kart + [#]2 x beep [7]+zbliż kartę (potwierdzony beep,2xbeep) + zbliż kolejną kartę (potwierdzony beep, 2xbeep) + [#]2 x beep poprzez powrót do ustawień fabrycznych: [86] 2 x beep, 3 x beep i po 3 sek 3 x beep UWAGA: Kod użytkownika

4 kasowanej karty ulega skasowaniu Ustawianie sposobu otwierania drzwi karta/brel lub kod użytkownika [1] + [0] 2 x beep(fabrycznie) karta/brel i kod użytkownika [1] + [1] 2 x beep Umożliwienie zmiany kodu prywatnego [1] + [3] 2 x beep Blokada zmiany kodu prywatnego [1] + [2] 2 x beep(fabrycznie) Zmiana kodu prywatnego ( bez wchodzenia w tryb programowania) [#] beep, 2 x beep + zbliżyć kartę 1xbeep, 2xbeep+ stary kod(fabrycznie 0000) +[4 cyfrowy nowy PIN] +powtórzyć [4 cyfrowy nowy PIN] 2xbeep Zmiana kodu publicznego [3] +[4 cyfrowy PIN] (fabrycznie 5678) nie działa w trybie pracy: karta lub kod Zmiana czasu otwarcia drzwi Fabryczne ustawienie wynosi 3 sek. [2] +[TT] Gdzie TT to czas w sek. np. 7sek=TT=07 (max. 99sek) [82] + [TT](TT w sekundach, fabrycznie 0) Sabotaż (tamper) fabrycznie włączony Ustawienie czasu opóźnienia alarmu otwartych drzwi Włączanie [4] + [1] Wyłączanie [4] + [0] Kontaktron drzwi (sensor drzwi) fabrycznie wyłączony Włączanie [6] + [1] Wyłączanie [6] + [0] Alarm otwartych drzwi - fabrycznie wyłączony Włączanie [8] + [1] Wyłączanie [8] + [0] Przywracanie ustawień fabrycznych [86] 2 x beep, 3 x beep i po 3 sek 3 x beep Przywracanie kodu programowania do ustawień fabrycznych zwarcie zwory J2

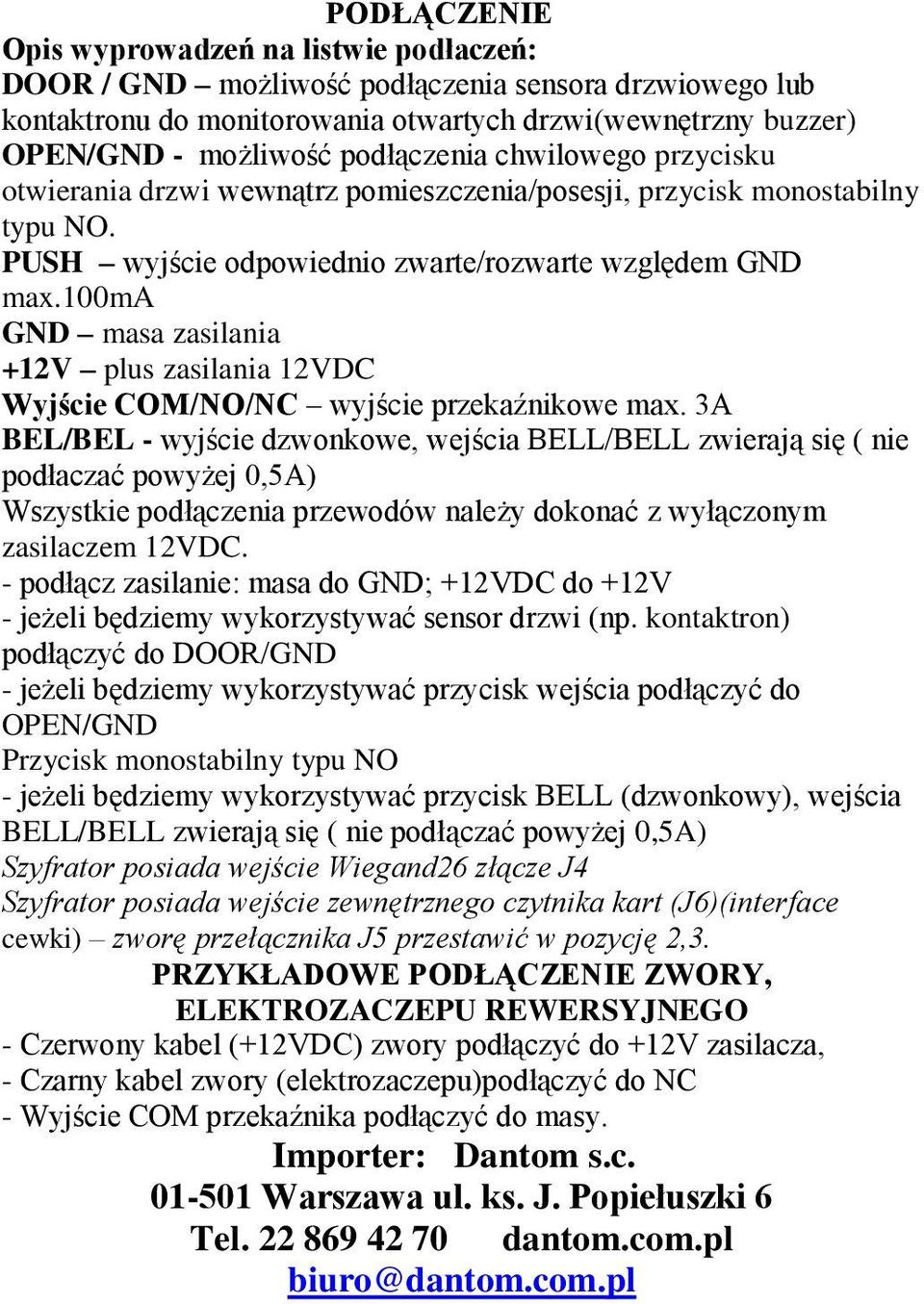

5 PODŁĄCZENIE Opis wyprowadzeń na listwie podłaczeń: DOOR / GND możliwość podłączenia sensora drzwiowego lub kontaktronu do monitorowania otwartych drzwi(wewnętrzny buzzer) OPEN/GND - możliwość podłączenia chwilowego przycisku otwierania drzwi wewnątrz pomieszczenia/posesji, przycisk monostabilny typu NO. PUSH wyjście odpowiednio zwarte/rozwarte względem GND max.100ma GND masa zasilania +12V plus zasilania 12VDC Wyjście COM/NO/NC wyjście przekaźnikowe max. 3A BEL/BEL - wyjście dzwonkowe, wejścia BELL/BELL zwierają się ( nie podłaczać powyżej 0,5A) Wszystkie podłączenia przewodów należy dokonać z wyłączonym zasilaczem 12VDC. - podłącz zasilanie: masa do GND; +12VDC do +12V - jeżeli będziemy wykorzystywać sensor drzwi (np. kontaktron) podłączyć do DOOR/GND - jeżeli będziemy wykorzystywać przycisk wejścia podłączyć do OPEN/GND Przycisk monostabilny typu NO - jeżeli będziemy wykorzystywać przycisk BELL (dzwonkowy), wejścia BELL/BELL zwierają się ( nie podłączać powyżej 0,5A) Szyfrator posiada wejście Wiegand26 złącze J4 Szyfrator posiada wejście zewnętrznego czytnika kart (J6)(interface cewki) zworę przełącznika J5 przestawić w pozycję 2,3. PRZYKŁADOWE PODŁĄCZENIE ZWORY, ELEKTROZACZEPU REWERSYJNEGO - Czerwony kabel (+12VDC) zwory podłączyć do +12V zasilacza, - Czarny kabel zwory (elektrozaczepu)podłączyć do NC - Wyjście COM przekaźnika podłączyć do masy. Importer: Dantom s.c Warszawa ul. ks. J. Popiełuszki 6 Tel dantom.com.pl biuro@dantom.com.pl
