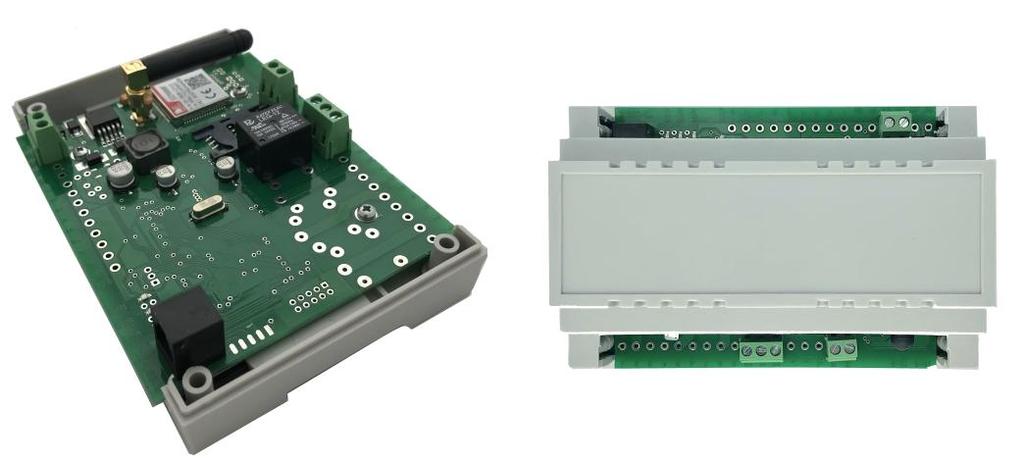

1 MODUŁ ZDALNEGO STEROWANIA GSM BRAM STER 5.0 Instrukcja obsługi Strona 1

2 Dokładne zapoznanie się z niniejsza instrukcja zapewni prawidłową i bezpieczną eksploatację urządzenia. Nie wolno samodzielnie przeprowadzać napraw lub modyfikować konstrukcji urządzenia. Instalacja ze względów bezpieczeństwa powinna być wykonana przez wykwalifikowany personel. Aby zaprogramować urządzenie niezbędny jest kabel programujący IP-1 USB (brak w zestawie) oraz program konfiguracyjny, który jest do pobrania na stronie BRAM STER 5.0 Zalety produktu: Wyprodukowane w Polsce. Zwarta i dobrze przemyślana konstrukcja. Współpraca z każdą siecią telefonii komórkowej (brak blokad sieciowych i regionalnych). Obsługa za pomocą darmowej aplikacji na system Android lub za lub z dowolnego telefonu GSM. Zastępuje tradycyjne piloty zdalnego sterowania. Praca bezkosztowa. Darmowa aplikacja dla użytkowników na system Android. BRAM STER 5. 0 Przeznaczenie Stosuje się w systemach zdalnego sterowania, alarmowych, kontroli dostępu. Może służyć do załączania zwłok czasowych ogrzewania postojowego, jako bezprzewodowy przycisk do załączania układów sterujących silnikami, oświetleniem, elektro-zaczepami, zwalniających zamki bram, drzwi itp.. Może dać nowe "życie" starszemu systemowi posiadanemu przez Państwa za przystępną ceną. Jak działa? Uprawniony użytkownik zmienia stan wyjścia przekaźnikowego, wykonując na numer telefonu instalacji bezpłatny sygnał połączenia, potocznie zwanego strzałką, lub wysyłając SMS. Urządzenie sprawdza numer dzwoniący lub numer z którego został wysłany SMS, jeśli jest na liście uprawnionych przełącza przekaźnik zgodnie z zaprogramowanymi ustawieniami. Treść SMS może być dowolna sprawdzany jest numer, z którego został wysłany. W standardzie obsługuje 50 użytkowników. BRAM STER 5.0 współpracuje z każdym telefonem GSM. BRAM STER 5 Powinien być montowany w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza, temperaturze z zakres -20 C do +80 C. Montaż i użytkowanie na zewnątrz budynków może być jedynie w obudowie hermetycznej. Przy wybieraniu miejsca montażu należy kierować się zasięgiem sieci GSM, zachowaniem bezpiecznej odległości od źródeł ewentualnych zakłóceń. Użytkownik przyjmuje do wiadomości, że urządzenie nie zostało zaprojektowane i nie jest przeznaczone do żadnych zastosowań, w których awaria mogłaby spowodować sytuację zagrożenia ludzkiego życia bądź zdrowia lub katastrofalną w skutkach szkodę w mieniu, a w szczególności nie są przeznaczone do zastosowań w medycynie ani do ratowania lub podtrzymywania życia. Strona 2

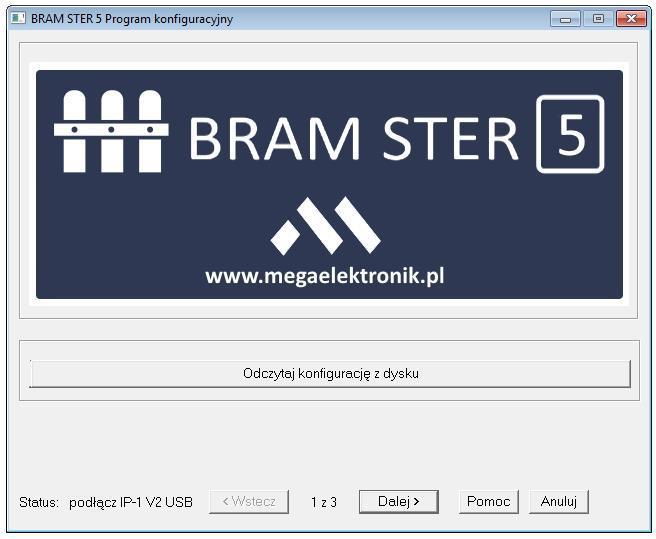

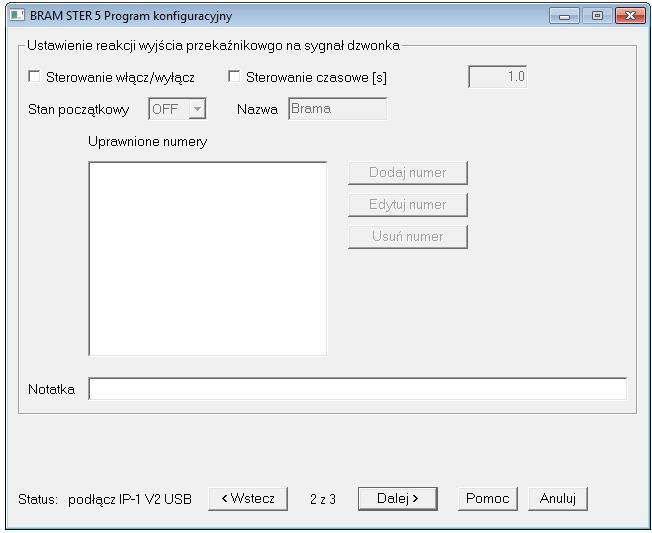

3 Należy zmienić kod PIN na karcie SIM umieszczonej w urządzeniu na 1976 oraz wyłączyć pocztę głosową i wszystkie przekazy połączeń. Najlepszą metodą jest włożenie karty SIM do dowolnego telefonu i dokonanie takich zmian. Uwaga karta SIM umieszczona w module musi mieć być zarejestrowana oraz mieć możliwość wysyłania i odbierania SMS oraz połączeń głosowych w sieci 2G oraz być w zasięgu dowolnego operatora sieci 2G. Urządzenie nie posiada blokady SIM LOCK. Urządzenie może także pracować z kartą z wyłączonym kodem PIN. Wszystkie przychodzące sms-y są kasowane. Procedura uruchomienia modułu. 1. Wykonać kompletne okablowanie. 2. Zainstalować kartę SIM w module. 3. Podłączyć przewody do odpowiednich zacisków modułu. 5. Włączyć zasilanie modułu 6. Podłączyć kabel (IP-1 USB) łączący komputer z modułem oraz włączyć program konfiguracyjny. 7. Skonfigurować moduł według potrzeb i odłączyć przewód USB od modułu. 8. Dokonać testów. 9. Przeszkolić użytkowników. Widok programu konfiguracyjnego Windows XP, 7, 10 Wyjście awaryjne Moduł sprawdza stan poprawnego zalogowania do sieci. Wyjście to staje się aktywne, jeśli wystąpił błąd karty SIM, zasięgu lub inny nieprawidłowy stan. Awaria musi wystąpić przez czas, 20 sek. Dostępne ustawienia Monostbilne Bistbilne zakres czasu od 0,1s do 99999s Stan wyłączenia wyjścia, ON lub OFF Liczba użytkowników 50 numerów telefonów w standardzie (z możliwoscią rozbudowy do numerów sterujacych) Strona 3

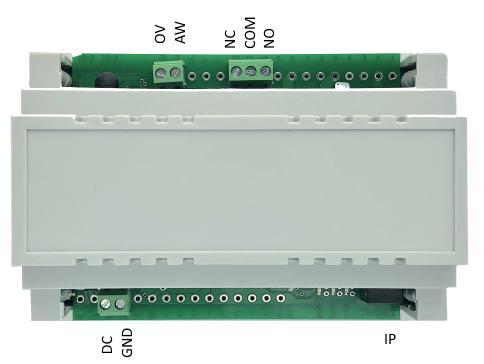

4 Zasilanie Piny DC i GND Pobór prądu Wyjście przekaźnikowe Złącze 10 /11/12 NO/COM/NC Wyjście awaryjne Pin AW Wyjście ogólnego przeznaczenia Pin OV Dane techniczne/opis pinów V ( wymagana wydajność prądowa zasilacza nim 1.2A) 8mA /1.2A/20mA/czuwanie /max/pobór przekaźnika 1x10A/230V 1x OC 10 0mA ( Podaje masę ) Na tym pinie występuje napięcie zasilania urządzenia IP Złącza do programowania Sieć GSM 2G SIM Standard 1.8V, 3V Wymiary (mm) 130 x 90 x 35 Antena Złącze SMA (w komplecie) Wydajność działania Urządzenie obsługuje max 5 przełączeń w ciągu minuty Strona 4

5 GSM 64ms/800ms 64ms/3000ms 64ms/1000ms Sygnalizacja LED GSM Znaczenie Niezalogowany Zalogowany SYS SYS i STA Szybkie miganie system startuje Migające na przemian aktualizacja flash modułu. Urządzenie wyprodukowano w Polsce Megaelektronik Sp. z o.o. ul.felsztyńskiego Łódź Strona 5
