1 Multiroom Standard HD Zasady działania Wymagania instalacji Funkcjonalność 1

2 Zasada działania Dekodery są od siebie niezależne w większości realizowanych funkcji. Oznacza to, że dekodery uzupełniające w celu poprawnego działania będą wymagać podłączenia do zestawu antenowego. Odbiór programów przez dekodery uzupełniające będzie zależny od cyklicznego uzyskiwania autoryzacji udzielanej przez dekoder podstawowy. Tym samym, w celu poprawnego działania zestawu, oprócz podłączenia wszystkich boxów do zestawu antenowego konieczne będzie zapewnienie połączenia między dekoderami uzupełniającymi i dekoderem głównym (np. za pomocą kabla ethernet, sieci WiFi itp.). 2

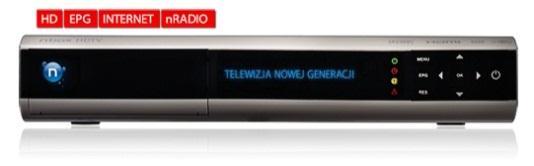

3 Dekoder podstawowy (ITI-5720SX) Funkcję tę pełnił będzie dekoder ITI-5720SX (z oprogramowaniem Carbo). Dodatkowe funkcje pojawią się po aktywacji polegającej na przesłaniu informacji o dekoderach uzupełniających, które będzie obsługiwał (autoryzował). Potrzeby dotyczące instalacji antenowej są takie same jak Turbodekodera HD (nie ma potrzeby wykorzystywania dwóch kabli antenowych, choć jest to zdecydowanie zalecane) Realizowane funkcje, w tym związane z nagrywaniem (Time-shift, VOD) oraz np. YouTube, nvod net, Gry, są takie same jak Turbodekodera HD. 3

4 Dekodery uzupełniające (ITI-5800S) Funkcję tę pełnić będzie dekoder ITI-5800S (z oprogramowaniem Blue seria BSKA i BXZB). Dodatkowe funkcje (konieczność uzyskania autoryzacji od dekodera podstawowego) pojawią się po aktywacji usługi. Potrzeby dotyczące instalacji antenowej są takie same jak dekodera HD (oznacza to, że dekoder nie będzie funkcjonował poprawnie bez podłączenia do zestawu antenowego!). Ten typ dekodera nie jest wyposażony w nagrywarkę oraz nie umożliwia podłączenia dysku USB, więc nie realizuje funkcji związanych z nagrywaniem (w tym VOD, time-shift). Nie funkcjonuje na nim również YouTube ani nvod net. 4

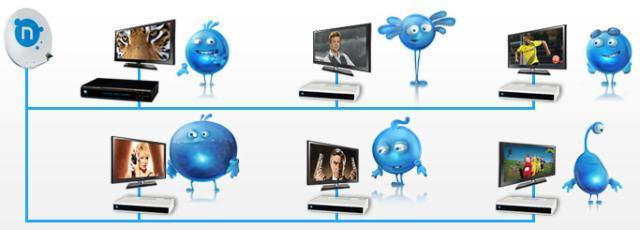

5 Podłączenie do zestawu antenowego Wszystkie dekodery powinny być podłączone do anteny satelitarnej. Do jednej anteny można podłączyć kilka dekoderów, o ile talerz satelitarny wyposażony zostanie w konwerter o odpowiedniej ilości wyjść. Produkowane są konwertery o 4 wyjściach QUAD, a nawet ośmiu wyjściach OCTO. Zalecane jest doprowadzenie dwóch sygnałów do dekodera podstawowego (ITI-5720SX). Pozwoli to na oglądanie jednego kanału i jednoczesne nagrywanie drugiego na tym samym dekoderze. Wszystkie dekodery odbierają uprawnienia odbioru (zapisywane na karcie dekodującej) oraz parowanie dekodera z kartą dekodującą niezależnie Również bezpośrednio z satelity dekodery odbierają dodatkowe sygnały związane z aktywacją tej usługi. Dekoder podstawowy przygotowany jest do autoryzacji maksymalnie 5 dekoderów uzupełniających (ilość zależy od aktualnej oferty dla klientów). 5

6 Bezpośrednie połączenie między dekoderami Można użyć standardowego kabla Ethernet (bez skrosowania, ale skrosowany jest również odpowiedni). Konfigurację sieci należy w dekoderach należy przeprowadzić korzystając z opcji Konfiguracja Ręczna Funkcję serwera udzielającego autoryzacji dekoderom uzupełniającym pełnić będzie dekoder podstawowy. W tym celu dekodery uzupełniające będą się łączyć przez sieć ETHERNET. 6

7 Przykładowe połączenie dekodera głównego z dekoderami slave z dostępem do Internetu Internet (opcjonalnie) Router Switch Serwer autoryzujący (http port 8080) Co określony czas dekodery uzupełniające będą się łączyć przez sieć ETHERNET z dekoderem podstawowym w celu pobrania pliku autoryzującego! 7

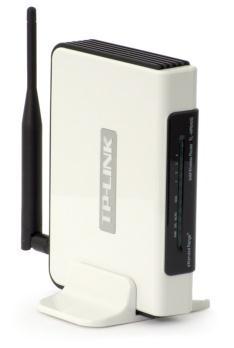

8 Podłączenie dekoderów uzupełniających w sieć z wykorzystaniem WiFi. Ilość danych transmitowanych potrzebnych po przeprowadzenia autoryzacji jest tak mała, że przepustowość łącza WiFi jest wystarczająca (warunkiem istotnym jest pewność połączenia). Router z AP WiFi Adapter WiFi (np. WNCE2001) lub uniwersalne urządzenie WiFi z funkcją Client Konfiguracja automatyczna odbywa się poprzez naciśnięcie przycisku WPS. 8

9 Podłączenie dekoderów uzupełniających w sieć z wykorzystaniem switcha W takiej konfiguracji nie występuje serwer DHCP (zainstalowany z reguły w routerze). Konfigurację sieci w dekoderach należy przeprowadzić korzystając z opcji Konfiguracja Ręczna Można zastosować więcej niż jeden switch Co określony czas dekodery uzupełniające będą się łączyć przez sieć ETHERNET z dekoderem podstawowym w celu pobrania pliku autoryzującego 9

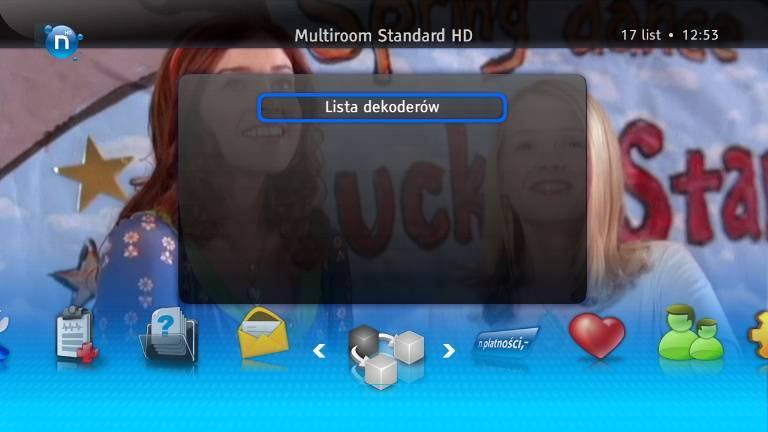

10 Autoryzacja Zasada przesyłania autoryzacji i tworzenia grupy Odebranie informacji o przydzieleniu pierwszego dekodera uzupełniającego Pr przydzieleniu pierwszego boxa slave w menu dekodera głownego pojawi się zakładka Multiroom Standard Odbiór programów przez dekodery uzupełniające będzie zależny od cyklicznego uzyskiwania autoryzacji udzielanej przez dekoder podstawowy 10

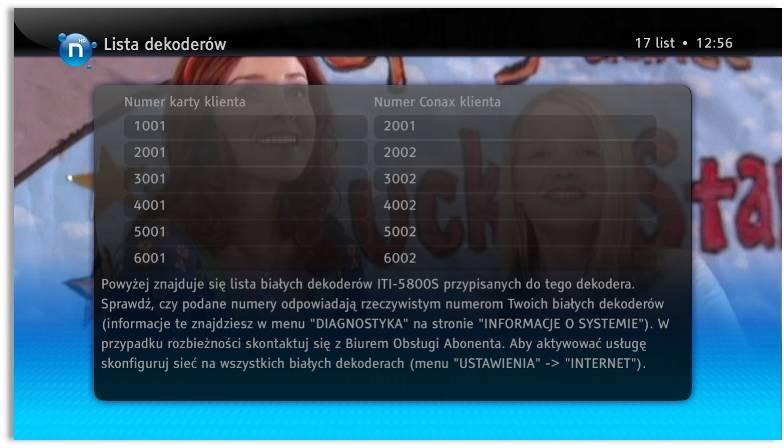

11 Zasada przesyłania autoryzacji i tworzenia grupy Element menu Lista dekoderów zawiera zestawienie numerów kart oraz nr Conax dekoderów przydzielonych do obsługi (autoryzacji) w ramach usługi Multiroom Standard HD. Dane można porównać odczytując je w dekoderach uzupełniających (menu Diagnostyka). Treść komunikatu przy ustalonej Konfiguracji Sieci Odbiór programów przez dekodery uzupełniające będzie zależny od cyklicznego uzyskiwania autoryzacji udzielanej przez dekoder podstawowy 11

12 Zasada przesyłania autoryzacji i tworzenia grupy Element menu Lista dekoderów zawiera zestawienie numerów kart oraz nr Conax dekoderów przydzielonych do obsługi (autoryzacji) w ramach usługi Multiroom Standard HD. Dane można porównać odczytując je w dekoderach uzupełniających (menu Diagnostyka). Treść komunikatu przy Konfiguracja Sieci Brak Dostępu do Sieci. Odbiór programów przez dekodery uzupełniające będzie zależny od cyklicznego uzyskiwania autoryzacji udzielanej przez dekoder podstawowy 12

13 Zasada przesyłania autoryzacji i tworzenia grupy Dekoder uzupełniający będzie działał samodzielnie do czasu odebrania przydziału do Grupy 102 Jeśli wtedy odbierze plik autoryzujący (łącząc się za pośrednictwem sieci LAN z dekoderem podstawowym), to zachowa swoje zwykłe funkcje (np. będzie odbierał programy telewizyjne). Odbiór programów przez dekodery uzupełniające będzie zależny od cyklicznego uzyskiwania autoryzacji udzielanej przez dekoder podstawowy 13

14 Zasada przesyłania autoryzacji i tworzenia grupy Jeśli dekoder uzupełniający nie odbierze pliku autoryzującego wyświetli komunikat o błędzie. Odbiór programów telewizyjnych zostanie wstrzymany! Autoryzacja jest konieczna przy uruchamianiu dekodera (czyli po włączeniu zasilania) oraz co określony czas (np. 2 godziny - czas ustalony jest w procesie aktywacji usługi). Odbiór programów przez dekodery uzupełniające będzie zależny od cyklicznego uzyskiwania autoryzacji udzielanej przez dekoder podstawowy 14

15 Zasada przesyłania autoryzacji i tworzenia grupy Dobrym testem podłączania sieciowego dekoderów (przed włączeniem systemu autoryzacji) jest skuteczne podłączenie wszystkich dekoderów do Internetu. Dekodery powinny znajdować się w tej samej podsieci LAN klasy C (identyczne 3 pierwsze człony adresu IP i maska podsieci ) Wszystkie dekodery odbierają uprawnienia odbioru (zapisywane na karcie dekodującej) niezależnie dzięki podłączeniu do instalacji antenowej. Nieodebranie (cofnięcie) uprawnień odbioru dla dekodera podstawowego nie blokuje procesu autoryzacji dekoderów uzupełniających. Zablokowanie im odbioru (np. w związku z brakiem opłat) wymaga cofnięcia uprawnień odbioru dla każdego dekodera osobno Sytuacja zaniku sygnału antenowego na dekoderze podstawowym nie wstrzymuje procesu autoryzacji. Jednak dekoder musi mieć ustawiony czas na podstawie danych z satelity sygnał antenowy musi więc być dostępny podczas startu. Wyjęcie karty dekodującej z dekodera podstawowego nie przerywa procesu autoryzacji. 15

16 Sprzęt 16
