DachAbbund. wersja Firma Informatycza mgr inŝ. Piotr Nowak tel
|
|
- Juliusz Drozd
- 7 lat temu
- Przeglądów:
Transkrypt
1 DachAbbund wersja 15.0
2
3 Zawartość Ogólnie 1.1 Wprowadzenie 1.2 Zaawansowane możliwości 1.3 Praca z DachAbbund 1.4 Struktura menu Podstawowe założenia przy tworzeniu dachu Obrys i krawędzie połaci Obrys Płaszczyzna dachu Definicja dachu Definicja połaci dachu Połączenie połaci Obliczenie dachu Ustalenie wysokości okapu Połać do punktu Ręczne obliczenie Elementy więźby Krokiew narożna/koszowa Krokwie Płatwie Płatew kalenicowa Edycja pojedynczych elementów Kopiowanie płatwi Przesuwanie elementów Usunięcie elementu Opracowywanie szczegółów Edycja kalenicy Połączenie płatwi Rozdzielelnie płatwi Edycja krokwi Tworzenie rysunków Utworzenie listy dachu Przykładowy dach wykonany w cadwork Dachabbund
4 Ogólnie Wprowadzenie Z cadwork DachAbbund moŝliwe jest szybkie i efektywne konstruowanie dachu. Po podaniu podstawowych danych, moŝna automatycznie wygenerować połacie dachu. Krokwie, krokwie naroŝne, koszowe, płatwie, słupy, zostaną automatycznie utworzone. Modyfikowanie części następuje automatycznie przez podawanie przekrojów poprzecznych, rozstawu Zaawansowane możliwości - Opracowywanie do 30 róŝnych dachów dla jednej konstrukcji - Definicja połaci dachowych z uwzględnieniem rozmiaru dachówek - Automatyczne obliczenie połaci dachowych - Automatyczne utworzenie krokwi koszowych, naroŝnych - Automatyczne utworzenie krokwi - Automatyczne tworzenie płatwi - Automatyczne tworzenie słupów, mieczy, kleszczy - Modyfikacja zmiany rozstawu krokwi - Tworzenie połączeń w kalenicy - Późniejsze opracowywanie płatwi: obrót, wzajemne połączenie płatwi
5 1.3 Praca z Dachabbund Czynności przy generowaniu dachu z modułem DachAbbund: Utworzenie obrysu dachu Definicja nachylenia połaci dachowych Obliczenie dachu Dopasowanie połaci/ Zgodność okapów Dodanie elementów więźby, krokwi koszowych, naroŝnych Dopasowanie rozmieszczenia krokwi Dodanie płatwi kalenicowych i płatwi, słupów, mieczy,... Ewentualna zmiana i lub rozbudowanie konstrukcji w module cadwork 3D
6 1.4Struktura menu Płaszczyzna dachu Wybierz płaszczyznę dachu Dodaj płaszczyznę dachu Usuń płaszczyznę dachu Usuń płaszczyznę dachu Definicja dachu Definicja połaci Połać z cadwork 3D Zmień połać Wartość połaci Usuń połać Przedłużenie krawędzi Połączenie połaci Obliczenie Przedefiniuj połacie Ustal wysokość okapu Połać do punktu Połać przez 2 punkty Łaty Ręcznie Połączenie narożnej/koszowej Połączenie Usuń połączenie połaci Utworzenie połaci Rozciągnij narożną/koszową Powierzchnia narożna/koszowa Usuń krawędź Utwórz okap
7 Dodaj Wszystkie narożne/koszowe Pojedynczo narożna/koszowa Płatew Płatew kalenicowa Murłata Słup Miecz Wszystkie krokwie Podział krokwi Deska okapowa Okno dachowe Komin Lukarna Kleszcze Łata Pozostałe Powierzchnia>Bryły Połać z cadwork 3D Wyślij Rysunek warsztatowy Lista dachu Połać Przekroje Krokiew Powierzchnia dachu
8 2. Podstawowe założenia przy tworzeniu dachu KaŜdy dach ma swoją powierzchnię odniesienia. Powierzchnia odniesienia odwzorowuje podstawę dachu do której odnosimy wszystkie wymiary. Połacie dachu są tworzone i obliczane od tej wysokości odniesienia. Dach utworzony z DachAbbund jest konstrukcją 3D. Wszystkie utworzone części w DachAbbund mogą być dowolnie zmieniane w module 3D. NaleŜy przy tym uwzględnić, Ŝe niektóre dane z DachAbbund mogą zostać utracone podczas ich edycji w 3D. Dlatego teŝ do modułu 3D przechodzimy juŝ po zdefiniowaniu wszystkich elementów w DachAbbund. MoŜliwe jest wydanie wszystkich części, utworzonych za pomocą DachAbbund do modułu List, utworznie rysunków warsztatowych, wysłanie do maszyny Obrys i krawędzie połaci Obrys Podajemy naroŝne punkty połaci dachowych. Obrys musi tworzyć wielobok zamknięty. Definiujemy go przeciwnie do wskazówek zegara. Płaszczyzna dachu Płaszczyzna dachu Wybierz płaszczyznę Dodaj płaszczyznę dachu Tylko elementy z wybranej płaszczyzny zostaną uwzględnione podczas generacji dachu. Dzięki płaszczyźnie dachu mamy moŝliwość definiowania róŝnych jego fragmentów w jednym projekcie. Do wyboru mamy 30 róŝnych płaszczyzn. Wszystkie funkcje edycji są uwzględnione tylko dla wybranej płaszczyzny. Usuń płaszczyznę dachu Płaszczyzny, na których pracujemy mogą być usuwane. Usunięcie płaszczyzny powoduje usunięcie wszystkich połaci. MoŜna wybrać opcję aby program nie usuwał elementów drewnianych. Elementy te będą mogły być dalej opracowywane w cadwork 3D.
9 Definicja dachu Definicja połaci dachu Definicja dachu Definicja połaci Połać jest podstawą kaŝdego dachu. Połać jest tworzona przez definicję punktu początkowego i końcowego okapu. Okapy dachu tworzymy zawsze przez podawanie od lewej do prawej strony, przeciwnie do ruchu wskazówek zegara. Okapy muszą tworzyć zamknięty wielobok. Wartości poszczególnych połaci takie jak: nachylenie połaci, wysokości murłaty, przekroje poprzeczne krokwi, definiuje się w tabeli. Połać jest przedstawiona jako oś zakończona strzałką- wskazuje ona kierunek. Dodatkowo jest ona oznaczona numerem i wartością nachylenia. Standardowo definiujemy obrys dachu po zewnętrznej stronie ściany. Jednak definicja kaŝdej innej krawędzi jest moŝliwa. Zdefiniowane dane moŝemy zapisać jako domyślne i później wczytać. Nie musimy definiować połaci w określonej kolejności. MoŜna najpierw np. zdefiniować wszystkie połacie z tą samą wartością nachylenia, później np. ściany szczytowe.
10 Przykłady podstawowych definicji dachów 45/6 45/1 45/2 45/4 45/4 45/3 45/5 45/1 45/3 45/2 45/7 45/1 45/6 45/3 45/2 45/4 45/8 45/5 45/1 45/7 45/6 45/2 45/3 45/5 45/4 45/4 90/1 90/3 45/2
11 45/4 90/1 45/3 45/2 90/7 45/6 45/1 45/4 45/3 90/5 45/2 Uwaga: Połać 7 jest połączona z lewej z połacią numer 3 z prawej z połacią nr 1 Połać 6 jest połączona z lewej z połacią numer 5 z prawej z połacią nr 3 45/6 45/7 45/1 45/5 45/2 45/4 45/3

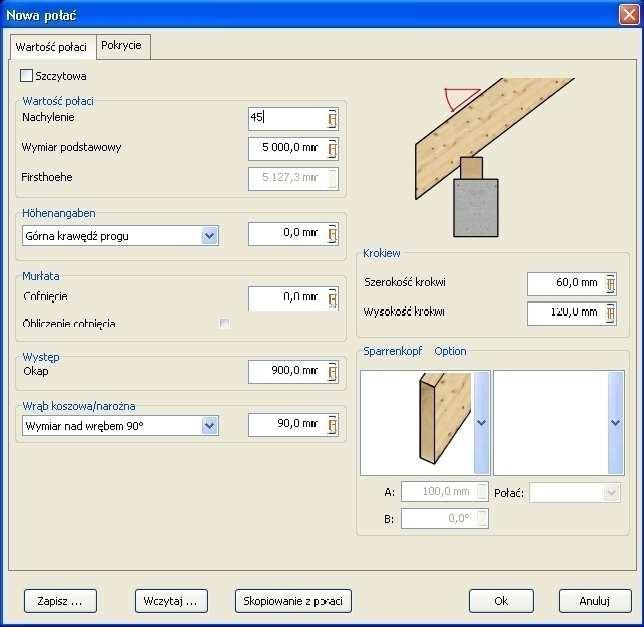

12 4.1 Definicja wartości dla połaci dachu (c.d) Podanie nachylenia pomiędzy 0,1 i 89,9 lub wymiarów podstawowych Wysokość w kalenicy Podgląd Wymiar górnej krawędzi murłaty wzgl. górnej krawędzi wrębu. Definicja wysokości Górna krawędź murłaty Cofnięcie murłaty od zewnętrznej krawędzi ściany Okap od zewnętrznej krawędzi ściany Wymiar krokwi nad wrębem Okap Wrąb/ Docięcie Wym. nad wrębem - Prostopadły Definicja szerokości i wysokości krokwi Zakończenie krokwi - poziome, pionowe, prostopadłe. Wybór połaci, dla której ma zostać obliczony rodzaj zakończenia Zapisanie i wczytanie domyślnych wartości Górna krawędź murłaty NaleŜy wziąć pod uwagę, Ŝe definicja wysokości dla jednej połaci dachu, jest od tego samego punktu odniesienia. (Punkt odniesienia jest taki sam dla wszystkich połaci.) Definicja połaci Zewnętrzna krawędź ściany Murłata Poziom odniesienia, od którego definiujemy górną krawędź murłaty wynosi Z=0
13 4.1 Definicja połaci dachu (c.d.) Nachylenie połaci dachowej Wpisujemy wartość nachylenia w stopniach lub podajemy długość podstawy dachu i wysokość w kalenicy. Definicja wysokości Połać jest tworzona przez definicję punktu początkowego i końcowego okapu. Okapy dachu tworzymy zawsze przez podawanie od lewej do prawej strony, przeciwnie do ruchu wskazówek zegara. Okapy muszą tworzyć zamknięty wielobok. Standardowo definiujemy obrys dachu po zewnętrznej stronie ściany i wprowadzamy wartość górnej krawędzi wrębu- murłaty. MoŜliwa jest takŝe definicja obrysu w miejscu punktów okapu lub na wysokości pokrycia. Górna krawędź wrębu - murłaty W tym miejscu definiujemy obrys. Uwzględniamy jednocześnie wysokość górnej krawędzi wrębu. Wysokość okapu Wysokość pokrycia
14 PoniŜej przedstawiono sposób definicji obrysu. Do obliczeń przyjęto: Nachylenie=45 stopni Krokwie= 80x160mm Płatew = 200x200mm Okap = 500mm Zdefiniowana górna krawędź murłaty=200mm w stosunku do poziomu obrysu. W tym miejscu definiujemy obrys Dodatkowo zdefiniowano płatew. Jej górna krawędź wynosi 200mm. Górna krawędź wrębu-murłaty wynosi 200mm. W przykładzie obrys dachu definiujemy po zewnętrznej krawędzi ściany. Okap wynosi 200mm. Program podnosi automatycznie krokwie do tego poziomu.
15 Obliczenie minimalnego cofnięcia murłaty (Po podaniu szerokości i wysokości murłaty, zostanie obliczone cofnięcie bezpośrednio od zewnętrznej krawędzi ściany z zachowaniem wymiaru nad wrębem. Gdy definiujemy ręcznie cofnięcie murłaty, wartość ta zostanie zastosowana z zachowaniem wrębu i ewentualnym dopasowaniem wysokości górnej krawędzi murłaty. Wymiar nad wrębem-obholz Obholz Prostopadły Obholz Pionowy Obholz Poziomy Docięcie - głębokość wrębu
16 Przykład: Znane wartości: Górna Krawędź murłaty, wymiar podstawowy, wysokość w kalenicy Nieznane wartości: Nachylenie dachu Podanie: - Nachylenie 0 - Górna krawędź murłaty np. 75cm - Wysokość w kalenicy 500cm - Wymiar podstawowy 600cm

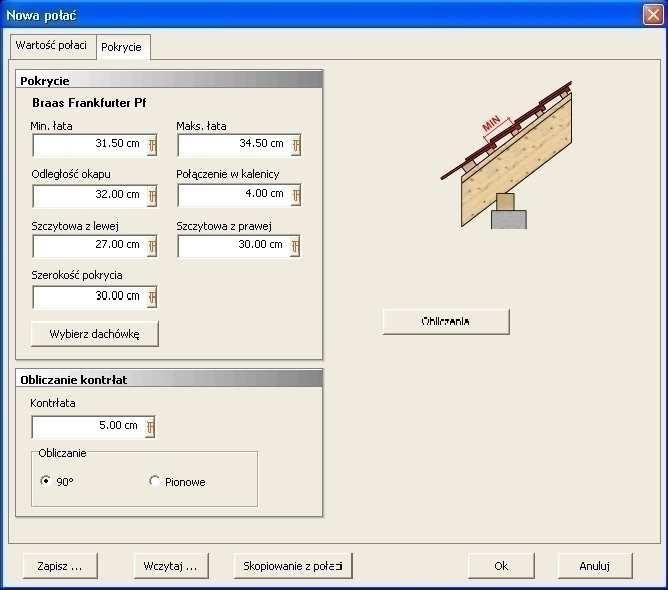

17 4.1 Definicja połaci dachu (c.d.) Pokrycie Wybór pokrycia, w celu uwzględnienia łat dachowych podczas obliczania dachu. Min. odstęp łat Odległość pierwszej łaty od okapu Dachówka szczytowa z lewej strony Szerokość dachówek Wybór dachówki ze zdefiniowanej bazy Maksymalny odstęp łat Odległość łaty od kalenicy Dachówka szczytowa z prawej Obliczenie łat Wysokość kontrłaty Dopasowanie kontrłaty do krawędzi krokwi Zapisanie lub wczytanie ustawień Szerokość dachówki, kontrłata Kontrłata "90 stopni" Długość obliczeniowa > Długość krokwi Kontrłata "Pionowo" Długość obliczeniowa = Długość krokwi
18 Definicja połaci dachu (c.d.) Przykład: Obrys ze zdefiniowanymi połaciami 42ľ / 2 Nachylenie połaci/ Numer połaci 42ľ / 5 90ľ / 3 42ľ / 7 42 / 4 90ľ / 1 Dach podstawowy 4.2 Szczegół A Połączenie połaci 42ľ / 6 Dobudowa Program automatyczne łączy wszystkie połacie w jeden dach. Funkcja "Połączenie połaci" informuje o połączeniu kaŝdej połaci z lewej i z prawej strony. Funkcja staje się pomocna, kiedy w jednym punkcie łączy się więcej niŝ 2 linie okapów. W szczególe A w punkcie łączą się 3 okapy. Okap nr 5 jest domyślnie połączony z lewej z nr 3 a z prawej z nr 6. Jest to błędnie rozpoznane połączenie, które naleŝy skorygować. Definicja dachu Połączenie połaci Procedura: 1. Kliknijmy funkcję połączenie połaci 2. Zaznaczmy okap nr 5 3. Utwórzmy nowe połączenie 4. Wybierzmy połać z lewej jako nr 4 5. Wybierzmy połać z prawej jako nr 6 6. Ponownie obliczmy dach 90ľ /3 42ľ /5 42ľ / 6 42ľ /4 Szczegół A
19 Obliczenie dachu Definicja dachu Obliczenie Funkcja "Obliczenie" rozpoczyna tworzenie wszystkich połaci dachu. Aby moŝna było obliczyć dach, naleŝy przygotować wszystkie okapy i sprawdzić ich połączenia. Generacja dachu odbywa się w 2 etapach. Etap 1: Po wybraniu funkcji "Obliczenie" program pokaŝe wszystkie krawędzie i połączenia połaci szczytowych, naroŝnych, koszowych. Następnie zostanie zadane pytanie: "Czy kontynuować obliczenie całego dachu [T/N]?". Etap 2: W kolejnym etapie utworzone zostaną wszystkie krawędzie dachu i krawędź kalenicy dachu. Zostanie zadane pytanie: "Czy obliczenie jest poprawne [T/N]?". JeŜeli zatwierdzimy to zostaną utworzone wszystkie połacie dachowe. W przeciwnym wypadku obliczenia zostaną przerwane. Przykład: Wynik obliczenia przykładowego dachu z poprzedniej strony 90' 42' 42' 42' 42' 42' 90'
20 4.4 Ustalenie wysokości okapu Definicja dachu Ustalenie wysokości okapu Z funkcją "Ustalenie wysokości okapu" moŝna dopasować wysokość okapu pojedynczej połaci do innego okapu, wzgl. wysokość kilku okapów dopasować do innego okapu. Procedura: Po przywołaniu funkcji zostanie zadane pytnanie czy dopasować pojedynczą połać czy wszystkie połacie do wybranej wysokości okapu. Gdy wszystkie połacie mają zostać dopasowane, musimy wskazać połać wzorcową a program dopasuje pozostałe okapy. Zmiany w dachu zostaną przedstawione po ponownym obliczeniu. Połać wzorcowa Połać do dopasowania Okap dachu wynosi 60 cm Dopasowana połać po obliczeniu Okap dachu: 68,24 cm
21 4.5 Połać do punktu Definicja dachu Połać do punktu Z funkcją "Połać do punktu" moŝna dopasować istniejącą połać do dowolnego punktu na dachu. Czynności po przywołaniu funkcji: - Wybranie i zatwierdzenie połaci - Wybranie punktu przez który ma przebiegać połać - Wybranie punktu osi obrotu dla połaci (punkt okapu, punkt pokrycia, górna krawędź murłaty) - Ponowne obliczenie dachu Obrót na okapie Punkt 42 / 3 28 / Ręczne obliczenie Definicja dachu Ręcznie Z tą funkcją jest moŝliwe tworzenie dowolnego połączenia połaci lub dowolnej części dachu całkowicie ręcznie.

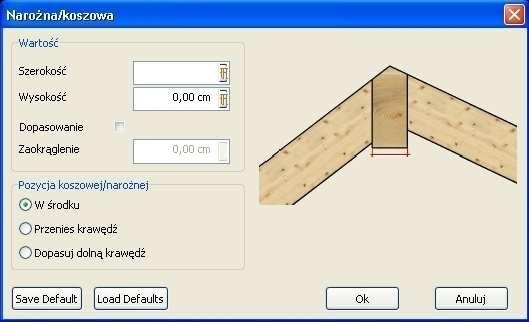

22 5. Części dachu 5.1 Dodaj Wszystkie narożne/koszowe Funkcja ta dodaje wszystkie krokwie koszowe i naroŝne na przecięciach połaci. MoŜliwe jest zdefiniowanie szerokości, wysokości krokwi naroŝnych, koszowych i podstawowych danych wymaganych do ich automatycznego utworzenia. W poniŝej tabeli definiujemy te wartości. Definicja szerokości i wysokości krokwi Automatyczne dopasowanie wysokości krokwi naroŝnej/koszowej do wysokości krokwi. Gdy ta opcja zostanie wybrana, linia naroŝa zostanie przesunięta. Gdy ta opcja zostanie wybrana, krawędź podstawy naroŝnej/koszowej zostanie dopasowana do dolnej krawędzi krokwi z lewej i z prawej. Przy róŝnych wysokościach krokwi lub przy takich samych wysokościach ale róŝnych nachyleniach połaci, odległość od dolnej krawędzi krokwi z lewej i prawej strony do dolnej krawędzi naroŝnej/koszowej będzie taka sama. Dodaj Pojedynczo narożne/koszowe MoŜliwe jest definiowanie pojedynczo krokwi naroŝnych, koszowych.
23 PoniŜej przedstawiono parę przykładów rozwiązania krokwi naroŝnej. Usytuowanie naroża w środku W środku Przeniesiona krawędź Przesunięcie naroŝa Dopasowanie dolnej krawędzi Dopasowanie dolnej krawędzi
24 5.2 Krokwie Dodaj Wszystkie krokwie Z funkcją tą moŝna dodać krokwie dla wszystkich połaci dachu. Szerokość oraz rozstaw definiujemy w tabeli: Definicja maksymalnego rozstawu krokwi. Rozstaw ten podczas tworzenia krokwi nie zostanie przekroczony. Aby ustalić własny rozstaw naleŝy zaznaczyć jedną krokiew i kliknąć Zmiana. Definicja szerokości krokwi Sposób rozmieszczania krokwi. Normalny-maksymalny rozstaw nie zostanie przekroczony Ustalony stały rozstaw od środka- rozstaw pierwszej i ostatniej krokwi na połaci ulegnie zmianie Ustal stały rozstaw od środka Przejęcie wartości z okna definicji połaci Definiujemy krokwie koszowe/naroŝne a następnie wszystkie krokwie. Program uwzględnia połączenia. Po wprowadzeniu wartości rozstawu i szerokości krokwi, zostaną utworzone wszystkie krokwie na połaciach dachowych. Dodaj Wszystkie krokwie Definicja krokwi dla pojedynczej połaci. Zobacz rozdział 7.4 Przykład: Automatyczni utworzone krokwie w przykładowym dachu.

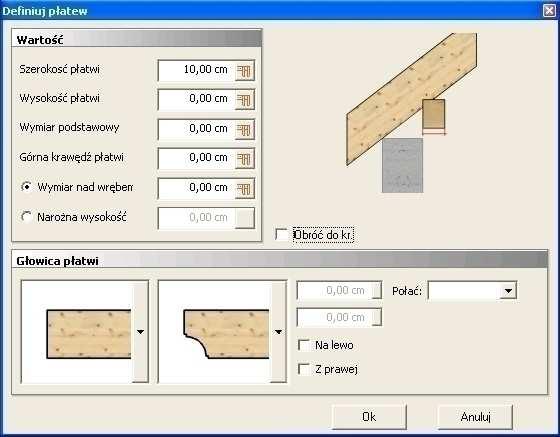

25 5.3 Płatwie Dodaj Płatew W poniŝszej tabeli definiujemy płatwie: Podanie szerokości płatwi Podanie wysokości płatwi Odległość od zewnętrznej krawędzi ściany do krawędzi krokwi Odległość od poziomu odniesienia do górnej krawędzi płatwi Wymiar prostopadły do krokwi nad wrębem Głębokość wcięcia wrębu w krokwi Za pomocą tej funkcji moŝna obrócić płatew prostopadle do krokwi. Definicja zakończenia płatwi Po wprowadzeniu wszystkich wymiarów naleŝy wskazać wszystkie połacie, na których chcemy umieścić płatwie. Wybór zatwierdzamy prawym klawiszem myszy.

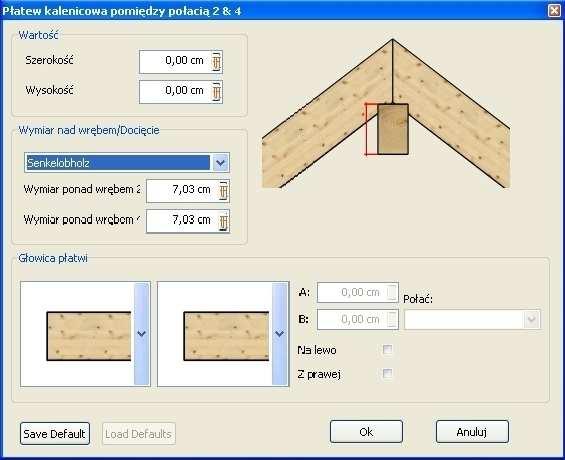

26 5.4 Kalenica Dodaj Kalenica Po wybraniu tej opcji, naleŝy wskazać kalenicę i zdefiniować w oknie wszystkie wymagane parametry: Pokazuje numer połaci, pomiędzy którymi znajduje się kalenica (x & y). Definicja szerokości krokwi kalenicowej Definicja wysokości krokwi kalenicowej Definicja wrębów: Obholz-prostopadły,pionowy, poziomy Wybór sposobu zakończenia płatwi kalenicowej
27 6. Edycja pojedynczych elementów 6.1 Kopiowanie płatwi Kopiuj Kopiuj na połać UŜywając funkcji "Kopiuj na połać" moŝna skopiować pojedynczą płatew. Zaznaczamy płatew i wybieramy inną połać. Gdy połać ma inne nachylenie, płatew zostanie skopiowana zgodnie z wysokością jej górnej krawędzi. Kopiuj Obieg UŜywając tej funkcji "Obieg" moŝemy skopiować pojedynczą płatew na wszystkie połacie. Miarodajna jest przy tym górna krawędź płatwi. Gdy wysokość płatwi jest większa niŝ wysokość połaci dachu, płatew nie zostanie skopiowana.
28 6.2 Przesuwanie elementów Przesuń Płatew: UŜywając funkcji moŝna przesunąć płatew. Przy czym wymiar nad wrębem-obholz pozostanie stały. Oznacza to, Ŝe płatew jest nadal połączona z krokwiami a przesuwanie płatwi w płaszczyźnie poziomej wpywa na jej usytuowanie w pionie. NaleŜy podać punkt początkowy i końcowy wektora przesunięcia. Krokwie: UŜywając funkcji moŝna przesunąć krokiew. Najpierw naleŝy zaznaczyć krokiew. NaleŜy podać punkt początkowy i końcowy wektora przesunięcia. Krokiew naroŝna/koszowa: UŜywając funkcji moŝna przesunąć krokiew naroŝną/koszową, tylko w kierunku linii naroŝa, kosza. Krokiew naroŝna/koszowa będzie nadal połączona z linią przecięcia połaci. NaleŜy podać punkt początkowy i końcowy wektora przesunięcia. 6.3 Usunięcie elementu Usuń Usuwanie pojedynczych elementów z połaci. Klawisz skrótu <DEL>

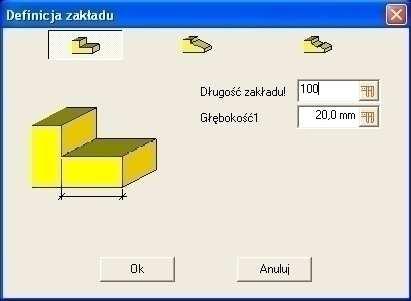

29 Opracowywanie szczegółów Edycja kalenicy Wytnij Cofnięcie w kalenicy Połączenie w kalenicy Wytnij wręby Definiujemy albo cofnięcie w kalenicy- na deskę, albo połączenie na zakład. Cofnięcie w kalenicy: Wybranie kalenicy i podanie wartości cofnięcia. Przykład: Cofnięcie 5 mm Widok z góry Kalenica Połączenie w kalenicy: Wybranie kalenicy. Zakład zostanie utworzony automatycznie: Poprzednio zdefiniowane połączenie zostanie zastąpione nowym. Wytnij wręby: Wycięcie wrębów we wszystkich krokwiach. 7.2 Połączenie płatwi Wytnij Połączenie płatwi Tworzenie połączenia na zakład. Płatwie muszą mieć takie same przekroje poprzeczne i znajdować się na takiej samej wysokości. Pierwsza wybrana płatew otrzyma dolny zakład.
30 7.3 Rozdzielenie płatwi Wytnij Rozdziel płatwie Aby rozdzielić płatwie, naleŝy: 1. Wybrać płatew. 2. Wskazać punkt podziału przez bezpośrednie kliknięcie zakończenia, punktu środkowego- (klawisz <M>) lub innego punktu. Punkt rozdzielający nie musi znajdować się na płatwi. 3. Teraz moŝna wybrać rodzaj połączenia dla rozdzielonej płatwi. Tworząc połączenie na zakład, moŝemy zdefiniować wszystkie jego parametry. Długość zakładu: Podanie długości Głębokość: Głębokość zakładu od dolnej krawędzi płatwi. Długość zakładu: Podanie długości Głębokość 1: 1 głębokość zakładu od dolnej krawędzi płatwi. Głębokość 2: 2 głębokość zakładu od dolnej krawędzi płatwi. Długość zakładu: Podanie długości Głębokość 1: Głębokość zakładu od dolnej krawędzi płatwi.

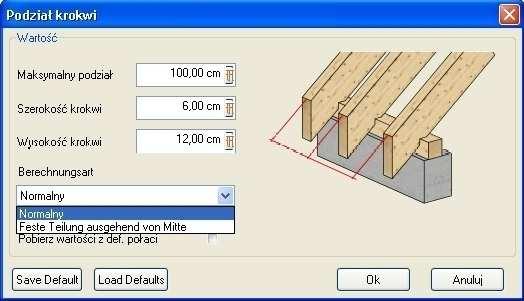

31 7.4 Opracowywanie krokwi Dodaj Wszystkie krokwie lub Zaznaczenie 1 krokwi z wybranej połaci Zmiana Gdy krokwie zostały juŝ dodane dla wybranej połaci dachowej, istnieje moŝliwość zmiany ich rozstawu, dodawania nowych krokwi, zmiany ich wysokości, szerokości usuwania, przesuwania,... Zaznaczmy krokiew na wybranej połaci i uŝyjmy funkcji "Zmiana" lub Dodaj > Wszystkie krokwie. W dolnym wierszu zostaną wyświetlone informacje o zaznaczonej krokwi: Zmiana wartości zostanie automatycznie dostosowana. Zawartość wiersza komentarza: A: Odległość osi zaznaczonej krokwi do punktu odniesienia (niebieski punkt) L: Odległość od osi wybranej krokwi do osi krokwi z lewej strony R: Odległość od osi wybranej krokwi do osi krokwi z prawej strony B: Szerokość zaznaczonej krokwi H:Wysokość zaznaczonej krokwi obliczana od górnej jej powierzchni Funkcje menu Oś Lewo Prawo Punkt Odniesienia Usuń wszystko Podział Typ Klawisze skrótu lub <A> : Zmiana odległości osi zaznaczonej krokwi do niebieskiego punktu odniesienia lub <L> : Zmiana odległości od osi zaznaczonej krokwi do osi krokwi z lewej strony lub <R> : Zmiana odległości od osi zaznaczonej krokwi do osi krokwi z prawej strony <B> : Zmiana szerokości wybranej krokwi <P> : Ustalenie nowego punktu odniesienia (niebieski punkt) <D> : Usunięcie wszystkich krokwi <T>: Podział z nowym "Maksymalnym odstępem" dla wybranej połaci. Obliczenie będzie przeprowadzone dla wszystkich krokwi na połaci, które nie mają czerwonego punktu. Punkt czerwony oznacza zamroŝenie krokwi. Rozstaw zamroŝonych krokwi nie ulegnie zmianie. <N>: Nowy podział dla wszystkich krokwi. Wszystkie krokwie zostaną usunięte. <V> : Wybranie lub odznaczenie zamroŝonej krokwi Wszystkich opcji moŝemy uŝywać wybierając odpowiedni klawisz skrótu lub korzystać z wyświetlonego menu.

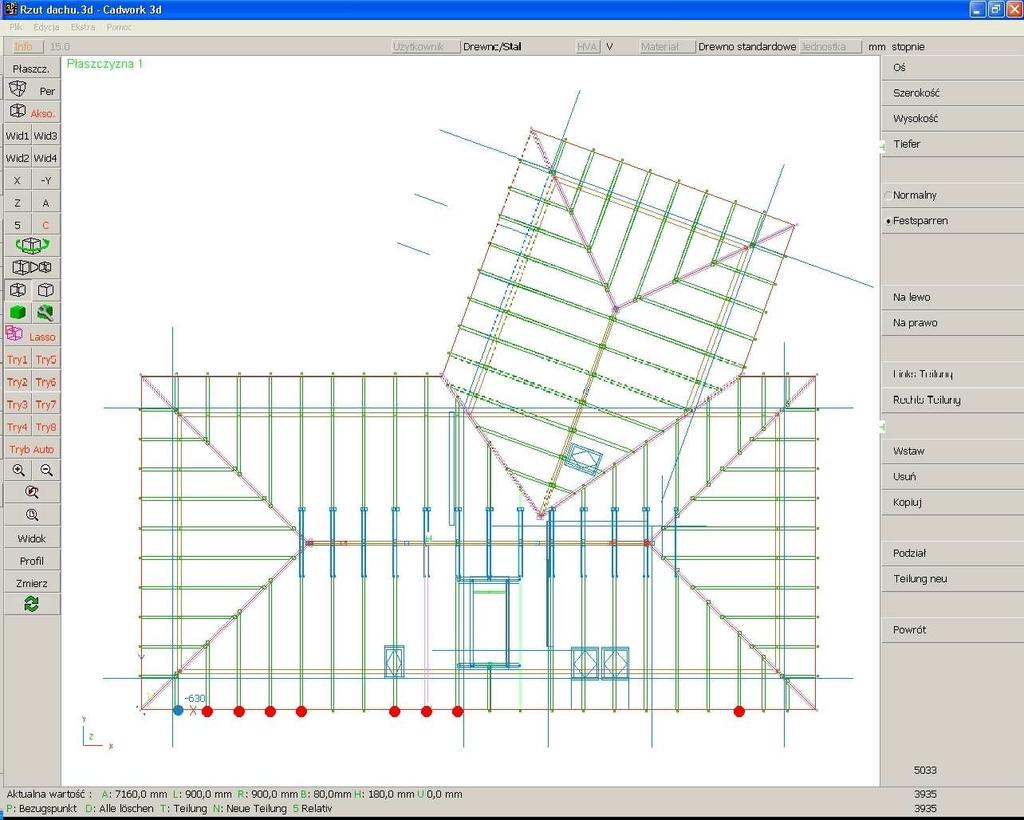

32 Głębokość Maksymalny Stały rozstaw Podział na lewo Podział na prawo Podział Nowy podział Punkt odniesienia Usuń wszystko Podział Nowy podział Względnie Krokiew zamrożona, która nie ulega zmianie podczas nowego podziału. Niebieski punkt odniesienia <P> W wierszu komentarza wyświetlone są informacje dla zaznaczonej krokwi <L>, <R>,<A>
33 8.1 Tworzenie rysunków Wyślij Rysunek warsztatowy Połać Po wybraniu połaci, zostanie utworzony rysunek:

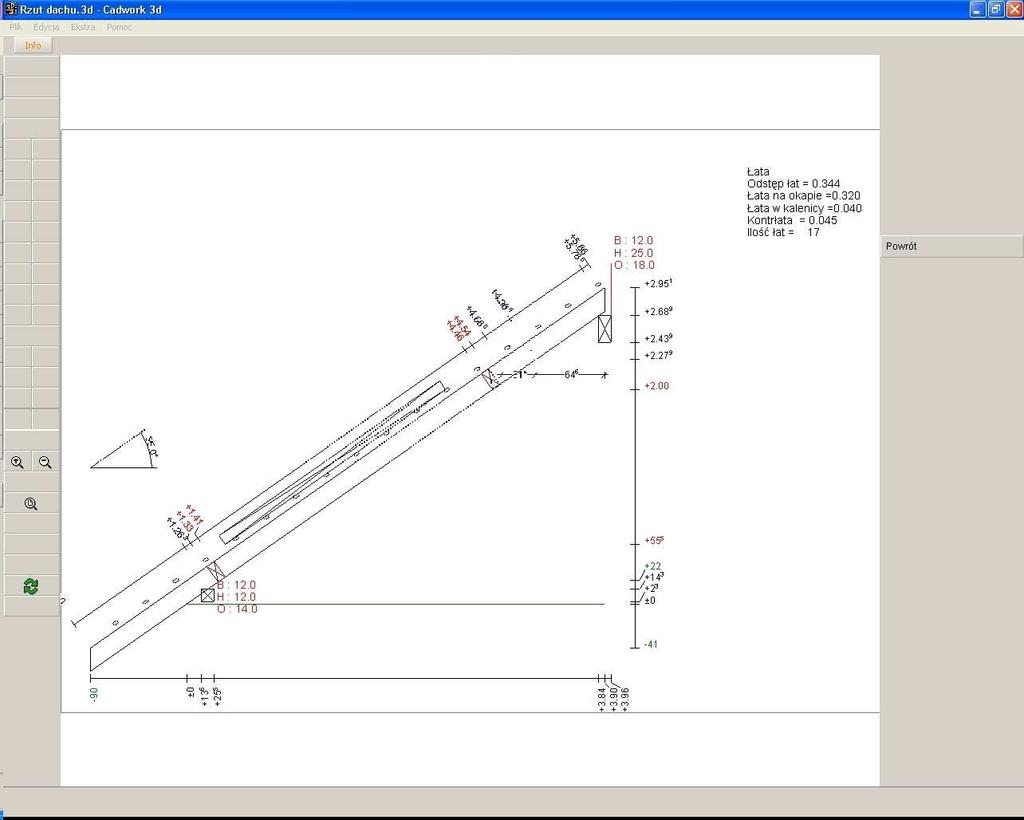

34 Wyślij Rysunek warsztatowy Przekrój Po wybraniu kalenicy, zostanie utworzony rysunek:
35 Wyślij Rysunki warsztatowe Krokwie
36 Wyślij Rysunek warsztatowy Powierzchnia dachu
37 9 Utworzenie listy dachu Wyślij Lista dachu Lista dachu
38 10. Przykładowy dach wykonany w cadwork Dachabbund
