1 ELS/ELV Evo prog to nowe oprogramowanie umożliwiające nam adaptację nowego lub używanego rygla z innego auta do samochodu naszego klienta. Oprogramowanie współpracuje z ryglami stosowanymi w samochodach Mercedes-Benz począwszy od roku 1996 aż po dzieo dzisiejszy. Abyśmy mogli przeprowadzid proces adaptacji rygla oprócz opisywanego oprogramowania potrzebujemy również: urządzenie MB Key prog 2, oprogramowanie NEC najlepiej w wersji 12, urządzenie IR Key, zestaw kabli, oraz dostęp do serwisu online stworzonego specjalnie dla potrzeb ELS/ELV Evo prog. Dzięki temu będziemy mogli adaptowad rygle zarówno na naszym biurku jak i bezpośrednio w samochodzie za pomocą złącza OBD. Teraz krok po kroku przedstawimy proces adaptacji rygla. 1. Przygotowanie oprogramowania ESL/ELV Evo prog. Aby program był w pełni przygotowany do działania musimy rozpakowad plik Data_New.rar który znajduje się na dołączonej do zestawu kości pamięci USB. Plik możemy rozpakowad w dowolne miejsce na naszym komputerze, jednak my zalecamy umieszczę go w tym samym folderze w którym znajduje się program ESL/ELV Evo prog. Gdy mamy już rozpakowany plik (teraz jego nazwa to Data_New.bin) klikamy w programie przycisk Data i wskazujemy nasz rozpakowany plik Data_New.bin. Operację tą przeprowadzamy tylko raz, przy pierwszym uruchomieniu programu. Teraz wystarczy połączyd urządzenie MBKeyprog2 z ryglem który chcemy adoptowad do nowego auta. Poniższe zdjęcie przedstawia przykładowe połączenie z ryglem auta W204 przy pomocy kabli OBD main for MBKeyprog2 oraz W204 K-Line cable set. 2. Kasowanie informacji z rygla. Zakładamy, że mamy używany rygiel z innego samochodu i chcemy zaadoptowad go do samochodu naszego klienta (trzeba tu wspomnied, że w przypadku fabrycznie nowego rygla możemy pominąd proces kasowania i od razu przejśd do części adaptacji). Pierwsze co należy zrobid to wybrad model auta do którego chcemy zaadoptowad rygiel. Robimy to poprzez wybór odpowiedniego modelu z rozwijanej listy w programie. 1

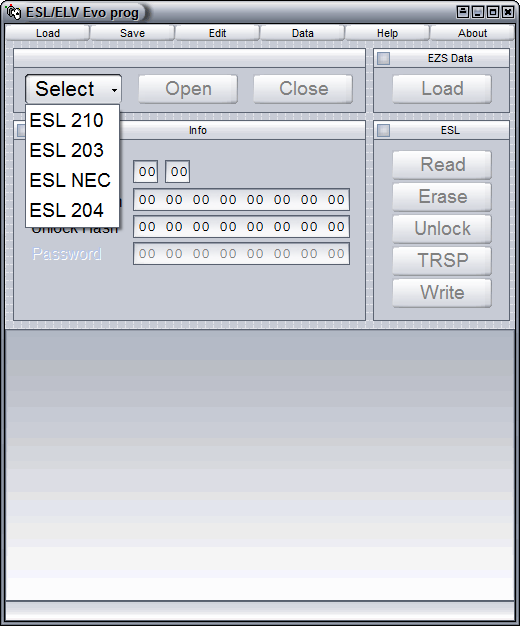

2 Opcja ESL 210 służy do adaptacji rygli w modelu W210, W202, ELS 203 w modelu W203, W211, ESL 204 w modelu W204, W212, W207 oraz opcja ESL NEC do modeli Vito, Sprinter, W209 (last), W211 (last). Oto jak wyglądają przykładowe obsługiwane modele rygli: 2

3 Po wybraniu odpowiedniego modelu klikamy na przycisk Read. Po kilku sekundach pojawią nam się informacje na temat podłączonego rygla. Teraz w każdej chwili możemy otworzyd rygiel klikając na przycisk Open. Po chwili rygiel otworzy się a na ekranie dostaniemy potwierdzenie otwarcia rygla. Jak widzimy na poniższym obrazku status rygla zmienia nam się na 1C 00 oraz w linii Opening state mamy cyfrę 1 informującą, że rygiel jest otwarty. Oczywiście możemy także zamknąd rygiel poprzez naciśnięcie przycisku Close. Po chwili rygiel zamknie się a my dostaniemy potwierdzenie operacji. Jak widzimy status znowu wrócid do postaci 2C 00, w linii Opening state mamy cyfrę 0 a w linii Closing State znowu pojawiła się cyfra 1 informująca nas, że rygiel jest zamknięty. 3

4 Teraz należy skopiowad Sonder Hash z rygla ponieważ będzie nam potrzeby do umieszczenia w serwisie online. Teraz przechodzimy do serwisu online pod adresem Jeżeli jesteśmy nowym użytkownikiem, musimy założyd nowe konto. Jeśli już korzystaliśmy z serwisu możemy od razu się zalogowad. Sam proces rejestracji jest bardzo prosty i szybki. Należy podad swój adres oraz podad swoje hasło. Po chwili na maila dostaniemy potwierdzenie rejestracji. Od tej chwili możemy korzystad z serwisu. 4

5 Teraz wybieramy co chcemy zrobid w serwisie, w naszym przypadku wybór to GET HASH W następnym oknie nie pozostaje nam nic innego jak skopiowad hash odczytany z rygla oraz naciśnąd przycisk Submit. Po kilku sekundach otrzymujemy nowy skalkulowany hash który należy sobie skopiowad. 5

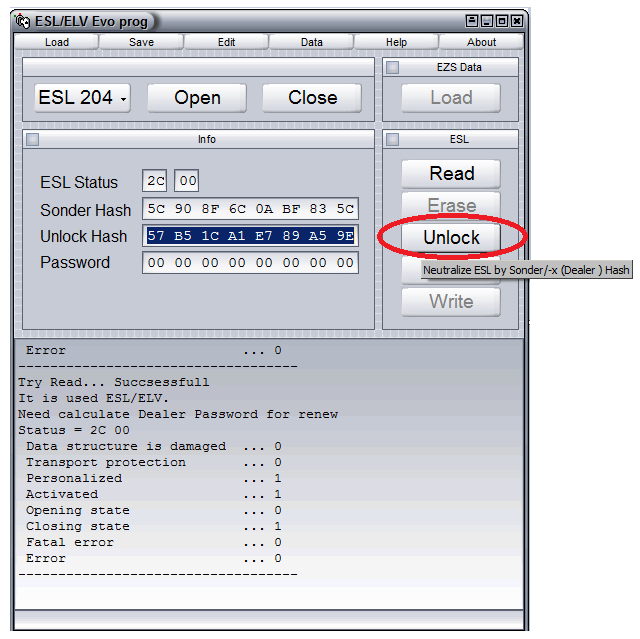

6 Teraz powracamy do programu ELS/ELV Evo prog i w pole Unlock Hash kopiujemy wyliczony w serwisie online hash. Oczywiście teraz nie pozostaje nam nic jak przycisnąd przycisk Unlock. 6

7 Teraz aby upewnid się, że wszystko przebiegło prawidłowo naciskamy na przycisk Read. Jeśli wszystko przebiegło pomyślnie w linii Activated powinniśmy zobaczyd 0. Od tej pory mamy rygiel przygotowany do adaptacji w nowym samochodzie. 3. Adaptacja rygla do samochodu. Pierwsze co musimy zrobid to odczytad dane ze stacyjki samochodu do którego chcemy zaadaptowad rygiel. Potrzebny nam będzie do tego IR Key oraz nowe oprogramowanie IR Tools. Po uruchomieniu programu klikamy na przycisk Go po czym wkładamy IR Key do stacyjki, pamiętając aby w programie wybrana była opcja Read EZS Data. Program powinien sczytad informacje w kilka sekund. Gdy program skooczy nie zapisujemy jeszcze wyników gdyż potrzebujemy hasła które odczytamy z klucza. 7

8 Odczyta hasła z klucza robimy oczywiście przy pomocy MB Key Proga 2. Odczytujemy klucz, pamiętając, że musi byd wersja 51 lub 57. Następnie musimy wylutowad procesor NEC z klucza i wlutowad na podstawkę PCB. Teraz klikamy na SOFT i dalej Read Soft. W nowym oknie klikamy na Read 51 or 57 version soft key PCB only i czekamy aż przeczytamy zawartośd klucza. Dalej klikamy na Save i wybieramy trzecią opcję. Teraz mamy już gotowy plik z informacją z klucza dzięki któremu uzyskamy hasło. 8

9 Kolejnym etapem jest wczytanie pliku z klucza do programu IR Tools. Aby to zrobid wracamy do programu IR Tools i klikamy na Load, w nowym oknie wybieramy nasz plik klucza i klikamy Open. Jeśli wszystko zrobiliśmy prawidłowo to w polu Password zobaczymy potrzebne nam hasło. Teraz pozostaje nam tylko zapisad całośd klikając na Save. Tak przygotowany plik musimy wysład na serwer online w celu wygenerowania pliku który zaadoptuje rygiel do konkretnego samochodu. Aby to zrobid ponownie logujemy się w serwisie online ( jednak tym razem wybieramy opcję SERVICES. 9

10 A następnie CALCULATORS Teraz klikamy na Choose File i wybieramy nasz plik zapisany w programie IR Tools. Następnie klikamy na Submit. Teraz pozostaje nam czekad około minut na maila z plikiem który należy wgrad do rygla. 10

11 Po odebraniu maila z plikiem powracamy do programu ELS/ELV Evo prog, klikamy na Load, wybieramy plik który otrzymaliśmy w mailu, potwierdzamy wpisanie hasła do okienka poprzez kliknięcie na Yes. Jeśli wszystko przebiegło prawidłowo, powinniśmy zobaczyd wszystkie pola wypełnione danymi ( ESL Status, Sonder Hash, Unlock Hash oraz Password ). Teraz klikamy na przycisk Write aby zapisad nowy plik do rygla. 11

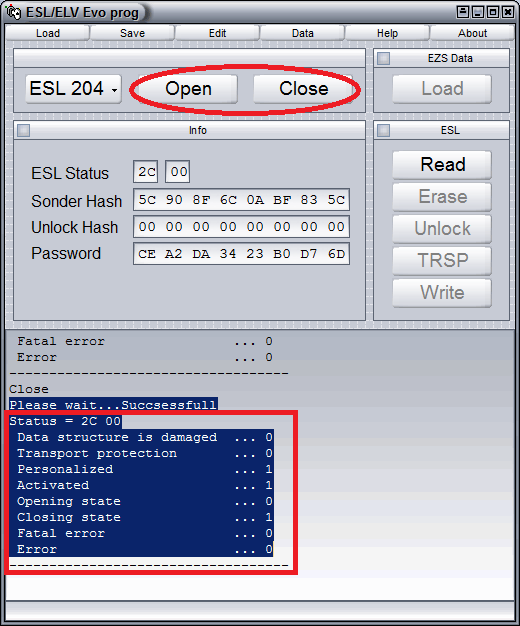

12 Po zapisaniu pliku musimy jeszcze aktywowad rygiel. Odbywa się to poprzez otworzenie rygla za pomocą przycisku Open a następnie zamknięciu rygla poprzez naciśnięcie przycisku Close. Gdy wszystko przebiegnie pomyślnie powinniśmy zobaczyd status rygla 2C 00 oraz pozostałe linie jak na poniższym obrazku. Jeśli tak jest, możemy montowad rygiel w aucie. UWAGA: ODŁĄCZ ZASILANIE 12 V OD RYGLA PRZED ODŁĄCZENIEM GO OD URZĄDZENIA! Odłączenie rygla od urządzenia bez odłączonego zasilania może spowodowad uszkodzenie rygla i pojawienie się błędu krytycznego Fatal error. 12
