Skrócona instrukcja obsługi routera D-LINK: DIR 300 dla użytkowników sieci Maxnet

Transkrypt

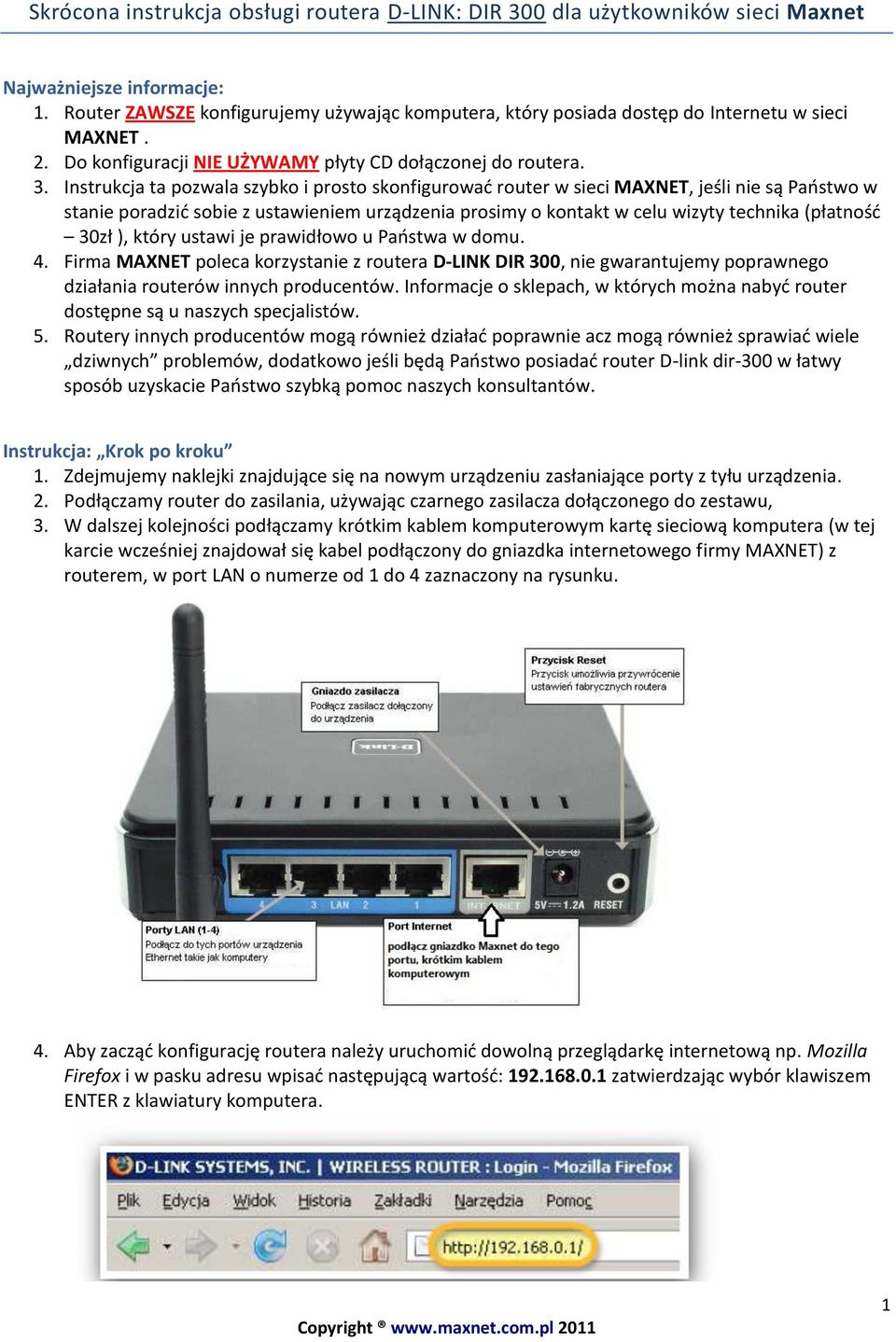

1 Skrócona instrukcja obsługi routera D-LINK: DIR 300 dla użytkowników sieci Maxnet Najważniejsze informacje: 1. Router ZAWSZE konfigurujemy używając komputera, który posiada dostęp do Internetu w sieci MAXNET. 2. Do konfiguracji NIE UŻYWAMY płyty CD dołączonej do routera. 3. Instrukcja ta pozwala szybko i prosto skonfigurowad router w sieci MAXNET, jeśli nie są Paostwo w stanie poradzid sobie z ustawieniem urządzenia prosimy o kontakt w celu wizyty technika (płatnośd 30zł ), który ustawi je prawidłowo u Paostwa w domu. 4. Firma MAXNET poleca korzystanie z routera D-LINK DIR 300, nie gwarantujemy poprawnego działania routerów innych producentów. Informacje o sklepach, w których można nabyd router dostępne są u naszych specjalistów. 5. Routery innych producentów mogą również działad poprawnie acz mogą również sprawiad wiele dziwnych problemów, dodatkowo jeśli będą Paostwo posiadad router D-link dir-300 w łatwy sposób uzyskacie Paostwo szybką pomoc naszych konsultantów. Instrukcja: Krok po kroku 1. Zdejmujemy naklejki znajdujące się na nowym urządzeniu zasłaniające porty z tyłu urządzenia. 2. Podłączamy router do zasilania, używając czarnego zasilacza dołączonego do zestawu, 3. W dalszej kolejności podłączamy krótkim kablem komputerowym kartę sieciową komputera (w tej karcie wcześniej znajdował się kabel podłączony do gniazdka internetowego firmy MAXNET) z routerem, w port LAN o numerze od 1 do 4 zaznaczony na rysunku. 4. Aby zacząd konfigurację routera należy uruchomid dowolną przeglądarkę internetową np. Mozilla Firefox i w pasku adresu wpisad następującą wartośd: zatwierdzając wybór klawiszem ENTER z klawiatury komputera. 1

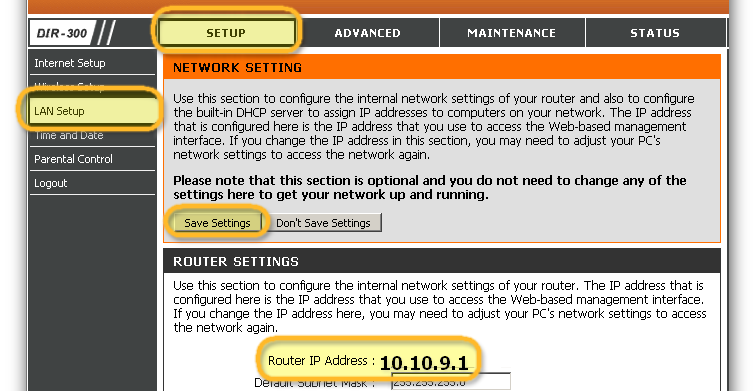

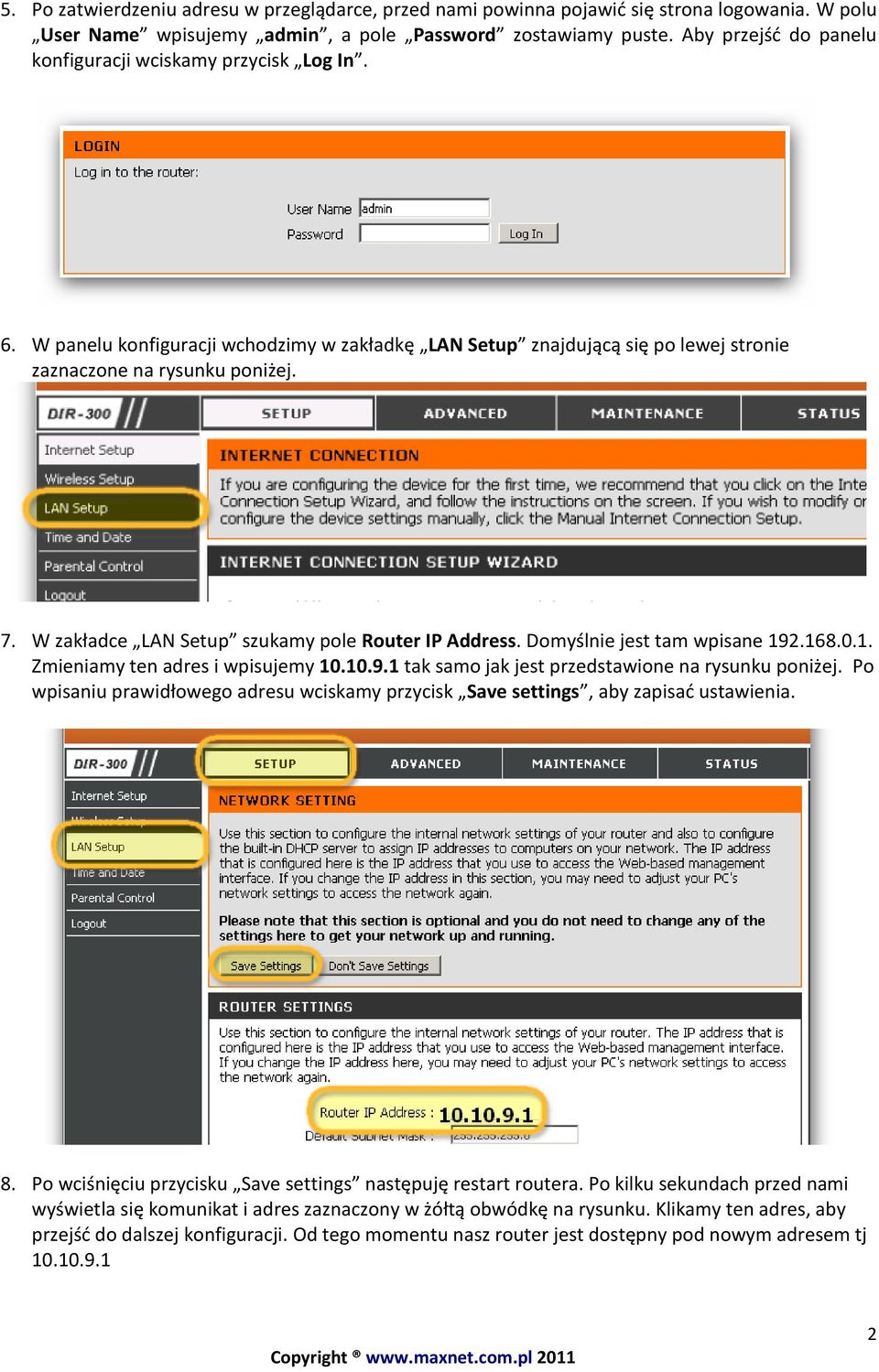

2 5. Po zatwierdzeniu adresu w przeglądarce, przed nami powinna pojawid się strona logowania. W polu User Name wpisujemy admin, a pole Password zostawiamy puste. Aby przejśd do panelu konfiguracji wciskamy przycisk Log In. 6. W panelu konfiguracji wchodzimy w zakładkę LAN Setup znajdującą się po lewej stronie zaznaczone na rysunku poniżej. 7. W zakładce LAN Setup szukamy pole Router IP Address. Domyślnie jest tam wpisane Zmieniamy ten adres i wpisujemy tak samo jak jest przedstawione na rysunku poniżej. Po wpisaniu prawidłowego adresu wciskamy przycisk Save settings, aby zapisad ustawienia. 8. Po wciśnięciu przycisku Save settings następuję restart routera. Po kilku sekundach przed nami wyświetla się komunikat i adres zaznaczony w żółtą obwódkę na rysunku. Klikamy ten adres, aby przejśd do dalszej konfiguracji. Od tego momentu nasz router jest dostępny pod nowym adresem tj

3 9. Wciskając na adres który znajdował się na wcześniejszym rysunku, wracamy do głównego panelu konfiguracji. Aby przejśd do dalszych konfiguracji naciskamy na przycisk Internet Connection Setup Wizard zaznaczony w żółtą obwódkę. 10. W pierwszym okienku, które się wyświetli wciskamy przycisk Next zaznaczony w żółtą obwódkę i przechodzimy do następnego okienka. 11. Następnie proszeni jesteśmy o dwukrotne wpisanie swojego hasła dostępu do routera. Wpisane hasło zastępowane kropkami. PROSIMY ZAPISAĆ TO HASŁO I SCHOWAĆ np. do pudełka od routera. Aby potwierdzid hasło wciskamy przycisk Next zaznaczony na żółto i ustawiamy godzinę na następnym rysunku. 12. Następnie ustawiamy strefę czasową routera. Wciskamy na przycisk zaznaczony na żółto i w ten sposób rozwijamy szereg stref czasowych 3

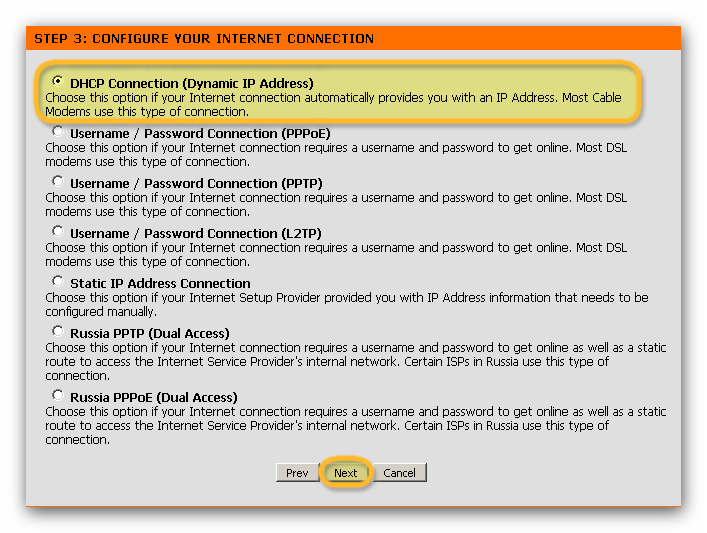

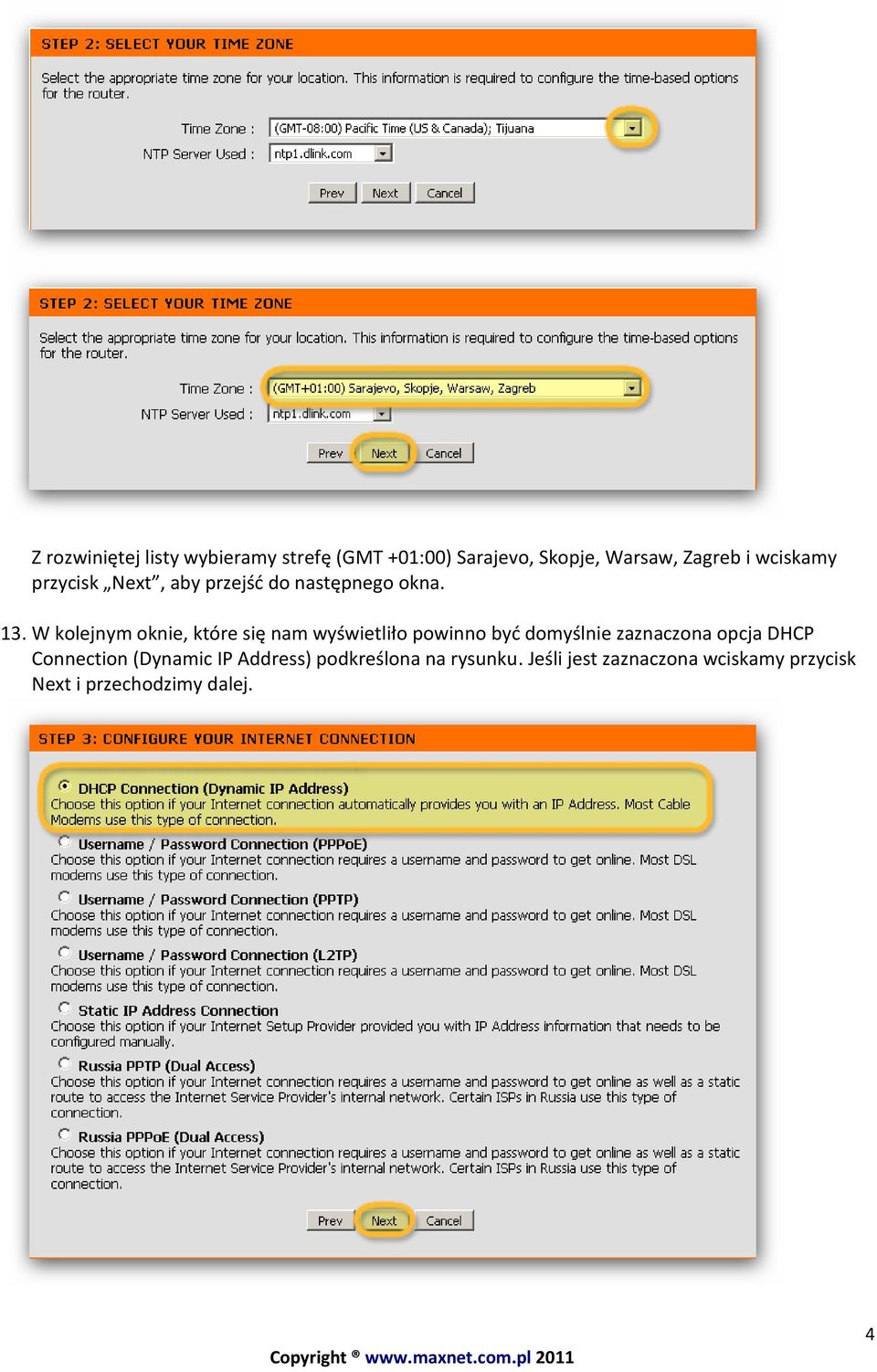

4 Z rozwiniętej listy wybieramy strefę (GMT +01:00) Sarajevo, Skopje, Warsaw, Zagreb i wciskamy przycisk Next, aby przejśd do następnego okna. 13. W kolejnym oknie, które się nam wyświetliło powinno byd domyślnie zaznaczona opcja DHCP Connection (Dynamic IP Address) podkreślona na rysunku. Jeśli jest zaznaczona wciskamy przycisk Next i przechodzimy dalej. 4

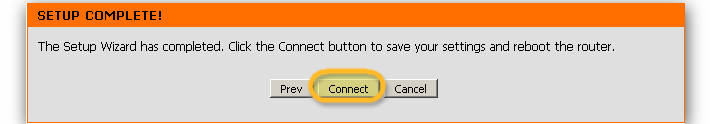

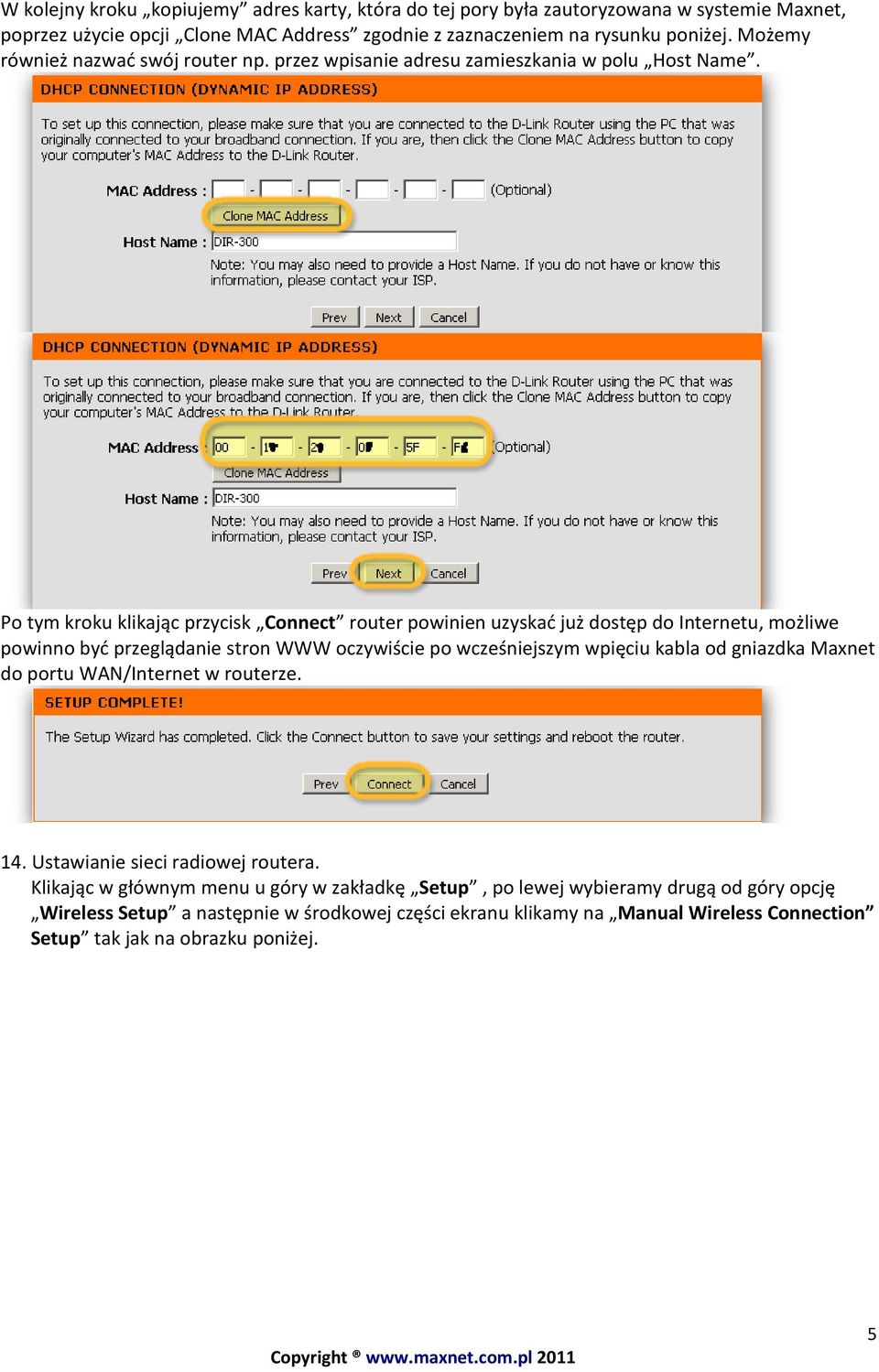

5 W kolejny kroku kopiujemy adres karty, która do tej pory była zautoryzowana w systemie Maxnet, poprzez użycie opcji Clone MAC Address zgodnie z zaznaczeniem na rysunku poniżej. Możemy również nazwad swój router np. przez wpisanie adresu zamieszkania w polu Host Name. Po tym kroku klikając przycisk Connect router powinien uzyskad już dostęp do Internetu, możliwe powinno byd przeglądanie stron WWW oczywiście po wcześniejszym wpięciu kabla od gniazdka Maxnet do portu WAN/Internet w routerze. 14. Ustawianie sieci radiowej routera. Klikając w głównym menu u góry w zakładkę Setup, po lewej wybieramy drugą od góry opcję Wireless Setup a następnie w środkowej części ekranu klikamy na Manual Wireless Connection Setup tak jak na obrazku poniżej. 5

6 a) W części Wi-Fi protected setup prosimy usunąć ptaszka przy napisie Enable 6

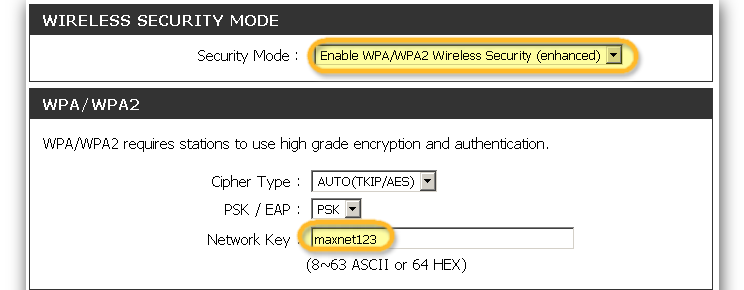

7 b) Nazwa sieci radiowej tzw SSID, tu wpisujemy nazwę jaką chcemy nadad swojej sieci radiowej np. DOMOWEWIFI c) Wybór kanału Wireless Channel ustawiamy np. na nr 6 d) Zabezpieczenie sieci radiowej tj Wireless Security Mode wybieramy z dostępnych opcji Enable WPA/WPA2 Wireless Security A w oknie poniżej ustawiamy hasło jakie chcemy mied, w tym przykładzie wpisaliśmy hasło maxnet123, prosimy nie wpisywad tego z przykładu a wymyślid swoje prywatne hasło e) Na koniec prosimy wybrad opcję Save settings by zachowad ustawienia sieci radiowej W ten oto sposób możemy się cieszyd skonfigurowaną i zabezpieczoną siecią radiową. 7

8 8
