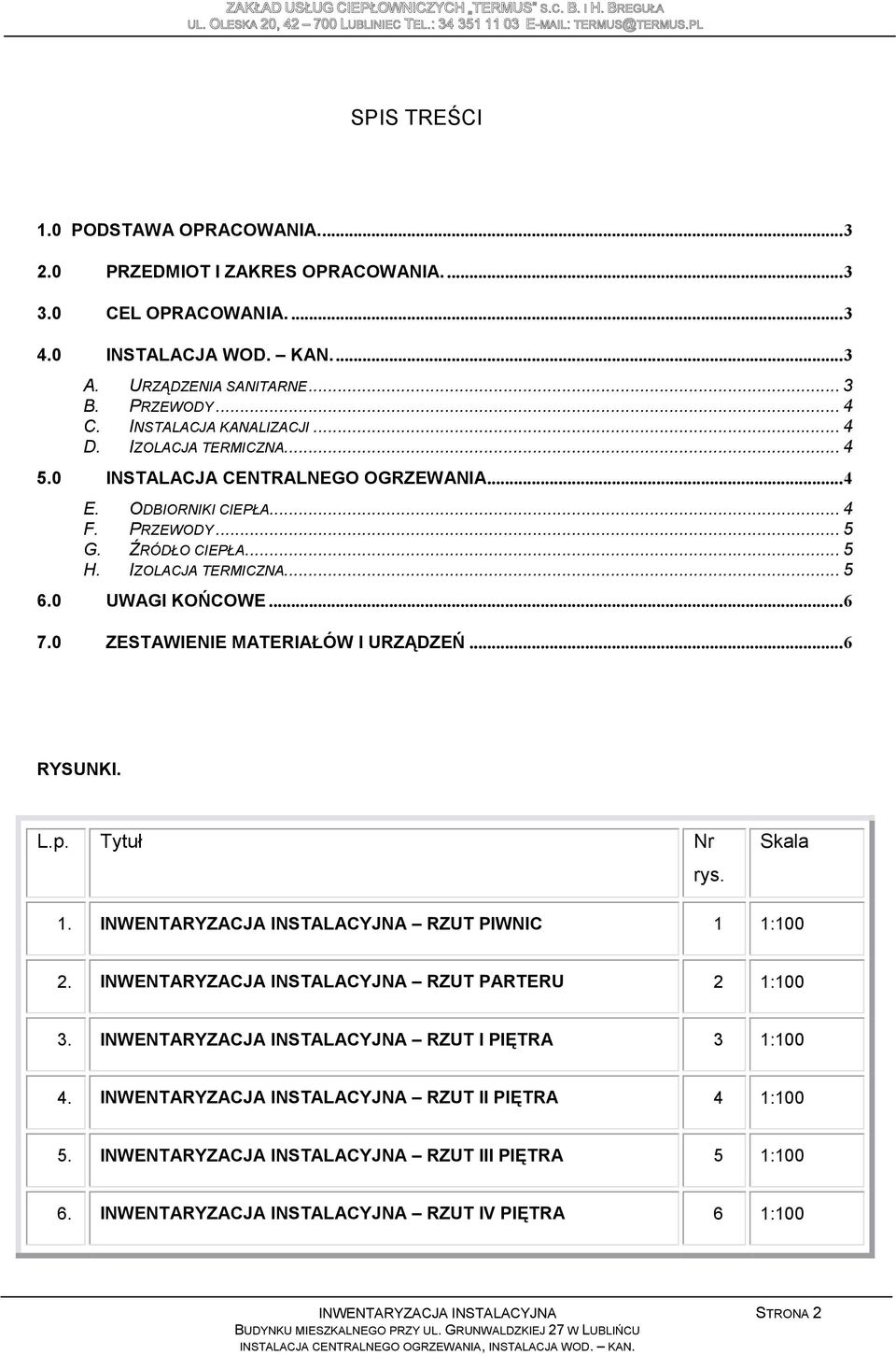

1 SPIS TREŚCI 1.0 PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA CEL OPRACOWANIA INSTALACJA WOD. KAN A. URZĄDZENIA SANITARNE... 3 B. PRZEWODY... 4 C. INSTALACJA KANALIZACJI... 4 D. IZOLACJA TERMICZNA INSTALACJA CENTRALNEGO OGRZEWANIA... 4 E. ODBIORNIKI CIEPŁA... 4 F. PRZEWODY... 5 G. ŹRÓDŁO CIEPŁA... 5 H. IZOLACJA TERMICZNA UWAGI KOŃCOWE ZESTAWIENIE MATERIAŁÓW I URZĄDZEŃ... 6 RYSUNKI. L.p. Tytuł Nr rys. Skala 1. INWENTARYZACJA INSTALACYJNA RZUT PIWNIC 1 1: INWENTARYZACJA INSTALACYJNA RZUT PARTERU 2 1: INWENTARYZACJA INSTALACYJNA RZUT I PIĘTRA 3 1: INWENTARYZACJA INSTALACYJNA RZUT II PIĘTRA 4 1: INWENTARYZACJA INSTALACYJNA RZUT III PIĘTRA 5 1: INWENTARYZACJA INSTALACYJNA RZUT IV PIĘTRA 6 1:100 INWENTARYZACJA INSTALACYJNA STRONA 2

2 1.0 Podstawa opracowania. Podstawę opracowana stanowią: Zlecenie Inwestora Wizja lokalna i pomiary z natury przeprowadzona przez autora niniejszego opracowania 2.0 Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest inwentaryzacja instalacyjna budynku mieszkalnego przy ul. Grunwaldzkiej 27 w Lublińcu. Inwentaryzacją objęte są instalacje: centralnego ogrzewania wod. kan. Zakres niniejszego opracowania obejmuje: wykreślenie rzutów budowlanych przedmiotowego obiektu naniesienie na rysunkach rzutów poszczególnych kondygnacji instalacji centralnego ogrzewania oraz wod. kan. opracowanie części opisowej 3.0 Cel opracowania. Opracowanie powinno być wykorzystane jako pierwszy etap w przygotowaniu remontu instalacji centralnego ogrzewania oraz instalacji wod. kan. 4.0 Instalacja wod. kan. A. URZĄDZENIA SANITARNE Nieliczne mieszkania wyposaŝone są w pełne węzły sanitarne. Większość mieszkań wyposaŝona jest jedynie w zlew / umywalkę oraz baterię ścienną. Pełne węzły sanitarne ogólnodostępne znajdują się na kaŝdej kondygnacji, dostęp do nich zapewniony jest bezpośrednio z korytarza. INWENTARYZACJA INSTALACYJNA STRONA 3

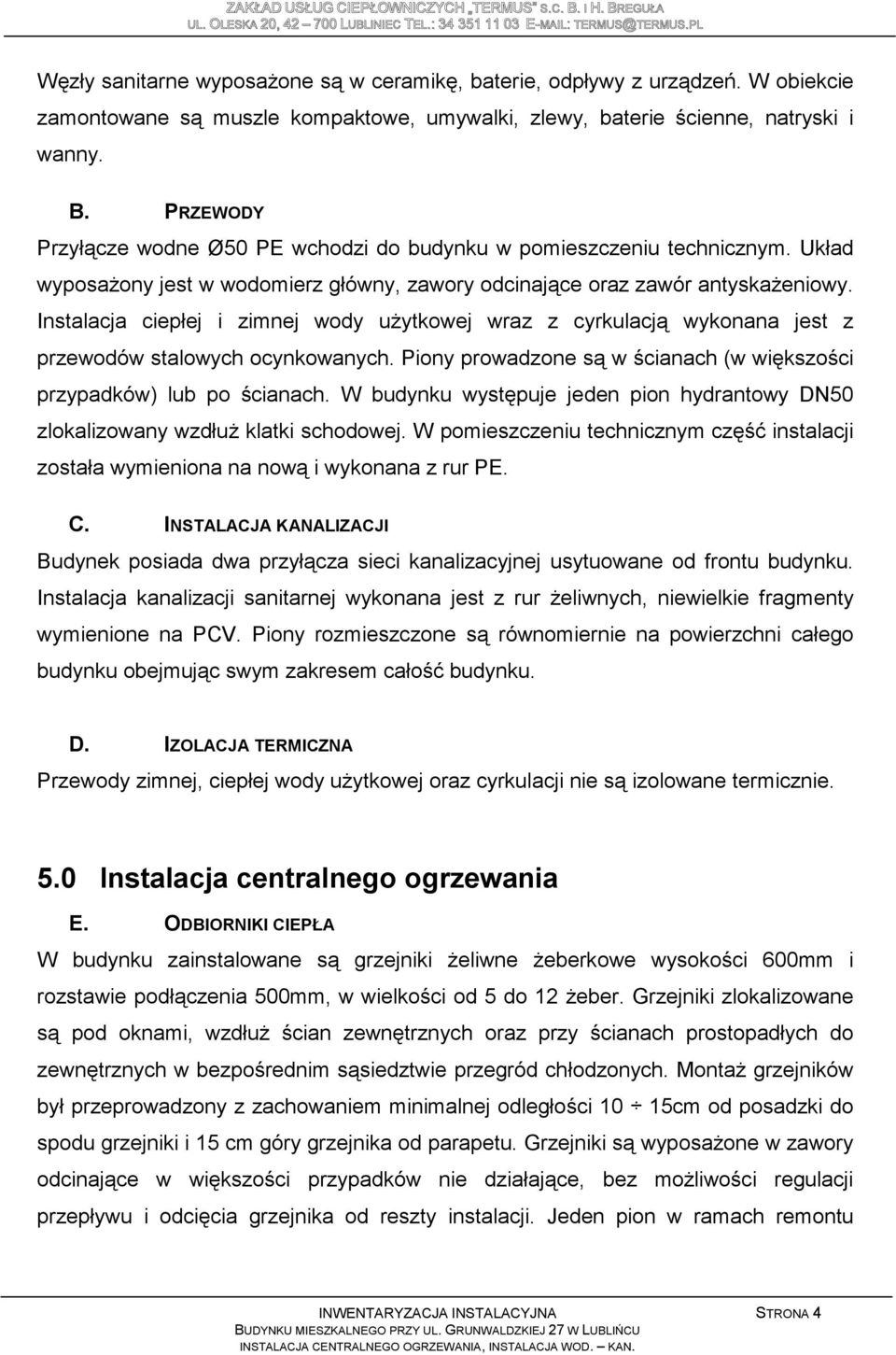

3 Węzły sanitarne wyposaŝone są w ceramikę, baterie, odpływy z urządzeń. W obiekcie zamontowane są muszle kompaktowe, umywalki, zlewy, baterie ścienne, natryski i wanny. B. PRZEWODY Przyłącze wodne Ø50 PE wchodzi do budynku w pomieszczeniu technicznym. Układ wyposaŝony jest w wodomierz główny, zawory odcinające oraz zawór antyskaŝeniowy. Instalacja ciepłej i zimnej wody uŝytkowej wraz z cyrkulacją wykonana jest z przewodów stalowych ocynkowanych. Piony prowadzone są w ścianach (w większości przypadków) lub po ścianach. W budynku występuje jeden pion hydrantowy DN50 zlokalizowany wzdłuŝ klatki schodowej. W pomieszczeniu technicznym część instalacji została wymieniona na nową i wykonana z rur PE. C. INSTALACJA KANALIZACJI Budynek posiada dwa przyłącza sieci kanalizacyjnej usytuowane od frontu budynku. Instalacja kanalizacji sanitarnej wykonana jest z rur Ŝeliwnych, niewielkie fragmenty wymienione na PCV. Piony rozmieszczone są równomiernie na powierzchni całego budynku obejmując swym zakresem całość budynku. D. IZOLACJA TERMICZNA Przewody zimnej, ciepłej wody uŝytkowej oraz cyrkulacji nie są izolowane termicznie. 5.0 Instalacja centralnego ogrzewania E. ODBIORNIKI CIEPŁA W budynku zainstalowane są grzejniki Ŝeliwne Ŝeberkowe wysokości 600mm i rozstawie podłączenia 500mm, w wielkości od 5 do 12 Ŝeber. Grzejniki zlokalizowane są pod oknami, wzdłuŝ ścian zewnętrznych oraz przy ścianach prostopadłych do zewnętrznych w bezpośrednim sąsiedztwie przegród chłodzonych. MontaŜ grzejników był przeprowadzony z zachowaniem minimalnej odległości 10 15cm od posadzki do spodu grzejniki i 15 cm góry grzejnika od parapetu. Grzejniki są wyposaŝone w zawory odcinające w większości przypadków nie działające, bez moŝliwości regulacji przepływu i odcięcia grzejnika od reszty instalacji. Jeden pion w ramach remontu INWENTARYZACJA INSTALACYJNA STRONA 4

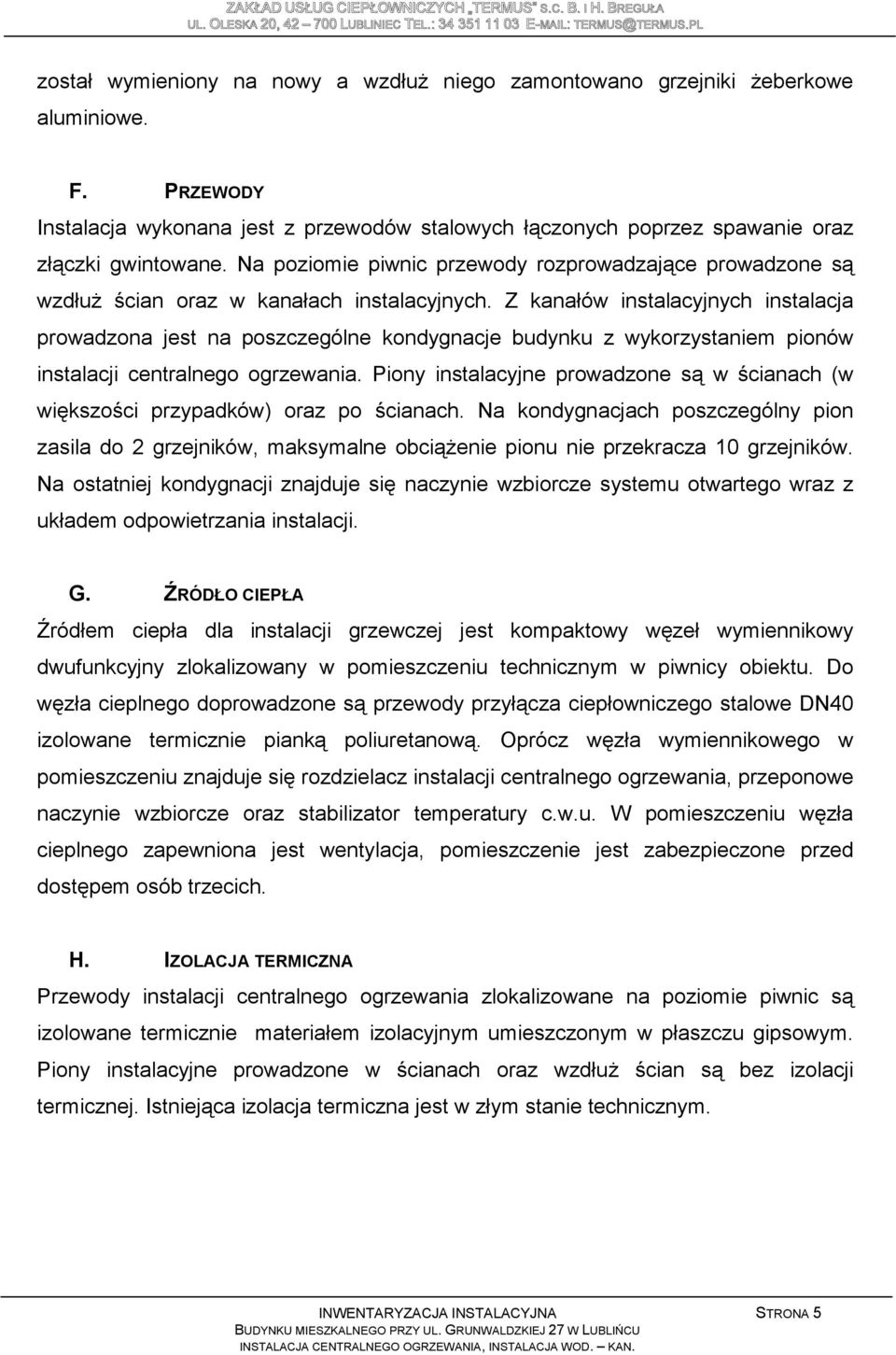

4 został wymieniony na nowy a wzdłuŝ niego zamontowano grzejniki Ŝeberkowe aluminiowe. F. PRZEWODY Instalacja wykonana jest z przewodów stalowych łączonych poprzez spawanie oraz złączki gwintowane. Na poziomie piwnic przewody rozprowadzające prowadzone są wzdłuŝ ścian oraz w kanałach instalacyjnych. Z kanałów instalacyjnych instalacja prowadzona jest na poszczególne kondygnacje budynku z wykorzystaniem pionów instalacji centralnego ogrzewania. Piony instalacyjne prowadzone są w ścianach (w większości przypadków) oraz po ścianach. Na kondygnacjach poszczególny pion zasila do 2 grzejników, maksymalne obciąŝenie pionu nie przekracza 10 grzejników. Na ostatniej kondygnacji znajduje się naczynie wzbiorcze systemu otwartego wraz z układem odpowietrzania instalacji. G. ŹRÓDŁO CIEPŁA Źródłem ciepła dla instalacji grzewczej jest kompaktowy węzeł wymiennikowy dwufunkcyjny zlokalizowany w pomieszczeniu technicznym w piwnicy obiektu. Do węzła cieplnego doprowadzone są przewody przyłącza ciepłowniczego stalowe DN40 izolowane termicznie pianką poliuretanową. Oprócz węzła wymiennikowego w pomieszczeniu znajduje się rozdzielacz instalacji centralnego ogrzewania, przeponowe naczynie wzbiorcze oraz stabilizator temperatury c.w.u. W pomieszczeniu węzła cieplnego zapewniona jest wentylacja, pomieszczenie jest zabezpieczone przed dostępem osób trzecich. H. IZOLACJA TERMICZNA Przewody instalacji centralnego ogrzewania zlokalizowane na poziomie piwnic są izolowane termicznie materiałem izolacyjnym umieszczonym w płaszczu gipsowym. Piony instalacyjne prowadzone w ścianach oraz wzdłuŝ ścian są bez izolacji termicznej. Istniejąca izolacja termiczna jest w złym stanie technicznym. INWENTARYZACJA INSTALACYJNA STRONA 5

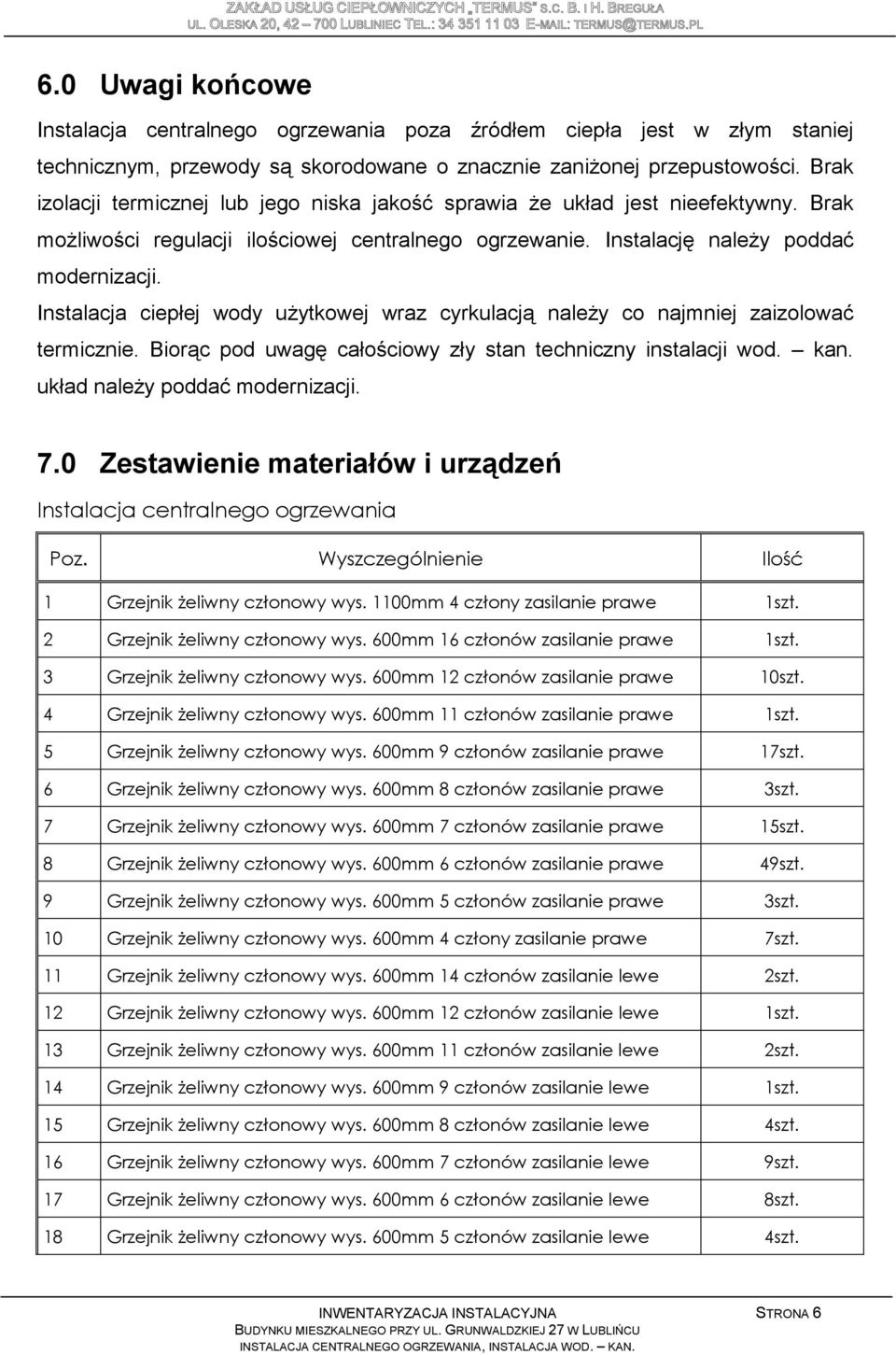

5 6.0 Uwagi końcowe Instalacja centralnego ogrzewania poza źródłem ciepła jest w złym staniej technicznym, przewody są skorodowane o znacznie zaniŝonej przepustowości. Brak izolacji termicznej lub jego niska jakość sprawia Ŝe układ jest nieefektywny. Brak moŝliwości regulacji ilościowej centralnego ogrzewanie. Instalację naleŝy poddać modernizacji. Instalacja ciepłej wody uŝytkowej wraz cyrkulacją naleŝy co najmniej zaizolować termicznie. Biorąc pod uwagę całościowy zły stan techniczny instalacji wod. kan. układ naleŝy poddać modernizacji. 7.0 Zestawienie materiałów i urządzeń Instalacja centralnego ogrzewania Poz. Wyszczególnienie Ilość 1 Grzejnik Ŝeliwny członowy wys. 1100mm 4 człony zasilanie prawe 1szt. 2 Grzejnik Ŝeliwny członowy wys. 600mm 16 członów zasilanie prawe 1szt. 3 Grzejnik Ŝeliwny członowy wys. 600mm 12 członów zasilanie prawe 10szt. 4 Grzejnik Ŝeliwny członowy wys. 600mm 11 członów zasilanie prawe 1szt. 5 Grzejnik Ŝeliwny członowy wys. 600mm 9 członów zasilanie prawe 17szt. 6 Grzejnik Ŝeliwny członowy wys. 600mm 8 członów zasilanie prawe 3szt. 7 Grzejnik Ŝeliwny członowy wys. 600mm 7 członów zasilanie prawe 15szt. 8 Grzejnik Ŝeliwny członowy wys. 600mm 6 członów zasilanie prawe 49szt. 9 Grzejnik Ŝeliwny członowy wys. 600mm 5 członów zasilanie prawe 3szt. 10 Grzejnik Ŝeliwny członowy wys. 600mm 4 człony zasilanie prawe 7szt. 11 Grzejnik Ŝeliwny członowy wys. 600mm 14 członów zasilanie lewe 2szt. 12 Grzejnik Ŝeliwny członowy wys. 600mm 12 członów zasilanie lewe 1szt. 13 Grzejnik Ŝeliwny członowy wys. 600mm 11 członów zasilanie lewe 2szt. 14 Grzejnik Ŝeliwny członowy wys. 600mm 9 członów zasilanie lewe 1szt. 15 Grzejnik Ŝeliwny członowy wys. 600mm 8 członów zasilanie lewe 4szt. 16 Grzejnik Ŝeliwny członowy wys. 600mm 7 członów zasilanie lewe 9szt. 17 Grzejnik Ŝeliwny członowy wys. 600mm 6 członów zasilanie lewe 8szt. 18 Grzejnik Ŝeliwny członowy wys. 600mm 5 członów zasilanie lewe 4szt. INWENTARYZACJA INSTALACYJNA STRONA 6

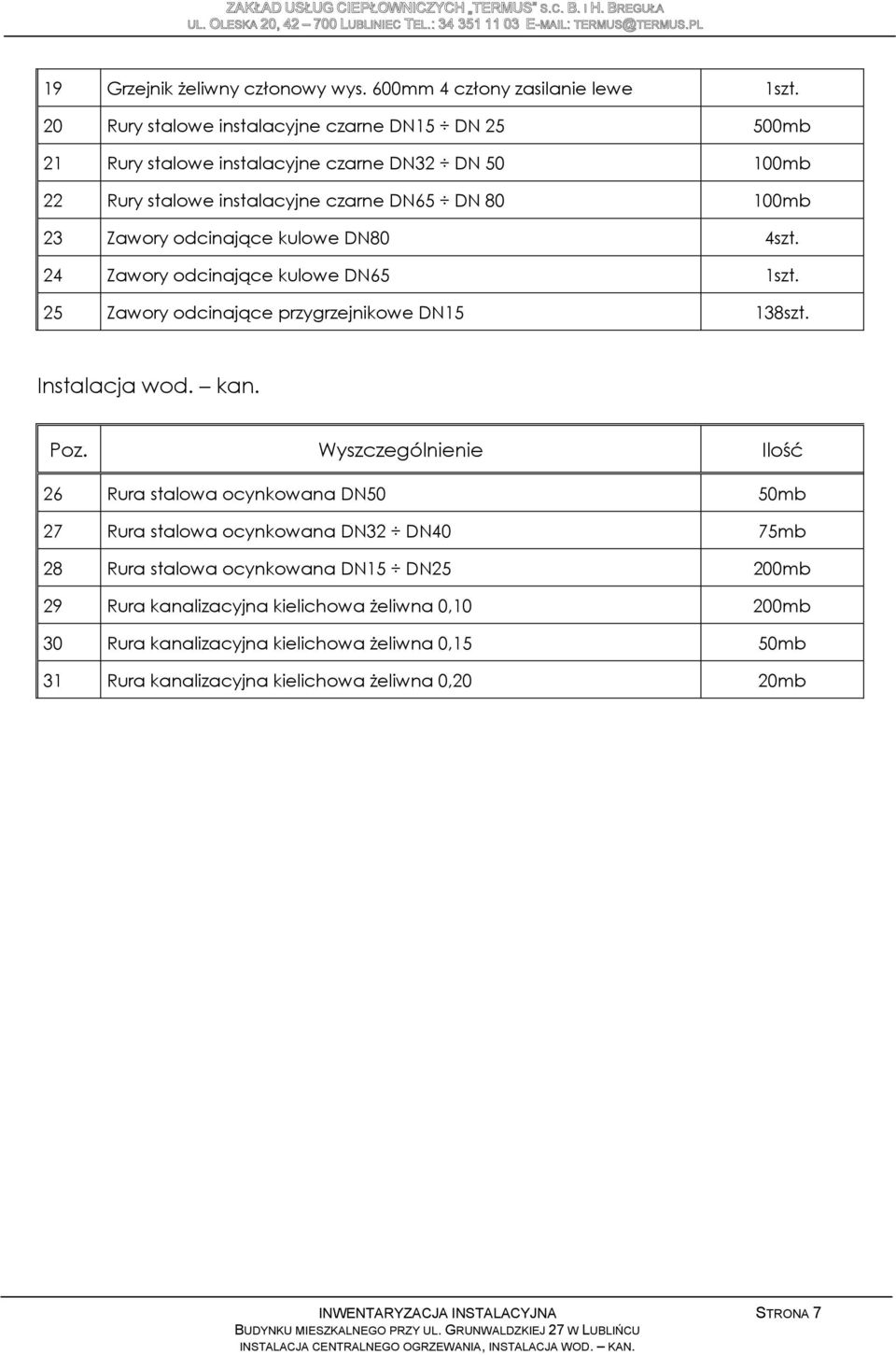

6 19 Grzejnik Ŝeliwny członowy wys. 600mm 4 człony zasilanie lewe 1szt. 20 Rury stalowe instalacyjne czarne DN15 DN mb 21 Rury stalowe instalacyjne czarne DN32 DN mb 22 Rury stalowe instalacyjne czarne DN65 DN mb 23 Zawory odcinające kulowe DN80 4szt. 24 Zawory odcinające kulowe DN65 1szt. 25 Zawory odcinające przygrzejnikowe DN15 138szt. Instalacja wod. kan. Poz. Wyszczególnienie Ilość 26 Rura stalowa ocynkowana DN50 50mb 27 Rura stalowa ocynkowana DN32 DN40 75mb 28 Rura stalowa ocynkowana DN15 DN25 200mb 29 Rura kanalizacyjna kielichowa Ŝeliwna 0,10 200mb 30 Rura kanalizacyjna kielichowa Ŝeliwna 0,15 50mb 31 Rura kanalizacyjna kielichowa Ŝeliwna 0,20 20mb INWENTARYZACJA INSTALACYJNA STRONA 7
