TEMAT: INSTALACJA WOD-KAN

Transkrypt

1 TEMAT: INSTALACJA WOD-KAN strona1

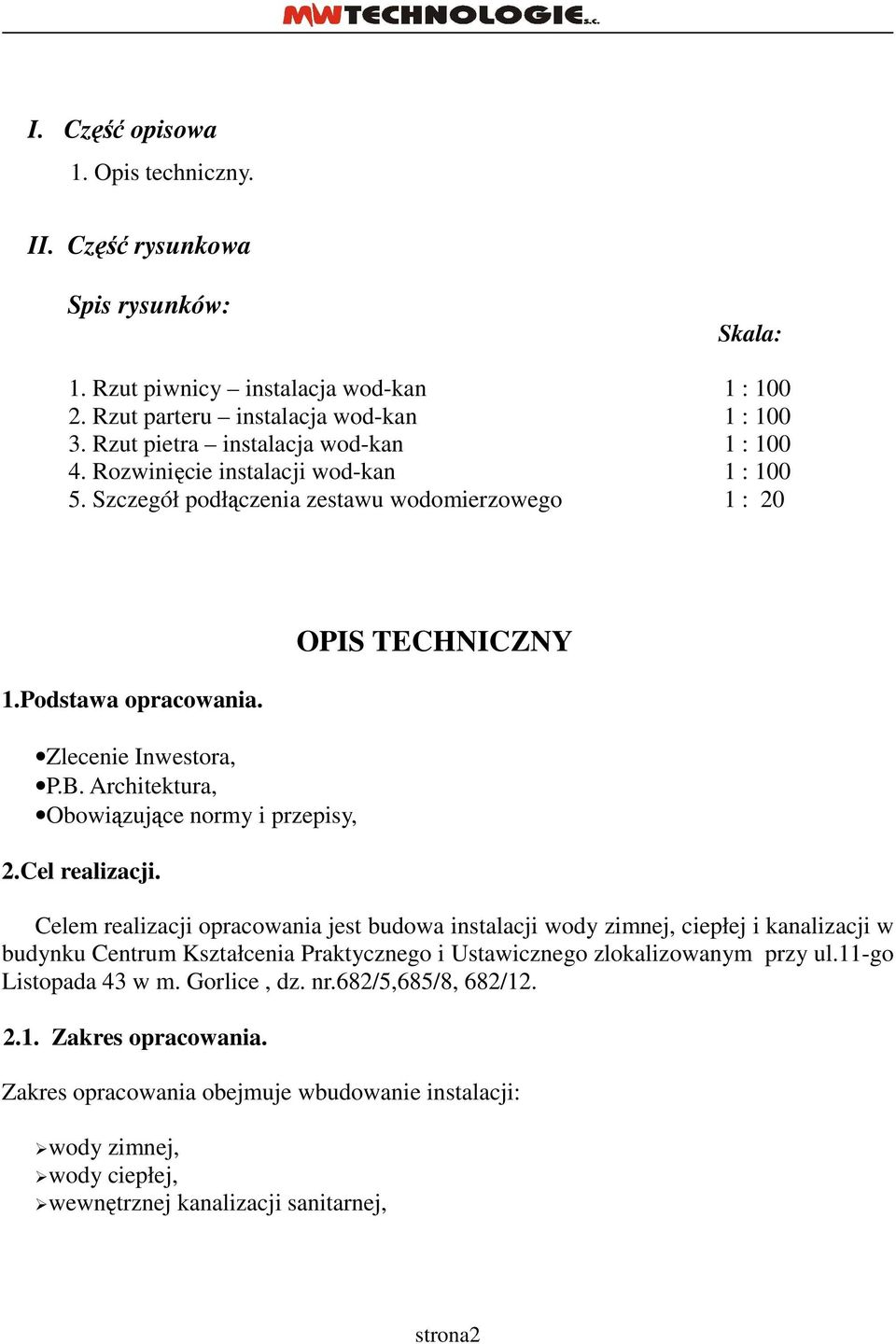

2 I. Część opisowa 1. Opis techniczny. II. Część rysunkowa Spis rysunków: Skala: 1. Rzut piwnicy instalacja wod-kan 1 : Rzut parteru instalacja wod-kan 1 : Rzut pietra instalacja wod-kan 1 : Rozwinięcie instalacji wod-kan 1 : Szczegół podłączenia zestawu wodomierzowego 1 : 20 1.Podstawa opracowania. Zlecenie Inwestora, P.B. Architektura, Obowiązujące normy i przepisy, 2.Cel realizacji. OPIS TECHNICZNY Celem realizacji opracowania jest budowa instalacji wody zimnej, ciepłej i kanalizacji w budynku Centrum Kształcenia Praktycznego i Ustawicznego zlokalizowanym przy ul.11-go Listopada 43 w m. Gorlice, dz. nr.682/5,685/8, 682/ Zakres opracowania. Zakres opracowania obejmuje wbudowanie instalacji: wody zimnej, wody ciepłej, wewnętrznej kanalizacji sanitarnej, strona2

3 3.Rozwiązania projektowe. Przepływ obliczeniowy dla rozbudowywanej części budynku: q = 0,4 x (Σqn) 0,54 + 0,48 = 0,4 x (11,18) 0,54 + 0,48 = 1,95 l/s Dobrano zestaw wodomierzowy, składający się z: - 2 zaworów odcinających (w tym jeden z kurkiem spustowym), - wodomierza skrzydełkowego typu JS-10 DN40 prod. PoWoGaz S.A. - zaworu zwrotnego antyskaŝeniowego Zestaw wodomierzowy zlokalizowano w piwnicy, w pomieszczeniu spełniającym normowe warunki. 3.1.Instalacja wody zimnej: Zasilanie w wodę projektowanego obiektu realizowane będzie z projektowanego przyłącza wodociągowego Ø100PE.Zastąpi on istniejący odcinek Ø50. Podłączenie nastąpi w piwnicy budynku. Wymiarowania przewodu wodociągowego dokonano metodą przepływu obliczeniowego wg PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy załoŝeniu, iŝ wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: q = 0,4 (Σqn) 0,54 + 0,48 Normatywny wypływ z dodatkowych punktów czerpalnych: sanitariat szt. qn qn n zlewozmywak 3 0,07 0,21 umywalka 21 0,07 1,47 miska ustępowa 14 0,13 1,82 natrysk 16 0,15 2,40 pisuar 4 0,30 1,20 qn = 7,10 Przepływ obliczeniowy: q = 0,4 x (7,10) 0,54 + 0,48 = 1,63 l/s strona3

4 Przewody wody zimnej zaprojektowano z rur polipropylenowych PP typ3, fusioterm firmy AQUATHERM, łączonych przez termiczne zgrzewanie polifuzyjne. Główne ciągi rozprowadzające prowadzić w posadzkach, natomiast podejścia do przyborów podtynkowo. Jako armaturę odcinającą przyjęto zawory kulowe gwintowane. Odcięcie podejść do armatury stanowić będą zawory kulowe. Przewody poziome prowadzić ze spadkiem 3 promil w kierunku źródła zasilania oraz mocować podporami przesuwnymi w odległości co: Ø16, Ø20 70 cm Ø25 85 cm Ø32 95 cm Ø40, Ø50 40 cm Wykonanie izolacji ciepłochronnej przewodów posadzkowych i w ścianach - otulinami z pianki poliuretanowej THERMACOMPACT STABIL gr. 13 mm lub równowaŝnych o tych samych parametrach, w wykonaniu z pianki poliuretanowej w płaszczu pvc. Odcięcie podejść do armatury stanowić będą zawory kulowe Ø Instalacja wody ciepłej: Źródło ciepła dla przygotowania c.w.u. podgrzewacze wody Viessmann Vitocell 100-V typ CVA o pojemności 1000L. Wymiarowania przewodów ciepłej wody wyznaczono dla chwilowych sekundowych natęŝeń przepływu. Normatywny wypływ z dodatkowych punktów czerpalnych: sanitariat szt. qn qn qn zlewozmywak 3 0,07 0,21 umywalka 21 0,07 1,47 natrysk 16 0,15 2,40 qn = 4,08 Przepływ obliczeniowy: q = 0,4 x (4,08) 0,54 + 0,48 = 1,33 l/s strona4

5 Przewody wody ciepłej zaprojektowano z rur polipropylenowych PP typ3, fusioterm firmy AQUATHERM, łączonych przez termiczne zgrzewanie polifuzyjne. Podobnie jak w przypadku wody zimnej przewody rozprowadzone będą podtynkowo i w posadzce. Prowadzenie przewodów, armatura oraz ich mocowanie - analogicznie do pkt Wykonanie izolacji ciepłochronnej otulinami z pianki poliuretanowej THERMACOMPACT STABIL gr. 13 mm. Odcięcia podejść do armatury stanowić będą zawory kulowe Ø15. UWAGA: Po wykonaniu instalacji według obowiązujących norm naleŝy przeprowadzić próbę ciśnieniową instalacji (1,0MPa). 4. Instalacja kanalizacji sanitarnej: Przepływ obliczeniowy kanalizacji sanitarnej określono wg PN-92/B Dodatkowy przepływ q s określono wg wzoru: gdzie: q s = K x ( AWs) 0,5 [dm 3 /s] K = 0,50 (odpływ charakterystyczny zaleŝny od przeznaczenia budynku) AWs równowaŝnik wypływu, zestawiony poniŝej: sanitariat szt. AWs AWsAWs zlewozmywak umywalka 21 0,5 10,5 miska ustępowa 14 2,5 35 pisuar 4 0,5 2 natrysk wpust podłogowy Zatem: q s = 0,5 x (90,5,5) 0,5 = 4,76 [dm3/s] strona5 AWs = 90,5 Odbiór ścieków bytowo gospodarczych z budynku nastąpi do istniejącej kanalizacji sanitarnej. Poziomy i piony kanalizacji wewnętrznej zaprojektowano z rur PCV kielichowych, łączonych na wcisk, uszczelkę gumową wg PN-80/C i PN-81/C Piony kanalizacyjne (prowadzone po ścianach w obudowie lub podtynkowo ) przed przejściem w

6 poziomy przewód odpływowy, w dolnej części zaopatrzyć w czyszczaki, w górnej zakończyć wywiewkami lub zaworami kanalizacyjnymi napowietrzającymi. Średnice instalacji zostały dobrane wg normy PN-92/B Instalacje kanalizacyjnewymagania projektowe. 5.Zewnętrzna część kanalizacji sanitarnej Ścieki sanitarne z budynku odprowadzane będą do istniejącej kanalizacji sanitarnej nowo projektowanym przewodem Ø200 PVC do istniejących studzienek kanalizacyjnych Ø800, oznaczonych na rys. nr 2 symbolami S2, S3. Roboty ziemne Rury układać w wykopie na podsypce piaskowej, zagęszczonej o grubości 20cm.Wykonanie wyprofilowań podłoŝa wykopu dla rur i złączy przeprowadzić bezpośrednio przed montaŝem rur na dnie wykopu. Wykopy wykonać zgodnie z norma branŝową BN 83/ oraz warunkami technicznymi. Roboty wykonywane będą w 70% mechanicznie i 30% ręcznie. Rurociągi z PVC moŝna układać przy temperaturze powietrza 0-30 C, a optymalne warunki 5-30 C. Wykopy o ścianach skośnych 1,0/0,6 (teren zielony) oraz o ścianach pionowych, deskowanych aŝurowo (ciągi jezdne). Szerokość dna wykopu dla wykopów liniowych 0,90 m. W miejscach łączenia rur wykonać poszerzenie wykopu o dalsze 0,30 m na długości 1,0 m. Dno wykopów naleŝy oczyścić z wszelkich kamieni oraz innych zanieczyszczeń mechanicznych. Materiał do podsypki powinien spełniać następujące wymagania: - nie powinny występować cząstki o wymiarach powyŝej 20 mm, - materiał nie moŝe być zmroŝony, - nie moŝe zawierać ostrych kamieni lub innego łamanego materiału. Obsypka rurociągu musi być wykonana natychmiast po zatwierdzeniu zakończonego posadowienia rurociągu. Połączenia rur PVC wykonać metodą wciskową, z uszczelnieniem. Wszystkie wykopy prowadzone w rejonie skrzyŝowań i zbliŝeń naleŝy wykonać ręcznie i pod nadzorem, uwaŝając by nie zniszczyć ani nie naruszyć istniejącej podziemnej infrastruktury. strona6

7 UWAGA: Badania szczelności rurociągu kanalizacyjnego wykonać zgodnie z PN-92/B Uwagi końcowe. - Całość prac powinna zostać wykonana przez uprawnionych monterów, pod nadzorem branŝowym - W trakcie realizacji robót przestrzegać przepisów bhp i p.poŝ. - Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania, - Instalacja powinna spełniać wymogi zawarte w Warunkach Technicznych Wykonania i Odbioru Robót Budowlanych - tom II -,,Instalacje Sanitarne i Przemysłowe Opracował: strona7
