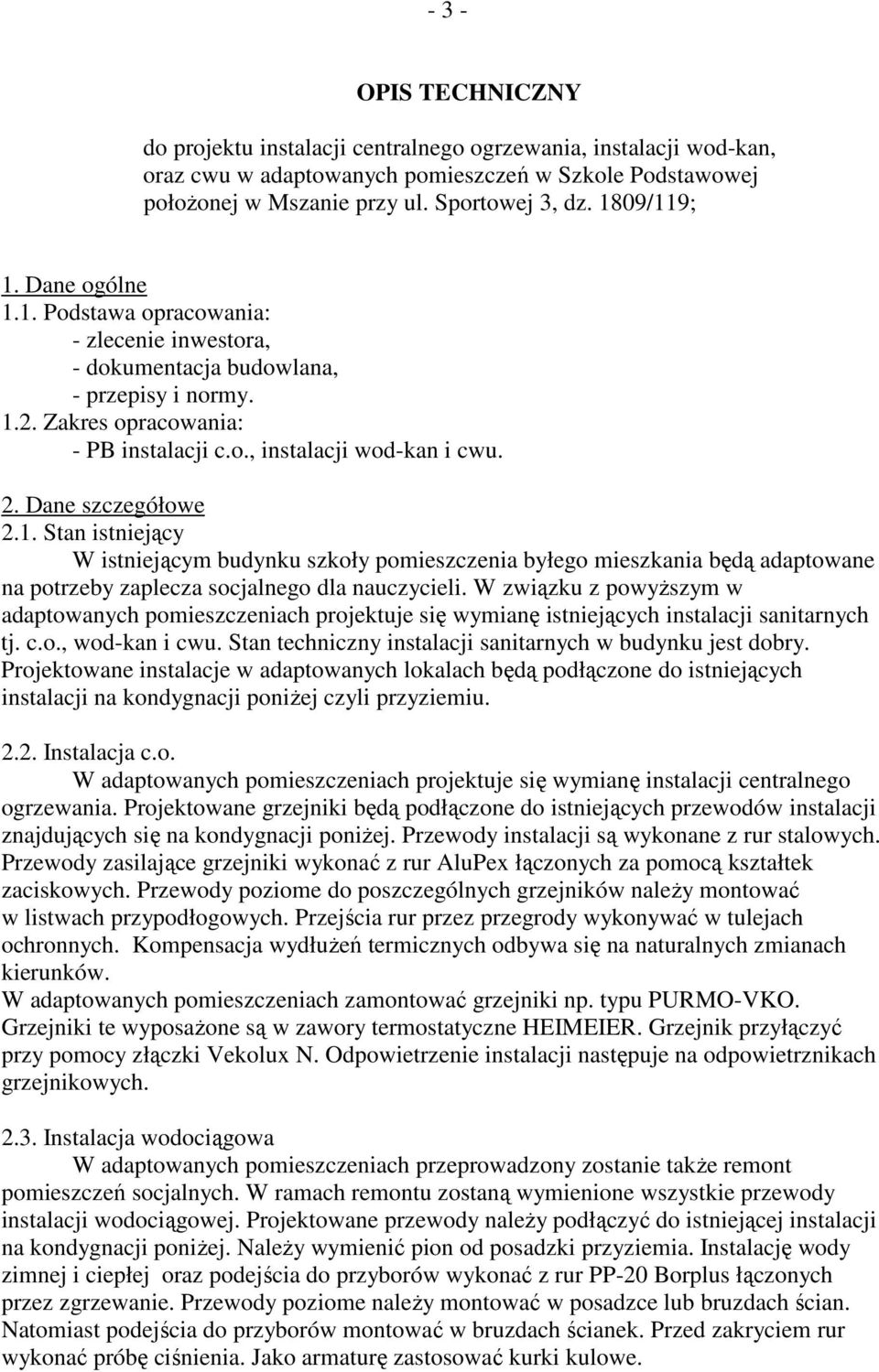

1 - 3 - OPIS TECHNICZNY do projektu instalacji centralnego ogrzewania, instalacji wod-kan, oraz cwu w adaptowanych pomieszczeń w Szkole Podstawowej połoŝonej w Mszanie przy ul. Sportowej 3, dz. 1809/119; 1. Dane ogólne 1.1. Podstawa opracowania: - zlecenie inwestora, - dokumentacja budowlana, - przepisy i normy Zakres opracowania: - PB instalacji c.o., instalacji wod-kan i cwu. 2. Dane szczegółowe 2.1. Stan istniejący W istniejącym budynku szkoły pomieszczenia byłego mieszkania będą adaptowane na potrzeby zaplecza socjalnego dla nauczycieli. W związku z powyŝszym w adaptowanych pomieszczeniach projektuje się wymianę istniejących instalacji sanitarnych tj. c.o., wod-kan i cwu. Stan techniczny instalacji sanitarnych w budynku jest dobry. Projektowane instalacje w adaptowanych lokalach będą podłączone do istniejących instalacji na kondygnacji poniŝej czyli przyziemiu Instalacja c.o. W adaptowanych pomieszczeniach projektuje się wymianę instalacji centralnego ogrzewania. Projektowane grzejniki będą podłączone do istniejących przewodów instalacji znajdujących się na kondygnacji poniŝej. Przewody instalacji są wykonane z rur stalowych. Przewody zasilające grzejniki wykonać z rur AluPex łączonych za pomocą kształtek zaciskowych. Przewody poziome do poszczególnych grzejników naleŝy montować w listwach przypodłogowych. Przejścia rur przez przegrody wykonywać w tulejach ochronnych. Kompensacja wydłuŝeń termicznych odbywa się na naturalnych zmianach kierunków. W adaptowanych pomieszczeniach zamontować grzejniki np. typu PURMO-VKO. Grzejniki te wyposaŝone są w zawory termostatyczne HEIMEIER. Grzejnik przyłączyć przy pomocy złączki Vekolux N. Odpowietrzenie instalacji następuje na odpowietrznikach grzejnikowych Instalacja wodociągowa W adaptowanych pomieszczeniach przeprowadzony zostanie takŝe remont pomieszczeń socjalnych. W ramach remontu zostaną wymienione wszystkie przewody instalacji wodociągowej. Projektowane przewody naleŝy podłączyć do istniejącej instalacji na kondygnacji poniŝej. NaleŜy wymienić pion od posadzki przyziemia. Instalację wody zimnej i ciepłej oraz podejścia do przyborów wykonać z rur PP-20 Borplus łączonych przez zgrzewanie. Przewody poziome naleŝy montować w posadzce lub bruzdach ścian. Natomiast podejścia do przyborów montować w bruzdach ścianek. Przed zakryciem rur wykonać próbę ciśnienia. Jako armaturę zastosować kurki kulowe.

2 - 4 - Przy umywalkach i zlewozmywakach stosować baterie stojące łączone od dołu. Na podejściach montować zawory odcinające ćwierćobrotowe. Przy natrysku zamontować baterię ścienne. Przygotowanie ciepłej wody dla celów socjalnych następuje w pojemnościowym elektrycznym podgrzewaczu wody o pojemności 60 dm 3. Podgrzewacz zabezpieczyć zaworem bezpieczeństwa SYR 2115 φ Instalacja kanalizacji sanitarnej W ramach remontu będą takŝe wymienione wszystkie przewody kanalizacyjne i przybory sanitarne. Wymianę przewodów kanalizacyjnych dokonać od posadzki kondygnacji przyziemia. Włączenia naleŝy wykonać do istniejących pionów. Przewody pionowe prowadzić w bruzdach. Podejścia do poszczególnych przyborów prowadzić w przestrzeni posadzki lub bruzdach ścian. Przewody kanalizacji sanitarnej wykonać z rur PVC firmy Wavin. Odcinki przewodów, które będą zakryte naleŝy zmontować szczególnie starannie oraz przeprowadzić próbę szczelności poprzez napełnienie przewodów wodą. Przed przystąpieniem do montaŝu naleŝy ustalić rodzaj armatury i urządzeń w celu wykonania prawidłowo podejść. Proponuje się zastosować miski ustępowe fajansowe montowane na stelaŝach systemowych, umywalki fajansowe, kratki podłogowe oraz zlewozmywak jednokomorowy z blachy nierdzewnej oraz brodzik. Piony kanalizacyjne wyprowadzić ponad dach i zakończyć rurami wywiewnymi. 3.Dane ogólne Całość robót naleŝy wykonać zgodnie z warunkami Wykonania i Odbioru Robót Budowlano-MontaŜowych cz.ii Instalacje i sieci sanitarne. MontaŜ urządzeń naleŝy wykonać zgodnie z wytycznymi producentów urządzeń i przez upowaŝnione osoby. Zastosowane urządzenia i materiały powinny posiadać wymagane certyfikaty i dopuszczenia. Zezwala się na zmianę materiałów lub rodzaju urządzeń pod warunkiem zachowania tych samych parametrów technicznych. Wykonanie instalacji zlecić osobom lub firmom posiadającym stosowne uprawnienia.

3 - 5 - Informacja bezpieczeństwa i ochrony zdrowia. 1. Zakres robót oraz kolejność realizacji poszczególnych obiektów. Roboty instalacyjne obejmują wykonanie następujących robót: - demontaŝ istniejących instalacji, - wykonanie instalacji centralnego ogrzewania, - wykonanie instalacji wod-kan. Kolejność realizacji robót: - demontaŝ istniejących instalacji w adaptowanych pomieszczeniach, - wykonanie przyłączenia projektowanych instalacji do istniejących instalacji, - realizacja robót instalacji wewnętrznych po wykonaniu robót budowlanych i przekazaniu frontu robót przez kierownika robót ogólnobudowlanych. 2. Wykaz istniejących obiektów budowlanych - istniejące instalacje w budynku. 3.Elementy zagospodarowania, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Elementami zagospodarowania terenu stwarzającymi zagroŝenie dla bezpieczeństwa ludzi są istniejące sieci: wodociągowa, gazowa, kanalizacji sanitarnej i deszczowej oraz sieć energetyczna napowietrzna. 4. Przewidywane zagroŝenia występujące podczas realizacji robót. ZagroŜenia występujące w trakcie realizacji robót to roboty prowadzone w pobliŝu istniejących instalacji w budynku oraz od uŝytkowników budynku (budynek czynny). Ponadto mogą wystąpić zagroŝenia w związku z prowadzeniem w obiekcie robót przez róŝne grupy pracowników oraz roboty z uŝyciem sprzętu do spawania lub lutowania. ZagroŜenie dla pracowników w trakcie robót moŝe być takŝe związane uŝywaniem niesprawnego sprzętu i narzędzi. Dodatkowo naleŝy zwrócić uwagę na bezpieczeństwo uŝytkowników budynku aby im uniemoŝliwić dostęp do miejsc prowadzonych prac. 5. Sposób prowadzenia instruktaŝu pracowników Przed przystąpieniem do robót montaŝowych instalacji sanitarnych naleŝy przeprowadzić szkolenie w zakresie przepisów bhp pracowników, którzy będą wykonywali te prace. Szkolenie to winno obejmować szkolenie ogólne oraz szkolenie stanowiskowe obejmujące zagroŝenie na danym stanowisku pracy. Szkolenie to winno objąć takŝe pracowników, którzy będą przystępowali do robót w trakcie prowadzonych robót. Szkolenie naleŝy przeprowadzić na budowie bezpośrednio przed rozpoczęciem robót. Szkolenie winien przeprowadzić kierownik robót lub upowaŝniony pracownik słuŝb bhp. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom W trakcie robót związanych z realizacją instalacji sanitarnych strefy wykonywania tych robót naleŝy oznakować i wygrodzić uniemoŝliwiając dostęp osób postronnych. Pracowników naleŝy wyposaŝyć w sprzęt ochrony osobistej. Kolejność robót naleŝy tak ustalić aby zapewnić dostęp i dojazd do obiektu w wypadku zaistnienia zagroŝenia. W trakcie robót instalacyjnych w budynku i na dachu naleŝy pracowników wyposaŝyć w sprzęt ochrony osobistej ponadto naleŝy zabezpieczyć te strefy przed dostępem osób postronnych. Pracownicy winny być wyposaŝeni w sprzęt i narzędzia umoŝliwiające im bezpieczne wykonywanie robót.

4 Zawartość projektu 1. Opis techniczny str. 3-4, 2. BIOZ str. 5, 3. Oświadczenie projektanta str. 6, 4. Uprawnienia i wpis do Izby Budownictwa str. 7, 5. Część rysunkowa: - rys. nr I-1 rzut instalacji c.o. skala 1:100 - rys. nr I-2 rzut instalacji wody skala 1:100 - rys. nr I-3 rzut instalacji kanalizacji skala 1:100

5 PROJEKT BUDOWLANY - INSTALACE SANITARNE Inwestor: Obiekt: Temat: ZESPÓŁ SZKÓŁ W MSZANIE MSZANA, UL. SPORTOWA 3 ZMIANA SPOSOBU UśYTKOWANIA KILKU POMIESZCZEŃ SZKOŁY NA POTRZEBY ZAPLECZA SOCJALNEGO DLA NAUCZYCIELI MSZANA, ul. SPORTOWA 3, dz. 1809/119; INSTALACJE SANITARNE C.O., WOD-KAN I CWU Projektował: Czerwiec, 2012r.
