- 2 - Bezluzowe sprzęgła mieszkowe metalowe GERWAH. Sprzęgła precyzyjne. Informacje ogólne... 3
|
|
- Grzegorz Zawadzki
- 7 lat temu
- Przeglądów:
Transkrypt
1
2 - 2 - Sprzęgła precyzyjne Spis treści Informacje ogólne... 3 Przegląd bezluzowych precyzyjnych sprzęgieł mieszkowych metalowych GERWAH... 4 Typ EKN... 7 Typ DKN... 8 Typ DKN/S... 9 Typ PKN Typ AKN Typ AKN-H Typ AKD Typ AKD-H Typ AK Typ CKN Typ PKA Typ PKB Wskazówki techniczne - dobór bezluzowego precyzyjnego sprzęgła mieszkowego Instrukcja montażu / demontażu Formularz zapytania ofertowego... 24
3 - 3 - Informacje ogólne Bezluzowe precyzyjne sprzęgła mieszkowe metalowe GERWAH charakteryzują następujące właściwości: Zakres zastosowania Bezluzowe precyzyjne sprzęgła mieszkowe stosowane są w sektorze mechanicznym, gdzie moment lub ruch obrotowy musi być przekazywany pomiędzy połączonymi elementami z najwyższą dokładnością, umożliwiającą precyzyjne przenoszenie kąta obrotu. Bezluzowe przekazywanie momentu obrotowego, Duża sztywność skrętna umożliwiająca precyzyjne przenoszenie kąta obrotu, Możliwość wykonania wersji o różnych sztywnościach skrętnych, Napędy o dużej dynamice ruchu Napędy pomp Niewielkie gabaryty i małe momenty bezwładności, Napędy liniowe Napędy wrzecion podnośników Mieszki ze stali nierdzewnej, Maszyny pakujące Kompensacja przemieszczeń poprzecznych, brabiarki osiowych i kątowych, Maszyny specjalne Brak zużycia, nie wymagają konserwacji i przestoju, Przenośniki Prosty i niezawodny sposób montażu, Znamionowy moment obrotowy od 0,1 do 5000 Nm, Zakres temperatur pracy w wykonaniu standardowym -30 C +100 C (wykonanie dla wyższych temperatur na zapytanie). Typ DKN w napędzie liniowym Typ AK w napędzie Kętnara Typ AKN w serwonapędzie / frezarce
4 - 4 - Przegląd bezluzowych precyzyjnych sprzęgieł mieszkowych GERWAH (1/3) Typ EKN Typ DKN Typ DKN/S Typ PKN Miniaturowe precyzyjne sprzęgło mieszkowe metalowe GERWAH ze śrubami zaciskowymi PARAMETRY PRACY: Nominalny moment obrotowy: 0,5 12 [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 3 28 [mm] Miniaturowe precyzyjne sprzęgło mieszkowe metalowe GERWAH z piastami zaciskowymi PARAMETRY PRACY: Nominalny moment obrotowy: 0,5 12 [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 3 24 [mm] Miniaturowe precyzyjne sprzęgło mieszkowe metalowe GERWAH z piastą zaciskową i trzpieniem rozprężnym PARAMETRY PRACY: Nominalny moment obrotowy: 0,5 12 [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów (piasta zaciskowa): 3 24 [mm] Średnica wałów (trzpień rozprężny): 8 16 [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH z piastami zaciskowymi (jedną z bolcami do szybkiego i łatwego montażu/demontażu) PARAMETRY PRACY: Nominalny moment obrotowy: 2,4 180 [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów (piasta stała): 3 42 [mm] Średnica wałów (piasta demontaż.): 3 42 [mm]
5 - 5 - Przegląd bezluzowych precyzyjnych sprzęgieł mieszkowych GERWAH (2/3) Typ AKN Typ AKN-H Typ AKD Typ AKD-H Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH o krótszej długości zabudowy i podwyższonej sztywności skrętnej, z piastami zaciskowymi PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 8 64 [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH o krótszej długości zabudowy i podwyższonej sztywności skrętnej, z dwuczęściowymi (dwudzielnymi) piastami zaciskowymi do szybkiego i łatwego montażu/demontażu PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 8 64 [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH z piastami zaciskowymi PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 8 75 [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH z dwuczęściowymi (dwudzielnymi) piastami zaciskowymi do szybkiego i łatwego montażu/demontażu PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 8 75 [mm]
6 - 6 - Przegląd bezluzowych precyzyjnych sprzęgieł mieszkowych GERWAH (3/3) Typ AK Typ CKN Typ PKA Typ PKB Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH z wewnętrznymi piastami stożkowymi z pierścieniami zaciskowymi PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 9 90 [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH do połączeń kołnierzowych PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH ze złączem profilowym i piastami zaciskowymi do szybkiego i łatwego montażu/demontażu PARAMETRY PRACY: Nominalny moment obrotowy: 0,5 600 [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: 3 64 [mm] Bezluzowe precyzyjne sprzęgło mieszkowe metalowe GERWAH ze złączem profilowym i pierścieniami zaciskowymi do szybkiego i łatwego montażu/demontażu PARAMETRY PRACY: Nominalny moment obrotowy: [Nm] Maksymalna prędkość obrotowa: [1/min] Średnica wałów: [mm]

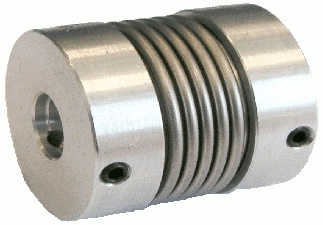

7 - 7 - Typ EKN miniaturowe precyzyjne sprzęgło mieszkowe ze śrubami zaciskowymi Rozmiar sprzęgła znamionowy (Nm) T KN 0,5 1,1 1,75 2,4 5,5 12 Sztywność skrętna (Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,1 0,15 0,2 0,1 0,15 0,2 0,1 0,15 0,1 0,2 0,25 0,1 0,2 0,15 0,25 dopuszczalne osiowe (±m m) K a 0,2 0,3 0,4 0,2 0,3 0,4 0,25 0,4 0,3 0,4 0,5 0,3 0,5 0,4 0,5 K w 1, , ,2 2 1, ,2 2 1,2 2 Moment bezwładności * (g cm 2 ) J 2 2 2,3 2,6 7, Moment dokręcania (Nm) M śrub zaciskowych A 0,5 0,5 1,5 1,5 3 3 Waga * (g) m prędkość obrotowa (min ) nmax *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø D1 / D2 od - do (mm H7) Ø D1 / D2 z rowkiem wpust. od - do (mm H7) C (mm) G (IS 4029/DIN 916) M3 M3 2 x M4 2 x M3 2 x M6 2 x M6 I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10 Ø11 Ø12 Ø13 Ø14 Ø15 Ø16 Ø17 Ø18 Ø20 Ø22 Ø24 Ø26 Ø28 4 0,5 0,5 0,5 0,5 0,5 0,5 0,5 9 0,7 0,9 1,1 1,1 1,1 1,1 1,1 15 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1, ,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 45 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5, ,3 8,5 9, **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Przykład numeru zamówieniowego: Wymagana tolerancja wałków: g6 lub h7 EKN 20/ 26-6 H7-10 H7 - XX Piasty: aluminium Długość L Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał Rowek wpustowy wg DIN
8 - 8 - Typ DKN miniaturowe precyzyjne sprzęgło mieszkowe z piastami zaciskowymi Rozmiar sprzęgła znamionowy (Nm) T KN 0,5 1,1 1,75 2,4 5,5 12 Sztywność skrętna (Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiow a (N/mm) C a poprzeczne (mm) K r 0,1 0,15 0,2 0,1 0,15 0,2 0,1 0,15 0,1 0,2 0,25 0,1 0,2 0,15 0,25 dopuszczalne osiowe (±mm) K a 0,2 0,3 0,4 0,2 0,3 0,4 0,25 0,4 0,3 0,4 0,5 0,3 0,5 0,4 0,5 K w 1, , ,2 2 1, ,2 2 1,2 2 Moment bezwładności * (g cm 2 ) J 2,6 2,6 2,9 3, Moment dokręcania śrub (Nm) M A 0,3 0,3 0, Waga * (g) m prędkość obrotowa (min ) nmax *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø H (mm) max Ø D1 / D2 od (mm H7) do (mm H7) C (mm) G (IS 4762/DIN 912) M2 M2 M2,5 M3 M4 M4 K (mm) I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęg ła Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10 Ø11 Ø12 Ø13 Ø14 Ø15 Ø16 Ø17 Ø18 Ø19 Ø20 Ø21 Ø22 Ø24 4 0,5 0,5 0,5 0,5 0,5 0,5 9 0,5 0,5 0,5 0,5 0,5 0,5 15 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1, ,7 2,3 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 45 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5, , **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Przykład numeru zamówieniowego: Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie DKN 20/42-6 H7-10 H7 - XX Długość L Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał
9 - 9 - Typ DKN/S miniaturowe precyzyjne sprzęgło mieszkowe z piastą zaciskową i trzpieniem rozprężnym Rozmiar sprzęgła znamionowy (Nm) T KN 0,5 1,1 1,75 2,4 5,5 12 Sztywność skrętna (Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a dopuszczalne poprzeczne (mm) K r 0,1 0,15 0,2 0,1 0,15 0,2 0,1 0,15 0,1 0,2 0,25 0,1 0,2 0,15 0,25 osiowe (±m m) K a 0,2 0,3 0,4 0,2 0,3 0,4 0,25 0,4 0,3 0,4 0,5 0,3 0,5 0,4 0,5 K w 1, , ,2 2 1, ,2 2 1,2 2 Moment bezwładności * 2 (g cm ) J Moment dokręcania śruby G (Nm) M A 0,3 0,3 0, Moment dokręcania śruby G1 (Nm) M A1 1,8 1, Waga * (g) m prędkość obrotowa -1 (min ) nmax *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± J (mm) Ø A (mm) Ø H (mm) max Ø D1 Piasta: od - do (mm H7) Ø D2 Trzpień: (mm) C (mm) G (IS 4762/DIN 912) M2 M2 M2,5 M3 M4 M4 G1 (IS 4762/DIN 912) M3 M3 M4 M4 M5 M6 K (mm) I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10 Ø11 Ø12 Ø13 Ø14 Ø15 Ø16 Ø17 Ø18 Ø19 Ø20 Ø21 Ø22 Ø24 4 0,5 0,5 0,5 0,5 0,5 0,5 9 0,5 0,5 0,5 0,5 0,5 0,5 15 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1, ,7 2,3 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 45 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5, , **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Przykład numeru zamówieniowe go: Wymagana tolerancja wałków: g6 lub h7 DKN/S 20/ H7 - XX Piasta: aluminium Długość L Średnica otworu D1 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie
10 Typ PKN bezluzowe precyzyjne sprzęgło mieszkowe z piastami zaciskowymi (jedną z bolcami do szybkiego i łatwego montażu/demontażu) Rozmiar sprzęgła 2 4, znamionowy (Nm) T KN 2,4 5, Sztywność skrętna (10 3 Nm/rad) C y dyn 1,5 6, Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,2 0,1 0,15 0,2 0,1 0,1 0,2 0,2 dopuszczalne osiowe (±mm) K a 0,4 0,3 0,4 0,5 0,4 0,4 0,4 0,4 K w 1,2 1,2 1,2 1, Moment bezwładności * (10-3 Kgm 2 ) J 0,02 0,03 0,04 0,054 0,123 0,325 0,884 0,884 Moment dokręcania śrub (Nm) M A 1, Waga * (kg) m 0,032 0,066 0,092 0,164 0,28 0,494 0,855 0,855 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła 2 4, L (długość po zasprzęgleniu) (mm) -2 lub -2, ,5 53,5 70, ,5 102,5 102,5 L1 (mm) L2 (mm) 11, , Ø A (mm) Ø H (mm) max Ø D1 od - do (mm H7) Ø D2 (od str. dzielonej) od - do (mm H7) 3-9, C (mm) N (mm) K (mm) I (mm) G (IS 4762/DIN 912) M3 M4 M4 M5 M6 M8 M10 M10 Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø3 Ø4 Ø5 Ø6 Ø8 Ø10 Ø12 Ø14 Ø15 Ø18 Ø20 Ø22 Ø25 Ø28 Ø30 Ø32 Ø35 Ø36 Ø38 Ø40 Ø42 2 1,7 2,3 2,4 2,4 2,4 4,5 5,5 5,5 5,5 5,5 5,5 5, **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: PKN H7-35 H7 - XX Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał
11 Typ AKN bezluzowe precyzyjne sprzęgło mieszkowe o krótszej długości zabudowy i podwyższonej sztywności skrętnej, z piastami zaciskowymi Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,2 0,1 0,1 0,2 0,2 0,2 0,2 0,2 dopuszczalne osiowe (±mm) K a 0,5 0,4 0,4 0,4 0,4 0,4 0,4 0,5 K w 1, Moment bezwładności * (10-3 Kgm 2 ) J 0,05 0,11 0,29 0,87 0,87 1,44 3 4,7 Moment dokręcania śrub (Nm) M A Waga * (kg) m 0,133 0,245 0,406 0,742 0,742 1,054 1,434 1,949 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø H (mm) max Ø D1 / D2 od (mm H7) do (mm H7) C (mm) G (IS 4762/DIN 912) M5 M6 M8 M10 M10 M12 M12 M14 K (mm) I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø8 Ø9 Ø10 Ø11 Ø12 Ø13 Ø15 Ø16 Ø18 Ø20 Ø22 Ø25 Ø28 Ø30 Ø35 Ø40 Ø45 Ø50 Ø55 Ø60 Ø **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: AKN H7-35 H7 - XX Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał
12 Typ AKN-H bezluzowe precyzyjne sprzęgło mieszkowe o krótszej długości zabudowy i podwyższonej sztywności skrętnej z dwuczęściowymi (dwudzielnymi) piastami zaciskowymi do szybkiego i łatwego montażu/demontażu Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,2 0,1 0,1 0,2 0,2 0,2 0,2 0,2 dopuszczalne osiowe (±mm) K a 0,5 0,4 0,4 0,4 0,4 0,4 0,4 0,5 K w 1, Moment bezwładności * (10-3 Kgm 2 ) J 0,05 0,11 0,29 0,87 0,87 1,44 3 4,7 Moment dokręcania śrub (Nm) M A Waga * (kg) m 0,15 0,25 0,42 0,77 0,77 1,11 1,50 2,00 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø H (mm) max Ø D1 / D2 od - do (mm H7) Ø D1 / D2 z rowkiem wpust. od - do (mm H7) C (mm) C1 (mm) ,5 G (IS 4762/DIN 912) M5 M6 M8 M10 M10 M12 M12 M14 K (mm) I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø8 Ø9 Ø10 Ø11 Ø12 Ø14 Ø15 Ø18 Ø20 Ø22 Ø24 Ø25 Ø28 Ø30 Ø35 Ø40 Ø45 Ø50 Ø55 Ø60 Ø ,6 15, ,7 20, **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: AKN-H H7-35 H7 - XX Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał
13 Typ AKD bezluzowe precyzyjne sprzęgło mieszkowe z piastami zaciskowymi Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiow a (N/mm) C a poprzeczne (mm) K r 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,35 dopuszczalne osiowe (±m m) K a 0,5 0,5 0,5 0,5 0,5 0,5 0,5 1 3,5 K w 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Moment bezwładności * -3 2 (10 Kgm ) J 0,06 0,1 0,3 0,9 0,9 1,5 3,2 4,9 17,5 Moment dokręcania śrub (Nm) M A Waga * (kg) m 0,143 0,263 0,434 0,792 0,792 1,117 1,495 2,038 6,06 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø H (mm) max Ø D1 / D2 od (mm H7) do (mm H7) C (mm) G (IS 4762/DIN 912) M5 M6 M8 M10 M10 M12 M12 M14 2xM16 K (mm) I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø8 Ø9 Ø10 Ø11 Ø12 Ø14 Ø15 Ø16 Ø18 Ø20 Ø25 Ø30 Ø35 Ø40 Ø45 Ø50 Ø55 Ø60 Ø65 Ø70 Ø **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Przykład num eru zamówieniowego: Wymagana tolerancja wałków: g6 lub h7 AKD H7-35 H7 - XX Średnica otworu D1 Piasty do rozmiaru 500: aluminium Średnica otworu D2 Piasty od rozmiaru 800: stal węglowa Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie Inne wymiary na zapytanie
14 Typ AKD-H bezluzowe precyzyjne sprzęgło mieszkowe z dwuczęściowymi (dwudzielnymi) piastami zaciskowymi do szybkiego i łatwego montażu/demontażu Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiow a (N/mm) C a poprzeczne (mm) K r 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,35 dopuszczalne osiowe (±m m) K a 0,5 0,5 0,5 0,5 0,5 0,5 0,5 1 3,5 K w 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Moment bezwładności * (10-3 Kgm 2 ) J 0,06 0,1 0,3 0,9 0,9 1,5 3,2 4,9 17,5 Moment dokręcania śrub (Nm) M A Waga * (kg) m 0,16 0,268 0,448 0,82 0,82 1,173 1,561 2,089 6,06 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø H (mm) max Ø D1 / D2 od (mm H7) do (mm H7) C (mm) C1 (mm) ,5 34 G (IS 4762/DIN 912) M5 M6 M8 M10 M10 M12 M12 M14 M16 K (mm) I (mm) Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø8 Ø9 Ø10 Ø11 Ø12 Ø14 Ø15 Ø18 Ø20 Ø24 Ø25 Ø30 Ø35 Ø40 Ø45 Ø50 Ø55 Ø60 Ø65 Ø70 Ø **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Wykonanie ze stali szlachetnej na zapytanie Inne wymiary na zapytanie Przykład nume ru zamówieniowego: Piasty: aluminium Rowek wpustowy wg DIN AKD-H H7-35 H7 - XX Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał
15 Typ AK bezluzowe precyzyjne sprzęgło mieszkowe z wewnętrznymi piastami stożkowymi z pierścieniami zaciskowymi Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,1 0,2 0,1 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 dopuszczalne osiowe (±mm) K a 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0, K w 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1,5 1,5 1,5 1,5 Moment bezwładności* (10-3 Kgm 2 ) J 0,15 0,24 0,65 0,65 0,87 2,33 5,73 26,1 26, Moment dokręcania śrub (Nm) M A 3 8, Waga* (kg) m 0,281 0,482 0,846 0,846 1,005 1,915 2,448 9,978 9,202 11,135 19,877 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L ** (mm) ± E (mm) J (mm) Ø A (mm) Ø B (mm) Ø D1 od - do (mm H7) Ø D2 od - do (mm H7) Ø T (mm) G (IS 4017/DIN 912) 6 x M4 6 x M6 6 x M6 6 x M6 6 x M6 6 x M8 6 x M8 6 x M16 6 x M16 6 x M12 6 x M16 **) Należy uwzględnić przestrzeń zabudowy dla śrub demontażowych. Przenoszony moment obrotowy*** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø9 Ø10 Ø12 Ø14 Ø15 Ø18 Ø20 Ø25 Ø30 Ø35 Ø40 Ø45 Ø50 Ø55 Ø60 Ø65 Ø70 Ø75 Ø80 Ø85 Ø ***) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Wewnętrzne piasty stożkowe do rozmiaru 500: aluminium Wewnętrzne piasty stożkowe od rozmiaru 800: stal węglowa Pierścienie zaciskowe: stal węglowa Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: AK 150/79-30 H7-35 H7 - XX Długość L Średnica otworu D1 Średnica otworu D2 Pozostałe dane, np. inny materiał
16 Typ CKN bezluzowe precyzyjne sprzęgło mieszkowe do połączeń kołnierzowych Rozmiar sprzęgła znamionowy ** (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,2 0,1 0,2 0,1 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 dopuszczalne osiowe (±mm) K a 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0, K w 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1,5 1,5 1,5 1,5 Moment bezwładności (10-3 Kgm 2 ) J 0,05 0,09 0,16 0,43 0,43 0,8 1,7 2, Moment dokręcania śrub (Nm) M A 5,9 5, * Waga (kg) m 0,063 0,117 0,192 0,356 0,356 0,477 0,591 0,876 3,737 3,728 3,895 11,29 prędkość obrotowa (min -1 ) n max *) Powierzchnie gwintu muszą być suche i odtłuszczone **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Rozmiar sprzęgła L (mm) ± Ø A (mm) Ø B (mm) Ø D1; D2 (mm H7) Ø T (mm) M - głębokość nośna gwintu (mm) G*** 6 x M5 6 x M5 6 x M6 6 x M6 6 x M6 6 x M6 6 x M8 6 x M8 ***) Klasa śrub powinna być zgodna z wartością momentu dokręcania śrub M A. Piasty do rozmiaru 500: aluminium Piasty od rozmiaru 800: stal węglowa Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: CKN 150/52 - XX Długość L Pozostałe dane, np. inny materiał 6 x M16 6 x M16 6 x M16 6 x M16
17 Typ PKA bezluzowe precyzyjne sprzęgło mieszkowe metalowe ze złączem profilowym i piastami zaciskowymi do szybkiego i łatwego montażu/demontażu (1/2) Rozmiar sprzęgła 0,4 0,9 1,5 2 4,5 znamionowy (Nm) T KN 0,5 1,1 1,75 2,4 5,5 Sztywność skrętna (10 3 Nm/rad) C y dyn 0,25 0,19 0,15 0,5 0,38 0,3 0,75 0,7 1,5 1,3 1 6,5 4 Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,1 0,15 0,2 0,1 0,15 0,2 0,1 0,15 0,1 0,2 0,25 0,1 0,2 dopuszczalne osiowe (±mm) K a 0,2 0,3 0,4 0,2 0,3 0,4 0,25 0,4 0,3 0,4 0,5 0,3 0,5 K w 1, , ,2 2 1, ,2 2 Moment bezwładności * (10-3 Kgm 2 ) J 0,0003 0,0004 0,0010 0,0011 0,0028 0,0030 0,0031 0,0112 0,0117 Moment dokręcania śrub (Nm) M A 0,03 0,6 0,8 1,5 3 Naprężenie montażowe (mm) V 0,4 0,4 0,5 0,5 0,7 Waga * (kg) m 0,008 0,009 0,010 0,009 0,010 0,011 0,015 0,017 0,028 0,030 0,032 0,067 0,071 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła 0,4 0,9 1,5 2 4,5 L (mm) ± , ,5 31,5 35, L1 (mm) L2 (mm) 6,5 6, ,5 Ø A (mm) Ø H (mm) max ,5 27,5 34,5 Ø D1 od - do (mm H7) Ø D2 (od str. dzielonej) od - do (mm H7) C (mm) 7 7 8, K (mm) ,5 I (mm) 2,4 2,4 3 3,5 4,5 G (IS 4762/DIN 912) M2 M2 M2,5 M3 M4 Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10 Ø11 Ø12 Ø13 Ø14 Ø15 Ø16 Ø17 Ø18 Ø19 Ø20 Ø21 Ø22 Ø24 0,4 0,5 0,5 0,5 0,5 0,5 0,5 0,9 0,5 0,5 0,5 0,5 0,5 0,5 1,5 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1,75 2 1,7 2,3 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 4,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 5,5 **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: PKA 2 / 43-6 H7-10 H7 - D - XX Długość L Średnica otworu D1 Średnica otworu D2 Typ złącza profilowego: C = synchroniczne (jednopozycyjne) D = asynchroniczne (wielopozycyjne) Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał
18 Typ PKA bezluzowe precyzyjne sprzęgło mieszkowe metalowe ze złączem profilowym i piastami zaciskowymi do szybkiego i łatwego montażu/demontażu (2/2) Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn 8,1 6, Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,15 0,25 0,2 0,2 0,1 0,2 0,1 0,2 0,2 0,2 0,2 1,5 0,2 1,5 dopuszczalne osiowe (±mm) K a 0,4 0,5 0,5 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,5 1 K w 1,2 2 1,5 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 Moment bezwładności * (10-3 Kgm 2 0,025 0,027 0,048 0,058 0,133 0,143 0,322 0,332 0,828 0,858 ) J ,299 3,454 5,585 5,855 Moment dokręcania śrub (Nm) M A Naprężenie montażowe (mm) V 1 0,5-1,0 0,5-1,0 0,5-1,5 0,5-1,5 0,5-1,5 0,5-2,0 Waga * (kg) m 0,097 0,107 0,156 0,166 0,282 0,300 0,482 0,510 0,803 0,853 1,71 1,77 2,39 2,49 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± L1 (mm) ,5 73, L2 (mm) 11 17, ,5 40,5 Ø A (mm) Ø H (mm) max. 41,5 47,5 56,5 66, Ø D1 od - do (mm H7) Ø D2 (od str. dzielonej) od - do (mm H7) C (mm) 14 16, ,5 27, K (mm) 15,5 17, , I (mm) 4,8 5,5 7, ,5 15 G (IS 4762/DIN 912) M4 M5 M6 M8 M10 M12 M14 Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar Ø5 Ø6 Ø7 Ø8 Ø9 Ø10Ø11 Ø12 Ø13 Ø14Ø15Ø16Ø17Ø18Ø19Ø20Ø21Ø22Ø24Ø25Ø28Ø30 Ø35 Ø40 Ø45 Ø50Ø55Ø60 Ø64 sprzęgła , **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Rowek wpustowy wg DIN Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: PKA 10 / H7-20 H7 - D - XX Długość L Średnica otworu D1 Średnica otworu D2 Typ złącza profilowego: C = synchroniczne (jednopozycyjne) D = asynchroniczne (wielopozycyjne) Pozostałe dane, np. inne pasowanie rowka wpustowego, inny materiał

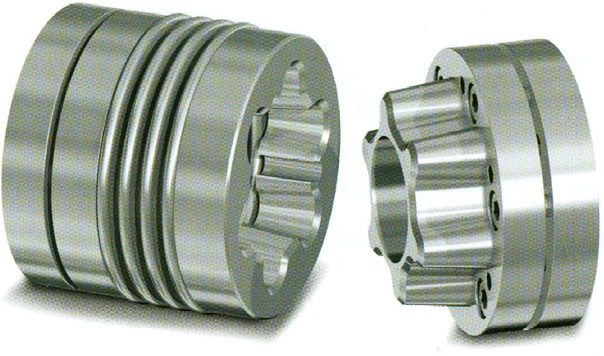

19 Typ PKB bezluzowe precyzyjne sprzęgło mieszkowe metalowe ze złączem profilowym i pierścieniami zaciskowymi do szybkiego i łatwego montażu/demontażu Rozmiar sprzęgła znamionowy (Nm) T KN Sztywność skrętna (10 3 Nm/rad) C y dyn Sztywność promieniowa (N/mm) C r Sztywność osiowa (N/mm) C a poprzeczne (mm) K r 0,2 0,2 0,1 0,2 0,1 0,2 0,2 0,2 0,2 0,2 0,2 0,2 dopuszczalne osiowe (±mm) K a 0,5 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,4 0,5 0,5 1 K w 1,5 1,5 1 1,5 1 1,5 1 1,5 1 1,5 1 1,5 Moment bezwładności * (10-3 Kgm 2 ) J 0,0736 1,1769 0,1994 0,2098 0,4530 0,4790 1,2500 1,3160 5,3091 5,4657 7,7651 8,0348 Moment dokręcania śrub (Nm) M A 2 2, Naprężenie montażowe (mm) V 0,5-1,0 0,5-1,0 0,5-1,5 0,5-1,5 0,5-1,5 1,0-2,0 Waga * (kg) m 0,254 0,264 0,432 0,449 0,657 0,685 1,209 1,259 3,043 3,104 3,521 3,611 prędkość obrotowa (min -1 ) n max *) Wartość momentu bezwładności oraz wagę podano dla największych średnic wewnętrznych (Ø D1 / D2) dla poszczególnych typów. Rozmiar sprzęgła L (mm) ± L1 (mm) ,5 89, L2 (mm) Ø A (mm) Ø H (mm) max Ø D1 od - do (mm H7) Ø D2 (od str. dzielonej) od - do (mm H7) C (mm) G (IS 4762/DIN 912) M4 M4 M5 M5 M8 M8 Przenoszony moment obrotowy** [Nm] w zależności od wielkości otworów w piastach: Rozmiar sprzęgła Ø10 Ø12 Ø14 Ø15 Ø16 Ø18 Ø20 Ø22 Ø24 Ø26 Ø30 Ø32 Ø35 Ø38 Ø40 Ø44 Ø48 Ø50 Ø55 Ø **) Przenoszone momenty obrotowe są gwarantowane jedynie przy zachowaniu wszystkich powyższych parametrów. Wymagana tolerancja wałków: g6 lub h7 Piasty: aluminium Wykonanie ze stali szlachetnej na zapytanie Przykład numeru zamówieniowego: PKB 18 / H7-16 H7 - D - XX Długość L Średnica otworu D1 Średnica otworu D2 Typ złącza profilowego: C = synchroniczne (jednopozycyjne) D = asynchroniczne (wielopozycyjne) Pozostałe dane, np. inny materiał
20 Wskazówki techniczne (1/2) Dobór bezluzowego precyzyjnego sprzęgła mieszkowego - Przykład obliczeń Informacje o produkcie Precyzyjne, bezluzowe i sztywne skrętnie sprzęgła mieszkowe GERWAH są dostarczane jako gotowe do montażu. Metalowy mieszek wykonany jest ze stali nierdzewnej, natomiast pozostałe elementy sprzęgła wykonane są z aluminium lub stali i mogą być częściowo pokryte powłoką ochronną. Standardowo sprzęgła dostarczane są z otworami wg pasowania IS H7 (zalecane pasowanie połączenia piasty sprzęgła z wałem to H7/g6). W przypadku innego pasowania luz nie powinien przekroczyć zakresu 0,01-0,05 mm. Przeniesienie momentu obrotowego między piastą sprzęgła a wałem następuje w wyniku występowania sił nacisku i sił tarcia na powierzchniach styku. W trakcie montażu należy zwrócić szczególną uwagę na wartość momentu dokręcenia śrub mocujących, jak również na stan powierzchni styków, które muszą być odtłuszczone. Współczynnik chropowatości wału R tmax powinien wynosić 16μ. Dostępne są również wykonania z rowkiem wpustowym. Podane wartości przenoszonych momentów obrotowych mogą być bezpiecznie przekazywane (są gwarantowane) jedynie przy zachowaniu wszystkich wymienionych zaleceń. W przeciwnym wypadku wartości maksymalnych momentów obrotowych muszą być zredukowane. Dobór precyzyjnego sprzęgła mieszkowego w oparciu o moment obrotowy Precyzyjne sprzęgła mieszkowe GERWAH dobiera się najczęściej w oparciu o podany w kartach katalogowych nominalny moment obrotowy T KN, przy czym wartość nominalnego momentu obrotowego musi być zawsze większa od wartości momentu przekazywanego T AS. Zasadę tę stosuje się najczęściej dla sprzęgieł współpracujących z serwonapędami, których moment przyspieszenia w obu kierunkach wielokrotnie przekracza wartość nominalnego momentu obrotowego. Przy zastosowaniu sprzęgieł mieszkowych w napędach sterujących o wysokiej dynamice ruchu zaleca się przyjęcie następujących wartości dla współczynnika K: K = 1,5 dla ruchu jednostajnego K = 2 dla ruchu zmiennego K = 2,5-4 przy gwałtownych zmianach ruchu (uderzeniowy charakter pracy) K = 1,5-2 dla serwonapędów w obrabiarkach K T Przykład zastosowania bezluzowego precyzyjnego sprzęgła mieszkowego. T KN AS J Mot J Masz J Masz Nm W przypadku wystąpienia trudności w doborze właściwego sprzęgła oferujemy państwu naszą pomoc.
21 Wskazówki techniczne (2/2) Dobór precyzyjnego sprzęgła mieszkowego z uwzględnieniem dynamicznej sztywności skrętnej Pomimo, że sprzęgła mieszkowe są bezluzowe i posiadają dużą sztywność skrętną, należy pamiętać, że łączą one dwie wirujące masy. W niekorzystnych przypadkach sprzęgła mogą działać jak sprężyny skrętne o dużej sztywności, dlatego też regulacyjne częstotliwości napędu i częstotliwości harmoniczne prądu twornika nie mogą znajdować się w zakresie częstotliwości rezonansowej sprzęgła. W praktyce częstotliwość rezonansowa sprzęgła f res musi być dwukrotnie wyższa od częstotliwości wzbudzenia napędu. Dynamiczna sztywność skrętna C Tdyn została dobrana w taki sposób, aby zakres jej wartości w większości zastosowań nie pokrywał się z częstotliwościami szkodliwymi. W standardzie sprzęgła dostępne są w wersjach z różnymi sztywnościami skrętnymi. W przypadku wystąpienia trudności w doborze właściwego sprzęgła oferujemy państwu naszą pomoc. Przykład obliczeń przy doborze bezluzowego sprzęgła mieszkowego do napędu obrabiarek Element napędzający: Serwonapęd I FT 5104, maksymalny moment obrotowy T AS = 160 Nm, moment bezwładności J Mot = 18,3 x 10-3 kgm 2 Element napędzany: brabiarka, moment bezwładności śruby pociągowej tocznej i suportu: J Masz = 17 x 10-3 kgm 2 Ze względu na małe wartości momentów bezwładności precyzyjnych sprzęgieł mieszkowych, pomija się je w obliczeniach. Dla serwonapędów obrabiarek przyjęto współczynnik obciążenia K = 2; f res 1 2 C Tdyn J J Mot Mot J J Dobór precyzyjnego sprzęgła mieszkowego ze względu na przenoszony moment obrotowy: Proponowane sprzęgło: AKD 200, T KN = 200 Nm, C Tdyn = 120 x 10 3 Nm / rad 3 2 J Masz Kgm TKN K TAS Nm J J 18, Kgm Mot Masz Zaproponowane sprzęgło przenosi wystarczająco większy moment obrotowy od obliczonego: 200 Nm 3 >= 154 Nm Dobór precyzyjnego sprzęgła mieszkowego ze względu na częstotliwość rezonansową 2 1 J Kgm Mot J Masz 1 0,0183 0,017 f res CTdyn Nm / rad 587Hz 2 2 J J 2 0,0183 0,017 Kgm Mot Masz bliczona wartość częstotliwości rezonansowej sprzęgła jest znacząco wyższa od częstotliwości oczekiwanej. Dla większości standardowych napędów, np. obrabiarek numerycznych wartość częstotliwości wzbudzenia napędu zawiera się w granicach Hz. Masz Masz Nm Hz
22 Montaż Instrukcja montażu / demontażu (1/2) czyścić i odtłuścić końce łączonych wałów oraz otwory piast sprzęgła. Sprawdzić wymiary i tolerancje wykonania średnic. Wprowadzić końce wałów łączonych elementów do piast sprzęgła i po wypozycjonowaniu osiowym dokręcić śruby sprzęgła. Nie przekraczać podanych w tabelach dla poszczególnych sprzęgieł: momentu dokręcania śrub oraz dopuszczalnych odchyłek podłużnego, poprzecznego i kątowego pozycjonowania końcówek łączonych wałów. Demontaż Po odkręceniu śrub piasty sprzęgła, można odsunąć od siebie łączone wały i wyjąć sprzęgło. W przypadku sprzęgieł typu AK poluzowania pierścieni zaciskowych dokonuje się poprzez wkręcenie śrub w otwory demontażowe. Zastosowanie: Ma być zastosowane sprzęgło mieszkowe CKN 80/62. Miejsce zainstalowania sprzęgła przewiduje następujące niedokładności pozycjonowania. Kr 0, 1 mm Ka 0, 1 mm Kw 0, 2 Czy podane powyżej wartości niedokładności są do zaakceptowania dla wybranego sprzęgła? Dobór: Zgodnie z tabelą z danymi technicznymi danego sprzęgła typu CKN, dopuszczalne niedokładności wynoszą: Krn 0, 2 mm Kan 0, 5 mm Kwn 1, 5 Pozycjonowanie Jeśli równocześnie występuje kilka składowych niedokładności pozycjonowania to żadna z nich nie może osiągać maksymalnej dopuszczalnej wartości. W tym przypadku należy przeprowadzić ponowne wyosiowanie łączonych elementów celem zmniejszenia niedokładności ich ustawienia. Suma składowych rzeczywistych niedokładności nie może przekroczyć 100% (suma procentowych udziałów w maksymalnych dopuszczalnych wartościach odchyłek położenia). Rysunki poniżej pokazują poszczególne składowe niedokładności pozycjonowania. Czym dokładniejsze pozycjonowanie wałów, tym większa możliwość kompensacji przez sprzęgło występujących dodatkowych niedokładności. Ma to również pozytywny wpływ na żywotność, cichy charakter pracy i dokładność przenoszenia obrotów przez sprzęgło. Żądajcie Państwo zawsze szczegółowych dla poszczególnych typów sprzęgieł instrukcji montażowych. trzymane poprzeczne przesunięcie promieniowe Kr = 0,1 mm wynosi około 50% maksymalnej dopuszczalnej wartości dla danego sprzęgła. Wartość Ka = 0,1 mm stanowi 20% dopuszczalnej maksymalnej wartości wartość odchyłki osiowej. Wartość Kw = 0,2 stanowi 13% maksymalnej dopuszczalnej wartości odchyłki kątowej. Wzór empiryczny: K K r rm K a K w 100% 100% 100% 100% K K an cena z wykorzystaniem wzoru empirycznego: Sprzęgło może być zainstalowane ponieważ: 50% 20% 13% 100% wn
23 Instrukcja montażu / demontażu (2/2) cena z wykorzystaniem wykresu: Wprowadź wyliczone w procentach wartości odchyłek do wykresu (linie przerywane). Wykres pokazuje, że kombinacja występujących niedokładności pozycjonowania zawiera się w granicach dopuszczalnych dla wybranego sprzęgła.
24 Formularz zapytania ofertowego 1. Zastosowanie Planowane zastosowanie sprzęgła (maszyna, grupa maszyn, urządzenie): 2. Sposób mocowania (zaznaczyć odpowiedni kwadrat) : Piasta zaciskowa Połączenie kołnierzowe 3. Wymiary : Pierścień zaciskowy wewnętrzny Pierścień zaciskowy zewnętrzny Piasta zaciskowa i trzpień rozprężny Połączenie Fanuc (cierne stożkowe 1:10) Piasta ze śrubą dociskową Inne na życzenie klienta (prosimy o przesłanie rysunku) Długość [mm] twór D1 [mm] Rowek wpustowy po str. D1 Średnica zewn. [mm] twór D2 [mm] Rowek wpustowy po str. D2 4. Występujące przemieszczenia: 5. Napęd: siowe [mm] Promieniowe [mm] Kątowe [ ] Moc napędu P = kw Moment znamionowy napędu Mt nom = Nm Prędkość obrotowa napędu n = 1/min Moment maksymalny napędu Mt max = Nm 6. Moment bezwładności: d strony napędzającej JA = Nm d strony napędzanej J L = Nm 7. Wpływ środowiska: Temperatura w otoczeniu sprzęgła T = C Materiały dla wykonania specjalnego stal / stal szlachetna Czy od strony napędzanej występują uderzenia? nie słabe średnie silne Inne szczególne oddziaływanie: 8. Przewidywane zapotrzebowanie: seryjne projekt remont ilość szt. fertę prosimy przesłać do: Firma: Adres: Telefon: soba: Faks:
