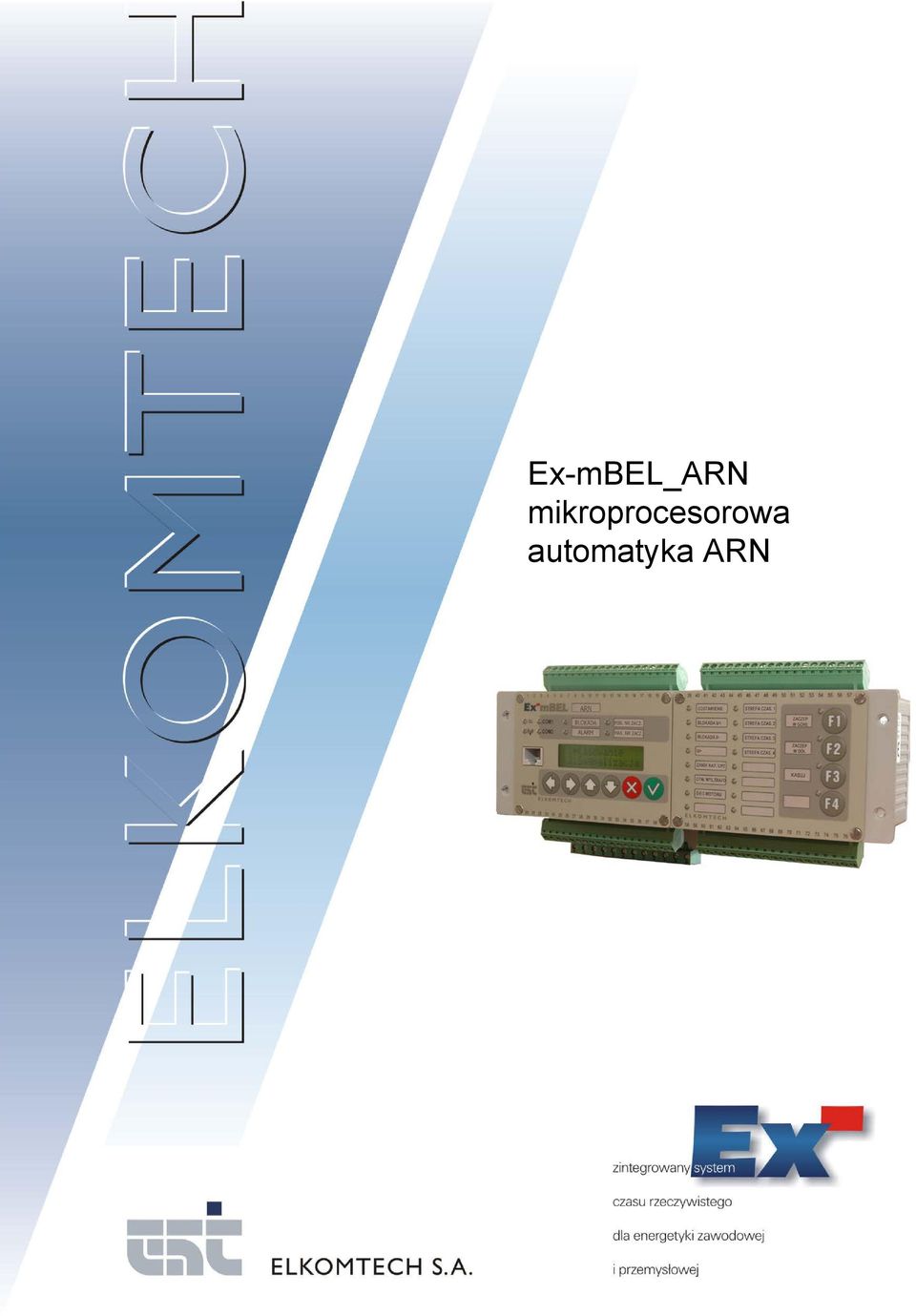

1 Ex-mBEL_ARN mikroprocesorowa automatyka ARN

2 Ex-mBEL_ARN - mikroprocesorowa automatyka ARN Przeznaczenie Automatyka Ex-mBEL_ARN przeznaczona jest do utrzymania stałego poziomu napięcia w sieci elektroenergetycznej za pomocą transformatora regulacyjnego z przełącznikiem zaczepów pod obciążeniem. Telemechanika jest w pełni zintegrowana z dyspozytorskim systemem nadzoru WindEx. Budowa Automatyka jest wyposażona w lokalny pulpit z klawiaturą i znakowy wyświetlacz LCD, który umożliwia dostęp do wszystkich parametrów automatyki. Nastawy można zmodyfikować po podaniu hasła. Pulpit umożliwia również sprawdzenie stanu automatyki, numeru zaczepu, odczyt pomiarów oraz sterowanie przełącznikiem zaczepów. Urządzenie posiada dodatkowo cztery diody świecące, które sygnalizują stany automatyki i tryby pracy. Opcjonalnie urządzenie może być wyposażone w rozszerzony pulpit operatora, na którym znajduje się 16 programowalnych diod świecących oraz 4 klawisze funkcyjne. - możliwość blokowania i odblokowania automatyki z lokalnego pulpitu lub z poziomu centrum dyspozytorskiego, - automatyczne blokowanie automatyki przy nadmiernym obniżeniu napięcia, błędnej reakcji przełącznika zaczepów, braku reakcji przełącznika zaczepów, - alarm lub blokada w przypadku nadmiernego wzrostu napięcia z możliwością wyłączenia zasilania przełącznika zaczepów, - możliwość lokalnego zablokowania poleceń z telemechaniki (odstawienie telesterowań), - automatyczna zmiana, o określonych godzinach, wartości utrzymywanego napięcia, - blokada przy otwartym wyłączniku w polu transformatora. Łączność Sterownik jest wyposażony w kanał diagnostyczny oraz w dwa kanały łączności szeregowej. Możliwe interfejsy komunikacyjne to: - PFO światłowody plastikowe, - GFO światłowody szklane (złącza ST), - CAN, - RS 485/422, - RS 232, - Ethernet 100Base-TX, - Ethernet na światłowodach plastikowych 100Mb/s złącze SC-RJ. Wszystkie kanały posiadają izolację galwaniczną. Ex-mBEL_ARN widok urządzenia Obudowa sterownika jest wykonana z profili aluminiowych. Automatyka zbudowana jest z modułu podstawowego, w którym znajduje się sterownik mikroprocesorowy, zasilacz, pulpit operatora, wyjścia sterownicze, wejścia sygnalizacyjne i pomiarowe oraz złącze rozszerzenia. Złącze to umożliwia podłączenie modułu rozszerzenia, który zwiększa możliwości automatyki o dodatkowe wejścia sygnalizacyjne lub wyjścia sterownicze. Funkcje urządzenia - tryb pracy: automatyczny, ręczny zdalny (centrum dyspozytorskie), ręczny lokalny, - wyświetlanie i wysyłanie do centrum dyspozytorskiego aktualnego numeru zaczepu, wartości napięcia oraz prądu, - możliwość zmiany trybu pracy z lokalnego pulpitu lub z poziomu centrum dyspozytorskiego, Ex-mBEL_ARN w wersji z interfejsem Ethernet i RS485 - widok urządzenia z boku Obsługiwane protokoły Sterownik może być wyposażony w dowolny protokół już zaimplementowany w systemie Wx, m.in. MAP 27, TETRA, IEC , -103, -104, DNP3.0, MODBUS RTU, IEC 61107, DLMS, PPP oraz IEC6185(w opracowaniu). Dzięki temu urządzenie może pracować jako konwerter protokołów. Dodatkowo sterownik jest wyposażony w interfejs kanału inżynierskiego na światłowodach plastikowych. Sterownik opcjonalnie może być wyposażony w radiowy kanał inżynierski zgodny ze standardem Bluetooth.

3 Obwody wejściowe i wyjściowe Rejestrator przebiegów wolnozmiennych Moduł podstawowy wyposażony jest w: - 1 wejście pomiaru napięcia, - 7 wyjść przekaźnikowych, - 13 wejść binarnych podzielonych na grupy 8,3,1,1. Moduł rozszerzenia może być różnie wyposażony w zależności od ukompletowania płytek I/O. Standardowe wyposażenie: - 8 wyjść przekaźnikowych, - 16 wejść binarnych. Urządzenie jest wyposażone w 8 torów pomiaru napięcia. W konfiguracji standardowej (transformator dwuuzwojeniowy) sterownik wykorzystuje dwa wejścia pomiarowe: jedno służy do pomiaru napięcia międzyfazowego, drugie - poprzez dodatkowy zewnętrzny transformator do pomiaru prądu fazowego. Rejestrator zakłóceń szybkozmiennych Funkcja opcjonalna. Rejestrator zapisuje spróbkowane mierzone i wyliczane przebiegi analogowe, stany wejść oraz stany pobudzeń automatyki. Zestaw sygnałów do rejestracji wybiera się w konfiguracji urządzenia. Standardowa częstotliwość próbkowania wynosi 1200Hz. Czas pojedynczej rejestracji zależy od zadeklarowanej ilość rejestrowanych przebiegów. Dla domyślnej konfiguracji czas ten wynosi ok. 3 s. Użytkownik może ustawić czas rejestracji przed wyzwoleniem (ang. pre-trigger). Rejestrator można wyzwolić zmianą stanu dowolnego wejścia lub pobudzeniem automatyki. W wewnętrznej pamięci nieulotnej urządzenia można przechować do 20 rejestracji. Rejestracje są zapisywane w formacie COMTRADE. Razem z przebiegami jest zapisywany (w oddzielnym) pliku dziennik zdarzeń związanych z zarejestrowanym zakłóceniem. Parametry techniczne: Funkcja opcjonalna. Rejestrator zapamiętuje wyliczane przebiegi wolnozmienne (np. wartości skutecznej prądów). Częstotliwość rejestracji ustawia się w zakresie 0,1-100Hz (okres zapisu od 10 ms do 10 s). Rejestrator wyzwala się przekroczeniem nastawionego progu, zmianą stanu wejścia lub pobudzeniem automatyki. Podobnie jak w rejestratorze przebiegów szybkozmiennych można ustawić zapis przed momentem wyzwolenia. Rejestracje są zapisywane w formacie COMTRADE. Oba rejestratory (przebiegów szybko- i wolnozmiennych) mogą pracować współbieżnie. Dziennik zdarzeń W automatyce jest prowadzony dziennik zdarzeń, do którego trafiają informacje o pobudzeniu i zadziałaniu zabezpieczeń, zmianie stanu wejść, sterowaniach, blokadach oraz alarmy systemowe. Wszystkie wpisy w dzienniku są opatrzone cechą czasu. Dziennik jest przechowywany w pamięci nieulotnej Testowanie i parametryzacja urządzenia Parametryzację urządzenia i testowanie przeprowadza się lokalnie poprzez kanał diagnostyczny. Parametry urządzenia są przechowywane w pamięci nieulotnej, można je modyfikować lokalnie z klawiatury (po podaniu hasła), poprzez kanał diagnostyczny lub poprzez opcjonalny kanał radiowy Bluetooth. Do modyfikacji algorytmu i edycji konfiguracji służą dostarczane przez firmę Elkomtech edytory EX-AUTOED oraz Ex-CFGED. Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Wymiary 117 x 220 x 106,5 (W x S x G) Warunki pracy Temperatura pracy / przechowywania 0 C C; / -20 C C Wilgotność względna do 90% Obwody zasilania Napięcie zasilania Un = V +10% /-20% = V +10% /-20% =24V +10% /-20% Pobór mocy z zasilania <10W Obwody wejściowe i wyjściowe: Wejścia binarne Ilość wejść 21 (opcjonalnie 29) Napięcie wejściowe wykonania: =24V, =110V, =220V/~230V Rozdzielczość czasowa 5 ms Wyjścia binarne Ilość wyjść przekaźnikowych 17 Znamionowy prąd 8 A/~230V Zdolność łączeniowa 2000VA (obciążenie rezystancyjne) Wejścia pomiarowe napięciowe Ilość wejść 7 Znamionowe napięcie wejściowe U 120 V Separacja wejścia wysokoomowa Wejście pomiaru prądu Poprzez wyniesiony transformator pomiarowy Prąd znamionowy 1A lub 5A Interfejsy komunikacyjne RS 485 Standard EIA/TIA-485 RJ11 lub MC 1,5/5-GF-3, m (zależna od prędkości)

4 RS 232 Standard EIA/TIA-232 RJ45 do 10m RS 422 Standard EIA/TIA RJ11 lub MC 1,5/5-GF-3, m (zależna od prędkości) PFO Versatile Link firmy Avago Technologies 100m / plastikowy GFO ST 2000m Ethernet Standard 1 100Base-Tx Standard 2 LAN światłowody plastikowe, złącze SC-RJ, 100Mb/s CAN Standard CAN 2.0B ISO V MC 1,5/5-GF-3,81 Maksymalna długość złącza 30m dla 1Mb/s 5000m dla 10kb/s do 1Mb/s Wyposażenie opcjonalne Kanał inżynierski Typ łącza Zgodny ze standardem Bluetooth, klasa 2 Wewnętrzny rejestrator zdarzeń Rozszerzony pulpit operatora Wymiary Wersja zatablicowa

5 Uproszczony schemat przyłączeniowy EKT/ASzP/3,3
